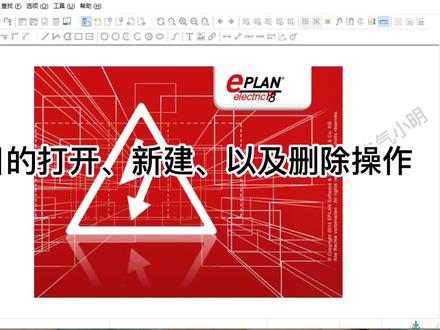

大家好，今天我们共同学习一下在绘图软件中如何进行项目的打开、创建与删除。常规的原理图项目可以分为不同的项目类型， 每种类型的项目可以处在设计的不同阶段，因而有不同的含义。例如，常规项目是描述一套图纸，而修订项目则描述这套图纸版本的变化。现在我们共同学习一下如何打开项目。在选择菜单栏中的项目，打开命令，或单击默认工具栏中的打开项目按钮。 打开项目对话框，打开已有的项目，在文件类型下拉列表中显示打开项目时可共选择的原理图项目类型有以下几种，这里的原理图项目类型后缀名及其含义我们了解一下。 a、 l、 k 可编辑的 eplvn 项目 ell 可编辑的 eplvn 项目带有跟踪变化功能。 elp 压缩承包的 eplv 烟项目 els 归档的 eplv 烟项目 elx 归档并压缩承包的 eplv 烟项目 elr 已关闭的 eplv 烟项目。 alt 临时的 eplvn 参考项目。我们在文件类型里先选择可编辑的项目，找到我们要打开的项目，点击打开，这时文件就打开了。 创建项目在进行工程设计时，通常要先创建一个项目文件，这样有利于对文件的管理。 新建项目怎样操作呢？我们一起来选择菜单栏中的项目新建命令，或单击默认工具栏中的新项目按钮，弹出创建项目对话框。在项目名称文本框下输入创建新的项目。 在默认位置文本框下显示要创建的项目文件的路径，单击按钮，弹出选择目录对话框，选择路径文件夹。项目保存位置应设置在非系统盘目录下。我们一般会在软件安装过程或软件设置中修改默认保存路径，以防止系统出现问题无法恢复项目。 在模板文本框下输入项目模板，点击按钮，项目模板允许基于标准规则和数据创建项目。项目模板含有预定义的数据、指定的主数据、符号、表格和图框、各种预定意、配饰规则则、管理信息及报表模板等。 点击对应模板，这里有对应的介绍，我们来看一下。 gb 下划线 tpl 零零一点一 pt 项目模板。中国国家标准，包含主数据，如符号表格图表。 gost 下划线 tp pl 零零一点一 pt 项目模板。俄罗斯电器标准，包含主数据，如符号表格图表。 iec 下划线 tpl 零零一点一 pt 项目模板。 国际电工委员会标准，包含主数据，如符号表格图表。 nfpa 下划线 tpl 零零一点一 pt 项目模板。美国国家消防协会标准，包含主数据，如符号表格图表。那么下划线 tpl 零零一点一 pt 项目模板 预设值顺序编号，包含主数据，如符号表格图表。在这里我们选择一个我们想用的模板，点击打开，关闭对话框，回到创建项目对话对话框，勾选设置创建日期和设置创建者 创建日期可以通过后面按钮进行调整，创建人名称直接输入。如果原理图采用 eplam 默认图框，在图框标题栏处将显示项目创建日期及创建人名称。单击确定按钮，软件自动导入模板设置，再导入项目模板，完成后弹出项目属性对话框， 在属性选项卡中可以添加新属性和删除原有不需要的属性。这节我们不讲解这里的配饰，我们会在其他章节里学习，在这里我们不做任何修改。点击确定，在页面版中就会显示创建的新项目，看这里我们这个项目就创建好了。 这个软件没有专门的保存命令，因为它是实时保存的，任何操作比如新建、删除、修改等完成后系统都会自动保存 项目的操作。也有快捷命令，在页面板上选中项目文件，单击鼠标右键，弹出快捷菜单，选择项目命令，在此菜单中显示新建。打开关闭命令，可以新建项目，打开项目，关闭项目。

我们在安装这个 epad 二点九的过程中呢啊，第四步有很多顾客在问我啊，这个第四步我在 c 盘里面找不到这个路径啊， c 盘 program data epad 考门啊，这个文件夹啊， 啊，和这个文件夹他是不一样的啊，有的很多人就把这个这个这俩文件呢就复制到这个路径下边了，所以他会提示不是最新版本的一个文件啊， 当然了，我们怎么样去找呢？大家下载好这个驱动包之后呢？驱动包里边有个密室深层对吧？密室深层里边有一个 program data 啊，这个双击进去啊，这我们就进去这个路径知道吧， 附近只有这个路径啊，这个路径里边有 l i r 和 l i t， 对吧？当然了，有的电脑里边可能这个是看上是一个压缩包，没有这个 lit 这个后置名啊，当然这个文件呢，怎么样去查看呢？鼠标右击鼠标属性啊，就就可以看到这个三六零压缩格式啊，点 lit 啊，实际上是一个 lit 文件， 而不是我们把它给大家解压出来啊，解压不出来的。当然了，这两个文件呢，我们没有替换啊，没有替换，因为是你看一个是一百四十 k， 一个是三 k 的啊，因为我们这个修改之后呢，我们这两个替换的文件呢，是一个是三百三十六 k 和四 k， 所以我们需要把这两个文件给他选中，复制一下，复制一下进入这个三号文件夹，然后给他粘贴，粘贴的时候选择是有替换，替换这个叫替换， 切换之后呢就可以正常了，当然了，如果你进不去这个门夹夹呢，我们怎么样去找呢啊？我们可以这样，那找到这个按摩说明 这个 c 盘，我跟 c 盘 com 啊给他复制一下。复制一下。然后怎么粘贴呢啊？我们任何的系统啊，都可以点击这个位置啊，这个就是我们的这个本地磁盘的目的，鼠标右击啊，粘贴啊，回车键啊，同样呢我们就进入到这个 啊，这是比较确定的两种方法，给大家演示一下。我们给大家做啊，躲避这个雷雷区和喷区啊，大家理解一下。 好，呃，这里边就讲到这里，感谢大家观看，再见。

当我们打开 eplan 的时候，他都会提示让你选择初级用户、中级用户、专家用户， 这个时候呢，我们一定要写专家用户，但是有些人他不懂，他可能第一次用的时候呢，他选错了，选成初级或者中级了啊，初级跟中级进来呢，他的权限不一样，所以有些功能他是灰色的，用不了啊， 所以一定要选择专家，但是你喜欢专家以后，有些人他点完这个勾，或者他不知道选完初级，点完这个勾不再显示，指定要花，这样的话下一次你进来的时候，他也是初级模式，这个时候我们怎么办呢？我们先进入软件 点击选项，点击设置啊，在这个用户，在这个用户下面 把这个加点开，点击这个点击这个显示的这个加，点击用户界面，把这个重新激活不显示的消息，把这个勾点上，然后点击确定好，这个时候把软件关掉 啊，我们重新把软件打开， 这个时候我们改到专家就行了啊，这个时候也可以把下面勾勾上，点击确定完成。

大家好，今天来给大家讲一下尼普兰这个软件里面的有有一些小的使用技巧。 我们打开这个软件之后，我们在画图的时候，一般情况下在这里这个符号我们一般是在这里， 我们要如果要画图的话，我们可以在这里再插入这里，这里 如果我们要画这这一个，这一条画这一个，我们可以在这里插入这里先 符号选，选择符号插入符号 打开之后，这里就有很多我们需要的符号，我们看这这是全部都在这里，如果我们要分开选的话，就在这里把这个加号点一下， 他这里就有端子插头、线圈、总线、安全设备这些这些这些他都归纳到一起了，如果你不想在这里选，那你就直接在这里面选，这是全部都在这里面，我们可以找 我们找一个这个我们点点住之后，他这里就会显示机电驱动装置，常规机电机电器的 线圈，我们就是要这个计电器的线圈，我们点点住之后，然后点确定， 然后来到这里，这里就有就会有一个看到没有，这里会就就有一个继电器的线圈，我们放到合适的位置，我们不放到位，不放到准确的位置也可以，到时候可以随可以调整的，比如说我们随便随便放到这里 点一下他就掉到这里，然后这边的显示设备我们可以给他起一个就是符号名字 ka， 我们就 ka 十这个序号自己随便写都可以。然后我们点确定，剩下的我们先不管他，我们 点确定看到没有这里这里就会出现一个开始，然后我我们再点一下他会，他会连续出现，我们再点一个， 再点一下他又会出现一个，我们点 ka 十一， 那这样子就出现了两个， 出现了两个，如果你不想要的话，就点一下电脑上的 esc 取消键， 点一下就取消了，取消了。大家看到没有？现在这个 这两个机电机线圈我已经放到这里了，但是呢我想把它放到这个地方，放到这个地方，那我就直接可以把它拖过来点按按住鼠标键，然后直接拖，可以把它拖到这边来，拖到你想想要的任何位置， 你看和这边对齐了，对齐了之后，我们一放他是不是在这个地方了？在这个地方了之后，如果你这边不够长，我们可以把这个也把它框起来，然后把它往后面拖， 是不是很方便？这一个也是想拖到哪里拖到哪里拖，对齐不对齐也行。然后这边呢放到这里，然后想让他和他这个接通的话， 我们就点住这一个，这边有接通的符号， 我们点一下，然后放到这里，看到没有？这里是不是自自动的就连起来了，看到没有？点一下就连起来了，然后嘞上面这一个我们要选一个，选一个这种向下的节点， 看到没有？他自动接，自动连起来的，连完了之后，我们现在鼠标上面不是还有个这个点吗？我们不想要了，我们还是点一下取消键，一一 sc 这个键点一下就取消了，然后呢看到没有？ 这个接点和这个接点不一样，不一样怎么办呢？我们点双击他， 他就会这里就会有一些选择，看到没有？如果我就把它现在是这个符号，我现在把它改成这个符号，看到没有？把这里点成目标向右，目标向下，右向右一些向下，然后 我把这里点一下，我选中了这一个，然后再点确定看到没有， 这个是不是回来了？是不是跟这个一样的？同样的道理，这个也一样，我们点一下，然后 同样的道理，我们点一下这个 是不是是不是跟这个一样的？但是嘞这里看到没有？这里有一个延伸的点，就是路径上面有一个点，就是 三和四，这里看到没有？这里，这里多余的，这里我们不想要的话要怎么怎么处理呢？我们就点住他，双击他， 双击他，这出现了一个这个符号的一个编辑区，我们点到显示部分，看到没有？点到显示部分，然后在这里一个触点影像，他在这里，在路径上面，也就是说在显示的路径上面， 我们点一下，然后把点到五，就是不要看到这个路径，我们点确定看到没有，这里就没有了， 这里就没有了，这里跟这里一样的，然后呢？这里一个 kka 十一，看到没有？和这个 km 三，这个科目三在这里，科一十一放在这里，他和这一个距离有点远，那我们怎么让他 放的小一点呢？放到随便放到哪个地方呢？我们这里有一个技巧，在这里我们点左键，点右键鼠标右键点住之后，然后看到没有，这里有一个文本， 文本里面有一个移动属性文本，我们点一下，然后再过来再点出这个 k a 十一点住左键，点住他，然后随便拖，这个时候你想把它拖到哪个地方就都可以拖到哪个地方，看到没有？拖了，拖到之后然后一放，他就在这个地方了， 这里可以每一个都可以，都可以拖过去。这一个你看如果我双击， 我右键点击之后，然后移动属性文本啊，这个 km 三，我可以把它移到上面来， 是不是同样的，同样的这一这些 我都可以把它移到这里，移到这个移到哪个地方，随便移到哪个地方，然后你看他这里也有一个，我又把他双击，然后点显示，然后把这里点成五，然后确定你看他这里就没有了，是不是 还有一个技巧？就是比如说像这个，像这里我不想要这一个，我想要点，那我就可以点住这里，然后点作为原点描述，点一下，确定 他是不是一个点，这是连接点，这边也一样的，点住之后然后点 描述，这是不是也是个点？就是就是这种这种方式， 我们也可以复制，我们点复制一下，按住康度键，然后直接拖过来， 直接拖过来看到没有？一放，他是不是就直接连到这里来了？下面这个也是，我点住炕头键，然后点住，直接拖过来 一放，是不是也是接也是。接好了我们再把这一个往下面，往下面拉，看到没有？ 他是不是对齐的？我们这个可以随便拉，所以说这个软件用起来是很方便的， 还有很多功，这只是这是我现在讲的，这只是很小很小的一个小部分，其实它的功能还有很多很强大，我们下次再讲。

eplana 他自带了一个字典啊，自己会带一个字典，那字典里面不一定说包含了所有的英文啊，不可能包含了所有的英文，他不可能跟我们那个 啊联网去翻译内容，就是直接给你，帮你全部翻译过来，他没办法，有些东西是没办法做到啊，像我们我们自己写的一些东西， 是吧？你名字啊，这些名字啊，或者什么单位啊，是吧？他没有办法去给你直接翻译，那我们有可能需要去对他进行一个啊，新建一个啊，就是跟字典一样的里面那些词汇库啊，可能需要去新建啊，可能需要去新建，那我们怎么去？ 先去做一些简单的把这些能够翻译的我们先给他进行翻译啊，能够翻译的我们先给他进行翻译。好，那么首先啊工具点开，然后我们点开工具之后呢，是吧？在我们翻译啊这个 里面可以看到啊，他有测试输入啊，编辑字典啊，那编辑字典我们点开之后呢，在我们这个里面呢，他有 几种功能啊？一个是管理啊，然后编辑词，字词啊，这个是我们可以去添加一些啊词汇或者是短语之类的东西啊，可以进行一个，我们先把它做出来，然后让他自行进去套到上面去进行去翻译啊， 然后自动纠正啊，自动纠正啊，这个可以去进行纠正的啊，那我们首先看一看这个啊， 编辑字词啊，编辑字词，如果说假设我们要添加一个啊东西，那么点击这个新建啊，点击一个新建，那么新建我们点击之后呢？我们这个地方，比如说我们电击啊这两个字啊，我们当然电击， 这是中文啊，哎， z z h， 然后 cn 啊，这个是一般说的是我们中文啊，中文汉语啊， 那我们在网上假设我们要把它翻译成英文啊，一般啊，国际上通用的语言啊，我们其中包含了英文，而且英文的这个覆盖面特最大，是吧？那我们这边啊，假设我们把这个电机的一个缩写写一下 mt， 我们就不去全部去把它写出，因为太长啊，如果说你想写的话，可以自己去啊啊，当然你会英语比较好的话，你可以把它写出来啊，如果英语不好的话呢，查一些，比如说百度啊，是吧，或者资料什么的去查去啊， 可以把它查出来。好，那么好了以后呢啊，我们给大家做一个啊，保存啊，那么他就会上去了啊，就会上去了啊，这里面呢就会有很多 啊，其实我们这里面已经有一个了，看到没有啊？已经有一个哈啊，他一个 motoros 啊， 啊，我们把它去给他啊，但是这个不要了，我们把它删掉吧，因为我写的这个确实是用的那个啊，是的，把它删掉啊，把它删掉啊， 好，那么添加呢？就是这样添加啊，然后删除呢，也是这样去删除啊，我们可以就在里面就查找一些东西，比如说你想看看可以去查找，可以去查找啊，好。

有小伙伴们在后台留言说，曾经在软件中弹出的提示框勾选了不再提示之后再也找不到了，那今天我就来教大家一个方法，一键找回消失的提示框。首先在软件中找到设置，在用户界面下点击显示， 选择用户界面勾选重新激活不显示的消息，点击确定，然后再重启变软件，这样我们消失的提示框就可以再回来了。 如果你还有其他问题，请在评论区下方留言，如果你还想获取关于一本烂更多的资源，记得私信我们。

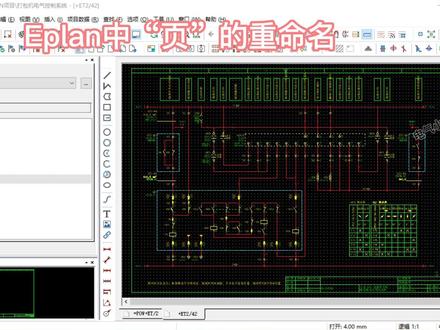

大家好，这节我们聊一聊项目中业的打开和从命名，现在我们讲一下业的打开方式。 第一种是在页导航器上选择要打开的原理图页，选择菜单栏中的页打开命令。第二种是在页导航器中选中的原理图页上单击右键弹出快捷菜单，选择打开命令。第三种是在页导航器中 可利用鼠标直接双击原理图页的名称，就打开了选择的文件。接下来我们讲一下图页的从命名，页的从命名只是修改页名， 而不是修改页描述，看这里的图页一，我们打开这页的属性，看看这页的完整页名采用的是高层代号加位置代号加页名相对应的，对图页的从命名需要分别对高层代号、位置代号和页 名进行从命名。高层代号从命名是这样的，先在页导航器中选择要重命名的高层代号文件，选择菜单栏中的页重命名命令， 或在页导航器中选中的原理图页上单击右键，弹出快捷菜单，选择从命名命令。高层代号文件进入编辑状态，激活编辑文本框， 输入新源里图高层代号文件的名称 pow 零一，输入完成后，在编辑框外单机退出编辑状态，完成从命名 位置代号从命名是这样的，先在页导航器中选择要从命名的图页文件的位置代号，选择菜单栏中的页从命名命令，或者在页导航器中选中的原理图页上单击右键，弹出快捷菜单，选择 从命名命令图页文件的位置代号，进入编辑状态，激活编辑文本框，此数我们输入一七零一，输入完成后，在编辑框外单机退出编辑状态，完成从命名。 从命名是这样的，先在页导航器中选择要从命名的图页文件的页名，选择菜单栏中的页从命名命令， 或者在页导航器中选中的原理图页上单击右键弹出快捷菜单，选择从命名命令图页文件的页名进入编辑状态，激活编辑文本框，此处我们输入一一输入完成后在编辑框外单击退出编辑状态， 完成从命名。不论原理图页是否打开，从命名操作都会立即生效。在实际项目设计中，夜明的修改师通过 编号完成的从命名功能只针对个别图纸进行手动调整。在页导航器中鼠标右键选择编号。在弹出的给页编号对话框中，根据项目需要设置相关参数。如果勾选应用到整个项目， 整个项目的页名都将重新编号，如果不勾选，则只对选中的页进行编号。如果勾选结构相关的编号，页名的编号以结构为主， 每个结构中都会出现重复的页名。如果不勾选页名，编号以项目为主，所有结构中不会有重复的页名。 设置编号的起始号和增量在紫叶兰的下拉菜单中有三个选项保留是只保留当前子业形式不变，从头到尾编号是直子页，以起始值为一，增量为一进行重新编号。转换为主页 是指将子业转换为主业，与其他主业一起进行重新编号。 看，这里就完成了从新的编号。

因为咱们也可以看到这第三步，呃，让咱们关闭这个杀毒软件，咱们在一开始的时候就已经关闭了，防止他这个文件进行误杀嘛。然后第四步，运行这个赛踏的一个安装文件，咱们运行一下，然后一管理员身份运行， 因为我已经之前安装过了，所以说咱们直接点下一步就可以了。 好了，完成，然后咱们看第五步，呃，将这个二点一杠二点七叉六十四这个软件进行安装，对吧？咱们直接就是说这个 e plus 点鼠标邮接以管理员身份运行， 他就已经正常进行复制了。然后第六步，将这两个注册表进行添加到 注册里边，然后点试这个比较简单，然后点这个比较比较简单， 这个时候咱们已经完成了以上的一到六步，咱们进行第七步，也就是说咱们第七步这个加密狗是一个很重要的一个东西，也就是说他是虚拟出来的一个加密狗，咱们呢？嗯，按照他的提示进行 复制就可以了。将这三个文件复制到 windows 的系统文件里面，就是说咱们找到这个文件啊，是这三个点复制， 咱贴到咱们的系统文件，就是系统 三二在这个位置咱们点粘贴，因为我里边已经有了，咱们为了做 讲解，咱们直接替换就可以了。是当这个复制完成之后，这个咱们需要看一下这个加密狗是否已经完成了，对吧？咱们点开电脑管理，然后咱们找到设备管理器， 然后呢刚才发现咱这个位置有一个未知设备，也就是他现在并没有这个加密口的驱动程序，咱们点一下驱动程序浏览我的计算机，也就是从本地找，也就是说咱们刚才这个神奇文件里边，他就会自带这个驱动文件，咱们还得选中这个神奇文件就可以了。点击下一步， 这个时候这个加密狗就已经被识别到了，点关闭就可以了，这时候咱们就已经都完成了这一步，也可以关掉了。
