blender怎么给圆柱卡线
粉丝57获赞544
相关视频
03:50查看AI文稿AI文稿有点意思啊，还这么挖孔啊，就这样你管不着好嘛，你这是干嘛呢？一切膜借的都到头了你知道吗？不会揭膜的话，让坤哥给你演示演示，别瞎叨，够了行吗？ 简单点赞关注坤哥带着你巴巴适适的开始。 shift 加 a， 建立原著。零点二十八，进入到编辑模式，只留原著四分之一的侧面， ctrl 加 r， 卡色条边， s、 y 往中间缩放一些，选中这两条边， s、 y 向外侧扩大一些。删掉这些面，添加镜像修改器，看一下现在的效果。添加表面细分修改器，胶囊形状的孔就已经 出现了，如果把中间的两条线去掉，胶囊的形状保持不住，会变成椭圆的形状，旁边的孔就是直接把这些面复制过去就 ok 了。把这两个侧边选上，右击选择调节循环边，看一下现在的效果。 接下来我们来看一下另外一个方法。新建一个平面，进入到编辑模式， ctrl 加 r， 卡六条边， y 方向还是卡四条边，操作跟刚才差不多， 里面的结构是这样做的，先把这一圈循环边选上， e、 s 向内收缩，然后 e、 z 向下挤压，选择上面的循环边， ctrl 加 b， 倒角，按 p 移动鼠标，倒角的形状会随着鼠标移动产生变化， 也可以在下方的参数面板去调整刀角的形状以及刀角的分段等内容。下方的结构 ctrl 加 r， 卡一条边。添加阵列修改器，回到物体模式，把阵列修改器应用掉。 点模式 a， 选择所有的点， m 选择，按距离合并一下。 现在我们做出的面只是圆柱侧面的四分之一，我们还需要继续复制出来几分。 进入到顶式图 a， 选择所有的面， shift 加 d， 复制一层，开启顶点，捕捉 rz， 旋转一百八十度 g 移动，哎，这样就可以吸附过去了，后面的方法也是一样， 接着一定要进入到点模式，选择所有的点， m， 按距离合并， 添加简易变形修改器，选择弯曲角度三百六十度， 我们发现这个方向反了。进入到编辑模式，选择所有的点， r z 一百八十度，现在就正确了。再次进入到编辑模式，把两侧的边拉长一些， 回到物体模式，添加表面细分修改器之后，发现有两处没有合并，那我们再次添加焊接修改器，把焊接移动到表面细分上面。现在是不是就巴巴适适的做好了？这个案例我们两个方法都可以做， 如果没看懂的话，没关系，近期我会在晚上九点钟开直播，细致的给大家去讲解布兰德的各种玩法，感兴趣的同学不要忘记关注加三连，今天的内容就到这里下班。
1196Blender地势坤
01:01查看AI文稿AI文稿假设我们有这个简单的模型，当添加一个细分修改器时，他完全失去了原来的形状，所以我们必须添加更多线方制形变。很多人会这样添加线条，像是这种比较简单的模型可能影响不大，但对于更复杂的网格，他会让布线变得非常混乱。 比如说，我们一共有三个靠在一起的边界边，但其实他们都是无用线，特别是这种情况涉及到转角的模型自身布线干净整洁非常重要。如果我们应用修改器，你会看到在这些区域网格的细分更密集。 这种不均匀的网格布线会影响后续添加其他修改器。那么我们该如何调整呢？在编辑模式下调出切刀工具并连接对角线， 然后你就 可以删除两边的废线了。 在应用细分修改器时，细分会更加均匀。
1937π次坊
03:57查看AI文稿AI文稿这样的硬表面细节， c 四 d 如何建模布线？先赞后看。首先新建一个立方体，调整下它的尺寸和分段， 将它 c 掉，切换到顶视图，删除它四分之三的部分，再给它分别添加镜像平面 g y 和 x y 的对称。 我们在选择角上的这一条线，给他一个大点的倒角，细分数也多一点。然后我们选择线性切割，仅可见不勾选，在顶式图中进行布线，我们再用循环切割给他添加一条线，也滑动复制出来两条，为后面做凹槽做准备。 之后我们删除他右半边的点，再也给他一个对称。下面我们再新建一个圆柱，方向为正底，旋转分段改小一点，半径也小一点，将他上移一些高度，分段给改成两高度改小一点。 撕掉之后对两个圆心给进行溶解，使用线性切割取消勾选，仅可见中间添加一条线，将下面一半的点选中之后下移，对它进行一个压平， 再来到又试图用线性切割斜向切出一条线，形成一个斜面，将这些点进行删除，之后选择封闭多边形孔洞进行封孔。线性切割仅可见勾选上给他添加两条线， 我们再用循环切割给下面这个立方体，沿着这个圆柱的周围给他添加三圈线，之后再给这几个面做内部挤压和挤压，做出这个方形凹槽。 现在我们再新建一个圆柱，方向也同样是正迹。这旋转分段和高度分段跟之前一样，将他的圆心与半圆的圆心对齐，半径调小一点，让上面两个形状相 接着新建一个布尔，先让上面两个形状中剪去这个圆柱，对所有的点进行一个优化后，布尔形状就正常了。 现在我们将这个小的圆柱复制一个出来，先隐藏备用，再利用布尔让这两个形状进行相加，然后再给他一个连接对象加删除，我们再顶试图删除他右半边的点，再给他一个对称， 之后利用线性切割给它进行布线，这里将线性切割仅可见取消勾选，对它前后两个面同时进行布线，下面再利用焊接对布尔后产生的多余的点进行消除， 接着给所有的点一个优化，再利用线性切割给他进行补线。接下来给这条线添加一个细分为零斜角为均匀的倒棱倒角也给后面 这条线一个同样的倒角，再给这四条线一个细分为一的小点的倒棱。倒角下面选择这些线，也给他一个倒角。前后两个转角，这里都需要重新进行加。改线 之后这个角也用同样的方式进行加线改线，接着再选择上下这两圈线，也给他们一个倒角，再选择凹槽处的这些线，同样给他们一个倒角，他上下这两个角，这里也是需要进行改线。 和之前的改线方法一样，改线完成后用滑动工具对点的位置进行调整，完成后给他添加一个细分曲面， 在将之前做备份的这个圆柱取消隐藏，将它的高度改小一点。这个圆柱撕掉之后，将它向内挤压出一圈面，然后再向里挤压出一个凹槽， 再将它缩小一些，再将前后的这两圆心的点进行溶解，之后再用线性切割，同时对他前后两个面重新进行布线，选择这些点给他们一个熨烫，让他们的分布更均匀一些。之后我们选择前后这几圈线，给他们一个倒角， 然后将这两个模型放到同一个空对象中，最后我们再给他添加几圈线，这个模型的建模完成了，你有更好的建模思路吗？评论区留言关注我，获取更多 ccd 角色动画小技巧！
206杨先生的动画课
08:06查看AI文稿AI文稿看这位同学提出的问题，属于多个结构交叉的模型，大致就是这个样子，没有难度啊，点赞关注，坤哥带着你巴巴适适的开始。底部结构比较简单，我们就直接从顶上开始做，进入到边际模式，选择顶上这一圈循环边， 前视图 e， z 向上挤出，选择面山格填充， 把这两段线向中间收缩一些， s x a， 好，进入到面模式，选择顶部这些面 i 内插面， 前视图 g， c 向上去移动。好了，那我们现在先去做这个圆柱部分， ctrl 加 r， 卡条，循环边面模式，选择这些构成圆柱的面， 鼠标右击选择圆环 s 缩放一下， e 向上去挤压 s， 再缩放一次。 好，那现在我们已经把圆珠部分做好了，手柄部分的做法呢？比较简单，先去把细分隐藏一下， ctrl 加二，在这卡一条边，底下也卡一条边，然后进入到灭 模式，把这些面选中，挤压就可以了。挤压出来之后，我们现在需要去调整一些点的位置， alt z 凸显一点模式 框，选这个点，继续向上滑动，继续滑动 s x 零， s x 零， s x 六， s x 六，好，接着去调整这些点的位置， gg， 再往上滑动一些，这给他直接移动位置就可以。 进入面模式，把这个面删掉，这边的面删掉 好，把这个点 s 缩放，调整一下。现在手柄的形状基本上规则了， 透显边模式，选择这一圈循环边。 e 挤压 面模式，选择这一圈虚化面。 shift 加 d， 复制一层。二，旋转角度 边模式，选择这一圈循环边。 s x 零， s x 零， g x 移动一下位置 好，接着面模式，把这一面选中，复制一层 r 旋转 边模式，七七往下走， 往上做一些。好，那现在我们要考虑的问题就是把这些面去衔接起来， 选择这两圈循环边，鼠标右击选择桥接循环边，这里 可以更增加切割次数， 这里的点一会我们再调整一下， 好在这部分我们再处理一下边模式， g 移动一下位置， e 向下挤压， r 旋转一定的角度， s 缩放一些， 把这两条边选中， g， x 往后去移动， 这里 ctrl 加二凯特边， 好，进入到面模式，把这四个面选中，选中之后 x 删除面，同样利用调节修换边的方式把这去进行连接。 好，那现在看一下大体的形状，我们已经去制作出来了，那其余结构的一些细节不太对，我们一点一点去进行处理。首先进入到我们的顶式图，关掉细分，进入到点模式， 选择这些点， s， y， 零， g 移动一下位置， 把这一点分别选中。安静移动一下位置好， 这个可以去 g， g 向里面滑动一下 这两点选装 s 直接缩放 显示图记移动一下位置好了，那这部分的结构相对来说就可以了。 把这三个点选中， g， x 移动下位置 显示图偷显模式，选择这一圈点， g， x 移动，还有位置。 看视频的过程中不要忘记点赞哦。 ctrl 加在这凯特边， 选择这边的两个点，选择这边的点， g 向上移动 好，看一下目前的情况，现在退出，回到物体模式，打开气氛，我们来看一下效果， 接着就是去优化一些点，后面的结构比较简单，我就不细讲了， 学会了的话记得给坤哥三连加关注，如果你也有剑魔相关的问题，可以在评论区留言，我会挑些大家比较感兴趣的内容做后续更新，下班！
580Blender地势坤

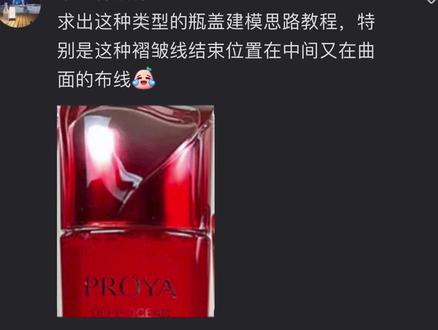

02:11查看AI文稿AI文稿粉丝提问，这种瓶盖咋做？兄弟你这图也太糊了，我又找了些参考，你看是这样的吧，这个好整，点赞关注教程，巴巴适适的开始 分析下特征。这个模型的基本体是个圆柱，然后顶面这里有点小复杂，需要改一下布线的走向才能做出目前这个效果。 操作开始。第一步，建立圆柱顶点十六，删掉顶面与底面，进入边模式，选中顶部循环边面山格填充， 调整布线方向。第二步，面模式， alt 加 z 透显，选中这些面。 h 隐藏面点模式，进入前视图，开启衰减编辑，滑动鼠标滚轮可以调整衰减范围， gz 向上移动位置 out， h 恢复面显示。第三步，选中这些点， gz 向上移动， s 放大 选重点 g g 滑动位置也可以 g z 调整下高度， k 切刀，重新调整下布线，选中不要的边， x 熔并边， 下面可以 ctrl 加 r 卡一条边， s z 零打平，保持一下这里的结构。 第四步，添加表面细分，修改器物体模式，右击模型，选择自动平化着色编辑模式，选中这条边， ctrl b 倒角调整下参数，大功告成！ 如果你也有剑魔相关的问题，可以在评论区给我留言，我会搞一个投票，来挑一些大家比较感兴趣的内容做后续更新，不要忘记关注和三连哦，下班！
367Blender地势坤
00:29查看AI文稿AI文稿对于平面上的缺口要如何插线？如果你正常添加循环线进行插线，就会出现三个循环线三个方向的情况，如何解决这个问题呢？我们可以使用切刀工具连接中线， 然后就可以删除中间的线条，松散下线条，我们可以在中心再添加一个循环边，再拉出来一个外圈线，这样就可以删除第三条线了，觉得有用的记得一键三连哦。
250π次坊
