分光器与epon连接方式

这是两边的 ot 设备判官口叉判模块，然后再接一个关气口接网线， 灯光器的另一头接上光猫，一盼的光猫注册上后插上网线连接电脑就可以看视频了。网线连接 mgmt 管理口连接到电脑就可，就可以进入到 ot 的网管界面，可以对 ot 进行一些操作设置。

分光器是组建 ipad 网络的一个组建，是一个连接 alt 和 ono 的无源设备。它的功能是分发下行数据并集中上行数据。 分光器带有一个上行光接口，若干下行光接口，各个下行光接口出来的光信号强度可以相同，也可以不同。光分路器主要用于楼道光分路箱内可灵活的增加插片，是光分路器数量实现端口的扩容 使用的接口。分 f、 c、 s、 t、 s、 c 要 c。 当暗度分布较为分散或驻地网光缆先行数量不足时，可以采用二级分光、多级分光方式。关注我，了解更多光通信。

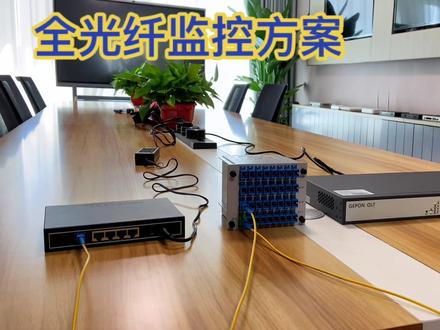

讲一下咱们这个那个安防监控的全光基地方案，咱们这是一种那个易胖的方式，然后来传输的，这是我们的那个光天服务器，这是一个我们的无缘的风光器，这是我们一个安装机油装发车载。然后呢我们这种方案呢，它是那个一点一多点的方案， 这是关键字母系一个光孔出来啊，我们经过这种无边的风光器，可以分出去很多这种偏光蜡，可以接这个很多的 ndu。 我们这款 mdu 呢，它是这个内置这个光膜块的，不需要额外加这个光膜块，而且这四个灯口都是千兆修用电， 直接进上头就可以了。你比如说像传统的这个咱们该监控的方案啊，就是说有那种光线杀气的方案，因为光线杀气他是一点一点的传输，他这个光线的布线啊比较繁琐，而且设备设备之间的连线啊也比较多， 就是施工的时候包括安装的时候特别麻烦，甚至包括后期维护啊，也非常复杂。就咱们这个就是说很简单啊，就是说一根黄金进来，然后就可以插到这个设备上，就可以连接上头。还有就是说之前咱们传统方案呢， 还有一个包教的话，就是说机房啊，有汇聚计划机，汇聚计划机都是带光口的，光口需要额外加很多光芒块，而且这个终端的中端的 po 净化机啊，也需要是带光头的，也需要额外加光光块，这种费用比较高，而且他这种没有管理平台，透气维护非常麻烦。 咱们这种方案呢，就是说他是这个一点一多点的，从从这一点就可以看出来，咱们这个布线上是非常有优势的，而且我们这种设备他是有平台统一管理的， 就说后期啊，比如说我们这个设备都安装完了，这个 ipu 啊，就是说他的运行状态呢，包括他这个光值啊，还有设备的温度啊，我们都能在这个管理平台上都能看到，而且设备的离线也都有报警，非常方便。

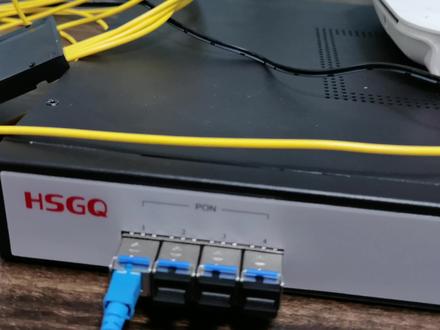

左边呢，这里有四个碰口，我这里只插了一个。这四个碰口呢？是一碰的啊，这个呢是分光器，我这里是一比四的分光器，然后分光器呢？然后接到光猫， 我们现在在那个设备上啊，来看一下是否支持这款光猫，我们来弄一下电脑，我们来刷新一下， 可以看到啊，这里这款官帽已经在线了，说明他是支持的，我们把他删除，再看他能不能自己发现啊。点击删除确认 可以看的啊， 这里就已经发现一个了，我们看看啊。好，他又这个这红心，这个偶尔提了，他可以自动注册，只要他上线了，他就只能自动注册了， 我们看一下这个是八七。第二是不是这个马克地址？

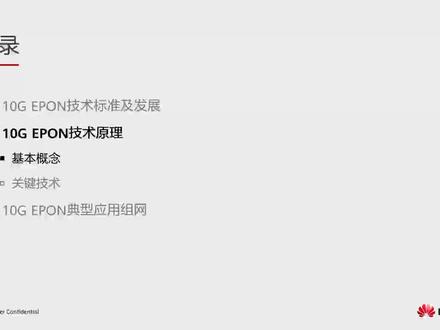

全球培训中心讲师李梦雨本小姐主要介绍实际一胖技术原理。首先看基本概念， 实际一胖同其他胖技术一样，在整个胖网络中只有一根光纤， olt 需要给 ou 发送数据，同时呢， ou 也需要给 olt 发送数据，如果不做任何处理，肯定是会有冲突的。 所以呢，为了实现单签双向传输系统采用 wdm 技术，也就是波分副用技术，上下行分别使用不同的波长传送数据，那这样的话就可以避免冲突， 像对称的。实际一胖，上行呢采用的是幺二七零纳米传送数据，而下行呢采用的是幺五七七纳米传 送数据，那么这个就是 wdm。 另外为了分离出同一根光纤上的多个信号，那么下行采用的是广播方式，而上行呢采用的是 tdma 技术。 首先看实际一胖下行方向，下行方向同一胖是一样的， olt 通过广播方式发送到所有的 ou， 所有的 ou 呢都能够收到相同的数据， 但是对于 ou 来说，他是不会把所有的豹纹都发给底端的用户的，他会根据 l l i d 判定是不是自己的数据，如果是才会接收，那如果不是呢就丢掉。所以可以看到 ou 一和 ou 二以及 ou 三呢，分别收到了 三个豹纹，但是呢， ou 一只把第一个豹纹发给用户，而 ou 二呢，也只把第二个豹纹发给用户，而 ou 三呢，只把第三个豹纹发给用户，他们呢都是依靠 lid 去识别的，那么这个 lid 呢，叫做逻辑列入标识， 是每一个 ou 在注册的时候呢，由 olt 统筹来分配的这个 ol id 呢，在判口下必须是唯一的，否则 ou 是无法正常接收数据的。 olt 分配了 led 之后呢，就会将麦克地址进行绑定，后续给这个 ou 发送数据时，都会添加此 llid， 那么这个是下行方向，而上行方向呢，由于主干光纤只有一根铅，如果每一个 u 到 o l g 的距离呢，都是一样的，并且在同一时刻发送数据，势必会在同一时刻到达分光器，产生信号重叠的情况。 所以为了避免这个情况呢，我们就需要分先后，先让第一个 ou 先发放数据，等他发完了之后呢，第二个 ou 再接着发，然后呢是第三个 ou， 那么这个呢就是 tdm， 就是让不同的 ou 呢，在不同的时间段，也就是不同的时系发送数据，那么就可以避免上行冲突。另外这个时系是由谁来分配呢？ 时系呢，是由 olt 去分配的， olt 通过 get 消息给每一个 ou 分配时系。另外呢， ol lt。 呢，不会主动给 ou 分，实际需要 ooo 呢，主动上报，上报自己的贷款需求，然后 olt 才会分配。 所以呢，这边可以看到， ou 的话，他是不会主动发光的，他是被动发光，只有 olt 给我分配了十系，我才会发光， 如果不按照 of 的指挥，那么这个 ou 呢，他其实就是一个流氓 ou。 流氓 ou 呢分为两种，一种呢是常发光的流氓 ou， 就是他一直在发光，一直在传送数据，一直占用上行电路， 那么这种情况下的话，碳口下只有他一个用户在线，而其他的 ou 呢，都是处于离线的状态，另外一种呢就是间歇性发光的流氓翁呦，就是我想发光就 发光，那这种情况的话，他的现象就是判口下呢，用户一会在线，一会离线，那么这个是流氓。哦呦， 最后呢，我们看一下实际一胖的真格式，实际一胖的真格式呢，跟一胖真是一样的，都是在以太网真的基础上呢，做了细微的一些改动，就是在前刀码做了一些修改。还是来看一下以太网的真结构，包含 剪刀、马定、戒服目的迈克圆、迈克类型数据 ss， 那么这个是标准的以太网针。 而实际一胖呢，和一胖一样，都是在前倒马中添加了两个字节的 l， l， i， d 和 crc 自断，其他呢没有改变， 这样的话就变成了一个十字易胖真格式。 olt 和 ou 中间呢就通过这个字段就可以识别到底是哪一个 ou 的数据了。

全球培训中心讲师李梦雨本小杰接着介绍实际一胖的典型组网，对于实际一胖而言，他的网络架构也是遵循胖网络的 p twomp 加购，所以他的组网应用同其他胖网络是一样的，也可以应用在 ftx 主网场景， 可以支持语音、数据、视频专线和基站接入等业务。 ou 提供用户接口，实现用户的接入，再通过 od 网络连接到 olt， olt 呢，最终上行到上层的 ip 网络， 这个是电信网络场景。而在企业园区网络中，也可以利用实际一胖进行组网，通过 ou 实现用户的接入， ou 的话就可以互联企业员工的 pc 寿终端、语音电视等，他可以提供上网、语音等业务，也可以用于安防场景。 ou 接入用户之后呢，再通过 od 网络互联到 olt、 olt， 再通过企业内部的局网，最终跟软交换业务存储以及出口路由器互联。 那么这种组网情况下，如果企业员工想要实现上网业务，可以通过有线，也可以通过 wifi 互联到 o u， 这样的话， ou 就可以把数据传到 olt， olt 通过企业局网就可以传到企业出口的乐器。 那么最终呢，企业路由器呢，就可以跟运营商网络对接，实现互联网专线业务。 而对于语音业务而言， ou 可以提供 p u t s 接口，用于直接实现电话接入，也可以提供 f e g e 接口下挂 id 或者 p b x 设备，由这些设备呢，提供语音口，实现语音业务， 但也可以实现视频监控功能。 ou 提供 fe 或者记忆接口，用于接入摄像头， 由于摄像头呢，可能存在数量众多，也可能存在接电困难等问题，所以部分 ou 呢，它是可以提供 poe 供电的，直接通过双脚线就可以给设备提供直流供电，那么这是其 原期常用的一些场景。最后呢，对实际易胖的贷款做个说明， 如图，一个实际一胖端口下，他是既有一胖翁忧，还有呢非对称的实际一胖翁忧。那么前面我们也讲过，他们使用的上行波长呢，是一样的，都是幺三幺零纳米， 所以为了避免冲突，上行使用十分附用技术， 也就是踢点妹技术，不管是一胖 o u 还是实际一胖 o u 都由 olt 统一调度， 那这样的话就可以避免上行链路冲突了，上行的话，他的链路的贷款呢，也是固定的，他们是共享上行贷款， 不管是一胖还是实际一胖，那么胖口下总贷宽呢，只有一点二五 g。 而实际一胖下行贷款不管是对称的还是非对称的实际一胖由于一胖 ou 和实际一胖 ou 呢，分别使用的是不同的波长， 一炮呢使用的是幺四九零纳米的波长，而实际一炮呢，使用的是幺五七七纳米的波长，他们通过不同的波长承载，波长呢是没有重叠的，所以在下行方向一炮 ou 呢，可以使用幺四九零纳米承载一点二五 g 的带宽。 然后呢，实际一胖呢，使用的是幺五七七纳米承载实际一胖的实际贷款。所以这种情况下，实际一胖的 下行总贷款呢，他是等于一胖的一点二五 g 加上实际一胖的十个 g， 也就是呢，总贷款呢，是可以达到十一点二五 g 的， 那么如图可以看到，在下行方向， olg 会同时广播发送幺四九零纳米的数据，也会发送幺五七七波长的数据，那么所有的 ou 收到的都是一模一样的数据， 都能够收到这两个波长的数据，那么收到这两个波长之后呢？那么欧呦会不会全部接受呢？ 那当然了，对于 ou 来说，他肯定只接收自己波长范围内的数据，像这个实际地方， ou 呢，他只接收蓝色的部分，接收了之后呢，并通过 l l i id 进行解析，看一下是不是自己的，如果是自己的，然后才会发给用户。 所以在下行的时候呢，如果同时有一判和实际一判 ou 的话，那你能够收到两个波长的豹纹， 但是最终呢，你先会识别波长，然后再识别 l i d， 最终只接收自己的波长，并且呢只接收自己的 l i d。

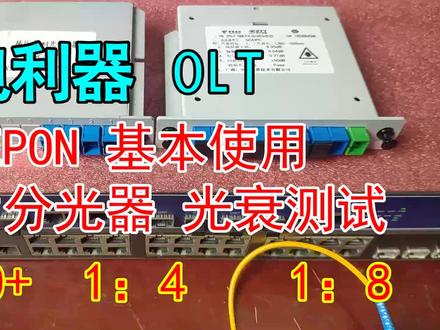

大家好啊，这个上面视频呢，我们这个我们做了咱那个，咱那个一胖啊，一个基础一个基本应用啊，就是咱那个光模块啊，咱们光面花光值啊， 然后呢？下面呢？我们做一个咱这个灯光器这个光衰测试啊，因为咱之前很多这个，咱在讲一些项目的时候，对，咱咱有聊过啊？咱如如何去啊？如何进行组网，对吧？因为组网的话那就需要灯光啊， 你像我这正好两个蜂王器啊，有插排式的，才一米四啊，然后这个是一比八啊，咱咱只是之前，咱咱咱咱说一个理论值啊，你下一米四的话大概应该是光说的话是七点二啊，呃，像这个 一米八的话大概应该是啊，这个是十点几啊，那现在我们来测试一下啊，呃，首先的话啊，我们这里我们这个胖胖一口啊，我们已经啊，我们已经，我们已经接的是 一个一个加了一个一个光膜块啊，首先我们再圈一下他的，然后他的发光值啊，我们把这个，我们把这个尾线接上去啊，然后我们过来看一下啊，然后现在他这个发光值啊有变化啊，是一点八一啊，一点八一底底啊，然后啊一点九啊一点八一， 然后呢？你看没有因为咱这个光的话，对吧？他的接触问题啊，然后他会有点变化啊，然后能他能插一个发光值啊，现在是二点六九啊，剩三点六九， ok， 那我们先不动啊，我们二六八啊，二六八，那我们那我们这样啊，我们把这个我们让这个 我们让我们让那个尾线先进这个一比四，我们来测下一比四啊，好了，现在呢？现在我现在我找了一条尾线啊，现在我找一条尾线，然后我们随便，然后，然后我们接着 这个，咱们这个增光器啊，任意端口啊，任意端口，然后我们接着一个啊，接着过去，然后我们看他的发光值啊，现在是负了啊，负五点四一啊，负五点四一 或者 c， 咱之前咱那个咱说过啊，四口的话，他这个正常是他正常算的话，应该是啊，应该是应该是七七点二啊，误差误差零点八，那我们算八个吧，我们我们按照八个算，那然后呢？我们来剪一下试试看啊？ 前男之前男按照二点六八，二点六八，二点二点二点六五啊，二点六八，二点六八 二六八，然后减八，因为他要摔八个，对吧？然后等于五点三二，让我们看现在是多少，现在五点三九啊，所以说，嗯，咱我们就可以打开， 知道啊，大概知道啊，这个光说的话，他肯定是要误差，对吧？啊？七点二的话，然后需要再再算上，再算一点，如果因为咱那个查的时候的接触问题啊， 然后他的光线值啊，基本上正常了啊，比如说咱这个一比四之后，那他如果使用一个加情况下，那他就是，嗯，就是五点三八左右， 很明显，如果是两个加的话，他就应该是负四点三几，对吧？那如果三个加很明显，那应该是负三点几，对吧？那后科了，那现在我们在 下面，然后我们再试一下这个啊，我们接这个，我们拆下这个这个这个八盒的，这个这个这个光水啊，上班我们把尾先，然后接到这个八盒的，呃，这个这个灯光清上去啊， 然后呢？我们把这个， 我们把接关公这一个，然后然后随便接一个口啊，注意他这有个缺口啊，他让他有个缺口。 好， ok 了，那我们现在看 看一下啊，现在八口之后的话我们就是一米八，八口之后的话他现在是多少？他现在是，呃，八不八的话，呃，那我们八口的话一般光山是啊，十点十点七啊，十点七， 然后呢？他这个他的误差的话应该是在这个一点六啊，那我们按照这个十一算吧啊？我们按照十一算，那刚才我们那个一个加的话，我们测过是二点六八，二点六八， 二点六八，然后减减十一 等于八点三二 啊，那应该差不多啊应该差不多，那就八口的话就是应该。呃咱这个光圈的话，应该光圈的话理论值的话是十点七啊，十点七，我们按照十一算啊，基本上差不多啊基本上差不多，为什么呢？啊？他还有一个因素咱前面讲过了啊，当我们对这个， 我们对这个，我们对这个，咱那个咱那个就是咱那个，咱那个二七，咱咱如果动这个方模式的话，然后他就会有变化。为什么？他因为因为光吗？对吧？如果说 他这个中心端口，如果，如果，如果对不起的话，他肯定会有误区误差。嗯，另外一点的话刚才我简单贴了一下啊，就是咱这个跳线啊，咱这个光线跳线他有 很多，他那个质量是层次不齐的啊，层次不齐的，呃，怎么讲是一分钱一分货啊？如果是用便宜的话，呃肯定会有很大的差距啊。比如说 咱咱咱现在这个光模块的话啊，咱现在使用这个尾线的话，对吧？咱已经看了啊，他是负八点三二，对吧？是负八点三二。那我们再换一根啊，我们换一根让他看一下啊，这个 尾声的话，他会有很多很有很多问题啊，那我们把这一条换掉啊，好了，现在 我们已经换了，是吧？啊？现在我们又换了，把这条换一边，然后呢？我再找一根啊，看外观差不多啊，但是这个差别会大多了啊，天天壤之别啊，我把我把这根然后，然后换一边啊， 然后我们把这根接上去啊， 让大家注意看一下啊， ok 了，你看，你看这个，这个光线跳线啊，很短啊，大概也就两米的吧。跳线啊，但是我们看看这个结果多少？负十四啊？负十四 经过一级通关之后啊，一米八，然后是变成了负十四啊，这个时候有什么问题？因为刚才，刚才咱看过啊，刚才的话是负八点几， 那他他又大了多少？他这个光圈又大了，大了六个，什么问题？就是这个这个皮线的，就是这跟跳线用的关系啊，这个跳线的质量太次了， 明白了吗？这就是我们当当，我们使用啊，当当我们使用光网的情况下啊，啊，他就会，他就会，他就会给我们那个总网的时候带来很多隐患啊，大家一定要注意啊， 就这个这个跳线啊，跳线啊，真真正能量啊，肯定是不能用啊，肯定是不能用啊，那我们再换回来啊，我们来换回来看一下啊，好了，现在我们 然后拿到一边去啊，我们再我们再换这个质量好了，来让他看下效果， ok 了，对吧？现在我们的光衰又到了，到了胡巴，到了胡巴，对吧？这就是差距啊，他那个 他的一条啊，两米多的这个这个光线条线啊，然后就能带来这么大的一个一个光衰啊，实在是这个有点意想不到啊，有点意想不到 啊，这个视频就这样啊，就这样啊，一个一个一个分享啊。这是咱要使用这个使用的光线组网的话啊，有可能会遇到一些比较残忍的问题啊。

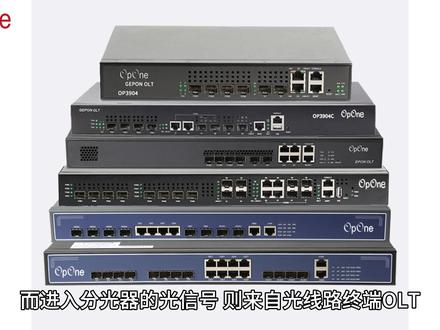

你可能不知道什么是 pa， 通常读作胖，但你一定听说过光鲜如虎。 ono 通常读作 onu， 但是你打开家里的弱电箱，一定能看到一个接着光纤的小盒子。他是实现光纤入户的关键是网络和用户之间最后一公里的光纤传输技术。每家每户的光纤背后连接着一个庞大的网络， 让我们沿着光纤追原速流一起探索一下吧。连接光猫的光纤来自弱电井里的分光器，可以将一路光信号以一定的比例分成多路，而进入分光器的光信号则来自光线路终端 op、 欧、欧奴以及两者之间的传输通道阿能构成了趴网络。如果将趴网络看成一个公司， 那么 o 相当于总部，欧怒相当于各地办事处，分光器相当于驿站。我们先来看一下胖的三大核心技术，加密一、加密测距和动态带宽分配总部哦需要向各地办事处欧妞传递大量消息， 但是不同办事处间的信息需要保密。此外，路上经常会碰到间谍流氓蜗牛搞破坏。为了确保信息不泄露，奥会定期与欧牛协商不同的密，要保证信息安全。二、测距 在全国范围内划分辖区，每个辖区内有若干个办事处，并且设有驿站分光器。各地办事处都怒到驿站的道路不同，花费的时间也不一样，为了避免各办事处 的办事员在驿站撞车产生不必要的冲突，需要提前了解了这些路程。所以总部会在欧怒第一次注册时启动测距功能，计算出每个欧怒的物理距离， 并且根据欧尼的物理距离指定合适的均衡延时参数。三、动态带宽分配为了更好的管理和指导办事处的工作，总部奥需要及时收集办事处欧奴上报的信息，并且越多越好。也就是说，各地办事处需要充足的时间汇报， 同时还不能浪费时间。但是各地办事处欧奴每次汇报的信息结合当地情况时多时少，重要性也不一样。所以总部 out 会根据各地的具体情况动态调整他们的汇报时间和汇报顺序。基于 三大核心技术，胖在发展眼镜的过程中产生了 ipan、 gpan、 十 gapan 和 xgs pound 等技术。 app 和 gapan 的区别主要在数据链路层，即数据封装成真的方式不同。 一 ipad 采用以太网封装方式，适用于以太网业务。二个 pan 采用键封装方式 gpon encapsulation modepod 封装模式技术相对复杂，可以承载更多的业务种类，包括以泰网业务 a t m 业务 a synchronous transfer mode 一步传输模式 t d m 业务 time the vision multiplacing 十分富用。 gap 拥有比 upend 更高的带宽，覆盖范围更广， 但实现起来也更复杂，成本更高。新型的 appen 和 gopron 技术能给用户提供千兆级别的速率。然而，随着四 k、 八 k、 air vr 等大视频云化业务的风起云涌，人们迫切需要更高级的 pong 技术。

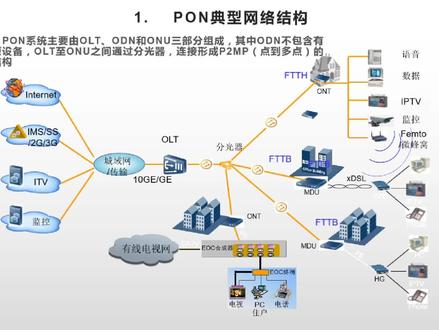

大家好，我是你们的朋友网络工程师陈风，很高兴又跟大家见面了，今天跟大家分享的是碰机电的网络结构。 碰系统是由 otn 和 onu 三部分组成，其中 otn 不包含有缘设备， ot 至 onu 之间通过分框器连接，形成 p 二 p 点到多点的结构。 中间这里是全域网，全域网连接着各个业务系统，比如银车贷上网，还有语音、电视、监控、专线、微篇等业务。 前往下联的 ot 光光线路中端，我们家用的光猫都是在 ot 上注册的， 是 ot， 主要负责汇聚各种业务并送入上层业务，上层业务主要是全网 odn 光分配网络，实现光缆延伸至用户，主要包括光缆、分铅设备、分光器， 还有入户的光纤。 onu 也是我们家里面的光猫，主要负责语音、宽带、 itv、 专线、 vpn 等业务的接入。 好了，今天的碰典型的网络结构就讲到这里，大家有什么不明白的地方可以在下方留言或者私信我，谢谢大家。

傻瓜 ipad note 的典型部署先来看看全官网 atm 二、旁路管理典型拓铺图 那么如何调试呢？一、将电脑通过网线连接 itemi 设备的烂口电脑网卡配置 ip 幺九二点幺六八点幺点幺零零，然后打开浏览器。二、按如下 top 图连接 vanco， 确认 atme 设备能正常上网。三、进入系统登录，管理云登录，确认云登录已连接。四、使用云登录地址，通过外网访问 atme， 将 mun 口的网线插入 off 的管理口。 五、接上一个光猫，光猫必须接在分光器下，注意请勿指连 overtank， 否则光太强会导致光猫无法正常工作，损坏光猫。六、联系工程师远程 成调试 out 调试完成后，将 off 管理口的网线换到上联口，这样就完成了，是不是很简单？今天先到这里了，更多功能我们下期再见！还想看什么？评论区告诉我哦！

胖的全称是 passive optical network 无原光网络。胖是目前光纤到户解决网络接入最后一公里的普遍方案，根据其搭载的协议和速率不同，又分为 e 胖、鸡胖、喷鸡、 e 胖等等。 无缘光网络的核心部件是分光器，分光器的原理大致上是这样，光在光纤中已在不同戒指间全反射的方式向前传播。需要考察的是光的全反射。 光从戒指一传播向戒指二发生全海设施反射点并不在不同戒指的分界面上，而是渗入到戒指二的内部一定距离。因此，如果把戒指二的厚度变薄，薄到其后 低于全反射光进入的距离，光线就能穿透戒指传播到戒指外部。这个机制被称为光学隧道效应 分光器，就是利用了这个原理，将两根光线的表面介质消薄和混凝在一起，其中一根光线的光波就能经过分光器变为两根光线的光波。 光波能量由分光器一分为二，将这个比例换算成分贝就约为三 d b， 因此这个分光器也称为三 d b。 藕和器。 由于这个过程没有能量的供给，因而被称为无缘，这就是无缘风光器和无缘光网络的名字由来。

大家好，我是豹哥，在全国网络之中， olt 能不能直接连接 ou 呢？答案是肯定是不行的，那么今天我就来给大家分享一下我自己的一个观点。 首先我们得了解一下风光器的工作原理，风光器是实现光波能量的分路和和路的器件，他可以将一根光纤中的传输光波能量按照技能的比例分配给多根光纤。 现在我们的风关器实际上是有固定比例的风关器和非固定比例的风关器的。那么风关器在全网网络之中，它上接口是连接 olt 的，胖口的 下心口是连接 o u 的，它是不需要任何的外部能量的。因此全网网络之中 o d n 的传输网络，我们又 叫做无缘的官网络。这就是我们一个一比三十二的封关器，这一个绿色的这个接口实际上就是我们的善联接口，一般是用绿色的表示，这根光纤主要就是来接我们善联的 oit 的这一个胖口的下面的这三十二个口 就是连接我们的 ou 的。我的这一个三十二封关笔的封关器，它是按固定比例去分配的。那么像这种封关器呢，我们常用于企业办公区域的综合部线，或者是一些大型园区的视频监控系统之中。 相比于传统的这种布线方案里面， odn 的无缘光网络具有灵活部署、成本更低、稳定性更强等一些特点。那这就是我们今天分享的风光器的相关知识，您还想了解哪些全光网的知识呢？欢迎大家在评论区跟豹哥来讨论。
