稳压器3000v走线与安装

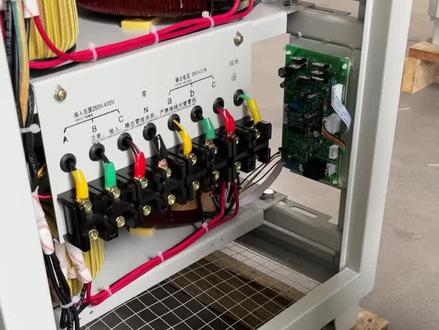

嗯， ok， 咱们这个各位师傅啊， tns 那个机线哈，我要是在安装机线的时候一定要注意啊，先看这个输入单子哈，上面输入 abc， 三项是火线， 然后这个零线啊，是我们这种 ts 的稳压器，一定要接零线的，同时不能用 d 线代替零线啊，一定要先把这个零线接好，然后再接输出的三项 abc 啊，三十个火线，如果是输出需要零线，那么把这个零线呢？ 并在这个段子上面啊，这下面是进线的啊，三项，左边是三项进线啊，中间这个零线一定要进零线，然后输出是三项火线啊，这边呢，这个黄绿线是地线，就是这个是安全的安全基地啊， 一定一定要接零线，没有这个零线的话呢，这稳压器是不能正常工资的，而且是用了机会保护的，容易烧烧损坏稳压器，好吧。

你想知道稳压器有什么用吗？稳压器是使输出电压稳定的设备。稳压器由调压电路、控制电路及四伏电机等组成。 当输入电压或负载变化时，控制电路进行取样比较放大，然后驱动四伏电机转动，使调压器碳刷的位置改变，通过自动调整线圈加数比，从而保持输出电压的稳定。 稳压器有大型的几十至几千千瓦的交流稳压器，是供给大型实验与工业医疗设备的工作电源。 也有小型的几瓦到几千瓦的交流稳压器，是为小型实验室或家庭电器提供高质量电源。根据稳压器的输出性质不同，一般把稳压器分为交流稳压器和直流稳压器两大类。直流稳压电源简称稳 压电源，根据调整管的工作状态，常把稳压电源分成两类，线性稳压电源和开关稳压电源。 格力西稳压电源产品设计新颖，体积小，造型美观，具有低损耗、低噪声、耐冲击等优点，广泛用于工矿企业、纺织机械、印刷、包装、 石油化工、学校、商场、电梯、油电、通信、医疗机械等所有需要正常电压保证的场合。

稳压器接线时的注意事项，一、接入设备的输入线径必须保证十毫米同心线。二、接入设备的输入必须拧紧出口卡的导线。三、 输入和输出线不应反向连接。四、漏电保护器不能代替设备前端的空气开关。需要稳压器来找我们，欢迎咨询。

大家好，今天由我为大家讲解特瑞斯能源装备股份有限公司的 pr 三千系列轴流式调压器组装拆卸操作过程。 pr 三千系列轴流式调压器组装过程。 第一步，擦拭罚座，将罚口垫压入罚座，罚口垫能灵活转动。第二步，检查罚口垫压盖，凹形圈槽装入对应凹形圈，并涂抹净密封油脂。 第三步，将发口垫压盖压入发作对口安装并颈部内六角圆柱头螺钉。 第四步，将出口阀体螺纹孔朝上放置，将出口连接阀体外圈槽处装入对应凹形圈， 涂抹净密封油脂， 将罚座组建罚口垫压盖朝下放在出口连接阀底上。 第五步，再将出口发起的学螺纹罗柱涂抹润滑纸旋入出口，发起露出高度须一致。 第六步，将乏味指示感从乏味密封盖外露纹端摊入，再将凹形圈涂抹动力风油脂，套入乏味指示感，再将端剑有朝端面朝外旋入密封盖， 将乏味指示感冒探入出口，乏体乏味孔卡住皮膜压板槽， 将乏味密封盖组建旋入出口阀体，再将专键旋紧。 第七步，将出口反蓝草内装入欧形圈，再涂抹进密封油纸， 再将出口法兰阀胃口对准出口发体安装， 再依次放入防松垫片， 悬上螺母，在对称底部后反转带用。 第八步，将皮抹压板放在主汤房上面，穿入法桶，在法桶外围装入凹形圈，涂抹进密封油脂，再装入主皮膜，对口安装皮膜上压板， 对称颈部内六角螺钉，再安装对应的单向法。 第九步，将组装好的皮膜组件短端朝下放入出口连接阀体中。 第十步，将入口阀体对孔放在出口阀体上，调整入口阀体取压孔位置，与出口阀体取压孔成九十度夹角，且阀位孔朝上。 第十一步，穿入单头螺栓和吊装指挥器支架，再将单头螺栓另一端安装垫片及螺母，再对称颈部。 第十二步，在出口拔提取压孔 通路。三八压缩空气，用捡漏液测试单向阀外围凹进圈密封有无泄漏。 第十三步，无泄漏后放入主汤房，将入口发起 螺纹孔旋入对应螺柱并保持外露部分高度一致。 第十四步，在出口连接法体内圈槽装入黄毛环和凹形圈，凹形圈在中间上下各一个黄毛环， 黄木环断口处需错开一百八十度安装，并在欧形圈涂抹动力风油脂装入口板蓝内部与外部朝黄木环与欧形圈取压孔位置与出口拔紧，取压孔平行处于同一条线 向下压入法兰，再依次装上垫片龙母后对称颈部。 至此， pr 三千组装完毕。

稳压器，这稳压器的总闸有时候一合就跳，有时候合上以后还能用上一段时间，这很明显小蓝钮弹出来了，他们说小蓝钮按下去以后也送不住电，这种情况今天才出现，以前没有。 这个长得像漏电保护器，又像过千鸭。脱扣器到底是个什么件？就打开配电箱看一下， 这里是主线，一进一出，看着这个特别像过前牙脱口气。 他这个是不是电压过高或者过低或者缺向导致的跳闸呢？好，他叫分离脱口器。先测一下近线，三根火线 是有电的，三项进线电压四百伏正常，四百伏正常， 测的也不缺相，在测量电闸上面，这个红线与火线没有电压，那这个红线是什么线呢？他是从哪过来的呢？测的没有电压， 是什么原因导致的跳闸呢？看一下他的总配点箱在这里。 稳压器的总闸是这一个，也是新换的，时间不长。我想给他断电，然后看一下这个，得先看一下这是什么键，看是 是什么原理。嗯，标志的电压一百一到四百伏，长得像过千压脱口器，但是不是哦，上面写着分离脱口器。好吧，那就断电看一下，直接拉闸 侧垫没问题。看一下这个红线接哪去了？往上走了，打开上盖， 里边线路板，稳压器的线圈，没发现有烧糊或者是烧坏的地方。电路没有异常，表面看没有异常， 那就看一下这个红线接哪去了。转一下在这接着 到了电路板上，一红一蓝。这个插头是干啥用的呢？是电源吗？这是个零线吗？ 这个红线如果是火线的话，他为什么要这么接呢？我也想不通，你看这个脱口器下边还有线，他是连的一个火线，上面这个红线会不会也是一个火线呢？ 你看一下他上面标了一个电路图，或许他就是一个火线，因为第一次见这种电路的话还没搞懂。还有一种可能就是这个东西坏了， 这个脱裤器有问题，我是凭自己的直觉感觉他有问题，所以我准备拆掉换一个， 换个新的脱口器。像这些东西我以前修过过，前压脱口器就是表面上看的好好的，他自己就坏了。你看他上面标这个电路图，像不像过前压脱口器的电路图？特别像， 正好我车上有一个过千压脱口器，你看一下他上面这个电路图，一样的吧，一样的， 他这个锅前要脱口气，电压高于二百七，低于一百七的时候他就跳开了电闸，他就保护了电器别烧喽。这两根线接一火一零， 就是监测这个电压正不正常，分开就是这么个东西，修过很多就直接它坏了， 跳闸电压也正常，他就跳闸，然后拆下来换一个新的就好。但是他这个还不是过前牙脱口气， 但有可能是坏了，买回来一个新的，但是不一样，接线看着不一样，那这个新的应该怎么接线呢？所以得先弄懂这个分离式脱口器是什么原理。 他这个下边是四个段子，那就看一下怎么接这个线，因为这个旧的拆下来以后，我也没弄懂上下应该怎么接线，接的什么线，就是上下是什么原理， 弄懂了以后再接这个新的。下边这路火线，这一路看这路线是往上走的，还是从上面下来的， 他和这个蓝线是什么关系？先看这个蓝线是什么线，他两个并了三个电路板，这三个电路板的插头都靠近这一个中间继电器，那难道是中间继电器的触点输出吗？就是接通这一红一蓝。 先看一下这个蓝线是什么线，是零线吗？往后边走了，往线圈走了，那就打开后盖看一下，蓝线接在了这个位置，和黑线接在一起啊，这个黑线又是什么线呢？ 这个黑线在这下去了零线，黑线是零线，也就是刚才这个蓝线就是零线，零线和红线组成一个插头，并了这三 三个电路板，那就拔掉一个电路板看一下。我猜这个电路板，我是想彻底弄明白红线和蓝线到底是什么关系。这两个点继电器的线圈 是有电阻的，这两个点是通的，有可能是他的长臂触点， 那这两个是常开触点，线圈通电，继电器系和这两个触点接通，也就是红蓝线接通，所以红线和蓝线都是零线，这样就通了，就好接了。 现在知道了，这个红线是控制零线，当电路出现问题，电路板通过继电器接通红线和蓝线。刚才看了，红线是接脱口器的， 脱口器下边接火线，上面接零线，一火一零一通电，一通电，这个脱口器他就吸合，吸合就断开电闸。现在明白这个原理了，按照那个原理，直接接上这个脱口器标的，一火一零就可以了。 三个电路板有一个接电器细盒就会接通零线，让他跳开。好了，搞懂了打这个原理，现在就可以喝闸送电，试试把总闸送上电， 开个试试吧，开上一个小时，看他还跳不跳，反正我估计应该就是他的原因。 两个端子是接一火一零，现在零线是断开的状态，只通的火线，所以他没有电压，如果有电压，这个闸就跳了，我就这么等，一直等了近一个小时，没问题。这样看来还真是他坏了， 这个故障被我蒙对了，然后这样就修好了。另外聊一下这个分离脱口器这个接线怎么接的？他上面标的没看明白，这四个接线螺丝就是怎么接线，他有什么用？ 这就是那个空开和分离脱口器的原理图啊。空开拉下来的时候， l 一和下边这个触点是通的，它标的是十四十二，他俩是通 的，那么你这一个触点你可以接个小灯泡，对吧？代表是杂志。拉下来的灯泡亮了，下边是为火线，是通的。 当这个闸推上去以后，这个开关是这样的，是这样的，往这走的，他和他是通的，是通的。 然后这个也接个灯泡的话，哇，这个会亮，所以说可以接指示灯的，这两个平时不用对吧？视频中是用不上的。 这是这样的，只只需要接一零一火，这个火线是从下边给他的， 给他的二零线是从那个电路板，电路板那个继电器触电，继电器触电， 哎，给他的继电器触电出现问题以后，那不正常了，继电器会让他吸合，然后给他吸合，他吸合他里面有个有个触头会触动那个断路器断开， 这就是那个原理。看我测一下啊，这上下两个螺丝在不合闸的情况下，它是通的， 它里面触点是通的，然后我喝上电闸再测这两个段子就不同了， 然后我测这两个段子接线端子是同的，它上面标着就这么个接线原理。好了，感谢您的观看，请多多指点。

今天我们要调一个三向边三向稳压器的电压，我们把它先先看一下，我们我把故意把电压先把它调的比较高啊，三百八十九， 三百八十九，将近四百伏左右吧，这个有三百九十五，我故意先把电压调高的， 但是我们调的时候呢，这种管压器他是封调的，调的时候呢，他是按一项一项的调，所以我们是这条 火线跟这条零线这样，这样去量量他的电压，量出来他是二百二的电压，你看这个是两百二十，两百二十八，两百二十二点八啊，我们把它稍微搞小一点点， 调到两百二十啊，那就比较准了，然后再看第二下，第二下，第二下的时候呢，有两百二十九，是吧？血压比较高，那我们把它往下调， 你看下面的电压就变低了， 到到两百二的时候，我们停下来，然后在第三第三组，你看一下是两百二十七点多，这些电压都是我故意把它调的高了的， 逆时针，这样转过来他就会变小，别挑掉两百二，两百一十九点多也没关系啊， 我们把它再调回来一点点，调回来一点点， 好，两百二，这样呢，他三项三项，如果是一项一项的量，他都已经是二百二了，你看都是二百二了，那你去量三项的时候呢，他自然就会很接近三百八啊，两三百七十八点多，三百八十一， 三百八十一，所以这样的就是把它呃调成这样子的就可以了，但是我们还要再看一下，就说因为因为它调好了之后，我们还我们再把这个开关啊打上打下，再试一下啊，打上打下，再试一下，我们再去量单向电压， 他有没有大的变化？还是两百二，也是两百二，这个稍微高了一点点，这个我们再把它往上调一点点下来。 然后我们再打一次啊，再打一次，再试一下， 这是两百二， 这下是两百二，这下也是两百二了。好，我们再量一下，三下三下他会低一点，上来，上来七十八点多，上来八十八十一，这很准了，已经很准了，这个超级准了， 八十二，这八十二也是也算准的，没关系的，这这种情况就不用再调了，没必要再调了，输入电压我们不用管他，凉也不用凉，主要就是看输出电压啊，这样就可以了。

补偿三箱稳压器的安装和维护非常简单，它通常可以与现有的电路系统相融，并且只需要进行最基本的连接和设置即可投入使用。而且 由于补偿三箱稳压器是一种智能化的设备，它可以自动监测电网状态并实时调整，减少了人工干预的需求，降低了维护成本。

哈喽，大家好，现在我带大家看一下 sbw 系列的大功率全自动稳压器啊，然后呢就是说启动停止，稳压指示，电源指示，然后这边是屏幕，现在我要把柜子打开啊。 what？ 这边是我们一个四电跟稳压的一个切换，按这个按钮的话，它是一个四电跟稳压的一个切换，如果说把这个推上去就是一个四电，你看把这个推上去啊， 这就是一个四电，打下来，打下来就是一个稳压啊，打下来就是一个稳压，我们通过这个 cpu， 呃，控制系统， 控制整套系统，我们的稳压器那个范围啊，是输入三百八的一个正负百分之二十五，也就是两百八十五到四百七十五，输出是一个三百八的一个正负百分之一到百分之三，精度可调。 然后这边呢，这边是一个主变，主变在后面，这边是负变，他是通过这个负变上下滑动，电压如果不平衡的时候，电压高于低的时候，他上下滑动，达到一个稳定的一个值。 这个四个柜子， 这个四个柜子啊，呃，是拼装在一起的，我们现在呢，呃， 调试好了，就是说打包发货，打包发货的时候呢，我们是把每个柜子全部要分开， 打包发货的时候我们每柜子都分开，我们这上面你看前顺序摆放冰柜一到四，这是二号柜啊，正面冰箱，我们每个标签来，摄影师到这边来，然后 我们现在已经在拆，你看我们每一个上面这个线都有标志的零线，然后这个刀开关线，然后这个是 b w 幺五 a 三，每一个我们都标明，因为方便现场安装 好，这边就是一个四电稳压，一个切换这个 柜子，然后这三个柜子是并在一起，整个这是一个完整的，然后这边也在打包发货， 我们这个全部把它拆下来，拆下来每个柜子每个柜子单独包起来，然后到现场的时候再把这个全部装上去。哇，好，谢谢大家。

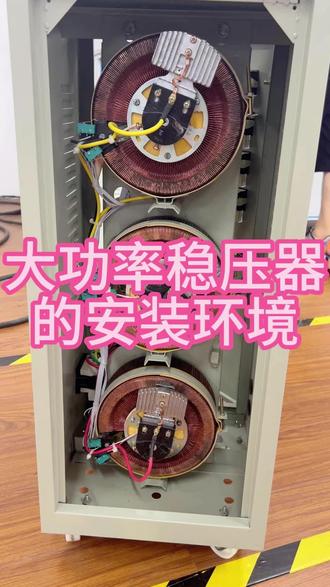

大功率稳压器的安装环境一、补偿式稳压器应安装在通风干燥、不影响稳压器绝缘的环境中。二、稳压器四周应当有一定的空间，便于今后调试、维修保养。三、安装场所应无严重的震动或颠簸。

各位朋友大家好，我们现在接上期来讲解三端稳压器的技术参数以及它的使用方法，现在我把它以七八零五作例子，画在了这个大屏上， 我们先来介绍他的输入电压，那么上一期讲过一腿为输入啊，他的输入电压呢，最高可以达到三十五伏， 也就是允许他加入一个三十五伏电压，这是最高，然后呢他的电压最低是多少？那么这要看他后面是七八零五，就是五伏，五伏的话最高要相差两伏， 也就是说最低他也要有七伏的电压啊，这是输入电压，输出电流，这我们来看有什么，也就是说他的输出电压是五伏，标志是五伏，但是他有一定的波动， 有一定波动，也就是说他可以到四点八，可以到五点二啊，波动零点二伏，那么他的电流最大的负载电流能够达到多少？最大能够达到一点五安培， 说是一点五安培啊，但是大家不要打的这么极限啊，那么它的使用方法非常简单，我们看这个电路，这前面是对这个不稳定电压的 一个滤波，然后呢接上三端稳压，一腿接正极，二腿接负极，三腿接输出 稳压，之后又有两级滤波，所以说他的外围元件非常的少，使用非常简单。好了，我们今天呢就讲到这，谢谢大家。

这是几个不同电压的三端稳压器，用它们来制作一个多输出电压的电源，可以自由的进行选择。第一个是五伏输出，第二个是八伏输出， 第三个是九伏输出。这种三端稳压器，他们输出的电压都是固定的，而最大输出的电流都是一安。与 lm 三幺七不同， 每一个都只能输出固定的电压。通过把很多个山洞压刺都焊接在一块电路板上， 他们的接地角并联在一起，电压的输入端也并联在一起。这个是 sm 七八幺八，顾名思义他输出的电压是十八伏。 最后一个是 am 七八二四，他输出的是二十四伏的直流电压，所有的芯片都焊接在一块电路板上，电压输入端焊接一根导线，黑色的线作为地线，用三十伏的直流电压输入， 现在用温表来进行测量，第一个是五伏，第二个是八伏，九伏，十伏，十二伏，十五伏，十八伏，最后一个输出二十四伏。通过这种方式可以得到我们需要的各种电压，而不需要进行调整。 他们是一种固定的线型稳压电源，在负载端对功率要求不高的情况下，完全可以满足要求，可以说是一种低成本，高性能的电源方案。喜欢的朋友关注点赞不迷路！
