camduct使用教程新建图形

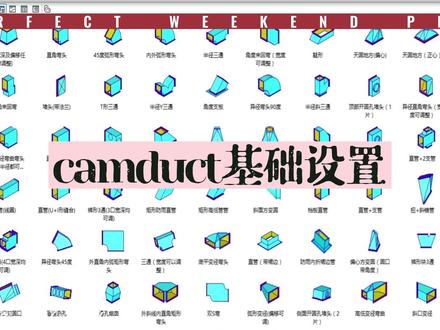

这次来看一下 com 的基础设置，首先给大家说一下图库怎么增加，打开界面后，点击上方的添加，找到图库的路径即可， 这样图库就增加进来了。严选图库，选择右边的创建作业，就可以进行后面的操作了。 打开以后首先需要把字体改过来，因为我发现好多人都没有改字体，就比如这个图形完全没有备注， 在这个位置右键点击备注就可以把信息标注出来。备注完成后，是不是发现法兰这里没有名称，还是显示不完整，再点击右键找到加工样式字体这里选择一个 m 开头的字体， 注，找最长的那个，选完字体后点击确定就可以了，这样法兰名称就会标注出来。完成之后进行下面的设置， 找到上面的数据库，制造材料，镀金钢板，我们来更改或者增加板料的长度以后。 一般的情况下激光或者等离子的长度大约都在四米，我们可以在这个地方新建一个板材的厚度，点击应用再点确定就可以了，在这个地方可以新建板材厚度， 然后演示一下怎么去创作作业。在拐街目录这里找到你需要的广告，右键增加到作业书上，数据就可以增加到作业内容，点击上方的自动排版的书上， 点击上方的文件打印设置，这里可以选择打印机 属性里面可以选择打印的方向，横向或者竖向。打印布局里面可以调节打印的字体编号内容，每页打印数量，页眉页角调节等等。 一般的加工厂都是选择编号和分片，所有这个里面可以调节打印的字体大小， 同样的里面还有标签，报告详单等等很多设置，这里我们只讲基础设置，打印设置完成后就可以选择写出烟机码，用于激光或者等离子加工。控制器里可以调节文件的后缀名，比如 n， c， p， x， t 或者 b 三 格式，这样文件就会自动编号。当然也可以在文件里面找到机器设置去选择你需要输出的格式，一般的是激光适用于 mc， 等离子适用于。 接下来就是打印，可以在文件里面找到打印或者打印预览看看是不适合观看，这样就可以选择直接打印出来，如果感觉不合适去打印，设置里面再调节一下， 如果找不到 mc 码可以选择在前面，他就会出这个编号。四所在的路径， 同样的点击上方的查看 mc 也是可以找到这个输出文件的录制，将这个文件夹右键发送到桌面，快捷方式就不需要每次都有这样输出的文件， 家就到桌面上面。好的给大家演示一下创建作业的三种方式。首先第一 管件代号，这里是你需要给分管的编号，然后是数量板材板后点接受就会自动加到作业内容里面。第二个方案是可以选择快速加工，找到图库里面你需要的图形， 在右边这里填上数据，下面打对也是增加到作业内容里面， 像这样都可以快速的将图形添加到作业内容。 然后第三种方法是在点击右边注册设置签签，名字随便写，可以选择 创建目录，输上数据，保存到这个文件夹就可以了。找到这个文件夹的图形右键增加工作也是可以增加到活跃度。这三种方案都可以选择， 个人习惯而已。这个弹出来的文件夹是问题，要不要保存这次排版的数据，方便以后更改或者查到有什么问题互相交流一下，互相学习。

这次讲一下关于 com 的图形导入以及导出，比如这个弯头，我们想导出为 c、 a、 d 格式，可以右键点击 d、 x、 f 导出文件，就可以导出为 c、 a、 d 格式。 接着来看一下图形的导入，在空白区域，右键点击导入 d、 x、 f， 就可以将 c、 a、 d 格式的文件导入到 cam， 选择一个版后，材料就行加工即可。当然，如果你导入的图形超过了你设置的板材，即便你加上了接缝，它也不会给你增加的。 可以看到这个弯头，即便我选中了十五到十五的接缝，也是没有接缝的。 这里我给大家选择了几种 解决方案。一种是用 pm 二零零零进行超板材尺寸排版，因为 pm 二零零零虽然图形不是很多，但是它的问题属于最少的。 第二种方案适用 com 二零一四的切片功能，在编辑里面将图形二次手动切断，它就会自动增加接缝， 可以看到这样接缝就增加了，但是有个问题就是无法做到板材合理运用。 还有一种方案是自己在 c、 a、 d 里面导入，进来之前就将图形分开加上接缝， 这里我就不做展示了。然后是经过我的测试， com 二零二零以上的版本，即便你用切片功能，也是不会增加接缝的。然后是 排好版的 d、 x、 f 格式导出，书写 n、 c 以后，将排好的版选中右键，就可以导出 d、 x、 f 格式的文件进行切割。 然后是同样的发现了问题， com 二零一四版本的 d、 x、 f 格式导出文件不会存在你所选的文件夹，需要你自己创建一个文件夹，然后在这个文件夹里面再创建一个子文件夹才可以， 这个子文件夹的名称最好为零，因为 com 二零一四导出的排版文件，它会自动地添加文件夹的名称， 可以看到这个 n c 号前面都有一个零。然后经过我的测试， com 二零二零以上的版本则没有这个问题，可以任意保存到任何文件夹或者 桌面，名称也不会增加。 打开 d x f 文件就可以看到排好的板材，适用于激光。 然后接下来是图纸的导入， 首先需要将你的图纸另存为 d x f 格式的文件，然后打开 conduct 里面的快速加工，在三 d 查看器里面空白区域，右键导入你的图纸。 图纸导入以后，将不需要的图层在里面关掉，当然你也可以选择导入之前就将图层给关掉，减小图纸的内存， 点击确定就可以进入到三 d 查看器。 在这个地方可以做到预制管道，意思就是说你可以边分解边加工，但是这个地方操作起来比较麻烦，反正对于小编来说，这个地方的操作难度比较大，我果断放弃了。 可以在右边输上尺寸，点击下面的对号，就可以将管件加入到查看器里面， 然后你可以缩小看下它的位置，将图形移动到你需要的地方。 这个地方的确定键是回车键，并不是空格键，我这边用的不是很习惯。 然后 后用带箭头的那个攻击键选择你要往哪边走的方向，如果一样的封管，就一直点下面的对号就可以了，这边小编就不做过多的操作，省的丢人。如果你用的熟练，可以交下我交学费。

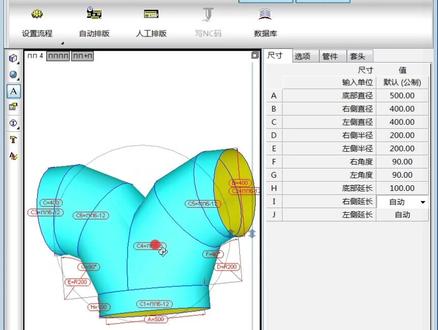

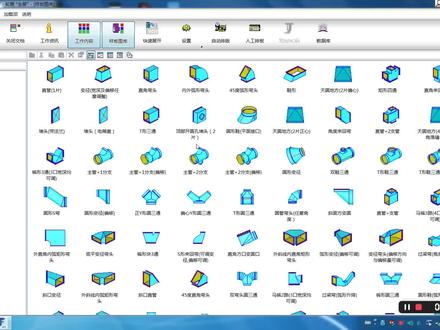

二零一四版图库非常的全，我们不一一展示，随便给大家看一下。然后这个消音器，烟罩啊，烟罩， 烟罩，关键是这个里面烟罩的套头都非常的这个啊详细啊，油潮或者是上口下口，他的这个加边加多少都有很详细的，这个啊排烟罩 我们今天就做一个示范，这个双弯头圆三通，三通 这个下料就比较麻烦，那用这个软件呢？是不是轻轻松松给他搞定？这边做少一点分，分成两节 刷新一下，底下给他加个边 刷新一下，是吧？注意看这边 非常的立体直观，所有的参数在这个上面都看得到， abcd， abcd 对应这边啊刷新展开，看一下他的展开料啊，这个料这个料， 然后完成，完成了以后在作业内容里面就可以看到这个弓箭，在这里如果你要在这个里面排版，也是可以自动排版或者人工排版都可以，在这个软件里面可以操作排版 啊，我就不排了，因为我们一般习惯在 cad 里面排，这个 cad 里面排就要导出 dxf 的文件， dxf 导出，导出以后啊我保存在自己注意自己的保存的这个文件夹导出，然后在那个文件夹里面找到这个文件就可以打开，用 cd 可以打开， 非常的好用，是吧？汉化程度非常的高。

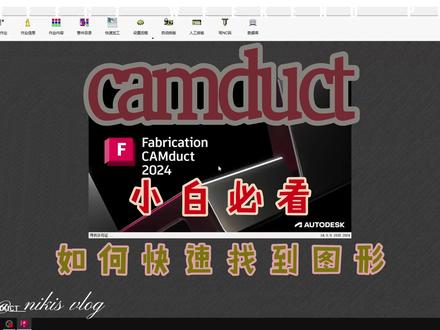

conduct 如何快速找到想要的图形？ 有时候在图库里面找图形特别的麻烦，需要一个一个去找，给大家介绍一个比较好用的方法，右键图形可以看到这个图形有个识别码， 然后我们可以在左边位置有个搜索功能，可以在这个位置直接用识别码搜索图形，很快就可以找到相对应的图形。同样的也可以通过搜索名称来找图形， 只需要在搜索区域输入名称就可以找到对应的图形，如果不合适可以按右边的箭头按钮，同时也可以在单独图库里面进行搜索， 如果输入没有名字的图形进行搜索则会报错，找不到代号的话不建议使用，总是找一些不相关的图形。当然最简单的方法还是把自己常用的图形自己建个文件夹放到一起，这样就不用来回找了。

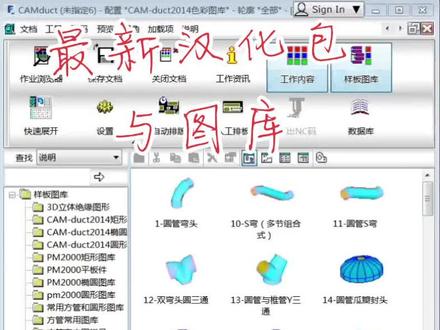

啊，有朋友也安装了这个软件，然后他发现这个怎么是英文的？英文的，那要怎么办？首先就是要把它汉化 好看，我这个都已经汉化了，简体中文汉化工具非常重要，汉化以后如果汉化不好的话，这边是有很多的这个啊，英文的，我这个汉化非常的完整。然后一个就是需要有一个图库，要简体中文版的图库， 这个图库为什么要需要这个图库呢？你看这个炮头什么都设置好了，对吧？ 消音器，这个弯头消音器是吧？然后这个排烟罩我们随便输一个参数是吧？ 刷新一下烟灶，烟灶他的套头非常重要，看一下这个底部加边啊，带油槽给他加上，下面加边。刷新一下啊，展开啊，看一下这个 展开料，展开料啊，使用起来非常的舒服，消音器换一头是吧？常用的圆形的、方形的。啊，我们看一下这个， 刷新一下，看看这个选项，看，注意看这边的这个是不是完全是简历中文， 有的人的汉化包不行，弄出来以后选项这一边有很多的英文，我们这个最新的这个汉 化工具含化出来，是不是省起来非常的舒服？全部是简体中文套头很详细，有需要可以私聊。

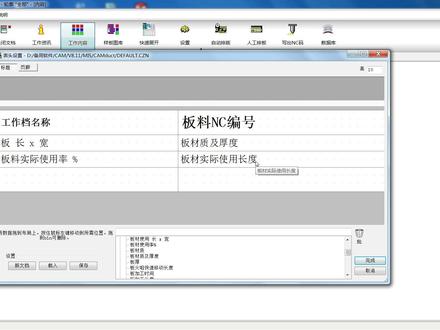

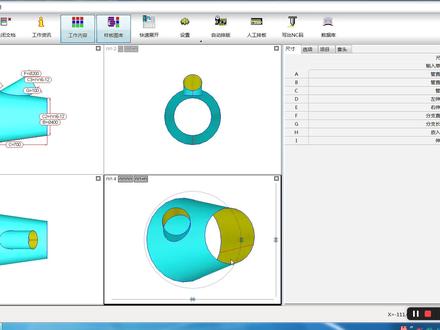

排好版，编好程，这个上面就有这个程序号。然后如果我们要把这个打印一个生产单给车间，我们看一下打印预览，打印预览就有一些 东西我们不需要，好比说这什么联系人啊、电话这种东西，如果我们不需要，还有一个就是像这种使用长度三点五八米，这个就导致不是很精确，好比说到时候你差了，他因为是四舍五入，可能到时候你就会差几个毫米就不太好。 所以我们看一下把这一部分像这种不需要的东西把它去掉，然后把这个数据的这个单位改一改，看一下在哪里改。先取消这个打印，我们看一下在文档 打印设置排量，因为我们刚才打的是排量的这个表头设置打开，打开了以后像这种不要的把它拖走，拖到这个垃圾楼里面， 客户联系人这种都不要他这个实际像这种把它。然后如果我们还有一些是很重要的信息是需要的，我们看一下版的材质和厚度，我们把它放上去这个 板料的这个长和宽，这个这个其实可以，也可以不用板材实际使用长度，刚才我们就是出了一个问题，这个长度的单位是米，这个也导致不怎么精确。好，那我们来 看一下怎么现在基本上就这样，如果你还想添加其他的，可以自己拉一下，看一下好好比说这个板材实际使用长度，这个长和宽。好，这个板加工的时间，我现在随便弄几个重要的信息，如果你不需要也可以把它拖走，你就是删除掉。 那我看一下刚才这个绳长度单位是米，我们改一下，对着他右键属性，属性这里出现一个单位，单位是米，我们把它改一下毫米，对吧？毫米做单位，这样完成，然后确定 确定能文文在打印预览看一下。打印预览好，这个地方就已经改过来了，使用长度三五八四，这样就比较精确，下料就可以下的比较准。然后这个使用的这个材料 长宽使用多少？ 表头的一个设置的一个简单的说明。

今天来做一期方口开原齿的视频。首先先做一个图形，然后用我们做的文本来做锯齿圆孔，首先在这里输入你需要做的原齿的半径， 然后需要你再输入你需要留的指数，点击蓝色的这个小框框，数值就会自动更改，复制所框选出来的数值粘贴到 cad， 圆形锯齿就会自动生成，我们将这个图形另存为桌面，换个尺寸来操作下， 同样还是用这个文本换个尺寸，比如三百直径的圆，输半径一百五十，改一下需要留的锯齿数点蓝色的框，复制所框选出的数值粘贴到 cad， 然后将这两个图形导入到 pm 二零零零， 将所需要画原始的图形右键编辑发展，找到开源孔的图形，将图形导入进来，导入可以看我以往的视频，这里我就快进了，记得要点有效。 然后将编辑好的图形增加工作来看看，这样圆尺就成功了，这样就比较方便上圆嘴了。如果你想要表格的话，可以私信我。

这些弓箭的参数都输入进去，然后点击完成，完成了以后在这个工作内容里面就可以看到，就是我们今天这一个订单的这些弓箭都输入进去了，输入进去了就自动排版或者人工排版都是可以的。我们点自动排版让他自动排 啊，他不同的，因为这几个料有不同的料后，他都是分开排的。然后我们看一下，假如打印的话，看一下这个打印一个单给抽烟去生产，打印预览看一下， 然后这上面有一些重要的信息没有打印上去，然后有一些信息是不需要的，我们一会把一些不需不需要的信息把它删除掉，然后加上我们比较重要的信息看一下这个， 然后这个切割的弓箭上面一会我们给他做一个标签，把这个编号弄上去，到时候生产的时候就比较方便。哪一个料是什么弓箭是几号啊？我们看一下怎么来设置。 返回到这边文档，这边打印设置排料，刚才打印的这个是排料的设置，还有其他的设置可以自己去摸索。我们看一下这个排料设置，刚才上面那个信息的这一部分就是表头，表头我们看一下 好有一些不需要的，像这种不需要的拖到这个垃圾篓，像这种使用面积，如果我们不需要，不需要把它拖走， 材质我们把它都拖走，这样把它 放规则一点，然后这个这个信息我们先不要，我们换一个，像第一个比较重要的就是机关切割的话，或等离子切割，他有一个编号，我们先把这个像这个材质厚度也是非常重要的，用什么材料？用多厚的板是吧？ 然后一个就是这个材料的要下料，我们就我们切割，要先下一个料，然后这个下料的长度、宽度，板材使用长城宽。 n c 编号放上去，这个是非常重要的。然后我这边的话基本上比较重要的就是 一个啊，等于是程序的一个编号，然后板的材质和厚度，然后板的长宽啊，这是比较重要的，就是我们要拿到这一块料去切割，然后这边的话可以自己看一下什么需要什么重要的，或者不需要不填也可以，这个是 好比说这个联系人或者什么，这个也可以自己加入进去。现在我们假如我们就加一个啊，这个 角度就加一个板材使用率，然后这一种，这个这种也可以设置他的这个一些参数属性，我们点击他，然后选择属性属性，有个单位哦，有的人弄成了米为单位，结果最后 他不知道怎么改回来，我们看一下，把它改成毫米为单位，显示单位啊，如果自己知道他是什么也可以不显示也行，然后这个 请说明，然后这个颜色可以改一下，不改也行啊。现在我们是做一个示范，那我的字体文字字体假如说改成一个楷体加粗，然后文字大小大小也可以确定，然后这个假如我们也改一下，给他统一一下，这边都改成红色的文字， 然后这边 n c 大码也改成这个红色的文字，比较醒目一点。然后这个刚才忘了改这个字形，改成这个字体，改成这个楷体比较美观一点。加粗是吧？ 加粗这个也可以给他做一个大的字体， 黑体的艺术突出显示啊，随便改一下就行了。 no， 完成。 然后刚才我们看了还有那个文字上面把这个弓箭上面给他一个编号，方便生产的时候找到这个料，你看一下，可以在这里设置一个项目编号， 还有一个项目编号及料件，所以就是他每一块板是哪一个弓箭的第几块板，他这个都会显示，然后我们看一下，然后这有一个空位够才显示。如果你勾选的这个可能有一些小的弓箭，他位置不够，他可能就不会显示出来，我们 取消它，然后这个细一点，好，好，这个字体字体我们我们也改成这个，全部改成凯体吧。好，确定，那我们再看一下这个打印的预览好， 然后这个就在上面，是吧？这个 n c 的编码，这个等于切割的这个程序编码幺七三。然后这个材料有多少 板材的使用率，材料用需要下一块多大的料过来，这个都有。 像这个字看的不是很清楚或字有点小，我们可以重新去设置一下，刚才这个表头，这个 用了这个连音字体，我们改回凯体字， 重新打印预览，好像现在这样打印出来，你看这个工件编号都有，然后这个工人到时候生产的时候就会啊，比较容易找到这个料，这样一个这个生产单就比较详细，比较清楚。

欢迎观看 master kim 二零二二视频教程，我们接着讲这个图层，我们跟上节课讲的这个新建图层啊，你看我们建了这么多图层，你比如说再新建一个，假如说我现在想在新建的这个四号图层里边 绘制一个图形，比如说绘制一个，随便绘制一个，比如矩形， 现在是不是绘制的图，绘制的这个图素他都是在这个四号图层。但是这个时候呢？我如果是是想再切换到二号图层，然后在这里边绘制图素，我们怎么操作呢？ 这个时候我们就要把要绘制的那个图层切换到当前图层，或者说是呃工作层或者说主层边，呃，都是可以这样讲， 这时候我们可以点击前面，在这个位置点击一下，你看前面有个对号，跟个对勾一样， 如果是在这个二号层，别前边，当前就是这个工作层，这个工作层啊，当前的这个工作层就是 当前绘图编辑图书的层，别同一时间啊，你只能有一个工作层，你不可能你建的这个图层都可以设成工作层， 这个是这个是不可能的，不不，不能实现的，就是也不能这样操作， 因为你看我们现在这个，现在就把二号二号层别设置为工作层，现在这里边的图素是有八个，比如说我们现在在里面绘制一个圆， 你看是不是变成九个了？会一个点，不是这里就是每每增加一个，你比如说这里边我们这个绘图这些命令你增加一下，他就会在这个图层里边增加一个图组啊？是不是增加一个 啊？我们下面来看一下这图层，我们 比如说我们现在新建的这么多，这个你看这每个图层里面都有图层啊，现在全部打开了，就是我们现在显示的所有的图层。 那怎么你比如说我们现在只想显示一号层别里边的稍微主层别一号层别里边这些图层呢？然后其他都都都隐藏。我们这个时候你看他里边，我们拉开一点高亮， 这里面的高亮，这里面应该有个跟有一个叉叉一样 x 的 这个符号，如果我们点击一下不是当前图层的情况下，你点击一下就隐藏了，比如说我们把这个三四 九九九九千九百九都隐藏了。如果是当前图层，你是，哦，这个当前图层我们现在这个版本也是可以隐藏的啊。哦，现在现在这个版本 升级了，这是可以的，之前的是不可以的。比如说我们现在切换到二号层面，你看只显示这些，像这些就是我们这一层一层的， 你管理起来是不是就非常的那个，呃，清爽，对不对？你想调用哪些图素，然后就显示出来不需要的，然后就把它隐藏了。像这个的话，你比如说，哎，也有可能有朋友说，我们比如说选择以后 把它按 alt 加一，哎，这就是不是就隐藏了吧？没选中的就隐藏了，对不对？但是有些时候太多了，你这样方法就不好用。你比如说我现在想打开一号跟 三号的，还有九千九百九十九的打开，你这个时候你要点击的就比较麻烦。 还有一种就是快速的我们显示与隐藏这里，你看这里是打开，把图层全部设为打开这里全部设为隐藏，这个包括主层别都可以隐藏。现在我们这个新版本啊，他这个主层别也可以 也可以隐藏啊，前边这个前面一些低版本是隐藏不了的，主层别是必须打开的， 这个就是我们这节课讲的这个如何设置当前图层为工作层，就是点击在这个层别前面，点击一下，他前面有个跟个对勾一样，这个就设为工作层。这个时候 你绘制的任何图素都是在当前的工作层，他在这个层面里边，然后这个时候你可以对他进行显示，或者说是编辑啊，这些都是可以显示隐藏， 这个就是显示与隐藏，我们就可以单个单个隐藏，我们点击一下他就隐藏了，然后如果全部打开与关闭，就是这两个按钮。 好，这节课关于这个如何设置工作层？嗯，还有这个工作层的显示与隐藏就讲这么多，谢谢大家。

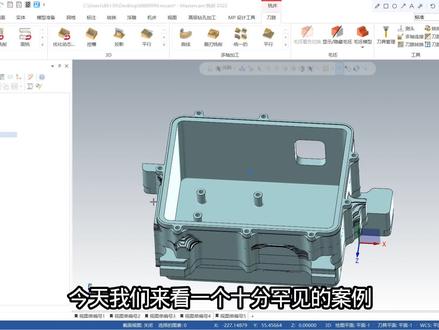

今天我们来看一个十分罕见的案例，这是一个网格图形，现在我要用它来生成毛坯模型，右键毛坯模型， 选择这个网格图形，一般情况下这么操作就可以生成我们想要的毛坯模型，但是现在这个图形就不行， 它会一直显示处理中，但永远也生成不了，伴随的是电脑风扇疯狂旋转，内存 cpu 占用率飙升。 新开一个这个图档，这个问题的原因就是图形有问题，现在我们处理下这个图形 毛坯设置，选择这个有问题的网格， 然后随便选择一个道路，再打开实体模拟， 将毛坯另存为 stl， 保存完毕，新建一个层别， 再将刚才保存的 stl 文件合并到当前图档， 最后用合并进来的图形生成毛坯模型就可以了， 生成了非常快。

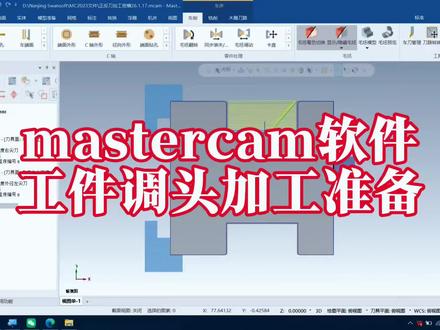

microsoft 软件在做完一道工序之后，如何进行下一道工序的操作？首先呢，我们要在刀具群组这个位置，右键 所键移动到群组位置，然后这里点击的是新建刀具群组，点击一下，那么这里就会出现一个刀具群组二，这就是我们第二道工序的一个群组， 这是第一个。然后呢我们要进行毛坯翻转，那么我们就在刀具群组一翻转呢，还是在刀具群组二呢？个人建议在刀具群组一呢进行一个毛坯翻转， 所以说我们点击向上的这个呃箭头把呃这里的操作的一个红色的向右的箭头呢移动到道具群组一当中。好，我们在这个位置呢进行呃毛坯的一个反转。 好，我们再点击车学里面的毛坯反转。 首先我们要在磨皮反转这个里面将消隐原始图形这个勾选给它去掉，也就是我们不去除呃，上一道工序的原始图形，防止呢呃，没有机会去修改。 然后我们勾选复制到层别，层别号呢可以是一百号， 在这里我们也要点击调动后的位置啊这样的一个选择按钮，然后我们捕捉左侧的中间点位置，大家可以看到它显示是负的一百六。 呃，这里我们没有操作调动图形，我们点击选择按钮，然后呢框选一下这个图形，点击结束选择，那么这样就完成了毛坯翻转的所有的操作， 然后我们点击确定点击试，那么大家可以看到下面的啊图形显示比较凌乱，很简单，我们点层别 将一百号层别选中，将一号层别关闭啊，那么这样的话呢，我们的毛坯翻转的任务就已经完成， 然后我们点击刀路，将这个向右的红色箭头点击向下的上面的箭头，我们给他移动到刀具群组二之后， 就可以对零件的另一端进行车端面粗车外缘等相关的操作。以上呢就是在 masikim 软件当中心手朋友在学习零件掉头时 啊他需要的一个操作，这样呢，我们非常明显的可以辨别出啊刀具群组一，也就是一序，是 啊，相关的加工，二序呢是反头的掉头加工，非常的简洁明亮。好，今天的视频咱们就先分享到这里，再见。
