昆仑通态实时标准曲线图

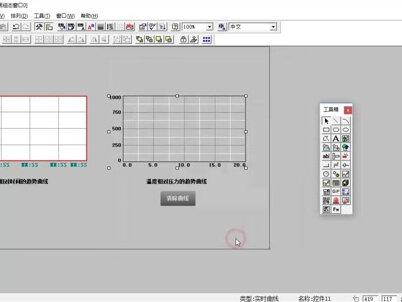

本节课的话我们讲一下实时曲线，那么这里的话是两种，嗯，状态啊，那么这里还有一个数据的清空， 那么下面的话我们就来看一下他是如何实现的啊？嗯，我就不再重新绘制啊。那么从这里实施曲线拉出来，然后我们双击， 这里是对背景的网格的一个设置，然后下面是对边线的这个颜色以及线型这些设置，那么这里曲线类型呢有两种，左边这个呢是用绝对始终趋势的曲线，那么 右边这种的话是相对时钟区趋势的一种曲线啊，选择这种的话是可以去设置 呃一个数据的，那么这里的标注，这里标注的话可以设置一下，嗯，轴长以及标注的一个间隔小数的位数以及最大值， 还有 y 轴啊，和 x 轴是相对的，那么这里面还有一个画笔，就是我绘制的是哪个数据啊？嗯，最后这个可见度的话是跟之前的设置是一样的，那么我们先来看第一个，第一个设置的话，我们 就是设置了这里一个轴长，然后一个最大值的修改，然后画笔的话我们设置了第一，然后颜色是用这种颜色，其他都没有设置，那么我们看一下第二个，第二个的话是 用了两个数据，用相对的趋势，这里用的是第二，然后标注这里面，嗯，美感就这里加了一个变成一千，然后这里的画笔呢用那个第一啊，这个画笔用第一，然后实现刚才的一个效果。嗯，这里面还有， 嗯几个地方需要注意的，第一个的话就是我设置好之后这个清空数据是怎么实现。首先我们用的是这个标准标准按钮，然后双击的话，这里面 呃写的清空数据啊，然后抄，我们写的是脚本，脚本的话就是打开脚本，然后打开脚本之后，这里有个用户窗口，然后窗在窗口零，窗口零里面的空间，我们用，我们去控制空间二，然后这 这里有一个属性，对不对？然后我们用的是一个方法，这里面有几种方法，那么我们用的是清除数据啊，只要双击就好了，这样子他就会出来 啊，这是这个，嗯，然后还有一个就是这两个数据，嗯，我们用的是模拟的，模拟怎么实现啊？我们来看一下，模拟的话，我们首先在这里新建两个啊，数据，一个第一，一个第二， 然后是通过设备窗口双击设备窗口，这里有个设备管理器，那么首先我们先到通用设备，这里有个模拟的设备，然后双击，双击的话他就会到这个位置，然后我们再确定，然后再通过这里的双击，他就会到 这个双设备组态里面去，然后就会出现设备零模拟，然后我们再双击进来， 这里面的话就有呃，通道，这里有两两个通道啊，我们手双击进去要对他的一个数据进行链接啊，连接这里面通道一压，我们连接第二，这样子，那么这里面 设置好之后，这里有个内部属性，点击他三个点，点击这里面他会产生一个 嗯，正弦的一个数，他这里有最小值和最大值啊，这里有个周期，那么我们可以把它第二个周期设，那么这里你要注意的话是这里的通道零啊，对应的关系啊， 嗯，刚好是加一的啊，确定，确定好了之后，那么就可以进行和我们刚才一样的一个啊，仿真实现那个效果。
粉丝3232获赞1.2万
相关视频
10:24查看AI文稿AI文稿大家好，本期呢我们来介绍一下坤组态的实时曲线，现在我们来看一下我们构建实时曲线所需要的一些构件。 首先我们所用到的是实曲线啊，这个 soul 构件按钮标签以及一个设备称号里的模拟设备，我所用的组代为 m c d s pro 三点三点六六三五四版本。现在我们来实际的演示一下我们这个实曲线的工程，点击下载啊，模拟状态功能下载轻微行。 好，我们可以看到，在左边绝对使用曲线这里啊，我们的两条曲线成一个正弦函数，在相对使用曲线这里啊， power fire 它是成一条直线啊，稍后我们会来简单介绍一下这两个曲线的区别。这个按钮啊，现在是开 也是自动采集数据，当我们点击结束自动采集数据的时候，他就会停止，而我们在打开的时候，他就会继续采集数据。这边就是清除曲线数据啊，很显然他就是把曲线数据清除，而右边这个就是相对使用的一个清除啊，点他也会清除。现在我们简单来看一下这个虚虚曲线是如何构建的，他有什么要注意的要点。 好，我们现在新建一工厂，可以触摸屏的分辨率啊，选择一个合适的分辨率 好，双击打开。首先我们这节最重要的一点就是一个实曲线啊，我们实曲线就在我们这里啊，在我们的工具箱有个实曲线，点击啊，拿出一个同样的，我们可以直接复制啊，复制出第二个，使用它，使用它，我们将它俩对齐一下， 同样我们需要用到三个按钮啊，一个普通按钮这里我们可以接 用于上节课讲到的多数复制啊，我们只有四个，可以将一些和平的学线都做，然后我们现在由四个按钮。 好，现在我们按钮和基本的啊曲线构建已经创建完成，下面我们就要我们的曲线肯定是根据一个变量的变化，我们比如说我们现在在电脑上，他没有连接下围机或没有转换器，他是无法获得一个变量的。这个时候在我们的组态软件里面啊，工作台在他设备窗口双击打开， 然后在我们右侧，也就是我们的这个地方啊，打开工具箱设备管理，他有一个啊，通用设备，一个模拟数据设备，下面有一个模拟设备啊，双击，然后把它添加到我们右边这来点确定，然后双击它。 好，我们就可以通过这个模拟设备进一个变量的模拟啊，双击打开它，然后在这里啊内部属性这里点开看，我们这两个啊，都是弦类型，有正弦啊，光波三角 锯齿啊，这里我们选择正弦就好。我们最大值小值可以直接在这里设置啊，比如说我们最大值一千啊，最小值是零，就不改变第二个，我们改成最大值二百，最小值也是零啊，零确定， 这个时候啊，他是给我们的，也就是通道一和通道二复制，因为后轮出这边啊，他是那个什么在这里右边这一侧，他是有个通道零和通道一，那我们刚才复制的通道一，通道二，是不是这两个地方呢？啊？不是啊，是从零开始啊，零开始我们可以在这里面给他建个边亮，因为温度一 好，确定要连接温度一这个变量啊，第二个我们建一个温度二，要连接温度二这个变量点击完成之后，我们在这右边，这个一定要点击确定啊，点击全部添加就好，这是我们新的变量，在这边就可以看到啊。温度一，温度二说点数，我们返回，我们用方法在第一个，也就是我们啊剪的标记一下，这个叫 到实时取件，这是啊绝对时间的绝对时间，一个实时取现，没有联动，没有变现 十二号字体 reno， 我们也复制一个图案啊，放在这个点击区分啊，这个叫做相对时间的，相对时间的视频，这是我们点开我们的节约时间，双击它 点开啊，最基本的就是我们的一个基本竖线，那就是我们的背景的颜色啊，我们可以改成白色啊。边线，这个我们可以根据自己啊七种进行一个更改。在这个曲线类型这里，也就是我们马上要会讲到的一个相绝对之间始终曲线和一个什么相对始终曲线啊？我先说一下我们的绝对 标注属性，这里啊我们时间格式，它是以什么，你可以设置为秒啊，多秒变颜色，我们时间单位也可以改成秒钟，这样我们看的更直观一点，更快速一点，当然为了更长一点的看，我们改成分钟也可以啊，根据自己的分数选这边最大值，因为我们刚才最大值设置为一千，所以这里也设置到为一千。 画笔属性这个很重要，直线一，直线二啊，旁边有个问号，这是连接我们刚才建的变量，我们点击这个问号，然后我们可以把它连到温度一， 给他一个啊，绿颜色啊，把这个曲线啊，可以给他稍微加速一点，同样的把曲线给剪一个，好，剪一下我们的温度， 给他一个啊，蓝颜色曲线也稍微加碎点啊，可见度。这个我们可以不设啊，主要是这个地方画笔属性和标注属性这里，这时候我们可以把这个 xo 给他改长一点啊，让我们我们依次能看的更远点。确定啊，这是我们的原本背景为白色，我们这里按钮有什么作用啊？或者怎么设置？我们可以双击 打开按钮，在脚本程序这里啊，我们打开脚本程编辑器这里有个用户窗口，我们因为只建了一个，就是我们窗口零，打开窗口这里我们有一个什么空间二零，空间二一，比如说直接说了实时取件啊，两室区，如果大家不能分辨这个是空间零还是这个是空间零，还有一个方法有一个辅助提示啊，我们在这边 有一个辅助提示，点击他之后勾选构建名称，然后把这个字符调到最大点确定，这时候我们看左边这角有空间零，有空间一，这我们边缘区分啊，双击的第一个按钮还是一样，打开，将变音器打开，用窗口打开窗口零，打开我们的空间零，然后找方法，这个就是我们开启自动采集啊，双击三， 他就在这边是一个脚本啊，我们只要点击保存啊，长脚这个，所以说第一个就是我们的开启啊，我们简单命，由于开启开启开启确定啊，我们这个命，这个叫做 关闭开机，我们在卷本程序这里一样的放在添加上 啊，关闭自动键或者停止自动键啊，我们保存这个叫什么叫删除啊？我们给他起名叫删除， 将全部程序打掉，免疫器用户窗口，窗口零空间零使取线，在方法里面找到我们的删除啊，进入所有曲线数据啊，我们点击保存，点击插啊，这样我们第一个就表演完成了，就是绝对时间，绝对时间就是我们现在根据我们现在时间变化，然后他有曲线变化的，而相对时间是什么意思？我们双击打开来看一下， 打开基本属性这里啊，背景颜色也可以自己设置，我们还是一样设置为白色。标注属性这里啊，我们这边有个分钟是吧，但是因为我是没选取的类型，如果我勾选相对时间，我们再打开标注属性这里这里面啊，他就没有一个那什么了。时间了，我们 把那个最大值改一下，改为一千，但是记住我们这个相对使用曲线，它相对肯定要相对一个人，我们相对一个人作为我们的 x 坐标，所以说我们要勾选一个人作为我们的相对的一个参数，比如说我们为勾选 window 二，因为它最大值二百啊， windows 为一千，这样看着明显把画笔水平这里， 那么这勾选勾选上温度一，因为是温度一相对于温度二啊，所以不要把温度一温度二都画下去了啊，直接拿温度一就好，如果你拿温度二勾进去，你温度二相对于温度二，那他就像这一条直线啊，叫平着直线，看不太出来，我们选一个绿色 啊，就是加退点确定，这个时候我们把按钮同样的设置，因为他和左边的绝对时间在脚本应用上啊，是一样的，但是我们这是空间一啊，然后点击方法，前两个啊都是一致，就不用设，我们主要是一个清空头取件，然后点击保存删掉，确定把按钮的那个文本属性 点确定，这时候我们可以简单的啊，把我们工程运行起来，看一下我们的实际效果，点击工程下载，确定工程下载，然后启动运行 啊，这个时候就能简单看到我们，是吧？这个相绝相对时间他曲线一直在变化，而我们的绝对时间他没有变化， 是为什么呢？因为我们这个时间啊，他是要有一个刷新，你不刷新的话他直接看不出来了，你会发现他这边有一个有一点点那种蓝色和绿色的相交的地方，但是他啊刷新的比较慢，我们可以进行以下这种进行调试。第一种就是我们直接双击我们的啊，这框外面 打一打开一个循环脚板啊，打开脚板一卸，打开我们的用户窗口，选择我们窗口零，这里还有个方法啊，这边有一个刷新刷新窗口啊，让他运行更快一点， 点击保存。还有一种方法就是什么我们双击我们的啊，绝对时间曲线，比如说我双击我们的实时曲线的构件，双击它在标志水平这里，我们因为这边是但时间单位是分钟，我们是归他改成秒钟，然后点击确认那重新运行我们的功能，看一下 针对性啊，这个时候你能看出来我们这边啊随着时间曲线 在变化，而我们的相对时间曲线也在变化，同样的我们验证一下，我们点击关闭赛季啊，我们这边就停止了，我们继续开启赛季啊，我们这边又重新开启赛季，然后点击删删除，也就是清除我们的数据啊，清除完成 啊，右边同样的点击删除啊，他也清楚完成很快他们会有恢复过来，这就是个人组态使曲线啊，两个斜对时间曲线和相对时间曲线一个简单的区分，他主要用于啊，我们 来看一个数据的波动变化啊，第一个就是根据我们的时间，我们的现实时间一个变化值啊，另一个就是根据相对的时间，也就说我们相对哪个变量，相对于我们选中的那个变量，他两者之间的一个变化。 关于这个工程最主要的就是我们的实时学员中画笔属性的设置，也就是我变量的连接，以我们标注使用中时间格式， 我们是要分钟还是秒钟，以我们最大值就根据我们工程队要进行设定。同样的，因为这个实时体验是根据实时啊，时间的一个变化，一定要注意，我们在我们的框啊外面这里双击一下，在循环脚本里面啊，打开这个变频器用户窗口窗口铃啊，在我们这个窗口里面，在方法里面加一个刷新， 你要不断的刷新我们的窗口，我们时间才会能跟得上啊，时时的变化，这是主要的一个关注点，第一点就是我们的画笔属性，我们连接变亮，第二点 就是我们的一个标注水星，第三点啊，也就是我们的一个窗口刷新以及啊相对实验曲线啊，你是相对于谁啊？一定要连接上这个变量，你不连接的话就没有作用啊，本期就是各种组态啊，实时曲线，绝对实验曲线和相对实验曲线的一个介绍， 大家如果有什么不懂的或者不太明白的，可以及时在视频下方提出疑问，我会尽快的解答。好，本期视频就到这里，谢谢大家。
43MCGS
11:21查看AI文稿AI文稿昆仑通派触摸屏应用十四区县县市培训目的，掌握实施区县和历史区县的用法 培训器材触摸屏 bsa 交换机网线和电脑案例触摸屏添加两个窗口，添加两个空间，打开 psc， 添加两个全局变量。 标签一定要公开 下载到 plc 内， 导出标签， 保存标签到记事本， 确认文本编码格式。 打开触摸屏软件，打开设备管理器， 打开设备领，导入标签， 快速链接变亮。 打开实时数据库，添加数据组 必须添加，否则历史曲线无法显示。 再次打开 选择存盘， 否则历史数据不保存。保存数据根据情况选择，越小保存的数据越多。 把要监视的数据添加到曲线组里。 打开用户窗口，添加一个实时窗口和一个历史窗口。 公共窗口选择背景方便，进入后可以返回到监视窗口。 添加一个实时曲线， 再添加一个历史曲线窗口。 配置实时曲线参数 小数点后移位根据自己的需求修改范围也一样。显示单位秒，画面变化快，显示内容少，粉丝则相反。添加监视变量 颜色和线条样式可自选。 配置历史曲线 数据对象，这个要求选择组对象 时间单位要选择妙，方便更准确查看。选择时则鼠标稍微移动一点，就会几分钟过去了。添加监视数据， 修改曲线一和曲线二的名称。当鼠标单击历史窗口时显示的标题， 在监视窗口添加两个切换窗口按钮， 下载模拟看看 已经有数值显示。 打开监视窗口修改变量， 修改后实时显示也跟着变化。 打开立式曲线， 刚才修改的数值没有变化， 原来运行时 刷新未勾选， 再把翻页按钮也勾选，方便查看更多的历史。 再下载试试看， 这时候历史曲线已经刷新了，不点击空间后五秒自动刷新，再多修改，直看看曲线变化。 历史数据以秒为单位，看的内容太少，改成分钟看看。 历史数据显示的时间太短，一般显示一天的内容可以调整下显示单位， 为了演示，我这边就选择分钟， 这个时候好多了，当需要查看一整天，可以修改单位事实，下面控制按钮可以放大缩小。 总结一，监控数据要添加到组，二数据主要保存三、立式曲线控件，勾选控制按钮，方便查看。
69迪恩讲技术
09:33查看AI文稿AI文稿大家好，我是自动化零工，朋友们，大家晚上好，今天咱们来继续学习昆仑通泰的动画钩件，今天咱们来学习实时曲线的动画钩件。 实时实时曲线构建呢，它是用曲线显示一个或者多个变量数值的动画图形，就像一个记录一样，可以实时记录变化量，实时记录变量值的变化情况。嗯，咱们看下这个图片啊，这两个就是一个，这就是两个实时取现的这个动画构件， 这每一个动画勾每一个实时曲线，这样的一个构件呢，最多可以画六条曲线，每个曲线最多有最多三百个数据点。然后呢？嗯，这个实时 曲线构建横坐标，如果为绝对时间的时候，绝对时间就是咱们这个常用的北京时间，他就显示的是变量的值与时间时间的函数关系。 那如果他这个实时曲线构建横横轴坐标啊，为相对时间的话，他就是实现的是一个变量相对另一个变量的变化曲线。可能大家这样说起来啊，比较比较绕，我给大家演示一下。一会啊， 这是我已经做好的一个小例子啊，他们是一个正旋波的，呃，一个温度的正旋波，一个 压力的正旋波，为什么做两呢？为什么要做两个呢？等会给大家看一看啊，你看这两个，这个曲线是一样的啊，因为用的函数也是一样的。 嗯，看这个，呃，外轴啊，是负一百到一百，然后这个横坐标是用的都这两个都是用的这个北京时间。 好，接下来咱们开始实际操作一下啊。好，我把这个关闭。 嗯，实时曲线， 这个 这个我就直接对我直接练唇釉吧， 存在这第四张分成动态实时曲线的应用。 首先咱们啊在这个实时数据库添加两个变量，一个是温度，一个是压力啊，都是用的附点数啊。 好，这个比较简单，这个不用说了吧？好，咱们找到用户窗口，用户窗口实时取现，我这个是之前的这个 啊，两个几个标签，然后咱们先不管了啊，然后咱们在工具箱中找到实时曲线这个构件，这里添加一个，然后呢 复制粘贴一个， 咱们双击这个实时取现动画构件，看基本属性， 这个背景颜色是可以调的啊，咱们可以用改成白颜色，边线颜色不变，这 x 划线外外线都可是可以调的啊。然后然后这里一个绝对时钟取趋势曲线，一个相对时钟趋势曲线， 这个咱们用绝对适中啊，然后标注属性，标注属性，标注颜色， 咱们就还是用黑色标注间隔，时间格是咱们改成小十分钟秒，时间单位一分钟 x 周，长度咱们用一分。 好，这个是外周的一些啊，标注啊，然后把最小值改成负一百到一百啊，然后画笔属性，画笔属性咱们还是咱们选温度， 然后颜色呢咱们用红色，线形也可以选择啊，你看这里最多可以选择添加六条曲线。好确定， 这个咱们改一下啊，然后第二个咱们在基本属性把这个背景颜色也改成白的，然后这个咱们这次用相对时钟趋势曲线 选择压力啊，啊，不是，这个咱们选温度吧，然后呢 标注属性也换一下，这个是负一百 x 轴，你看这里他就不是那个呃，时间的那个，那个那个标注方式了，他就换成这些值了，咱们就选默认的啊，然后画笔属性，这里选择压力， 压力，咱们用蓝色。 好。哎，这怎么还是黑的了 哦，背景颜色在选错了，这里是用白色好，然后呢，嗯，咱们因为这个温度和压力现在没有值，咱们在这个循环角本人啊添加一下， 嗯，打开脚本程序数据对象，然后温度的值等于 们用系统函数， 然后这个是应该是数据，好像是扇 三，然后选择 minute， 不是，是选择这个，这个 second， second 除以二派二乘以三点一四一五九二六， 这个是压力的汁，然后呢，咱们把压力温度也用这个汁， 温度的值也等于这个检查一下有没有问题。 第一行脚本错误，括号二。哦，这个二啊，应该是用的中文的应，咱们应该用英文的这个括号啊，这中文的括号是不行。 好，再检查检查。嗯，没问题了。好，咱保存一下确认，然后下载。 有一百乘以这个 啊，大家看一下啊，压力的值等于一百三 秒的，这个这个时间函数啊，压温度也一样啊。好，接下来咱们下载一下，大家猜这两个曲线会一样吗？大家猜一猜， 咱们看一下啊，显然是不一样的啊，这是为什么呢？为什么温度和压力的值咱们负的一样的值，这两个曲线还不一样呢？ 嗯，因为咱们这个左边这个只是曲线构建呢，咱们是用的这个 绝对时间和 s 坐标是用的绝对时间，然后右边这个呢，是用的相对时间，所以他们的值是不一样的，这个就相当于温度相对于压力的 一个变化，变化曲线，然后呢？这个呢？他是温度相对于时间的一个变化曲线。 是不是假如我改一下呢？啊，我把这个也改回来，我把这个，我把这个改成绝对适中的趋势曲线，然后咱们看一下效果啊，然后这个咱们也用这个 摆个手势，一分钟好不变啊。来，咱们下载看一下。这回一样了吗？大家猜一猜。一样了吗？对，一样了，咱们看一看会不会是跟咱们说的一样。 嗯，你看是不是基本一样的趋势取向， 是吧？一样的吧，看好这程序没有什么问题啊。好，大家学会了吗？ 如果有问题欢迎大家在视频下方留言啊。好，今天的学习到此结束， 点关注不迷路，咱们下集再见。
248自动化林工
15:54查看AI文稿AI文稿昆仑通派触摸屏应用十九 xo 曲线培训目的，掌握 xo 曲线显示的简单方法，培训器材，触摸屏、 dsa 交换机网线和电脑案例添加 soy 曲线显示数据， 打开 bsa， 新建两个全局变量， 数据类型，根据你自己的需要填写。 添加几个按钮，直接给 bsa 的两个变量复制 夹在 bsc 程序到 bsc 中， 打开触摸屏程序，导入标签， 检查下数据，发现有乱码，修改文本的格式，再重新导入一次， 需要添加成组对象，因为 xr 曲线显示的也是组对象。 添加 dlc 全局变量的标签， 添加艾索曲线空间， 修改 ac 曲线的显示范围负一百到一百，修改 y 的显示范围 显示曲线。一，选择数字对象， 打开空间后点击帮助，可以查看当前空间所有的功能。 瞎子验证 修改 bsa 的值，查看 x 关显示曲线， x 的值从零变成四十，但是曲线并没有改变， 排查一下， 打开帮助看看为什么数据不更新， 曲线需要刷新才能更新， 在窗口的循环脚本里添加刷新脚本，只在当前窗口刷新即可。 直接在右侧找到空间的方法， 目前已经显示了一个小点，修改 bsc 的值，测试看下 已经可以显示了， 目前已经可以显示出来了， 可以参考官方范例添加一些功能， 打开自己安装软件的位置，选择八百乘四百八十的程序，打开 app 曲线窗口，官方做的还是比较规矩的，直接复制走， 基本上每个按钮都是用脚本实现功能的， 脚本里面多了些未知的变量，需要搞清楚，不然复制过去也不知道怎么用， 使用阻胎对象浏览，可以查看整个工程的所有变量， 当前这个变量只在两个地方使用， 仔细看下发现是 get， 获取证明是临时用的， 确认黑后直接复制粘贴到自己的工程里， 选中前面的两个节点，一个是窗口名称，一个是空间。 找到主窗口下的 so 曲线，控件直接双击替换，接下来的所有脚本全部修改 添加临时变量，这些变量对数据没什么影响。 最后这个暂停里面没写脚本，估计是窗口里面的脚本。 打开官方范例查看 删除，不用了， 删除后瞎再看看。 一个是增加 x 曲线的范围，一个是增加 y 曲线的范围， 查看帮助看脚本的解释， 原来第一个参数表示的曲线的编号， 官方给的案例用的是曲线二，我们要改成曲线一 再下载试试看， 原来一个是显示点，一个是显示线。 总结， xy 区县也就读数组 xy 的值，记得控件要刷新。
44迪恩讲技术
08:38查看AI文稿AI文稿大家好，我是昆仑同台的技术工程师，下面由我来讲解 mcg 四 pro 实时曲线构建的应用。 实时曲线构建是用曲线显示一个或多个数据对象值的动画图形，单个构件最多支持六条曲线，每条曲线最多三百个数据点。并且重启触摸屏后，实时曲线构件的记录会被清空。用户可在软件工具箱中选择并绘制实时曲线构件。 双击绘制的构建，进入构建属性设置页面，在基本属性功能页，我们可以设置实时曲线构件的背景网格、曲线类型等属性。在标注属性功能页，可以设置实时曲线构件的 x 轴标注、 y 九标注以及锁定 x 轴的起始坐标。注意曲线类型，选择绝对、始终曲线，且 x 轴标注对应位置，设置内容为实践格式和实践单位。 选择相对时钟曲线企业的词组标注对应位置，设置内容为小数位数和最小值。下面介绍画笔属性，画笔属性属于实事取线构件的基本功能，用于关联需要在实时曲线构件上显示的数据对象，并设置曲线的颜色和线形。 接下来我们进行主态演示，运行主态软件，通过菜单栏的文件新建工程选择 tpc 类型， 工程新建完成。假设用户现场有一个温度变量和压力变量，用户希望以曲线的方式显示温度相对时间的变化趋势 以及温度相对压力的变化趋势。对于这种情况，我们就可以选择实时曲线构建的绝对时钟曲线和相对时钟曲线功能。下面进入实时数据库，新增两个对象，双击进入属性设置，修改对象名， 对象类型。为了方便演示，我们进入设备窗口，进入设备管理，添加一个模拟设备， 双击进入模拟设备的设备编辑窗口。关联变量，工程 运行时，变量温度和压力的值将会与通道零和通道一的值保持一致。我们还可修改模拟设备的内部属性，修改压力变量对应的周期 设置完成，点击确认，关闭设备窗口，进入用户窗口，双击窗口零，进入主台画面。 在工具箱中选择实时曲线构件并进行绘制，调整构件大小，复制一个构件。第一个实施 曲线构建，我们用来显示温度、相对时间的趋势，做好标注 对齐。第二个实施曲线构建，我们用来显示温度、相对压力的趋势对齐。 双击第一个实时曲线构建， 进入基本属性功能液。在背景网格位置可以设置 x 轴和 y 轴的主画线数目、次画线数目以及颜色线形，还可设置构建的背景颜色边线、颜色边线线型 以及是否显示背景网格曲线类型。选择绝对始终曲线，指的就是变量相对时间的趋势曲线。下面进入标注属性功能页，设置 x 轴的标注颜色、字体属性， 标注间格、时间格式、时间单位。注意，只有当时间单位选择为小时时，才能锁定 x 轴的起始坐标。这里我们选择分钟设置 x 轴的长度。接下来 这是 y 九的标注颜色、字体属性，标注间隔、小数位数、最小值和最大值。注意标注属性的 x 轴长度， y 轴 标注的最小值，最大值。除了直接设置成一个长链外，还可通过关联变量的方式实现在工程运行时修改设置完成，进入画笔属性功能页， 可以看到一个实时曲线构件，最多可以支持六条曲线同时显示在曲线一位置。关联温度变量设置曲线颜色限行 设置完成，点击确认。接下来双击第二个曲线构建进入基本属性功能页。 我们的目的是想看到温度相对压力的趋势曲线，所以曲线类型选择相对始终曲线，并在这关联变量压力 进入标注属性功能页。修改小数位数最小时 x 是长度以及 y 轴标注中的最小值，最大值 进入画笔属性功能液，在曲线意味着关联面料温度修改颜色限行设置完成， 点击确认。当前实时曲线构件的主要功能设置完成。除此之外，我们还提供了方法，函数供应互使用。调用方法如下，首先我们当前选择的构件 对应的名称为空键。十一、绘制一个标准按钮，双击按钮进入搅拌程序功能页， 再抬起脚本中打开脚本程序编辑器在右侧对向数位置依次展开用户窗口，窗口零找到空间。十一、展开 展开方法。对于实时曲线构建，当前我们提供五个方法函数，分别为开始自动采集数据、停止自动采取数据、清除所有曲线数据，获取构件绘制模式，设置构件绘制模式。本次测试我们选择清除所有曲线数据。 保存进入基本属性功能页，修改按钮名称设置完成，点击确认保存工程模拟运行。 从模拟效果可以看到，第一个曲线构建显示的是温度相对时间的趋势曲线。 第二个曲线构建显示的是温度相对压力的趋势曲线。我们点击清除曲线按钮，第二个构建的曲线被清除，再次点击 仍然被清除。我们主态时的设置是保持一致的，下面我们回到主态软件，双击时是曲线构件。进入可见度功能页， 我们还可以在表达式位置观念一个变量，会表的是实现当表的式的职位。非零时控制构件可见或不可见。总的来说，实时取现构件的主要 作用就是帮助用户以绝对时钟或相对时钟的方式展示目标变量的趋势曲线。关于实时曲线构建的主要功能，我们就讲到这，本期视频到此结束，感谢您的观看。如有疑问可访问我们的官方网址或指点四、零零热线，我们将竭诚为您服务！
85MCGS技术服务
08:38查看AI文稿AI文稿大家好，我是昆仑通泰的技术工程师，下面由我来讲解 mc gspro 实时取现构建的应用。 实时曲线构建是用曲线显示一个或多个数据对象值的动画图形，单个构建最多支持六条曲线，每条曲线最多三百个数据点。并且重启出文凭后，实时曲线构建的记录会被清空。用户可在软件工具箱中选择并绘制实时曲线构建。 双击绘制的构建，进入构建属性设置页面，在基本属性功能页，我们可以设置实时曲线构建的背景网格、曲线类型等属性。在标注属性功能页，可以设置实时曲线构建的 x 轴标注、 y 轴标注以及锁定 x 轴的起始坐标。注意曲线类型，选择绝对始终曲线，其 x 轴标注对应位置，设置内容为实践格式和实践单位， 选择相对时中曲线且 x 组标注对应位置，设置内容为小数位数和最小值。下面介绍画笔属性，画笔属性属于实时曲线构建的基本功能，用于关联，需要在实时曲线构建上显示的数据对象，并设置曲线的颜色和线形。 接下来我们进行主态演示，运行主态软件，通过菜单栏的文件新建工程选择 tpc 类型， 工程新建完成。假设用户现场有一个温度变量和压力变量，用户希望以曲线的方式显示温度相对时间的变化趋势 以及温度相对压力的变化趋势。对于这种情况，我们就可以选择实时曲线构建的绝对时钟曲线和相对时钟曲线功能。下面进入实时数据库，新增两个对象，双击进入属性设置，修改对象名， 对象类型。 为了方便演示，我们进入设备窗口，进入设备管理，添加一个模拟设备。 双击进入模拟设备的设备编辑窗口。关联面料 工程 运行时，变量、温度和压力的值将会与通道零和通道一的值保持一致。我们还可修改模拟设备的内部属性，修改压力变量对应的周期 设置完成。点击确认，关闭设备窗口，进入用户窗口，双击窗口铃，进入主台画面。在工具箱中选择实时曲线构建，并进行绘制调整，构建大小复制一个构建。 第一个实时曲线构建，我们用来显示温度、相对时间的趋势，做好标注 对齐。第二个实时曲线构建，我们用来显示温度、相对压力的趋势 对齐。 双击第一个实时曲线构建，进入基本属性功能页，在背景网格位置可以设置 x 轴和 y 轴的主划线数目、次划线数目以及颜色线形， 还可设置构建的背景颜色边线颜色边线线形 以及是否显示背景网格。曲线类型选择绝对始终曲线，指的就是变量相对时间的趋势曲线。下面进入标注属性功能页，设置 x 轴的标注颜色，字体属性 标注间隔。时间格是时间单位，注意只有当时间单位选择为小时时，才能锁定 x 轴的七十左标，这里我们选择分钟设置 x 轴的长度。 接下来设置歪轴的标注颜色、字体属性标注间隔、小数位数、 最小值和最大值。注意标注属性的 x 轴长度，歪轴 标注的最小值，最大值除了直接设置成一个长量外，还可通过关联变量的方式实现在工程运行时修改设置完成，进入画笔属性功能页，可以看到一个实时曲线构建，最多可以支持六条曲线同时显示 在曲线一位置。关联温度变量 设置曲线颜色线形设置完成，点击确认。接下来双击第二个曲线构建进入基本属性功能页。 我们的目的是想看到温度相对压力的趋势曲线，所以曲线类型选择相对始终曲线，并在这关联变量压力 进入标注属性功能页。修改小数位数最小值、 x 值长度以及歪轴标注中的最小值、最大值 进入画笔属性功能液，在曲线意味着关联面料温度 修改颜色线形设置完成，点击确认。当前实时取现构建的主要功能设置完成。除此之外，我们还提供了方法，函数供应户使用 调用方法如下，首先我们当前选择的构建对应的名称为空间十一、绘制一个标准按钮，双击按钮进入脚本程序功能页， 在抬起脚本中打开脚本程序编辑器，在右侧对向竖位置依次展开用户窗口，窗口零找到空间十一、展开 展开方法，对于实时曲线构建，当前我们提供五个方法函数，分别为开始自动采取数据、停止自动采取数据、清除所有取现数据获取构建绘制模式。设置构建绘制模式。本次测试我们选择清除所有取现数据。 保存进入基本属性功能页，修改按钮名称 设置完成，点击确认保存工程模拟运行， 从模拟效果可以看到，第一个曲线构建显示的是温度相对时间的趋势曲线。第二个曲线构建显示的是温度相对压力的趋势曲线。我们点击清除曲线按钮， 第二个构建的曲线被清除，再次点击仍然被清除，和我们主态时的设置是保持一致的。下面我们回到主态软件， 双击实时曲线构建，进入可见度功能页，我们还可以再表达示位置观念，一个变量或表达式实现，当表达式的指位飞零时控制构建可见或不可见。总的来说，实时曲线构建的主要 作用就是帮助用户以绝对时钟或相对时钟的方式展示目标变量的趋势曲线。关于实时曲线构建的主要功能，我们就讲到这儿，本期视频到此结束，感谢您的观看。如有疑问可访问我们的官方网址或致电四零零热线，我们将竭诚为您服务！
08:28查看AI文稿AI文稿大家好，我是昆仑铜台的技术工程师，下面由我来讲解 mcg 四 pro 实时曲线构建的应用。 实时曲线构建是用曲线显示一个或多个数据对象值的动画图形，单个构件最多支持六条曲线，每条曲线最多三百个数据点，并且重启出文凭后，实时曲线构建的记录会被清空。用户可在软件工具箱中选择并绘制实时曲线构建。 双击绘制的构建，进入构建属性设置页面，在基本属性供应页，我们可以设置实时曲线构建的背景网格、曲线类型等属性。 在标注属性功能页，可以设置实时曲线构建的 x 轴标注、歪轴标注以及锁定 x 轴的起始坐标。注意曲线类型，选择绝对始终曲线，其 x 轴标注对应位置，设置内容为实践格式 和时间单位。选择相对时中曲线，其 x 组标注对应位置，设置内容为小数位数和最小值。下面介绍画笔属性，画笔属性属于实时曲线构建的基本功能，用于关联，需要在实时曲线构建上显示的数据对象，并设置曲线的颜色和现行。 接下来我们进行主态演示，运行主态软件，通过菜单人的文件新建工程选择 tpc 类型， 工程新建完成。假设用户现场有一个温度变量和压力变量，用户希望以曲线的方式显示温度相对时间的变化趋势以及温度相对压力的变化趋势。对于这种情况，我们就可以选择实时曲线构建的绝对时钟曲线和相对时钟曲线功能。下面进入 实时数据库，新增两个对象，双击进入属性设置，修改对象名，对象类型。 为了方便演示，我们进入设备窗口，进入设备管理，添加一个模拟设备。 双击进入模拟设备的设备编辑窗口。关联面料 工程运行时，变量、温度和压力的值将会与通道零和通道一的值保持一致。我们还可修改模拟设备的内部属性，修改压力变量。对 收银的周期 设置完成，点击确认。关闭设备窗口，进入用户窗口。双击窗口铃，进入主台画面。 在工具箱中选择实时曲线构建，并进行绘制调整，构建大小复制一个构建。 第一个实时曲线构建，我们用来显示温度、相对时间的趋势，做好标注 对齐。第二个 实施区间构件，我们用来显示温度、相对压力的趋势对齐。 双击第一个实时曲线构建，进入基本属性功能页。在背景网格位置可以设置 x 轴和歪轴的主画线数目、次画线数目以及颜色线形。还可以设置构建的背景颜色 边线、颜色边线线形以及是否显示背景网格。曲线类型选择绝对始终曲线，指的就是变量相对时间的趋势曲线。下面进入标注属性功能， 设置 x 组的标注颜色，字体属性 标注间隔。时间格是时间单位，注意只有当时间单位选择为小时时，才能锁定 x 轴的七十坐标，这里我们选择分钟设置 x 轴的长度。 接下来设置歪轴的标注颜色、字体属性，标注间隔、小数位数、最小值和最大值。 注意标注属性的 x 轴长度，歪轴标注的最小值，最大值除了直接设置成一个长量外，还可通过关联变量的方式实现在工程运行时修改设置完成，进入 进入画笔属性功能页，可以看到一个实时曲线构建，最多可以支持六条曲线同时显示在曲线一位置。关联温度变量 设置曲线颜色线形设置完成，点击确认。接下来双击第二个曲线构建进入基本属性功能页。 我们的目的是想看到温度相对压力的趋势曲线，所以曲线类型选择相对始终曲线，并在这关联变量压力 进入标注属性功能页。修改小数位数最小值 x 是长度 以及歪轴标注中的最小值，最大值进入画笔属性功能液，在曲线意味着关联面料温度 修改颜色现行设置完成，点击确认。当前实施渠县构建的主要功能设置完成。除此之外，我们还提供了方法，函数供应户使用 调用方法如下，首先我们当前选择的构建对应的名称为空间。十一、绘制一个标准按钮， 双击按钮进入脚本程序功能液，在抬起脚本中打开脚本程序编辑器，在右侧对向数位置依次展开用户窗口，窗口零 找到空键。十一、展开展开方法对于实时曲线构建，当前我们提供五个方法函数，分别为开始自动采取数据、停止自动采取数据清除所有曲线数据获取构建绘制模式，设置构建绘制模式。 本次测试我们选择清除所有曲线数据。保存进入基本属性功能页，修改按钮名称 设置完成，点击确认保存工程模拟运行， 从模拟效果 可以看到，第一个曲线构件显示的是温度相对实践的趋势曲线。第二个曲线构件显示的是温度相对压力的趋势曲线。我们点击清除曲线按钮，第二个构件的曲线被清除， 再次点击仍然被清除，和我们主态时的设置是保持一致的。下面我们回到主态软件， 双击实时曲线构建，进入可见度功能页，我们还可以在表达示位置观念一个变量或表达示实现，当表达示的指位非零时控制构建可见或不可见。 总的来说，实时曲线构建的主要作用就是帮助用户以绝对时钟或相对时钟的方式展示目标变量的趋势曲线。 关于实时曲线构建的主要功能，我们就讲到这儿，本期视频到此结束，感谢您的观看。如有疑问可访问我们的官方网址或致电四零零热线，我们将竭诚为您服务！
44闲学大法师
04:14查看AI文稿AI文稿今天给大家讲解一下触发唇盘画曲线。先给大家展示一下成果， 我们使用触发存盘来实现这个功能，这边生成了一个值，然后我们当触发变量为一的时候，也就是 p r c 触发， 然后我们就会进行存盘，现在我说是一秒钟一存。好，今天主要演示的就是一个画曲线的功能， 那这个是一秒钟一画，他会一一直往前推进， 一直往前推进的一个功能。嗯，现在给大家讲解这个功能 怎么实现的，这边我主要是要使用的两点，一个是一个存盘组进行存盘，存盘组呢我们主要使用的是叫定时存盘，然后这个存盘周期要写成零，我们做一个触发存盘。 好，这边呢我们刚刚那个随机变动的不变量呢，我们使用了一个叫模拟设备，在我们这个驱动里面就可以找到 通用，然后会有个模拟器，模拟设备就是模拟一个设备的作用，然后呢 我们每一个模拟设备呢，在这个位置都可以去设置一个模拟设备的值，就是他从最大到最小的一个值，然后多长时间一改变，这边我们都可以进行设置的。 之后呢我们看一下，主要是一个唇盘组，把你想要画曲线的值，当线值放到唇盘组里面去，比如你有很多， 我就可以放很多个，这个是随机的，可以自己。然后之后呢我们使用的是后台策略，比如循环策略，那循环策略呢？前面是可以设置循环时间的，这个大家都知道，然后中间使用我们的触发变量，也可以是我们自己的 plg 变量，这个触发变量是我自己起的名字，大家可以随机改成自己想要的变量， 然后后面呢就是一个 severed delay， 就是一个触发存盘，这个怎么找到呢？大家可以看一下，我们可以快速的在这个位置找到一个存盘构建， 然后呢这是个固定的一个脚本， 咱们可以在这边用户窗口一，他会有一个纯派浏览勾件，看到没有方法好。 这个存盘浏览的一个脚本呢是触发存盘，就要使用这个脚本就可以实现，这个我们是可以在我们的脚本库里搜索到的处理对象， 然后也可以像这样写感叹号，加存盘名称就可以实现。然后呢我们这边为什么是然后之后呢？去刷新一个存盘的一个构建，这个时候呢我们就刚刚在点开数据存盘浏览，就是在哪个窗口点哪个窗口， 然后点开存盘浏览这个构建，然后点方法，然后里面会有个 fresh， 我们就是找到这行点击 fresh 你看他就可以有了，他会 存一次存一次，刷一次，存一次刷一次，大家可以看到我们这个效果。然后之后呢我们就点开我们的实时曲线， 找到实时曲线，然后呢实时曲线呢这边会有个数据来源，我们选择我们存盘组就可以。然后呢这边有个存盘长度十单位是秒间隔一。然后曲线呢我们选择当前当前值，就是我们勾选的时候，他会让你选择曲线的一个值， 我们先就一个值嘛，说明你选择当前这个，然后选择当前值啊，最大一千，坐标零。 然后输出信息呢，就是我们这个输出呢还是可以对外，就是取件可以对外输出，要的话就写，不要的话这边可以不写高低属性的，这边主要有个刷盘周期，我们可以写一秒，然后在一秒钟一刷，就是一秒钟跳一下，一秒钟跳一下可以实现这个功能。 这个就是我们的主的一个存盘，定时存盘和一个实历史曲线的一个绘制功能。
08:41查看AI文稿AI文稿大家好，我是昆仑同台的技术工程师，下面由我来讲解 m c j 十 pro 实时曲线构建的应用。 十四曲线构建是用曲线显示一个或多个数据对象值的动画图形，单个构建最多支持六条曲线，每条曲线最多三百个数据点。并且重启触摸屏后，十四曲线构建的记录会被清空。用户可在软件工具箱中选择并绘制十四曲线构建。 双击绘制的构建，进入构建属性设置页面，在基本属性公里，我们可以设置实时曲线构建的背景网格、曲线类型等属性。在标注属性公里， 可以设置实时曲线构建的 x 轴标注、 y 轴标注以及锁定 x 轴的起始坐标。注意曲线类型，选择绝对、始终曲线，其 x 轴标注对应位置，设置内容为时间格式和时间单位， 选择相对时钟曲线。 tx 指数标注对应位置，设置内容为小数位数和最小值。下面介绍画笔属性，画笔属性属于十四曲线构建的基本功能，用于关联需要在十四曲线构建上显示的数据对象，并设置曲线的颜色和线型。 接下来我们进行主态演示，运行主态软件，通过菜单栏的文件新建工程，选择 t、 p、 c 类型。 工程新建完成，假设用户现场有一个温度变量和压力变量，用户希望以取 线的方式显示温度相对时间的变化趋势以及温度相对压力的变化趋势。对于这种情况，我们就可以选择实时曲线构建的绝对时钟曲线和相对时钟曲线功能。下面进入实时数据库，新增两个对象， 双击进入属性设置，修改对象名，对象类型。 为了方便演示，我们进入设备窗口，进入设备管理，添加一个模拟设备， 双击进入模拟设备的设备编辑窗口。关联变量， 工程运行时，变量温度和压力的值将会与通道零和通道一的值保持一致。我们还可修改模拟设备的内部属性，修改压力变量对应的周期 设置完成，点击确认，关闭设备窗口，进入用户窗口，双击窗口铃，进入主台画面。在工具箱中选择实时曲线构建，并进行绘制调整，构建大小复制一个构建。 第一个实时曲线构建，我们用来显示温度、相对时间的趋势，做好标注 对齐。第二个实时曲线构建，我们用来显示温度、相对压力的趋势 对齐。 双击第一个实时曲线构建，进入基本属性公理页。在背景网格位置可以设置 x 轴和 y 轴的主划线数目、次划线数目 以及颜色线型，还可设置构建的背景颜色、边线颜色、 变线线型以及是否显示背景网格。曲线类型选择绝对始终曲线，指的就是变量相对时间的趋势曲线。下面进入标注属性功能页，设置 x 轴的标注颜色、字体属性， 标注间隔、时间格式、时间单位。注意，只有当时间单位选择为小时时，才能锁定 x 轴的七十坐标，这里我们选择分钟设置 x 轴的长度。 接下来设置 y 轴的标注颜色、字体属性，标注间隔、小数位数、最小值和最大值。注意 标注属性的 x 轴长度， y 轴标注的最小值，最大值除了直接设置成一个长量外，还可通过关联变量的方式实现在工程运行时修改设置完成，进入画笔属性功能页，可以看到一个实时曲线构建，最多可以支持六条曲线同时显示 在曲线一位置。关联温度变量 设置曲线颜色，线型设置完成，点击确认。接下来双击第二个曲线构建进入基本属性功能页。 我们的目的是想看到温度相对压力的趋势曲线，所以曲线类型选择相对时钟曲线，并在这关 半年变量压力 进入标注属性功能页。修改小数位数最小值、 x 值长度以及 y 轴标注中的最小值、最大值 进入画笔属性功能页。在曲线意味着关联变量温度 修改颜色现行设置完成，点击确认。当前十四曲线构建的主要功能设置完成。除此之外，我们还提供了方法，函数供应户使用 调用方法如下，首先我们当前选择的构件对应的名称为控件十一、绘制一个标准按钮， 双击按钮进入脚本程序功能页，在抬起脚本中打开脚本程序编辑器，在右侧对向数位置依次展开用户窗口，窗口零 找到空间。十一、展开展开方法对于十四曲线构建，当前我们提供五个方法函数，分别为开始自动采集数据、停止自动采集数据、清除所有曲线数据获取构建绘制模式，设置构建绘制模式。 本次测试我们选择清除所有曲线数据。保存 进入基本属性功能页，修改按钮名称 设置完成，点击确认保存工程 模拟运行。 从模拟效果可以看到，第一个曲线构建显示的是温度相对时间的趋势曲线。第二个曲线构建显示的是温度相对压力的趋势曲线。我们点击清除曲线按钮， 第二个构件的曲线被清除，再次点击仍然被清除，和我们主态时的设置是保持一致的。下面我们回到主态软件 双击十是曲线构建。进入可见度功能页，我们还可以在表达式位置关联一个变量或表达式实现，当表达式的值为非邻时，控制构件可见或不可见。 总的来说，实时曲线构建的主要作用就是帮助用户以绝对时钟或相对时钟的方式展示目标变量的趋势曲线。关于实时曲线构建的主要功能，我们就讲到这儿， 本期视频到此结束，感谢您的观看。如有疑问可访问我们的官方网址或致电四零零热线，我们将竭诚为您服务！
08:22查看AI文稿AI文稿大家好，我是昆仑通泰的技术工程师，下面由我来为大家讲解 xy 曲线构建。 工具箱中的 xy 曲线构件有两个功能，一、绘制二维坐标数据 x y， 便于直观的观察 y 随 x 的变化情况。二、 x 轴按某一正整数递增，反映一组数据的变化。趋势 曲线数据有三个来源，历史数据 csv 字符串支持八条曲线同时绘制，每条曲线最大可加载并显示两万零四百八十个数据点。绘制好 xy 曲线构建后，双击 构建或右键点击属性，会弹出构建的主派配置对话框，包括基本属性标注属性、曲线属性和可见度属性。其中通过基本属性设置 xy 曲线的背景网格、背景颜色、边线颜色和边线线型。 通过标准属性页设置曲线的 x 轴标注和 y 轴标注。通过曲线属性页设置 x、 y 曲线构建的曲线类型、曲线选择数据来源、画笔属性和简式输出。 在可见度页面通过表达式的值来控制构建是否可见 xy 曲线。构建的曲线类型分为 xy 曲线和趋势图。每种曲线类型的数据来源分为字符串、 csv 和历史数据。 下面为大家介绍第一种曲线类型，用 xy 曲线显示历史数据。 我们在曲线属性功能页中选择曲线类型为 x y 曲线数据来源为历史数据。设置好 x y 坐标所在的组对象数据，起点时间和终点时间。 x 和 y 值的来源变量 解释输出的作用是将鼠标移动到 xy 曲线构件上时，按下鼠标左键，鼠标所在位置出现十字交叉线，交叉点的 xy 坐标值就是 x 和 y 值的解释输出内容， 我们将 x 和 y 值的显示输出关联到变量即可通过数框构建查看鼠标所在点的坐标值。在本实力 中， x 轴的数据来源于 dtr 一的历史数据， y 轴的数据来源于 dtr 二的历史数据。改变 dty 和 dtr 的历史数据并刷新 xy 曲线的形状也随之发生变化。 下面为大家进行主态演示。首先，在实时数据库中，主态好如图所示的对象，其中格若普一的对象类型为主对象，其他对象的数据类型为伏点数。 格若普一的存盘方式是定时存储到次盘，存盘周期为零， 他的主对象成员是对他一和对他二。 然后我们进入用户窗口， xy 曲线历史 曲线。 为了演示的延续性，我们已经提前组太好，如图所示的画面。下面为大家进行介绍。所有的输入框构件都组太好了，他们左侧注视中的变量， 所有按钮都组合好了他们上方或左侧注视中的脚本。程序 报表构建的第一行是静态文本， 从第二行开始，数据来源类型是历史数据， 他的显示属性功能也 设置如图所示。关联的组队项名为格偶普一。报表第一列到第三列显示的内容依次是数据时间、对特一和对特二。显示内容都为显示记录 xy 曲线的基本属性功能页设置如图所示。标注属性功能页如图所示。曲线属性功能页设置如图所示。 曲线类型为 xy 曲线，曲线选择为曲线一。数据来源为历史数据组，对象为格尔普一， 起点时间和终点时间，如图所示。 x 指关联变量 a 套一， y 指关 关联变量对太二，其中对太一和对太二的值从格若普一中选择解释输出的 x 值关联变量 x 输出歪值关联变量歪输出。 点击菜单栏的查看按钮，选择辅助提示， 点击构建名称前的复选框，确定保存设置。可以看到 xy 曲线构建为控键零 包表，构件为控件十九。双击窗口空白处， 可以看到窗口的循环脚本，如图所示，他的 作用是将控件十九每隔一秒刷新一次。 下面为大家进行模拟运行演示。点击下载运行按钮，点击工程下载，下载成功后点击启动运行。 然后我们在对他一和对他二的输入框中任意输入几组数值，在保存到内存中。 此时的历史数据已经可以通过 xy 曲线构建下方的刷新按钮，调用脚本显示到 xy 曲线构建上， 但为了贴合实际，避免在实际应用中出现意外掉点，使内存中的数据来不及保存而消失的情况，我们在将历史数据保存到内存中后，立即点击保存到磁盘按钮，要用函数使内存中的数据立刻被保存到磁盘， 否则即使勾选了存盘方式为定时存储到磁盘，系统也不会立刻将内存存储到磁盘，而是需要等待六十秒，等系统自动刷盘后，才会将内存中的数据存储到磁盘中。 我们点击保存到磁盘按钮，然后刷新构件，使曲线显示到 xy 线构建上， 然后点击清除按钮，调用函数使曲线一在构件上消失， 要用该函数，只是清除构建上的显示，并没有清除实际存储中的数据。此时点击刷新按钮，曲线依然会在 xy 曲线构建上显示。 然后我们点击删除所有数据按钮，删除所有储存中的数据。点击清除按钮后，再点击刷新按钮， xy 曲线构建中不会再有曲线出现。 解释输出值的相关内容将在下一个 xy 曲线类型的演示中为大家讲到。数据来源是历史数据的 xy 曲线就为大家演示到这里。
25MCGS技术服务
08:38查看AI文稿AI文稿大家好，我是昆仑同台的技术工程师，下面由我来讲解 mc gspro 实时取现构建的应用。 实时曲线构建是用曲线显示一个或多个数据对象值的动画图形，单个构建最多支持六条曲线，每条曲线最多三百个数据点，并且重启出文凭后，实时曲线构建的记录会被清空。用户可在软件工具箱中选择并绘制实时曲线构建。 双击绘制的构建，进入构建属性设置页面，在基本属性功能页，我们可以设置实时曲线构建的背景网格、曲线类型等属性。在标注属性功能页，可以设置实时曲线构建的 x 轴标注、 y 轴标注以及锁定 x 轴的起始坐标。注意曲线类型，选择绝对始终曲线，其 x 轴标注对应位置，设置内容为实践格式和实践单位， 选择相对时中曲线起 x 轴标注对应位置，设置内容为小数位数和最小值。下面介绍画笔属性，画笔属性属于实时曲线构建的基本功能，用于关联，需要在实时曲线构建上显示的数据对象，并设置曲线的颜色和线形。 接下来我们进行主态演示，运行主态软件，通过菜单的文件新建工程选择 tpc 类型， 工程新建完成。假设用户现场有一个温度变量和压力变量，用户希望以曲线的方式显示温度相对时间的变化趋势 以及温度相对压力的变化趋势。对于这种情况，我们就可以选择实时曲线构建的绝对时钟曲线和相对时钟曲线功能。下面进入实时数据库，新增两个对象，双击进入属性设置，修改对象名， 对象类型。 为了方便演示，我们进入设备窗口，进入设备管理，添加一个模拟设备， 双击进入模拟设备的设备编辑窗口。关联面料 运行时，变量、温度和压力的值将会与通道零和通道一的值保持一致。我们还可修改模拟设备的内部属性，修改压力变量对应的周期 设置完成，点击确认，关闭设备窗口，进入用户窗口，双击窗口铃，进入主台画面。在工具箱中选择实时曲线构建，并进行绘制调整，构建大小复制一个构建。 第一个实时曲线构建，我们用来显示温度、相对时间的趋势，做好标注 对齐。 第二个实时取钱构件，我们用来显示温度、相对压力的趋势 对齐。 双击第一个实时曲线构建。进入基本属性功能页，在背景网格位置可以设置 x 轴和 y 轴的主划线数目、次划线数目以及颜色线形， 还可设置构建的背景颜色边线颜色边线线形 以及是否显示背景网格曲线类型。选择绝对时钟曲线指的就是变量相对时间的趋势曲线。下面进入标注属性功能页，设置 x 轴的标注颜色、字体属性， 标注间隔、时间格式、时间单位。注意，只有当时间单位选择为小时时，才能锁定 x 轴的汽车式坐标。这里我们选择分钟设置 x 轴的长度。 接下来设置歪走的标注颜色、字体属性标注间隔、小数位数、 最小值和最大值。注意标注属性的 x 轴长度外走 标注的最小值，最大值除了直接设置成一个长量外，还可通过关联变量的方式实现在工程运行时修改 设置完成，进入画笔属性功能页，可以看到一个实时曲线构建，最多可以支持六条曲线同时显示在曲线一位置。关联温度变量 设置曲线颜色线形设置完成，点击确认。接下来双击第二个曲线构建进入基本属性功能页。 我们的目的是想看到温度相对压力的趋势曲线，所以曲线类型选择相对始终曲线，并在这关联变量压力 进入标注属性功能页，修改小数位数 最小值、 x 值长度以及歪轴标注中的最小值、最大值 进入画笔属性功能液，在曲线意味着关联面料温度修改颜色线形 设置完成，点击确认。当前十四渠县构建的主要功能设置完成。除此之外，我们还提供了方法，函数供应户使用 调用方法如下，首先我们当前选择的构建对应的名称为空间十一，绘制一个标准按钮，双击按钮进入脚本程序功能页， 在抬起脚本中打开脚本程序编辑器，在右侧对向竖位置依次展开用户窗口，窗口零找到空间十一、展开 展开方法，对于实时曲线构建，当前我们提供五个方法函数，分别为开始自动采取数据、停止自动采取数据清除所有取现数据获取构建绘制模式，设置构建绘制模式。 本次测试我们选择清除所有曲线数据。保存进入基本属性功能页，修改按钮名称 设置完成，点击确认保存工程模拟运行， 从模拟效果可以看到，第一个曲线构建显示的是温度相对时间的趋势曲线，第二个曲线构建显示的是温度相对压力的趋势曲线。我们点击清除曲线按钮，第二个构建的曲线被清除， 再次点击仍然被清除，和我们主态时的设置是保持一致的。下面我们回到主态软件， 双击实时曲线构建，进入可见度功能页，我们还可以再表达是位置观念，一个变量会表达是 实现当表的四类指位，非零时控制构建可见或不可见。总的来说，实时曲线构建的主要 作用就是帮助用户以绝对时钟或相对时钟的方式展示目标变量的趋势曲线。关于实时曲线构建的主要功能，我们就讲到这儿， 本期视频到此结束，感谢您的观看。如有疑问可访问我们的官方网址或致电四零零热线，我们将竭诚为您服务！
09:57查看AI文稿AI文稿大家好，我是自动化零工，朋友们，大家晚上好，今天咱们来继续学习昆仑通泰的动画勾件，今天咱们主要学习历史数数据存盘与历史曲线。 好，首先咱们看，嗯，先看一下昆仑通泰数据存盘的流程啊啊，右边这个就是一个流程图，存盘的一个流程图啊，然后先添加驱动，然后选择 psc 地址，添加通道 关联变量，然后添加主对象，然后再设置主对象存款属性。 啊，这个组对象啊啊，这个边量既可以是整形啊，整数，浮点数，支付串都可以的。然后有两个需要注意的地方，一种是定 存储到磁盘，历史数据会存储到磁盘，重启 tpc 以后，这个历史数据仍然存在啊，历史存储到磁盘有六十秒写入间隔， 然后定时定时存储到内存呢，这个历史数据只是存储到了系统的内存，当这个设备，当这个触摸屏一掉电的时候，再重启，他这个数据就没有了啊，大家一定要注意这个这两个区别， 这个还有磁盘剩余可用空间不足百分之十或小于五兆时，他会自动删除最早的百分之二十一个组对象，每次最多删除十二点五兆的历史数据。 哎，这个这个就是一个历史曲线的构建，它是实现了历史数 数据的曲线浏览功能，运行时呢，历史曲，历史曲线能够根据需要，能够根据需要画出相应历史数据的趋势效果图，他最多支持十六条曲线，每条曲线最多加载八万六千四百个呃，数据点。 那接下来咱们看一下实际的例子啊， 这是我已经已经做好的一个小栗子，咱们来看一下， 咱们这里啊，加了两个变量，一个是温度，一个是压力，然后我就会，我都把它， 啊，对，这是啊，丝丝的一个一个枝啊，这是丝丝的枝，然后这个历史曲线呢？你看 这个值不断的变化，也在不断的存储，然后这边咱们这个窗口也会不断的调样数据，这是过去， 过去某个时刻的。呃，历史数据曲线还在不断的刷新啊，这里可以调节，你看，然后当你这个光标啊移到相应的位置时，位置时，他这个数据也会发生相应的变化。 好，这个怎么做的呢？咱们来实战一下啊， 好，把这些删除掉， 这两个就不删除了啊，这两个是比较简单的 历史数据定存为 数据困难通态，数据存盘与历史曲线 咱们结合的。这个，这个啊，咱们先走一遍，先去。呃，找这个设备窗口啊，添加通道， 找到模拟设备，如果你有真的设备，你就用真的这个 prc 就可以了啊，咱们没有，咱们手头没有，然后但是先就用这个模拟设备，然后添加通道，这是之前添加的两个变量啊，一个温度，一个压力，然后咱们把对应的通道链接上， 好，这样就可以了，然后咱去实时数据库添加新增，新增一个，然后呢 修改下属性，这个咱们把它设置为主对象。为什么要设置主对象？因为如果咱们要进行数据存盘的话，就要把这个温度和压力添加到主对象里边去， 然后咱们把它改成数据组，组对象组对象，然后先把温度增加，压力增加，然后这里有存盘属性，存盘属性不存盘，定时存储到持盘，这个是永久存储的，然后还有一种是定时存储到内存掉电清除 啊，咱们选择定时，纯属的磁盘，纯属周期啊，咱们就选十乘零点一秒吧，纯属空间 二百兆。然后检查啊，确认，然后咱们到这个用户窗口，用户窗口，然后 在工具箱中，工具箱中找到历史曲线这一个动画构件，然后把它拉出来，然后双击就可以修改他相应的属性了啊， 背景颜色可调整的，然后咱们改成白色，还显示网络吗？不显示了， 然后数据来源一定要选择啊，如果没有数据来源的话，他就不会画曲线的。选择数据组标注设置，标注设置，咱们选择呃，一分钟吧，然后对应的是十分秒， 这里曲线其实点咱们就选默认的当前时刻的存盘数据曲线设置，因为咱们就选了两条曲线，然后咱们就把这两条设置一下。曲线一，曲线内容是温度 颜色，咱们用红色，曲线二，曲线二，咱们选择压力颜色选，选择蓝色啊，这个单位忘忘填了，这个温度是摄氏度，这单位你不填的话，他在显示的时候是没有没有单位的啊，然后这个是怕， 然后最大值都选择零到一千，最大最小值都选择零到一千。输出信息输出信息这个，嗯，这里是最近的输出变量，然后咱们这个可以选择一下， 然后高级属性高行形式运行时显示曲线翻页，就是就是刚才咱们看到例子下面的左下角那一部分，然后把这个勾选上，运行时显示曲线 信息，显示窗口也勾选一下，自动刷新数据，然后咱们改成三秒 好，信息显示窗口跟随光标移动，这个也选上。好，咱们确认。 好，接下来咱们运行一下， 你看横坐标，他是就是显示了十分钟，过去十分钟的这个数据， 大家说为，呃，怎么就看到一条曲线，其实啊，这两个呃模拟的数据都是一，他是同时都是一样的，所以咱们在看图中看到的就是这一条曲线啊， 不信的话，嗯，这样咱们再添加几个，添加一下标签， 显示输出这个数字输出，然后咱们代表的是温度， 上边温度，下边是压力，咱们再选一个， 确认上边温度，下边 压力，然后集中均匀分布。呃，这个咱们把这个网络网格啊，还是显示上吧，显示上，这样能看出来更好一些。好，然后咱们重新下载一下， 这是实时曲线，这是历史曲线，大家看到了吗？这里是有有一些穴位的差别的啊， 然后咱们看这个数据，他基本上是一样的啊，所以，所以咱们在图形上，在曲线上看着就跟一条就跟一条线似的，实际上他是两条线啊。 啊，这个可以挪动位置哎， 还可以挪，这个也可以，这个还可以设置时间范围啊， 可以设置最近一一分钟的，嗯，它是可以设置的啊， 咱们在工程中经常用到，需要用到这些功能，大家一定要多多的实践，多多的动手啊。这个古人有句诗怎么说来着 啊，纸上得来终觉险，觉知此事要恭行，咱们只有多多的实践，嗯，才能更好的掌握理解透彻啊。好，今天的学习到此结束， 大家有疑问的话可以在视频下方留言， 点关注不迷路，咱们下集再见！
292自动化林工
07:40查看AI文稿AI文稿xy 曲线构建工具箱中的 xy 曲线构建有两个功能，一、绘制二维坐标数据 xy， 便于直观的观察歪随 x 的变化情况。 二、 x 轴按某一正整数递增，反映一组数据的变化。趋势曲线数据有三个来源，历史数据。 csv 字符串支持八条曲线同时绘制，每条曲线最大可加载并显示两万零四百八十个数据点。 绘制好 xy 曲线构建后，双击构建或右键点击属性，会弹出构建的主态配置对话框，包括基本属性、标注属性、曲线属性和可见度属性。其中通过基本属性设置 xy 曲线的背景网格、背景颜色、 边线颜色和边线线型。通过标准属性页设置曲线的 x 轴标注和歪轴标注。通过曲线属性页设置 xy 曲线构建的曲线类型、曲线选择数据来源、画笔属性和简式输出。 在可见度页面通过表达式的值来控制构建是否可见。 xy 曲线构建的曲线类型分为 xy 曲线和趋势图。每种曲线类型的数据来源分为自负串、 csv 和历史数据。 下面为大家介绍第一种曲线类型，用 xy 曲线显示历史数据。 我们在曲线属性功能页中选择曲线类型为 xy 曲线数据来源为历史数据。 设置好 xy 坐标所在的组对象数据、起点时间和终点时间。 x 和 y 值的来源变量。 解释输出的作用是将鼠标移动到 x y 曲线构件上时，按下鼠标左键，鼠标所在位置出现十字交叉线，交叉点的 x y 坐标值就是 x 和 y 值的解释输出内容。 我们将 x 和 y 值的解释输出关联到变量，即可通过数框构建查看鼠标所在点的坐标值。 在本实力中， x 轴的数据来源于 data 一的历史数据， y 轴的数据来源于 data 二的历史数据。改变 data 一和 data 二的历史数据并刷新 xy 曲线的形状也随之发生变化下 为大家进行组态演示。首先，在实时数据库中，组态好，如图所示的对象，其中 group 一的对象类型为组对象，其他对象的数据类型为辅点数。 grop 一的存盘方式是定时存储到次盘，存胖周期为零，他的组对象成员是 data 一和 data 二。 然后我们进入用户窗口， xy 曲线历史曲线。 为了演示的延续性，我们已经提前组态好，如图所示的画面，下面为大家进行介绍。所有的输入框构键都组态好了，他们左侧注视中的变量， 所有按钮都组太好了，他们上方或左侧注视中的脚本程序 报表构建的第一行是静态文本， 从第二行开始。数据来源类型是历史数据，它的显示属性功能页设置如图所示。关联的对象名为 group 一。 报表第一列到第三列显示的内容依次是数据时间 data 一和 data 二。显示内容都为显示记录 xy 曲线的基本属性，功能页设置如图所示。标注属性功能 如图所示。曲线属性功能页设置如图所示。曲线类型为 xy 曲线，曲线选择为曲线一。数据来源为历史数据组对象为 group 一，起点时间和终点时间如图所示。 x 值关联变量 data 一，歪直关联变量 data 二，其中 data 一和 data 二的直从 group 一中选择解释输出的 x 值关联变量， x 输出， y 值关联变量歪输出。 点击菜单栏的查看按钮，选择辅助提示，点击构建名称前的复选框，确定保存设置。 可以看到 xy 曲线构建为空间零包表，构件为空间十九。双击窗口空白处， 可以看到窗口的循环脚本，如图所示，它的作用是将空间十九每隔一秒刷新一次。 下面为大家进行模拟运行演示。点击下载运行按钮，点击工程下载，下载成功后点击启动运行。 然后我们在 data 一和 data 二的输入框中任意输入几组数值，再点击纯盘按钮， 此时的历史数据已经可以通过 xy 曲线构件下方的刷新按钮调用脚本显示到 xy 曲线构件上， 但为了贴合实际，避免在实际运用中出现意外掉电，使内存中的数据来不及保存而消失的情况，我们在将历史数据存盘后，立即点击刷盘按钮，要用函数使数据立刻被保存到磁盘， 否则即使勾选了存盘方式为定时存储到磁盘，系统也不会立刻将数据存储到此盘，而是选 需要等待六十秒，等系统自动刷盘后才会将数据存储到磁盘中。我们点击刷盘按钮，然后刷新构件，使曲线显示到 xy 曲线构件上，然后点击清除按钮，调用函数使曲线一在构件上消失， 要用该函数，只是清除构件上的显示，并没有清除实际存储中的数据。此时点击刷新按钮，曲线依然会在 xy 曲线构件上出现。然后我们点击删除所有数据按钮，删除所有储存中的数据， 点击清除按钮后，再点击刷新按钮。 xy 曲线构建中不会再有曲线出现，显示输出值的相关内容 将在下一个 x y 曲线类型的演示中为大家讲到。数据来源是历史数据的 xy 曲线就为大家演示到这里。
49闲学大法师
09:21查看AI文稿AI文稿好，来看一下这个昆仑通热的画面，我们点击模拟启动运行好，可以看到他有一个开机界面，然后大概是再来看一遍，这里有一个开机界面， 然后过几秒之后，然后这个开机界面自换，自动切换到另一个界面。那么这个视频与大家分享一下如何做这个开机界面。我们现在退出去看一下这个文件的用户窗口，我们查看工作台用户窗口， 那么那么我们这个演示的工程文件的话，它是有许多的工程窗口。首先这一个开机的欢迎界面，那么就是在这个启动画面里面，后边的后边的话我们就相当于可以说，嗯，主要的核心部分就是中间的这个 give， give， 嗯，就说这个图片就是一个动图，动图怎么怎么查他一个动图呢？我们比如说我们可以把它删了， 那我们点一下删除 好，删除，删除了之后我们这里 gif 好，我们给他框一下，大概就是这么大的一个大小， 那么这个图片的话，中间的这个图片，那么我们就说可以播放任何一个动图了，比如说如果说你有公司的一个动图的 logo 啊，也可以添加进去，那么我在网上直接找了一个，就是我们搜这个图片动图吗？我找一下，比如说我找一个，随便找一个，比如说这个吧， 你看这有个篮球在来回跳，我们可以做到这个开机画面，我们先下载下来，可以看到他后边的格式是 gif 格式，看下载下载的桌面。好，下载下来之后，我们找到这个昆仑图案，我们双击打开，然后添加这个图片， 哎，点击确定啊，我们现在再来看下效果啊。点击工具啊，我们点击这个工具模拟运行，是否需要保存？保存先工程下载，然后我们启动运行 好，可以看到了他的画面变了。呃，为什么就说，哎，我想说，比如说我想把这个开机界面， 刚才演示的是这个开机界面打开之后，几秒钟之后就跳到另一个界面，那么这个自动跳转界面是怎么做的呢？ 再查看工作台用户窗口，我们看一下在第一个窗口启动窗口，我们点击一下窗口属性，这里可以看到，这里有一个就说循环脚本，在这个循 循环脚本这个位置，它有一个就说 set window， 就是打开另一个窗口，打开的是首页一，我们看一下首页一， 查看工作台用户窗口，首页一，首页，好，这个就是首页，哎，就是这个窗口，这里这个窗口中我们加了一个函数，然后打开这个窗口，然后后面这个一是什么意思？我等一下与大家分享。 嗯，比如说，哎，我看一下啊，再来看一下工作台用户窗口 设备属性啊，他是打开这个首页，然后逗号一，这什么意思呢？我们看一下怎么怎么来写这个吧。比如说我现在不想，不想等几几秒钟之后就说这个两千毫米，就是两秒，两秒钟之后这个窗 口开启欢迎界面，然后循环脚本，两秒钟之后打开这一个 set window 首页逗号一，那么像打开另一个窗口，该怎么做呢？比如说我不想打开这个窗口了，几秒钟之后我想打开另一个窗口，比如说 我想打开这个，比如说报警，报警浏览吧，打开这个报警浏览窗口怎么做？那么还是找到这个查看工作台用户窗口好，第一个就说启动，启动画面，我们点击下窗口属性，然后这里的循环脚本，我们打开脚本程序编辑器， 好，这里有个赛特 window 括号，首页都和一，我们先先尝试先，不要管他什么意思，我们先把他啊，就说先先把他删了，删了之后我们这里这里有个查找内容，我们找到赛特，我们搜索赛特 windowrndow， 好，我们查找下一个，那我们找到这个赛车 window 前面是自带一个碳号的，看到了没有？ 好，我们双击打开，哎，这里出现了一个括号，括号就是说打开哪一个窗口了呢？我们就说我们点击取消取消，比如说我们点击用户窗口左边的加号，我们找到，比如说刚才要打开这个报警浏览，那么双击 让我们鼠标左键点击下报警浏览，哎，可以看到用户窗口报警浏览，把它删除一下，看一下啊，再来一遍演示一遍。删了之后，嗯，就说要打开报警浏览两下，鼠标左键两下用户窗口报警浏览， 嗯，我们点击下保存一下，看一下行不行？这样行不行呢？这样是不是就可以了？这样是不可以的，我们点一下，确定他会显示一个组态错误，就是说探好 cs 温度 参数个数不匹配，这是什么意思呢？我们打开这个帮助看一下，来看我们这个 mcgs pro 组的环境中最右边的帮助，打开这个帮助手册，我们找到这个啊，就说脚本成脚本，脚本函数，脚本函数里边我们找到这个 set window 的 set window， 我们找一下啊， set window， 这，这里可以看到这个，这里有一个实力叹好 set window， 然后括号工程框， 逗号一，就说打开用户窗口工程框，并使其可见。这个逗号后边一就是说等于一，就说打开窗口并使其可变，等于二就说逗号后边如果写个二，那么就是说打开窗口使其不可见。所以说我们这个刚才出现的这个问题， 这个函数的这个问题 窗口属性那堵塞错误，那么呢，所以说这个属性就是我们后边加一个， 加一个逗号一，在这里位置加上个逗号一啊即可以，我们看一下啊，加个逗号一 窗口属性，然后我们点击一下逗号一，我们点击确定看一下他还报不报警，好，不报警了，不报警了，我们看一下啊， 看一下他是不是会说先在这个欢迎界面，欢迎界面之后过过两秒钟切换到这个报警浏览。我们来看一下工具模拟运行事故保存是 先工程下载启动运行好，一秒，两秒好，切换到两秒钟可以看到切换到另一个界面了， 这里的是用了这个就说开机界面，昆仑通泰的一个开机界面，加上一个那个赛车温度的一个循环脚本程序 函数，我们做了一个画面的切换，当然说我不想，我想不想他切换，我想做一个手动的切换，可不可以呢？那么也是可以的。嗯，那比如说我在这里做一个标准按钮，构建标准按钮好双击打开，双击打开之后我们看一下他的属性 啊，这个窗口是切换报警浏览，比如说 切换报警浏览窗口，这是抬起一个状态，按按一下也是这个状态操作属性，打开用户窗口，关闭用户窗口。我们打开哪个窗口呢？打开这个报警浏览， 那么关闭的话就是说关闭目前的这一个首页了。好，我们点击确定。好，这样的话我们再把这个脚本函数给他删除启动画面。哎，这是启动画面，我看一下，啊 啊，我们应该是关闭的是启动画面，打开的是报警浏览，点击确定，然后查看工作台用户窗口。嗯，这我们找到这个就说启动画 面堵他循环脚本，我们把循环脚本给他删了， 保存一下，点击确定。好，现在看一下效果。我如果不点这个切换报警浏览，那么他就输入啊，一直停在这个开机滑行界面了，不进行切换了。保存一下工具，模拟运行工程，下载 启动运行，一秒，两秒、三秒可以看到 这样的话，我们打开这个昆仑通菜，他就会一直停留在一个画面，这个画面我们比如说可以做一个公司的一个宣传片啊，就说公司一个宣传的一个动图，或者一些其他的一些宣传的图片， 那么我们点击这个切换窗口，比如说这个可以做到进入工作系统也可以，我们说切换，哎，这样就实现了切换。
330自动化小白成长记

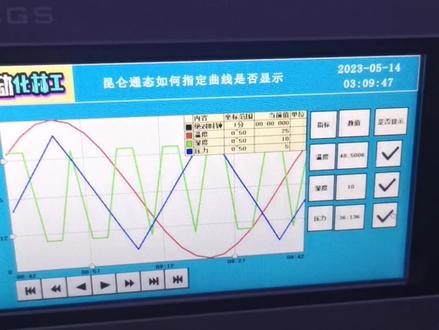

01:04查看AI文稿AI文稿朋友们大家晚上好，最近呢有网友咨询这零工这个扩张状态有没有办法啊？指定这个某个曲线是否显示啊？这个曲线在这个曲线构建中 其实是有办法实现的啊。这里呢我这样做了一个小工程，大家看这个屏幕啊，嗯，如果我点击这个温度的这个值啊，点击这个对号，大家看这个红色的曲线就消失了啊，如果点击湿度呢？是不是这个绿色的曲线就没有了啊？ 然后我点这个压力值，哎，你看这个曲线又没有了，是不是？大家看这个压力这个曲线他是一个叫什么三角波，是不是？然后湿度啊？这是一个， 这里应该算是一个方波，嗯，然后再做还有一个温度，你看，哎，这是一个正旋波，这个具体是怎么做的呢？大家有没有知道的，如果有知道的 请把这个方法啊，在这个评论区给我留言啊，咱们看看有没有答对的啊。呃，如果有需要的朋友们，请大家持续关注，后期我会把这个教程，我会，后期我会把这个如何做的加入咱们的教程中啊。
128自动化林工
08:39查看AI文稿AI文稿大家好，我是昆仑同台的技术工程师，下面由我来讲解 mc gspro 实时曲线构建的应用。 实时曲线构建是用曲线显示一个或多个数据对象值的动画图形，单个构建最多支持六条曲线，每条曲线最多三百个数据点。并且重启出文凭后，实时曲线构建的记录会被清空。用户可在软件工具箱中选择并绘制实时曲线构建。 双击绘制的构建，进入构建属性设置页面，在基本属性功能页，我们可以设置实时曲线构建的背景网格、曲线类型等属性。在标注属性功能页，可以设置实时曲线构建的 x 轴标注、 y 轴标注以及锁定 x 轴的起始坐标。注意曲线类型，选择绝对始终曲线，其 x 轴标注对应位置，设置内容为实践格式和实践单位， 选择相对时中曲线起 x 轴标注对应位置，设置内容为小数位数和最小值。下面介绍画笔属性，画笔属性属于实时曲线构建的基本功能，用于关联，需要在实时曲线构建上显示的数据对象，并设置曲线的颜色和线形。 接下来我们进行主态演示，运行主态软件，通过菜单栏的文件新建工程选择 tpc 类型， 工程新建完成。假设用户现场有一个温度变量和压力变量，用户希望以曲线的方式显示温度相对时间的变化趋势 以及温度相对压力的变化趋势。对于这种情况，我们就可以选择实时曲线构建的绝对时钟曲线和相对时钟曲线功能。下面进入实时数据库，新增两个对象，双击进入属性设置，修改对象名， 对象类型。 为了方便演示，我们进入设备窗口，进入设备管理，添加一个模拟设备。 双击进入模拟设备的设备编辑窗口。关联面料 工程 运行时，变量、温度和压力的值将会与通道零和通道一的值保持一致。我们还可修改模拟设备的内部属性，修改压力变量对应的周期 设置完成。点击确认，关闭设备窗口，进入用户窗口，双击窗口铃，进入主台画面。在工具箱中选择实时曲线构建，并进行绘制调整，构建大小复制一个构建。 第一个实时曲线构建，我们用来显示温度、相对时间的趋势，做好标注 对齐。第二个实时取钱构件，我们用来显示温度、相对压力的趋势 对齐。 双击第一个实时曲线构建，进入基本属性功能页，在背景网格位置可以设置 x 轴和 y 轴的主化线数目、次化线数目以及颜色线形， 还可设置构建的背景颜色边线、颜色边线线形 以及是否显示背景网格。曲线类型选择绝对始终曲线，指的就是变量相对时间的趋势曲线。下面进入标注属性功能页，设置 x 轴的标注颜色，字体属性 标注间隔。时间格是时间单位，注意只有当时间单位选择为小时时，才能锁定 x 轴的七十左标，这里我们选择分钟设置 x 轴的长度。 接下来设置歪轴的标注颜色、字体属性标注间隔小数位数、 最小值和最大值。注意标注属性的 x 轴长度， 标注的最小值，最大值。除了直接设置成一个长量外，还可通过关联变量的方式实现在工程运行时修改设置完成，进入画笔属性功能页，可以看到一个实时曲线构建，最多可以支持六条曲线同时显示 在曲线一位置。关联温度变量 设置曲线颜色线形设置完成，点击确认。接下来双击第二个曲线构建进入基本属性功能页。 我们的目的是想看到温度相对压力的趋势曲线，所以曲线类型选择相对始终曲线，并在这关联变量压力 进入标注属性功能页。修改小数位数最小值 x 是长度以及歪轴标注中的最小值，最大值 进入画笔属性功能液，在曲线意味着关联变量温度 修改颜色线形设置完成，点击确认。当前实时取现构建的主要功能设置完成。除此之外，我们还提供了方法，函数供应户使用 调用方法如下，首先我们当前选择的构建对应的名称为空间十一，绘制一个标准按钮，双击按钮进入脚本程序功能页， 在抬起脚本中打开脚本程序编辑器，在右侧对向竖位置依次展开用户窗口窗口铃， 找到空间十一，展开展开方法，对于实时曲线构建，当前我们提供五个方法函数分别为开始自动采取数据、停止自动采取数据清除所有取现数据获取构建绘制模式，设置构建绘制模式。 本次测试我们选择清除所有曲线数据。保存进入基本属性功能页，修改按钮名称 设置完成，点击确认保存工程模拟运行， 从模拟效果可以看到，第一个曲线构建显示的是温度相对时间的趋势曲线，第二个曲线构建显示的是温度相对压力的趋势曲线。我们点击清除曲线按钮， 第二个构建的曲线被清除，再次点击仍然被清除，和我们主态时的设置是保持一致的。下面我们回到主态软件， 双击实时曲线构建，进入可见度功能页，我们还可以再表达示位置观念，一个变量或表达式实现，当表达式的指位飞零时控制构建可见或不可见。总的来说，实时曲线构建的主要 作用就是帮助用户以绝对时钟或相对时钟的方式展示目标变量的趋势曲线。关于实时曲线构建的主要功能，我们就讲到这儿，本期视频到此结束，感谢您的观看。如有疑问可访问我们的官方网址或指点四零零热线，我们将竭诚为您服务！
08:53查看AI文稿AI文稿历史曲线构建的应用历史曲线构建能够根据需要绘制存盘变量的历史数据趋势图，单个构建最多支持十六条曲线，每条曲线最多可加载并显示八万六千四百个数据点。用户可通过软件工具箱选择历史曲线构建并进行绘制。 双击绘制的历史曲线构建进入属性设置页面，在基本属性功能页，我们可以设置构建的外观显示，如背景网格和曲线背景，下面我们进行主态演示。运行主态软件新建工程 选择 tpc 类型，在工作台中找到用户窗口，双击进入窗口零主台画面。在工具箱中选择历史曲线 定绘制调整构建大小。双击构建进入属性设置。在基本属性功能页，我们可以设置 x 轴的主画线数目颜色线形， y 轴的主画线数目颜色线形。 x 轴和歪轴的次画线属性按照同样的方法进行设置。下面设置曲线背景颜色、边线颜色、边线线形， 还可选择是否显示。背景网格设置完成，点击确认可以看到构建的背景网格和曲线背景与我们在基本属性功能页中的设置是一致的。下面介绍数据来源功能页，在该功能页，用户口关联需要通 通过历史曲线构建显示的目标变量所在的主对象。注意，工程运行时，主对象必须进行历史数据存盘构建才能显示历史曲线，并且只有在数据来用功能页中关联了主对象， 我们才能够在标注设置功能页中进行 x 轴标识设置，以及在曲线设置功能页中进行曲线标识设置。下面我们进行主态演示，假设用户希望通过历史曲线构建显示现场设备温度的历史曲线。首先我们要关闭窗口，零主台画面 进入实时数据库，我们需要在实时数据库中新增，需要通过历史曲线构建显示的目标变量以及用于存盘的主流项。新增两个对象，双击新增的对象，对象名称修改为温度对象类型修改 为福点数，双击第二个，新增对象，修改对象名称。 由于 mc 机制 pro 中的历史数据以组对象为单位进行保存，所以对象类型选择组对象。下面我们将新建的温度变量添加为组队项成员 进入存盘属性功能页，我们要显示主对象成员变量的历史曲线，则必须对主对象进行存盘。如果选择存储到内存， 重启触摸屏后，主对向的历史数据会被清空。选择存储到磁盘，只要数据成功刷入磁盘，在触摸屏存储空间允许的情况下，数据将会永久存储。触摸屏会每过六十秒自动将需要保存的历史数据刷入磁盘。我们还可以设置存储周期 以及选择该组对象的存储空间。设置完成，点击确认为了在工程运行时便于观察变量的趋势曲线，我们需要向温度变量输入一个模拟数据，进入设备窗口，打开设备工具箱，进入设备管理， 添加模拟设备， 双击模拟设备，在通道零位置关联温度变量设置完成，点击确认。 工程运行时，温度变量的时将会与模拟设备通到零同步，主流项也会以一千毫秒进行历史数据周期存储，选择用户窗 后进入窗口零主台画面，双击历史曲线构建，进入数据来源功能页，在数据来源功能页关联目标变量所在的主流项， 然后进入标注设置功能页，进行 x 轴标识，设置对应的列指时间， mcg 是 tam， 设置坐标长度、时间单位时间格式、标注间隔、标注颜色以及标注字体。 还可选择历史曲线骑士点，设置完成，点击确认。可以看到构建的 x 组标识与我们的设置是一致的。 再次双击构建，进入曲线设置功能页，由于我们已经在数据来源中关联的主流项， 所以可以直接在曲线设置中选择曲线。一、设置曲线内容，选择需要展示的目标变量，设置限行颜色工程单位， 修改小数位数、歪轴的最小坐标、歪轴的最大坐标以及歪轴的标注颜色。字体属性 设置完成，点击确认。下面介绍历史曲线构建的高级属性功能页，在高级属性功能页，我们可以设置历史曲线运行时的信息显示窗口、 曲线放大按钮、曲线翻页按钮以及自动刷新等功能。双击构建，进入高级属性功能页，显示翻页操作按钮、 显示放大操作按钮，显示曲线信息显示窗口设置自动刷新周期 以及跳转等待时间运行时自动处理。间隔点指的是当两个数据点的间隔时间超过设置时间后，历史曲线构建将不再对这两个点进行连线。信息显示窗口跟随光标移动，只有当勾选的运行时显示曲线信息显示窗口才有效 设置完成，点击确认。另外，对于历史曲线构建，我们还提供了一些方法，函数调用步骤如下，首先选中构建， 可以看到构建名称为空间八，在工具箱中选择标准按钮构建并绘制。双击构建，进入脚本程序功能页，再抬起脚本位置打 打开脚问程序编辑器，在右侧对象数中展开用户窗口，展开窗口零展开空间八。展开方法，移动鼠标指针到函数位置，可以看到函数的简单说明，也可通过帮助文档查找函数的详细使用说明。 本次测试，我们选择一个方法，函数双击吊用该函数的功能为显示曲线骑士时间对话框，检查胶泵保存，按照需要修改标准按钮文本内容 设置完成，点击确认保存工程模拟运行。 可以看到历史曲线构建 x 轴，长度为两分钟，且成功显示了温度变量的历史趋势。在黄色的信息显示窗口中，温度曲线的当前显示值和单位均正常显示。鼠标指针停顿两秒， 曲线会自动调转到最近位置，以一秒为周期自动刷新。我们还可以通过构建自带的翻页按钮进行翻页， 也可以通过执行构建方法函数，打开曲线的奇实时间设置对话框。 最后补充一点 黄色信息显示窗户中的内容列是可以修改的，当前值也可以输出到指定变量。操作方法如下，我们回到主态软件， 双击构建，进入输出信息功能页，用户可通过修改曲线输出信息来修改曲线信息显示窗口的内容列。通过在对应数据对线位置观念一个变量， 可将曲线信息显示窗口中的当前显示纸输出到被关联变量。关于历史曲线构建的主要功能，我们就讲到这。
49闲学大法师
09:18查看AI文稿AI文稿大家好，我是昆仑通泰的技术工程师，下面由我来讲解 m c g 十 pro 逆时取线构建的应用。 历史曲线构建能够根据需要绘制存盘变量的历史数据趋势图，单个构建最多支持十六条曲线，每条曲线最多可加载并显示八万六千四百个数据点。用户可通过软件工具箱选择历史曲线构建并进行绘制。 双击绘制的历史曲线构建进入属性设置页面，在基本属性功能页，我们可以设置构建的外观显示，如背景网格和曲线背景。下面我们进行主态演示运行主态软件 新建工程，选择 t p c 类型，在工作台中找到用户窗口，双击进入窗口零主台画面。 在工具箱中选择历史曲线并绘制调整构件大小。 双击构建进入属性设置。在基本属性公里页，我们可以设置 x 轴的主划线数目颜色线型， y 轴的主划线数目颜色线型。 x 轴和 y 轴的次画线属性按照同样的方法进行设置。下面设置曲线背景颜色边线颜色、边线线型， 还可选择是否显示。背景网格设置完成，点击确认，可以看到构建的背景网格和曲线背景与我们在基本属性功能页中的设置是一致的。 下面介绍数据来源功能页，在该功能页，用户可关联需要通过历史曲线构建显示的目标变量所在的主对象。注意，工程运行时，主对象必须进行历史数据存盘构建才能显示历史曲线，并且只有在数据来源功能页中关联了主对象， 我们才能够在标注设置功能页中进行 x 轴标识设置，以及在曲线设置功能页中进行曲线标识设置。下面我们进行主台演示， 假设用户希望通过逆时曲线构建显示现场设备温度的逆时曲线。首先我们要关闭窗口，零主台画面进入十四数据库，我们需要在十 数据库中新增，需要通过历史曲线构建显示的目标变量以及用于存盘的主对象。新增两个对象，双击新增的对象，对象名称修改为温度，对象类型修改为浮点数。 双击第二个新增对象，修改对象名称。由于 m c j 四 pro 中的历史数据以组对象为单位进行保存，所以对象类型选择组对象。下面我们将新建的温度变量添加为组对象成员。 进入存盘属性功能页，我们要显示主对象成员变量的历史曲线，则必须对主对象进行存盘。如果选择存储到内存，重启触摸屏后，主对象的历史数据会被 清空，选择存储到磁盘，只要数据成功刷入磁盘，在触摸屏存储空间允许的情况下，数据将会永久存储。触摸屏会每过六十秒自动将需要保存的历史数据刷入磁盘。我们还可以设置存储周期 以及选择该主流箱的存储空间。设置完成，点击确认。为了在工程运行时便于观察变量的趋势曲线，我们需要向温度变量输入一个模拟数据。进入设备窗口，打开设备工具箱，进入设备管理， 添加模拟设备， 双击模拟设备，在通道零位置关联温度变量 设置完成，点击确认。工程运行时温度变量的值将会与模拟设备通道零同步， 主对象也会以一千毫秒进行历史数据周期存储。选择用户窗口，进入窗口零主台画面，双击历史曲线构建，进入数据来源功能页，在数据来源功能页关联目标变量所在的主对象， 然后进入标注设置功能页，进行 x 轴标识，设置对应的列指时间， m c 键是 time， 设置坐标长度、时间单位时间格式、 标注间隔、标注颜色以及标注字体。还可选择历史曲线起始点 设置完成，点击确认，可以看到构建的 x 轴标识与我们的设置是一致的。再次双击构建，进入曲线设置功能页，由于我们已经在数据来源中关联了主流项，所以可以直接在曲线设置中选择曲线。一、 设置曲线内容，选择需要展示的目标变量，设置限行颜色工程单位， 修改小数位数、 y 轴的最小坐标、 y 轴的最大坐标以及 y 轴的标注颜色。字体属性 设置完成，点击确认。下面介绍历史曲线构建的高级属性功能页， 在高级属性功能页，我们可以设置历史曲线运行时的信息显示窗口、曲线放大按钮、曲线翻译按钮以及自动刷新等功能。双击构建进入高级属性功能页， 显示翻页操作按钮显示放大操作按钮，显示曲线信息显示窗口设置自动刷新周期 以及跳转等待时间。运行时自动处理。间隔点指的是当两个数据点的间隔时间超过设置时间后，历史曲线构建将不再对这两个点进行连线。信息显示窗口跟随光标移动，只有当勾选了运行时显示曲线信息，显示窗口才有效 设置完成点击确认。另外，对于历史曲线构建，我们还提供了一些方法，函数调用步骤如下， 首先选中构建，可以看到构建名称为控件。八、在工具箱中选择标准按钮构建并绘制， 双击构建，进入脚本程序功能页，再抬起脚本位置，打开脚本程序编辑器， 在右侧对象数中展开用户窗口，展开窗口零展开空键。八、展开方法， 移动鼠标指针到函数位置可以看到函数的简单说明，也可通过帮助文档查找函数的详细使用说明。本次测试，我们选择一个方法，函数 双击调用该函数的功能为显示曲线起始时间对话框检查脚本保存，按照需要修改标准按钮， 文本内容 设置完成，点击确认保存工程模拟运行。 可以看到逆时曲线构建 x 轴，长度为两分钟，且成功显示了温度变量的历史趋势。 在黄色的信息显示窗口中，温度曲线的当前减速值和单位均正常显示。鼠标指针停顿两秒， 曲线会自动跳转到最近位置，以一秒为周期自动刷新。 我们还可以通过构建自带的翻译按钮进行翻译， 也可以通过执行构建方法函数，打开曲线的起始时间，设置对话框。 最后补充一点，黄色信息显示窗口中的内容列是可以修改的当前值也可以输出到指定变量。操作方法如下，我们回到主态软件， 双击构建，进入输出信息功能页，用户可通过修改曲线输出信息来修改曲线信息显示窗口的内容列，通过在对应数据对线位置关联一个变量，可将曲线信息显示窗口中的当前显示值输出到被关联变量。 关于历史曲线构建的主要功能，我们就讲到这，本期视频到此结束，感谢您的观看！如有疑问可访问我们的官方网址或致电四零零热线，我们将竭诚为您服务！
