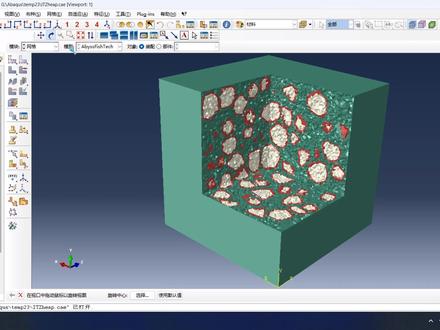

16:24查看AI文稿AI文稿大家好，我是猿鱼，今天给大家介绍一下在 abacuse 内建立包含粗骨料界面、过渡区以及水泥砂浆在内的混凝土三维吸管模型， 这是模型的建立情况，可以查看模型划分的网格， 这是模型的网格划分情况，下面来演示一下这个模型的构建。 首先需要用到 cad 软件来进行建模， 打开 cad 后新建一个空白的绘图界面， 然后需要用到 cad 多面体 and 过渡区密堆积三 d 插件。在插件的 excel 文件内调整一下模型参数， 设置模型的长度、宽度、高度。模型是可以设置长方体与圆柱体的，设置不同的滤镜以及相应的个数， 调整投放的时间，长度， 设置最小间距、最小边长、过渡区厚、碰撞检测频率以及压实距离，压实时长。设置完参数之后将此文件保存，然后运行 exe 程序， 插件会自动进行堆积的模拟， 可以通过旋转视角来查看堆积情况， 也可以通过鼠标对部分多面体进行局部的微调。 由于设置的堆积时长为一百二十秒，所以需要等待堆积完成。 这段时间内可以用鼠标对部分颗粒进行手动调整， 以达到精细化控制的目的。 到达设定的对接时长后，模型会自动进行压实操作，这是设置的压实距离与压实时长。 压实完成之后会自动进行 cad 绘图，绘图中不要对 cad 进行任何操作，需要耐心等待绘图完成。关于这个插件，也可以在公众号渊于科技 查看 cad 多面体 and 过渡区密堆积，或者通过源语软件 cad 插件三 d 菜单找到 cad 多面体 and 过渡区密堆积三 d 插件， 查看插件的详细说明， 在文章最后也有模型样图，可以下载模型样图进行其他软件的导入测试等。 关于 abacus 模型的图文版说明，可以在 abacus 模型菜单 找到这篇文章进行查看。 插件提示， cad 绘图完成后，这时可以查看 cad 内，这是模型的建立情况。 插件对不同的部分已经划分了图层建立，包括基体，三个不同粒径的骨料以及 itc。 将不同的组份分别导出， 然后导入到 abacos 内。建立模型， 选择输出，其他格式 选择 igs 格式， 需要选择输出的对象 正在进行输出， 输出完成。同样的方法把 itz 以及骨料部分进行输出， 模型已经输出完成。在 abacus 内对模型进行导入，创建一个新的模型， 在模型的部件中选择导入， 找到刚刚导出的文件， 这是导入的水泥砂浆基体部分，然后继续导入骨料与 itz， 现在导入的是 itz， 可以 做切面，查看一下 那三部分就导入进来了。可以在属性中设置不同材料的属性， 比如通过 eccdp 插件直接生成混凝土。细观材料参数， 这里的材料默认建立在第一个模型中。 这是对沙浆部分划分的网格， 如果网格单元数量过多， 可以适当调大单元尺寸， 再次尝试划分网格， 这样单元的数量会明显的减少。 同样的方法对 itz 及骨料进行网格划分， 这是模型划分的网格情况。 关于这个模型就介绍到这儿，谢谢大家。
