tekla开孔节点怎么使用

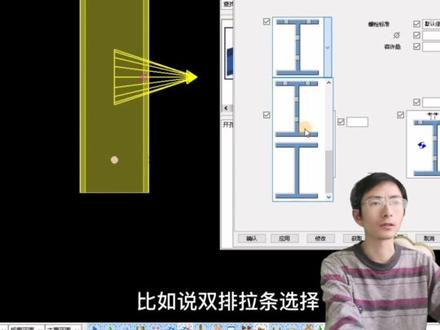

领条开孔节点分享，那对于领条上开孔呢？我们去选择一个一零三三号节点，元开孔节点选择点击领条，点击位置双击进行一个修改调整，比如说双排领，双排拉条，选择 这样一个形式修改，那么这样呢？我就在领条上直接开出孔来了，大家学会了吗？我是钢筋微教学黄老师。

大家好，我是天卡教学黄老师，那么今天和大家讲解一下自定义节点怎么去创建，那像这样我把这个节点做好以后呢，我这个地方我也要去做，那么有几种办法，一种是我们复制，复制过去，沿着一个面一根线复制过去。那么另外一种方法就是我把它定义成节点，这样的话我在这个地方任何地方我都可以去把这个节点用上去。 那么这里我就讲解一下这个自定义节点怎么做。我们在细部组成应用户单元里面，这个节点我们可以去创建一个，比如说是领条节点，领条节点好下一步，然后呢选择用户对象，这个时候呢我们要把所有的这些东西全部选进去， 包括螺箱，包括焊缝，测试一下对面的这些板焊缝等等，如果你漏下了焊缝呢，他这个节点装上去就不会自动焊接。还有这些这里这里 也有焊缝，就给他点上去，那么这里有个螺旋，包括这个切割线。好，我们写完之后，下一步他选择主音键，点一下，选择设定键，那么我们注意一个顺序，左右两个链条结束。 好，那么这个时候呢出现了这样一节点符号，那么我们在用户里面找找他用户里面，对用户里面你调节点，这个时候我要做好了，我要做到这个上去的时候呢，我就点一下这个节点，请按照我的方法直接就做上去了， 这个呢就是一个指定用户节点，那么这个里面是没有参数的，具体如何去设置这些参数，让我们节点像我们原本节点库里的一样，可以去调动他一些参数，包括这些啊，搅拌的大小，板的厚度一些一些尺寸呢？我们会在教学里面详细的讲解。好，有什么不懂的欢迎咨询黄老师。

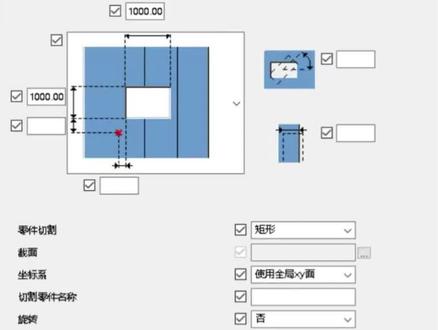

大家好，有学员问在梁上如何去开一些比较大的孔，比如说大的圆孔， 那除了用罗山的方式呢？我们可以去使用这样一个节点，三十二号节点，创建孔的节点，去点击你要创建的梁，然后去选择位置，这个时候他会默认创建一个比较大的方形孔，我们去双击他进行修改，在这里改成圆环形式，然后啊直径调节一下， 再调整一下中心位置，这样呢我们就可以在这个梁上去创建一种比较大的切割形式的原口，大家学会了吗？我是钢铁哥教学黄老师。

大家好，这期视频给大家讲解一下拉条节点的一个使用。首先我们看一下创建方式，我们启动节点， 选择领条拉条鼠标中间，当我们吃两根拉条，情况呢？选择领条拉条鼠标中间， 那我们把节点创建成功之后呢，我们看一下参数，我们参数这里指的是连接版的一个厚度，然后这个值指的是宽度，我们选择节点，我们把这个宽度值改一下， 改成一百五，那他就变宽了。我们这个连接版的一个形式呢，有两种情况，一是平板， 而是一个弯板，那我们这种开口朝上呢，我们一般选择平板行驶，那么还有一种情况呢，就是就是这种开口朝下的时候， 我们再看一下这个允许误差，允许误差指的就是我们创建孔的时候呢，他在你这个 拉条的基础上再给你加了一个支，比如说我们这个拉条是十二的，然后我们这个允许误差填成两毫米呢，那他创建的孔呢就是十四。嗯，看一下连接版的一个焊接情况， 那么这里呢也提供是散发还是焊接，当我们选择焊接时点 修改，他就帮我们创建一个焊缝。那么图形部分呢是我们这个连接版形式， 当你选择平板的时候呢，这部分参数呢被开放，然后另一部分参数被屏蔽，那么选选择弯板也是一样的， 那么接下来看一下这个参数，这里呢提供了两种连接版的一个位置，我们这种情况呢是外侧，还有一种情况是内侧， 嗯，选择内侧，点一下修改，他这个连接版就到内侧了。那么这两个参数值呢？大家可以看到这个图去填写，我们再把另外一种情况给大家创建一下， 那么这种呢也是选择一个领条拉条，然后鼠标中间这种呢，它就是弯版形式了，我们可以把这个连接形式修改一下， 那当时两根拉条的时候呢，也是选择链条，分别选择两根拉条鼠标中间，那么这个参数呢，也是照着图形去填写。嗯做这个节点呢，主要是为了解决 并拉条影响这个门窗安装这个问题， 我们这个拉条一般都伸出了这个领条了，那我们这个门窗在安装的时候呢，他就会受到影响， 那我们用这个节点呢就可以解决。那么下边呢也给大家写了一个创建的一个方法啊，需要注意的是辣条的数量呢，支持一种，支持一根或者两根，那么这个节点呢，就给大家介绍这么多，谢谢大家观看。

今天给大家介绍一下在推卡里面补墙板的节点使用， 我们看一下在这个模型里面呢，有时候会遇到一些节点啊，两，比如说两组节点，他缺少一些补墙板，那这个时候呢，我们可以单独去寻找一些补墙板的节点啊，一零二二号就是补墙板节点，我们可以选中他，选中柱子，找到位置给他添加上去。对这个节点呢双击可以进行一些编辑， 在这里面我们可以去编辑一下他的数值啊，螺栓孔之间的距离啊有三个七十，我这个八个七十， 做好之后呢，我们就能得到双面的补墙板，对这个孔呢我们可以同样去调节他的一个形状， 在这里我们可以调节它数字方向和横向的一个大小，这个就是一个圆孔，我是钢筋工教学黄老师。

在 k 塔中啊，有许多的系统节点，系统节点呢可以帮助我们快速的去建立节点模型，像这里比如说去增加这根梁上的纵向加硬板，我们可以采用系统节点一零一七号直接对它进行增加。在三维中我们可以清楚的看到这个系统节点 可以通过调节系统节点的这些参数来改变它的一些大小和形状。那么大家通过这种系统节点呢，能够有效快速的增加我们的建模速度。 如果想要获取更多的系统节点，我这边有一份系统的编号表，欢迎点赞留言，我会把赠送给有需要的人。

大家好，这个视频给大家分享一下啊，我们的节点，我们在推子塔里面用主见做的这些节点，它的本身是一种半透明的形式，那么我们如何把它变成这种渲染形式？ 一种方法呢？就是给他炸开，炸开我们的节点，那么他就会变成渲染模式，那么在不炸开的情况下，我们能够把它变成渲染模式呢？这个有很多的这个网友问我啊，我今天告诉大家，在这里面双击试图属性在显示里面，我们把这个零件在节点中给他改成渲染修改一下， 这样呢我们就把所有的这种未炸开的节点全部变成渲染模式。好，这个呢就是啊，如何把它变成渲染模式的一种方法？我是钢铁哥教学黄老师。

大家好，这个视频给大家讲一下什么叫创建当天节点这个工具的使用啊，我们先在这里创建一个良度节点， 两组节点里面呢，你去调整一下他的属性啊，在这里面去设置一些属性，设置好之后呢对他进行一个应用确认。那么这个创建节点呢？其实就是说我们不需要再去打开这个组间目录，直接可以点他去创建这个地方的这个节点， 他的节点属性沿用了我们这个里面的，那前提是我们需在这个节点里面点击一下应用确认，我们这样再去沿用这个创建当前节点的时候，他会使用上一个节点的属性来创建，这就是创建当前节点的使用。

大家好，今天给大家分享一下我们推克拉里边啊，像这种啊球管相关的这种节点是做出来的啊，特别是多根管子和一个球相关的这种节点。那么其实在推克拉里面做这种节点呢，非常的简单啊，大家不要把它想复杂了， 大家看一下，这个里面全部是灌好的啊，这些管子全部切好的，并且呢这些管子啊并不是对准到圆中心的，我们看这根管子他是偏在圆下面的，对吧？那么这种做法其实很简单啊，我们只需要将球管画出来之后呢用切割的原理， 那这边的切割呢，我们用到的是零件与零件切割，那如果你是实心球，那么切割就非常方便，那么如果你是空心球呢，那我们做的时候一定要先用实心球去切割，最后呢再在实心球里面给他掏空，变成一个空心球，那么这样呢，我们就非常容易把这种球管相关的这种球结点给做出来了。 好，这个呢就是我们啊推克拉里面最简单的一种做求解点的一种方式啊，我是钢铁会的小鹏老师。

大家好，我是钢球街小黄老师，这个视频给学员分享一个在 tta 里面非常好用的圆管或者方管的切破口节点，可以使用这个节点直接对我们的圆管进行一个破口切割，也可以对方管进行破口切割， 这个前端呢在属性里面可以调整角度，留跟高度以及这个间隙，对于我们在模型中建立这种节点的时候使用非常方便。这个节点呢也会分享给所有报名的学员。

大家好，这个视频给大家分享一个常用的梁柱的端板节点啊，就像这种情况，一个柱子一个梁的连接，但是呢采用的是端板，我们去采用的节点型号呢是二十九号， 九号呢，我们直接去使用啊，坐上去之后呢，他会出现这样一块端板，对这个端板呢节点我们可以进行一个调整，可以给他这个柱子中间增加加茎类，也可以在这个梁的端部增加这个横向加茎类。 我们在这边哎，这里的数据可以去调整，比如说这个为零，那就是让他紧贴这里呢，可以填正值，那么是往里缩的，如果你想往外伸出去，让这块板伸出去，那么这里就填一个负值的啊，下面同理 好，那么他就会伸出去，那么在零件里面呢，这里端板就指的这块板可以增加他的一个板后宽度是这个横向的宽度。 高度呢注意一下，高度的话，目前他已经控制了一个向上二十，向下二十的一个高度距离，如果你想再次对他增加的话，那么他上端是不变的，下部会延伸出来啊，所以说这个高度和前面那个数据是有关联的， 托架是指下方的，这个一般不需要啊。然后这里呢有加精类，第一个加精类呢，指的是柱子之间的加精类，假设我们增加一个啊，他是两面都有的。第二个这个少水平加精类和下面的水平加精类呢，是梁上的，我们也可以对他进行增加， 那么这种节点我们再去调节一下螺栓就可以了。对，这是一个常见的二十九号啊，常见二十九号的一个短板节点啊， 我是钢结构教学黄老师，想系统学习 kika 建模和出图的可以评论区留言。

大家好，给大家分享一个系统 s 七零号节点的使用，它适用于圆管行架 这个节点的使用呢？我们先选择 s 七零号，找到这样一个设置进去点击它， 先点击上下两根弦杆滚轮键，再点击中间的斜复杆滚轮键，再点击两侧的杆键滚轮键，那么这里面的间距是提前设置好的，你可以双击这个节点进行设置，同样这边也一样， 再选择滚轮，那么这里的间距就可以帮你自动设置好啊，如果你去手动设置的话，可能出现偏差，那么使用这个节点就确保了这里面的间距是一样的，大家学会了吗？我是钢结构教学黄老师。
