同轴度标注及含义图解

大家好，我是老彭，这一节给大家介绍公扎配合有关同心度与同足度的相关知识。同心度与同足度，他的符号是这个是两个同心圆， 同心度与同轴度，他标注的区别在这里啊，上面这个图，这个是同心度的标注，这个是同轴度的标注，他们的区别， 他们标注的区别主要是同心度，他多了一个补充说明， acs a c s， 它是表示任意横截面的意思，所以同心度它就是表示任意横截面内的这个点，所以它的 背侧要素是点。呃，同轴度，他的背侧要素是线，是中心线，这一点是他们的主要区别。 我们先来看一下上面这个同心度的标注，他这个几何公章宽格的直引线是与下里面这个圆的尺寸线对齐，所以他的这个指向的这个提取的要素是里面这个圆的中心线， 但是它这里有一个 a c s， 那么它的背侧要素就不是这一条线，而是这一条线上的任意的一个点， 所以他这个的含义是里面这个圆的中心线。上面的任意的一个点，他要限定在一个直径为两 零点一的一个圆脉。这个圆的圆心是由外面这个圆的中心线来确定的，因为它的机菌是指向于外面这个圆的中心线， 这是同心度，他的几何工作大的一个情况，他是一个圆。呃，下面这里同足度，同足度，他的背侧要素是与这个尺寸线对齐，所以他是这个圆的中心线，他的基准要素是这个 圆柱的中心线，所以他这个就比较简单。这个他的含义是啊，这个大圆柱，他的中心线要限定在一个直径为零点一的一个圆柱，那这个圆柱的轴线他是由于这个 小圆柱的中心线来确定的。这是啊，他的几何空调，他的一个含义啊，当然同轴度他的 啊基准可以是单一基准，也可以是组合基准，也可以是基准底细啊，这他有这么几种啊啊，这就是同心度与同轴度的相关知识，这一节就介绍到这里，我们下一节再见。

两个同心圆一横一竖，这一组标识代表什么呢？首先我们先来认识一下这一组标识， 同轴度垂直度，同轴度范围垂直度范围同轴度的基准，垂直度的基准。 首先我们先来看一下这两个基准面在哪个位置，基准 b 在 fi 四十这个语言的尺寸界限上，那么也就是基准 b 是 fi 四十这个语言，或者这个这根轴，它的中心线 c 这个基准呢？它在这个面上啊，也就是说这个端面为基准 c 这一组行为公，他符号的箭头是指向了 f 九十这个圆或者这根轴啊这个圆轴面， 也就是说我们这一组行为公叉是要来描述 five 九十这个语言，它与基准 b 和 c 的一个位置关系。那么通过这一组符号我们可以知道 five 九十这个语言，它与基准 b 啊，也就是这根这一根 直线，它的一个同轴度误差在零点零二，与这个 c 这个基准面，它的垂直度误差在零点零二。

你知道这个符号是什么意思吗？在这里，此符号是指同轴度发以零点零四为要求的公差值。 a 是指以 a 为基准。可以看到，此符号与基准均标注在尺寸线的延长线上，则均指对应圆柱面的中心轴线， 则这个符号表示 faa。 六十六。圆柱面的中心轴线应限定在直径 fat 等于 five 零点零四毫米，以基准轴线 a 为轴线的圆柱面内。

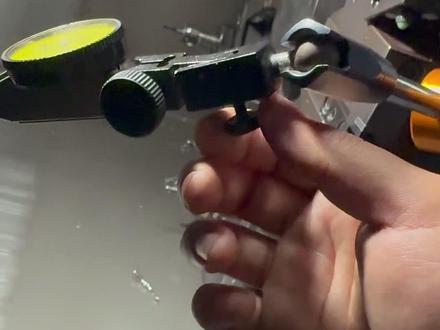

今天给大家讲一下啊，在我们数控车床中，如何用我们的百分表来调我们的一个弓箭圆的跳动。首先我们来把百分表系在我们那个刀塔上， 然后调节它的关节臂，我们给它松掉，然后看它这一个像灯泡一样的东西，我们一定要有带角度的往我们的弓箭上贴，我们拧紧， 拧紧之后它会显示一个零零位值，我们再来调节它的细节，我们拧这个旋钮来看来让它这个触点接触我们的一个弓箭，我们逆时针扭，它就会接触我们的弓箭， 接触之后他的指尖会转动，我们来调一个我们来适合读数的一个值，这时候转动我们的卡爪，如果他是呃圆有跳动的话，指尖也会跟着跳动，证明我们这个和我们的卡爪不同心。 那么如何调整呢？拿出拿出我们的一个两个小铜棒来敲一敲，把它的这个值给它校准。我们这个百分表刚开始的位置是定的，值是二十八的一个值，我们来看它的跳动， 找它的最高点和最低点，好，这个十三的位置就是我们的铜棒，来把它敲敲一敲校准一下。 你看我们敲完地下以后，发现这个地方还是有点高，高的话，我们就要往下调，沿着我们这个纸质的位置往下敲， 敲了几下之后发现还是有一点点，轻轻的再敲两下，再校准一下。 这时候我们敲完校准之后，我发现它的跳动已经来到了三条以内，但是呢为了我们的精度需求，我们还是要调再调一下它的精度， 我们这个尺子呢它的误差就在一条，现在我们已经把它调到了跳动在一条以内，大家可以看 这个方法呢？就是我们数控车中如何用我们的圆的跳动的一个方法。

兄弟们，很多人搞不清这个圆跳动和这个同轴度啊，到底是什么区别，今天我就拿这两根轴给你们讲透，图纸上标的呢是圆跳动啊，零点零三机准面 a b a b， 嗯，什么意思呢？就是说，嗯，百分表顶到这个面上转一圈啊，这么转一圈，表针最大的晃晃量啊，不能超过零点零三，就是它表面表针不能超过零点零三，只管这一圈晃不晃。 那同轴度那个零点零三呢？基准面 a b， 这是 a b， 它是什么意思呢？它是管这个螺纹中心轴线必须和这个 a 和 b 啊，这个基准轴线重合偏差不能超过零点零三， 它管的是中心中心轴线，对，对不对齐？ 圆跳动呢，就是管这个表面，这个表面单圈晃不晃啊？侧一圈就行，适合一些油封局部配合面啊，这类东西。同轴度呢，就是管中心对不对齐， 嗯，适合齿轮连轴器这种，嗯，要求非常高的，转起来要求非常高的。嗯，兄弟们明白了吧？点赞关注下一期，继续干货！

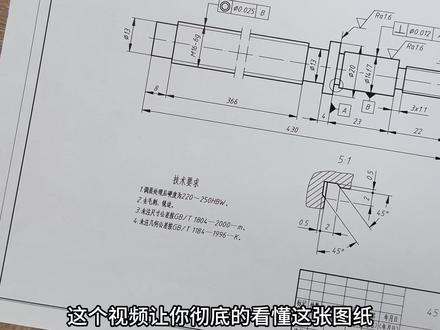

这个视频让你彻底的看懂这张图纸包含它的加工工艺。首先看一下这个零件，它是属于一个轴类的零件，我们一般先看一下它的材料是四十五号钢啊，这个零件的总长度是四百三，相对来说也是比较长的 啊。然后这边这个 m 十六就是表示这边要加工一个螺纹，那个代号十六是它的公称直径， 这个后面的六气是表示螺纹的中径公差等级，这上面的方框是行位公差。双圆是表示同轴度的意思，零点零二五是它的误差范围，必是基准。 它主要的表达的意思是指这边这个螺纹加工完以后，相对于 b 级准， b 级准，也就是在这边也就是这十四的外圆，这两个圆它的同轴度误差一定要在零点零二五范围以内。 这边这个英文字母 a 和 b 都是表示基准的意思啊。这边这个方框上面的以竖一横是垂直度啊，零点零幺二是误差范围， a 是 基准，那它主要的表达的意思是指这个十四的外圆加工完以后，相对于 a 基准也就是这个侧断面 啊，垂直度误差一定要在零点零二范围以内。这边这个三乘一点一的标注是值， 这个零件的槽宽是三毫米一点一是这个槽深， c 是 表示四十五度倒角的意思， c 是 四十五度倒角的一个代号， e 是 表示它的一个参数。这边这个 m n 十杠六 h 表示这边也是要加工一个外螺纹。这边这个 five 是 f 七，这后面这个 f 七是表示这个尺寸的公差等级， 这个尺寸的详细公差参数需要通过表格查询的方式来获取，这下边的这个图形是一个局部放大的一个图形啊，通过这个上面这个图形看这边一个圆圈，那这边这个圆圈其实它的形状刻正，其实就是这边这个放大以后 放大的目的，让大家看的尺寸更清楚啊，不要加工报废了。通过这张图纸整体的外形，它是属于一个轴类的零件，那它的加工工艺啊，肯定是用车床来加工， 来机械行业干学徒想快速学会机械图纸的这本书，大家一定要去看里面所有的看图识图啊，螺纹齿轮很多图纸案例都有讲解，简单易懂，不走弯路。

机械加工中一定要统一机准，以保证零件加工精度，多以配合安装面作为第一机准和尺寸起始点，图中六十表示在配合上对该尺寸有精度要求。 而图示中圆跳动表示 a 作为基准，它的跳动值是零点零一，用千分尺测量镜向方向上多个值起最大偏差值。 注意这是同轴度和圆度的综合指标， 同轴度前面加一个 f， 表示以 a 作为基准，轴位线上上下偏差值形成的圆柱包罗面，也就是这一款，只要在这个范围内都表示合格。 下面我们从界面方向来看一下同轴度圆跳动，这个是圆度，红线表示理论意义上的圆，黑线表示实际加工的圆。同轴情况下，只要圆度在偏差范围内都表示合格。 同样同轴度圆心在绿线范围内波动就表示合格。这也解释为什么本图同轴度要加一个范围， 那么我们把两个放在一起综合来看，就形成了圆跳动。圆度加同轴度就是圆跳动，所以圆跳动要大于同轴度。 那么我们把四个放在一起综合比较，大家一起来看一下。那么大家有没有发现本图有什么问题呢？

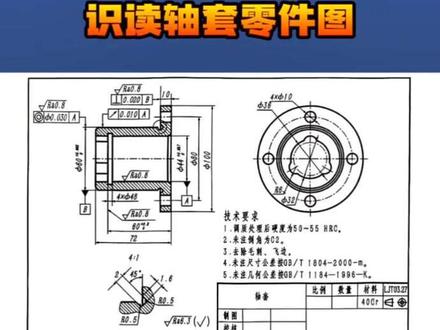

今天我们一起来实读轴套零件图。第一题，主式图采用了全剖式图来表达，上方标有四比一的是局部放大图。 第二题，四乘 f 四十八是退刀槽，退刀槽宽度为四毫米，深度需要计算 f 四十八减 f 四四除以二等于二。 第三题，图中位注，尺寸公差等级在技术要求中是 m 中等级。第四题，判断图中同轴度的公差带形状，同轴度公差带形状使圆柱面内区域且圆柱轴线与直角轴线同轴。 第五题，图中表面粗糙度要求最高是 r a 零点八微米，需要样块比较法中的用放大镜来检测。第五题，图中零件材料是四十个， 该材料的含碳量为百分之零点四，感谢观看！

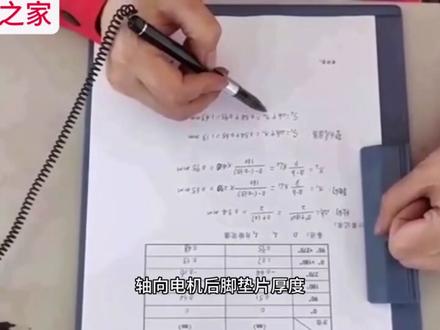

大家好，今天学习的操作项目使用百分表测量离心棒，机组同轴路，操作时间十八分钟。首先选择工具，拿出干扰工具。 百分表。大表盘一周为一毫米，共分一百个小格，每小格零点零一毫米。 指针顺时针旋转，读黑字为正直。指针逆时针旋转，读红字为负值。检查百分表灵活好用。 检查福利表象。 检查连接杆擦拭 电机一侧连轴器，画零度九十度，一百八十度，二百七十度。电机灯盖上画参照点。 这点礼物电机提交螺丝 对角安装连轴器螺栓， 将四脚架固定在泵一侧连轴器上。 安装轴向开分表， 下压量二 三毫米， 安装镜像百度角， 下压量二至三毫米。 百分表出头与接触面倾斜小于十五。 大表盘指针归零， 按泵旋转方向将连轴皮旋转一周， 指针归零。 测量零度走向镜像数值并记录。 测量九十度轴向镜像 数值并进入。 测量一百八十度走向镜像数值并记录。 测量二百七十度竖直并记录。 完善表格并进行计算。零度一百八十度，九十度二百七十度。偏差计算方法为大值减小值。计算结果填入表格内。 d、 l 一、 l 二为给定值 得特 h 为镜像变片厚度，得特 h 等于零度加一百八十度除以二。将数值代入公式并进行计算。 x 一为轴向电机前角垫片厚度， x 一等于 a， 减 b 除以 d 乘以 l。 一。公式中 a 为轴向零度数值公式中 b 为轴向一百八十度数值。 d、 l 一为给定数值，将数值带入公式并进行计算。 x 二为轴向电机后角垫片厚度 x 二等于 a， 减 b 除以 d 乘以 l。 二将数值带入并进行计算。 s 一等于镜像变片 厚度加轴向电机前脚垫片厚度，其计算结果为电机前脚垫片总厚度。 s 二等于镜像垫片厚度加轴向电机后脚垫片厚度，其计算结果为电机后脚垫片总厚度。 回收工具， 哈哈哈， 他是现场 操作完毕。注意事项一、操作过程中注意安全。二、合理规范使用，不用具。
