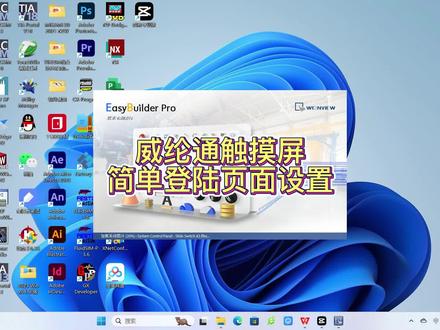

今天我们来讲一下未能通触摸屏的一个简单的登录页面,通常我们在 触摸屏里面设置登录页面呢,主要是为了保护我们设备里面的一些关键参数,不会随意的修改, 比如说我们现在看到的这一个就是一个简单的登录页面,在进入厂家参数设置的时候,他会弹出对话框,提示我们需要输入密码才可以,然后我在密码框这里输入密码, 输入正确密码之后呢,然后我们再点进入,就可以进到我们的参数设置页面来,点注销呢,我们就退出了登录, 然后再点我们的进入厂家参数设置,他会提示需要密码。那么这个这种简单的 登录页面怎么做呢?这里我们先做好了三个页面,一个主页,一个用户登录页面,还有一个参数设置页面,我们在用户登录页面这里呢, 首先我们要输入一个面密码框,密码输入这里呢,我们用数值就可以了,然后读写这里我们选择 h f i 地址,我们选择系统计存器,然后 选择我们的 l w 九二二零密码, 然后在格式这里预设格式为密码,然后确定, 然后我们再给他弄一个退出登录的一个开关,选择为未状态切换开关。地址这里呢我们输入系统计程器注销, 选择 l b 九零五零用户注销, 然后给他一个标签内容为退出登录, 然后我们再给他设置一个登录页面的按钮,选择为功能键功能这这里呢切放到我们的一个 参数设置页面,然后安全这里用户权限我们选择为类别 a, 那勾选一下,当用户无权限超限此类别时,弹出提示窗口, 然后再给他设置一个声音, 哦,这里 标签这里设置一下,进入参数设置, 设置好了之后呢,我们还要设置一下密码, 我们的密码呢?系统常用系统参数,然后呢这里有一个用户密码,我们选择一般模式密码设置为一二三四确定,然后我们 模拟一下, 输入我们的密码,一二三四确定,然后我们进入参数设置,这样就进到参数设置了,返回, 然后退出登录,我们再进入删除设置,这样就提示说需要密码了,那我们选 修改密码呢?直接在常用系统参数这里,系统参数里面呢有一个用户密码,我们可以在这里设置我们呃登录的一个密码,比如说我们现在改成四个八, 那现在输入四个八,这样就完成了我们一个简单的页面登录设置。

正常咱先改密码,就是右下角的小箭头,点开就是点齿轮图标,点开之后输入密码,默认六个一,这个位置改成你自己设定的 ip 地址。但是一定要记住了,比如咱现在改成幺六幺点二点幺六八点零点, 是吧?哦,离幽灵所近,偏心是幺零啊,现在对吧?可以,这个改成幺零,那就出头前改成幺零, 这个触摸屏改好之后就这只是触摸屏 ip 地址,然后咱们设定触摸屏的系统参数, 从系统参数点开之后新增设备。嗯,然后找到三零的场边,找到三零的场边,然后 选择三菱的这个品牌, q 系列用二进制或阿斯科马都可以,后边用一字代的这个协议,咱们选二进制这个点确定 这个位置接口类型。因为咱们用网网线传输,所以选择移开网,默认的时候这个 ip 地址,这个位置的 ip 地址是指你触摸屏指向 plc 的 ip 地址这个位置点设置。 比如说我现在想让我触摸屏指向 poc 的地址, poc 的地址设置为一九二点幺六八,点零点二零,刚才那边是点一零,是吧?嗯,你这是幺六零,不是零吗?幺五八,再上零 点二零,也就是这个端口号和 ip 地址一定要记好了,然后点确定,这个位置不要选,就是用默认的 tcp 就可以,不要用的 udp, 然后点确定,点确定,这个时候咱们的触摸屏的设置参数已经设置好了。

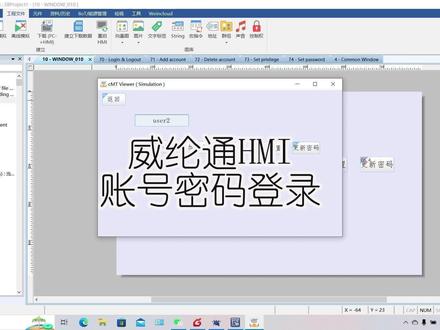

啊,大家好啊,我是顶创资豆华啊,那么这节的话给大家讲一下这个俄伦通触摸屏的登录创口 啊,什么意思啊?这块的话可能你们经常会见到这种情况,就是我们的触摸屏打开以后啊,我们是不是说所有人这块的话都可以对触摸屏进行一个操作啊? 哦,我们一般情况下打开以后的话,他会有一个登录窗口啊,那这地方的话可以去选择一下,就是 你登录的用户名啊,下面这块画有对应的登录密码,也就说你输入了这个 啊,正确的用户名有密码以后的话,你才有相应的权限啊,进入尽快的话不同的界面啊,去做你尽快的话具体的工作啊, 这个的话就是我们登陆窗口啊,然后我们这节的话就是讲一下这个功能怎么去实现一下啊,至于窗口怎么去美化自己去,大家自己可以去做一下啊。嗯, 那么这个就牵手于什么呢?牵手一个密码啊,密码的话那么我们怎么做一下啊?首先呢即看的话我们先新建一个啊, 我们先新建一个触摸屏啊,呃,这个的话我们用这个触摸屏即可的话,本身他自己的这些点啊,去模拟一下就可以了啊。呃,第一步的话,我们是先需要到这个 触摸屏这个啥系统参数里面去,然后这个地方的话有一个用户密码,那么我们这个用户密码的话,就是你在这个地方的话,他总共有十二个啊,就是 他尽快的话可以设置商用户啊,那么啊对应的每一个用户啊还有不同的密码,然后呢他也可以有不同的权限啊,那么我们比如说我们这次就设置三个啊,我们就设置三个 三用户,那么第一个用户的话我们给个密码叫幺幺幺,第二个话我们给个啊,第三个我们给一个三三三。呃,那么第一个用户他的权限, 我们比如说我们就给一个 abc 啊,第二个我们给一个 ab, 第三个我们就给一个零权限。 那就说你所关注这个类别越多,那么相信,那你这个用户啊,他的权限就越大啊,那么从 上面可以看一下,我们就说一号用户他的这个权限最大的啊,他尽快可以操作三个类比啊。 abc, 那么二号用户可以操作这个 a 和 b, 三号用户只能操作这个 a 类别啊,那么选完以后我们尽快的话确定一下啊。 呃,确定一下以后的话,我们实际上啊,就是我们建几个窗口,也就说,嗯, 对应的不同的用户啊,即可的话,他是可以打开不同的窗口啊。嗯, 我们先新增一个窗口啊,这个地方的话我们就要我们可以称为一个仓鼠啊, 参数设置啊窗口啊,就说这个窗口的话,嗯,我们只容许这个一号用户才能打开啊。 嗯,第二个的话我们即可设置一个,嗯,我们叫数据啊,查看啊,扣扣,这个名字就是自己随便取啊,那么我们在设置一个窗口啊,我们叫做 用心啊、洁面啊窗口啊,那么就这三个窗口哦, 那么这三个窗口这块打开的话,我们是需要他对应的这个啥,就是他的按钮啊开关,比如说我们用这个啊,我们用这个, 然后用打开这个擦出水窗口啊,这个取这个标签叫擦手啊,窗口, 嗯,这地方大一点,大家看得清楚一点啊, 这个我们叫仓储窗口,我们就放在这啊,就随便发个啦。嗯,再来一个, 再来一个,那么第二个的话,我们给他就是可以去打开一下这个什么呢?这个数据窗口啊,数据窗口,那么这个字也改一下。数据啊,数据窗口。 嗯,这个的话我们叫运行,运行界面啊,嗯,他可以切换到这个运行界面 词也改一下,叫做用心诚恳, 那么这三个窗口可以去对应的啊。哦,那么在这个地方啊,嗯,也就说我们需要去做两个树枝原件,这两个树枝原件的话一个是什么呢?就是 我们的这个用户用户啊,用户用户代号,用户代码啊,一二三四。另外一个话就是我们的这个密码。 那么多用的地址啊,唯一的地址是这样的,就是这个地方的话我们要用到系统的地址啊,不用这个在这地方的话我们有系统计算器,那么系统计算器的话就找一下啊,找相机块的话他有一个啊,用户, 你好,立马那么这个地方就用湖北。好啊,这个啊,确定,确定,那么在这个地方啊, 啊,就是我们需要输用户编号的啊,那么这用户编号是什么东西啊?就是这啊,就是这个地方啊,嗯,我们的这个用户密码,这个啊,一二三四五六七,这就是用户编号啊,他对一个密码就开通,我们说的一号用户,对的幺零幺二号用户对的啊,三号用户对应的是三个三啊, 那么我们还得再需要一个这个数值软件,那么我们就是输密码的啊,这个啊,那么我们放到这个条 啊,那么这个地方的话,我们一般情况下就不用这个,不用这个, 就是为什么不用他呢啊?因为这个一号用户,二号用户数一二三,这不直观是吧?谁知道一号用户是谁?二号用户是谁啊? 那么我们一般情况下我们还是用的这个项目选单啊,这个项目选单实际上因为这个功能还挺强大的,那我们尽快的话,因为我们有三个窗口,所以设他三个用户啊,就是三个项目。 哦,这地方那么第第一个用户我们是用的是就是给他传一个 一号啊,一号编号,第二个用户我们传一个二号编号,第三个用户我们传一个三号编号,那么一号用户他的权限是最大的, 那么他对应的我们可以给他取名叫工程师啊,那么二号用户的话我们可以认为是 主管啊,那么第三个的话我们就认为他是一个操作员啊,那么对应的也就说我们我们原来这块的话可能需选一二三,我们现在不用选,我们直接去选,你是工程师呢还是主管呢?操作员啊? 啊,这个地方啊,那么这个地址啊,就是这个地址啊,我们去找一下啊,在这个新农区重庆里面的这个用户名密码就用户名这个啊,确定确定啊, 我们就放置,这要记得的话我们就先把放这啊, 稍微拉开一点 放着啊,稍微大一点,挑合适点就行 啊,这个界面这块我们可以发用文字,有什么呢?就是,呃, 欢迎使用啊,使用,欢迎使用啊,请登录啊请登录。嗯,字体还是有点大,牙看着啊。 嗯,这个地方的话我们再换一个,这个换一个啦,密码,密码, 坐这啊。 哦,那么我们见面大概就是 什么样子啊?呃,那么这个啊,这个极快的话是第三个窗口,这这个三个按钮我们要需要设置一下,就是,呃,你,你只有登录进去这个正确的这个 啊,右后面啊,比如说你选择这个操作员的话,这个这个仓促场控这个数据场口你是点不了的啊,那么我们点不了的话也可以用什么呢?就是我们就在这不显示啊,就是你就不显示了,你也就点不了啊,那么也就是说在安全这块啊, 那么他的权限啊,因为我们刚才这块的话是,呃, 就是工程师他的权限的话,他最大可以到 c 啊,他可以到 c, 也就说,嗯,你只有到 c 以上的级别啊, c 以上的级别这块的话才可以 去。呃,看到这个啊,看到这个啊,那么也就说你看这个地方有一个当这个用户没有权限操作此类原件的时候,他是不显示的啊,我们也就说我只有四个用户啊,你说我只有工程师尽快登录进去以后,这个参数窗口大家去显示啊, 那么其他登录进去他不显示,那不显示的话他也就进不去啊,那么我们直接就确定了,那么这个的话,我们是他的权限的话是到这个避雷湖啊, 他这块画到这个 b b 类用户,那么也是操作员进去以后他就看不到啊。嗯,那么最后这个的话,我们就直接就是 a 类用户了啊,就是 a 类级快画他就可以可以了啊。呃,这个是 选好以后啊,我们直接到这个就是先到这个参数窗口里面去啊,我们,嗯写几个汉字啊,就是为了区分一下啊,就是欢迎啊进入参数窗口啊, 呀,还把这个字放大一点啊, 然后呢再放一个,把这个窗口能关闭的一档关闭啊,这个我们关闭的是这个,嗯, 他是我设计的方法, 应该是完美创造 关闭窗口啊,我们就直接就是确认啊,确认我们把这个 还是放大一点啊,这个 确认啊,首先给大家复制一下啊,那么到这个里面去也是一样的,这个位到这个里面也是一样的车位这个地方的话参数线这个我们到这个数据数据这个数据窗口里面去啊, 各位欢迎进入这个数据窗口啊, 那么这个的话运行见面啊,这个是运行界面,那就是欢迎进入这个 微型窗口啊,微型窗口好,这样的话就可以了啊,我们直接来即可, 来的话来,嗯,直接就是理想模拟一下啊, 那么我正常极快的话进来以后啊,你看我这边的话,现在是就是我可以去选择,比如说我现在极快的话去,我已操作要进去啊,操作要选好 哦,你看这地方会有三变,那么操作员的密码是三三三啊,三三三,我们这个地方的话他只会显示一个运行窗口,因为操作员的权限只有运行窗口啊,其他两个没有,那我可以进入进去了。 然后呢我看一下啊,这个这个关闭以后的话他也没办法退回来了, 还得几块的话还得摸你一下。呃,那么我这块的话,如果我选择这个工程师啊, 我们看一下工程师啊,主管啊,我的密码。是啊,那么好,我这个我的主管呢,尽快的话他可以进入这个数据窗口跟这个运行窗口啊, 那么我如果说即刻的话,我是一个工程师啊,对应的数据密码是这个啊,就是说对了,那么工程师即刻的话他可以进去啊,他可以进去把他自己的这串过去啊,那么这个的话,就是啊,什么呢?就是咱们这个 触摸屏的这个啊,登录窗口啊,一般情况下,嗯,就是在这个地方的话,如果我们呃对这个操作有要求的话,我们一般会设计相应的权限啊。 啊,好,这样这样啊,要要要,那么听开的话在怀里操作一下,他是三三,那么如果说你这个密码输错了啊,如果这个地方的话密码输错了, 我工程师现在输完以后啊,我现在输了一个民政局啊,但是是没有反应的啊,但是什么都没有啊,就输错了是没有反应的,当了我们这边的话也可以观念一下这个输错了以后有反应啊,这边我们就不提了啊,输了以后就可以写出来了。 那好,那么有关这个登录窗口这个设置啊,我们就介绍这地方啊,谢谢大家观看,再见。


六个一哈,六个一过来, 然后再因为我们现在是新款的,所以说呢,我们先选这个 英文,把它换成中文, 前提 中文真的 ok, 切换过来的话我们再进来,再进来,密码是六个,默认六个一在,因为这个是设置二,我们要到设置二里面去, 在这里这个是色泽,我们要在触控的时候触摸出石化,所以说我们就要把它勾选上再出去,出去我们再断点, 断电的话现在就要重新上电,这个叫触控,这个字不好叫准, 因为 要矫正的时候是首先要把它放平的,不放平的话, 好,现在进入这个页面就点进去要校准 胶准长按,再松开 真爱 这个恢复设置出厂, 这个他有一个要显示密码,这个显示选 yes, 他这个就是这里要显入显入,因为这个比较重要的一步嘛,也比较慎重的一步,所以说我们这里要选写 yes 嘛, 再确认就好了,对,确认他基本上他就自己恢复出厂了,这个恢复出厂再重新上电就 ok 了, 嗯,哎。

哈喽,小伙伴们大家好,可能还有很多小伙伴分不清楚位状态设置和位状态切换开关的区别,那么接下来我们对比一下,看两者有何差异。 首先我们来打开未状态切换开关,可以看到有四种操作模式选择, 再打开未状态设置,我们可以看到有很多种操作模式,这个就比未状态切换开关的选择更丰富, 接下来呢,打开模拟器,看看这两者的性能有何差异。首先我们来看一下未状态切换开关,点击启动,也就是 为二,可以看到指示灯亮起,并且按钮也是亮起,而保持常亮状态,点击停止指示灯和按钮同时熄灭。再来看看未状态设置的设为二, 点击启动,看到指示灯亮起,但是按钮只是闪了一下,并没有保持常亮状态,点击停止指示灯熄灭。 接下来再对比切换型的开关,看到未状态切换开关的旋钮, 点击旋钮指示灯亮起,而且旋钮保持向右边,再点击旋钮指示灯熄灭,旋钮归位到左边。 再来看一下未状态设置的旋钮,点击旋钮指示灯亮起,但是呢,旋钮只是向右旋转了一下,然后自动归位到左边,保持在左边状态, 再点击一次旋钮指示灯熄灭,旋钮也是快速的向右转了一下,又归位到左边。 下面再对比一下富贵型按钮,看到未状态切换开关的富贵型按钮, 点击拨码向下拨,小灯亮起,释放鼠标拨码向上拨,然后小灯熄灭。 再来看看位状态设置,点击拨码,然后向下拨,指示灯亮起,释放拨码 向上,然后直灯熄灭,那么在富贵型上两者并没有区别。 好了,相信到这里很多小伙伴已经对这个未状态切换开关和未状态设置的区别都有了解了,感谢大家观看。



啊,我们今天看一下这个微轮通这个触摸屏啊,拿到新屏啊,我们如何使用?我们这个是一个 mt 六零七幺 ip 的啊,一个屏,我们首先得给这个触摸屏啊,把这个电源介上 正负二十四伏啊,然后我们再接上这个数据线啊,我们给这个屏啊通上电啊,我们看一下 啊,现在我们屏幕已经点亮,我们现在就要进入菜单了, 我们进入菜单啊,我们可以看到我们这这是我们的菜单啊, 我们然后要点击设置啊,设置我们这个新屏的密码是六个一 对。英文比较懂的话,我们可以直接用英文界面啊,我们如果 这个英文看不懂的话,我们可以进入其他的改一下啊,我们现在有日语中文简体和中文繁体啊,我们改成中文这个简体啊, 我们改成这个,呃,中文剪体啊, 中文简体我们现在可以看到啊,我们这现在已经是中文设置啊,这是时间啊。呃,我们还在看一下其他的啊, 比如说安全了、历史 hmi 的名称啊, us 啊,其他设置我们都可以看一下啊,这是我们这个亮度调节啊, 这个滚轮我们是可以拨动的啊,嗯,在这里我们就是这个触摸屏的设置部分啊, 然后我们看一下这个程序啊,如何下啊?嗯,完了我们看一下,我们要打开这个软件啊,这个跟这个昆仑通泰的啊是不太一样的,我们用的是未能通的平啊, 这个打开得一段时间,我们看一下 啊,我们现在可以看, 看到这就是我们要下载的程序啊,嗯,我们在上面我们看一下啊,我们这里菜单 工程文件,在这个工程文件里面我们有一个下载,我们直接点击这个下载, 这个我们用的是 usb 啊,我们直接就点这个下载就可以了 啊,这个下载的需要一点时间,我们耐心等待, 现在他是重启这个触摸屏, 我们这个已经下载完成了,我们看一下啊,测试一下啊,这是我们这个菜单啊,参数菜单,这是 l 的检测, 这是实施报警,这是历史报警 啊,我们可以看到这个已经下载成功了啊,我们完了以后把这个装到设备上,我们就可以进行下一步的测试了。啊啊,今天啊就分享到这里。

大家好,今天呢给大家简单的介绍一下这个微轮触摸屏如何进行这个画面切换。那么我们做项目的话,肯定不止一个画面,他肯定是很多个画面之间进行切换,来实现他的各个功能, 那么切换的话咱们需要使用到的就是这个功能键,那么我提前已经建立好了三个画面,分别是画面一,画面二,还有一个画面三 功能键里面咱们需要选择什么?选择这个切换基本窗口,这里面他一共就有这么几个功能, 选择切换基本窗口以后,咱们可以直接关联你对应的这个窗口,比如说我这个按钮,他切换到画面二,那我就直接关联这个画面二就可以了。然后图呃标签这里咱们 也可以使用,比如说叫做画面二确定放在这里,那么再新建一个,比如说同样的我直接关联到画面三 标签,我要改为画面三点确定放在这里,那么为了快一点,我就 ctrl c、 ctrv、 crv。 那么在画面二里面咱们将画面二改,为什么改为画面一 标签这里同样的改为画面一,那么画面三他是本身就是 不变的,除非说是你占用了这个画面,那么这里一样的把画面三改为画面一 之后点击仿真, 那么当我们点击画面二的时候,他会切换到画面二,点击画面三时,他会切换到画面三,点击画面一,切换到画面一,那么这个的话就是什么?就是他是直接的进行切换,有时候你哪个每个按钮关联的对应的这个画面是固定的, 那他只能进行这个画面的切换,那么这是一种,还有一种呢是返回按钮,就比如说我从画面一切换到画面二,那么我点击返回以后,我需要返回到画面一里面, 那么这里有一个叫做返回上一个窗口,这个直接点击就可以,它里面不需要你关联画面, 起名就叫做返回窗口,返回画面 点确定放在这里,那么在其他的画面里面,咱们也复制粘贴一下, 进行离线仿真。比如说默认我的是窗口一,画面一,那么当我点击画面三时,进入到画面三,点击返回画面,他会回到画面一里面, 那如果说你再点击返回画面的话,他返回到哪里?返回到画面三,因为你是从画面三进入到画面一的,那么这个就是返回的一个按钮, 我比较常用的就是这两种,你像其他的话是进行小窗口使用的,那么今天就讲到这里。

看一下啊,微装的设置,找下说明。 位状的设置,看一下他那个使用手套秒数位状的设置原件提供手动操作与自动执行两种操作模式。使用手动操作模式,用户可以利用位状的设置原件 在窗口上定一个触控区域,按压此区域,可以将计存器的状态设为 of。 先看一下啊,手动操作 他是怎么执行的,在这个界面看一下怎么切换呢?然后工程文件原件在原件这一栏中啊,我们上我之前说过伪装的指示灯,先先回顾一下伪装的指示灯吧。伪装的指示灯,看,他只有一个读取地址只有读取地址,像伪装的设置 他也只有一,他是只有一个写入地址,就说是这两两者之间的关系,是为状态设置原件写入一个地址。 如果比如我现在是与 fx3uplc 进行了连接,连接之后我写入一个 x 零,就说我这个伪装的原件他是写入 x 零的,但是他只能写入怎么读取,读取的话是靠伪装的指示灯读取,比如伪装的指示灯 不是 x 零。然后还有一个要注意的是未状态指示灯,这里有一个未状态切换开关,未状态设置是只能写,未状态指示灯是只能堵,而未状态切换开关是 既能读取也能写入,也可以读取写入,使用不同的地址。未装载切换开关,看一下未装载指示灯啊,看一下 这么个案例,看一下。呃,这是这是一个做,做了一个工程文件, 看,这里有一个报警信息,假设我是这是新建的一个项目,新建了一个项目之后,你看我再叫了一二三四四四个急停,加一个变频报警, 就说我在这四个地方,四个工作的区域加了四个急停,就是为了保护工人的安全,如果如果设备故障了,设备故障了之后,这个急停他就要报警,急停按下变量,我因为没有与 plc 通讯,没有输给,所以这些全变亮了。正常使用的话,如果这些急停全松开的话,就说前四 四个急停全松开的话,这是不亮的。这是这个英文的意思,是没有与 plc 通讯的意思,我进行的,因为进行的是离线模拟,他是怎么做了这个这个功能的?看一下,这是一个未状态指示灯,双击打开一下 位状态指示灯,位状态指示灯,他是一个地址读取了一个地址,与啊,与与的是西门子 s 七杠两百的 在一个 plc 进行了通讯,然后他读读取的地址是二二点四,是什么意思?这里有一个输出反向,我如果不加这个输出反向, 那么你看这个图片,他有两种状态,正常的话,我这一个二二点四通过一个二十四伏过来,然后一个急停的长臂出点之后二二点四,给二二点四,然后二二点四回来之后,啊, 回来之后给那个 p l c, 如果正常的话,三块几零的话, p l c 是有这个二二点四的信号的,然后看一下如果,如果有信号的话,有信号的话,他是这么一个状态,这么一个状态,但是不太够醒目,我这里增加了一个,就说输出反向,输出反向的意思就是说 正常是零是这种状态,一是这种状态,那么输出反向就反了,反过来,那么零的时候就说 没有,没有,这个就是这句话的含义。急停按下变量,正常的话,我我因为设置了输出反向嘛,这个信号是二点四, 如果我松开激情,那么有二,二点四之后我由于输出反向,那么这个零就相当于一,就是按的状态,然后当我一拍下急停,一拍下急停之后,输出反向,输出反向的话,输出反 反向的话,那么就相当于这个状态,他就开始亮起来,就可以实现这么一个功能。急停按一下变量,就是用了胃状态直到的输出反向功能,然后这个胃状态 设置,看下微装的设置啊,我这个是与模拟的,是与 fx 三 u p l c 的通信,看微装的设置,原件微装的设置他只有一个写入地址,我举个例子,我写入一个 m 零, m 零之后,然后确定他开关属性有四种, 有很多种,不是说有四种,其中他前四种,一二三四设为二,设为 o 辅切换开关和富贵型开关这四种模式,他是他是一个那个自动 啊,手动操作的模式,后面的话就说一些自动的模式,包括从周期切换开关开始,他是一个自动模式,看他们有什么,他的定义是怎么描述的。未状态原件 开关啊,开关 off 切换开关,富贵型,然后设为啊,可以可以,大气看一下 啊,具体是什么含义呢?来看一下。如果设为昂,伪装的设置设为昂,我假设这一个是一个 m 零, m 零之后随便选一个图片 这个图片吧, m 零正常的话设为啊,设为啊是什么意思?看这个这个我设为啊, m 零 啊, m 零设为二的话,然后我我要显示他是状态, 我看我加一个微装的指示灯,独取 m 零, 他正常是按的这个微装的直灯,看一下他的图片属性。你看零正常的话,如果 m 零是灭的状态,那么他的灯也是灭的,如果 m 零一得电,那么他也应该得电,进行一下离线模拟 啊。重新看一下啊, 我现在没有没有进行操作,没对这一个伪装的原件进行操作,等待加载完成。 看一下,按一下之后他就亮了,但我再按一下,他没有反应,他没有反应就说稍微 on 的意思,就说我按一下之后这个 m 零就一直得电了, m 零一直得电,再按他是取消不了的。那么社会 off 是什么意思?看一下 shorty off, 这位 off 就是说这个原件是一直关闭的,一般设为 r 和设为 of 应该是成对使用的,单独使用没有什么意义, 看是不是奥普,我怎么亮他都不点亮,但是我成对使用。看一下复制 啊,我这个这个设为设为 on, 第一个设为 on 啊,第二个设为 off。 好,这样就可以实现成立使用了, 改善,这是一个转 一个 m 零, m 零或者或者五二零等。举个例子,他是一个电机,看启动,电机关闭,电机启动,关闭,启动关闭,那只能这个只能启动,这个只能关闭,就是这么个意思。然后看一下第三个 切换开关,切换开关的话,他就类似于旋钮开关了,就是说按下背到背到一个方向之后,他是一直让设备得电的,再背回来之后他就可以使电熄灭。 看点一下,他就是一直得电,再点关闭,点关闭这个开关就相当于设为啊和 设为 off 的结合体,类似于旋钮开关。然后最后一个是富贵型的,富贵型的话类似于一个点动的点动开关,类似于旋啊按钮开关,类似于按钮开关。按一下。按的时候他是亮的,一松开他就灭了, 就说按一下,他亮一下,按一下,亮一下。看这是写入 m 零,上方是读取 m 零,等一下加载出来 都去 m 顶斜转过来。那按一下,按一下,按一下,按一下。

这一讲主要给大家介绍一下如何利用定时数据传输组件来传输数据。首先我们来介绍一下这个组件,这个组件主要使用固定的频率自动的执行数据传输功能。为了看到这一功能,首先我们来新建一个工程, 然后在这里新增一个 prc, 类型为三零的 fxrn。 然后打开资料定时传输软件, 在这里点击新增。在这里我们命名为单题。一、地址类型我们选择字地址类型,时间间隔为十秒,字数为 零。五、 资料原地址选择触摸屏的地址 g l w 零。开始的目标地址为 prc 地址,地址类型为低零。 这样我们的资料传输功能原件已经做好了。 为了能让大家看到数据的传输,现在我们分别用 数值输入原件地址为 l w 零到 l w 四和低零到低四。 当我们给 l w 零到 lw 四输入数值的时候,来观察一下数据传输的完整性和正确性。现在我们可以看到两组寄存器已经做好了, 左边的是触摸屏的寄存器,寄存器的地址为 lw 零到 lw4, 右边的为 prc 的寄存器,地址为低零到低四。我们现在离线模拟一下来看一下效果。 首先我们在左边的触摸屏的数值输入原件中输入相应的数据,现在可以看到左边的触摸屏有相应的数据。现在我们可以看到到达一定的时间间隔,我们 右边的 prc 的寄存器也有相应的数据,而且数据和左边的触摸屏的数据完全一致。 这一讲关于资料的定时传输我们就讲到这里。

大家好,欢迎大家进入大唐江山,嗯,直播直播间的, 嗯,视频课堂,这几个呢,给大家带来的是贵人多触摸屏的啊,七种水质,比如个人 比较短,这是这一次两节课搞来做,一节课来讲,包括他软件安装这些合并为一一节课来讲。首先我们来看威龙龙触摸屏的啊,系统测试 它,系统谁知嘞,主要是我们要学会语言的更改啊,还有时间的,谁定谁知啊, 然后再起到起到设置啊,这个我们就通过视频,通过录播的视频来给大家做做那个演示。 好,这个我们是以这个 t k 八零七幺 a p 的 这款触摸屏来做实验的啊,好,我们现在看到这里有个箭头,这里有个箭头,然后我们点进去 啊,这里一个啊设置键像齿轮一样的,这个点进去,然后输入密码,六个一 二三四五六 t o k。 好,这进去后,这里不是语言是英文的吗?你点下一步,下一步找到语言,设置 好,可以改成中文繁体,文字简体,我这里改成了中文繁体,点应用 it's ok, 都可以。 那我们再点进去这个,这就是我们的那个语音跟改,现在变成中文了啊,六个一, 那就是中文了,这个是这个,这是我们的 ip 地址,是包括通讯的时候,呃呃,用那个以泰文通讯的时候要用的一个地址啊,我们在这里可以设置, 你在玩抖音的时候就不要用到它传输,传输文件呢,我们都可以直接用这个网址。好,这是时间的设定, 现在是两千年,两千年我们都要把它数为二零二三, 这个纸一梳梳,梳是梳不了,只能按箭头慢慢的慢慢的调, 也是说是拍拍视频不好操作。 二零二三多了 好,改成十二月 到今天二十九号, 那个在二十九号,今天星期五 啊,这时间就差不多不管了,点击应用,点击, ok, 好,这个就时间写定就搞定了。现在我们再进去看一下其他功能, 这个就是 ap 地址,时间要设定好了下一页。 然后这个是我们的商债密码,还有说本机密码本来是六个一,你可以去改,但我们一般不通的。然后商债密码就是我们的要上传密码,然后 你输入,别人没办法上传,上传你的那个要下载的话,你是谁?这个密码可以,你要上载历史资料,你要密码,你可以随听的啊, 然后这里清理配方啊,清理事件啊这些啊,你需要需要做这些动作,然后你就可以点直接清楚就好了,不需要你就不用 啊,这个是本机的那个名称,你自己可以设定你,比如设定你说帮你帮你需要也可以自己想怎么设定就怎么设定,这个不影响。 然后这是更新,就是有软件,有那个清香文件的话,你可以给他更新,这个是亮度的调节,亮度调节我们自己可以可以这样用手手一旋他一下, 还相当于这个拨盘一样,这样很棒,那这最亮 好,屏幕就变暗了,再变一下就就亮。 这下面这个这个箭头呢,我们不能把它去掉,去掉后你插入 u 盘,它就不会弹出这个窗口头。如果说你要下载我再上传的话,那么你要把这个箭头勾上的, 如果你不让别人下载,你可以把勾去掉, 这里这里这个他,他这里有个功能,就是你可以隐藏这个光标,隐藏光标也可以把它点这个打勾了,然后你重启触摸屏的情况下,他就会校正屏幕,然后进行那个更改。 这是我们调整语言,调整了那个简体中文简体我们再看一下,哎,变成中文简体了 啊,这就是中间条。 嗯,这些这些特别要注意了,你打了勾的就行, 还在允许用户修改那个 u 盘也可以啊。今天这个课就讲到这里了, 这个这是关于那个什么,这关于系统设置的一个视频, 下面我们来看一下,系统随时我们就讲到这里了,然后来看这个我先关掉, 来看第四,第四集的第四集的第四集, 第四集就是微联通的软件的触摸屏的软件的安装,下面就分两个两两两两部分来讲,一个是软件的下装,下载起安装,然后如何进入界面,你先退出来。 好,我们我打开。我这个在哪里会下载嘞 啊?在微联通的官网,官网可以下载, 你把浏览器我就不打开了,我有现成的,看一下,有人去我就不要了。嗯,我直接打开,我这个我已经下载好的, 也是在 windows 下载。找到我们的安装包, 这里 a p 口袋哦,微六零八零二五零,我们把它减压,右边点击减压, 把 qq 中呢放到这个这里面录一下, 我 解压完这种找到刚才是解压炮。 嗯,这里 a b plus 啊,这里它自己是一个安装程序,安装包自己打开 啊,整体中确定,下一步我接收,下一步我选择一下把它装到 d 盘里面啊, 我选到这一个一批 plus 放到第一本里面,下一步 你存在,你确定当中的口令?是的,再下一步,中间桌面,下一步, 哎呦, 他安装很慢,要等 好,现在安装完成了, 我们退出,现在这里有一个图标啊,这刚才这个安装完,这里有个图标, a b plus 安装完成一个图标,全部打开软件 啊,启动了, 看,我们选择这个,这里 c 键,这里选择这个 a b plus, 跟着多选 ago 关掉,你看任你启动 啊,我们选择开心软件,比如我们是 t k 八零七幺,又是 t k 八零七幺,嗯,视频的点击确定 好,如果我们要添加 b 二七幺或者是一米七幺,要在这里点这个新增这个我们先拆看一下屏,这个软件运营怎么样,这些客人下几个再抢 好点。工程文件没问题,软件也没问题啊,这些都可以,可以,那说明我们的安装已经完成了,没问题了。软件运行 啊,那本节课的过程呢?我们就讲到这里,嗯,谢谢大家的收看。 嗯,这这几个全部讲,就把这个录音中的硬件, 硬件和软件的安装这一部分内容全部讲完了。嗯,下一节就开始进入新建那个,嗯,工程文件, 到时候我教你们怎么啊?建建那个工程文件啊,上载了,下传了,下载了,上传了,等等,还有他的通讯呢。 好,这几个就讲到这里,谢谢大家的收看。
