jr36-63热过载继电器接线教程

若过载继电器如何接线能起到过载保护的作用？三项电源经过交流接触器连接，若过载继电器的线路，若过载继电器由三组主出头以及两组辅助出头组成的， 那么其中三个主出头连接的分别是三项的电源线。我们先用万用表来测量一下主出头，将万用表打到分明档位， 两只表笔分别接在主触头的两端，可以听到蜂鸣声已经响起，说明主触头是接通的。拨动 test 模拟过载的情况。再次测量主触头两端，蜂鸣声 灯是依然响起的，说明热继电器的主出头是不起到过载保护的作用的。接着看辅助出头，五十五号和九十六号段子之间，他的出头是长臂出头， 而九十七号和九十八号之间的出头是常开出头，要断开线路的话，我们应该选择长臂出头。所以现在用万用表测量九十五号和九十六号两个段子， 万用表的档位依然保持在分明档位， 没有过载的时候，风铃声响起，说明出头是倒通的。接着拨动泰斯特模拟过载情况， 没有听到风鸣声响起，说明长臂处头断开，辅助长臂处头形成过载保护。电动机过百的时候，要想让电动机停止，则需要断开三项电源。 首先从二百二十伏的单向电源先引出一根火线，接在热机电器的九十五号端子上，再从九十六号端子引出一条导线，将它接在 交流接触器的 a 一线圈上面，在交流接触器的 a 二线圈上引出一条导线，回归零线，使它形成回路。接线完成后，打开电源，我们来 看一下线下可以看到没发生过灾时接触器得电接触器的主出头吸合， 接着用弯用表仍然测量一下热过载继电器的主触头， 可以听到风铃声响起，说明热机电器主出头正常导通电流。现在拨动 taste 模拟过载线路， 可以看到九十五和九十六长臂触头断开了交流接触器的线圈电源。交流接触器的主触头断开的同时， 三项电源线的电流也断开了，说明热机电器的辅助长臂触头起到了过载保护的作用。

朋友们好，我是电工一辉，上个视频给大家介绍了这个热过的继电器，是吧？今天呢咱们接了一个实物接线啊，把它这个串到这个电路当中，咱们看一下热过的继电器具体怎么接线。 热过载继电器一定是串在这个这个主路供电系统里边，他是怎么串的啊？ 嗯，他呢是在这个用电设备和这个交流接触器之间上一口啊。 l 一、 l 二、 l 三接从交流接触器出来的这个黄绿红三根火线出来，三根火线啊， t 一、 t 二、 t 三连接到咱们的这个用电设备电机啊，交流接触器上 一口呢，隐自于咱们电源，这个就是热过在继电器的这个主路接线，咱们送上电看一下， 当交流接触器吸合的时候，电电源经过交流接触器导通到咱们的这个热过载继电器，然后连接咱们的电机，电机正常运行，大家看一下， 对吧？咱们这个主路供电没有问题，那咱们这个上个视频也跟大家说过了， 那热过载继电器，他这个保护咱们的设备不是通过断开他的这个主路，主路供电是通过九五九六的长臂辅助触点 换来串联到咱们的这个二次线路当中，就是那个控制线路里边，对吧？那这个控制线路怎么接的？那现在咱们把线接上看一下，首先啊，咱们要给这个 咱们这个交流接触器的 a e 供上一根零线，对吧？这黄线有点碍事，咱把这黄线先拆了，零线接到咱们的电源上边， 我们要把热过载继电器的九十五、九十六长臂辅助触点串联到咱们的空 控制线路当中，所以咱们要给九十五供上一根火线到九十五，从九十五进，从九十六出， 九十六出来一根火线进咱们的停止按钮开关。红色停止按钮开关接这个 n c 长臂是吧？从长臂出来 一根线接到咱们的启动按钮开关 启动按钮，咱们用 n o 常开 常开这边出了一根线去咱们的胶州接触器的 a 二线圈， 当然这还有一根线要接咱们的交流接触器的常开辅助触点，咱们把这根线带过去， 这两根线一个接他的线球。 a 二 这边接常开辅助触点的十三， 好像记错了，常开辅助触点应该在这个，嗯，常开辅助触点应该在这个 开关的上口，启动开关的上口是吧？启动场地 十三进十四出，这边还要接一根线和咱们的这边的线圈 a 二做一个短接，它才能实现自锁呢，对吧？ 这样咱们的嗯交流接触器的自锁就接完了，咱们送电试一下，送上主路，送上控制电源，启动 电梯正常运行，没有问题，是吧？停止，咱们要 再给他热过载继电器的常开辅助注点接上一个报警灯，如果咱们热过载继电器动作了，跳闸了， 要有一个报警灯，咱们给报警灯接上一根零线，然后再接上一根火线，零线从电源引过来， 咱们断一下电啊，没断电没力气，他的报警灯和火线 接这个接这个热过载继电器的九十七从九十七出吧，九十八进九十八要和这个九热 过了继电器的九十五借过来一根火线，咱们用这个线给这个九十五和九十八短贴， 大家看一下这个热度过的继电器是这根九十五进，九十六出接待咱们的控制线路当中， 这个九十五引过来到九十八，一根火线从九十七出来到咱们的报警指示灯，这个咱们带热带保护继电器的 整个的线路再加上报警就全都接好了。咱们送上电看一下，当咱们按一下启动 s b 一启动的时候， 电机正常运行，对吧？停止没有问题，正常停止。当咱们电机运行的时候，如果出现了过载了，咱们拨一下这个 试验拨片，模仿一下这个过载跳闸，咱们看一下啊， 电机停止报警指示灯点亮。希望我今天的分享对大家有所帮助，我是电工一辉，下期见。

好朋友们大家好，今天这个视频我们看一下热锅仔保护继电器在电路中是如何起到保护电器的，那么呢我们要先看一下这个热锅仔保护继电器的一个工作原理 啊，在这边呢是一个热锅台保护吸电器，那么呢它主要是由两部分组成啊，第一部分呢是由三独主触点，一呢它有两独辅助触点，正常接线的时候呢，我们这三独主触点呢是串联在我们这个主弧度当中的， 那么就是说我们这个三组主持点他的屋的电流呢，是我们一个电机啊运行的运行时候的一个运行电流，那他是怎样工作的呢？当我们这个电机啊运行的电流，那么超过他的一个额定的电流啊，或者说呢超过他的一个整定电流值的时候呢， 他这个内部的双击薯片就会发热，发热之后呢会产生弯曲变形，那么带动呢，我们中间通过连杆带动我们这 量毒辅助触点发生动作长开变长臂，长臂变长开，那么这是他的一个工作原理，我们是用他的长臂点断开之后呢断开我们的线圈啊，那么呢我们可以这样看一下， 这边是一个图，那么这边呢是主葫芦啊，这边是控制葫芦，那么主葫芦呢，我们是需要把这个热锅台保护吸电器串联在这个主葫芦当中啊，串联在里面，那么他这个主触点是提供的我们这个电机当时的一个运行电流， 那么就是利用他这个双击薯片发热弯曲变形之后，那么呢使我们这个控制回路当中的这个他的一个长臂触点会断开，那么断开之后呢，会使前面的啊整条电路呢不能形成回路啊，竟然断开， 那么呢我们可以啊模拟一下，看一下，这边呢，我们啊已经接好了，这边呢是个启动啊，这是停止，那启动之后，那如果说我们电机的时候过来，那么呢他的 这个基础片会发热，发热之后呢会啊这个位置呢有一个实验按钮，那么呢我像这一般，那么他就会停掉，那么他会一般之后呢他这个长臂触点会断开，断开之后呢手这个 接出去的线圈会失电啊，那么他是这样的一个工作原理啊，当然呢，他除了有一个长开点，那么还有一个长臂点，对不对啊？那么这个长臂点可以做一个保护啊，切断我们这个线圈，那么长开点呢，那么可以用到一个故障的一个指示，你可以接一个指示灯， 那么过来之后常开点闭合啊，驱动指示灯，那么进行一个点亮啊，那么这是一个应用，分享给大家，如果呢大家呢对这个电信电动感兴趣可以点点关注，每天晚上的八点到十点，零基础学习电工知识。

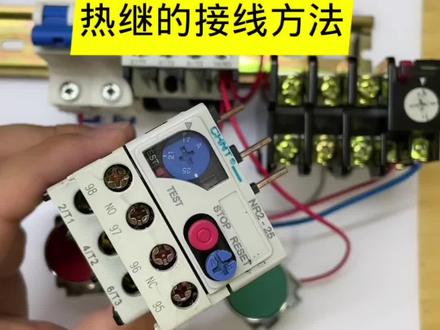

大家好，我们来看一下这种热过载继电器如何接线。热过载继电器和我们接触器它是配套使用的，一般插在我们接触器的下级 九五九六标注 aoao 是一组长臂触点，一般我们在接控制电路的时候，可以把这两组触点串联在控制电路中，如果电路中出现了过载，那么九五九六就会断开，断开控制线路，从而电动机停止。

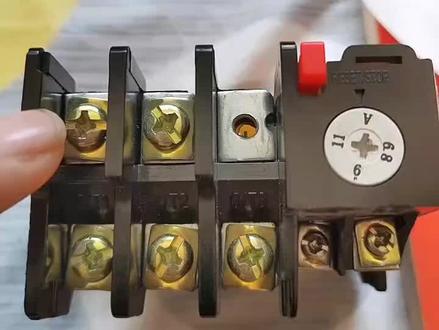

这是主触头一号端子，二号端子，三号端子，四号端子，五号端子六号端。上面是进线端， 他是三项 l 一、 l 二、 l 三。下边是出线端，也是三项 t 一、 t 二、 t 三。比如这写的四干 t 二，他是四号端子。第二项的出线端接电动机。我们看一下辅助触点， 数字小的一般是缠壁，可以看出九五九六是缠壁触点，九七九八是常开触点。所以上边这两个九五九六是缠壁触点，下边这两个九七九八是常开触点。拆开后盖看原理，每一项都有双金薯片。 两个金属片线膨胀系数不同，金属片二比一膨胀系数大，所以受热以后二弯曲更大。 接触点向左移，然后推动塑料片向左移，通过内部杠杆机构，使辅助触点缠臂断开，缠开闭合。缠臂断开，使接触器线全失电， 使电动机停止。而这里常开变长臂，用来控制故障指示灯或报警电路。我们看一下手动自动。 这是说明这个螺丝适当的拧进去是自动，适当的拧出是手动自动。就是双金属片向左弯曲，使接触器失电。过一段时间，双金属片回到原位。此时按 按下电路启动按钮。因为这里辅助触点也复位，所以接触器又能接通电机旋转。如果是手动复位，需要旋出螺丝。在我们排除故障以后，再按下这个红色的复位按钮，使缠壁触点回复闭合， 这样才能按下按钮启动电路。他不像自动条件下双金属片恢复，直接按下电路启动按钮，启动电路。 这里有一个泰斯特标识的波块箭头，向左泰斯特是测试的意思，也就是向左波动。波块 可以模拟电动机过载实际。也就是内部人为的推动塑料片，使热剂缠壁断开。常开闭合。这 是长臂触点。这是长开触点。这里有一个白色的小凸轮，压制弹簧，通过杠杆机构控制长臂和长开触点。 这个复位停止旋钮是调节整定电流数字，对准三角形调节值六点八，等于电动机的额定电流。调节旋钮就是调节拖轮的位置。六点八离轴心最远十一，最近十一。就需要双金薯片弯曲更大才能断开辅助。

今天了解一下热过载继电器。热过载继电器型号和外观有很多种， 但是他们的基本工作原理是一样的，主要作用是用来保护电动机。热锅载继电器不是单独使用的，他是需要和交流接触器来配合使用。电动机出现缺陷、 过窄、过电流的时候，热继电器的辅助触点就会切断交流接触器的控制回路，从而达到保护电动机的目的。 这种带三个插针的是直插式的，这三个针直接插在交流接触器的主回路的输出端，这种是分体式的主回路需要用三根导线和交流接触器连接 起来。下端的 t 一 t 二 t 三接到三相电动机，这个也是一样，这边是 t 一 t 二 t 三接电动机， l 一 l 二 l 三接交流接触器的 t 一 t 二 t 三，整个主回路就是 从断路器的出线端，三相电源接到交流接触器的进线。 l 一 l 二 l 三交流接触器的出线。 t t 二 t 三 接到热过载继电器的上端，热过载继电器的下端接三相电动机。热继电器的三个主回路，他的内部并没有可以断开的触点，他的主回路是 三个，是双金属片，当电动机过窄的时候，双金属片的发热量会增加，然后推动里面的机构 断开。九五九六长臂触点，九五九六断开以后，那么就切断了交流接触器的线圈回路，交流接触器停止工作，电动机就停止工作，他是这样来保护电动机的，他的辅助触点有两对， 九五九六是长臂触点，下面这个九七九八是长开触点。长开触点是用于报警指示，或者是接其他的报警电路。 所有的热锅载继电器他都有一个电流整定，这个圆的他就是电流整 定调节盘，如果我们是三相电动机，那么就按电动机每个千瓦两安的电流，比如说我三千瓦的电机就调到六安多一点点。有的电流整定，他是这种波块， 他也有一个电流范围，这个就是十安到十三。 这个红色的就是复位按钮，当电动机过载跳闸的时候，我们可以按这个红色的按钮手动复位。不同的热过载继电器他的辅助功能是有点差别的，红色的都是复位按钮， 像这个这个蓝色的就是选择手动复位和自动复位的旋钮，这一种的话， 手动和自动复位的功能他是调节这个螺丝，这边这一个是测试，测试波块这种的话这个测试波块在这边一个金属片。 我们在选用热继电器的时候，需要按照电动机的额定电流来选择热锅载继电器 电流的整定就调整在电动机额定电流的零点九五到一点零五倍，最大的话一般不超过一点二倍。分享电工知识，谢谢大家！

热过载保护自锁线路，今天和大家分享一下他的接线方法以及热过载继电器的工作原理。按下启动按钮，电动机正转运行。折电，按下停止按钮， 电动机缓慢停止运转热过载继电器，很多人认为它是通过断开主出头的部分来完成电动机的过载保护的， 实际上他断开的部分主要是他右边的九十五和九十六长臂辅助触头。从二百二十伏电源当中，大家可以看到火线端子引出了一条导线， 接在了热购载继电器长臂出头的其中一个段子点上，他长臂辅助出头的出线端引出了引出了电源线， 接在了停止按钮上，停止按钮又接入了启动按钮，启动按钮连接交流接触器的敞开触头形成自锁，另一条导线连接了交流接触器的线圈， 这样的话，当线路发生过载的时候，热过载继电器通过断开电源的方式，从而间接的断开交流接触器的电源。 只要交流接触器的电源一旦断开，它的主触头就会重新变为常开状态，这样的话， 三项电源的线路当中就没有给电动机提供电源的导线了，这样的话就可以避免了电动机因过载而损坏。如果在继电器上有一个红色的小按钮，这个按钮按下去的时候可以模拟电动机过载 时候的状态。我们再来看一下电动机过载时候的现象。按一下启动按钮，电动机正转运行，现在我们按一下这个红色的小按钮来模拟电动机过载的状态。 大家可以看到交流接触器已经停止熄合，此时他的长臂触头处于断开的状态。热过载保护自锁的线路图 l 一与零线组成了二百二十伏的交流电源火线先经过了热过载继电器， 接着他的出线端接入了停止按钮。停止按钮引出两条线，一条接入到 sb 二启动按钮，另一条接入到 km 常开辅助触头上，让他形成自 我。引出一条导线接入到 km 的线圈部分，线圈部分的 a 一再回归零线。注意看热继电器自锁保护电路接线是怎样的，今天我将正确的接线方法分享给你。 首先从电源断路器的复合侧引入黄、绿、红三条线，分别接入交流接触器 k、 m 的 l、 e、 l 二、 l 三。 然后用黄、绿、红三条线分别将交流接触器器 k m 的 t、 t 二、 t 三主触点和热继电器 f 二十一的输入端三个触点相连接。 将热继电器的三个输出端分别与电机输入端接线柱相连接。其他接线按照视频中的接线方法即可。 热机电器的作用是作为电动机的过载保护，在出现电动机不能承受的过载时，切断电动机电路。至此，热机电器自锁保护电路线方法已经完成。

今天跟大家一起学一下热气电器，电路中用大小的 fr 表示，这是他的主储头啊。这三组他俩互相之间连同的是二七一四七二六七三，上面是接接触器的三个触点，下边是接负载的， 这个是他的辅助出点，九十五，九十六是一组长辟邪点， 九十七、九十八是一组长开节点， 咱今天拿。这个是 g r 三十六，杠二零二零型的。这 g r 是啥？ g r 就是热机电器，这三六是他的那个全国统一的设计 编号，二零是他的，那个最大的整定电流是二十三，当然还有 g 二三六，杠六三型，还有杠幺六零型的，他这个这边这个红钮是抚慰停止按钮，可以动的。还 这个是他的量层，也就是整定范围，这个的范围是六点八到十一，这可以调，能调啊，这就可以调到九了。 二零型的一共是有十三个档位，从零到二五到零点三五，到最后二十到三十二，一共是十三个档位，可以选，根据电流不同选这个型号不同。 在背面这个是 t t s t， 他是一个试验用的啊，现在他可以自动复位， 怎么改手动呢？这侧面有个小孔哈，这孔有螺丝，咱把它拧出来就变成手动了， 看敢把拧平，拧平之后他就不回来了啊，把它拧进去 他就又恢复自动了啊。在我后边打开看看啊， one two three， 这都是联通的，上下是一体的。看，这是联通的重点。看这个，这个杵头啊，这个， 这个出点哈，给我动弹按钮，打开不？喂，看这个一样按，他也睡看，打开，松手扶位，打开，松手扶位。这个热电器的工作原理就是利用那个 双金属片的膨胀系数不一样，在电流通过时产生热量，之后他发生变形，从而断开电路。

热过载继电器热过载继电器一般是和交流接触器搭配使用，用来保护电动机。当电动机发生过流过载缺上的时候，热过载继电器就会切断交流接触器的线圈回路，从而达到保护电机的作用。 肉过载继电器接线，它的接线端 l 一 l 二 l 三叠交流接触器的输出端 t 一 t 二 t 三， 下面的接线端接到电动机的输入端，这是六过载继电器的电流整定旋钮。如果我们是三相电动机，就按电动机每千瓦二安的电流去做调整，比如说三千瓦的电机就调到六安多一点。 每个热锅仔继电器都有两对触电，九五九六和九七九八九五九六是一对 墙壁触点，一般是接交流接触器的线圈， a 一 a 二九七九八是一对常开触点，一般是接故障指示灯或蜂鸣器。 热锅载继电器需要根据交流接触器的型号来配合选型，像这款热继电器是直插式的， 和交流接触器的连接，不需要另外再添加导线。安装的时候先挂住下面的挂钩，再把上面的三个插针插到交流接触器主触点的三个接线端里，拧紧螺丝就可以了。

好，老铁们，大家好，今天这个视频我们看一下热过来保护计算器，他是如何起到一个保护电机的作用。 那么热锅仔保护机电器的工作原理是这样的，那么他这地方呢，是单独主触点正常的时候呢，我们接线的时候啊，上接触器的伤口呢，是接电源的进线，下面出来呢，我们接到这个热锅仔保护继电器的这三组主触点的进线，那么从这三组主触点出来，我们需要接到电机， 那么就是说我们这个热过来保护继电器，他的这三组触点，他流过的电流呢，是我们这个电机的运行电流。 那我当我们这个电机如果过载之后，过热之后呢，这个地方呢，我们是用来设置我们这个什么动作电流的，你比如说我们电机假如说他的额定电流在十安，那么呢我们可以设置的稍微大一些，可以设在十 十一安，是不是？那当我们这个电机过载之后超过额定电流，那么经过一定的时间之后呢，他这里面的这个双金属片啊，里面是两个金属片，他就会发热，发热呢，因为是两种不同材质的金属片嘛，那么他就会发热弯曲变形， 弯曲变形呢，他会向一个方向来什么来弯曲，那么正好带动了我们这边的一组辅助出点，使我们这组辅助出点呢长臂点断开，长开点闭合， 那么呢我们哎就是利用他的这一组长臂点，当过了之后呢长臂点断开，然后呢来断我们这个交流接触器的线圈，那么他是这样一个动作的过程，那么根据这个动作过程，其实呢我们可以画一个简单的电路，那我们看一下这边呢是一个简单的一个电路图， 那么这个 f 二呢，就是起到一个断开我们这个 km 线圈的作用，那当我们这个电机过载之后 后，那么 f 二呢，这会在保护继电器啊，发热里面的双击手芯片弯曲变形，哎，使我们这个长臂点断开，他一断开呢，我们这前面都没有电了，那么 km 呢，就会在哎你们内部弹簧的动作下把它弹开啊，弹开 同时呢我们这个长如果过载之后啊这个长开点会闭合，那闭合我们可以用它呢来驱动啊，一个报警灯，那么俺来什么提醒？这个地方呢，已经过载了，那么我们可以这样来应用，当然呢这个长开点呢，你不可以啊，不接这个报警灯也可以，你可以什么 进入？我们这个 poc 要单独的用他这个点啊来做一个锅仔啊，指示啊，锅仔指示锅仔信号的一个输入，那么这是他的应用啊应用，那根据这个图啊，我们把这个线进来一下，我们看一下，那首先呢我们这是个电源啊，电源合上之后呢按下启动，那么接触器呢，吸合 按下提示呢，可以正常的运行，当按下启动之后，那么这个时候呢，他这个热过载保护计算器啊，留过的电流就是电机的电流，当过载之后，那我们模拟一下，在这个位置呢，有一个实验按键啊，那过载之后 借口器停了，并且呢这个报应职能也响了，那这个时候呢，我们再按这个启动是启动不了的，按停止呢，也不管是不是，那你只有把这个什么呢过载给他，复位之后按下这个复位按键 啊，这是一个复位按键啊，也作为一个停止按键，那这个时候呢，你再按启动呢才可以啊，按停止那么他就是一个起到一个哎断开接触器的一个作用，那么分享给大家，如果呢大家呢对这个电信电动感兴趣啊，你可以点点关注啊，每天晚上八点到十点零基础带领大家的入门啊，电工。

朋友们好，我是电工一辉，嗯，今天来和大家分享这个热过载继电器，咱们怎么接线啊？还是用之前咱们和大家介绍过的这个启动保持停止电路 啊，因为这个电路呢，也是非常经典的一个电路，那如果想学习电工的朋友，必须了解这个启动保持停止电路，把它弄懂弄通弄顺 啊。想了解这个启动保持停止电路的朋友们，可以翻看一下之前的视频。那咱们今天就做这个热过载继电器的这个接线， 包括他的主路接线和他的控制线路，常闭触点怎么接线，常开触点怎么接线啊？呃，现在咱们 这个电都是断的，咱们先接他的主路部分，咱们直接把这个负载取下来就可以了。负载的零火线，因为咱们这次没有用这个三项，一部电动机用的是一个灯，所以他只要需要两根线就可以了啊，咱们用这个黄色呢 做火线，用这个绿色做零线，接到交流接触器的这个提一和提二，提一提二，接好咱们的热过载继电器，咱们把咱们的负载接到热过载继电器的出线上边， 左边是火线，右边是零线，咱们的复杂也接好了，咱们看一下主路接线的这个顺序啊，不管你接的是单向电的这个电灯，还是咱们三向电的一部电动机，都是 电源交流接触器热过载继电器，然后是咱们的负载，都是这么一个顺序。现在咱们接他的控制线路部分，把这个启动保持停止电路的这个控制线的火线拆下来， 咱们从电源引出这根火线，就不能直接进咱们的停止按钮了，要进入咱们热过载继电器的长臂辅助触点， 从九十五进，从九十六出来，从九十六出来这根线再进入到咱们停止按钮， 停止按钮启动，保持停止的这个接线我就不和大家介绍了啊，这个热过载继电器的长臂辅助触点咱们就接好了，现在咱们接他的长开 开辅助助点。常开辅助助点是用来接坐这个故障灯的，咱们故障灯基本上都用黄色啊，如果咱们的负载出现了故障了，那这个热过载机继电器会断开他的控制线路， 然后黄色报警指示灯会点亮。先把这个报警指示灯的零线接上， 然后这个零线呢，咱们就直接从这个电源上压吧，他还有一需要一根火线，这个火线呢，你可以从这个 mb 辅助触点九十五这会取 就可以，也可以从电源直接取都可以，只要能给咱们热过载继电器的常开辅助触点提供一个常 长火就可以了。那我就从咱们的热过载继电器九十五这会压一个长火过去吧，咱们从九十七进，九十八出来，九十八出来这根线直接接到咱们的报警指示灯上就可以了， 这样咱们热过载继电器就接好了，咱们送上电源看一下，先送上主路电源，再送上控制线路电源，当咱们按下启动按钮的时候，交流接触器吸合负载正常运行，启动 兔崽可以正常点亮，没有问题是吧？咱们模仿一下这个热过载继电器的保护，模仿保护要拨动后边的这个实验拨片， 模仿一下热过载继电器保护了，看负载停止运行，故障指示灯点亮， 对吧？故障指示灯点亮，那就证明咱们的负载有问题了。现在咱们热过载继电器设的是一个手动复位， 如果他设的是自动复位的情况下，在热过载继电器判定负载故障之后，他会跳闸，跳闸之后负载停下来，他的线路会随着负载停下来的时间 的增加，他的温度会降低，对吧？咱们上一期视频说过了，这个双金属片会恢复变形，在恢复变 以后，他的长臂辅助触点就会恢复闭合长开辅助触点呢？就会恢复断开，那这个时候他的故障指示灯就会熄灭， 他的控制线路就会得电。如果控制线路是自动控制自动启动的，热过载继电器就不能接自动复位，对吧？就要接手动复位， 如果咱们的控制线路你用的是自动控制，然后你这个上面热过在继电器上面，你接的是自动复位，那咱们的负载就会频繁的 停止运行，停止运行长时间的这样运动就会烧毁咱们的设备，当然这个咱们接的是一个自动复位啊。现在咱们恢复 过载继电器，大家看故障指示灯熄灭，然后现在他的九十七、九十八常开辅助触点又恢复断开，那九十五、九十六场地辅助触点又恢复了闭合， 这个时候热过载继电器已经恢复到他的原始状态了，现在咱们再启动一下，看一下启动 没有问题，是吧？停止，希望我今天的分享对大家有所帮助，我是电工一辉，下期见。

哈喽大家好，这是一个热过载接电器，下面的视频我将从安装接线使用功能一一介绍。 首先是安装，大家看一下这个继电器伸出来的三个同角，他是可以活动的，以方便和交流接触器的三个输出点更好的连接。下面的这个挂钩也是挂在交流接触器上面的， 起紧固作用。交流接触器上面刚好也有一根凹槽，我们把它装在交流接触器上面，这样就装好了。我们再来看一下他的接线， 火星经过热锅仔的长臂触点之后进交立节奏器线圈，线圈的另外一侧直接接连线。我们再来看一下热锅仔上面按钮的功能，先打开保护盖，这个 蓝色的旋钮就是电流过载调节，紧接着底下英文特色的就是测试的意思，我们 我们可以用小一直螺丝刀按下去，看一下线路是否接好，他的作用和漏电保护器上面的黄色按钮相似，这个红色的按钮就是停止的意思，当我们按下去的时候，长臂触点就会断开。 额头旁边蓝色的按钮为字符为按钮，选出来为自动，按下去为手动。 九七九八 no 为长开触点，九五九六 nc 为长臂触点，当出现过载时，只有这两种触点发生变化。底下的 t 一 t 二 t 三接电机，关注我，分享更多。

带过载保护的是锁电路，怎么接线？为了方便接线，我们先把过热过载进电器，拆除 交流接出去的线圈， a 端接零线， a 端接火线， a 端前面有个 a， 后面有个 a， 他内部是联通的，随便接哪一个都可以 充电集合断开断开。我们现在在火线最中间串联一个启动按钮的常开触点 电，按下吸合松开断开，现在就是一个点动电路。那怎么才能保持自锁呢？接着我们在按钮的两端并连两根线与交接处 七的十三十四灯光常开辅助触点，缺两根线，按下启动细合并自锁。那怎么才能停止呢？ 我们接着在火线前端再创建一个停止按钮，墙壁触点 通电启动契合停止断开，这个就是自锁电路。接着我们在零线端这里串联 这继电器的九五九六长臂触点，接着充电按下启动。我们接着来模拟一下这个过载继电器过载的情况，看它断不断开 断开了，这个时候需要按一下蓝色的复位键部位才能再次启动。接着我们先把主电源线和马达线都接上去，接线完成通电 启动断了，停止，停了启动。再模拟一下越过载继电器 停了，按下复位，这样就已经完成了。还有不明白的评论区告诉我，关注我，分享不一样的电气干货知识。

大家好，今天为大家分享漏过载保护器过载报警的接线方法。首先我们来看一下，这是我呃已经接好线的 一个的过载保护报警的接线方法，我现在是用这个灯代替那个报警器，我们现在来试一下看。当我们这个呃启动按钮按下去的时候，那交流接触器器和电机运转，这是正常的电机 进展，我们按照红色的按钮的话，电机就停止，这里的话有一个过载保护器， 这个路过的保护器的话本身是接到这个交流接触器，这里有踢一、踢二、踢三这三个孔， 这个就呃那过载保护器是插漏式的，直接插到这个三个啊三个这个孔里面就可以了。然后电机啊电机线的话就接 那过载保护器，这里有三个孔从这里接线接到电机上，为了大家方便更好的看到怎么去接线，然后我把这个过载保护器和这个交流接触器把它拆开来， 这样大家看的更清楚一点，这边的话就是一个自锁回路改接线方法，呃，我前面的视频里面有介绍过 这所肥肉的接线方法，这里的话我就不不再讲了，主要是这个内过载保护器，这里内过过载保护器的话，这这里有四个孔，这里有九十五、九十五、 五九十六、九十七、九十八四个孔，其中九十五、九十六是常闭的，九十七、九十八属于常开的错点。 我们要接报警器的话，我这个灯是代替，代替那个报警器，就是说当我们的路过载保护器油过大跳闸的话，这个警报器就会亮起来， 这个交流接触器就是电，电动机就没有啊，就没有电，这个报警器就会响起来，我当我们听到报警器 小的时候，我们就知道电动机过嘴保护了他的接线方法的话，这个报警器引一根线到这个九十七这个常开这个出点这里，然后九十 八的话长开抽点的进线单，然后我们从这里引一根电源线到这个九十八这里，九十八这里引一根线到这个九十六这里 啊，九十六和九十五这里是长臂出点，引一根线到这里，从这个九十五这里引一根线到至少回落的这个按钮开关的长臂出点这里， 就就是接着接到这个按钮开关的长臂抽点在进线这里， 这样的话就可以保护我们的电机过载的话，那交流接触器就是电，就可以保护我们的电动机过载烧掉， 我们现在来演示一下看看，按下一下绿色按钮那焦虑接触器器盒，然后电机得电，正常应掌，这个红色的是停止按钮，按下红色的就是电机停止，按下绿色的就是启动， 现在我们是电机是正常应应掌的。假设当我们的电机呃路过这保护电流已经超过他所设定的电流的电流轴的时候， 九十七，九十八这里是常开的，然后他就会变成常备，然后我们的警报器就会得电，我们试一下，看我们啊，我们用手动操作一下，让让大家看一下，看，看到没有被保护的话，你看 我们的这个灯已经亮起来了，然后我们的交流接触器，也就是电，也保护了我们的电机啊，过载把它烧掉好了，这个热吸电器， 那报警接线方法就是这样的。好了，朋友们，今天就为大家分享到这里，朋友们再见。
