44:36查看AI文稿AI文稿朋友们，今天我们看一下像 plc 盒子我们是怎么画出来的， 嗯，而且我们嗯还有这个 plc 的 接线，大家可以看一下，我们今天一块来做一下，然后我们新建一个，新建一个就是这样， 嗯，就就叫 p l c 吧。好， 呃，我们首先画一个 p l c 的 盒子， 好，我们那个起一个幺十九幺二幺四，嗯， dc， dc， dc， 这个 dc 的 话我们要，我们要改成大写， 我们已经做好了，首先我们要画出我们 p r c 的 外接电源，这个 p r c 卡电源就是说外部给 p r c 供的电源，我们要选这个， 嗯，大致差不多，差不多，行， 符号地址的话就 r 五加。 然后这边的话就是一个 p r c u 向外部供电的一个电源，我们选择这个 p r c 电源， 嗯 嗯，这个也是 n。 然后后面我们就是，嗯 p i c 连接点的，这有一个公共端，公共端的话也是 p i c 卡点，选择这个， 嗯嗯，离远一点的距离，嗯， 这个公共端的话 一 m 表格中选择一 m， 然后后面我们就画它的印记点，二三的印记点，嗯，数字输入用这个符号 连接，代号零，然后二 二零点零， 二零点零，然后后面的话我们用多重复制，对吧？我们就好比有八个点位嘛，你就再复制七个 一， 我们后面再改吧， 乘一。 好，这个我们就做完了，然后我们给他做一个折边。 好，我们做完这一步之后，你要点击右键，然后有一个封闭折线啊，就可以了， 让我们看着这个线很难看，是吧？我们做一下优化线的话选一点八颜色选位，和这个标签盒子同一个颜色， 这样我们用到这个格式刷， 这样会快一点 哦，然后我们这里还要给他加一个定线， 定线，定线。 嗯，我们做一个箭头，做一个标识， 然后按一下 tab 键，然后这个代表是输入，然后这一个就代表是往外输出， ok， 嗯，这个就有点大，是吧？ 嗯， 然后现在我们再做 输出点，这是这输入，我们再做一下输出，嗯，一样也是 psc， psc 卡电源选择 多两个吧， 转换一下方向， 这个符号我们是二 r o 加， 然后这个是 零的 这个里面， 然后我们给这一个做一个多重复制， 然后我们给这个做一个折线， 点击封闭折线， 然后我们再选一下这个，选中这个 可以， 然后觉得这样不好看呢，我们在中间可以再画一个盒子， 这样就比较符合一个 plc 的 外形。 嗯，把这一个调过来，然后文本移动属性文本， 把它放在这里，我们再加一个文本， 选择十四， 有点大了， 哎，这就合适了。 然后， 嗯，然后我们画一下线，给这个 p l c 看线是怎么我们怎么说话的，怎么接的线， 二十四， 然后大家看到没有，它这个字在在我们这个红色的线上面，我们给它调整一下， 然后变量选一，它就跑到后面来了。 首先选择 t 节点向下，然后给 p r c 供电， 然后这个是功能， 然后我们导入，我们加入那个延禧二符号，第一个二零点零的话，我们就选择呃， g 停， 长 b， g 停 x b， 第二个 停止， 击停，好像不是这个按钮，击停，好像不是这个 击停，然后我们再选择 停这按 钮， 然后我们把下面这个也这么做，这个离太近，要不然我们到时候做怎么做？线怎么做？ 然后我们插入符号，嗯，第一个我们插入极品， 然后第二个是， 第三个是极品， 然后后面我们再增加两个极品开关， 选这个感应，感应这个 qs， 然后我们把这个位置挪一下，在我们的下方，这样看着就会舒服一点。 然后 t 键一下下， 这个可以删掉，可以删掉，然后用这个头大的， 然后我们再用中间再做下面的对对对对对对对 对对对对对对对对对对对对对对对对对对对对对对对对对对对对对对对对对对对对对对对对 对对对对对对对对对对对对 对对对对对对对对对对对对对对对对对对对对对 对对对 对对对对。 然后再加上两个 信， 下面我们再把每个信号给它定义上备注， 即停，停止 抖 音。
7军

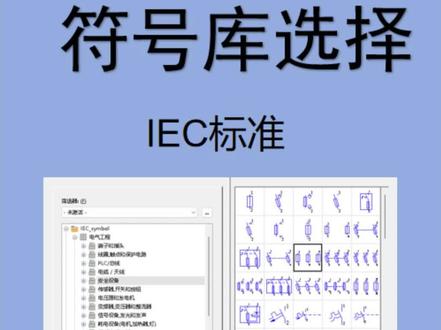

01:14查看AI文稿AI文稿图纸被领导打回说符号都不对，你知道问题在哪吗？ app 里有很多符号库，选错了图纸就不符合规范了。点击插入符号，打开符号库，选 iec symbol， 这是 iec 标准的标准符号库。 这几个是常用的，断路器、接触器、继电器按钮，按 insert 键快速插入，比鼠标点快十倍，跟着放一遍断路器、接触器按钮。 假如你需要添加其他符号库进项目，那么只需要点击选项，然后设置需要添加的项目，然后选择符号库，点击确定即可。 明天带你画一个完整的奇宝停电录，跟着画完你就入门了。
53何工讲EPLAN
02:08查看AI文稿AI文稿有朋友在评论区留言，找不到这一个端子图形，这个端子图形需要自己制作，下面演示一下制作过程，点击数据库符号复制， 复制一个符号，点击确定，在这个地方可以根据需要更改符号库信息名称可以更改， 更改为需要使用的符号名称描述，也可以更改， 点击确定。再次点击工具主数据符号，打开，找到刚才复制的这个， 我们修改这个符号，想怎么改就怎么改， 现在改成刚才那种，根据原图形做出修改，首先画出横线 下面这一个删除 尺寸调整，调整到适当的位置， 这个根据需要感觉多少合适就改成多少， 直接复制一个，然后拖动 再复， 然后把它复制到下边， 这个段子就做成了，点击关闭保存同步，下面再插入符号， 就可以看到这个图形已经是这样子的主页更多内容。
183忘忧岛的海

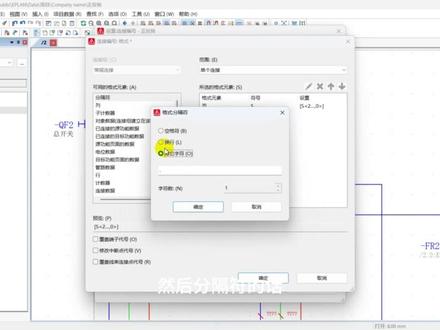

03:57查看AI文稿AI文稿大家好，今天我们来讲一下 epline 的 放置限号，然后 epline 可以 一键命名限号，然后我们来讲一下是怎么放置的，然后然后我们要打开这个项目数据选项卡，然后连接编号， 然后这里是灰的，是因为我现在没有选中这一页，然后我现在要在页导航器这里面选中这一页，再进行 编号就就可以了。然后我先放置，然后应用到整个项目，就是整这整个项目都会有，然后不只是这一页， 然后可以选，可以不选，但是如果是大家是画完的电路图，就要选进入到整个项目，然后点击确定， 然后大家会发现就是我们的线号现在都是问号，因为还没有给它命名，命名的话依旧是在项目数据选项卡连接编号命名， 然后命名的话我们要在设置这里后面有一个设置编号，然后筛选器，然后可以自己进行筛选，然后我们命名的话在名称这里，然后这里面有个预览，双击 点进去，然后就可以进行嗯，编编号的格式，然后我们先添加一个页，然后页的话是从 目标开始选字，然后最小单位，然后如果你的那个图纸就是页数不是很多的话，一般就是二就够了，如果超过一百页的话就要三，因为他 大家可以理解为三位数，然后填充符号的话一般都是零，然后这样的话我们的编号可能第一个就是零一，如果其他的话就是，嗯，你自己填充的符号， 然后我们再添加一个分割符，然后分割符的话，然后我们有一个斜杠，这样的话后面看，然后有子计数器和计数器，然后计数器的话他就是在整个项目中一二三四， 第一页，第一页，然后到第二页的话，他直接就五六七八，然后紫计数器是他在每一页都重新开始计数，然后我们就参添加一个紫计数器，紫计数器的话我们也要填写一个预留的页， 就直接是零就可以，然后最小位数，然后我们可以跟刚才的也一样，然后选个二，然后填充符号，一定选个零，然后点击确定， 然后我们要把它排下去，然后这样的话他到时候就是夜分割符出气，然后我这里是以此添加的，所以他已经排好了，然后如果大家就是不是顺序添加的话，要重新地给他排下去，然后点击确定， 然后确定，然后可以一起选择到应用整个项目也可以不选，然后点击确定， 然后这样的话我们能发现就是信号已经编好了，然后我这个是第二页，然后他就是全是零二，嗯，然后分格符，然后第二页的第一个就是零零一，然后我们会发现零一、零二 零三，他就依次往下排好编号，就讲到这里，谢谢大家。
01:43查看AI文稿AI文稿说几个小问题，第一个 plc 输出端的电位传递规则，首先感谢评论区朋友的分享， 符号的属性窗口有个连接点，代号属性在填写符号数据逻辑的定位传递里边可以以分号和逗号把想要传递的连接点代号都填到这个里边， 这样的话就能实现一个传多个。第二个问题是如果在没有开山阁捕捉的时候放置了一个符号，然后这个符号他位置没有对上，看一下他位置没有对上的话就不会自动连线， 这时候如果不想重新放置符号，我们可以把山格捕捉打开，打开之后这样移动也不行，下面选择之后点击对齐到山 格，这样的话他就会自动吸附到山格上。第三个打开符号的时候是灰色的，下面不能用，这是因为没有选择符号库，这些就是符号库， 这个符号库的名字对应的就是这一个最高级的蔬菜单 点击的 grab， 这一个它是端字图形相应的，我们在工具数据符号打开的时候，找到这个 grab 开头的，点击打开就是这个符号库， 然后点击取消，这时候再点击主数据符号的时候，他就会有复制和别的功能，主页有更多内容。
124忘忧岛的海
02:33查看AI文稿AI文稿大家好，今天我们重点学习一 plan 的 两个核心内容，也是大家在实际操作中很可能遇到的问题，当建立好项目后，发现模板选错了，该怎么更换模板以及符号库的正确使用方法。 首先跟大家明确一点，不同标准的模板核心差异主要在符号库、图框这些细节上，所以模板转换完成后，可能需要我们手动调整一部分元素的位置，大家后续操作时留意一下。 接下来我们先实操。第一步，找到当前项目使用的模板，大家可以打开自己已经创建好的项目，然后找到项目属性，在属性里面找到描述这一项，这里会明确显示当前项目的模板名称。 当然大家也可以新建一个项目来选择模板。之前我们也讲过，不同的模板对应不同的标准，比如 g b 模板是基于国标， ic 模板是基于欧标，还有俄罗斯标准 gast、 美国标准 n、 f、 p a 等等，大家可以根据实际需求选择。今天我们重点练习的是将当前基于国标的模板修改为基于欧标的模板。 具体操作步骤大家记好。第一步，找到标准转换功能。第二步，选择原项目和目标项目，这里的原项目就是我们当前正在编辑的项目。 第三步，确定新项目的名称和保存位置，建议大家保存到容易找到的文件夹，避免后续找不到。第四步，选择目标标准模板，我们这次选欧标 i e、 c 模板，最后一步点击完成就能完成模板转换了。另外补充一个小知识点，旋转镜像设置， 这个功能可以设置原理图，元素的排列方式默认是零度不镜像，大家可以根据绘图需求调整，转换模板后，如果元素位置不合适，也可以用这个功能微调。讲完模板更换，我们再来看符号库的使用，这是绘图的基础，大家一定要掌握。 首先打开符号库，大家会看到很多分类核心组建，主要包括端子和插头、 plc、 总线、安全设备、传感器和开关、变频器和变压器。这里有一个非常重要的注意事项，大家一定要记牢，不要随意修改系统自带的符号，不然在绘图时很容易出现异常，影响操作。 除了核心组建，分类符号库也会按功能划分，比如端子和插头、线圈和触点、传感器开关等，这样大家可以根据自己的绘图需求，快速找到对应的符号。 具体使用方法也很简单，大家跟着我操作一遍，找到自己需要用到的符号，然后插入到相应的图纸中。我们现场实操一下，比如添加一个开关符号， 先在符号库中找到开关对应的类型，双击这个符号，然后把它放到图纸的相应位置，这样就完成了一个开关符号的绘址。是不是很简单？以上就是我们今天学习的全部内容，主要是模板更换、国标转欧标和符号库的使用。 大家在操作过程中要是发现这些功能还有其他不同的使用方法，或者有疑问、有心得，都欢迎在评论区留言讨论，我们一起交流学习，共同进步。
88工控π
11:17查看AI文稿AI文稿简单的几分钟把这个东西给你们讲清楚，很多小白就是对于这个电磁阀选型这个搞不清楚，特别是两限制的，特别两限制的特别容易搞错，这种电磁阀是用的最多的，然后这里再完善几个细节。 好，同学们，好啊，今天我们来把这个电磁阀的符号和我们那个磁性开关的符号给他做一个介绍和选型。首先讲第一点， 这里呢我给同学们准备了几张图片。首先看第一个啊，这电磁阀有单线圈的和双线圈的，对吧？还有这种刚开始在初学者的时候，他会面临一个问题，就是我电磁阀用的最多的，但是我不知道用哪个符号，接下来我们来讲清楚。第一个，我们先来连线， 这里有双插头，双线圈，不带插头和单线圈，带插头的和不带插头的，我们可以看得到，现在这种电磁阀，这种电磁阀是用的最多的，对吧？还有这种双线圈的电磁阀用的最多的，那么这个电磁阀他这个位置是可以取下来的，能不能理解 啊？就是刚开始出去的，你要记住了，这个东西他可以取下来，他可以这个这个地方有个螺丝，拧了之后，这个电磁阀取出来之后，这里面可以接线，正负极，不要接错了。还有个地线，正常情况下这个地线很少有人接啊，很少有人接，那么我们 如果是你的话，我建议吴老师，还建议你把这个地线接上，这个有个地线。好，那么我们言归正传，我们来连个线，怎么连呢？单线圈带插头就是接，对呢，接这种啊，双线圈带插头，就是这个 单线圈不带插头，就这个这么连线，这个是不带插头的，理解没有，这个是焊死在上面的，就是你对应的用什么符号，你就用什么样的插头，用什么样的， 能理解吧？你看他这里会显示一个插头的符号，同时呢他双线圈和单线圈呢，我们可以看双线圈，就是这种类型的符号库在哪里呢？在我们符号库里面， 别选错符号了啊？有很多同学在这里的时候，一直初学者上来就开始问老师，我这怎么符号库全部都是框框，你选错符号库了啊？在这个位置啊，这个符号库才是正确的，在这里面选择什么呢？选择我们的阀 啊，就出来了，选择阀，单线圈的阀啊，加长的，带插头的，看到没有？在这个里面啊，双线圈的也在这里，是不是他会告诉你啊，他这里有两个线圈有插头连接的，正常情况下你们都是用的是插头的，理解了没有啊？然后这里有再完善几个细节， 就是我们在在接线的时候，这里有个颜色，对不对啊？你最好做一下颜色标注，比如说我打个比方，比如说这个线， 这个线对吧？或者是这个线啊，这个线他有颜色，是不是？那么他这个有可能是二百二十伏的，他这个怎么两根红线就是二百二十伏，有可能还有个地线，看到没有 啊？那么像这种情况下，这个是 d c 二十四伏三瓦的，看到没有？这里 d c 二十四伏三瓦，那么这个地方你要是接线的话，这是单，这是单线圈带插头，就是这个啊，就是这个 把它移过来。你们当在你们初学者画线的时候，这里要一定要标注好，标注好什么呢？正负极不是 x 一 和 x 二，正极和负极在哪里编？双击它 x 一 x 二，你这个地方看能不能改，不能改你就直接手动敲，理解，没有，手动敲之后粘贴复制正极和负极， 然后同时你还要再标注什么呢？你还要再标注颜色，理解，没有连接点描述颜色给他标一下啊，棕色和蓝色对吧？比如说你是什么颜色的？线中 看到没有，对不对？中正南负是不是别人一看就知道了啊？这个地方接中啊，接中这个地方接蓝色，负极， 搞清楚是吧？然后地线的话，你就自己自己甩甩一根地线出去就好了。地线是防干扰的啊，地线是防干扰的，但是正常情况下这个电磁阀在国内很少有人把地线接上去的，正常情况下就是两根线，好吧， 啊，我，我说了，你们只要是干这行的应该都清楚我在说什么， ok， 然后接下来我们来讲这个磁性开关， 我们气缸电磁阀对应最多的就是这个气缸，气缸对应的最多的就是这个磁性开关。磁性开关我们正常情况下有两限制的，后续的课程我会，我会把这个光电接近开关什么的符号全部给你们讲一遍。这节课我们主要是针对电磁阀和我们的什么呢？磁性开关啊， 那么我们来看一下这个磁性开关，磁性开关两限制用的最多，同时还有三限制的，我们先把两限制讲清楚，两限制磁性开关他分两个极，两个极端，首先 连接代号不是十三和十四啊，也是正极和负极，或者是蓝色和棕色，我这里直接写蓝色和棕色，一个蓝色，一个棕色，那么磁性开关两限制，他这里有个小灯，这个地方会有个小灯 啊，我来问同学们，蓝色和棕色怎么接线？它有没有 p n p 和 n p n 之分？ 有没有两限制的？你们想清楚，你们可以把我这个视频暂停之后你们想想， 我现在可以告诉你们，两限制不存在 p n p 和 n p n 之分。什么意思？两限制的磁性开关，注意了，是磁性开关，不是那种机械式的开关啊，不是机械式，机械式开关，它里面就是一个常开，懂了？没有啊？它就是干触点， 如果是两线制的磁性开关，它里面是有二极管的，能理解。没有有二极管的，有发光二极管，有二极管，也就说你的接线是有是接错了就有问题的，正常情况下是中接正 南接负电，从这么出去，这能理解吧？那么我们对应的 plc， 我 们来回到我们的 plc， 这，比如说这个是 plc 啊， plc， 那 么如果以我们的 plc 为例，我们 plc 的 这个 m 口接的 em 啊，这个 em 口接的是零伏，请问怎么接线？ 怎么接这个南南中正负啊？ em， 我 em 接的是零伏，我要跟里面形成回路，比如说我 i 零点零怎么接，我就接这个怎么接，你们想想，你们先思考一下啊，思考一下来，回到我们，我们老师首页有一个视频专门讲了这个，你，你们，你要是不知道这个 p l c 这个接线怎么接，你去细看一下，讲的很清楚，我们要知道这边是零伏，我这边肯定要输入什么电，肯定要什么电， 肯定是要一个二十四伏高电瓶才会有效，对不对？二十四伏高电瓶有效，怎么接？朋友们，怎么接 啊？同学们，怎么接？你们想想，你们思考一下，二十四伏高电瓶有效，我这个电只能从这么这么这么流过去，是不是？只只能是这么流，对不对？ 所以说应该怎么接？应该是二十四伏这边接个二十四伏，然后这个蓝色的咚咚咚，咚咚咚接到这里来，能不能理解？也就是说最终这个二十四伏是这么流进来的，从蓝色的线流出来到这里，然后这内部，实际上它内部到这个 em， 它就是个线圈， 它就是个线圈，懂了没有？那么这边零伏这边肯定是要正极，你这边肯定是要正极从这里进来。理解了没有？ 理解了没有？就这么接。所以说二十四伏接棕色，蓝色去接到我们的，蓝色接我们的 i 点，你清楚了没有？就这么接线，这就是关于电磁阀两线制接线，有的说老师我要接反了，行不行？接反了没问题，但是接反了就会就会有个问题，他这灯不亮 啊，有些这个会，甚至会烧坏。有些国产的这个磁性开关，这个灯它不会亮，但是它会有有信号，能理解吗？就是它这个灯不亮，它会有信号，它里面这个二极管，它里面这个二极管发光二极管， 它这个发光二极管它它不会亮，但是它实际上里面它会有动作，它会有动作，但它灯不会亮。接反了，接反，我二十四伏从蓝色的进，从中色的接过来，可不可以？ 可不可以？这个流电流的流向就流反了，对不对？但是呢，他就会有个问题，什么呢？他灯不会亮，理解了没有？这个能不能理解？ 好吧，他灯不会亮，那么这个就是两限制的电磁阀，他的接线，他的接线是这么接啊，你记住了，就是如果对方 a 零点零，他是需要高电瓶有效的，这个电你只能从这边流进去，从蓝色的流出来，蓝色的就接这边， 理解了没有啊，前提是他要高电瓶有效，就是他的 em 口肯定是接的是零伏形成一个回路， 这是两线制的，接下来我们讲下三线制的，三线制的怎么接？你是一样的道理啊，我们符号里面选择我们的传感器，打个比方，我们传感器是三线制的啊，三线制的接近开关 就这个接近开开长开点啊，接近开开带插头的或者不带插头的啊。你像这个，比如说，比如说这个，如果他是三限制的， 如果他是三线的，那么他就是直接不带插头的，你看到没？这里没有插头是直接一根线连到底的。所以说我们选的就是什么呢？这个传感器，那接近开关，那老师你不应该是磁性开关吗？ 因为伊布纳原厂的图里面没有这个磁性开关。懂了，没有，他没有三限制的磁性，你看这是接这个没有啊，这开关里面没有三限制的线位里面也没有，光山也没有，对不对？光山是光电啊，接近开关，数字传感器都没有，所以说你就选什么呢？选三限制的 阶梯开关是最合理的。那么三线制的阶梯开关它就有什么之分呢？它就有 n p n 和 p n p 之分了，懂了没有？而一二三三是什么呢？一一正二负三是信号，这个信号它就有 p n p 和 npn 之分了。那么刚才回到刚才我说的 i 零点零，如果是高电瓶有效，那么请问我选行的时候选 p n p 还是 npn， 你 们想一想， 对吧？我现在告诉你答案，高电瓶有效肯定是选 pmp， 他 这里输出是高电瓶，你直接接 i 零点零，理解没有？这边就接正，这边就接负，接你的电源的正和电源的负，这个能不能理解？ 好吧，这个就是我们啊，简单的几分钟把这个东西给你们讲清楚。很多小白就是对于这个电磁阀选型这个搞不清楚，特别是两限制的，特别两限制的特别容易搞错 两线之后，你就把它理解成棕色的电流是从哪里？从正极流向负极，对不对？那么从正极流向负极这个一个棕色，一个蓝色，那么很明显电是从这里进，从这里出，对不对？从这里进从这里出。如果我的 i 零点零是高电瓶的， 那么很明显我这边肯定是只能接二十四伏，对不对？因为二十四伏你不能接这边，他这里面这个 i g 管他就有问题了，对不对？理解了没有？理解了没有。 所以说你肯定是只能接这里，你不能接这边，接这边的二极管，要么就集成，要么烧掉是不是？要是要是国产比较靠谱一点的话，他的二极管不会烧掉他，他有动作，但是他灯不会亮，理解了没有？好吧？ 啊，那么这节课就到这里，感谢大家的支持，如果这个视频对你有帮助，你给老师点点赞啊，加快一下更新进度，下节课我们就讲其他的传感器的接线啊。好的，拜拜。 你的点赞和关注才是吴老师更新的动力，如果这个视频对你有帮助，可以点一下分享和推荐按钮，帮助更多公众人，谢谢同学们，谢谢大家。
133吴技可施

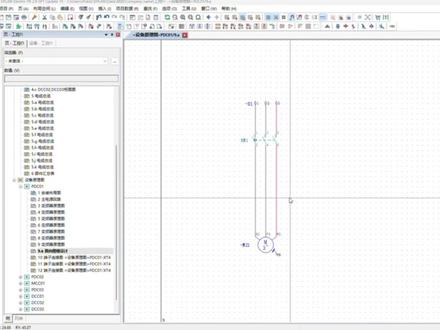

03:57查看AI文稿AI文稿大家好，今天重点学习 eplan 电器设计方法分类。首先我们先明确基础概念，电气原理图核心由电线和电气符号两部分组成，其中电线对应工程中的实际导线与电缆电气符号对应各类电器原件与附带设备。 同时，大家需要掌握 eplan 软件的核心部件关联特性。在 eplan 中，每一个电器符号、每一根导线都可以对应具体的设备部件，部件内包含完整的材料参数、规格、型号等实际工程数据，这也是软件实现标准化设计、自动出报表的核心基础。 eplm 主要包含两种电气设计模式，分别是面向图形设计和面向对象设计。两种模式的设计流程、操作方式、适用场景各不相同。下面为大家逐一详细讲解 面向图形设计核心设计流程。该模式遵循先绘图后关联的设计逻辑，分为两个核心步骤。步骤一，优先完成图纸绘制，在软件中手动绘制所需的全部电气符号和连接电线，搭建完整的电气原理图图形框架。 步骤二，图纸图形绘制完成后，再对所有电气符号导线逐一进行电气部件关联，匹配对应的设备参数与型号数据。 我们可以通过键盘 insert 键快速插入各类电器符号，完成基础绘图。第一，插入三个端子组成端子牌符号。第二，在设备库中找到安全设备分类，插入电机保护器、断路器、电机保护开关符号。第三，在耗电设备分类中插入三项电机附带符号， 完成所有图形符号绘制后，进行部件关联操作。以电机保护器为例，手动为其匹配对应实体部件，关联完成后，软件会自动匹配该实际设备对应的参数、规格、型号等全套数据，完成图纸图形与设备数据的绑定。 二、面向对象设计核心设计流程该模式遵循部件先行同步生成的设计逻辑，无需先手动绘图型，流程更加简化。步骤一，直接从软件部件库中插入已提前关联好部件数据的完整设备对象。步骤二，插入设备对象后，系统会自动同步生成对应的电气图形符号和配套设备数据， 无需手动二次关联。通过软件菜单栏插入设备路径开展操作，直接从预定义的部件库中选择已录入完整数据的端子部件、电机保护开关部件三项电机设备部件并插入图纸。 插入设备的同时，系统会自动生成对应电气图形，且设备参数、型号等数据已提前绑定，无需后续手动关联。三、两种设计模式核心区别为方便大家精准选用，我们从四个核心维度对比两种设计模式的差异。一、 前期准备要求不同。面向图形设计对部件库无严格要求，无需完整的标准化部件库即可开展设计。面向对象设计必须提前搭建完善完整的标准化库，所有设备数据需提前录入预设。 二、设计自动化程度不同面向图形设计绘图与部件关联分离，需要后期手动逐一匹配部件，员工操作量大，面向对象设计插入设备即自动完成部件关联，省去后期手动绑定数据的工作，自动化程度更高。三、核心设计顺序不同 面向图形设计顺序灵活，可优先绘制图纸，图形后期再补充部件数据关联。面向对象设计严格遵循部件先行，必须基于完整部件库开展设计，数据优先，图形后置。 四、适用设计场景不同面向图形设计适配项目初期部件库尚未完善，飞镖设计较多的阶段灵活性更强。面向对象设计适配部件库完整、流程标准化、批量标准化的工程项目设计。四、后期效果与设计建议一、 后期处理效果两种设计模式的图纸可信存在一定差异，面向对象设计因数据提前预设，自动关联，人为失误少，最终生成的工程报表错误率更低。面向图形设计依赖人工手动关联，只要全程保证部件关联精准，无物图纸和报表同样具备高可信。 二、设计师操建议在日常项目设计中，优先推荐采用面向对象设计模式，能够大幅简化操作流程，提升设计效率，减少人工出错概率。若项目初期条件有限，只能使用面向图形设计模式，务必重点把控部件关联的准确性，严格核对设备型号参数，避免因关联失误导致图纸、报表出错。
139工控π
22:22查看AI文稿AI文稿如何用 epline 画一个 plc 接线图？哈，这现在这是我画好的一个，那我们可以看到它供电也是有的，然后输入点也是有的，输出点也是有的，对应的电气符号还有对应的名称都已经打在上面了。那我今天讲讲怎么用 epline 画一个这样的接线图哈， 首先呢，我们还是要先认识一下这些常见的电气符号，然后 plc 你 的选型，还有你的 i o 点确定，然后以常见的一些啊，数字上输入和数字上输出。那我们先看一下这个常见的这个电气符号。首先呢，我们这个所有的画这个图啊，都是建立在这个国标，就是这个 g b， 它就是国标的意思。那 那接下来我们来看一下常见的电气符号。首先这个是常开按钮，那它的这个符号对应的就是 s b 啊，那这个常开按钮呢？实际上就像我们日常生活中见的那个按钮是一样的啊，它按下去那一刻它是闭合的，松开来它就是它又弹开来了，就是这样 啊，那这里是长闭按钮，那长闭按钮刚和这个长开按钮对应，就是按下去那一刻他是松开的，然后正常情况下他都是闭合的，那正闭合的时候他是不是就得电导通，那你断开的时候他是不是就不得电，就这样啊，那这是按钮， 那接下来就是炫耀开关与选择开关，那我们可以看到啊，这个选择开关和这个长开按钮，他其实长得很像，对不对？但是区别就在这里，这个连接虚线这里，哎，他带一个小三角，那这个就代表他就是可以像那种带旋转的一样那个东西。 好，那选择开关呢？它这个命名是 sa， 那 我们什么时候用选择开关？就是你这个自动，还有手动模式切换的时候，我们一般用选择开关，对吧？但是这也是根据你自己的这个需求来哈，有可能你的当时设计的时候，你是按钮，就是手自动手动一个按钮，自动一个按钮，但你有可能你是手自动这个旋转。 好，那接下来就是线位开关啊，啊，像这种呢，他就是我们常见的就经常用到，比如说你远点线位啊，或者说到哪哪里啊，安全线位啊，或者说你传感器检测到什么信号啊，这些都是可以用这个， 就这个东西用的不严吧，你就是各种情况下你都可以用这个，然后它的限速开关呢，就是 sq， 它这个不是人为我们就触发了，就是在这个，在可能你的这个设计运行过程中，它可能会触发，那触发呢这些啊，这些触点我们就统一给它叫这个限速开关，其实因为管的不严啊。 好，那接下来就是继电器，那继电器呢？它的符号是 k 啊，就是像一个这样的线圈一样，然后它的符号呢是 k， 那 接下来这个就是电磁阀，那电磁阀可以在这个继电器上面呢加了一个像沙漏一样的这个东西，那它的符号是 y v， 就是 这样啊， 啊，这个电磁阀呢，它就是得电的时候它是导通，得电的时候它是推出，然后不得电的时候它就缩回，就这样。那这个继电器呢？啊，它是继电器，其实是控制接触器的一种啊，一种软件嘛，就是它一般的话在那个控制电路里面会和这个接触器连用 啊，它就是实现小信号控制大系统，因为你这个常用的一些 plc， 它都是二十四伏的吗？那你真正的现场呢？它可能是二百二十伏的这种 啊，大大电压的这种形式，但所以说你就需要把通过这个继电器，然后把这个小信号转换成大系统要用的信号。好，那接下来就是 plc 型号解密啊，就我们常见的这个什么幺二幺四 c、 d c、 d c、 d c 分 别是什么意思啊？ 那第一个 dc 呢？它就是供电，比如说我们正常常用的是二十四伏供电，对吧？那 ac 的 话呢，就是二百二百二十伏供电。那还有一些输入输入信号类型，那第二个 dc 呢？就是啊，输入信号类型，比如说常见的都是二十四伏输入，对吧？那最后一个呢，它是 输出类型，那 dc 呢？代表是晶体管，那晶体管的话它可以带这个高速脉冲，比如说你要用这个 pwm 的， 或者是别的这种的，你可以你就必须要选择这个 dc 类型的，那这个 rf 呢？是继电器，那继电器呢？它只适合这个普通开关控制哈。 啊，那接，那接下来就是这个一个 plc 接线图哈，那我们可以看到呢，它这个供电呢，就是就是照我们刚刚说的一样，对不对？它它是带三个 dc， 那 它的供电本身就是二十四伏，那我们可以看到这里呢，它有一个 l， 这里有个 m， 那这里他接的就是二十四伏，那剩下这旁边，那他也是哎，二十四伏引出来，然后这里也是二十四伏引过去，但是他这个区别不一样的地方呢，就是这个输入端呢，他这个是二十四伏开始，然后留留留留出留进去，然后再从这个 m 端再给他输输到这个零伏， 那这个输出呢？他是先从这个二十四伏引进去，那最后再从这个零伏引出来啊，这个就是区别啊，那接下来我们 啊看一下这些常见的这些啊， plc 数字量 i o 点的确定，这个就是根据你的硬件选型啊，我们常见的，比如说幺二幺四 c 的 话，它是十四个数字量输入，十个数字量输出，对吧？然后如果你这个数字量输出啊，或者数字量输入不够的话，你可以加一些拓展模块哈。 啊，那常见的这个输入信号呢？比如说啊，启动停止，继电器接触器，这啊 啊，这个这个不太常见啊，就是电磁阀和中间继电器这些都很常见，或者还有指示灯啊，这些对不对？就是比较常见的 啊，还有这种合理预留余量啊，正常我们是就是你加入拓展模块之后也可能会有空出来，对吧？空出来呢，就是合理预留余量啊，那我们接下来看一下这个常见的这个数字上输入信号啊，位置保护啊，非接非接触器这些 啊，还有这个数字上输出信号啊，比如说这个继电器接触器线圈、电磁阀状态、指示灯、高速脉冲这些都是一些常见的啊啊，那我们接下来看一下这个怎么画啊？首先呢，我们双击我们这个 e plan， 好， 那我们就选择这个就可以了，这个啊，如果你这个下载是可以用的话，那你就选择这个啊， p 八 professional， 然后点击确定 好，接下来我们先就是你的自己的肯定是没有这些东西的，那我们直接先点击项目，项目呢，我们这里点击新建好，新建，然后这里可以选择保存位置和你的名称哈，那我先项目名称我先点去过去， 然后保存位置，一般就是保存在桌面上或者哪里，对吧？好，点击确定好，这个模模板呢，我们先啊，模板呢，我们就选择这个第一个就可以了哈，这个我们说 g b 就是 国标啊，那我们一般就选国标。好，点击确定 啊，点击确定好，那它这个项目就已经建立好了，现在这个项目就已经建好了，那我们先点击新建，然后新建呢，这里可以选择你要建哪个页，那我们就新建第一页，那这个名称我们就先不改了， 那这个图框呢？这个纸我们就已经打开了，那接下来讲讲怎么画这个 plc 盒子哈，那首先呢，我们在这里选择这个 好，有一个叫啊 plc 盒子这里，然后选择它，然后再点击单机一下，然后再单机一下。好，这盒子我们就画好了啊，但是我们只要画了一个是很简单，对吧？我们就是 最基础入门教学哈，我们就是什么都不用点，去把这些所有的这个框都给它取消掉。好，那我们这个 plc 盒子就画好，画好了哈，那画好之后呢，我们按一下 esc， 可以 把那个从 plc 盒子这个模式中给退出来，那接下来呢，我们就选择这个 plc 电源哈， 好，找到了这个 plc 电源之后呢，我们把这个标设备标志符啊，连接代号啊这些全部给它删掉，然后点击确定好，那我们就得到了一个很干净的一个触点，对吧？ 好，那这个很干净的触点，我们我们可以看一下我们的模板哈，我们的模板，我们是上面是不是 l m p， e， e， m， i 零点零，那这些字我们应该怎么打上去呢？好，我们点击这个左边，左边有个文文本框，我们点击一下， 然后呢就可以在上面敲字了哈，比如说我现在需要的是一个大写的 l， 我 就敲上去 这个端子，它自带这个属性，里面也可以选择这个 l 或者 m， 但是我们但它这个端子的字号大小不好调整。那我们这里呢，直接就给它啊，用在旁边直接敲字给它敲上去就可以了，其实不影响， 那现在我们可以看到哈，我们这个怎么也放，放不到它旁边，这个是什么样的情况？就是我们这个山格，我们现在开了这个捕捉到山格， 那这个山格开的太大了，所以说它捕捉不上去，那我们这个山格呢，它是从 b 到 c 来排列的哈，就是 a， 它是最细的，那我们选择 b 哈，然后我们在这里呢是开了显示山格和捕捉到山格，那这个一般都是开的，因为可以方便你画图画的更精准嘛。 那这个 l 我 们再点击一下，确定好，我们这样是不是这个位置就显得很精准了哈？好，那我们接下来呢，我们框选这这两个，你看它现在变成这个有角点啊，就代表我们已经选中它了，然后按下 ctrl c， 好， ctrl v， 好， 那这两个就已经画好，再点击确定一下，好， 这样是不是就已经把呃复复制了一份，对吧？那我们这里还缺一个 m， 好， 那这样这个 m 都按也画好了，对吧？ 那我们再选中啊， ctrl c， 再 ctrl v， 那 我们一般呢，这是隔到两到三个，这个格子是最好的啊，如果你隔的比较密的话，那他呢？他这个是怎么说？你这个电气符号会挤在一起，那么一般隔的稍微留一点控制 好。那这个 plc 的 输入端呢？我们是不是就画的差不多了？就是我们说是 plc 也要单独供电，对吧？然后输入和输出也是要单独画好，那接下来呢，我们讲这个电源是怎么给它引上去的哈， 我们点击这个中断点，找到中链中断点，然后在这里呢给它点一下。好，那接下来这个序号呢，我们也给它删干净啊，点击确定好，那它这个就得到一个比较干净的一个这个箭头啊，那接下来我们把这个名字给它敲上去， 我们需要需要一个二十四伏，对吧？它自带它后面会跳出来，这个没事给它删掉就可以了，再点一下。好，那这个二十四伏就画好了哈，那我们接下来按，再按 ctrl c， 然后再按 ctrl v， 我 们要确保这两个连在一起。好，那这样一条这个电源线我们就给它画好了哈，那接下来我们把这整个给它复制一份，复制一份，然后往下放，然后再在这里给它换成一个， 这里也换成零，然后这里呢给它改成 p e， 这里也给它改成 p e。 好， 那这样我们这个呃电源线还有这个 d 线我们就换好了。那接下来我们讲怎么把这个电源线，哎和这个 plc 这个电电源接口给它连接起来。啊，那我们这个可以在这里也可以选择节点，那我们是从上面到下面，对吧？我们就选择节点向下， 好，那我们这个是火线，是接的是二十四伏，对吧？那这个零线，呃，接的是零伏，那接下来这个电源线接的这里，好，那这个我们的供电端我们就画好了哈，那供电端画好之后呢，我们还要画这个 plc 的 输入端，对吧？ 那我们这里是演示呢，我们就把不把所有的这个点都给它画上去了哈，我们再选择复制 ctrl c， 再 ctrl v， 那它这里呢？其实是公共端，是 em， 对 吧？那这个是 plc 输入输入端，它的这个输出点就是公共端哈，那我们接下来在在这里，在，在在这里呢，我们就是不是就 到了这个 plc 的 数字上输输入了，对吧？那我们这里是不是命名给它命名，哎，大写哈，哎，然后零点 好，再 ctrl c， 再 ctrl v， 好， 那接下来呢？还是按重复一下上面的步骤，就是由上往下，是这个节点是向下，对吧？那我们来说是 else， 它的输入端呢？它是二十四伏正留下来，然后这个再从这个工作端零再给它输回去。好，那这样我们这个画我们就画好了，那接下来我们讲怎么把这个符号给它插入进去啊？我们先点击右键，然后这里有个插入符号，那点一下插入符号， 插入符号呢？我们说 i 零， i 零点零和 i 零点一一般都是启动停止，对吧？我们这里就以启动停止为例子啊， 好，那我们这里选择这个按钮常开触点，然后我们每按在这个，它在哪里呢？就在这个 g b， g b 是 国标，对吧？电信工程。然后传感器开关和按钮这里，让我们选择这个按钮，常开触点这个，然后点击确定。 好，那我们现在找到对齐哈，它现在开了捕捉到三格，它是自动对齐的哈，然后我们同样呢把这个设备的标识符这里全部给它删掉， 然后呢在文本框这里，我们再给它敲上去 s b 一， 好，代表第一个这个按钮，对吧？好，那接下来我们把这个复制一个 ctrl c， 然后再 ctrl v， 好， 再捕捉到这里，那好，那这个第二个也给它画好了，那这里是 s b 二，对吧？ 好，那接下来我们说这个整个这个设备这个名称我们怎么给它添加上去啊？就这里是不是要有启动按钮和停止按钮啊？那我们还是点击文本框 这里选择启动。那有一个要注意的就是你在这个 e plan 的 使用过程中啊，你这个字体一定要选择这个微软自带的这个字体，你不要用自己的那个什么搜狐啊，或者什么呃，别的那个字体啊，你不用微软自带的话，它会它会变得特别卡，那这里呢？我们选择停止。 好，那我们这个停止还有启动停止这两个输入端我们就已经搞定了，那接下来我们讲讲怎么画输出端啊？输出端我们还是再往上面移一点 好，还记不记得我们一开始就选择这个 plc 卡啊？电源，其实我们这个画法不标准啊，标准的话你就是啊，输入字上输入输出这些都要标标准准给它画上去，但是我们怎么说呢？不严，那我们就自己随便画了 啊， plc 卡电源，我们选择这啊，就是它这几个端子，它这个样貌它是没有区别的哈，就是你后期在 epline 里面，它是因为它是专业画这个电路图的嘛，它这个会有，就是它会把那个引用的那个标识符给它显示出来， 所以说，但是我们又不需要，所以说就无所谓了啊，那接下来我们这我们可以看到啊，哎，我们一开始这个方向是朝上的，那这个方向是朝下，怎么切换这个端子的朝向呢？你就按这个 type 键，按一下，是切换九十度，那按两下是不是刚好给它调转过来啊？那接下来这个输出端我们就画好一个啊，我们接下来还是老样子啊，在这里 把它这个名字给它打上去，那这里我们也是需要一个 l， 对 吧？ ctrl v， ctrl c， 点击确定呢？这里是 m， 对 吧？ 啊？你看它这个设备标志符和我们自自带的这个就是用字体它敲的，这个大小是不一样的啊，还有和 m， 好， 那我们这个输出点我们就给它算，也是两个吧，正转和反转，然后点击确定，在这里呢，我们也是一样的， 输出是 q， 对 吧？零点零，它是八位置，然后是到 q 零点七，然后切换到 q 一 点零，对吧？然后这里 q 零点一， 好的，接下来我们讲这个电源线怎么给它引过去啊？首先呢我们要选择这里，在这个左侧，这里有个右上角，我们点一下这个右上角， 好点一下，然后呢再点一下这个左上角，那所以说这个 epson 真的 是特别方便啊，它就不需要你自己在手敲这个电源，自己在画这个电源线，它自动就帮你布线。布好，接下来这里有个向下， 还是用这个，那我们说这个我，我是接的是二十四伏，对吧？点一下，好，那这里就画好这一段，那接下来还有这个 m， 对， 这一段也是一样的哈，那我们就把这一部分给它复制一下吧， 点击确定，那这个给它选中，然后往这边拖，拖完之后呢，我们看好像有点好，那同样也是向下，那这里我们也给它复制一份， 这里没有给它移上去，是吧？ 啊，那这样，这个这个输出啊，输出供电，它也画好了啊，那接下来我们再选择这个插入符号，插入符号，我们说是啊，继电器把这个信号传给接触器，接触器再控制电机，对吧？所以说我们还要找到刚刚我们那个啊线继电器那个符号，那它一般是在哪里呢？就是在这个 线圈这里点击这个线圈，第一个那就是这个，那我们选择 好，同样呢在这里点击这里我们还是什么也不添加啊，什么什么这些我们都不选，然后主功能一定要关掉，有的时候你选择这个复制之后，它这个主功能会非常麻烦啊，那接下来呢，我们就讲 好，那我们把这个向向上这个给它移到这里，然后在这里呢添加一个向上的一个节点，好，那这样它是不是就画好了， 那这里呢我们就选择这个名称呢？它是不是就是 k a 继电器的符号，那我们在这里给它敲上去，那这个名称呢？我们就选择这个 正转， 这个正转呢啊，还有一个继电，还有一个输出端是反转，对吧？那我们同样把这里移移到这里，到这里 啊，保证它对齐，然后同样呢把这个节点也给他复制一份， 那这个符号呢？是不是 k 二？ k 二之后它是不是就应该是反转？ 那接下来呢？就是啊，我们可以看到哈，我画了这个标准，哎，它这个字体是由上到下拍的，但是我们自己画了它这个字体是由左往右拍的。那这个怎么调整呢？那首先啊，我们要先点击这个选项，选项呢，这里有个设置 设置，这里有一个公司公司图形的编辑，然后字体，那第二个呢？那正常你们没有提前设置过的，之后字体都是这个字体，那你这个字体二呢？给它设置成 at 送体。好，然后点击确定就可以了。 好，然后点击确定之后呢，我们选中这个文本，然后这里有个格格式，那格式呢？我们这个字体我们选择第二个。 好，那然后这个方向呢，我们选择负九十，点击确定。好，那这个它就从这个横着排啊，也就是从左往右排变成从上往下排了。那同，同样呢，这个操作也是一样的，然后这个字体选 at， 然后，嗯，然后角度选择负九十，对吧？ 好，点击确定。那这两个也是就这样给它已经搞好了啊，好，那下面呢，也是同样操作，那这里我就不演示了。好，那我们接下来讲讲。哎，你这个 plc 这个名字应该怎么敲上去啊？比如说我这里是幺二幺四 c 举的例子，对吧？ 好，我给它放上去，那我们可以发现这个字体非常的小，对不对？那我们怎么办呢？还是双击它，然后在这个格式里面，那我们正常呢，我们格式就选大一点二十， 可以看到这个字体，就这样子就就已经可以了哈，那还有最后要注注意的就是你这个输入端哈，你是不可以就是无限的选的，那我们可以看到我画的标准版哈， 啊？它这个输入端一共到哪里？是不是一共到 i 一 点三？我们说它这个本质自带只有十四个数字上输入点，所以说这个最多就标到 i 一 点三，那同样的自带十个数字上输出点，所以最大也就到 q 一 点一， 那这就是，那最后讲讲这个怎么导？怎么给它导出哈，那我们选择这个 e 导出，导出 pdf 和 dwg， 那 我们正常我们就导出 pdf 就 行了，那我们输出呢？这个颜色我们选择黑白，那存储戒指呢？我们可以直接给它导出在这个桌面上， 或者你不选择导入在桌面上，它自动就保存在你这个教学这个 doc 这个文件夹里面啊，那我们那我们就选择就选择它这个默认的吧，我们找一找它到底在哪，然后点击确定。好好， 我们在桌面上找到这个教学一一一，对不对？那我们点击点进去，点进去这里有个 doc， 那 这里就是我们刚刚画好的这个图了啊。
1244寒贝
01:48查看AI文稿AI文稿今天我们来讲一下 epiphone 里面限号它的自动放置如何操作。首先呢我们在页导航记当中选中当前要自动放置的这个页，好，当然你也可以点中整个项目，然后他处于这种蓝色的底的状态呢，就是被选中了，然后我们点击项目数据 里面呢有这个连接，然后编号，那么我们先点击这个自动放置点一下， 然后嗯他弹出的这一个放置连接定义点里面的设置，我们先点击拓展的三个点，然后呢我们今天看一下这个放置。首先在放置里面呢，我们可以在这个地方选定我们放置下来的这个限号它的一个符号的样式，那么我们可以点击这个编号名称， 然后呢去选择不同的一个外观，那么我们默默认呢就选择这个，选好了之后呢它下面有这个放置数，那么这个是每一个独立的连接，也就是说我们上一节课讲，当你把鼠标放在线缆上面，它上面显示连接的话，就会在每一个上面都会有，然后如果说是每一个连接一次和这个呢有点类似，但是数量会相对要少一点， 然后每页一次的话就是同一个连接，那比如说有些跳线的时候，每一页上面只会生成一个，而最后一个在连接的开端和末尾，顾名思义就是在同一种连接，同一类型的连接上面，它只在开始和结束的地方，然后会有一些放置， 然后如果说我们的图纸绘制的时候，这些个线号他有可能因为呃符号的原因，这个放置的位置的不同导致他不对齐，我们可以点一下这个功能，让他手动的一个对齐。那么我们可以先点一下确定，然后点确定大家可以看到 在这个上面呢就会生成这个默认，然后大家可以看到这个地方呢，他也是有这个连接的，但是为什么他上面不生成呢？因为我们在这个地方呢绘制了一个电缆，那么这个电缆上面的这个玩意啊，他其实也是电缆这个连接定一点的一个功能，所以说他认为上面已经有了，就不会再次生成。

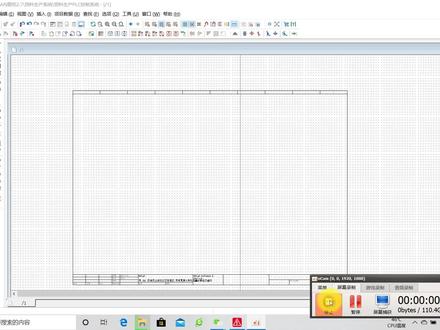

17:45查看AI文稿AI文稿啊，大家好啊，今天我们讲一下，就是这个一盘二点七呢啊，我们插入这个部件啊，插入这个工具部件 管理里边，我们这个自带的一盘安装好之后呢，他的步骤是比较少的，我们可以看一下 这边没有多少东西，对吧？我们需要呃，我们自己根据我们自己的现场这个生产 啊，我们需要选择我们对应的布件布，比如说我举一个西门子的布件口规例啊，大家可以看我怎么样去操作 哦，将我们这个布件裤下载完成之后呢哦，我们就是有西门子一到西门子六，我们西门子六主要是我们这个两百到两百， smart 两百，还有三百四百，以及这个幺二零零幺五零零的这个布件裤都集中在这个文件箱里面。 好，我们首先呢第一步啊，我们将这个原文件给他保留啊，复制一下，然后粘贴 给他，复制一份多余的这个备份啊，相当于如果我们这个导入错误的话，我们可以将这个给他进行还原。第二步呢，我们电脑安装一个好压解压软件，而如果你电脑没有安装的话， 我们需要在百度上面下载安装一个。好，这时候我们安装好这个好牙剪的软件之后呢，鼠标右击这个 我们刚才复制出来这个我们需要更改的这个 e、 d、 z 这个格式的这附件。第一步呢，我们使用这个好压打开，用好压打开 我们可以看到啊，这是个这个里边有两个文件，一个文件夹和一个 xml 的文件，我们进入这个 items 这里边我们最主要碰到的都是这个啊，这是我们的铺垫，这边这个铺垫呢非常非常多， 从这里边我们可以看到啊，我们可以看到我们这边 cpu 的这个型号，对吧？当，当然你要是没有必要去导入这么多的话，你可以选择啊，选择一部分， 选择一部分啊，把其他没用的部分你给他删除掉就可以了啊，剩下的全部给他删除，当然你要 需要导入这么多的话也可以，我就以讲这个全部导入为主，因为我们这个部件呢大概是一点五个 g， 一点五个 g， 所以的话如果我们要使用这种传统方式，直接通过这个工具部件管理里边去导入，非常的费时间， 点击附加有一个导入，导入，我找到我们刚才那个 etc 那个格式，那个文件呢啊，在一盘啊导入的时候非常的复杂， 你选择这个，我们一般导入的话选择第三个选项啊，导入的比较复杂，你虽然也是可以导入成功的，但是有的时候可能因为电脑卡或者造成其他的原因，会导致 xm l 这个爆出现这个错误故障，导致我们费了很长的时间也没有把这个不艰苦正正确的 给导游进来。所以我们为了解决这种方法呢，我们给大家提供了一种更简便的方法， 我们不用这种方法去导入， 这时候呢我们需要把这三个文件啊，一个是文档，这是红，这是 p 成，这是图片啊，这几个文件呢，他加起来非常非常的庞大 啊，我们因为这个文件只有几十兆，导入速度很快，只需要几分钟就可以，但是如果你要是导入一个整个部件过的话，一个多季的话，时间也有可能需要在几个小时四到六个小时之间，所以至少时间是非常慢的， 我们需要把这三个文件呢给他删除掉，选择删除好，删除非常快，对吧？好，我们只剩下这个文件， 这个文件就相当小了，我们可以看一下大概有多大，只有五个五兆，对吧？只有五兆，好，这时候呢，我们再从这个工具部件管理里边找到我们这个部件，选择我们的 tfc 零部件 poc， 选择附加，点击导入，找到我们刚才删除的那个一列的那个最小的那个文件，找到这个新闻子六， 点击打开，选择第三个选项，如果选择第一个和第二个选项，有可能把我们之前先前的这个附件呢给他删除掉，比较麻烦，所以我一般导入选择第三个选项，点击确定， 可以看到我们这里边的文件有三十多万，对吧？ 三十万七千七， 一百四十八个问题。 好，这时候我们可以在我们 poc 可以看到有这么多文件啊，这么多 pcpo 的型号选型都给他全部导入进来了，对吧？但是呢，这只是一个 xml 的文档这个文件，但是他并没有，并不具备这个部件的所有的参数，包括这个红，还有一些文档的说明以及图片，对吧？所以的话我们需要关闭， 他提示我们是否执行同步呢？我们选择是这时候呢，我关闭我们这个一步栏项目， 我们可以在我的电脑我安装的地盘，地盘里边呢有一个 ucer public， 比不上 这个得他手机扣里边，我们可以在部件里边可以找啊，不是这个，是这个， 这是我们的红，对吧？含有文档， 这是文档， 还有刚才的一个是图片，对吧？ 图片、文档和红，我们需要把刚才我们剩下那三个文件全部给他 再重新解压，这个文件呢是我们刚才删除的文件，所以这次我们需要解压这个文件，就是原始文件 啊，全部解压出来时间大概需要四分钟，因为我们虽然看到我们这个 d 盘，这个原始部件呢是一点四个 g， 但是解压出来是非常庞大的。 好，我们稍等一会，这时候呢我们可以看到我们这个解压出来的这个空间呢有六个 g， 六点七个 g， 这时候呢我们可以进进去找到我们这个 document 西门子，对吧？这里边的所有文件可以看到很多很多，这是一个文档，说明这个呢是西门子的一个红， 这个呢是图片啊，是这么多文件， 我们需要一一对应，把这三个文件复制到粘贴到。我们刚才就是导入这个 xm l 这个护照，这个文件， 这个部件之后呢，他会在我们的这个工这个安装目录啊，就是这个这个路径下边，因为我安装的 d 盘，如果你 c 盘的话，就 c 盘，用 sirs public d 盘 data 找到对应的文件夹，给他复制替换到他的原文件，比如说我第一个， 我先给他 替换到他的文档，对吧？文档，我们将这个西门子的这个 这个文件夹呢，文档的文件夹呢复制到他的这个文档里边。文档， complay， 这里边有细蚊子，是吧？他这个 文件很小的，我们直接选择粘贴 替换掉它，我们可以看到这里边文件多大了一个鸡，对吧？好，这是我们文档就替换完成了，我们继续反馈我们 date 塔，找到我们的图片， come a d， 然后可以看到我们也是有个西门子的文件夹，对吧？ 查看详细信息 下面这个软件件，这样我们返回我们刚才那个 这个解压出来这个找到图片，将这个文件夹，西门子的文件夹也给他粘贴进去，替换到他这个 目录里边，好，非常的快。然后呢继续找到我们的这个红，红是比较重要的红，进入这个细纹子复制一下，同样呢找到我们对应的红， 对，找到我们队的红，然后给他替换掉，红比较大，有将近五步击 红，里边这边有个红呢，还包括了三 d 三 d 的红， 所以我们通过传统意义上面的这个导入呢，给大家稍微稍加修。 对于我们导入一个品牌的部件还是相当快的，我们只需要不到十分钟的时间，我们全部能给他导入完成。好，这时候我们就全部导入完成了，关闭，重新打开我的一张。 好，这时候呢我们可以看到 工具部件主数据，可以找到我们的防护， 打开 选择工序铺件啊，这个管理下边的这个铺件主数据导航器， 我们打开，我们可以看到我们电器工程里边的这个零部件。 lc， 我们可以选择一款幺二零零， 我们选择一款三三幺五杠二 dp 的吧，二 ah 幺四，这个 cpu 我们可以把它拖进来， 按配不键，可以给他切换， 这是我们键盘上的 ttab 键，可以给他切换，他有很这种很多模式再推啊，有两种模式，这是他的 cpu 一个接线的电源的一个接线，我们可以再选择其他的模块，比如说我们可以找一下， 嗯， 三二幺一 bl 零零，这是一个开关量输入模块，同样的方式呢，我们给他拖过来， 可以看到我们对应的这个接线，对吧？ 这就是我们接线的一个步骤，选择退步键，我们可以再切换，因为我们是选择了一个三十二点的输入， 继续选择配不见 来放到这，继续推不见， 这是我这是他的模块的一个硬件的一个信息， 继续推不见。这时候呢我们就返回到我们的这个最后一个零点， 好按 e s c 键，哎，退出，这时候我们可以看到这是我们的 f 四，就是 i 零点零到 i 零点七， 这是我们的，哎，一点零到一点七，二点零到二点七，三点零到三点七。具体的这个 修改的话，大家可以去参考教程去修改， 我们都可以对这个 我们的这个点位呢给大家进行修改， 可以再选择幺五零的， 我们可以看到我们选择的一款幺五幺二 二篇的， 让我摇 花片的两个平口的一个 plc， 好，这个部件的导入就讲这里，再见。
610天承教育
12:54
15:00查看AI文稿AI文稿大家好，这一节给大家讲一下符号库的使用，导入和导出和符号的新建。首先呢我们在工具主数据，我们看到有符号库， 然后有符号芯片和打开，然后呢符号库，我们首先打开看一下 符号库一共这个软件，一般这个软件安装好以后自带的有这么一些符号库，但是呢在软件可选的地方是给了四个，然后我们看一下，给大家选一下插入符号， 大家看到这有四个，四个这个符号， 四个符号符号库，我们如果想把其他的符号加上去怎么办呢？然后我们就看一下怎么办，然后在这个地方右键设置，设置完了以后，然后 再这样你就可以添加，比如添加第一个 cb， 这个看 好击毙这个符号孔就上去了。大家有没有看到 这就是默认自带的一些他默认自带的一些符号库，然后这个时候要取消，他 是需要在这个地方点一下这个叉，并不是删除，就是只是在这个排列里面把它删除，然后这个时候 就是在这边用的，然后我们就来新建一个符号库， 主收据符号库，我们新建一个，我们建一个什么符号库呢？我们建一个 test， test 符号库， 符号库属性 所有类别， 然后这个符号库 三格，我们选四毫米， 然后好了以后，然后我们在这个符号库，我们就现在就用这个符号库 数数据符号库，然后打开，打开开始包括符号， 然后我们就新建，我们来新建一个符号符号主数据符号， 我们新建，新建变量，大家都应该知道，就是 abcde fgh， 就是不同的姿势， 不同的造型，不同的姿势就是不同的符号，然后我们建议就建一个 a 吧符号，这个时候建的符号 就是在我们 新建的那个符号库里面的符号，大家看到没有？符号属性是在 test 这个里面，然后他第一符号的第一个编号就是零符号名称， 我们随便起一个，我们搞一个针 符号的类型功能，我不管他功能定义，这个时候一定要定义好 这个功能定义，然后我们定义的是哪些功能呢？ 定义的是一个信号的一个设备信号灯 像的 单向的， 然后我们就去定连接点，有两个连接点，然后这块我们就所有类别，然后 这一块我们不需要洞察，我们直接点确定好，然后进到这一边来了以后，然后我们来画一个灯， 画一个灯怎么画呢？我们用一个圆， 用一个草原吧，用一个草原有没有草原，草原在这， 然后再画一个抽烟， 我们把这个草原复制一下 粘贴，我们粘贴到这，然后再粘贴一个到这，然后我们就画了一个针针的符号， 然后这个符号呢？然后符号画好了以后，我们要 新建他的连接点，有两个连接点，插入连接点上， 然后我们给他引一条线出来，这样可能会干的看的更舒服一些。 引一条线出来，然后我们插入点击点上， 点击点上， 然后连接点上，然后连接点他就是一些符号的一些定义， 连接点一，这个一就是在符号里面一二三四，就是连接点上面有个一二三四或者那些 a 一 a 二就是线圈，就在这边定义，然后再插入一个连接点下， 看到没有连接点下，然后这就是二，连接点向下二，然后 这个下这个字号一和二这个字号都源自于城， 我们就不用管他。然后这个二的位置，这个二的位置大小等等都是可以自己在这个里面，在这个里面可以更改的，我们改一下，看一下，我们改成七号，看一下就直接觉得很庞大， 我们研制成就可以了。然后这就是二，然后这就是一个符号，我们就建好了一个符号灯的符号，然后我们关闭， 然后在这我们插入符号，我们把这个符号库加进来，插入，然后我们在这加一个符号库，把 ps 的符号库 加进来，然后确定，然后这个符号库里面呢就有一个信号灯，这就是我们加的那个符号，我们插入，我们打开一个图， 随便打开一个图啊，我们新建一个图吧，新建，新建一个图测试，测试的图啊， 然后插入符号，然后把这个灯，这个符号就是在这个里面就出来了，就插插进来以后，然后把它插进来以后，然后大家就可以看到 h 六，他是直接用灯的这个前面这个代号，然后 我们就可以大家看好，我们就可以用中断点来连这个灯，然后把它往上 看，没看到这个灯自动就和可以和这个连线，因为我们定义的这两个连接点，这就是自己建符号，就是很多符号自己可以建，自己可以建符号，建这个符号。 好的，然后我们怎么样？我们比如说我们这个符号很符号库，符号很少，我们想把我们自己需要的所有的符号集中到这个符号里面来， 然后我们在主数据，主数据，然后一个符号库，我们打开， 然后我们打开一个 se 的这个符号库，这个符号库， 然后我们看一下在这符号 导出，符号库导出啊， 选择哪一个符号库呢？找出呢？然后我们看一下，我们就把这一个符号库，这个符号库， 这个符号库，我们把它导出，这默认的符号库，我们把它导出，导出到什么地方呢？导出到桌面上来， 然后保存一个名称，保存一个， 这个导出会有点慢， 这就是符号的符号库的导出， 正在导出符号库， 因为这个符号库里面的容量很大， 容量很大，所以导出会很慢， 这个符号库很大，导出的比较慢，这是一个一般比较大的符号库。好了，符号库导出来以后，我们到桌面上看一下，看到没有？导出了一个符号库，四十一兆的符号库， 你这符号库找出的这个符号库的类型 esl。 然后我们再把 再把这个符号库找出的这个符号库导入到我们刚刚刚建的那个 tess， tess 的那一个库里面，我们 tess 这个库里面目前只有一个符号，我们看一下 test 的库里面就一个符号，我们要把这个符号库导入，导入 符号主数据，符号库导入， 导入到哪一个里面呢？导入到这个符号库里面保存，要切换他 这个四十几兆的这个符号库很庞大， 所以早入和早出 都很慢， 这个时候导入以后，就把我的一个菜市场的一个符号库给切换掉了，这次导入， 然后我们再打开看一下，就没有，没有我们符号库，打开 没有符号库，没有名称，没有计划，就内容已经在这个里面了，我们打开看一下，插入符号 没有，我们打开看一下， 没有切换主数据符号库，打开打开看一下我们自己的那个符号库。 好的，给大家再演示一下，刚才那个出了点问题，然后我们现在新建一个，新建一个符号库，新建一个，新建一个什么符号库呢？ 开始的，开始的一符号库保存，然后基本符号库我们就用开始的一 好了，然后符号库建好了以后，然后我们看一下这边有个主数据，这边有个符号库，然后这边有个属性，属性现在我们用的就是 tse。
42云淡风清
05:52查看AI文稿AI文稿朋友们，好，接下来我们来进入新的课程，接着我们上节课，我们有很多同学说，老师我对于这个关键传感器用哪些符号？有时候两个关键传感器和一个关键传感器，对吧？我到底怎么用？包括这种一一个传感器的，它有三根线的，四根线、五根线的，我到底用什么样的符号？ 那么我们就回到我们的符号，选择我们的符号之后放入我们的符号符号里面选择我们的传感器， 在传感器这个位置我们可以选择对应的。我们如果这是光电的话，你就可以选光山啊，你其他的你不要选，什么数字传感器，模拟量传感器，接近开关不要选，你选光山，选光山这个时候你要切记的一个点就是什么呢？ 就是你要一定要切记一个点，就是他这里是两个，从哪这个光电传感器发现没有？他有两个对不对？一个是进，一个是，一个是发射级，一个是接收级，你要知道一个是发射，一个接收什么意思呢？就是他有一个出来是两根线的，你就说你打开这个光山的时候， 他这有个发射器，朋友们，看到没有？你看你的发射器到底是，嗯，这发射器到底是带插头的 还是还是不带插头的？你看有两种，一个是直流的啊，一个是直流的，一个是交流的，我们正常情况下肯定是直流，对不对？你看你这个像，比如说如果是老师涂上这个东西，他就是不带，就是这个 啊，不带插头的就选择它发射器他就是一个正极，一个负极只是负责发光的，理解。没有啊，我把它这样放，你看我就这样放，这样放，我命名我就不要，我就随便命名了，命名我就随便命名 b 一， 就是 b 一， 对不对？然后我们再放电了，你看这个是发射级，他有一个负极，有个正极，也就是对应的这个他没有信号的，朋友们，你理解没？他没有信号，然后我们再来一遍，如果是我们的接收级， 你看三个啊，直流供电，光山接收级，那么这个就刚好是对应的是哪一个呢？对应的就是这个他能够接收信号，并且把信号反馈给出去，你看啊，这个这样子 好，这样子来，朋友们接下来他们两个就能成为一对，这个能不能理解？就是什么？什么意思呢？就是指的是他这个 是负责把光发给这个他，然后他接收到这个光之后，然后呢把这个光输一个信号给 plc， 也是说什么意思呢？你看啊，他具体怎么接线，我们这边我们来，我们来演示一遍啊，我们来演示一遍， 就最终啊，你们可以把它理解成它的这个供电，它的供电是这么接的啊，它这么接的，然后呢？这个是接负极零伏，对吧？接一个零伏，然后呢这边是二十四伏， 我先随便给你们接，做个示范啊，但是实际上呢不是这么玩的，然后下方就是下方先给你们做个示范，然后并个线过来，从这一侧并个线过来，这样并个线过来，然后呢你就可以拐过来， 好，那么正常情况下，这个这个位置，它就会给个信号，给到 p、 l c， 给到你们信号端，如果这个光电传感器啊，就是个光山，那么你，你就在这写上啊，如果是两个一起的，你就要写上，不能完全写上。这个是发射端啊， 发射端口，然后这边是接收端，接收端，接收端，接收端，理解没有？一个是发射端，一个接收端，然后就是这个是光电，别人一看就知道啊，这个是光电啊，有光出来，一个光，一个出一个进，理解没有啊？理解没，就这么回事。 然后正常情况下在 plc 里面的展示方式呢？在 plc 里面的展示方式就是怎么样呢？我给你们看一下，如果在 plc 里面的展示方式，它就是这么来的，就是你们正常情况下它要你要把它接到我们 plc 里面去，对不对？ 就是在这个部分 plc 输入啊，我看一下啊，我看在哪里？我忘了 啊，你看如果在 plc 里面的表达，就是他们两个 接到一起去，然后呢？这里有个正极，有个负极，然后出来分两个端口，懂了没有？然后呢？这边就给个信号。给到哪里呢？给到我们 plc 的 多少呢？ i 二点五，它的表达方式是这么表达方式的啊，但是你我们刚开始初学者的时候，你一定要知道这两个东西它什么意思，能理解吧？ 如果是单个的啊，我现在讲的这一个是指的是发射级到接收级，如果是这种单个的，如果是这种单个的，什么意思？我们来看一下啊。单个的，他就是这种三个连接点的，三个连接点有发射和接收的， 看到没有？你看是常开还是常闭，你看这里有常开的，常开的，有常闭的，看到没有？正常情况下我们用的是正常情况下这种光电啊，正常情况下这种光电，嗯，信号检测都是常开啊，除了那种线位，除了那种正负线位的，一般都是常开信号， 你看他这里一个信号发出去自己接收了，看到没有啊？就是这个符号，就这个符号，这个符号所对应的就是这个传感器啊，这个就是你看它光发出去，然后自己又回来接收了， 看到没有？包括我们这个光电传感器这个地方也有这种板子，看到没有？这种板子，这板子射发过去然后会射回来，看到没有？像这种操作， 有这种板子，就是你们看到这个光，就这个光电传感器前面会有放一块反那个反射板，他光射过去会弹回来的，那个板子 也是用这个符号，懂了没有？也是在用这个符号。好吧，那那么本节课就到这里啊，感谢朋友们支持，拜拜。你的点赞和关注才是吴老师更新的动力，如果这个视频对你有帮助，可以点一下分享和推荐按钮，帮助更多工控人，谢谢同学们，谢谢大家！
127吴技可施
