通常我们会在 h 五屏里面设置多个窗口画面，比如说我们的 i o 窗口、操作运行窗口、报警窗口等等。 那么我们要新建窗口的话，在我们的 is a beautiful 里面有两种方法，一种是在我们的菜单剪辑里面选择窗口列表，然后新建一个窗口， 选择基本窗口，这样就可以新建我们的一个窗口，比如说我们新建一个切换窗口 确定，这样在我们的窗口预览这里就多了一个 切换窗口。然后还有一种方法呢，就是直接在我们的目录术里面新建窗口， 如果没有显示的话，我们直接在键是这里勾选我们的目录数啊，他就会显示窗口的一个列表，然后我们直接点击这个数字新增一样就可以了。 那么我们要如何实现一个窗口的切换呢？我们直接 点开我们的原件，然后里面有一个功能键，在功能键这里我们直接选择切换基本窗口就可以了。编码这里就是我们所要切换跳转到的一个窗口，具体的我们要跳转到哪一个， 根据自己的一个需要，比如说我们这个是跳转到首页，然后我们就选择首页的这个窗口，然后标签这里呢，我们给他定一下标签 首页，然后确定再放置一下我们这个，这就设置好了我们的一个窗口以及我们的窗口切换按钮，然后我们再去到首页里面给他添加一个 切换窗口的一个功能， not 切换到切换窗口， 哎，试一下，这就是我们刚刚新进的一个切换窗口的按钮，然后我们点一下切换窗口，然后他就现在到了我们的切换窗口的 画面，然后再点一下首页，他就回到我们的一个首页，然后我们还有一种方法呢，就是通常我们会见很的一个 操作画面，那我们要设置切换按钮的时候呢，不可能全部都去设置，可能会放不下，那么我们就设置他一个像菜单一样的弹出窗口， 这个要怎么设置呢？我们直接给他新建一个窗口，比如说我们这个 io 窗口，在这里新建一个 io 窗口， 然后宽度这里我们可能给他调小一点， 这样就是我们的一个窗口，但是我们还要给它添加我们的一个切法按钮， 切换到， 嗯，切换到输入窗口， 然后再添加一个输输出窗口， 但这个 弹出窗口我们是可以设置它的一个高度和宽度的，我们都是可以设置的，比如说我们觉得这个 好像有点宽，那么我们就设置的小一百一，那高度可能不够的话，我们给他设置个一半十米，我发现他就变了。然后我们在 io 的那个空间里面，我的忠诚空间里面我要设置一下 双击好，这里我们要设置成弹出窗口，然后这个弹出窗口这里我们要切换到我们的 io 窗口去啊，然后再来运行一下，试一下， 我们点一下我们的 i o 窗口，然后就发现了现有输入输出窗口， 然后我们在操作的过程中发现我们不管是操作运行还是报警或 i o 窗口，它都下面都有一个统一的一个切换空间。 那么我们这种呢，可以可以用那种就是复制的一个方法，复制粘贴全选，然后复制，然后粘贴。 但是这种方法呢可能会比较复杂，因为我们每个页每个页面都要去复制，去复制的话会比较复杂，然后在这个过程中可能还会出错，出现像这种我们对的不是那么起的那种，那我们怎么操作呢？我们 直接给他设置一个中层窗口，就这里设置一个中层窗口，然后在各个程序音域一下就可以了。比如说我们的切放窗口是没有的， 在属性这里设置属性这里重叠窗口这里给他添加一个中层窗口，就我们设置好的一个窗口去叠加进来，我们看一下效果， 发现这个窗口里面就统一下来，都有统一的一个呃，接放窗口的一个按钮在这里，那么当然我们也可以添加其他的，比如说我们这里添加一个阶层， 我们这里添加一个底层的，啊 啊，发现只有一个 窗口，我们底层的一个窗口就叠加进来了，底层的窗口是这样子的，然后现在已经叠叠加到首页来了，我们再来原先试一下效果。 嗯，切放窗口，哦，弹出窗口， 这就是我们在 inspect pro 里面新建窗口，以及如何实现切换窗口的一个操作。
粉丝3813获赞2.0万
相关视频
07:59查看AI文稿AI文稿大家好，欢迎大家来到 c m t x 系列功能应用实操教学课程，本节课主要以 c m t 二幺零九 x 二触摸屏型号为例，和大家进去讲解 c m t diagnosis 诊断器功能应用实操教学。 那么诊断器呢，它主要的功能是我们可以进行去原件设备封包，红指令， m q t d o b c u a 这些功能进行在线去诊断。 那么下面呢，我们通过一个 demo 的 案例和大家进去讲解这个怎么去实现好。那么大家首先看到的是我们通过一个离线模拟的方式 啊，这里边呢，不管是离线模拟还是在线模拟，都可以在线的去启动它的诊断器，比如我们这里边建立了一个红指令和它的操作开关和显示。下面呢，我们右击点击诊断器， 打开诊断器，此时大家可以看到诊断器的界面软件。这里边首先第一个可以在线去切换窗口，比如目前是十号窗口，我切换五十号窗口， 再去切换七十号窗口，登录窗口，他都可以去切换，就可以方便大家在线去调试。第二可以在名称，地址，类型，长度，数值都可以去查看，比如触摸屏的内部， 或者说你 p l c 的 信息都可以在这里面去查看，而且呢可以在线去修改数值，比如这个数值当前为零，现在呢，我们双击这里边可以给它在线修改数值，比如说写入两百， 好，当前呢已经写入两百，包括可以修改它的状态，比如 l b 幺零，我们可以在线去修改。双击这里， 好，现在呢它是为 off 状态，我们勾选它就是为 on 状态，那我们双击这里边，再把勾取消，再点外部的一个空白键，它就可以实现变成一个 off 状态。还有呢，可以改变它的显示方式，比如右击 可以以十进制方式去做显示，还可以用十六进制的方式作为显示，还可以用二进制的方式作为显示，比如十六进制数， 就是以十六进制数进行显示，比如再去右击二进制数，它以当前的二进制数作为显示， 那我们恢复实景之处，所以在原件这里边，我们可以切换窗口，可以查看它的数据类型，长度，也可以在线去修改它的数值和状态。设备这里边呢，你可以看到你触摸屏的相关的一些信息， 比如说冲屏的型号是否是联机，它的地址多大？包括这里边，我也创建了一个 plc， 幺二零零的 plc， 它也可以在线去判断它的 ip 地址，它是否联机等等状态都可以在线判断到 这是设备，可以看到你设备所属的信息。第三，封包，封包这里边呢，可以检测你通讯是否是有错误，比如这里边呢，我们封包呢，是选择全部读取写入轮询，比如说我们选择全部， 然后设备类型可以选择你触摸屏内部，也可以选择你外部的 plc， 比如说选择 plc， 然后地址类型可以选择你 plc 内部要检测的地址，比如说 q 地址， db 地址等等，都可以检测。 那选择完之后呢，我们就点击这里边有一个波浪线，你选择它，它就可以在线去检测。如果说你现在是在通讯上的地址呢，是实时的，一直刷新，它有后面的一个时间的结果， 一旦你没有通讯上或者说哪一个地址掉线了，他就会出现红色部分，然后速度很快去显示，此时你就可以看到你哪个部分是出现的错误，可以在线的进去通讯的一些诊断方式，然后这个就是分包它的作用。 红指令呢，可以判断一步一步的一个除错工具。比如这里边我写了一个逻辑判断的一个写值的一个红指令，然后你需要点击这个执行，点击除错， 这个时候呢，我们可以选择我们当前的红指令，它就一个，然后呢我们再去点击在每一个段，大家可以看到一二三四五六七八总共多少个段，我们想判断，我们首先点击这里第六段，然后呢再去点击最后一段， 好，然后我们再选择开始除错，然后我们就可以调节通过这个上下的一个箭头进入和跳出。比如说进入 这个时候呢，他就在一步一步地帮助我们去排查，比如我们现在呢把红字音打为昂，他现在呢没有变化，然后我们就一步再一步，再一步再一步走到最后。好，那么再点一步，他是不是就变为了一二三四？ 因为我们在判断之后呢，他把值呢写到最后一步就结束，他才能把值返回给这个数值写入。 所以我们可以通过这个上下来判断，就会判断出你的红指令到底在什么位置发生了错误，逻辑关系在哪里就可以判断。比如说我们这里把它打回来，它现在没有变，对吧？那我们就一步一步再走， 再往下走啊，走到这里边啊，现在判断出，哎当前的呢，它是为零，继续走好，把直写过来，再去直行，那它就变成了四三二一 啊，四三二一，这个就可以通过一个步一个步去判断，那你还可以在这里边去搜索你红指令的一些关键代码和函数啊，都是可以的，这就方便我们快速的去调试我们的红指令。 还有紧接着就是 g s g s 这里边呢就是我们可以写入一些 java square， 就是 g s 的 一个语句，我们也可以在这里边呢进行去调试啊， 然后 m q t t 也是一样的，在你设备之间用 m q t t 进行通讯的时候呢，你也可以在这里边进去调试，比如说服务器地址，发布订阅，也可以在线去修改。 o b c u a 也是一样的，你可以进去 在线去连接，然后在这里边进去调试修改，可以判断它的状态是否是在线的，都是可以的。这个是在我们电脑端的， 如果说大家想在实际的触摸屏去打开这个诊断器，那么只有一种方式，就是通过我们自主研发的 c m t vivo。 如果说你是直接下载到触摸屏的，它是没办法右击去打开你的诊断器的， 那如果说你使用的是网页监控或者说 vnc 监控，它都不能去打开你的诊断器。 打开诊断器只有两种方法，第一种就是在你的电脑在线和离线模拟可以打开调试，还有一种方式呢，通过移动端，那你只能通过 c m t vivo 这个软件，需要在你的常用系统参数，然后这里边远端， 远端，这里边下面大家有没有看到这边是有一个诊断器，如果说你想通过 c m t vivo 来进行去一个移动的诊断器打开的话，那你必须要在这里面去启动， 那这里面还有一些密码，如果说你使用之后呢，你有密码保护的话，你就在里面去输入你的密码，如果说你要直接进入的话呢，你就在这里点击，不需密码即可登录，就勾选，那就可以了，这个一定要注意， 如果说你通过 c n t v o 去监控，一定要在这里把它勾选，然后重新下载到你的触摸屏，否则你通过 c n t v o 你直接打开，你是打开不了诊断器的，所以这一点呢需要注意，那这个呢就是我们 c m t diagnose 诊断器的一个功能应用，那么这节课呢就讲到这里，谢谢大家。
05:13

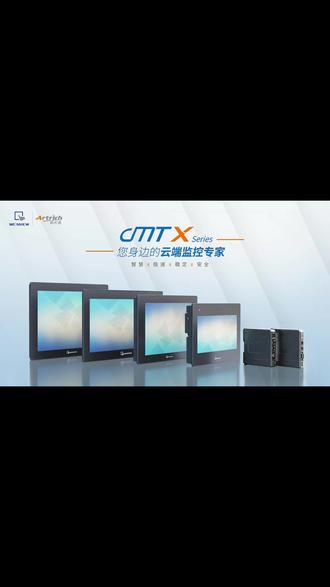

01:38查看AI文稿AI文稿威伦通始终以创新为基础，以用户为中心，坚持专业专注、匠心独具、一学一控、安全稳定的产品理念，为用户提供工业互联网及人机交互解决方案。一体式。 如何通过升级智能制造，提高工厂的数字转型速度，实现生产标准、产品智能，从而满足未来市场更快速、更个性的需求？响应， 威伦通作为全球人机界面营造专家，始终致力于实现行业数字化、监控化、整合化、应用化的可持续发展。 我们不断坚持创新功能，向市场提供不同尺寸的人机界面产品，还打破了传统人机界面的单一框架，比如分离式 hr 可以 应用为中心的体系结构，可实现通过不同终端如电脑、平板、手机的远程监控和移动调试，使工厂数据一览无余。 这些都源自于我们拥有专业的软件和硬件研发团队，凭借深耕 hr 领域数十年的专业知识和对产品质量的鉴定承诺，联手提供新进的 hr 解决方案。 在产品生产的过程中，严格按照 i s o 九零零幺标准，保证每个环节都精益求精，确保产品品质能够满足并超越客户的期望。 我们的产品销往全球超过五十五个国家，并广泛应用于电池、物流、机器人、电子制药、汽车、光伏等行业，为用户提供智慧物联、多元监控的解决方案，加强人与机器的协调工作，打造你身边的云端。

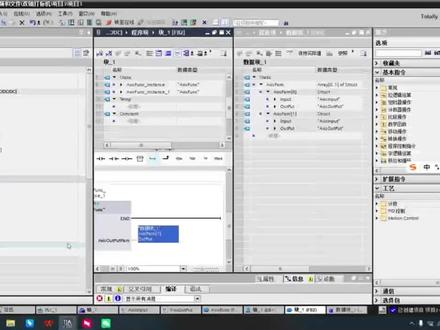

07:21查看AI文稿AI文稿大家好，我是公共小白，没有 plc， 没有四幅，没有任何食物，纯靠电脑仿真自学自动化。今天第九天， 利用下班时间悄悄努力，别人从枯燥梯形图开始，我先做，看得见动起来的效果，不攀比，不焦虑，一步一步慢慢来，坚持每天进步一点点。今天学习了如何自定义类型，用来封装轴库，现在我们学习 如何创建 d u t。 自定义类型，就是这里我们有 plc， 我 们可以创建类型，然后这里我们把之前创建的这个轴，我打算把轴封装成块，然后把这个类型创建一下， 这里直接就是这里 粘贴全都复制过来了。 另外再创建一个 是我们提前把这些功能都是创建好了，然后直接复制 粘贴，那这个就是我们准备去封装轴的功能， 快的一些变量输入和输出变量。然后现在我们去创建一个 f b 块， 然后在这里面我们去拉这个工艺包， 工艺里面有 motion control， 那 我们选择多重实力， 这就到这个静态变量里面来了，我们再来一个 reset， 我就不讲了。 然后我们把刚才创建的那个变量给名称，变量类型，名称啊给输进来，那这里我们可以搞个 x s， 然后这里还有一个输出， 那我们一输进来会发生什么情况呢？那这变量都在这里面啊，这相当于，这相当于是这个类型的创建一个变量嘛，其实这就是一个结构体，所以它叫 u d t 轴，使能 停止 状态，状态是后面不讲了，拉进来就好，一个个拉就可以，然后 这样就差不多结束了， 这样我们这几个模块都结束了，结束之后我们再创建一个模块， 还是 f b 啊？我们就不命名了，随便创建一个吧。这里我们把这个快拖进来，那也是一样保存实力，这里就有这个静态变量，里面就有这个这些， 那我们现在只需要把之前那个变量这一个周一创建，然后我们再创建个静态变量 s b 块， 到时候我们有多少个四伏，我们直接就创建多少个变量就可以了。 然后这里就填这个， 这样就可以了，这样我们再来这里拖一下，这道上有多少我们就创建多少个速度来这里监控就行了，我们直接把它拖过来， 到时候要控制的话，直接就从这里面拖，包括监控它或者是要控制哪个轴，直接往这里面拖就好了。这个目前是这样的，如果说我要创再创建一个轴，对吧？一样的拖过来， 那这里是假如创建创建组还是用这个方法，那这里就是这个速度， 这样就可以了。
63小白工控成长记
04:55查看AI文稿AI文稿大家好，本期我们所要介绍呢是我们的计算器和日历的功能， 这两个呢是我们温人通里面的一些使用小工具，这两个使用小工具呢，主要是用于我们平时的一些使用过程中，比如说我们在输入数值的时候呢，这些数值呢可能是经过一些复杂的计算， 而这时候呢我们就可以用到我们的计算器，就不用再找我们的手机去单独的去算。而第二个呢就是我们的日历功能， 日历功能呢，首先第一个我们可以看我们的一个年月日啊，我们当前的一个日期是多少，而第二个呢，我们可以将我们选中的时间日期做一个导出，而这样呢就可以方便我们做一些像分期付款的功能，那就比较方便。然后我们首先看一看一个例子啊， 看到画面里面，首先我们先看一下我们的计算器功能，比如说我要输这个数值的时候啊，这个数值可能需需要经过我们的一些计算，我们这时候呢，我们点开我们的计算器，我们可以在里面做一些加点删除 啊，做过经过这些计算之后呢，我们要将我们当前的数值导出，对吧？然后我们按一下我们右下角，这样呢就可以直接就放到我们的输入框里面，就不用我们再埋头去找计算器去输入数值了， 然后这是我们的计算器功能，第二个呢就是我们的日历功能，日历功能呢，首先可以看到啊，我们可以看到我们当前的一个年月日啊，比如说我们选中今天啊，今天是六月四号， 我们双击六月四号的时候呢，我们可以将当前的年月日做一个导出，这样呢就可以方便我们去啊做一些像啊分期付款的功能等等啊，这个功能都很齐的。然后我们首先看一下这两个功能怎么去实现。首先先看第一个计算器， 在计算器里面呢，首先我们需要第一步，我们需要点击原件，在原件里面找到我们的功能键， 在功能键里面呢，首先我们平时用的最多的是基本上都是切换基本窗口，对吧？然后在切换基本窗口最下方呢，有一个显示计算器， 显示计算器，我们点击显示计算器，我们就可以直接调出我们的一个啊计算器的功能。然后呢下面还有一些选啊选项啊，比如说我们可以设置计算器的一些动画啊，像我们 ppt 一 样可以写啊，设置它的弹入飞出等等。 好，这个是我们动画功能。而第二个呢是我们输出数值后保持计算器开启的这样一个功能，比如说我们刚才点击我们的右下角啊，输出之后呢啊，比如说我要输入多个数值框，我们可能用到计算器的用的比较多，然后我们就可以将这个数值导出，之后呢 将计算器保持啊，这个有四个勾选项，有时候咱们用不到的时候呢，就把这个勾选项勾掉就可以了。好，这个是我们的计算器功能。然后第二个呢我们的日历功能，日历功能的话就稍微更简单一点啊，在我们软件里面呢有一个时间相关，在时间相关里面呢，找到我们的 阅历里面呢，首先我们可以定义它的背景颜色啊，还有导航栏的 星期日息，然后今天到底是啊？几号啊？可以通过我们去选，然后里面的背景背景颜色和文字颜色都可以做一些更改。然后第二个是操作里面， 操作里面呢有一个阅历导出的功能，这个是一个勾选项啊，比如说我们想用这个功能的时候再勾上，然后阅历导出的时候呢，他有两种类型啊，第一种是数值的时候呢，咱们用的比较多的可能是我们的数值啊， 然后可以选择他的导出格式，然后在下面呢我们需要设置给他一个地址，他的地址呢是我们啊，这个比如说我们设置的是 l w， 就是 我们用的是 l w 后面的那三个地址，比如说年的话就是我们 l w 二十 月的话就是二十一，日的话就是二十二，然后我们可以根据自己的需要啊，也可以将它导出到我们 plc 里面都可以。然后这个呢就是我们的阅历软件啊，拿出来之后呢，我们第二步需要做的呢，就是我们啊找几个数值框将它做一个显示 啊，或者我们可以直接拿来用也可以。然后这一步设置完成之后呢，其实我们的月历功能就可以了，然后我们计算器功能呢也是特别简单的。好，今天呢主要是我们的计算器和日历功能。
04:44查看AI文稿AI文稿大家好，本期内容是红指令的触发方式，在之前的内容我们讲到了红指令的一个编写，然后这次呢我们就讲红指令的触发，红指令一共有五种触发方式，分别是功能键触发，然后 plc 控制触发 后伪装态设置，或者是伪装态切换触发，然后符合式多功能按钮和动作触发按钮来触发。第五个呢就是一个周期循环的一个触发。我们先讲第一个功能键的触发， 首先我们进入我们的原件，然后使用一个功能键，然后它的功能呢，我们选择触发红指令，然后它的功能呢？选择编辑好的这样一个方法灯，然后点击确定 这是一个我们的红指令，那我们先模拟一下，这是我们刚刚做好的功能键，我们点一下，好，可以看到我们的红指令已经被触发了。好，这里是一个红指，这里是一个功能键的触发。 接下来我们讲 plc 控制的触发，看到我们在 plc 控制里面我们新增一个，这是限红指令， 然后出发地址呢，我们可以随便写一个，我这里写个一一一， 然后我这边也是已经做了一个一一一。好，那我们理下，模拟 好点一下我们刚刚设置的文件，可以看到控制键也被触发了。 好，第三个我们叫微状态设置和微状态切换，这样一个文件的一个触发。好，我们先做一个微状态设置，没看到。好，然后我们这这边地址我们就随便搞一个， 我们就选一个富贵型，然后下面有一个主触发红指令，我们勾选上，然后我们再模拟看一下效果，点一下伪装态设置，可以看到也触发了红指令， 伪装态切换也是一样的，我们只需要在这边勾选红指令，勾选触发红指令，然后也是一样的，我们这里不做太多演示。第四个呢，我们就讲这个符合式多功能按钮。 好，我们在这边按下时的动作，我们可以这边可以自己编辑，我们可以选择触发红指令，然后再选择我们的红指令就可以了。好，因为我们这边已经有一个了，我们就把它删掉， 可以看到我这是一个复制多功能按钮。好，我们再模拟看一下，点击启动。好，可以看到红指令也被触发了， 这是我们符合式多功能按钮来触发，然后还有我们的动作相关来触发，其实它也是一样的，我们在 a 这边选择触发红指令，然后跑马灯。 好，那这样的话就是触发这个动作，触发这样的原件的一个方式不一样，它的方式呢是一个窗口开启或者窗口关闭，是自动触发，我们刚刚这个呢，它是需要我们手动点下来，手动来触发，这是一个触发方式不一样，其他的都是一样的，我们这就不做太多来演示。 好，最后一个呢，是我们的一个周期循环触发，它如何设置呢？首先在我们的工程软件进入宏指令界面，我们这边有一个周期执行，我们可以勾选上，然后呢这边就设置一个周期的一个时间间隔。好，我们这边就设置一个五秒执行一次。 好，我们再模拟看一下效果， 可以看到我们没有进行任何操作，它就自动进行执行，然后我们点下停止， 好，可以看到五秒之后它又自动执行了，这就是一个周期循环执行。好，这就是一个宏指令的触发方式。本期的内容，这就是本期的内容，谢谢大家。
04:07查看AI文稿AI文稿大家好，我是公共小白，没有 plc， 没有四幅，没有任何食物，纯靠电脑仿真自学自动化。今天第十一天， 利用下班时间悄悄努力，别人从枯燥梯形图开始，我先做，看得见动起来的效果，不攀比，不焦虑，一步一步慢慢来，坚持每天进步一点点。前段时间太忙了，现在继续学习报警程序， 现在看一下报警程序怎么去写。首先我们的报警辅助继电器， 然后我会把所有的报警信号都会写到一个 d b 块里面，然后现在这里有四福报警， 四福报警管理模块， 这里面会有一些报警信息轴一报警轴二报警，因为这是封装的，快啊， 我们双击进去，那这里就是报警输入和异常输出，这里就是写了一些报警， 我们报警输入， 你这个是气缸的， 这里气缸也是一样的气缸这里我们可以 把延时数值加进去，就是有多长时间会报警，包括把它的那个输入输出 a、 c、 n 那 个信号给填进去， 然后这里就是对应的报警输出，这一样的，我们双击进来看一下啊，这里就是一个 报警程序，一个前进异常跟后退异常， 对不对？如果输出了前进检测没有到位，那它就在一定的时间里面嘛，它就它就异常嘛，对不对？异常就会输出信号。 然后我们在主控程序里面，我们看看一下啊， 主控程序啊，故障的话，我们是第二优先级，那极停是第一优先级，故障是第二优先级，我们刚才这个看到没有， b、 b 三、 d、 w 零，那就是这个报警辅助继电器 第一个四，然后这里只要它不等于零，那我们马上就马上就给四嘛？四的话就故障报警，对不对？故障报警， 然后它跳到四的话，它下面都不会执行，这个等于一百，这里都不会执行 跳到四，对不对？除非你这个时候 把故障复位掉，那它就又便变到空闲状态，对吧？这个整个流程是这样的，你复位掉的话，它就变为，然后它就变为空闲状态，整个流程是这样的，报警目前是说把它这样去做的， 把它写到一个 d b 块里，只要其中一个不等于零，那它这整个字都不等于零吗？就可以去做这个报警。
124小白工控成长记

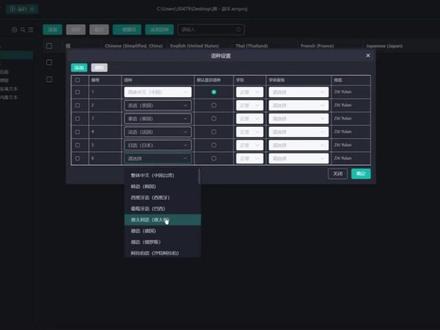

00:53查看AI文稿AI文稿语言使用需求优势在于界面文字同步转换，降低跨国沟通门槛，减少外文界面开发成本，整体界面规范统 一，后期维护便捷，广泛应用于外贸设备自动化产线、跨国工厂、海外项目交付以及多人员轮岗操作等场景，适配国内外生产环境，提升设备通用性与国际化使用体验。点击多语言板块添加文本，分组选择对应分组点击添加文本， 减少后期使用。翻 译文本，同时也支持单独翻译，选择对应文本可点击删除或者翻译，记得点赞关注哦！

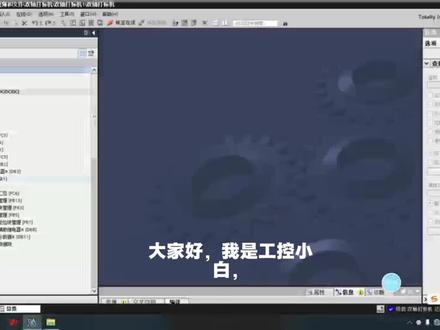

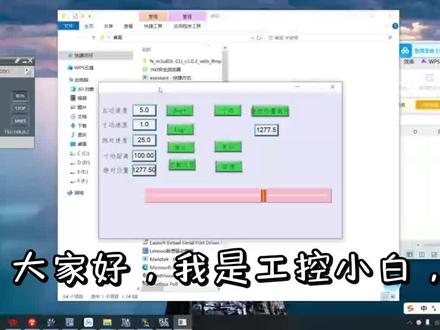

03:20查看AI文稿AI文稿大家好，我是公控小白，没有 p l c， 没有四幅，没有任何食物，纯靠电脑仿真自学自动化。今天第十天， 利用下班时间悄悄努力别人从枯燥梯形图开始，我先做，看得见动起来的效果，不攀比，不焦虑，一步一步慢慢来，坚持每天进步一点点。今天用学习了，用程序模拟四幅来进行动画效果， 今天学习了，就是说我现在没有四幅，然后我在程序里面给他写了一个 模拟四幅运动的一个框架，然后给他封装成块，然后现在做到界面上就是这种效果。现在我是这个，我这里可以调速度，假如说我是二，那现在速度就慢一点， 然后这是五毫米每秒，稍微快一点二十五，这就更快了， 这是实时位置。然后我们现在有寸动，寸动，比如说我现在是称重距离一百，这是一百，然后然后我是负一百， 这一百，然后我把速度调调， 调慢一点， 我现在速度调慢一点，它就变慢了。那还有就是绝对绝对，我现在是一二七七， 直接一百七十七点五，这就到了，那还有个回原，还有回原， 如果觉得太慢了，停一下，改到十五回原，决定停止回原。 ok， 这里还有一个试教的啊，然后我现在要在这个位置试驾一下点位，然后后面他就以这个位置去走试驾啊，这点位试驾进来，然后我现在就是 jo 家 调大一点， 我到这个位置，然后我点绝对位置直行，那它走到八十一就停了。嗯，这功能目前是这样的，包括我比如说填个 两千，那它决定为直行，然后点停止，马上就能停了，就目前后面就准备 自己学一下把这个框架搭建起来，然后用一下这个效果去做吧。
196小白工控成长记

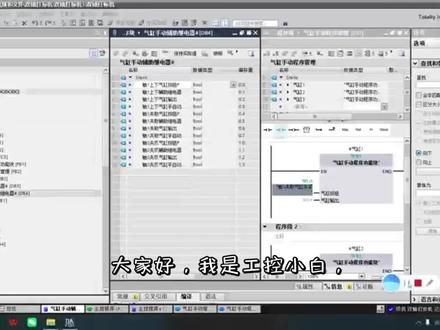

02:54查看AI文稿AI文稿大家好，我是空空小白，没有 plc， 没有四幅，没有任何食物，纯靠电脑仿真自学自动化。今天第七天，利用下班时间悄悄努力，别人从枯燥梯形图开始，我先做，看得见动起来的效果， 不攀比，不焦虑，一步一步慢慢来，坚持每天进步一点点。今天学习了气缸手动功能快的封装与复用，从单个 f b 到管理器 f b 的 嵌套调用。 我们先写一个基本的气缸功能快，这里已经写好了，那就不再写了， 然后再写一个管理块，就到这里面就可以了。 管理块里面的静态变量可以创建气缸的类型变量，然后我们把它拖进来， 拖进来我们直接可以选多重实力，这里有气缸一， 再拖一个气缸二， 这个变量类型都会存到这个 f b 块的静态静态变量区， 它最终就相当于是这个管理块的一个字段，就是背景数据块里面的一个变量，这个就是说像用来管理气缸用的，然后我们现在把气缸的实际的按钮关联上来， 然后输出， 输出， 最后再 mate 面去直接把这个拉过来，直接把这个气缸管理块拉过来就可以了。 分配了一个自己的数据块啊，这个就是它的数据块， 然后这里面就会有气缸的变量，这样所有的气缸的数据都存到了管 理块的背景数据库里面，但每个气缸都有自己独立的内存区域，互不干扰。你想增加气缸或者减小气缸，只要改管理块的静态变量声明和调用蛋。
53小白工控成长记
04:02查看AI文稿AI文稿大家好，本期的内容是触摸屏的屏保功能，在我们的实际应用当中经常会用到一个屏保功能，就像我们的手机和电脑， 当手机或者电脑处于无人操作的状态，达到一定的时间后，那么它就会自动进入一个屏幕保护画面，就是我们手动去触控一下这个画面，然后又或者电脑它又会自动回到之前的一个操作画面，那么触摸屏其实也是一样的，它也有这样的一个屏幕保护功能。 那么触摸屏要如何设置这个屏幕保护功能呢？其实很简单，我们的 e b pro 软件有一个默认的屏幕保护画面，那就是我们的一个八十号窗口， 这个八十号窗口就是我们的一个默认的一个屏幕保护画面，如果你觉得八十号窗口不是你想要的那个风格，那么你也可以自己制作一个屏幕保护画面。好， 我这边就是简单的制作了一个屏幕保护画面，是用到我们的十一号窗口，你在你自己的屏幕保护画面，你可以自己编辑一些文字，或者是导入一些图片都是可以的，那我这边就简单的编辑了一些文字， 然后我的图片的话，我这个就不导入了，如果你自己需要的话，也可以可以自己导入，因为我们之前说过的屏保画面就需要我们触控这个画面之后，然后我们就需要立即返回上一个窗口，那么我们这个时候就需要再设置一个功能键， 功能键我们我们把它的功能选择成返回上一个窗口， 然后我们把它放在屏放在我们的这个屏幕上，因为我们是触控画面的任意一个部位，所以我们就需要把这个触摸屏，我们需要把这个功能键我们设置成这个屏幕一样大， 然后我们把它的图片去掉， 好，这样就可以了。设置完公屏之后呢，我们就需要进入我们的系统设置，进入我们的系统参数，然后点击我们的一般属性， 在这个画面中间有一个屏幕保护设置。屏幕保护设置我们这边有四个选项可以设置， 第一个背光节能时间，就指的是触摸屏处于无人操作的时间，达到我们设定的时间之后，他就会把背光灯熄掉，那么我们也就是我们触摸屏的屏幕就会黑掉， 然后这边可以勾选报警时自动打开背光灯，这个你可以自己勾选。然后第三个呢，就是我们的一个屏幕保屏幕保护时间，就是指触摸屏在无人操作的时间，达到这个视频的时间之后，那么触摸屏就会自动把画面切换到我们的我们设计好的屏幕保护画面， 那么屏幕保护窗口呢？这个你可以你就可以自由选择，因为我们默认的话是使用的八十号窗口，那如果八十号窗口你不喜欢的话，那我们就把它设置成我们刚刚设置好的十一号窗口，那我们点击确定即可。这个时候呢，其实我们的屏幕保护功能就已经设计好了， 为了给大家演示一下我们的屏幕保护功能，所以我们就把我们的一个被由屏幕保护时间，我们把它设小一点，方便我们方便我们演示，我们把它设计成一分钟，好，这个时候我们逆向模拟一下，我们可以看一下效果。 好，经过我们一分钟的漫长等待呢，我们现在我们的触摸屏已经进入了我们的一个屏幕保护画面。好，这个时候我们手动点击一下，好，它就回到了我们的一个工作窗口， 好，这就是我们的一个屏幕保护功能，本期的内容就在这里，谢谢大。

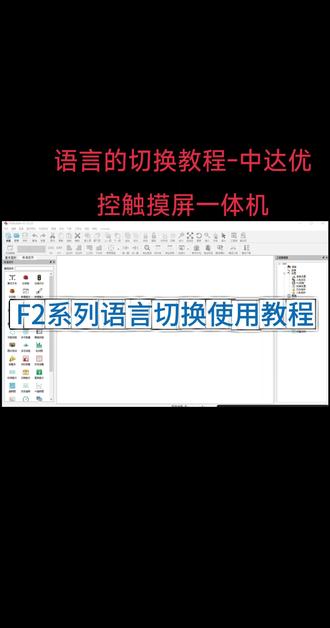

05:47查看AI文稿AI文稿今天我们来看一下我们的 f 二系列的语言切换功能怎么使用。我们这边先新建一个工程，然后选择 f 二系列 哦，语言切换功能要需要在工程管理器里面添加，默认是只有一种了，我们可以选择两种中文英文， 然后呢，每个控件，每个控件里面标识它可以输入两种语言，我们现在拿这个按钮来举例一下， 启动英文， 这还有一个停止 也是一样的输入两种。 呃，还有我们的报警登录里面也是可以中英文切换的，我们现在弄一个内部地址试一下 三条现在是中文的，中文的二减一 英文呢，也是一样，把需要报你的内容输上去， 然后我们做好之后，最终是要用到功能按钮的一个切换语言来实现的。 功能按钮里面找到切换语言，切换语言这里他可以选择你要切换的语言，也可以选择点一下切换下一种语言，你可以弄一个中文， 这个切换成英文， 然后报警呢？我们报警这边 有一个地方要注意的是它里面的标题切换成英文之后的标题是要自己修改一下的时间， 包括我们一些画面按钮也都是一样的操作，只要里面输入两种语言， 然后我们现在下到屏里面去实际试一下。 这边程序下进来了，可以看一下中英文切换都是没问题的， 中文英文，然后这边触发一下报警，再切换成英文也是没问题的。 那本期的教学视频就到这里了，记得点赞关注哦。

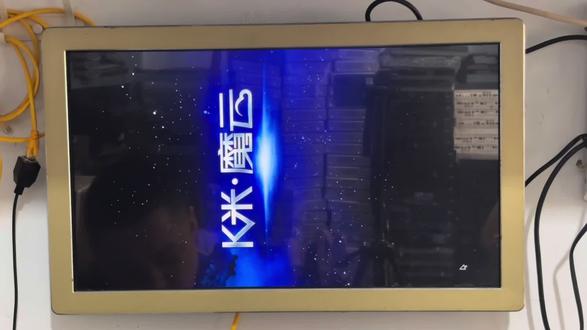

05:29查看AI文稿AI文稿哦，今天我们来给大家讲解一下示意网络版机顶盒就是横竖屏的切换哈，这个是很多客户比较新买了一台机顶盒，比较现场使用的是竖竖屏，然后 买回来安装后，然后启动之后是横屏啊，这种是是比较适合咱们现在用的 n 七 n 七四、 n 幺零、 n 幺幺二、 n 幺三这些啊 啊，比如说现在我们已经拿到了一台十一 n 幺幺的机顶盒，我们正常开机是这样一个界面，比如现在是竖屏，我们比如说要正常给它切换成横屏的话，我们就启动到这个界面的时候，然后按一下 哦，它就弹出一样这个的界面哈这个界面，然后里面就有个屏幕旋转，如果我们要旋转成横屏，就是 那个零度。如果竖屏的话分两种，一种是九十度和二百七十度，就看你触摸屏的正装还是反装。如果你那个我是顺时针旋转就是二百七十度，然后逆时针旋转的话，那就是九十度哈这个竖屏哈， 我们现在比较，现在我们是这个顺时针旋转二百七十度，我们让它归零又旋转九十，旋转成零度，它就是很平了。然后如果电视要旋转也是一样的，比如有些地方是拼接，可以直接通过电这个来旋转的啊， 然后我们点确定看现在已经变成很平了，已经变成很平了， 然后我们再看一下，还有一种方法，就是在服务器上进行设置啊，服务器上进行设置有一个呃，机顶盒设置，服务器上我们拿到的是七八零零服务器啊，我们现在这台机顶盒好像是， 我是 哦三个幺这台机顶盒，然后它里面有个高级，高级里面，高级里面有个 显示，显示里面就有个那个横屏，竖屏显示，这里显示横屏就可以设置成横屏，这里给它设成竖屏就可以选择成竖屏哈， 这里，哦哦，这个显示器没显示完哈，但这里是那个电视屏幕的设置哈，有电触摸屏的设置横屏竖屏选项哈， 这也是一个地方可以设置的，设置之后正常就确定就可以了。 我们要改一个，我们改成竖屏吧，刚刚我们设置成横屏，现在我们改成竖屏，这里这个，然后我们还可以通过这个数值来改，就是自定义里面的 他，爱奇艺的他可以改，比方现在二百七就是竖屏九十度也是竖屏，就是一个顺时针旋转，一个逆时针旋转，然后改成零零的话就是横屏哈，这个这个数值哈，自定义里面的数值也会来改。这又是第三个地方了哈， 然后我们触摸屏上其实也可以的，比如我们现在是横屏，我们触摸屏上我们想给它改成竖屏，呃，这里有个百宝箱， 百宝箱里面有个系统信息，我们不不输入密码，正常的话输入密码的话它是一二三四五哈， 然后看到的是机顶盒的一个当前信息。 m a c 多少啊？ ip 多少啊？软件版本和固件版本啊，这样，但是我们现在如果要进行屏幕旋转的话，我们可以不进， 不进入那个，这个是啊，我们直接点紫色的系统信息这五四个字，然后连续点五下，我们试一下 看，他自动就会弹出这样一个屏幕，也可以进行屏幕旋转，比如我们现在需要给他调整成， 因为他有四个选项，有一个零度就是横屏，然后九十度就是逆时针旋转，逆时针旋转九十度就是竖倒竖屏，然后这个旋转一百八十度就是倒横屏，然后二百七十度就是顺顺时针旋转 啊的竖屏啊。现在比方我们旋转二百七十度看一下，然后呢？自动自动就会重启，然后重启之后就会变成竖屏。好了今天的视频到这里。
