sw识别特征是灰色怎么回事
粉丝4.4万获赞16.2万
相关视频
00:56查看AI文稿AI文稿上期视频我们认识了钣金的菜单了， 今天我们要挥制草图，第一步小伙伴们就有疑问了，我们可以看到钣金菜单这边只有一个命令是显示的，其他命令都是灰色的，这是为什么呢？因为我们所有的钣金零件第一个特征啊， 都是机体发蓝或者是薄片，所以他只有这一个是显示出来的。那么什么是机体发蓝呢？ 其实呢就是跟我们普通零件建模的拉伸图台的命令是一样的，也就是说在钣金这边换了一个说法，拉伸图台变成了集体，法兰和宝片他们都是一样的东西， 基础我们了解的搭差不差的。下期视频我们就要正式开始画图了。

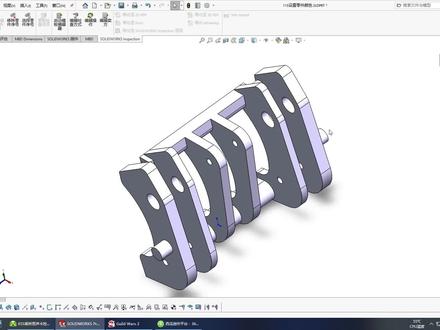

04:35查看AI文稿AI文稿每天学习一点新知识。大家好，我是你们的朋友郑源，今天我们一块来学习一下 solidwork 词中如何改变这一个零件的颜色，它有三种 三种样式，第一种是改变零件的颜色，第二种是改变特征的颜色，第三种呢是改变某一个面的颜色。这三种方方案我们用好了之后，以后画图的时候会越用越顺手，特别的舒心。 首先呢咱们看如何改变整个零件的颜色，当我们打开这个零件之后呢，你看他这有一个改变零件的颜色，他这是我的文件名字，这是我的文件名字，就像在这里一样，你打开 有可能他不叫改变零零件颜色，他是你文件的名字。但是呢，你只要右键单击他，然后你找到这里，右键单击他之后，你找到这一个外观，找到这外观，点一下这个颜色的颜色，这一个图标， 点一下这个图标之后呢，他就会出现一个这种对话框，你可以选他的颜色， 比如我选择是蓝色，点一下他马上这个产品，这个零件就会变成蓝色，这就是更改整个零件颜色的。如果我单独想更改某一个特征的颜色，比如第一个特征，这个特征， 这个拉伸这个，我左键点击他，点击他之后，他会在这里出现一个，你看我点击他之后，他会在这里出现一个外观的图标，咱们用左键再继续点一下他这个外观， 点一下外观之后呢，他会出现这么一个对话。嗯，下拉菜单吧，算是。你看 咱们选择我们要更改外观的这一个特征，点一下它，点一下它之后呢， 他又出现了这么一个对话框，颜色对话框，比如我们要选择黄色，就在这个黄色的这一个，嗯，这一栏上，你看这个颜色，这一栏上点这个地方，大约这个地 可以，然后我们点一下对号，你看他第一个拉伸的凸台也变成了黄色，有些地方没有变，证明他不是这一个第一个凸台的特征， 我们改变的只是第一个图台。那有的朋友就要问了，如何我想把单独一个面改成一个别的颜色呢？也是可以的，我们如果想改这一个面，这个面，我们直接在这个面上右击，然后呢选择 这一个外观还是一样这个选择这个外观， 右击左击都可以啊，点一下它之后，选择这一个外观图标。选择外观图标之后呢，我们选择下面这一 个，你看看一下啊，选择下面这一个面，点一下它左键，点一下它，左键点一下它之后呢它同样还一样出来一个调节颜色的，如果我们选择 绿色，点一下绿色这个地方，然后点一下确定对号，你看他就变成绿色了，这样呢我们可以单独标出一个面的颜色来， 然后一个特征的颜色也可以标，而且整个产品的颜色都可以标。如果我现在再改变一下产品的颜色外观， 把它变成红色，你看我们调节的这个面跟我们特征是不会变的， 除非我们把它的颜色都给删除掉。那如何删除它它的颜色呢？我们点一下这个 这右键，点一下这个零件这个地方，然后呢我们找到外观，然后呢从此移除所有零件外观，然后点是你看他又回到了原来的外观，好，这就是更改产品颜色，谢谢大家。
2155正源

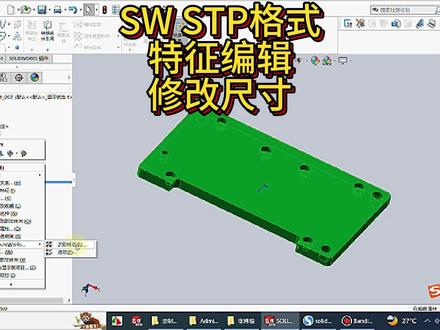

03:14查看AI文稿AI文稿solo works stp 格式无法编辑的处理方法？还有就是 solo works stp 图档想识别特征需要怎么样去处理？我们通常会用到一些图档，比如说客户传过来的， 还有一些借用的 stp 图档，打开之后我们想修改里边的一些尺寸，一些特征没办法去处理， 这个时候呢，要怎么样去设置一下才能把 s t p 图像按照我们想要的呃尺寸去修改呢？ 这里有绿色的箭头，这个时候是没办法编辑的，那我们必须要在这里设置一下，导入这里，把这个勾去掉，点确定，把这个关闭，我们再来打开这个零件，比如说我们要修改 这是零件这孔，有两种方法，第一种方法，点中它在这里插入面移动面，这里呢这里有一个等距，等距，比如说我们选二选二，我们看它往内缩，当然我们也可以反向， 这是扩大打对勾，这个时候他这个孔变小了，比如我们再点选这个面，我们同样的插入面移动面，这里点平移好，这个时候呢，比如说我们想让他 往这边挪，往这边拉，这里二十五来回车打对勾，这时候他就移动到这里，这样子的话呢就是改少数的孔，我们可以采用这种方法，但是如果改很多孔都要变换位置， 他的尺寸也要变换，我们希望他像我们自己绘的图一样改的方便。也可以，这个时候我们要用用到特征识别点，他右键下边这里这有个选项，先设置一下，这里呢 直接点覆盖现有零件，这里尺寸几何关系，这个位置一定要勾选，一定要勾选，其用草图自动标注尺寸点确定，再来右键这个识别特征，这里 都勾选上，勾选上点对勾。这个时候我们看到这些，这个草图里边都有标注尺寸，都有，我们看这里是个蓝色的，蓝色的就他没有完全定义，我们绘制一个中心线 上去，这里全部变成黑色了，已经完全定义好，这样就所有的特征都识别出来了。比如说这个草图这里这些孔，这点我们要重新标注一下尺寸，把中心线我框选他的，点对称， 再框选他，按住 ctrl 键点对称，点对称。好，我们标尺寸变成黑色，就说明是全部完全定义了。好，这样子这些我们就把它识别出来，这两个呢可以不要把它删掉也可以。好， 关于 stp 图档的编辑和特征识别，我们讲到这里，你学会了吗？如果有问题请点赞关注，在评论区留言。
925张工教机械设计
01:19查看AI文稿AI文稿啊，各位老铁大家好啊，今天我给大家讲的是什么呢？就是我们是不是遇到过这种情况，就是无论我们在做三维体还是公用图啊，发现这个工具栏没有了， 就是我们这个只剩下左边这个，这个这个竖了，然后比如说我们新建一个什么，嗯，新建一个这个这三维啊，这三维模型我们要画的时候， 这个没有工具栏，你说这个我们怎么操作？这个没有办法操作啊，那这个这个是怎么造成的呢？实际上啊，这个是不小心啊，我们在这个位置啊，只要右键点完之后，把这个，把这个这个命令第一条这个命令 给他点一下，那么这个就出来了，实际上就是不小心把这个给点掉了啊，那我们把它找回来，那么这个就出现了，所以说这个可能在操作的时候有时候误操作会出现这么一种情况 啊，这个就是其中的一个小的技巧啊，希望对，希望对大家有一点帮助啊，那么本期视频就是这些啊，喜欢的老铁点个关注，谢谢大家。
03:04查看AI文稿AI文稿大家好，我是小亮，前两天一直在跟我们学员做了一个内部培训啊，就没有时间做这个视频，今天我们来看一下，这是位粉丝朋友说他这个东西的外观啊， 就是怎么样加都加不进去。那我先随便选个颜色，我们大家一起看一下啊，选他的这个铝，给他选一个铝，选这个这个颜色吧，选这个好看一点，就是容易看的一点。 加进去啊，正常我们都是这样加进去吗？对不对？但他加是没反应，看到没有，一点反应都没有，他就是跟我啊说啊，很纳闷，不知道怎么回事。像这种加的话是加这个零件 啊，就是这个加进去之后是这个零，哎，就是说这个零件完全改变的，就是现在在装备体里面还是变颜色，然后你把这个零件打开，他也会变颜色，这个就只是在装备体里面加啊，这个是实体，这个的话就是说，哎，基本法兰这个就是这一个面而已啊，这个大家应该都理解啊， 加不进去是吧？那我们看一下，看下这里这个就刚才我加的这个啊，他这加不进去，应该是因为这颜色太多了，这些颜色太多太亮了，把它给覆盖了啊，我们看一下是不是这个原因啊？之前也碰到过把这些都移掉， 他可能是开始一直说想添加进去，一直想添加进去，就是加不进去，就把这个颜色导入的太多了。 这么多，那是不是真的是这个原因的哦？现在就可以加进来了，你看到没有，我们现在加上面这一块 加这个零件，这这种情况也是打开这个零件他也是颜色变了的，是不是？然后我们退出来吧。 哎呀，这么卡，比如这个板 加了这里的话，就只是说在装备里面变颜色了啊，他单个里面就没有变，我们可以打开看一下是不是颜， 这是没变的，也是退出来啊。呃，他这个原因就是这样子的啊，这位粉丝朋友可以看一下啊，就是这种原因，然后像这些我们直接比如说像全部变颜色，是吧？都变成这个颜色，我们全部圈起来， 然后选一下我们自己需要的颜色就可以了啊。哎， 你看这这就可以了啊。呃，你自己然后另外需要什么颜色吗？可以自己在调，就是说可以找你自己需要的颜色啊。好了，今天跟大家就分享到这里了，谢谢大家，我们下期见。
224钣金交流
05:12查看AI文稿AI文稿呃，这个视频呢，主要就是录制一下这个网友，他的二零二零卸载后重装失败啊，因为没有删除干净，以前呢是可以用的哈，这个问题啊， 下面来安装一个十六位十二零二零软件，首先的话，我们下载好减压包之中的这个服务，给他拷贝过来啊，这个右键以管理身份运行就可以了，等都 ok。 那么服务启动以后呢，回到软件包子里，这里面呢有两个注册表，我们需要给大家进行添加啊，这个注册表上添加 ok， 如果说注册表上添加之后呢，那么添加注册表之后呢，需要回到这个 so 的一个镜像文件这里面进行安装，一般情况下是可以直接打开的，但是他这里好像没法学 进行先减压出来啊，现在已经呢减压完毕了，打开这个减压包啊，点击名称，把这个顺序反一下，点击这个 status， 用程序来安装提示，这个可以点击确定啊， 然后选择这里的下一步，下一步这里呢他是做机械的啊，我们只装机械有关的就可以了，这个选择选择一下，这里没有勾选上的，给他勾选起来， 这里的语言呢，他默认是中英文的，我们要中文的话选择个简体中文，这个简体中文包啊，其他的话你看你哪些需要啊？不需要这里可以进行自自行勾选啊， 这两个的话可以装上啊，那现在的话就是安装这一些了， 因为他不是做电机以及其他相关的模具什么之类的。那直接点击下一步啊，这里由于他之前装过，把这几个什么用不着的可能给他删除，给他安装这些就可以了啊，点击这个更改，这个可以去掉， 返回到山药安装位置呢啊，这里因为他之前可能装过，还没有散干净啊。继续沙发 看了一下他这个地盘，二零二零我们看了一下，他里面没有了啊，那就需要用注册表清理工具给注册表清理一下哦买噶，找了一下 二零二零的安装残留，还有一万三千条。啊，这么多，难怪了，那要把这些注册表啊，全部给他先选中删除了。难怪这么多，这不是人工可以删的了吗，删不了的话就没法安装啊， 这个会比较卡麦啊，等个十几分钟再回来。音乐走起，给大叔手表清理干净之后，然后再重新开始一下看看啊，行不行。 到了跟杆安装路径这里啊，还是刚才那里看一下啊，现在你看可以跟杆了对吧，那就是出租表没有删除完导致的啊，那这里呢，我给他 今天一下这个安装入境，就是说软件装到这里了，这个一行空的位置呢，也是给他装到这里。 好，点击开始安装，确定下一步，等他安装完成就行了。这个过程呢，当然可能会爆错，出现各种错误都有可能啊， 直到出现安装完成。嗯，以后提醒我或者不谢谢都可以点击关闭啊，退出了就是。 然后呢打开这里他的安装包啊，这里面的一个注册文件看一下。我只给他装了这几个吧。好像是啊，来复制， 不知道刚刚的这个安装位置下面的这个就两个那个这个都多余的了。可以。 然后呢打开这个软件包啊，这图标 三 d 模型工程图啊，这个软件都是用这个了，哎，可能没反应啊，我右键打开一下看看啊，其他的呢？可以关闭了，用不着了。 好，当弹出这个之后，点击接受就 ok 了。到这里呢，是二零二零的软件，安装卸载唇妆就已经搞定了， 他可以正常的使用了。这个模板呢，可以调试一下装配体啊，工程图啊，这个图纸打模板有不同的标准啊，有国标的，有什么之类的啊？那行了，这个 视频的录制呢，就到这里了，一个记录啊，主要是正常安装呀，因为卸载重装，这个卸载所有的布置是不同的。感谢您的观看，本视频到此结束。
00:25查看AI文稿AI文稿你是否也遇到过导入的图片下次打开软件后丢失的情况？这其实是图片名字或者位置发生了变更导致。这里介绍一个永远不会丢失图片的方法，打开选项，点击配置编辑器， 点击查找，选上搜索说明，输入追踪草绘，将图片保存进图档的设置值改成 e s 以后就再也不会丢失图片啦！对你有帮助请点个赞支持一下。
226Creo9.0
02:59查看AI文稿AI文稿大家好，我是响亮，今天我们客户发过来这样的一个土啊，我们打开之后呢，看到这里是英文的，看到没有？但是他的特征呢？显示的又是我们的中文，对吧？ 这两个是中文是吧？像这种情况呢，如果我们觉得这些不爽，是吧？你想把它改成中文，我们其实是可以改的啊。 呃，其实这种情况有两种，有一种的话，可能就是大家这些地方全部都是英文的，像这些字都是英文的，这些特征全部都是英文的，这包括这里的也全部都是的。这种情况呢，你要看一下我们的选项，这里 这个地方有没有把它给勾上，是不是使用的英文菜单，然后是不是英文的特征跟文件名称，你就可以先看一下这两个，正常情况下我们一般都是没有勾的嘛，因为正常用中文就好了嘛，是吧？你看一下这两个勾了没有？ 如果这两个没有木钩，那你就可以基本上判断是你们的客户那边使用的模板是英文的，带英文的模板 就基本可以出现判断来了。那我那怎么来呢？我们可以先先把它转成中性文件，你比如说我把它转成 sat， 我说 stp 这个格式，然后保存一下 啊，所以实体啊，好保存之后，是吧？这就是开始打开客户那个图吗？然后我们再打开我们啊自己的刚刚转的那个格式，打开了这个格式吗？对，刚才转的是这个格式吗？对不对？ stp 是吧？我们把它打开 稍微慢一点点啊， 你看现在就可以了，而且现在全部都是中文的，看见没有？ 所以的话呢，一般的话，你们就正常情况下，你就看哪种情况啊？如果这里全部都变了的话，那那就很可能是这里改了，是吧？这只是这个设置问题啊，这个大家都好理解，是吧？如果他这些地方都是正常的，这些特点是正常的，只是这些地方改了， 这只是什么前世精准面呢？上次精准面这就改了，这就很有可能客户那边的模板是带英，是英文的模板，所以我们把它改过来就可以了。当然了，为什么我打开可以了？因为我之前在打开中信文件是调用我自己的模板，在这个地方啊， 你们自己也要设置一下，就是这个默认模板哇，哎，用的是这个，这是我们平时以前做这个，这是以前我们做那个培训的时候说的一个。呃，人板模板， 是那个人做了一个模板啊，其实你在打开的时候你其实也看得到，也不是这里新建，你看就是这个，我现在用吊印是这个模板，就是说你只要保护着你这个模板是中文的模板，然后呢，你把它默认在这个地方了之后， 这里之后你这个手里打开中信文件，他掉用的就是这个模板，然后那个模板是中文的吗？所以这里肯定是中文的。好了，今天给大家就说到这里了，谢谢大家。
389钣金交流
06:45查看AI文稿AI文稿同学们，好啊，那么在上一节课呢，我们带着大家去了解一下曲面的一个基础结构，对吧？好在这节课呢，我们来进入一个主题，那就是如何区分实体和曲面实体啊，很多人到他到现在都不知道一个模型，哎，他说老师这个模型他为什么不能抽壳啊？对不对？ 他这个模型他为什么不能加厚啊？对不对？各种原因啊，就是很多人到现在都区分不了什么是实体，什么是曲面实体啊？首先我这里做了一个标注啊，一个注解，实体和曲面实体的根本区别在于有无厚度啊，有无厚度我往后看。 首先呢，我们先来了解一些概念啊，一些基础的东西。首先开黄边线，什么叫开黄边线？在这里有一张平面，一张平面，它的外露边缘啊，它外面的 边缘，外面的边缘，外露边缘，我们叫做开黄边线，他是打开的对不对？他是跟外界的空气接触的啊？好，再看一下， 这里又有一个概念叫做内部曲线，就是一张曲面他内部的一个线，我们叫做内部曲线。内部边线，你会发现我这里是用了红色， 内部的话它是黑色，对不对？好，其实大家默认的话，它是一个蓝色啊，只不过我自己是为了平时在看图的时候方便，我把它改成了红色。好，这个我们可以在哪里设置？我们往后看， 你打开 solo 的一个系统选项啊，到颜色里面去，在这里你把它往下滑哈。有一个曲面开黄边线默认是蓝色的，我们是把它改成了红色，因为红色比较显眼一点啊。然后呢，带边线上色的模式是一个黑色， 所以呢，很简单的一个区分啊，大家以后只要看到什么，看到你的一个模型，对不对？他的如果他的边线是黑色的，那么这一定是内部去边线， 对不对？那么如果他是，比如说你可能是原来的颜色，可能是蓝色，或者你跟我一样设置成红色，那么就一定是一个开黄变线，开黄变线意这代表的这个东西呢，一定是个曲面喽， 对不对？他一定是一个曲面的曲面实体啊，我们叫曲面实体，因为他没有厚度，我往右边看啊， 其实这种情况有个特例，但我在这里不会去讲到啊，因为那是遇到一些比较特殊的情况，比如说一些输入的一些外部文件，还有一些毛毛病的，对不对？好，这个后话后话了，后面再讲往后看，比如说在这一个图，这是一个开 开环的题，对不对啊？所以我给这里镜头给大家指向了这些是一些开环边线，所以这是一个曲面实体。看过来右边这里这里也有一个开口，对不对？有颜色，有红色，所以呢也是一个曲面实体。看过右边这里 你看，看起好像是封闭的，但他有一条边是红色的，其实这里有个非常小的间隙，所以他也是一个曲面实体。再看过来这边这里你看到哎，他上面有一个 开环边线下面也有，其实他就是这样的两张平面，跟这样的一个矩形平面啊组合而成的，并没有进行缝合，所以呢，他最终他还是一个什么曲面实体，他没有厚度的。 看过六边，我们也可以通过检查这个功能，我们去看一下我们这个图，它 是不是有打开的曲面，打开的，只要一个模型，他有打开的曲面，他就一定是曲面实体，他就一定是没有厚度的哈，零厚度的。 ok， 所以大家记住，你看我右边这里打开曲面， 因为真正的是一个实体呢，他是不会有打开局面的哈，只要你有地方开了，你就漏了，对不对？你的材料就漏了，就漏出去了，你看看我这边 是不是你这边有材料，他就漏出去了。跑掉了，是不是？有开口，他跑掉了，这里也有开口，跑掉了，这里根本就没有组合到一起，全部跑掉了，对不对？好，所以要记住，只要是打开的全面，一定不是实体。看完右边 在左看左边啊，大家先看左边，这里有两个矩形体，两个都是一模一样的，全部都是黑色，那么他到底是实体呢？还是曲面实体呢？所以其实这种情 你是很难区分的啊，为什么？因为呢？他也有可能是曲面实体。我们看过来右边这里我们可以通过设计术， 只要你的模型当中存在的曲面实体，这里就一定会有一个曲面实体一个选项， 大家可以看到这里有一个曲面缝合，指向我们这一个对象，他并不是我们的实体，他虽然整个模型都是缝合的，没有外露的边线，没有开环边线，但他的内部是零厚度，零厚度。 所以呢，我们有时候可以通过这个设计术也可以告诉我们，哎，这个东西他到底是不是实体啊？有没有厚度？我们再看过来，我们也可以通过通过抛示图，因为一抛你就能看到了，哎，这个他是实心的，这个是空的，他没有厚度，对不对？ 那么你也可以通过这一个抽壳指令，因为抽壳的话，他只能对实体进行抽壳，你用抽壳命令你去点这个模型是可以点的，你点这个是点不了的哈。 ok， 如果当你的模型当中只有一个物体，并且他是曲面的，那么这个图标他是灰色的，灰色的 再看过来加厚，加厚的话，他是只有曲面实体才能加厚的，也就是他是对一张没有厚度的面进行加厚，如果 一个对象他原来就是一张一个实体了，这种情况是不可能加厚的，大家知道吧？啊？是不可能加厚的，所以呢，这里有三个指令可以让大家快速的去区分啊。这个东西他到底是不是我们的一个实体啊？其实还有很多，还有很多就是一些切除 的一些指令啊，因为当你的对象不是实体的时候，那些切除的指令，比如说拉伸切除、扫描切除等等，他都是灰色的，都是用不了的。但是当你的模型当中有很多个实体的时候，你就不能通过那个来区分了，你就必须要通过这些指令来进行区分，对吧？ 你甚至你像我们回来设计师这边，当你的零件当中有十几个实体的时候，这里可能会列着曲面实体，有好多个，那你也不知道哪个是哪个，对不对？是吧？所以这种情况你去区分就很难看到，所以我们可以通过这三个指令快速的去区分我们这个实体是不是曲面实体。 ok， 好，随着回答。我们一开始就说，哎，如何去区分实体和曲面实体，因为你只有判断正确了，你才能往后去做一些其他的操作，对吧？好，那本节课呢，我们就讲到这里，感谢大家的观看，我们下节课再见。
185黑龙犀牛拆图（收学员）
