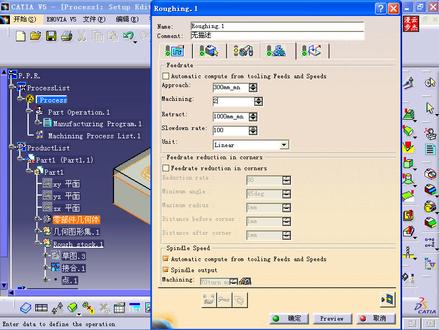

15:30查看AI文稿AI文稿模具零件设计和加工本张主要是创建一个简单的凹膜，然后再利用凹膜来进行施工加工这样一个操作。 那么首先啊，我们已经完成了纤细完成的这个飞行面的设计，接下来我们只需要绘制这个毛坯空间的草图，然后进行拉伸创建实体，再分割得到我们想要的按摩就可以了。 正常情况下我们这个草图边框啊，也就是毛坯边框，你那个弓箭啊， 以这个产品的编剧最合适的啊，这个距离呢是二十至三十之间，是具体情况而已啊，因为这个模型的这个材料比较昂贵， 有些工厂啊为了节约材料，这个模型这边框到产品之间的距离的话，他也有可能设置为十五的。 好的，我们峰哥得到了这个啊按摩，然后我们再进入这个数控啊，这个曲面加工的这样一个工作平台，首先创建一个声调啊，也就是 马屁弓箭啊， 然后呢我们再创建一个点，这个点用来干什么呢？这个点用来确定这个加工周边细啊， 首先我们来啊定义起床 坐标 以及这个安全高度等等， 完成以后，那么首先好，我们就来对于这个粗加工的啊操作了啊，这是安全平面高度确定。 然后呢再创建第一个加工，那么就是一个超加工 啊，除胶控比较简单，就用这个等高降成初写这个 进行创建就可以了啊，选择我们的零件进行加工啊，非常快，其他就不需要设置保留默认 啊，但是第一次出下工的话，我们也把你这个加工油量我们设置为零点五， 然后刀具的啊，我们第一次开出尽量大一点啊，二十五、三十都可以，然后圆角呢，你尽量才比较大一些，因为加工第一次出加工的话走刀比较快啊，比较粗， 那么可能就是道具相对比较大一些啊，圆角也比较大一些，走的速度也比较， 这样子的话就不会出现一些断道的一些情况发生。接下来呢，我们再设置啊，这个进气率啊，切削进气率 啊，九周转速， 设置这个 进退刀的啊，这样一个方式，我们设置为螺旋再输入刀进刀具直径的比例啊，也也就是布局啊，这样一个，我们输入是比例是六十， 每一层的前穴深度为零点五、 最后设置完成以后呢，我们生成道路模拟一下。好的， 然后接下来我们再进行半年加工这样一个勤学操作。 那么后面的操作呢啊，实际上跟前面操作啊区别不大啊，这是气血方式变了啊，气血方式变了，我们可以参考啊，这个书中走列出的步骤啊， 也辅助我们的视频来共同完成最后的加工操作。 好的，那后面啊，我们就不再详细的进行结束了。
106艾森迪–平常心
07:26查看AI文稿AI文稿今天我们来继续学习卡提亚，本节主要讲解卡提亚的兔太特征。打开卡提亚后，如何进入一个产品的界面呢？第一种方法，打开文件新建，点击 part， 然后点击确定， 将鼠标放在产品上，然后单击鼠标右键，点击属性，也可以对这个产品的名称进行更改。 第二种进入产品界面的方法，先点击开始选中零件设计，点击确定名称，依然是默认的 party。 有时候如果工具栏突然消失，找不到工具栏怎么办呢？可以将鼠标放在界面下方的空白处，点击鼠标右键，工具栏都在这里， 例如这里的草图编辑器，我们找到草图编辑器，打勾代表显示存在，如果取消勾选，发现就没有草图编辑器了。同样的，我们点击右键 勾选草图编辑器，将其调用出来，这样草图编辑器就恢复了。那么接下来讲解一下突台命令，这个图标表示突台， 但是在使用凸台、凹槽类、旋转槽等命令前，都需要先建一个草图轮廓，然后对这个草图轮廓进行拉伸等操作，所以先进行草图绘制， 点击这个草图，点击草图命令之后，发现卡地亚系统没有任何反应，这时需要确定一个平面，并在所选平面上绘制草图，这里任意点击一个平面，例如 x y 平面正视于我们的这个平面，即是 x y 平面。 如果现在不小心将这个平面旋转了，怎么调整回来呢？点击法线视图， x y 平面就恢复原样了。如果将草图编辑完成了，那么我们需要退出草图编辑的工作台，点击 退出工作台才能进行其他的操作，那么进入草图编辑模块，还可以先点 x y 平面，再点击草图编辑命令在编辑也是可以的。那么我们先画一个矩形，然后退出工作台，矩形呈现橘黄色，说明其是被选中的状态，然后点击兔台命令， 这里轮廓自动选择为草图二，在零件几何体下可以看见草图二，如果是白色代表没有被选中状态，我们点击这个图台，这个轮廓无选择，我们选择这个草图。这里的尺寸是二十毫米，在这里我们可以更改它的尺寸，直接输入一百毫米， 也可以输入五十毫米。那么还有另外一种方法来控制尺寸，即将鼠标放在限制二字上，当这两个字变成橘黄色时，然后拖动限制这两 两个字就可以调节它的高度，同时尺寸下的长度也随之变化，然后点击预览， 同样的拉伸下面的限制也可以进行调节，点击更多，第一限制以上平面为基准。第二，限制以下面的平面为限制。当调节限制二的时候，限制二的长度也会跟着改变，当把限制二放在上面的时候，长度就变成负值了。 这里有一个反转方向，就是将限制一与限制二互换，点击反转方向可以看下效果。这里还有一个后，点击后就发现他变成了一个可体， 将这个壳体厚度一变成十毫米，预览看一下，可以看见壳体向内凹进了十毫米，然后将厚度二改为五毫米，点击预览一下，然后这个壳体厚度会向外增厚五毫米。这里 还有一个中心边界，点击预览一下，可以发现这个轮廓在这个十毫米厚度的中央，但是这个后用的非常少，我们打开一个文件， 打开这个产品之后，在这个平面上我们绘制一个草图，点击这个平面，点击草图，点击草图之后，发现这个产品消失了，怎么办呢？可以点击全部适应， 这个产品就会恢复了，那么我们继续在这个平面上绘制几何轮廓，先点击法线视图，将平面正式于我们，然后点击矩形，绘制一个矩形，在这个平面上点击退出工作台，然后点击凸台命令。第一个类型中的尺寸在前面已经讲解了， 那么下面一个直到下一个，系统默认为直到下一个平面是离其最近的这个平面，点击预览一 下，类型中还有直到最后凸台就会拉伸至最后一个平面，完全贯穿。点击预览一下，还有直到平面，随便点击一个平面，点击预览，再点击选择其他限制面，然后再预览一下 这个凸台，就会拉伸至这个限制面。点击确定，我们再来打开另外一个产品，我们在这个平面上画一个草图， 然后退出工作台，点击凸台命令凸台的类型选择，直到平面选择这个面作为限制面轮廓选择这个草图， 点击确定，那么就形成了这样的产品。我们再新建一个文件，再给大家介绍一个比较特殊的凸台，点击草图，任意点击一个平面，画一个矩形，然后退出工作台 台，然后点击拔模圆角凸台，调节限制一的高度为一百二十七毫米。这里还有一个限制二，在限制二的旁边有一个黄色感叹号，表示是必须要选择的元素，那么选择这个矩形面为限制二，设置他的拔模角度为五度， 侧边半径为的五毫米，点击预览一下，就形成了这样一个几何体，这个几何体其实就是通过凸台拔模到圆角形成的，所以说非常没有必要用这命令，一步到位，不方便后期更改，所以说这个功能用的非常少。还有后面这个多凸台命令也没有必要去学习， 这个命令用到的也非常少，凸台命令大概就是这些，那么我们在使用凸台命令的过程中需要注意什么呢？同样的还是先点击草图，选择 xy 平面，然后 编辑一个草图轮廓，前面是建立一个矩形草图轮廓，那么这里我们点击这个轮廓命令，然后自由绘制一个轮廓，这个轮廓现在是非封闭的， 那么我们退出工作台，再使用突台命令会怎么样呢？选择这个轮廓，使用突台命令时，系统就会出现报错提示，这个轮廓是非封闭的， 所以现在不能成为体，因为是非封闭的。那么怎么办呢？首先点击轮廓曲面下的按钮，对非封闭的轮廓进行编辑，再把这个轮廓封闭起来， 退出工作台，再点击预览，即可形成凸台实体。所以我们在使用凸台命令的时候，被编辑的轮廓必须是封闭的。另外需要注意的一个细节，我们继续来画一个轮廓，这个轮廓也是非 封闭的，如果我们画一个线，起点与其他边线重合，再来画一根线也与其他轮廓线重合， 虽然现在这个轮廓是封闭的，退出工作台后继续使用凸台命令点击这个轮廓，系统仍然会出现报错。所选的凸台有重叠的部分，需要将这个轮廓进行修改，点击轮廓曲面进行修改，删掉重叠的部分，从端点出发， 将另外一条重叠部分的线也删掉，重新建立，然后退出工作台，点击预览，这样系统就没有出现报错，所以我们画的轮廓也不能有重叠的部分，这就是突台命令的讲解，你学会了吗？
1202工邺人汽车设计培训
15:17
02:38查看AI文稿AI文稿点击掉链接的零件右键部件替换部件，打开所在文件夹，单击要替换的零件，我们就完成了零件的替换，然后激活文件保存。等轴测试图，设置等轴测试图， 目前等轴测试图我们是西南方向，怎么把它变成东北方向呢？ 点击左侧试图，点击已命名的试图，左侧试图 属性，点击左侧视图 旋转，下次我们再点击轴测试图的时候， 自动的切换左侧方向。测量半个零件的料后长宽高，我们怎么去测量呢？打开零件，进入到创程式外形设计， 单击零件，我们有一个专门测量长框高的命令，再点击零件， 就得到了零件的 x y， z 三个方向的 尺寸， x 幺二七 y 幺零七 z 六百三十三。零件料后的测量，单击测量，测量厚度，板筋薄 零件都是等料后的 零件质量的测量。 氨基零件选择测量惯性 输入密度， 铁的密度七千八百五十安塔零点八四五零零零克。 装配的切割，进入装配模式，点击切割定位 几何目标，我们就完成了装配的切割，今天就为大家讲解到这里， 谢谢！
