频谱仪内部衰减增加10db设置

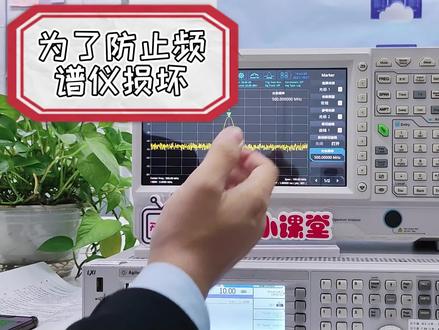

为了防止频谱已损坏，那就需要一个衰减器，哈喽，大家好，这里是安泰小课堂，我是今天的主讲工程师孟宇，本期视频主要给大家介绍一下频谱仪会用到的一些原气垫，主要是衰减器，今天给大家讲一下衰减器的使用，那么我们直接进入正题吧， 接下来呢，我们进行一个简单的演示，本次用信号言和评估仪来对这个 筛选器来给大家看一下。四、筛选一百倍的一个信号，信号源给的是一个五百兆赫兹，是 dbm 的一个信号， 将信号直接接到频谱仪上，大家可以看到，因为这个设备线呢比较长，所以他是也会有损耗的，再加上频谱仪本身的一个误差范， 所以当前测量的是八点五八地米。好，如果大家要精确的测量功率的话，推荐大家使用功率计，测量的硬度就是非常高了。接下来将衰减器贴到瓶口以上， 大家可以看到啊，衰减器这个是二十 d b 的，就是一百倍啊，当然接好之后呢，测评员还是一个十 d b 毫的一个信号来给到评比，当前状态下测的是负十一 d b 号，那么他确实是衰减了一百倍的。 当我们需要测试的这个功率信号比较大的时候呢，为了防止频谱已损坏，那就需要一个衰减器，这个就是衰减器的呃，大致的应用，如果大家对衰减器的使用还有疑问的话，欢迎大家在视频前方留言或者私信安在小课堂，谢谢大家。

哈喽，大家好，这里是安娜小学堂，我是今天的主角工程师木木，今天主要给大家分享一下平复仪的筛选器和放大器，然后进行一个简单的演示，我们直接进入正题吧， 在介绍衰减器和放大器之前呢，先给大家简单的说一下频谱仪吧，在使用频谱仪进行信号关册的时候呢，一定要注意他的这个垂直的方向的一个参考电瓶的设置。如果我们给频谱仪输入的信号功率太低的话，我们就需要把这个底造调 低一些，从而能更好的观察和分析信号。如果输入的信号功率较高，我们则需要把它的底噪调高一些，并调高我们的这个参考电瓶，从而避免对平衡仪造成损坏。那么说到筛选器和放大器呢？这个是在哪里呢？首先可以按下面板， 这个 ampc 点就是参考的一个设置点，好在这个里面大家可以看到有一个输入衰点和一个前置放大， 这两个呢就是衰减器和前置放大器，在这两个位置就可以分别设置他们。输入衰减呢，就可以调整射频前端衰减器的一个衰减值的大小，从而可以使大信号可以低时针的通过滚屏 气这台信号源呢，它的一个输入衰减是在零 d b 到五十 d b 的一个范围。打开前置放大器可以降低仪器的一个体灶，大家可以清晰的看着打开前置放大器，从而可以更清晰的分辨小信号， 这个前置放大器默认的增益是二十 b b。 另外需要注意的一个问题就是说我们设置这个输入衰减包括打开前置放大，并不是说给评估一个这个输入端口接了一个外置的 衰减器或者说放大器啊，调整这两个值呢，并不会影响平普一对信号封除功率的测试，影响的是平普一的一个底造。下面给大家进行简单的演示，我们可以把这个分解得大一些。那么本次演示需要用到的设备是 安吉伦的这台设备信号源和这台平普仪。首先呢，信号源的参数我已经设置好了，是一个一记赫兹，副斯是帝比豪的一个功率输出，接下来 设置评估仪的中心频率为一记赫兹，打开设备信号源的开关，按下 pic 键封住功率，大家可以看到在一记赫兹的频率有一个负四十 d b 毫的一个功率，此时我们可以观察到在屏幕上这个信号已经和底造混混在一起了，并不 清晰的分辨出这个信号，这个时候我们可以通过调节这个衰减调小一些，大家可以看到已经不能分辨出来一些了，这个时候呢，打开这个前置放大器，通过前置放大器来降低平普你的底噪信号的峰值，就可以 很清晰的观察到。接下来呢，我们可以再进行一个输出，我们把他的输出功率变为负一百 db 号，打开七号人的输出，大家可以看到前置放大器打开了输入衰减，这个时候我们可以再调小一些隐形 db 的输出衰减，前置放大器打开，但是 这个信号呢，此时还是和这个平普移的噪声混合在一起，那么这个时候是不是没有办法观察这个信号的呢？其实并不是的，接下来可以通过另一种方法来调节，它就是按下这 bw 可以调节分辨率带带宽来降低噪声，我们可以调一下 降低分辨率带宽之后，平衡音就可以很清晰的观察到这个峰值，这个 个人呢，也是降低平衡仪造成的一种方法，我们可以看到调节过后，这个分辨率贷款这个平衡仪的底造再次进行降低了，所以这个 rbw 就是我们常说的分辨率贷款，也是影响平铺移 你造的一个参数。今天的分享就到这里，如果大家对平统一个翻剪器和前置放大器的使用疑问的话，欢迎大家在视频下方留言或者私信安泰小课堂，安泰小课堂会及时给大家回复，谢谢大家。

了解频谱分析仪的基本操作频谱分析仪是频率仪器，可显示功率与频率的关系，这也是频谱分析仪的最基本测量功能。大多数频谱分析仪会自动执行特定的功率频率测量，例如条幅深度或三阶接直点。 这些测量可以手动完成，但自动化操作可以提高效率和准确度。占用带宽或零到泄露比等。其他测量难亦乎无法手动完成操作。频谱分析仪需要了解四个重要参数，这些参数包括中心频率和频跨。参考电频 分辨率、带宽、视频带宽。几乎所有频谱测量均需要使用这些设置，中心频率和平跨。中心频率和平跨设置起始频率和中指频率， 从而定义在测量的频率范围。例如，在八百四十 image 一至八百六十 image 范围内测量功率。这些值可以作为起始频率和中指频率输入频谱分析一种，但中心频率和频跨更为常用。 顾名思义，中心频率是中间显示的频率，平跨是显示宽度。八百四十 mi 七至八百六十 mi 七频率范围相当于八百五十 mi 七中心频率和二十 mi 七平跨。大部分情况下所关注信号的中心频率已知， 只需增减平跨即可更加轻松地缩放频率范围。参考电平参考电平是显示的顶部边缘，代表平普分系已输入的最大期望。公寓大部分情况下， 参考电瓶可调，以使信号的最大电瓶略低于此电瓶应避免设置过低或过高的电瓶。参考电瓶设置过高会降低动态范围和查看微小幅度变化的能力。 参考电瓶设置过低迹象会超出屏幕顶端。参考，电瓶设置过低还会影响测量结果。

今天教大家一招，要用频谱仪测试一个型号，只需要三个步骤，仔细听好。第一，设置合适的频率。第二，设置合适的幅度。第三，设置合适的贷款啊，说好了 就结束了，对啊，就这么简单，就这么高效，如果不懂可以出字幕，就知道耍碎片站，这样谁学的会啊， 来记笔记。第一，设置频率。设置频率的作用是为了让这个信号移到整个屏幕的中间的 c 位。设置频率呢有两种方式，第一，中心频率加扫宽的形式，首先设置中心频率，四点八个 g 和 g， 扫描宽度设置为实照，或者这样我们就可以看到这个信号已经在屏幕的中间了，那这个频率还有一种设置， 他的起死频率和截止频率他的效果是一样的。第二，设置幅度。设置幅度的目的是为了让这个信号上下可以在屏幕上显示完整。设置幅度也有两个指标，第一，参考电瓶，参考电瓶是为了改变整个信号在屏幕中间的。 第二，衰减器是为了改变显示的比例，所以通过这两个设置可以让信号完整的 是在屏幕中间。第三，设置贷款。设置贷款的目的是为了改变信号的胖瘦，让他看起来不胖不瘦更合适。贷款呢也有两个，第一个是分辨率的，这个呢可以直接 改变这个信号的宽度。第二个呢是视频上，这个可以改变底罩的毛刺的强度，让整个信号看起来更光滑，那么这样几个 你就可以在屏幕中间创造出，这才是电子工程师眼中最完美的商务。 其实我刚才跟你讲那么多，你都可以全忘记，其实我们的 ps 原先呢，有一个神奇的功能，只需要按着一个键，只需要按一下，你看信号是不是有测试啊？啊？那你不早说。

这个信号是五十 dbm， 频谱仪只能测到三十 dbm， 那我加个二十 db 的甩碱器刚刚好。别贱别贱，会烧的 节目分析，他确实能测到三十 d b 毫的信号，而我们现在公化输出的信号是五十 d b 毫，加个二十 d b 的双点气，理论上来说确实是可以的，但是大家忽略了一个参数，就是他的功率，根据 d b 毫和瓦之间的转化关系， 五十 d b 毫等于一百瓦，哦，三十 d b 毫只有一瓦，那这样算下来，其实是将一百瓦的信号衰减到一瓦，然后加给平普分析仪， 那我们手里这个酸碱器虽然是二十 d b 的，但是他其实只有两瓦，那如果直接接到一百瓦的信号上，你觉得他会不会烧？肯定是用不了的，他立马就 会烧了，还会连累我们的屏幕分析仪。我们要用，要用哪种？要用这种可以看一下这个也是一个二十 db 的瞬间器，这个也是一个二十 db 的瞬间器，可以看一下瞬间到二十 db， 但是我们发现他两个的体积差很多， 为啥会这样呢？就是因为它是一个大功率的，而它的功率非常的小，像这种大功率的话，大型号衰减的话，可以用它。像我们手里这个衰减器， 它的功率能到一百五十瓦，那我们接到一百瓦上的信号去进行衰减，那刚刚好我们把五十 d b 好的信号衰减到三十 d b 好， 但是像这种衰减器，那就不能在这种情况下用了，他只能将小于两瓦的信号来进行衰减，比如说他是一个三十多厘米毫的信号， 那我们再把它进行衰减，进行二十 d b 的衰减，衰减到十几 d b 好是可以的，所以大家下次一定要注意，不是说这个信号衰减多少 d b， 你加多少 d b 的衰减器， 还要注意输出的功率多大，要匹配多大功率的衰减器，同样二十 db， 他们之间的差距可不小呢。

频谱一再使用小技巧大家好，欢迎参加适得科技感恩阅活动。我是技术方案工程师行金丹，今天我要给大家分享的技术专题是频谱一再测试中的小 pips 啊。在无线收发机系统中，公放 pa 放大器 lna 以及以他们为核心器件组成的社评前端组件的特性被工程师们重点关注。测量人员不仅会用证券信号 嗯，去测试他们的基本参数，如争议嗯，斜波、胶条等参数，还会用真实的宽带信号嗯，例如五 gnr 信号 w n 等来测试他们的带内带外的失真特性。仔细听， 记得画重点。那第一个小贴纸就是要去设置正确的衰减值。我们知道平铺于他就是一个接收机，那他内部的第一集就是一个衰减器， 我们要去设置合适的值，以保证他到达混平器的电瓶再合适的功率，以防止发生过载、 压缩以及飞线性等情况。频谱于内部的衰减器通常是基于这里的基准电瓶去自动设置，我们去改变基准电瓶，可以看到这边的衰减值也在对应的去变化。 当然我们也可以在这边衰减器下面去手动改变它的衰减值，它可以以十滴滴、五滴滴甚至一滴滴的步进来做嗯，调整。嗯，测量 有争议的器件时，例如这里的低噪放，一般需要注意他输出连接到频谱一的输入的时候不要超过他的一个最大嗯，功率，比如这里的三十 dbm。 下面我们来看一下衰减期的设置对放大器测试的影响啊。现这边是我们的一个测试环境，为了一会去同时去测试他的胶条等参数，我用了两台信号源当激励，然后正用频谱仪去测试信号， 侧面还有一个小电源给放大器提供这个片子。首先用一个单单音信号去给放大器提供精力输入一个实地 dbm 的信号，我们可以看到在平铺的输出端，我们测试的信号是七 dbm， 这个放大器在正常的一个工作情况下面我们来改变一下 衰减器。首先如果我们增大衰减器，可以看到他的这个底罩逐渐在往上抬， 那对于我们测试信号的灵敏度就会降低。如果我们去增大衰减器，它的底罩是可以往下降，但是当我们增大到一定的程度， 十六 dbm 已经是极限了，到十四 dbm 我们的频谱也就会出现非线性，这里也会提示啊， input orbolo 的就输入过大了，已经过窄了，所以我们在测试的时候，衰减器就不能超过这个值，我把它调回来。 所以在设置衰减器的时候，我们要注意，就是如果你的输入信号过大，我们就要去设 是一个比较大的衰减器，如果你输入信号较小，我们的衰减器要稍微小一点，以提高它的一个设施灵敏度。特别的呢，在放大器的互调和时针的设置中， 我们要在频谱仪的输入端同时测试一个高功率的信号以及一个低功率的信号。那这种情况下我们要特别注意频谱仪的过载以及衰减器的设置。下面同时给放大器提供两个机密信号， 可以看到我们的放大器输入端，他测到了两个主信号以及旁边的这个胶条信号啊，当然由于我们这个放大器他的非线性不是很好，我们现在这个胶条信号也很大，我们的主信号也很大，对于这种情况我们直接要注意不用频谱 过载就可以了，这样我们就可以直接去测它的这个双音胶条。那下面我关闭左边的这个主信号， 这样我现在就是让他出现一个比较明显的一个大信号以及这个胶条稍微小一点一个小信号，这个时候我们需要去将衰减值色的小一点，以降低他这个底罩在我们这个二次斜波的这个 才可以出现。所以要想同时设的一个大信号和一个小信号，有效的方法之一就是我们手动去调节啊内部衰减器的设置， 使他的非线性和底造都在一个适当的水平。那第二个 tips 呢？就是去正确的设置。嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯嗯。 lbw lbw 是平铺于 的分辨率代还的一个缩写，那降低 r b w 他有两个好处，第一个就是他可以去提高那个平普一的分辨率，就是当同时受到两个信号的时候，你只有设置正确的 r b w， 然后才才能将这两个信号分隔出来。 第二个你降低啊 bw， 可以将他的底罩降低，这样在测试小信号的时候就可以降低他的测试误差啊。下面我们来深省两个号的相对较近的信号， 分别是一千零四兆赫兹和一千零五兆赫兹剑阁一赵赫兹。那我们可以看到，在当前的新啊频谱与设置条件下，我们几乎只看到一个主信号，只有一个包落，我们去降低他的啊 bw， 可以看到两个信号逐渐分离，政治变得越来越清晰。啊 bw 啊减小的时候可以看到他还有一个好处，就是他这个底罩也在逐渐往下降， 那我们再次去降低啊 bw， 会看到他的这个扫描速度，这边会提示他这个扫描的时间，扫描的速度就会嗯，越来越长。所以呢，你降低啊 bw， 他的一个缺点就是他的扫描速度会增长， 他的上面速度跟啊 bw 的平方成反比。那如今是德科技 x 系列的平辅分析，采用了全数字中频的一个结构，不仅可以将啊 bw 射到降到一刻子，当然他的速度会比较慢好，并且他会自动去将我们的 扫屏模式调为 ft 妇联变化去扫屏，这样可以适当去提高他的一个测试速度。突击检查你学会了吗？ 那第三个小 tips 就是去正确设置他的这个测量路径，那通常的情况下，我们选择平溥仪的标准路径是单等的就可以应对测量，那对于一些特殊的测量条件，我们就可以去仪表内部选择测量路径啊。 这里我们先用一个这个测量小信号为例，比如我们这里给一个一级赫兹负一百一十 db， 我们这么小的一个信号，如果我们想去测量这样一个信号，我们可以肯定是想把衰减尽量降到最低，哪怕我们现在这里是死 db， 我们把它降到， 我可以看到我还是关注不到这个信号，那我们还有刚才也讲到第二个就是可以加啊 bw 稍微减小也可以去降低他的这个底罩， 那会看到我们一直降到一直在降，可是我还是测不到，几乎很难发射，发现我们想测到的这个信号，那还有一个就是我们去选择仪表的一个测量路径啊， 这个时候我们仪表内部对于三点六 g 以下，他有一个内置放大器，我们去打开他的这个预放啊，可以看到他的这个 底罩直接就可以降低几乎十个滴滴，而我们这个测量的信号就直接啊比较明显的啊，才才才出了这个底罩，那对于正确的路径设置，当我们的信号的 这个啊频率比较大的时候，平普一他还可以去选择他的低照路径。下面我给平普一两个信号，一个大信号是在四季赫兹复死的联盟，以及一个小信号在四点零一季赫兹复八十的联盟，我为了享受到这样两个信号， 哦，我们一般会去啊将衰减值，刚才说到大信号跟小信号同时，设施需要将衰减值设到一个比较适当的位置 啊，降低底噪，然后，然后我们家啊比 w 要适当的去优化 啊。见小一点可以看到我们这个小信号其实不是很明显，这时候可以去选择仪表内部的一个低噪路径，它可以进一步去降低， 我们默认是在三档的模式下面，如果我们选择低照路径，可以看到他的底照基本上是往下会降到降到八到十二个滴滴，这样我们去观测到我们这个小信号旁边的小信号测试就会比较明显了， 所以可以去正确选择这个输入路径来对我们的设置信号做一个小的设置 啊。那第四个小 tips 就是可以在测试的时候做一些适当的设置，减掉仪表内部的一个噪声。 我们去测试放大器的零到功率泄露的时候，肯定会先去验证仪表他自身的一个啊 acp 功能，要他的指标足够好，我们才能放心的去测放大器，所以我们这里正好用到 这个士德科技 x 系列分析仪的抛秀头 acp 的一个功能，点击 acp， 然后点 ok， 这边你就只需要简单的设置一下中心频率啊，以及他的这个积分 带环，左右平片等等的一些设置，就可以帮我们测到啊零到的 acp 以及隔到的 acp 那一， 嗯，现在仪表他自身的一个这个镰刀泄漏左，嗯是负五十一 dbc， 如果我们打开他内部的这个噪声消除落，可以看到他 直接将他的 acp 降到了负六十个 bbc， 这样对于一些非线性比较好的器件，我们这样一个指标才能去满足他的一个测试啊，这就是他的那个内部造成消除功能，除了这 这个 loes 啊 creation， 我们也可以用这个噪声扩展到底扩展的一个功能，或者这个打孩子适应他，同样也可以去降低他左右这个零等零接性到的一个底噪，以去满足我们高兴的一个测试要求。 总结时间啊，那最后总结一下，凭溥仪作为电子测试中非常重要的一款工具， 正确的认识其三数以及对测试结果的影响，可以保证我们做更精确可靠的一个测试。今天我们介绍了几个 tips， 希望今天的这些 tips 可以帮助到您日后的一个工作，谢谢大家。

如何获得一个平谱仪？首先你得有一个破电脑，然后一个声卡，还有一个长得丑陋的麦克风，最后还需要一个土土的软件，这样子你就可以拿着他去。
