sw角撑板命令怎么用
大家好，欢迎观看少林的沃克斯钣金的绘图练习，今天我给大家介绍一下钣金脚撑板的应用啊，那么这个呢，从这图形里我可以我们可以看到这里呢有两个三角形的 啊脚撑板，还有一个这个这个型的，一个梯形的这个脚撑板，那么我们在做板筋的时候呢，因为这个板筋比较薄，所以呢在折弯的时候呢啊，一般呢需要做一些加固，呃，这个支撑键， 那这个呢就起到一个支撑的作用啊，加固这个钣金件，对吧？一般我们啊像衣服挂了，挂衣服的，还有这个支撑的这种板筋呢，都有这个支撑件，那像这个支撑件呢，我们就可以用钣金脚撑板来做啊，这个呢这个 我给大家介绍一下这个命令啊，新建一个文件吧，我们来画一下，知道他这个用法在前世基准面上呢，我们来画一个，画几个图形啊，画几个角，这样那么这个 画完以后，我们给他做一个集体法兰的拉伸啊，这样那么像这 这个呢啊，我们需要在这样这个位置加固呢，我们就用这个板筋脚撑板，那在特征里呢，实际上他就跟我们的这个筋呢挺比较像，但是 在我们板筋里呢，我们要用这个啊脚撑板做，然后我们看一下啊啊选择两个面，这时候呢他就 会出现这么一个预览，对吧？这里呢这个边线还有点啊，这个边线呢，我们看一下他呢实际上就是控制我们的这个脚撑板的这个方向的点呢，就是控制这个脚撑板的这个位置的，那么 他默认的呢就是这个点，大家看到了我们可以把他删除掉，然后呢选择这边那个点，大家看他就会出现在那边， 然后呢啊如果我们选择把这个点删除掉，我们选择这个边线的中点，选择一下中点，他就会在中点出现。如果我们想控制这个脚升板啊，离这个点多远，我们就把这个等距点 看啊，这样的控制他的这个位置和这个点的距离啊，这样呢就控制这个脚撑板的位置了， 然后下边啊这个有个轮廓，这个轮廓就是说你调整这个脚层板的这个形状的，比如说你用缩进深度来调还是用尺寸轮廓来调他这个呢是两种形式，那么我们选择缩身 这个缩进深度的时候呢啊，就不能用这个轮廓尺寸了，如果你选择轮廓尺寸就不能用这个缩进深度，然后呢这里这个啊轮廓尺寸呢，大家看有一个第一，一个第二，那肯定就是这个方向和这个方向的尺寸， 然后这是度数，我们也可以通过度数进行调整啊，这些呢都比较简单，而且呢这个里头这些参数啊，大家看都有这个帮助，帮助里面都有像这些啊形状，这个这个参数是哪个？是啊，第一第二是什么样的啊？ 大家用的时候呢，上这里来看一下啊，非常好理解，我这里呢就不醉树了啊，我给讲一下这个帮助里没有的东西， 对吧？那么这个呢啊，大家看一下这他是啊像这个尺寸设置呢，后边这些尺寸设置呢， 就是设置他的这个宽度了，还有他的这个缩进的厚度了，这个板筋的厚度了，对吧？还有呢这个啊，有没有这个，呃侧面的拔模，拔模呢就是 有一定的这个锥度，大家可以看一下啊，这这个呢就是有一定的锥度了，对吧？啊？然后呢内圆角就是他这顶上啊，也显示了这边的这个圆角，还有这个外圆角啊，这边的这个圆角有没有，对吧？多大一个？ 在选择上啊，这里呢选择一下，这像这样呢他就出不来了，对吧？我们把这个啊拔膜呢给他关掉，这样厚度不行，这个太厚了，那么我们给他设置一个厚度啊，两毫米， 一般这个厚度呢是跟我们的板筋件的厚度是一样的，因为是冲压的吗？对吧？你多啊多厚的板筋就冲压多厚的这个脚筋板啊，脚撑板啊，这个 是这样的，大家看一下，这后边呢都是有圆角的，对吧？啊？这边呢也是有圆角的，他就是这么这么来的，然后呢这个我们还可以 这样做，比如说这个位置，我们在这边吧给大家画一个啊，这个位置我们先画一个草图，画一条直线， 斜着画一条直线退出，那么我们想做一个和这条直线垂直的这个脚撑板啊，这里呢就用就这么做，选择这个面啊， 他自动呢选择了一个边线吗？我们把边线给他去掉啊，选择这个线，大家看他呢就是垂直于这个边线的啊，点呢就是 还是这个点，对吧？我们可以给他换个点啊，这这个呢我们可以选择这个点啊，对吧？控制他的位置，这样对号，大家看一下 这个角层板呢，他就是斜着的了，他呢和我们的这条线呢是垂直的，所以当你想画个斜的角层板的时候呢，那么你就先做一条线就可以， 然后呢这个脚撑板这个形状，大家看现在呢只有三角形这一种，对吧？那么我们调呢，调上面这个吧，啊，他可以有这种方形的啊，这样的，大家看一下 啊，他也可以有这种这种形状的，对吧？刚才那是一个圆形的，可以调成调整他的这个啊，扁平角 这个，还有是一个是圆形角，圆形角的这个层板，对吧？那么如果我想要其他形状的这个层板呢，比如说啊，大家看我之前画的，但我想要这种形状的这个层板啊，怎么办，对吧？怎么选 这里呢？就需要借用一下这个角层板里的这个草图，当你创建一个角层板呢，他下面就会跟着一个草图，自动创 念个草图，我们呢编辑草图，编辑草图呢，大家看这个呢就是一个三角形的草图，对吧？这时候呢我们进行手动编辑， 给他啊，编辑成我们想要的这个形状，比如说我们就想要这个形状啊，对吧？编辑一下，然后把这个删掉， 把这个线删掉，这样呢我们就形成了这么一个轮廓，对吧？我们给他退出，大家看这时候这个角层板呢，就变成我们草图所勾勒出来的这个轮廓了，而且这个角层板呢，我们再进行编辑一下啊，看一下 他里面就多了一个这个自定义洁面轮廓，看到了吧，他就是变成这个了，但是呢他上面呢这个位置，这个位置，这个位置这个地 地方，大家看就没有刚才选择啊，移动选择边线和点的这个选项了，所以呢大家注意一下，你当你用到这个位这个自定义的时候呢，那你要把位置啊给他确定好，对吧？这里呢对号 他就变成这样了。那还有一个问题呢，就是下边的这个平板行平板呃 形式的这个显示状态，那么我们知道这个我们这个图形呢，都可以显示成平板的样式，对吧？我们这里呢有个展平可以给他展平，那展平的时候呢，这个 脚生板是不显示的啊，默认情况下他是不显示的，那你在这个板上可以看到他并没有显示出来啊，这时候呢，我们可以怎么让他在 这个暂停状态上显示呢？我们就可以在这个啊这里面把我们的这个啊平板形式 给他选上，然后选择显示轮廓啊，选择中心线给他选择上，然后我们再给他展开平板暂停，大家看到啊，这个位置呢，他就出现了一个轮廓啊，这个轮廓呢就是我们 这个脚撑板的轮廓，对吧？那这时候你如果是咱们是用展平给他展展开的啊，如果你想用展开呢，大家看一下，我用展开固定一个面，然后呢收集一下折弯，他马上就会提示你啊， 提示你什么呢啊？你已经创建了这个脚撑板特征，那么你在这个做展开之前呢，你只就是说 你要是想做这个展开，务必在这个添加脚撑板之前进行展开，对吧？就是说你 如果想展开啊，那么有展开特征的话，你就需要把这个脚撑板特脚撑板这个特征坐在我们展开的后边， 否则那你是展不开的。那这里这个展开和展平有什么区别呢？那么我们下一个视频呢，给大家介绍一下展开和展平的区别。 这里呢其实大家也看到了这个啊，脚上板啊，他有一个问题在里面，就是什么问题呢啊，每次呢只能画一个，对吧？ 那么其实在我的这个啊感觉里呢，我感觉他应该这个能画像阵列一样能画几个，但是呢这个选项我 没找着啊，查了一些质量呢，确实也是没有这个啊那种震裂的效果，所以呢如果你想在这里呢啊，多做几个脚层板，那么我们就需要到啊特征里的震裂啊，先行震裂里， 我们可以给他这列一下，那么一个是这列，对吧？就可以创建出来，那么还有一个呢，就是我们的镜像，对吧？镜像呢也是可以啊，创建多个这个角层板的啊，所以呢这个地方呢， 如果你想创建多个呢，那么你就用啊镜像和阵列啊来做一下这个东西啊，像这个呢啊，至于他的这个形状，还有这个尺寸的调整啊，大家就看刚才我说的这个帮助里吧，我就不想 详细介绍了，那么关于这个矫正版呢啊，就给大家介绍这里，大家呢可以自己动手去啊，练习一下啊，不是很难啊，这个视频呢就给录到这里，感谢大家的观看。
粉丝1751获赞4874
相关视频

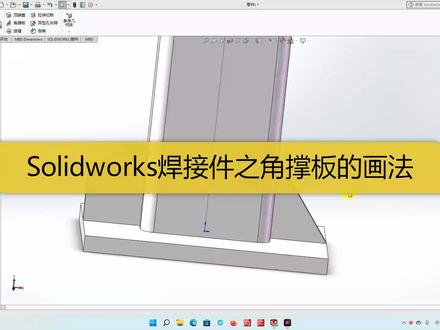

01:10查看AI文稿AI文稿焊件里经常会用到的角撑板怎么做？一分钟演示一下。以图为例，角撑板是连接底板和侧面方管是这两个面垂直关系， 点开角撑板这个命令，支撑面就是刚才说的那两个面。选择这两个面，在图中就会出现角撑板的图形，在左侧可以修改角撑板的大小和位置，如果不知道参数表示什么，可以每个参数都修改，试一下图中可以看到修改的效果， 把参数修改完后，就可以点击确认了，角撑板就完成了。这个角撑板实际用拉伸也可以做出来，但是这个速度要快一点，省了画草图的时间，大小、位置、方向都是可以 调整的。用这个命令做矫正版还是很好用的，你也可以打开软件试一试。欢迎大家点赞评论转发。
72通用机械SW
01:12查看AI文稿AI文稿大家好，这个视频给大家介绍一下钣金搅成版的使用，首先通过机体法兰绘制的一个 l 型的钣金零件，我们需要在这个钣金零件上去增加一个搅成版，在钣金里面找到钣金搅成 位置呢，需要我们去选择两个面，我们选择两个面，他就会自动去抓到一个边线和一个点，这个距离呢就是我们这个小长板距离这个点一个位置现在是五十，那我们也可以去设一下其他的参数，那我们设一个一百 深度呢就是我们这个距离的长度，我们可以去给他设一个二十，设的小一点啊。下面呢就是小层板的一个轮廓，可以是圆弧的，也可以是直角的啊，如果是圆弧的话，我们可以去给他设一下这个圆弧的一个角度啊，如果是内角的话，就是在我们把面 反过来这个位置，这里面是内角，内角的话我们可以设为二啊，外角尺寸呢我们就使用三毫米，然后点击确定啊，这样的话就在我们这个钣钣金件上增加一个钣金角层板啊，这个钣金角层板呢主要是起到 一个固定的作用。这个视频呢主要给大家介绍一下在钣金架上增加一个钣金搅成板，谢谢大家观看。
24甄才实料
06:51查看AI文稿AI文稿啊，今天给大家说一下这个奥林沃尔斯啊，这个焊电的这个模块啊，其中一项功能啊，一个功能就是，呃，调成板，调成板是怎么去使用啊？实际上这个啊命令也是非常非常简单 啊，真是比这个特征这里头的东西都简单，虽然说汉奸就要挑这个高级应用啊，实际上呢 他并不复杂，所以说我们在学习汉剑之前啊，要学会了哼哼里边的这些命令，然后呢再去做做这个汉剑的一些操作啊，所以这个呢管他叫叫做高级应用，实际上他不没有高级到哪去啊，实际上他的操作并没高级哪去 啊，都非常简单啊，我们看一下这个，呃角称啊，这个角角称吧角称吧啊，我们比如说 我们想在这个按键呢，这个位置啊，这里边这个位置加上啊调成板，就是为为了让他强度更好一点啊，防止变形啊或什么。那么 啊我们怎么去操作呢？我们点这个脚生板啊，来点这个脚生板，然后呢你看这个图标啊，这个图标，你看他有两个垂直的面，那就相当于这两个垂直的面 啊，这两个锥子面在这个内侧呢啊，两个蓝色的面，那意思呢？就是让你选，让你选这两个面啊，选一个面，再选第二个面啊，再自动就生成了这个黄色的玉兰啊，黄色玉兰， 这个实际上这个时候呢啊，我们确定了，这个就做好了啊，比如说像这个啊，我们给二十五，比如说我给十， 这边就是十，这边是二十五，这边我这边给二十呢，又小了一点，这个你看第一第二随便给的，随便给的，那我们确定一下呢，看一下 啊，那这这就做好了，这个就做好了啊。啊，那么我们看一下这个其他的参数啊，这角生板其他的参数我们不能说是只会这一种啊，那这个命令里头还有很多这个参数，我们要知道他是什么什么意思。 首先这两个面呢，你是不能动的，因为你想在这个地方加这个角层板，那剩下呢？就是说这个轮廓啊，轮廓，你是选三角形的呢？还是说 这这种形状的啊？这种形状，那么给你了，那如果你选三角形的呢？那你就是第一和第二啊，很清楚两个字，角边第一第二，你给一个数 就好了。那这种情况呢？你他也非常清晰的啊，你第一第二第三是什么地方啊？你看啊，第三呢，就是这个 这地方，对不对？第三那二呢？这个地方，第一这个地方，对吧？一个两个三个啊，就是这个意思。还有第四啊，第四这个地方， 对不对啊？角度，角度呢？是这个这个平面的角度，对吧？你可以给给人家一般都是四十五度，没有必要改这个角度啊，你改，你改一下，他就这样了吧，对吧？十度，你看他就剩一点点了 啊，一般都是四十五度。这个臂没有没有必要去动，一般没有必要去动他啊，就是这些参数，这图上画的很清楚，然后 后面呢？后面呢？啊啊，这个你如果你点点这个的话呢？他还有一个这个这个呢，你点下这个呢？是空的啊，他有这种角称版空的。他也有两个尺寸啊，两个尺寸，一个是第五啊，一个是第六，还有个四十五，四十五度一样的，也是这个角度， 对不对啊？第五第六呢？就是说这两个小边啊，这下边这两个，这画的很清楚啊，这两个四角边是角度啊，比如说我改成二十 啊，总共是总共是二十啊，那就在我们就改成十五 啊，十五，那就这个字要变成十五，这个字要变成十嘛，对吧？那就斜了啊， 就是这个意思，就是这个意思。然后呢我们看一眼，看见假如把这个取消掉，这样看清楚一点，然后我们就选这个是三角的，那么这个时候呢，他有一个下面的一个厚度啊，这是厚度， 比如说这是版的厚度，可以很好理解，比如说给三啊，就变薄了啊，变薄了，那么这些是什么意思呢？这意思你给出这个三，对吧？还有这个位置，这个位置呢，就是说你这个角乘板在中间，他就在中间，你在左边啊， 啊，他是这个是，是在这这侧，就是这，这相当于怎么就是右边，我们这个图上的右边，那他就在这个边上，然后相反的一边就在这个边上啊，是这个意思，我们先定好这个，那么下边呢？还有一个什么呢？从距数一， 但比如说我一旦好了是是这个边，那么距这个边距离也可以，也可以变，比如说我去这个点等距的时候，他就距这个边是零，如果我点等距，比如说距这个边是一的话呢，那他就往这边移一点 啊，一二的话呢，我直接往那边移啊，他给的比较细，是尺寸，然后不点的话呢，实际上他就在边上啊，比如说我们选中间啊，一旦位置定好了中间，那么这个呢就相当于，比如说我点这个， 他就相当于在你这个位置上呢，往两边，比如我在中间，然后呢我往两边一点五啊，就是总共是三吧，对吧？总共是三，比如说五，那就在从中间往两边啊，你看应该是黑的，对不对？黑的啊？这你看这底下位置黑色的， 对吧？我这个位置已经定好了，然后呢我的这个两边蓝色的呢？是就是这个图标呢，就是我从黑色这个位置往两边，后头是我啊，他是这个意思， 有时候还回到三，然后呢这个呢就是说从中间往一侧是三啊，往这一侧是三，这个呢是从中间往另外一侧是三 啊，是这个意思，你要理解这个这个意思，首先你把位置挺好，你想从哪个位置开始，然后呢这个厚度往哪个方向去？去拉伸，这个意思就是说两侧拉伸，就是一侧拉伸，是 这一侧的另外一侧啊拉伸，你可以看这个能看出来啊，啊，我们比如说我们这选好之后，我们确定啊，那这个 搓成板呢，就就做好了啊。那么好了，本期视频呢，就是这些啊，欢迎老铁们留言，喜欢的老铁点个关注，谢谢大家。
09:49查看AI文稿AI文稿大家好，我是孤舟啊，这节课我们来说一说 solock 里面的啊，这个经这个指令， 呃，说到筋呢啊，很多粉丝说这个筋这个指令呢啊，做完之后啊啊，我们的零件呢，呃，这个加强筋呢啊，跟这里面是做成一体了的 啊，那这里面呢，我们需要说明一下啊，金这个指令他的用法呢，是有一些在特定情况下的啊，那么在我们收入里面有几个地方可以加做金这种指令呢啊，大致有三个地方啊，我们等会一一说到。那么首先我们说啊特征里面这个金这个指令， 那么特征里面经这个指令呢，他有很特殊的一个要求，就是呢，第一他必须啊啊是在一个实体的范围内生成的， 什么意思呢啊？我们看这块板，这块板呢，我们可以用折弯，或者说啊，可以用加工出来的啊，比如脚钢切一点啊，或者这两块板拼起来的啊，但是一定要注意这两个零件一定要是一个实体 他才可以做啊，好，我们先拉伸一个啊，这个实体啊就不讲了啊，然后接下来呢，我们在他的侧面上啊，哎，这个觉得这个面上呢，哎，我们可以绘制我们的筋的啊，这个大致的形状，比如说，哎，我会成这样的啊，这样的 确定啊，然后呢选择金这个指令啊，这里面有啊，向左啊，中间呢，向右啊啊，这个拉伸方向啊，那一般我们肯定是对着材料的方向了啊，然后这里面有个啊，直接呢啊，我们直接拉伸到啊 这个实体上啊，所以我们确定，哎，这样就可以做出一个筋啊，当然同样的我们也可以在这个侧面的，一定要选一个面啊，他必须在这个面上，哎，从这一点呢啊，直接拉的这一点，哎，然后做筋啊，但是这个就只有单边了啊，我往里走啊，确定哎，这也可以做个筋， 但是啊，无论我们是在中间这块做了这个筋啊，好，中间这块做了这个筋呢啊，还是说 我们在侧边啊做了筋呢？这里面呢？这个侧板加这个筋和这个筋，他同属于一个零件啊，同属于一个零， 那么如果说我们这块板是焊接件拼接的，我们这个筋呢 就用不了。好，我们来看一下， 好，随便给个尺寸啊。确定啊，但是这个地方不能合并， 比如说我们现实生产当中，这是一块板，这是一块板，这两块板是焊接在一起的，那么这个时候呢，我们再去做经这个指令 呢啊，这你就做不出来了。好，我们看一下啊，这个面好，比如说同样的啊，我们从这个面开始 往下面，再到这里确定好切换下方向 啊，这个时候呢啊，他会告诉你说啊，要生成金的这个实体，那么这里面有两个实体，你选这一个确定，那么这个结束不了，因为他要跟这个相交啊，所以结束不了啊，这， 因为如此呢，所以在焊接件或者在多食品里面，比如这两个零件焊在一起的，我们基本上不会用这个筋去做，那么这个筋用在什么地方呢？ 用在住件上面。好，我们看看这个零件，哎，如果这个件是铸造的，那么我们可以把这个金加上去，还有就这个件是竖啊，住宿件啊，我们这里面还有住宿件啊， 哎，金呢不仅是可以画一条直线，还画很复杂的图形啊，我们来看一下啊，把这个去掉啊，比如说这里面呢，我们要做个加强金啊，这是个塑料住宿件，那么我们可以在这个啊，这个圆上面呢啊，绘制出我们需要的这个金的形状啊，比如说 这个尺寸我就不标了， 好，就这样，然后我们直接生成金啊，因为他下面的都是一个实体，所以我们可以直接把这个金的给生成掉，哎，生成这么一个啊，加强金啊，甚至说我们有时候一些住宿件里面，我们还有啊，这个安装的螺栓孔啊，这个啊， 像这种支柱啊，都可以用金去做啊，像这里面的啊，都可以用金去做，所以特征里面的 金呢，一般是用在我们的这个啊，住宿间那么多实体的啊，或者说啊， 这里面是两个焊接线做的呢，哎，我们要用的是焊件里面的角撑板啊，我们直接把这两个面一选啊，把这个呢加大，哎，这个加大啊，甚至把上面呢，哎， 做一个钝角啊，把下面的还做一个啊，倒角过渡，因为这条要焊接吗，把这边让开，然后我们还可以把这边距离往这边挪啊，等距几个啊，往这边等距几个，所有的任何尺寸你都可以做，最好的是做完之后这个地方他是一个单个的零件，因为这两条这两个板焊接在一起， 我们中间加个角层板啊，加个加强板，那肯定是个单键下料的，所以这就是我们说角层板跟我们的啊筋它的作用，当然板筋里面呢，也有一个啊，角层板的意思啊，我们来简单的说一下，比如说 板筋里面呢啊，这是一条板筋键啊，我们直接呢来做一个啊，集体拨板，好确定，然后在板筋里面呢啊，我们有一个板筋搅成板，哎，板筋搅成板， 那这个呢啊，这个具体的尺寸我就不一一去讲了啊，那这里面呢形成的这个地方一定是用啊模具呢啊压出来的啊，哎，冲压模压出来的啊，压出这个形状，哎，说白了就是把这一块的这个啊材料把它挤上去啊，形成这么一个加强筋啊，那这个肯定是分不开的，并且这个呢展开呢他也不会显示啊，他也不会显示， 因为他只是通过产量的延展性的把这个地方来挤上去的，所以这个也不显示。好，这就是我们讲到的三种啊，金啊，一种呢是特征里面的一种是啊， 焊接里面的一种呢是我们钣金里面的，那么他分别的用法啊，我刚才说过了，特征里面主要是用的住数件啊，因为如果是分开的零件我们也做不了啊，并且也没有必要做啊，那么分开的零件呢，就像我们这种啊焊接的零件呢，那我们就采用的是啊， 这个焊接里面的搅成板，而且我们大部分用的是焊接里面搅成板，非常的方便啊，无论是我们的啊，这个圆也好，还是我们的这个啊两个平面也好，我们用搅成板都没有问题，你看啊， 这里面我们需要指定一个方向啊，这张也可以做夹层板，把这张夹塌啊，确定，你看迅速的做个夹层板，而且呢啊这个地方哎，他是会有一定的焊接位置的啊，他会有一定的焊接位置 给你焊接的啊，但是这个也可以做筋啊也可以做筋啊啊这个圆做筋的时候呢我们就一定要注意了啊，他一定要从不能这样直接拉线啊，因为直接拉线呢这个地方啊筋就相当于一个拉伸嘛啊他这个地方 是有有缝隙的啊，有原就是相当于我们的反转材料啊 啊你看这边做不了哎相对我们拉伸嘛啊这个地方肯定圆跟平面之间肯定有缝隙嘛，所以我们的做法呢是这样做的啊把这个 地方呢哎拉一根直线过来啊，注意这根线只能是直线哦如果你是斜线的话这个地方也生成不了好然后呢这样我们再去做这个筋 啊，这样才做过这一但是前提是这两个实体呢一定要合并啊，要合并就可以做啊好这是这一块啊我们就不说了啊好这是我们三种经的用法啊以及制作 方法呃那么想看之前视频的呢啊可以直接呢啊在主页啊或者在评论区啊啊留下我 是吧啊关注主页啊往前翻一翻啊可以看到大致一百多个视频啊里面也有一些素材啊呃在主页或者评论区呢我会留下添加 qq 群的方式啊，大家添加 qq 群之后啊啊可以在群里面领取相关的一些啊这个素材啊呃 相关的资料都可以领的到啊。好欢迎大家呢将此节课内容啊进行关注啊点赞评论转载。好我们下节课继续。
01:42查看AI文稿AI文稿这个视频给大家介绍一下在焊件里面如何添加角层板啊？首先我们在焊件里面找到角层板，在角层板里面需要让我们去选择支撑面，那这个支撑面呢，需要选择两个啊，一个是水平方向的，还有一个就是 垂直方向的，这样的话就会自动生成一个三角形的搅成板，那我们也可以去给他生成多边形轮廓的一个搅成板。至于这个第一 第三还有 a 一分别指的是哪一段距离的话，那我们可以在这个示意图上就有标注出来，这边有还有一个倒角，那倒角的话，第五第六也就是我们这个位置做一个倒角，那他的距离呢？也可在 在这个示意图里面给他显示了，那么可以去给他设一下这个距离是多少啊？在这里面呢，我们去设一个三角形的，然后不给他做倒角，那我们这个距离 分别是五十呃，五十的长度，那然后呢他的厚度呢？我们就只在中间，他的厚度是五毫米，然后位置呢是在中间等距，然后点击确定啊，这样的话我们就在这个焊件里面增加一个角层板，那我们也可以用同样的方法，在这个 右下角增加一个角层板，同样点击角层板，然后选择这个水平面，然后垂直面啊，头上三角形五十五十，然后厚度在中间，厚度为五毫米，然后点击确定啊，这样我们就增加了两个角层板，那同样的方法呢，我们可以把上面这两个也给他增加上， 那搅成板的作用呢？同跟我们在钣金里面用到的钣金搅成板作用是一样的，主要就是起到一个固定的作用。那这个视频呢？主要给大家介绍在框架里面如何添加搅成板，谢谢大家观看。
9甄才实料

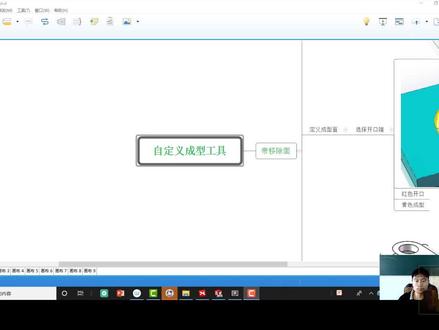

04:11查看AI文稿AI文稿可以是吧，听到老师声音，可以啊，来我们开始看今天的学习内容啊， 那么我们下节课讲到了钣金的造型，那么接下来我们来看一下关于脚撑板，板筋里面的脚撑板啊， 大家注意啊，板筋里面的搅成板，相当于我们学过的这个特 真剑魔中的加强金命令啊，加强金，他在这里叫脚脚撑板啊，老版本没有子宫呢，他需要手工做，但比较麻烦啊，那新版的就是二零一九里面是有的钣金脚撑板定位位置，自动识别点，设置一个距离，就说我从那个点 到脚撑板之间的距离叫做距离，脚撑板的大小，它轮廓水平于垂直的大小。然后脚撑板的类型呢，分为圆形和直线型两种情况，而在这个尺寸里面，我们需要注意的是缩进的厚度， 缩进的厚度就是这个脚撑板的板厚，这个不要调，这个跟那个铁板的厚度是一样的，缩进的宽度是脚撑板的厚度啊，这个要调好。那么现在呢，我们来看一下啊，现在我打开 这个脚撑板的一个案例啊， 我们来看一下什么叫做脚撑板，脚撑板就是边边角， 就是为了加固啊，加强他的这个强度啊，加强一个强度，比如说这个板，这个板做好了之后，我中间要加强一下，那这个就叫做脚撑板， 这个脚撑板应该怎么来调呢？首先呢我们点击板筋，在板筋里面就有这个叫做脚撑板啊，叫做板筋脚撑板，看到了吗？老师打开放大镜啊， 点击钣金矫正板之后，注意位置，就是选择的应该是这个圆角，他就自动出来了， 好，那么这个点就是原点，这个点到他之间的距离你通过这里来控制，比如说是五十、四四十吧， 他就跑到这边来了，看到了吗？那他的大小，比如说这个是他的水平和垂直的数据啊，一般情况下，比如说这条二十，那他就变大了， 这边也是二十水平和垂直的啊，这个角度一般不动。好，那么这个时候我们看一下这个矫正版出来了吧，那么矫正版的宽度， 缩进的宽度是八，缩进的厚度不同啊，这个不动，比如缩进的厚度是五，他就变薄了，看到了吗？这底下这个铁板的厚度，不要动弹，这个跟铁板是一样厚， 这个数据，比如说调成八，是改变脚撑板的宽度。好了，点击确定，这个脚撑板就做出来了，看到了吗？而这个脚撑板的最 外侧是一个弧形的，并且这边都倒了相应的圆角，这个圆角不需要我们倒，你直接设置一个尺寸就可以了。 那么这个地方，呃，一般情况下是这种比较平滑的，但是也有比较，也有直的，那这个直的在哪里呢？比如说我们在编辑里面角层板的类型可以选直的，点击确定， 这个就完全像加强筋的效果是差不多的，看到了吗？他这种一般很少啊，这种很少 啊，看明白了吧？看，他也出来了，这么这么一块一块距离，这叫脚撑板，两种类型啊，来操作一下 钣金脚撑板， 类似于我们前面学过的加强金命令。

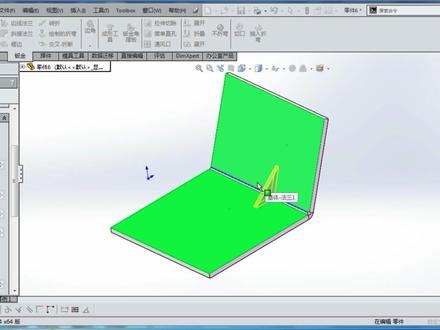

02:28查看AI文稿AI文稿板筋角撑板的使用啊，他可以生成角撑板和加上金。呃，那么我们在前视图绘制一个草图， 钣金 gt。 gt。 法兰， 法兰生成之后啊，我们使用板金生成之后呢，我们利用这个板金搅成板， 选择两个相对的表面，然后呢在这里面可以设置啊，比如说他的位置， 那在这个位置上可以设置轮廓的尺寸 啊，这个在调整的时候啊，你可以每一次确认一下，观察一下效果啊，比如说我这几个在调的时候就可以预览到，那么一个是什么带有圆角的，是吧？一个什么扁平角的这样一个支撑啊，厚度我们改一下啊， 缩进了厚度， 看一下生成当前的效果。那我这个有圆角啊，我们可以把这个板筋 啊，在这个位置上设置的圆角，我把它竖直做一下调整， 再观察一下效果，看到了吗？这个时候 这个圆角数变小了啊，就你是一组参数，然后观察一下，那如果说把这个去掉， 在整个的这个位置，刚才这个抖音角是不是就没有了？呃，那么我们接下来再去做一下调整啊，比如说我现在把他的这个外圆角打开，设置他的参数， 注意观察，看到了吗？是这个位置，对吧？那么把它还原啊，比如说把这个归零 看一下，这个外圆角就去掉了啊，这是板筋角成板的使用方法。
12无为的力量
06:32查看AI文稿AI文稿大家好啊，今天我们继续讲萨罗沃克，我们看一下这个，呃斜拉筋呐，啊，斜拉筋怎么做啊？也叫角撑板啊，角撑板，这个在萨罗沃的焊件中啊，位于焊件啊这里，角撑板 啊，也就是我们平常所说的斜拉筋啊，支撑板啊，等等啊，那这个怎么做啊？很简单。那么首先呢，我们新建一个，呃零件，新建零件之后呢，我们这个 首先呢画一个立柱焊件焊件三 d 草图，画一个立柱 歪了，这地图啊，歪歪吧，坐过来。然后呢，呃加一个翻钢管啊，那么我 画的是呃四零八零的这个，呃翻钢啊，翻钢不管他了啊。然后我想建立一个这个呃角撑板，那么首先我得新建一个平面，或者再建一个两个这个 呃型材呀，两个型材对接起来才能有角角成板这个概念啊，所以呢，我下面呢，我我不加型材了啊，我在这里呢再建立一个特征，建立特征呢？呃，然后 随便建一个啊，就不标尺寸了啊，那么这里拉一个板啊，那么这个就是像一个立柱一样的啊形状，那么角撑板怎么做呢？我们点击这个焊件，焊件 里面有个角撑板选项。首先呢我们角撑板有两个平面啊，这两个平面是垂直的，然后我们先点一个平面，再点另一个平面，他自动就生成了角撑板的预览啊，或者是你点轮廓，这里有两种形状，一种呢是 一个呃一个方形的，带个大倒角的，这尺寸都可调的。一种是三角形的角撑板啊，根据你的需要来进行 呃设置啊，比如说我三角形的啊，那么两个尺寸在左侧修改，一个是二十五，二十五，那么我改成一百和二十五，大家看啊，那么这个角乘板就是一百乘二十五，我们改成五十啊，五十乘三十 啊，那么他就五十乘三十啊，这是第一种。第二种呢就是带倒角这种角冲板啊，倒角这种 倒角呢，选择这个多边形轮廓啊，多边形轮廓，然后他有四个尺寸啊，四个尺寸分别是什么呢？我们看这个图比较小啊，第一的尺寸啊，第一的尺寸呢，就是竖着这个尺寸，第一啊是第一啊，第二， 第二，然后呢第三第四啊，分别是四个尺寸啊，这，这是第三，这是第四，这是 第一，这是第二四个尺寸啊，他并没有给倒角这个尺寸啊，所以呢，我们就可以自由分配这四个尺寸啊，同时呢，我们还可以啊，确定这个角度是多少？是四十五度的还是任意角度啊？大家看，如果是四十五度的，那么你只分配第三就行了，第 第四他会自动生成的啊，就是这个角度和和水平线是四十五度角啊，就是四十五度，如果其他角度他也会自动分的啊，或者你按角度来做，或者按第四的尺寸来做啊，比如说现在我按角度， 一呢五十，我们改成六十，大家看高度很高了。第二呢三十，我改成三十五，三十五左右很高了，三呢十五啊，第三是哪一个尺寸呢？就是这个小边的尺寸啊，第三是这个小边的尺寸，我改成二十 啊，大家看他一起走了啊，因为这里呢，我约束的是角度，如果我直接选成第四，第四我们就可以改这条边，就不看角度了啊，那么改成二十，比如说二十啊，这是第四角度啊，那么两种 方式，一种是我设定这个边长，边长是第四的值，两个边长，第二个呢，我设定这个角度啊，这个角度是多少度啊？就这角度啊，他俩是任选其一的啊任选其一，如果说你就想说六十度或者是 四十五度，多少都行啊，多少都行啊，但是不能超过九十度啊，你超过九十度，超过超出去了啊，比如说九十二度啊，那他会提示你在零到九十度之间输入一个值啊，所以不能是零度，也不能是九十度在之间啊，这是 这个呃方多边形的角撑板啊，多边形角撑板，那同时呢这角撑板呢，我们还可以调整他的位置啊，比如说我在这里加一个角撑板啊加一个角撑板，那么我想呢不默认呢，他是位于这两个 面的中心的啊，大家注意这两面中心啊，位于两个面中心的。那如果说我不想位于中心啊，我想位于一侧另一侧啊，直接点位置这选项，如果点中心呢，就是中心啊，或者改成灯具啊，灯具 等距是啥意思呢？就是离中心呐，有个距离可以调的啊，比如说十毫米，二十毫米啊，如果取消等距，他就位于中心啊，这是位于这两个版的中心还是呃，多远啊多远？还有一个呢，就是我们想设置啊， 这个厚度，这个板厚度啊，那我想设置十毫米，那就对板呢，就厚直，我想设置二十毫米呢，就是二十啊，二十啊 啊，中心，这是中心啊，啊，这样呢，这个二十啊，看起来有点蠢啊。所以呢我们肯定以美观为主啊，虽然我们画的零件不是太美美观，但是做出来尺寸要合适啊，合适，然后我们给他扒扒 一个脚撑板就画好了啊，就是这么简单。脚撑板啊，脚撑板，这个呢，适合做一些长的立柱的底板的一个支撑啊，或者是呃型材焊接中间加一个呃 角撑板啊，方便两个面推直啊，如果不加他可能变形，加了以后可能防止变形的啊，就是这么用。
360自动化韩工
06:09查看AI文稿AI文稿大家好，欢迎来到 solo 三分钟课堂，我是张老师，今天我们讲的是焊件工具角称版，下面我们一起来进入本节课堂正式内容。我们打开了 solo 这个软件，当前呢这是我们绘制的一个支架的零件，实际上呢它是由很多个 不同的型材啊组焊在一起的，它呢是在焊件模块完成的建模。 大家看一下这里呢使用的一些焊件的命令，比如说结构构件啊，剪裁延伸，那么今天呢我们来讲一下焊件里面的一个工具命令叫什么呢？角撑板， 角撑板，它用在什么情况下呢？比如说那么两个方管之间呢？这里呢要做一个加强固定， 这个时候呢我们可以使用脚撑板单击脚撑板， 这里呢选择支撑面，选择这个方管的这个表面以及另外一个方管的这个表面， 这个时候呢这里呢就产生了这样的一个角升板，这边呢形状呢是一个三角形，其实呢还可以怎么样？还可以选择多边形轮廓，看一下 这个呢相当于是一个长方形，怎么样切掉了一个角， 我们来选择三角形轮廓，这里呢是设置他的轮廓距离，也就是这个三角形的边长，一个是五十，另外一个你可以指定 多点都行，是吧？这里我们把它改成八十乘八十。 好，这边呢是厚度，厚度的话，这里呢可以看一下，一个是在内边，两边以及外边，是吧？如果是 这是两边的，这是在外边的，外边是什么意思呢？跟这个边跟这个面平齐啊。位置的话可以怎么样看一下一个是在什么起点位置啊， 这什么单点位置，还有什么在终点位置，什么意思啊？就是在我们这个选定的方管的左右中间的位置，那我们选择这两边 宽度，我们也就是厚度改成十点确定，我们看一下，测量一下，评估测量这个面到这个面这里的距离是多少？二十， 这个面到这个面呢还是二十，所以呢，他是在我们正中间的位置，然后再来测量一下，选择这条边 边长为八十，另外一个也是八十啊，这是它对应的意思，厚度，我们刚才是十，是吧？这里也是十 好，这是这样的，然后呢再跟大家重点介绍一下这里的还有一个什么知识呢？就是这个位置，这里， 这个是位于终点的地方，那么位于终点呢？这里呢，它是跟这个地方平齐，看到没有跟圆角的处，如果你想跟这个面贴着点什么点这边 啊？实际上呢，这个好像不是很符合，所以我们选择什么外边，然后这里呢还可以设置距离外边多少等距，是吧？等距的尺寸，比如说设置为十好，那就是十了点击， 这是什么意思呢？这个意思啊，不是从这里开始测量，从这个位置到这里相距的距离是十好，就是这一块，然后我们再看一下另外一个多边形的轮廓啊，对应的含义 点焊键矫正板，选择这个面，选择这个面。好，这里呢我们选择轮廓的时候选择多边形轮廓，看一下这里呢分别可以设置什么？第一、第二、第三啊，对应的数值还可以怎么样？你可以设置其他的好， 这里的数值呢，是刚才我们设置的，那默认的是吧？然后第三是不是？第三是上面的，这里可以把它改怎么样？改大一点改成三十。好，角度是四十五度， 然后这里的厚度是吧？选择两边的位置，在中间的位置好 取消等距值啊，取消等距值的话，他就在那么这个方管的前后中间位置点，确定 好，这是这种搅成版的类型，那么来测量一下 这里的话，这个值八十是吧？然后这是第二个值，也是八十， 第三个呢是这里三十。第四个是什么意思呢？这个面到这里是四十五度啊，这是一百三十五度，这样呢就是相反的，锐角的话就是四十五度，还有一个是厚度厚度，这里就是他的反厚 啊，点错了啊，这是后 度实时，然后他到这边呢，两边的距离是一样的。好，这就是关于角撑板的创建，实际上大家可以看到啊，如果用实体建模的话也可以，但是呢用这个密呢要更快一些。大家下去啊，可以把这个地方认真练习一下。
14:17
04:12查看AI文稿AI文稿大家好，这节课我们讲解一下脚冲板是吧？然后这个脚冲板主要用途于结构键的加强军封板、纤维等，是吧？ 我们接着讲上一节课画了一个焊接架是吧？那我用这个焊接架画了，然后我就发现这个长度是比较大，是吧？ 对，我们看一下长度薏米，然后我们这里的时候，我们可以给他焊一个加强筋是吧？让我们可以用这个小撑板是吧？让我们选择一个面， 然后这个的话这里常开是吧？我们可以改变。现在末 电视系统没用二十五，我们可以改一下是吧？改个五十吧，是吧？然后这里也是五十是吧？对，然后这里的话我们现在是在方通的中线是吧？ 完点击完成是吧？他到这里是十七点五，到这里也是十七点五是吧？他是集中的是吧？我们再换一个是吧？ 然后我们选择这个面，这个面是吧？我们可以改变一下是吧？这有个方向是吧？厚度在那边是吧？我们再切换一下角度看一下，好，他就在那边 是吧？在外侧是吧？我们是一个在内侧跟外侧的外侧来，我们看一下是吧？在十五这里就是二十是吧？刚才我们这个厚度是五是吧？ 对，这个厚度的话大家都可以去更改，这个厚度的话，我们可以这有个厚度是吧？三毫米厚也可以的啊，然后去提周是吧？ 来这里还有一个是吧？ ready， 对，还有一个倒角的是吧？我们可以改变一下是吧？这个里面的话，正常做直角的话，他这个垂直度是比较难看的，我们可以给他改变倒个角， 找个五的角是吧？这边也给他找个五的角，是吧？其他事实上这里的话我们有一个焊缝的，是吧？哎，我们做成这样，然后我们 把其他的也改做，把它改一下吧，是吧？把这两个面的我们把它一起做了，是吧？然后我们选择是吧？小成本自己选择这个面，对吧？这面，那改变一下是吧？这都可以改五十，然后点击完成，对吧？ 这个位置的话他是有一个位置的，我们可以尝试一下，看他在边缘是吧？有些我们你想看在边缘的话就看在边缘的，但现在这里是在中间，在外侧是吧？在外侧，然后在外侧的话他有一个距离控制，是吧？ 我们可以这里到这里的时候是几个毫米？我们可以十个毫米啊？对，然后我们就是这里是吧？十个加九个了，是吧？他这个东西的话他会储存一个线的，是吧？我们这里去改一下是吧？就可以 厚度是五个毫米，然后整齐的话我们这就可以减了，刚才是十四，然后我们十四，然后就是六了，是吧？ 改变一下是吧？十个毫米是吧？别因为这个可能是亚克力风板，是十个毫米后的话，那你就要把它睡了，是吧？ 哎，这个命令就讲完了。
01:36查看AI文稿AI文稿老师老师，徐老师，你看这个凳子这一块的三角支撑板你是怎么制作的？有没有快点一点的办法，我十秒钟教会你。 你点击左上角的汉建选项卡啊，点这个汉建，然后再点角撑板，点角撑板在左侧，把这个角撑板的水平距离和数值距离都改成一百。嗯，改成一百之后，他让你选择支撑面。好，你选择第一个圆柱面，再选下边这个圆柱面。好点，左上角的对勾， 这个教程版就出来了。呀，这太厉害了，太厉害了，你就是你。还有没有这种可以重复观看的视频课程啊？我还想学习其他的这种像凳子一样的。这种案例 当然有，我现在正在给大家录制一套 sw 软件习题案例课程，你把下边这个文件夹打开好，然后点到案例图，你现在所看到的每一张图纸都有高 新的视频讲解，你再往下滑，还有更多案例非常多，这些案例都有对应的视频。然后你再把视频文件夹点开，你现在所看到的这个视频就是老师我本人亲自讲解的 课程，你在手机上能看，在电脑上也能看，可以快进，可以后退，没有时间限制，长期有效的。最关键的是，这个案例课程还是持续免费更新的。 那这课程贵不贵啊？这个课程现在我已经放在了左下角。小黄车，你现在去帮我们学习，只需要四十九， 但是这个价格会不断的上调，因为这个课程每天都会增加，每天都在更新。那现在你报名四十九，后期不管老师更新多少节课，你都可以免费观看，没有其他的费用，想学的话，赶紧点击小黄车报名学习起来吧！

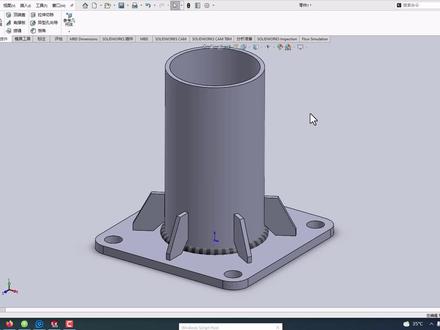

08:17查看AI文稿AI文稿啊，这节课我们来学习一下 sorry the work 里面的焊件，焊件里面的脚撑板，就这个脚撑板和焊缝的一个使用方法。 好，下面我们开始来制作，我们新建一个， 新建一个零件， 我们选择砂石图，会支持我们的那个零件，我们选择几层工具， 按着跟住键选择这两张边。 先擦，先等 编长为两百。好，我们为他打个演讲，演讲啊，化石， 我们选择四条，四个顶点， 确定， 我们在后置一个圆， 我们按住看作键，同时选择四个圆， 真他妈香的， 我们选择智能尺寸，远的半径拿死， 我们选特征，大声吐痰十就可以了。好，确定 我们剪在上面他的位置， 或者是一个圆定成大小，按， 使劲为一把，拉伸，拉伸为两把，我们选择一个薄臂，我们看到好，这个薄臂是向内的。好，我们选择这个箭头，现在反方向向外， 香吧。啊，薄碧的厚度为一物。好，确定。 好，下面我们进入我们的焊接里面，如果没见到焊接这个插件的话，我们可以点击我们那个插件里面把它激活。 好，我们点击焊接，我们进入焊接的那个设置，焊接这里面有个角线板，我们选择角线板。 小肩膀需要选择两个面，我们选择这个圆柱，还有我们底面 他有两个轮廓啊，一个三角形的，一个梯形的。好，我们看一下，我们选择梯形 下面我们定义他的那个甲醛板的一个位置，位置的话我们可以以多种方式来选择，比如说我们 这个面啊，这个面也可以选择这个面啊， 还可以选择我们有那个啊，上视图啊，前视图啊，很方向这一块。 好，我们选择这个面轮廓，这里面还有几个参数，首先 第一啊，以及是上面损坏它的长度啊，看看它，我们分别调整 这套角度， 这是三角形啊， 好，你再看一下，这个是为我们这一块啊，进行一个倒讲。好，我们假如没选他的话是没有倒讲了，我们选择他有个倒讲。 好，甲，等下我们的正面来做个焊缝，焊缝好好甲，他有两个参数啊，也是第五又第六，我们可以看一下。 好，那我们啊全部好，做好之后，你确定 现在我们点击侧正，我们为他做个圆正填周正练方向， 我们想家 实体，实体，我们选择我们的那个夹撑板 啊，三百六十度，我们建立六个实体。确定 好，最后一步我们要做啊，我们的这个焊缝，我们在这里面用焊条焊一条焊缝，使它更加牢固，我们选择我们的那个焊接里面的一个焊缝 汉服里面有两个参数，一个是焊接几何，一个是焊接路径，我们选择焊接路径，路径的话我们选择我们这个啊， 这两边焊缝的那个大小啊，焊缝大小我们选择五毫米。 好，我们点击确定，这样我们的亢奋就已经出来了， 如果没看到焊缝的话，我们可以选择我们的这个影视显示项目里面隐藏啊，这里面有个啊，焊缝的那个标志，这里面查阅焊缝，好，我们点开它就可以看到了。 好，这节课我们就主要学习我们焊接里面的一个角圈法和焊缝的使用方法。

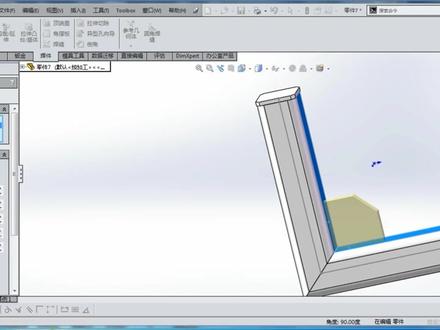

01:56查看AI文稿AI文稿顶端盖与角层板的使用，首先呢，我们在上视图呢，呃，绘制一个草图， 焊件，结构构件啊，选择啊，我们选择一个方形管实取线， 设置好大小啊，生成这样的一个结构部件 啊，使用顶端盖工具吸取， 那在这个位置上可以设置他的方向向内还是向外？设置厚度，那么他的厚度比率 数值越大，那么他的整个的这个顶端盖的越小，那如果我把它归零啊，就和原来端口是等大的啊，在选取这个表面 啊，这两侧呢，加上一个顶转盖，角成板的使用，选择两个表面 啊，生成一个角成摆两种形式，一个多边形的，一个三角形的，当你选择了不同的形式之后，他会出现相应的参数，对照这个图例，我们可以进行调整 啊，可以设置他的位置， 最终生成啊，这是这两个工具的使用方法。
17无为的力量
06:49查看AI文稿AI文稿大家好，欢迎大家来软件自学网学习。好，今天我们来继续讲解一下新的知识点，好，点击零件创建 一个新的零件，今天我们要讲解的是仿金脚趾甲，仿金脚， 接下来他是针对啊，比较薄片的板筋呢，加一个支架固定的这样的一个概念，比如说这个 就为五十啊，然后呢再乘以这个五十，这个我随便说，只是我告诉大家方法，退出一下。 呃，草图，呃，板筋的厚度，这个是零点五对，然后板筋的方向一 收了，一个三十吧点，确定好，这是一个钣金件，一定要注意啊，他是一个整体啊，才能加，如果是分开的话，他两个零件组合的话是不可以一个，一定要一个钣金面。好，再 这里选择板筋脚支架，选择要加的面，比如说选择这个面和这个面，对吧？这两个面要加一个这样的板筋键，那么系统默认的， 系统默认的点，那在这里他有一个等距对不对？他肯定有个等距吗？你选择反方向，反方向行不行的？不行的，所以大家注意这点啊，大小二十啊， 距离指的什么？从这个位置到这个的位置为二十啊，那么我们也可以选择十五，对吧？都可以。好， 然后下面的这个轮廓轮廓我们可以看一下哈，轮廓在这里呢，是缩进的深度，指的是这个缩进的这个深度啊，比如说我们可以设置大一点，输入一个二十，那就会更大一点，是吧？ 缩进的厚度为二十，如果还更大三十，你就缩进个三十，对吧？好，点击轮廓轮廓，他就设置这个的啊，比如说第一， 我们来看一下哈，这里有一个第一的宽度啊，这是 是往上的第一的宽度，指的什么呢？指的是我们从这个底面到上面这个距离为第一， 第二的宽度就是这边到这边的宽度，对吧？啊，当然可以勾选要第三的宽度，是吧？好，也可以选择一下，一边 长一边短，选择矩形的形状，也选择圆形的这个形状是吧？好，然后 宽度在这里啊，别设置这个的宽度，这个呢是设置什么？这个零件的这个凹槽的这样的一个整体的一个宽度，比如说我们输入时结实的宽度，还有我们的这个厚度缩进的厚度，包括里面要不要斜角啊？ 斜角，一般来说像我们这种冲压的肯定要斜角，这样产品也好做一些，对吧？啊，有，有，外部要不要导圆角？外部如果要导圆角，你选择一个，比如说，啊啊，这是外部导圆角，还有内部导圆角等等，这些 俺给全部预览效果赞，就是什么全部预览的赞的一个完整效果好，设置好之后点下确定，大家注意哦， 在这里有些是什么偏大的对不对？所以我们选择说近的尺寸，你看这里就偏大了。对啊，好，这里 这里的尺寸啊，拔外用就不需要啊，比如说你如果拔膜的话，可能太大了，一个一啊点 确定，看一下，有与厚度值不正确缩放相同啊，这个 这个值有点太大了，一对好，点下确定，然后我们就可以看得到这里会凹下去，这个产品间会凹下去，然后呢这里会凸出来啊，这个就是我们钣金支撑架的这样的一个讲解。 好，然后我们大家注意，不是所有的参数都要去改啊，这个比如说像这个缩进的厚度啊，只能一，当然选择二也可以啊，点确定 对吧？那刷镜的这个厚度呢？就是二啊，选择他，那么这个斜角，比如说你这个拔模的角度设可以设置宽一点，对吧？好，点击 一下这个确定，对吧？这里面窄，外面比较宽，明白吧？好，要不同的这个效果，我建议大家呢多设置一下。那如要不要倒圆角，如果倒个圆角你就选择他确定 啊，我们选择确定，那么你就可以看得到这个外围的这个呢就进行了这个导圆角。好，内部的要不要导圆角？如果你要内部的要导圆角，选择确定， 看这是里面的看没有，他也形成了这个导圆角的这样的一个效果。好，那 如果有需要的话要加这种支撑的话啊，撑版的话，那么你都可以这样添加啊，都可以这样添加。好，本节课我们讲解到这里，再见。
