如何把igs转换成sw

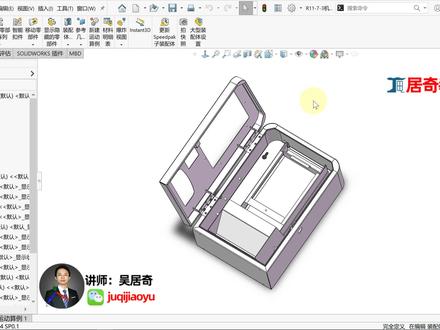

这节课说一下我们这个 solo 导入 stp 或者 igs 的一个异常的问题啊，就有些朋友他跟我反馈说导入这 stp 开启就是取消勾选再导入这里，取消勾选三天 interconnect 的时候呢， 他就会导致文件缺失，一般情况下很少会发现这种情况，如果说真的缺失了，那就是你的电脑的配置不行啊，反正我是从来没遇过默认是勾选的，我们建议不要勾选，这样我们可以单独的保存装备体的那些零件出来啊。 然后现在如果说你勾选了，勾选了，我们点确定？我先重新现在看一下这里啊，这里的一个状态， 他是有很多零件的，是不是？如果你勾选的话他是没有的，我做一个演示给你们看一下啊。我先把这个软这个 sgp 或者 gs 直接拖拽进来， 来， sorry was 这里。然后勾选了之后呢，他其实是针对我们一些其他软件格式的点击否，这是我们看下这里他只有一个了，看到没有？只有一个，而且是有那个绿色镜头的，下面这里都是实体的，看到没有，所以他们是不一样的概念啊， 勾选的话它就是就实体，如果说你这里勾选它正常，不勾选的话它就异常，这时候选择它鼠标右键， 那你在这里的话选择我们这里的断开链接，断开链接啊，点击四，这时候就恢复到我们之前的那种多实体状态啊，但是他不是装备体， 他就将我们这个装备体变成了多实体零件。注意下这个细节啊，就是这个是万不得已的做法，如果说提示异常 啊，本来它是一个装备的嘛，你这样搞了就变成了一个多实体零件啊，这就是我们这 stp 导入异常的一个解决办法，以后呢你们可能会遇得到，所以这里的话呢就做一个解释说明。 建议啊，建议勾把这个导入这里，把这个取消啊，要不然的话他本来是装备点，你把它搞成零件很麻烦的啊，你要注意你要把它取消到勾， 这个才是我们正常的一个导入的一个流程，导入 stpigs 他才能够正确的读取。是装备体还是我们这个单独的保存出去啊，要注意下这个细节， 这才是正常的一个状态啊，一样的东西把这个样式枪落在兵线上色啊，这装备底料就是好处理一点啊，谢谢观看。

igs 文件转钣金键报错怎么处理？设计术，对准零件，按右键选断开链接， 再对准零件，按右键输入诊断点，尝试愈合所有出现绿色打勾，点击转化到钣金点一下这个面，点击采集所有的折弯打勾， 点击涨停，看看效果就搞定了，你学会了吗？关注老万主页，有更多精彩内容！

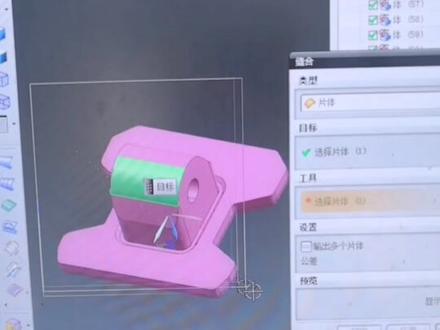

大家好，今天给大家介绍一下 igs 的这种片体怎么来转换成实体。你看这个是很多很多的小片体啊，几十个，几百个，那么可以通过一条指令，也就是组合里面有一个缝合，缝合呢，他就是把片体缝合成实体，但 但是并不一定是实体的哦，他有可能缝合起来是片体。那看你这个题有没有问题。第一个选择目标片体，然后呢，把工具片体给他框选起来， 在先来进行一个预览，不要点确定啊，在预览的过程中，这种边界啊，说明是有问题的，有交叉或者有间隙。 最简单的一个方式呢，我们可以通过调节工差来，嘿， ok 了，确定再给他进行一个一餐。现在呢就只剩一个题了，而且呢，我们点一下求和可以选中了， 求和可以选中的就是实体，这个是最简单的一种 igs 的片体缝合成实体的方式。

大家好，像这样一个风扇叶片模型如何来绘制？建模思路很简单，跟着我的步骤来，你也能学会。我们直接点文件，点击新建，选择模板，选择上市基础面，点击草图绘制，选择原命令，绘制任意圆，点击智能指令，约束直径为六十，回车确定好， 找到拉伸凸台参数四十，两侧对称，点击确定，选中底部端面，找到我们的参考几何体下面的基础面，参数为五反转等区域，回车，确定好，新建我们的基础面一，点击草图绘制， 找到我们的转换实际应用下面的交叉曲线命令，选中柱面，点击确定，点击确定好，选中建筑面，一做隐藏处理，找到特征，找到我们的曲线命令下面的螺旋线 参数，我们选中为高度与圈数，高度三十零点二圈起始零度逆时针，点击确定。找到右视镜面，点击草图位置，选择直线命令 会制这样一个形状，这里注意只需要会制形状即可。好，选中这条直线作为勾线处理框，选整个草图进向实体，点击智能尺寸，约束长度为五一点五，回车确定好。同样呢，约束这条直线长度为五， 约束它的水平长度为一百二十，回车确定好。 es， 这要选中中点，按住 ctrl， 选中螺旋线，穿透约束， 找到特征，找到扫描命令轮廓，选中文件参数呢？我们注意选项下拉取消合并结果，点击确定，选中上市基础面，点击草图位置，选择直线命令，从原新出发会至这样几条直线。 esc， 继续我们的水平，绘制一条直线，继续绘制这样一条直线，三条直线绘制完毕，选中这个边线，转化为实体应用，同样呢，选中它作为勾道线， 点击智能尺顿约束这两条直线的夹角为二十六度，回车确定好，点击剪裁实体，采取我们不需要的边线， 点击确定，找到圆角命令参数给定为五十框，选这假角回车确定参数再次更改为三十回车确定框框，选整个假角一二 c 取消，点击确定好， 找到特征，找到我们的拉伸切除命令，这里勾选完全贯穿为两者反侧，切除好，找到我们的特征，这里取消自动选择，选择我们的上面，点击确定， 找到我们的圆角命令这里我们选中我们的第四种类型啊，选中上面，然后第二个面呢？选中这个圆角面，那么第三个面，选中底面，点击确定。 制作圆角。圆角完成之后呢，我们找到前视镜面，按住 ctrl， 选中右视镜面，找到我们的参考几何底，几种轴，生成我们的几种轴一，找到圆周正列，命令 这里方向为基轴轴一，那么参数这里为四个，这里选中实体，点击我们的实体命令，点击确定， 然后选中上端面，这里注意基轴轴一做隐藏处理啊，避免影响我们做图。选中上端面，快速草图绘制，选择圆命令，从圆心出发，绘制这样两条圆，点击智能指令约束大圆，指定为二五十 小圆，直径为二十，回车确定好，点击侧身，找到拉伸切除，这里选中给定深度参数，我们给定为三十五回车确定回车确定好， 点击我们的导角命令，这里参数给定为一毫米，回车确定，选中我们的上端面，回车确定好，转动视角来到这个端面呢，我们点击圆角命令参数，我们选中为第一个类型，给定为两毫米回车确定选中上端面回车确定 圆角倒角制作完毕，最后给他做一个上色处理，这里点击我们的自动上色红命令，那么可以选中我们需要的颜色去绘制，这样呢我们的风扇模型就成功的制作出来， 那么这里这个图形做一个隐藏处理，显示类型更改为第二个类型。以上呢就是我们风扇叶片模型的绘制，看完这个视频，希望大家可以自己去动手操作一下。

大家好，欢迎来到北京融汇智通的技巧分享栏目，今天分享的内容是外部导入的多实体零件如何拆分保存，如何将多实体零件进行拆分保存并生成装配体呢？首先 我们先导入一个中间格式的多实体文件，将其与外部断开，可以看到这个零件有两个实体， 那么它就是多实体零件，而这里的输入一和输入二我们能不能将它拆分开呢？答案是可以的， 我们可以利用保存实体命令将多实体零件中的单个部分拆分开来，也可以将整个多实体零件转换成装配体。在实体处右键选择保存实体，或者在上方插入，按特征按保存实体。打开命令， 在左侧侧边栏勾选所产生的零件，前面的方框就是选择该实体。双极所产生的零件中的标题就是保存该实体并重新命名， 也可以选择自动分配标题，自动分配标题就是按照实体名称来命名零件，也可以勾选下方的装配体，浏览到保存位置，给装配体进行一个新的命名。等待中， 前期设计用多实体搭积木，后期用装配体管积木，而这个功能就是帮你把积木块瞬间拆开并摆好的神奇工具。感谢观看，别忘了关注我们，获取更多设计技巧，看行业资讯！

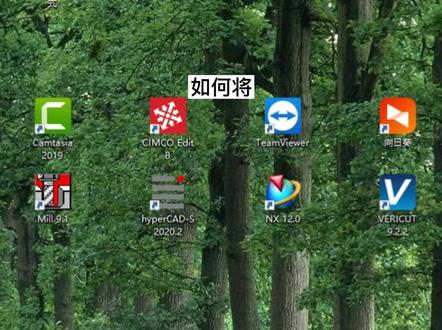

如何将 three l 文件转换成 s t e p 或者 i g s 格式？我桌上有一个 s t l 文件， 现在把它转换转换成 atp 格式的。 我们打开 st lst p 这个工具软件，文件打开， 导入 stl 文件，找到这个文件， stl 文件打开它进来之后直接文件导出 igs 或者 stp 格式，选择 的桌面输入一个文件名，两百保存 成功，成为 app 模型，说明成功了，找到这个两百 three 打开 正在转换， 现在已经成功转成了 sdb 格式的。

这个视频教大家一个 solidworks 的 神操作，这里有两个零件和对应的两个工程图，我们利用一个工程图来 快速创建相似零件，首先打开这个工程图，然后再点击文件另存为，然后在这里点击包括所有参考零部件，然后再选择高级， 在这里就看到一个零件和一个工程图，选择查找替换跟零三，替换成 ppl， 跟零四全部替换关闭，然后应用保存所有，然后关闭。 在刚才的目录下多了一个零件和工程图，还这个工程图，这个图号还是原来的 p l 杠零三，我们先把它转换成 p l 零四，这里修改为零四应用。我们再再回到这张工程图，刷新一下 符号就变成 p l 幺零四，我们修改这个尺寸，二百五，这个尺寸我们修改为八十，刷新一下，在这个零件图里面，这个长度变成了二百五，这个宽度变成八十，这个模型就变成了 工程图里面的尺寸，这样一个新的零件就建成了。学会了吗？关注我，学习更多技巧！

锅盖妹教你多实体如何直接输出 i g s， 打开一个多实体，在博士工具中点击强制重命名多实体，打开当前模型的文件夹， 点击差多实体，点击选项只勾选 i g s， 点击当前模型，点击开始。 在多实体拆解文件夹中可以看到生成的 igs 文件，私信我，免费获取插件。

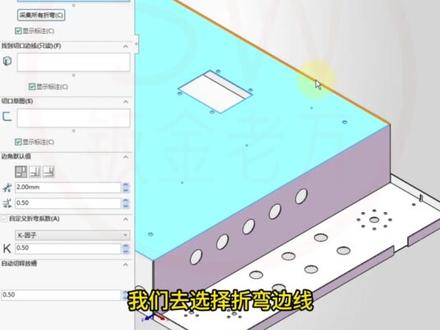

先看做好的效果，是可以进行正常展平的，而且呢用插入折弯或者转换到钣金都是可以的，下面我们来解决一下这个问题， 粉丝遇到的问题，就是说老万我已经转成 s t p 了，已经用斜修方法暴力处理了，为什么他还是不能转换到钣金呢？看效果，钣金转换到钣金，选择这个面可以看到出现问题， 当我去选择这里的折弯半径啊，修改一下，我们去选择折弯边线，可以发现 会弹出各种问题，导致无法生成，那这边没有变黄色过来啊，表示他就不可以可以看到无法找到折弯，这是用转换到钣金处理， 当我们用插入选择钣金，用插入折弯的方法选面啊，折弯系数这也都设置好啊，折弯半径呢，我们改小一些啊，改小一些，零点五点击打勾， 同样会展示报错的情况啊，还是会有报错情况。那么邪修方法不管用了怎么办？那说明你不够邪修，也不够暴力，我们就更加暴力一点啊， 他的问题其实很简单，就是这个折弯释放槽太小了，我们只需要把释放槽切大就可以了，第一个是这个面上一共四个角要切出来，第二是翻过来这一个面上也要切释放槽，切大一点就可以了。我们来 操作一下草图绘制啊，绘制一个矩形，像这样我们可以稍微给大一点，这边给到四个毫米 把这边也是四个毫米得了，设置成相等，在这个角上也是一样会制矩形啊，切到这个位置，设定四条边相等， 跟这边的大小是一样的，那觉得是有点小啊，我们给大一点，造型呢，做浮夸一点，做到六个毫米，下面的做法相同， 可以选择这个中心线，镜像下去也行啊，但是这个模型画的是有点问题的，我们先不要去镜像，等一下直接去用草图约束就可以了。 好，这边相等，选择边线，选择这一条相等还是他 从下面这里相等，做特征拉伸切除， 切除的时候我们要切的比他大，选择点进深度方向，不需要点到。呃，四个毫米，点击一下打勾，可以看到这里被切掉了， 在对面的做法一样，草图绘制也是去做拉伸切除， 通过这个边画下来，四条边设定成相等，尺寸大小同样给到四好，之前给的是六，给到六 好，下面这里呢，做法相同，边角矩形好，连到这个点，设定四条边相等好，再把这个角切一下， 四条边相等设定他的尺寸跟这里相等，那还有一个角。 同样的道理，添加上相等的几何约束关系。选择拉伸切除 也是切四个向下点击一下打勾好，全部切完之后，接下来我们分别用转换到钣金和插入折弯来操作一下， 点击插入钣金，选择插入折弯，选面，设定好折弯系数，点击打勾 可以看到没有任何报错，也没有任何问题，展平也是 ok 的。 好，将这里的插入折弯给他压缩起来，用转换到板筋来操作一下， 点击转换到板筋选择面，选择折弯的边线啊，我们放大一点去选，那可以看到这次也是可以正常的。呃，去进行选择了 啊，钻边线选择他，再持续去选其他的钻边线啊，一直去选，选这边，再选择这里，再让他折上来， 这边放大一点，慢慢来啊，这个没有这个时间限制的啊，慢慢选就 ok 了。还有就是这边这边一起上来了， 还有一个是向下的，这个边线选到了吗？选到了啊，点击一下打勾可以看到转换到钣金和插入轴弯都可以正常处理了。 那么关于这个弓箭，他的问题实际上就是在这里，这个示范槽呢，是错误的 啊，或者说切的并不够大，这就是他的原因之所在啊，这个示范槽没有切好啊，也不够大， 看这里呢，他只是切了一边，这一边呢并没有伸进过来，这里会有一个折弯进去，导致两边会干涉，把适当朝加大，以后不管你用插入折弯还是转换到板筋都是可以正常处理的。 当然目前在这里呢，我做的非常浮夸，是为了节目效果啊，你学会了吗？关注我，在我主页有更多精彩话读内容。

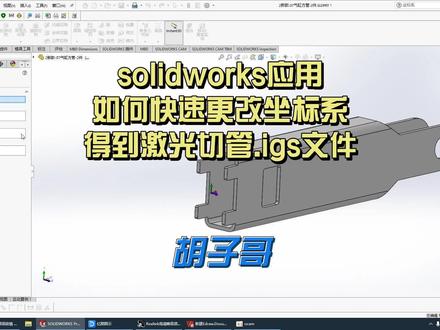

好，大家好啊。呃今天来讲一讲这个我们在日常的激光切管加工过程当中经常会遇见的一个问题，就是说如何去更改呃零件的坐标性这个问题啊。嗯 网上呢，网上的一般的教程是让我们会走一一长串的整个这个啊，更改关于更改坐标系一长串的这个呃步骤。但是我们实际激光啊接管加工过程当中呢，其实用不着这么复杂，复杂 就是只需要从这个步骤到这边就可以了，这个步骤就可以了。这是什么意思呢？你只要因为什么呢？客户他一般拿过来的这个部件啊，过来加工的啊， 五克斯的零部件，呃零件的话他肯定可能是从整个装备体里面直接把保存成呃零件，或者是从这个呃一个大的结构件结构焊件里面去呃呃另存为这个实体的一个 零件，那么他的这个坐标系呢？是用用了一个很原始的一个坐标系啊，他不是利于不利于就是我们激光嗯切管加工的时候啊，排量系统进行排建 啊，那么这个时候我们就必须要更改坐标系，那么我们我一般呢建议是从直接走步骤一就可以了，当然的话呢啊有些可能会要用到这个呃这个零件要做一些其他的用途，但是必须要更改一个新的坐标系， 那么这个时候呢啊我们就走这个步骤二，步骤二啊步骤二，那么到了步骤二以后呢，这条通路走完以后其实也还还是可以导出来导到这边来用于这个激光切割加工啊，做这个 igs 的这个格式的文件， 那么啊至于怎么做这个新建的坐标系呢？那这一块呢？我分啊，放到这个第三部分进行讲解。那么首先第一部分啊，就是最简单的贾定书，我们从这个地方开始出发啊，我们从这个地方开始出发第一部分啊，啊，我们已经有了一个这个啊，新建 的参考坐标系和原始坐坐坐标系包含在一起的一个零部件啊零件。那么我们怎么样去导出一个 x 呃文件呢？这个地方是需要注意的一个注意点，就是说我们只要在这个导出的选项里面做一个设置就可以了，那比如说我来演示一下啊啊， 这个呢，就是说我们已经做好了一个，呃，新建的一个坐标系啊，这个坐标系呢，往一轴的这个方向是跟这个管材的这个呃长度的这个方向是一致的啊，这个是符合这个激光切割啊排量软件这里面的一个要求。 那么至于其他的两个坐标坐标轴其实是没有关系啊，没有关系，那么我们已经有了这个新建的这个坐标型号了。怎么办？我们只要在这个打开这个选项啊，打开这个选项， 在导出导出这里面，你看这边有 ig， yes， 这个啊，我们选择这个格式文件，那么 在这个默认的这个输出坐标系里面呢？啊，不要选这个默认啊啊，让我们要选这个我们新建的这个坐标系一啊，你新建的这个坐标系一，然后确认， 那就说这个坐标系一是我们新建的后期添加的一个参考坐标系啊，和后期添加的一个参考坐标系。如果这个这个坐标系看不到，那怎么办呢？在这个小眼睛这边啊，隐藏上写着项目这边你要把这个关于坐标系打开 啊，甚至可以把这个圆点也可以打开啊，这样的话就可以看到啊，可以看到。好，这是讲的这个啊，那当然，这个我还没还没走呢啊，呃，然后另存为另存，为什么呢？然后你在这边选选一个 izs i g s， 就是这个 ig s。 好，然后点击保存啊，点击保存，比如说我妈 还是用这个秘密啊， igs 保证这个保证完了，那么这个时候这个文件点 rgs 的这个文件就可以导到这个排列系统里面进行排量了啊，排列系统是可以识别的，哎，那么好，这是一个 另外一个，就说我们讲的这个步骤二，步骤二是什么呢？就是从刚刚我们既包含原始坐标系，又包含这个新建参考坐标系的这个零件中间，那么我们干嘛呢？我们要在这个保存的时候保存成什么呢 啊？两个注意点，第一个是也是跟这个一样，我们要设置一下啊，保存的坐标是要输入的，输出的坐标系是新的，这个我们自己新做的这个坐标系设置方法是一样的啊。另外一个呢，就是说我们保存 完成这个，呃，要保存成一个实体，用这个 part sorry 的啊，点这个，呃，叉叉 t 文件啊，去保存，要保存成一个实体，然后呢把这个保存成的这个实体呢， 再次进行打开，打开成一个，打开并且识别识别成一个新的啊，没有命名的一个，但是用于基于这个新建的这个坐标系的啊一个零件，然后再把这个没有命名的这个 新的坐标系的这个零件，然后给他命名保存成一个只包含有这个新坐标系的这个零件， 然后基于这个新的这个做作系列这个零件的话，那么我们可以做两部操作，第一步呢，可以直接导出，导出成这个 igs 零件，对吧？那么这样的话可以用于这个排量，还有另外一个用途呢，就是让你可以用于其他的一个加， 或者说其他的一个就是设计识别等等，对吧？那我们这一步呢也来操作一下， 就比如说我们现在这个也是一样，我们现在已经把这个新的组合器给 ok 搞定了，那么接下来怎么样呢？接下来我们也要呃，设置一下，也是在这个选项里面，还是在这个导出， 导出什么呢？我们这边要这个勾选一个这个拍摄 son， 拍摄 son 就注意输出的这个坐标系啊，我们还是要选择这个我们自己新建的这个坐标系音，好， ok， 确认， 确认以后呢，那么我们这样开始另存为，另存为什么呢？另存为，那我们这个时候也要注意的另存为的格式是这个二算的点查查框 t 或者查岗币啊，我们就选这个，当然， 当然你也可以在这个地方啊选项里面再次确认一下，好，是不是这个做的细音啊？ ok， 是的啊，没关系， ok， 确认就行了，那这个时候呢，那我们就直接保存，保存还是保存在桌面啊？ 好，完成了桌面以后呢，我们会看到这么一个文件夹啊，这么一个文件啊，啊，就是你看啊，是一个点插缸 t 的一个文件，那么这个时候呢，我们双击好，他说是要整的吗？是 啊，我们点进去，这个时候呢，他是输入诊断，我们打勾是特征识别吗？啊？是我们要特征识别，您看刚刚输入的是一个实体，对吧？啊？这个时候呢，开始他要识别识别是什么呢？你可以把这个体积拔毛什么都勾选上啊。呃，标准的这个特征啊，或者说你可以选这个 特征也可以啊。呃，一般的话默认什么都不用改，然后点击这个，下一步好，他就开始自动识别圆角经拉伸特征等等一切特征啊。好，识别完成之后呢，那么之后我们打勾 打勾，那么这个时候呢，他就自动生成一个你看没有命名的一个心灵剑，没有命名的一个心灵剑， 但是呢这个时候他的这个显示方式啊，我们可以把它调一下啊，给他带边线上色啊这么一个模式。你看啊，这个时候呢他的整个这个坐标系就完全跟我们这个一致了，你看 华爱是跟这个，呃盐管材生长的方向是一致的，然后 x 轴是这个华爱，呃，这就是这个啊，跟原始啊原始的这个零件我们来打开看一下啊，原始这个零件我们打开看一下， 那原始的这个零件 x 轴是也这个，呃管在生产方向啊，对吧？ y 轴是这个在上下，那管在这个宽度方向，那么新建的这个零件是什么呢？新建的，呃， 我们刚刚识别出来的这个零件就是跟我们的坐标系新建的坐标系是一致的， y 的这个 y 轴的方向是跟这个管材的生长方向是一致的， c 轴方向是在这个零件的这个宽度方向，对吧？那么好，我们把这个零件 要保存一下，保存成什么呢？保存成这个，比如说，哎，我们给他命名一下三，对吧？好， ok， 还是保存成这个，呃，怕成绩啊？ ok， 保存，那么这个时候 就 ok 了，这个零件就不算了，我们可以看一下啊，啊，这个零件，这个零件的话，这个零件基于这个零件的话，一 我们可以也可以用这个零件来导出啊，成为另存为啊， i x 格式，那就另存为 i x 格式过过程当中就不需要在这个坐标系这个设置了，那么因为它使用的是我们已经修改好的这个坐标系， 那么还有另外一个用途呢？就是作为其他的一个设计啊，直用啊，就是走到这一步啊，两个用途，那么好，我们来看一看啊，接下来我们来看一看这个 怎么来新建一个坐标系呢？怎么来新建一个坐标系呢？我们来看一下啊？啊？ ok， 我们先把这些之前做的这个都给他关掉啊， 都给他关掉， 然后我们把这个还是用这个打开啊，打开，我们把这个给他打开，这个里面已经有坐标系了啊，那没关系，我们给他这个，给他给他擦掉 啊，给他直接删掉，直接删掉，删除完我直接给他删除，我们重新从头做一遍。 ok， 那原来的这个坐标系是这样的，这个方向是 x 轴，那么呃，这个方向是这个 y 轴， 那么我们设计需要这个激光加工的时候呢？一般是啊，管材的这个生长方向是挖一轴，那么也就是说我们要把挖一轴定义到这个方面去，对吧？首先我们确认一下啊，这个官越坐标系没打开啊，打开了，然后圆点也没打开啊，圆点也可以打开啊，也可以不打开啊， 因为什么呢？嗯，现在在这个案例中间，呃，圆点我们是可以用的上的啊，但是有的时候啊，他有可能整个这个零件，他的这个圆点 根本不在这个零件中间啊，不在这个零件可能是在零件外边，是吧？然后他的这个整个坐标系统啊，是很乱的，那么这个时候不打开也罢啊，不打开也罢，那么 ok， 我们现在打开了 以后呢？我们要干嘛？我们要去新建一个坐标系，在哪里呢？在这个特征下，我们可以看一下参考坐标系啊，参考几何几，我们可以 点击一下这个作品。那么针对这个的话，我们现在这个，呃现有的这个零件的话啊，形状是非常非常好， 好，好在什么地方呢？他没有一什么斜角，对吧？如果是他光光是这两边都是斜角或者圆角的话，那你这个时候你得画一个呃，参考的一些草图 啊，通过画出参考的这个草图来确定啊，这个坐标轴啊，比如说像我们现在的话，不需要， 为什么呢？比如说我们这个，呃，原点，原点你可以不选择啊，在这个中间呢，过程当中你可以原理不选择，不选择直接生成的话，就是他默认的是使用原来这个原点。 好，那么我们也可以选择一号， ok， 选择这个圆点，好吧。啊？原点是这个圆点，那么利用他原来原点，那 x 轴是什么呢？ x， 呃，我们先定一个挖一轴啊，挖一轴，我们现在确认最重要的一个挖一轴是这个生产方向， ok， 挖一轴，那么我们再确 进一个 x 轴， x 轴， x 轴的话，我们可以选择哎这个方向， x 轴，对吧？呃，那我们可以看一下往外轴是这样子的，那我们也可以来反转一下，反转一下方向， 包括这个地方也可以反转一下方向，对吧？那么这个时候就，哎，很好了，也就是说，哎，呃， y 轴是， y 轴是这个地方，好， ok， 然后 x 轴是这个地方， c 装是这个地方， 当然你可以翻转方向啊，翻转方向都可以的，没，没有关系，没有关系啊，最重要的是这个挖一轴一定要是沿着这个管路的管材的这个生长方向去做就 ok 了，好吧， 然后那我们这样选择好了以后呢？ c 轴，它是这个，呃，基于你 x 轴 y 轴确认好的一个方向以后，它自动会生成的啊，自动会生成的，那么 ok， 好确认。哎，那这个时候就非常好来 x 轴啊，对吧？呃，我 i 轴 c 轴就已经确认好了，那这个的话就是一个坐标系的一个建立的方式，已经这个坐标系已经建立好了，建立好的话就是 你已经得到了一个包含有这个新建坐标盘，新的这个参考坐标系的一个呃，零件，那么我们可以直接点击一下保存就 ok 了啊，保存就 ok 了，那么干嘛呢？ 接下来的话就是说啊，就是我们可以做步骤一啊，直接去导出 igs 格式文件啊，注意这个设置好这个导出的这个坐标系， 然后也可以做这个步骤二，去得到一个含有只含有这个星座标系的啊，一个零件啊，要么你用于这个导出 ijs， 还有激光加这个加工，要么去用于其他用途，对吧？好，那么整个的话就是，呃，这个步骤的话 就是有这么多步骤，反正可以这样的话，整张这个图的话，我建议就是大家如果说新手的话可以这个截图保存或者说收藏一下这个视频啊，大家就是以备不时之需啊，可以去看一看，对吧？好， 就到这里啊，谢谢，拜拜，保留吧。
