tekla模型上的构件不显示怎么办
复杂节点时 tikla 的 特殊显示方法，这是某酒店的 s u 模型，里面有部分造型柱特别难做，就是右侧这部分斜的便结面六边形柱， 这部分对于结构施工图来说，很难实现尺寸的准确表达。在进行生化的时候，不仅要结合施工图的结面信息，还要结合草图大师的形状信息 来看下结构施工图还是比较复杂的，但缺一些定位尺寸。结构虽然给出了受力， 但形状信息也把握不准，按结构的意思放样出来，还是和草图大师模型对不上。 一些隔板在柱子便斜之后，折弯处会产生一定的转角，而不是像结构图那样仍能照应上变幅中点的标，高级位置也与建筑不一致，这就需要套入 s u 模型的三维信息。这时调整后的样子 好了，开始说今天的重点。 tcep 给了四种显示模式，对于这种内部比较复杂的构建，仅仅靠这四种显示模式实际上是不能满足大量的可适化需求的。特别是内部异形且较丰富的构建， 怎么能让内部零件也能比较清晰地显示出来呢？可以把需要特殊显示的零件做成节点，这样就有四乘四，也就是十六种组合， 也就是说这种方法可以扩展出十二种显示组合。想看内部零件叫外部零件的相对关系，可以外部线显虚，内部显实。 快捷键是正常， c t r l 加一二三四节点 shift 加一二三四，有时候会出现冲突，调用出现问题可以再显示面板修改，这里为了直观表达，通过显示面板修改来看下效果， 可以看到内部的异形键相对于主节面的关系还是表达得比较清楚的。平面异形板好操作，三位异形没有厚度的板也好操作，但板一定是有厚度的，就涉及到一个板后避开主节面的问题。 板厚薄的话可以不用考虑板厚，如果是四十五十就必须考虑了，但是这个厚度方向想避开的话比较麻烦。打出来垂直于切板方向的剖面显示一样的话极难辨认，极容易识别错误，而且错 有了这个方法，无论是在三维还是在剖面途中，都很容易看清哪块板是调整的，朝哪个方位调整， 最后通过快捷键调整下显示，大家看下效果。
粉丝238获赞1167
相关视频
02:13查看AI文稿AI文稿最近有粉丝朋友问好公摩代云的网页模型不能用了，现在该怎么办？今天我来给大家分享一个新的工具叫触摸大师，那么这个工具同样也可以和摩代云一样上传网页模型啊，接下来我来给大家演示一下 啊，以现在的这个项目为例，步骤和之前都是一样的，我再来带大家操作一下。点击输出 rfc， 这里选择所有对象，选择模型，点击输出， 然后打开我们的 fc 文件，就是这个 out 点 rfc 啊，然后我们现在打开网页 搜索涂抹大师，第一个就是涂抹大师 pptm 啊，点击进入，然后点击立即进入。好，我这里已经注册了，如果没有注册的可以去注册一个账号，进来之后点击我的涂抹 u 盘， 选择文档，这里点击上传。好，我们把文件拖进来后台点 rfc 拖进来。 好，点击上传，这里显示已经上传成功。现在我们再稍等一下，他需要转换一下，如果你是用微信注册的话，他转换成功之后会从你的微信上通知你这个图谋大师，转换他稍微需要一点时间，就然后升级 later。 好， 现在经过我们长时间的等待啊，我们这个终于也是转换完成了，这里显示流逝就可以转换完成了啊，我们点开这个文件看一下， 我们可以看到啊，和之前的模带云转换的基本上是一样的，也没有什么太大的区别，现在这样呢，我们就可以把这个模型分享给我们想发送的人了，我们来分享一下， 这里点击分享，或者在这里也可以啊，这里有一个分享，点击分享权限，我们选择永久啊，创建链接好，现在复制好链接之后就可以发送出去了，这个小技巧就给大家分享到这里。
91郝工详图深化设计

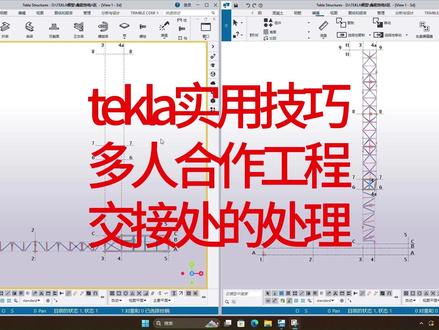

02:01查看AI文稿AI文稿hello， 大家好，今天来给大家分享一个太卡使用小技巧，如何将一个构建从一个模型复制到另外一个模型。 在实际的工作当中，我们经常会遇到这样一种问题，就是一个工程比较急或者比较大的时候，我们通常由多个人合作一起完成， 那以这个项目为例，这个项目我做这一段，另外一个人做这一段，那么在这两个项目的交界处，这两个柱子的处理就成了难题，比如说上面螺丝从轴线去多少，我这个板是如何做的？如果只通过文字的表述就显得比较苍白无力，也不好让人理解， 那么我可以把这两个柱子的构建直接复制到这个模型里面，那么这样就可以直观的显示出来。好，接下来我带大家操作一下，首先我们在这个模型里面选择这两个构建，我们也可以用这个按键直接选择构建， 然后按 ctrl 加 s， 给它添加一个状态好，这里随便设置一个就行，我们给它设置三修改一下，然后点击一下保存模型好，然后再来到这个模型里面，我们这里选择选择线复制 从另一个模型啊，然后我们找到左边的这个模型的名字， 然后这里状态选择三，就是我们刚才设置的这样构建的状态选择复制 好，我们看到这两个柱子就已经被成功的复制到了这个模型里面，接下来我们来看一下。好， 然后我们这样在做模型的时候，是不是就可以直观的显示到我们这两个模型做的有没有问题，交接的地方是不是搭接的合理，这样是不是就可以提高我们的工作效率，减少犯错呢？好，学习，更多泰国小技巧关注我！
83郝工详图深化设计
13:50查看AI文稿AI文稿还有一种移动的方法也比较优化，就是我们选中他，然后在这上移动，移动呢我们直接按参考点，我现在就是假设，那么你假设我们用选择摁的端点，假设你这个端点和你这个端点正好对齐的话， 我们也选 n 的。好，这就这就过来。这个这种移动的方式看来更好，或者是说你可以先把它移动过来，然后在在这个，在在这个局部上， 在这个局部上再再进行移动，可能就会更加方便，是吧？你可能再往再往上移一点，这个和这个就贴上了， 那么呢这个呢再往再再往里一点，那么你测量一下这个这个距离都是多少就移动多少，那么这个也很方便，那么这个就是，那么 这个你朝向呢？是比因为你这个朝向总体调整好了，也无非就差个 xyz 在挪动，挪动，所以这是一种，这是一种摆放的， 这是一种摆放的方法，这种方法呢？呃，虽然可实行，但是呢有点，有点，有点慢，那么我，我一般愿意怎么办呢？我一般愿意这么办，我呢我们先把它呢，把它，把它藏起来，把它藏起来，对，藏起来不用的。 那么呢这个我们到目前为止啊，我们把 solox 往泰克拉里插入，那基本就是这样的，没有别的更多的了，我们下一，我们下一个呢，最后一个做哪部分？做最后那部分做什么呢？我们把这个泰克拉的东西插回到 solox 里去， 他那里插到沙洛里头呢？是就是是这样，我的，我的意图是什么呢？我就是我把泰克拉泰克拉最后的东西啊。呃，如果你要是在做一些动画的话， 那么呢你肯定要要要把泰克拉模型插入到骚的 boss 里去，哎，你们在骚的 boss 里才能做一些动画的演示，对，那么纯钢结构呢，可能几乎没有什么动画的演示，如果是一些，那么一些其他的，你比如说你，你设计的是这些，这些比如说是龙门吊车， 哎，那么呢你做一个动画的演示什么的，而而你这个，你这个龙门部分骨架都是钢结构的画的，那么我的车轮是上来握手画的，传动上来握手画的，然后呢什么电控部分啊， 都是上了沃士化的，那么他们要结合到一起去，那么那么你就可以往上的沃士结合，那么然后是做一个动画给客户演示等等，这样的话呢你你就要面临一个要把泰克拉的模型转化到上了沃士去，这是一种，这是一种需求。另外一个就像我刚才的刚才呢，实际上呢，我如果觉得，我如果觉得 刚才的操作，我如果觉得我把这个车轮啊给他插到泰克拉里定位比较麻烦的话，我怎么办呢？我先把泰克拉的这个模型插入到 sology 里去，然后就把那车轮定位好，车轮定位好之后，我直接再反再反过头来，这时候再去插车轮，就是我用泰克拉这个模型作为作为，在 sologd 里作为标本， 把那个把那轮定好位在杀了。卧室定位是很容易的，大家都知道是会上卧室的同学都知道，但是这个配合是非常方便的，配合好了之后，完了之后，我再把那个模型里的这个其他的不不用了，删了，再把那轮重新插回来，就这样， 那么我们来，接着，我们来，我们现在来就是把太克拉里的模型的东西插入到少林沃克水的来，那么呢，那么我们呢？其实呢还是用，我们就还可以用 i fc 格式，我们在这里呢，是这样，我呢先，我们呢，就这样，我们先。哦，好， 我先，我先选中一个，在这里呢，我不想拳头，这里我明明有两个，我呢不用，不用拳头 插过来，我只要用其中一部分就可以了，那么这个功能是非常有，是非常有用的，因为如果你建立一个泰克拉模型，你整个是一个广州白云机场，那么呢，你这么大一个机场里头的赶件，这是多的不可想象，你不可能把所有的东西全部转化到沙拉沃克斯，让你转化一千零一夜，你也转化不过去，时间也花费不起。 我们呢为了说明问题，可以只转化局部，这是没有办法的办法。哎，那么我们就可以选，我们就可以选上一些我们要的，我们既可以框选，也可以单独选，在这里呢，这明明有两个件，我只要选择一个转过去就可以了， 那么呢，我们来转，我们转的时候是输出，输出，输出呢？我们，我们转这个，我，我愿意用这个旧的格式，新的格式你们 可以试验一下，我们转，我们转这个旧的 fc， i fc 呢？我们取个名字，我们取个名字叫一二三，可以叫一二三四吧，一二三四这个这个目录，要记住他在 i fc 里头的一二三四影子。 呃，名字完了后，这名的 i fc， 我们在这里啊，你输出的类型我这几个我都试验过，后来我觉得唯有唯一是这个叫 stofrikasen， 唯有用这个方式转出来比较好。好在哪呢？就是说你这个零件上的，比如说有俩孔，你只有用这个模式能把这两孔都带过去， 因为带过去是非常有意义的。你比如说将来我带到带到 solows 里头，我那个电机是有螺栓和这个板啄在一起的，那么我有这个孔了，我才知道那个电机放的准确位置，带你要带不过去，那你那个电机还得靠尺寸去去定位，那么 不如这个把孔带过去更方便啊。然后呢？嗯，其他的倒是，倒是没有什么在这呢，我们选输出呢，不是，不是所有的部件只让他输出，我们选择的，所以在做这个命令之前我要先选择一个东西，那么呢，我们这个定位，定位无所谓。定位呢，我们就用这个模型的，这个 啊，零，那个零零啊，这个零零零，这点 model， 这个啊，不认识啊。然后呢，我们 后边这些你看情况，嗯，就是说如果你这里画的乳螺栓了，你先把螺栓也带过去，可以。哎，那么我们这里的可能什么都没有，就是这里也没有什么，这个这，这个 构建体，这网格上，或者这东西选不选无所谓，你选的东西越多，带回去的东西越多，转化的时间就就越 长。哎，然后呢，这些都无所谓了，或者是做一下测试。好，我们输出最主要是一二三四输出好， 那么输出输出完毕了，输完毕，这个输到哪了呢？我们点击这个，呃，泰克拉，点击打开模型的文件文件夹，那么这就是我们新建的这个文件夹目录，在这目录里，这个有 i fc， 我们存这里，这个一二三四，这是我们要的。好，我们我们把那录像记下来， ctrl c， 接下来我们在 sorry boss 里，我们打开，直接打开这个 fc， 我们呢 ctrl v， 我们见到的绝对有 fc， 我们把它打开， 这个 i fc 的体积应该是不大的，因为我们那小件特别小，这 fc 只有十一 k， 非常小， 嗯，从两个软件之间相互倒模型，这个速度是绝对你能够接受的。嗯，当然这个跟你倒的这个文件大文件模型复杂程度有关系，那么呢？嗯， 他这个如果我们倒的时间过长了，谁也不能接受，所以说这个好，好，我们开始选择一个，他，让你选择默认的模板， 选择一次，那么这个十一 k 倒了这么长时间，是吧？实际上其实 不是的，其实这个可能是我电脑的问题，或者是你，你第这一做这个第一次做这个操作有点的会时间长，你觉得你假设接着你， 你再做，他就会非常非常快，那么这就是我们倒过来的样子，是吧？这个倒过来，你看这个孔就倒，就跟你倒过来了，非常好。哎，非常好。 这个孔，这个孔也是都是一比一的，我们这个孔半径是十一，十一，直径是二十二，没错，我们刚才用二十的螺栓加两毫米的这个间隙，所以是二十二是没有问题的，所以说呢，这个孔的这个距离也是没问题的，他这个对倒过来是，但是他是这个半孔，所以他是显示的是 半径。哎，这个面并不完美，他不是一个整个的，一个一个孔面，但是没关系，完全不耽误你用我们，他到底是应该是五十吧？这个距离也是五十，没有没有问题，五十，所以说呢，这都是这都是一比一，我就不去量了，这是一百零 四，一百零四没有问题，到了一比一，我们保，保存一下，保存一下呢，你看我们保存一下，随便找个位置放下，那保存一下之后你发现什么呢？ 发现他实际上呢倒过来呢，稍着卧室给你打开的，他是一个装配体，装配体他就默默认的总是这样，这样装配体是正好，我们就就借着这个装备体，我们把我们刚才那个， 我们把我们刚才这个这个行走大车，我们用这个，我们把这个用选这个配置，嗨的 把它插过来，在这对，我们插过来，插过来呢，我把它呢把它不能不能是 fax f fx， 我们让他 flow， 让他，让他能，让他能动能动，所以说这个 这个让他可以动可以动，我们就， 哎，我们选中这个物品 移动，移动，那你这就正，那你就随便移动了，对吧？我们把草图收起来，草图不要显示出来。好，那这回就这回就 ok 了，我们来确认一下，确认，那么这回 ok， 我们来。好，我们这回呢？哎，这个这回我们就来 配合他，那就这就很很方便配合，对吧？大家都知道，那我就是，哎，我要这个面和这个面脸贴脸，然后我要 这个面 和这个面， 看到没？你就看车啊，你就看车，或者是你就启用配方面令他俩贴上，那么 ok， 贴上，嗯，贴上之后呢？啊，他俩之间距离是九点五，是吧？我们再给一个，再给一个配合啊，配合距离是九点五，九点五配合，那么是这个面 和这个轴的断面， ok， 右键确定，右键确定好，那么好，现在这个面是我非常，哎，就是我要的这个面，就是这回定位就非常准了，对吧？我们，我们不用去管他朝向，我们也不去调到他的朝向， 只要配合好了，就配合好了，就可以了，那么这会我就配合好了，配合好了之后我怎么办呢？配合好了之后，哎，我把镜像给他压，我把镜像给他压缩了， 然后呢？我把它呢 fax 了，固定，固定，他就这个就不能动了，我这回来保，保存，保存，这回呢，我这个就是一个变成了一二三这个装备体了，对不对？好，我呢，这回呢，把这个装配体，我们把它 春梅什么呢？ fc， 把它春城，把它春城。这么地吧，我把它春城，啊，我把它春城。 abcd ab abc， 我把它全程 abcx 保存， 他说你这里隐藏了一些东西，或者是压缩了一些东西，要不要把他们放出来？ no， 不用耽误时间， 这回呢，我就是， 哎，我实际上就是把这个装配体给他变成了 fc， 对吧？那么我们 是把它存到了这个位置，变成 abc f c 了，哎，我们回过头来，在泰克拉里头，我们呢插入在这，我们我们把它删掉，把它删掉， 这样删掉的话就是表示我们这清单里没有没有插入的，没有插入。好，我们来加入插入浏览，浏览到哪呢？浏览到我们刚才刚才穿 abc 的那个位置， 我们浏览到啊，纯 abc 那个位置，我们呢？嗯？ 粘不过来吗？ ctrl， 大家看那么这个，那么这时候这会他的坐标，看坐标就妥了，就一下就准了，哎，为什么呢？这时候坐标就这么准呢？就是因为 你这个绿板是从泰克拉导入到 solox 里的，然后那么位置什么就都是准的，然后你在 solox 里根据这个绿板装配了这个轮子，然后这回你再把这个轮子，这回这个 abc 再给再给再给倒回来，那当然准了，是吧？是不是我一般 愿意用这种方法来倒一个，至于他是个零件倒过来还是一个装配体倒无所谓，反正他是个参考的，摆摆样子装装像。所以说呢，那么呢，呃，这个问题呢，我落日多说的讲了不少 啊，希望能对大家有帮助啊啊希啊，欢迎大家呃，留下宝贵的这个你们的建议啊，也希望大家能给点赞啊，转发啊，谢谢！
07:38查看AI文稿AI文稿凯克拉入门教学模型零件及构件编号二，那那个号我就刷走了，假如说你的梁上那个板，对吧？他不是凉皮，那我要怎么来做呢？我还是用过滤的命令对象组， 我过滤什么构建的一个编号，构建的前缀等于 h 钢梁， 我把咱们这个所有的量，他是按构件形式过滤出来的，对吧？那这个时候是不是这个量上的所有的零件板都叫 lp 啊？那我就可以再加一条再过滤啊。洁面轻材只等于 pl 型， 他就会只剩下这些板，那这个时候是不是 把这变成凉皮盖，只点亮他来进行一个刷，对吧？全框远，我一修改是不是这些板就都变过来了？都变成凉皮了，那柱皮不也是同样道理吗？ 对吧？刷号，那我要刷住，我就可以把住 h 钢柱，那这块是不是还有个柱？他叫什么？抗风柱？抗风柱的圆肩板也叫柱皮是吧？把他加进来 修改，是不是还是跟梁同样的命令？我只需要看到咱们这个 tl 这类的零件，把它烧成猪皮就完事了， 这样咱们就根据咱们那个清单都知道有什么东西没刷过来，咱们把这些东西都刷好，对吧？ 你把梁的柱的都刷完之后，完了，你可能领条的编号不对，那你就过滤他的零件，洁面型材是 cc 啊，他就只显示咱们 cc 界面，这个领条完了，这个时候咱们把这个零件号给他进行修改就可以了， 直到你把所有的号都刷成对的。 好零件刷完以后是不是还要有固件号，还是要有固件号的啊？咱们再来修改一遍号， 只要你刷号了或者动零件了，你的号必须要重新的进行一个这个修改编号， 再出清单，咱再出过点清单，一定要围绕着两个清单来工作，你会看到你的构件也要有构件号， 这个 h 钢梁， h 钢柱，还有这个水撑 著称，往下还有一个这个城管鱼称，下边墙里条，屋里条，现场 两件完了，还有咱们下面这个细杆不直辣条，斜辣条，直接像。 如果说你有发现有号有变化，他不对，对吧？那你要怎么来刷呢？你何必说咱说这个柱，这个柱啊，他变成了，他变成了准点， 咱们再出一个清单来看啊， 他出现那个一了，发现吗？因为他当时是没有过件号啊，对吧？没有过件号，那咱们就要过滤， 对吗？还是要把这个一过滤出来，构件的位置编号等于一， 你出现这个时候看到吗？这个柱子显出来了，他应该是什么？是 h 杠柱，那我要怎么知道？ 咱们在建模的时候讲过，是不是这个 h 型是主零件啊，对吧？你用工具查询这个构建对象，你点 发现是不是他变成这个橙色了，他变成主零件了，那这个时候就是证明咱们的主零件不对，那你就选中这个柱，右键构件设置为构件的新的主零件， 这个时候他就变过来了，你再插血会找对象，对吧？看吧，他就变过来了啊，就这么来修改，那如果号不对， 如果号不对，可能咱们都起名叫刚注了，对吧？那我就需要把这些刚注 全显出来，在你自己建模的时候你都知道这个属于主零件，那可能号你没刷过来，那我是不是需要再过滤一下？我要洁面，现在等于 h i 型或者是 phi 型，这回是不是不要那个板了？我就想看到这根焊接的 h 型，我说 把他们全框中完了，这回是不修改零件了，要修改这个构件，把他们选中，把这个构件号输给他就可以了。构件跟零件的刷法都是这样的， 咱们要根据这个清单把所有的件全部刷好，刷好以后你就要进行 清除零件号和构件号完了进行孝和修正， 这些都要点一遍铺往上摊框了，再点这个， 就你把所有号刷好了，一定要进行这个步骤，完了之后你重新再出清单， 发现咱们的号都对了就可以了，你就可以进行下一步了啊。号都对，那你就可以进行下一步了。 咱看刚才那个三十二乘三的管是不是成功的被刷走了，从第一一直到第十九，对吧？完了这个管就变到下边来了， 变到歪大头里了啊。那这节课讲的就是咱们这个模型怎么来进行一个编号的事，学习更多课程请关注我。
236钢蛋儿
02:13查看AI文稿AI文稿最近有粉丝朋友问好公摩代云的网页模型不能用了，现在该怎么办？今天我来给大家分享一个新的工具，叫覆膜大师，那么这个工具同样也可以和摩代云一样上传网页模型啊，接下来我来给大家演示一下 啊，以现在的这个项目为例，步骤和之前都是一样的，我再来带大家操作一下。点击输出 rfc， 这里选择所有对象，选择模型，点击输出， 然后打开我们的 fc 文件，就是这个 out 点 rfc 啊，然后我们现在打开网页 搜索涂抹大师，第一个就是涂抹大师 pptm 啊，点击进入，然后点击立即进入。好，我这里已经注册了，如果没有注册的可以去注册一个账号，进来之后点击我的涂抹 u 盘， 选择文档，这里点击上传。好，我们把文件拖进来后台点 rfc 拖进来。 好，点击上传，这里显示已经上传成功。现在我们再稍等一下，他需要转换一下，如果你是用微信注册的话，他转换成功之后会从你的微信上通知你这个图谋大师，转换他稍微需要一点时间，就然后升级 later。 好， 现在经过我们长时间的等待啊，我们这个终于也是转换完成了，这里显示流逝就可以转换完成了啊，我们点开这个文件看一下， 我们可以看到啊，和之前的模带云转换的基本上是一样的，也没有什么太大的区别，现在这样呢，我们就可以把这个模型分享给我们想发送的人了，我们来分享一下， 这里点击分享，或者在这里也可以啊，这里有一个分享，点击分享权限，我们选择永久啊，创建链接好，现在复制好链接之后就可以发送出去了，这个小技巧就给大家分享到这里。
47郝工详图深化设计
00:16查看AI文稿AI文稿在使用胎卡时，经常出现构建前椎变灰不可编辑的情况，百分之九十是构建级编号覆盖了零件级。下面教大家如何解决。选这个按钮，双击构建，把这里清空点修改，切换回这个按钮，在双击构建即恢复可编辑状态。
101仔哥讲深化设计

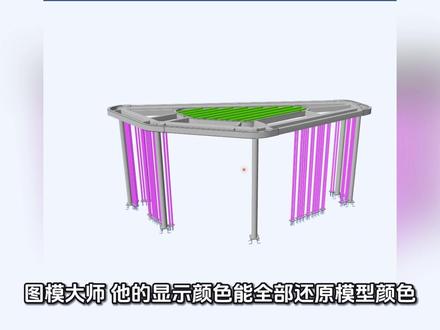

01:08查看AI文稿AI文稿之前给大家分享的拍的网页模型的上传网站，不知道什么原因导致不能使用，很多粉丝也来咨询我有没有其他网站可以代替。经过我的查询， 终于找到了一个我觉得比之前那个更好用的网站，图模大师，他的显示颜色能全部还原模型颜色，操作更顺手，大家照着后面的顺序操作即可。
