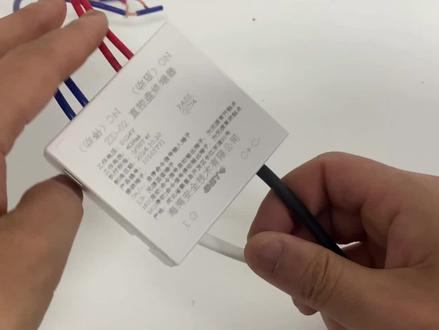

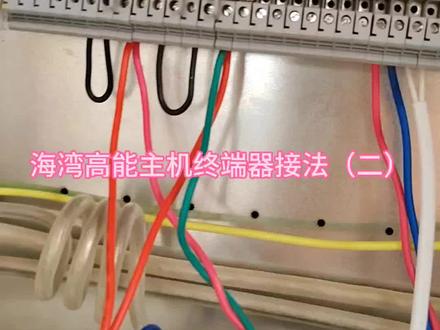

04:05查看AI文稿AI文稿今天看一下这个风机多线，呃，现场的控制位置接法，这是个 cd 杠零二指控盘终端器啊，然后先看一下这个电路图啊，这边那个是风机这个电路图上面一个运行返回信号，就是反馈信号，像上面那个端子，你看啊， 二二二三二四二五二六都是这个运行反馈反馈段子，然后这边有一个这个 消防控制叫输出二十四伏的，咱们要是看到这个之后的话，就要看一下这个上找到这个二十四伏继电器啊，看一下， 哎， dc 二十四伏是吧？正负这两个继电器啊，随便打开一个看一下啊，确认一下，哎，是二十四伏，这个 dc 直流的， dc 直流的意思， 然后这个风机的控制原理，其实什么吧？这个风机现在没有通电啊，其实就是这个给这个二十四伏继电器供供上二十四伏电，供上电之后啊，这个这一组开点闭合，闭合之后呢， 启动这个交接接收器，然后风机这个运转，现在咱们这个直控盘，这个终端器啊，没有办法输出二十四步，怎么办呢？其实就把这个启动端子你看一下啊，这个上一个视频已经说过了，这两个是启动端子，启动端子接到那个幺幺七和幺二幺就行了， 但是这样接着不是看着不好看，不太方便，咱就看一下幺幺七和幺幺七啊，幺幺七和幺二幺，这个幺幺七相当于是八段子，然后八九十十一。还有这里这四个段子其实是 在跳线，是跳到一块的，按图纸上画是跳到一块了，然后看一个，还有个十四十五，这两个也是跳到一块了，所以说现在咱要接到幺幺七和幺二幺这两个段子，只用接到第八个段子， 第八个段子，对吧？第八个段子，然后还有第几个？第十四个段子，第十四个段子，大家看一下啊， 第十四个段子啊，就行了。然后这个启动接好了反馈的话，这是这上面有一个运行反馈，有一个二十三、二十四，找到这个段子，二十三、二十四，这两个段子接到这个地方还有二十五、二十六都可以，这两个 这是真空盘的反馈。另一组大家看一下，这这启动了，这个，呃，直接控制盘终端器，这个接完了之后还有一组，就是那个什么呀？ 这个走线模块，风机这个控制模块啊，我说过一寸长一寸墙，这个能控制墙垫的。二百二的八三六、 a 七这个模块，这个模块的话看一下他这个启动线，可以给这个这个多线的直起线启动可以压到一块，但是反馈不能压一块啊， 这个这是反馈线，接到二十三、二十四，就相当于这上面一个运行反馈啊，运行返回信号就是运二十三、二十四，这就一个风机都接好了，因为这个另外提醒一点，这个咱这个直接控制盘吗？终端器，这个 这个终端器不需要，这个反馈上不需要压电阻，但是这个模块上啊，这个模块上块这个地方是他的反馈线，这个地方模块上压了一个电阻，对吧？大家看一下他的模块接线， 哎呀，质量太好了。好看一下这个接线啊，这个是反馈 ig， 这是反馈啊，就是这两根线 啊，这是反馈线，然后还有一个这个是信号线啊，理解，这，这信号线，这是启动线， cum 和 no 就是这两，这两根线就这两根线，对吧？这两根线好，这个风机模块啊，还有这个风机，这个直起这个中端器，还有这个 风机模块，这个八三六二 h 啊，这个模块现在就是都接好了，都接好了，注意这个是能过强电的这个模块。好，今天分享的到这里。
03:46
01:29查看AI文稿AI文稿海湾 cd 杠铃按多线中断气怎么接线？他有很多种方式都可以让他让风机启动。 我今天给大家介绍一种接线方法，现在我这个线接完了啊，由于是用于掩饰，所以这个线就接的比较潦草，呃，这里这根线接我们的二十四伏的真极， 这里十四号端子接我们的二十四伏的负极，然后把这个端子取一个端子并连在我们的原来的模块控制的其中的端子上面 这边并这边这边并这边，然后再取上面的这一组长开的段子做我们的反馈线接到我们这个中段期的白线上面，这黑线是接我们 的多线连接到主机的多，他的工作原理就是这样子，当我们的主机给他一个信号，启动他的常开，常开端子里面的这个继电器就会闭合，闭合以后这个二十四伏电 通过中端控制器到了这里，然后这继电器就吸合，吸合以后相当于他的启动装置在这个位置就连通了，从这里 到这里就联通了，然后我们的风机就可以启动。双击加关注，感谢您的支持，分享交流，学习更多的消防知识。
396消防奕哥

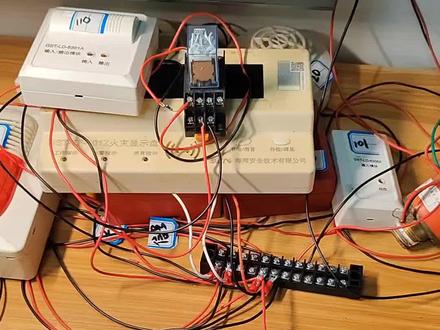

02:17查看AI文稿AI文稿好，我们现在再来捋一下这个多线终端器在 d 零二的接线啊，黑色的线是接到我们的主机上面去，黑色的，黑色的接到我们主机上面去的，接到我们的多线旁的接线段子上面， 黑白色的线是他的反馈线，反馈线取我们被控设备的常开触点，或者是或者是反馈触点啊，我们这里是接的这继电器的一个一组常开点做他的反馈，然后这里有两组线， 红南线，这个红南线是一个是常开的，一个是常闭的，在我们啊，我们主机上面如果说是有两个按钮的啊，有两个按钮的主机啊，有起有停有停的两个两个按钮的主机，那么我们需要把这个 红蓝线穿在一起，他呢才能够实现按上面的启，他启动，按下面的停他才会停。如果我们的主机只有一个按钮的，就是一键启，停的 起也是这个按钮，停也是这个按钮，那么我们只需要利用这个红色的线就可以了，把二十四伏的电源的正极串到我们这个红色的线里面来， 然后他出现在控制我们的被控设备，接到我们被控上面设备上面去，我们的被控设备的负极直接接到我们的二十四伏电源的负极 啊，大家看一下，就是这么一个接线，然后再利用，像我们这个是利用继电器啊，利用继电器来控制外部设备的，利用我们继电器的另外一组长开触点来控制我们的被控设备啊，我们现在用这个灯来模 模拟我们这个，呃，喷铃泵啊，我们用用这灯给它起个名字就是喷铃泵了啊，接好以后，然后我们现在来试一下啊，我们现在手动的来启动一下，这个启动一下， 现在我们启动一下啊，点一下启动，然后我们的灯就亮了，这灯亮了就表示我们这个喷铃泵启动啊，然后我们再按一下，他就又停了。
165消防奕哥

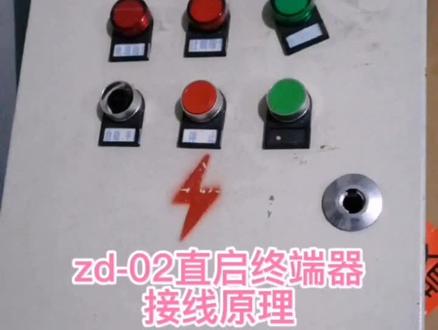

01:48查看AI文稿AI文稿这是一个风机控制箱，他原来这里面只做了一个 模块启动，给他叫一个多线启动，多什么用的是一个 zd 杠铃啊的一个中端，直吸中端，然后他是要怎么接线？我们需要把这个 模块的启动端接到这个开始的按钮上面去，然后把这个 停止端穿入到停止按钮，穿入到这个停止按钮里面去，然后我现在把它接一下， 把它接好以后就是这样子的这个启动端，并在这个启动按钮的两端这个停止端串联在这个停 这开关的一端，他的工作原理是这样子的，这是接了一个信号线信号，给他一个信号启动信号，然后他的中间这个继电器闭合，闭合以后他的电路就从这边到继电器做到这个回路，然后风机就可以启动， 当我们给他一个信号停止给他，当我们给他一个停止信号，这里面这个长臂的继电器就会打开，打开以后他这个回路就断开，断开以后风机就会停止。 这个白色的线我们是接在一般的，是接在接触器的一个反馈触点用，用来做做反馈的，他只有两个线，一闭合他就会反馈一个信号 主机，他的工作原理是这样子的，但是我这样接他是存在有一个问题的，是不能这样接的，有知道的可以在评论区告诉大家，下一个视频我给大家讲解。
