明纬nes350改100伏教程

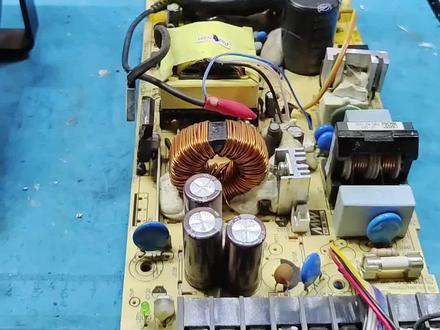

大家好，我是大飞，又收到网友寄过一块开关电源，这块电源没有系外壳，只是系了一块板子，那么从他的这一个电路结构上面可以看错，他应该是明伟的 nes 三五零杠二四，之前修过同样的电源，那么这块电源什么问题呢？看一下网友留的纸条， 呃，大飞你好，经常看你的维修视频，是你的忠实粉丝，我是一个电子 diy 业余爱好者，以后想多请教。 此电源是监控用电源保险管炸管，自己查了一下，有一只三十 cpq 一百伏的二极管坏了， 我把两个二极管和两只零七 n 九零 e 都更换了。零七 n 九零 e 我测的没有换， 实体店没有买到厂效应管，老板说可以用二 sk 幺零八幺代替，安装上没反应，灯不亮，我又买了和原来一样的厂效应管，安装上还是没有启动，麻烦出一期视频学习一下。 好的，我们来看这块板子啊，这里还有他带的一些配件，应该是他换下的管子，我们拿出来看一下，这里边有几个管子，然后在这里还有管子， 这里是三十 c p q 幺零零，那就是后期的消特级整流二极管，这个是零七 n 九零 e， 那就是 是前级的两个开关管其中一个，这个也是一个开关管，这是一个萧特级整料二极管。看一下这里边的， 这是 r s k 幺零八幺，那就是他买的替换的管子，这也是，这个也是， 这是一个萧特级的整流二极管。我们来先看一下他这几个萧特级的整流二极管有没有坏， 他说他测到有一个坏了，用万用表的二极管档，我们来测 中间这一个没坏，然后测右边，右边这一个也没坏，测左边这一 左边这个也没坏啊，那三个萧特级整流二极管都是好的。再来测一下他原来前机的两个开关管， 这个零点四四没有坏。来测一下这个，这个是坏的啊，这个是坏的。 这个他的山脊和他的路脊也有压降。两个管子都是坏的啊，这一个是软击穿，这个是直接击穿了这几个代换的管子咱们就不看他了，把这几个管子一收，我们直接来看他这块板， 那么看回这块板子，我们首先来看他换的这两个零七、 n 九、零 e， 看现在是好的还是坏的，因为他换上去之 上个管，如果说板子其他问题没有排查完的话，有可能还会炸管，零点四五没坏，零点四五没坏，这两个管子是好的。嗯，查一下他换的这两个消特级管 没坏也没坏，那么我们来看一下啊，他说原来炸锅管子这种板子啊，咱们之前修的时候给大家说过，有一个通病，就是这两个管子炸的话， 他的驱动电路一定就会炸，在这里有两个驱动电阻，是五点一欧姆的电阻，我们也有这里的电路图名为 n e s 三五零 的这个监控图我们是有的，大家看这里有两个五点一欧姆的驱动电阻，经常维修中，这两个电阻最容易坏，那么在板子的上的话，就是这两个电阻 能明显看到这里这两个电阻上面已经烧的有缺口了。我们来测一下温表打造电阻档， 大家看实测三十六 k， 这个呢？实测一百五十四 k 是吧？然后在这里有一个下拉电阻啊，这个下拉电阻是五点一 k 的，我们来测一下，你看现在他测 测到是直接短路的，还有一个易损件，就是这里这个二极管啊，这个二极管它上面的丝印是 v 六，我们实际来测量一下，打到二极管档， 大家看果然是已经击穿了，嗯，再来测一下这里这两个三极管，一个驱动三极管，一个关段， 零点五二八，没问题，零点五二八，没问题。我们先把查出来这三个坏的先拆掉。 好的，现在我们测到明显损坏的这三个元器件已经拆掉了两个驱动电阻，一个 烟二极管，现在再来测它的下拉电阻，打到电阻挡 还是零点八九，还有坏的啊，还有坏的原漆件。我们再来测一下这一个三极管也是坏的啊，他的这个发射机跟集电机直接是短路的，来测这边也是一样的， 这两三极管也需要换掉。看一下这里这两个三极管的型号图上，这里这两个三极管，一个是 l 二，一个是 w e p。 好的，那么接下来我们把这两个三极管给拆掉啊。 好的，这两个三极管拆掉了，那么我们先 再来测一下他的这个下拉电阻，看一下这个下拉电阻现在组织恢复了没有， 哎，五点二七 k， 他现在组织已经恢复了，那么现在就是他驱动电路上损坏了不少元气线。 我们再来查一下他的电流反馈电路，为啥呢？因为你这个管子炸了的话，电流反馈电阻容易炸，这里有两个零点二七 o 的电阻，测一下看是否正常， 哎，没问题。然后它的电流采样电阻过来之后，在这里有一个什么呢？有一个一 k 的，一个电流反馈啊，那两个零点二 k 的是它的电流采样，这一个一 k 的没问题。好的，那么接下来我 我们直接把他的驱动电路给修复一下，两个驱动电阻，一个 vr 二极管，两个三极管，给他换上去。 好了，他的驱动电路上面损坏的这些元器件已经更换完了，我们现在来查一下这个芯片，这个芯片用的是三八四五，来测一下芯片硌脚对地的值。 十 k 一 k 一点六 k 二点二，这是一个十欧， 零点一三欧，看一下这是几角，这一个角最低十欧啊， 一二三四五六六角，对地十欧。那就不对了，三八四五可能损坏了，现在把这个芯片给拆下来，它驱动电路烧完之后，连芯片一块烧了。 这个芯片拆下来，我们再来离线测量一下他芯片的六角跟五角， 你看是不是芯片果然是坏了啊，你驱动脚对地都短路了，现在找一个三八四五换上去。 ok， 现在这个三八四五已经换好了，我们继续打到电阻档，再来测他六角对地的值 来，这次是二点四 g k 啊，没问题。呃，接下来我们直接上电，看他炸不炸，这一颗螺丝掉了，上上去给他的交流输入端加上二百二十伏的夹子。 先通电，看指示灯亮不亮，指示灯在这个位置，大家注意观察 上，哎，大家看刚才通电的一瞬间，指示灯亮了啊，我现在把电断了，我们直接插上去看他怎么样，哎， 指示灯常亮啊，没问题，我们来测一下他的输出电压，十二伏，没问题啊，那他这个是名为 n es 三五零杠幺二，而不是杠二四， 没问题。好的，这个电源咱们就成功修复了啊，没点问题。那么这个视频就给大家分享到这里。
粉丝12.7万获赞43.8万
相关视频
07:57查看AI文稿AI文稿大家好，我们接着昨天的视频啊，继续改这个电源。那我们现在来调节这个电流表啊，我们把这个电流表的那个取值范围给他改一下，可以看到现在通衣服的时候，他下面显示四十四点五万倍，那我现在随时升到增高，这个电压 每高零点一幅都是有变化的。我们下面开始从这个陶壶挑起， 嗯，看，如果我们显示到哦掉，如果让他最大的显示到一个是到五安培吧，不挑太大了。 八点四五到八点四五的时候，这边，是 啊，这边应该是六百毫伏，六百毫伏，因为这个数字电源已经不能再低了，我们在这个实际电流中测量一下，看一下它的电流的取样值，能够再利用的取值范围，然后把这个内部电容改一下啊， 两颗，这个就是三伏了，然后给他啊戳连一下，然后给他安装回去，这边一组，然后这边还有一组。 我们现在把电压调到十二伏，然后这个万用表呢，是用十安十安排的打，然后短短接这个数数， 零点零七九安，这是最低，这是电流最低。好，现在我们看一下啊，现在是我刚刚调了一下，现在是十二伏一安的这个输出，我们短接他用这个电流表短接他 刚好是一个安排，这个时候我们进行取样，经过我们实测啊，我们测了一下，零点二伏的时候，呃，零点二伏的时候，他这个啊，这个不太好测量啊，这个位置 零点二，零点二伏的时候，他是一安的电流，现在呢是显示两点一七，按这个我们需要调整一下，调整这个电流表后面的那个电阻，去把这个值改成一点零。 电流也改好了啊，改好了，现在呢我们可以调节，这样的话我们就是在没有接负载之前就可以知道我们输出电流。我们现在没有接负载的啊，只接了一个表， 贴完电压试试调压是没有问题的。 好，下面我们开始对这个电源呢，嗯，这个外壳进行改造啊，我们把这个端子盘啊全部拆掉，拆掉之后呢，把这呃电压表，电流表都装在这个这个位置，然后把电源器装好。 呃，初步的想法呢是把这些保，把这个保险呢？嗯，给它换掉，换成那种接线的保险。把这个安徽电容呢给它放平，给它放平之后平是安装，换一个平是安装，这样的话能节省空间。还有这个压米电阻都给它放平安装 啊，这个安徽电容已经改完了，然后把这个卸放电阻和压力电阻都焊接到了这个板的背面，这样可以节省。嗯正面的空间。然后我们这两我们这两个电位器刚好可以安装在这个位置。 用一个这种带线的保险管套去接和保险 背面用热熔胶给他固定一下，因为这些线都是接在呃那个很小的电阻上， 上面的最好固定一下，这样的话他拉扯的话会容易将那个小电阻拉断。 用这个耐高温的卷胶带保护一下我们这个位置， 因为输出的功率并不是很大，电流不是很大，用我们用两个这个这种接头做他的输出插头就可以了 啊，用了两天的时间，这个电源呢我也该好了，哎，我手工不太好啊，那个大家就凑合看吧。哎，现在上电视机， 哼。 dm 调多少伏？调到五十应该是没问题的。 我这个没有 六十， 这个他他不能过六十伏。为什么呢？因为他这个他这个变压器啊，我没改 这个变压器我没改这个变压器呢，我还是原机是三十六伏的，他那个老祖，老祖是不够的，所以我没有改啊，所以我们的上线呢就定在五十五到六十左右就可以了，不能再往上调了啊。电流啊，电流也是电流调也是没有问， 看最大能到多少电压，调低点电压调他标他的额定电压是三十六，按电压能到多少？ 我没有接负载啊，根本就没有接负载。是啊，哇，我这个调再大不行的，也是不能超过这个，他的最大的电流在三十六伏的时候应该不能超过那个九点七吧。 这个呃后期呢可以再做一个保护，就是让他这个电流 上去以后呢他自己就保护。这个电源可以做，但这个电源我们就不做了。这个就是呃，拿来随便玩一玩的，这用着呢也没有什么问题，等下我们带个负载试试。到这里呢这个电源也算是做完了。嗯，功能呢都正常。 他这个电流表啊跟我呃没用那种就是我们经常买到的那种电。那那种那个电压表电流表没用，你看这个电源 这种电源的话它是它这个虽然电流呢也可调，但是它这个电流调节的时候它不会显示，就是你不知道现在输出多少，你只有今上负载之后才知道电流是多少。而我们这个电源呢它就是可以去提前去调节这个电流 啊？可以。呃，提前调好电流之后，然后做横流 的充电器也好，是做充电器也好，做调试电源都可以。但是他与这种数字电源还是有区别的， 这是买的数字模块，这数字模块呢？他呢可能就是更精确一些。 下次呢，我们有机会也一起研究一下 stm 三二的数字电源。好，今天到这里谢谢大家。
58鱼走轻沙

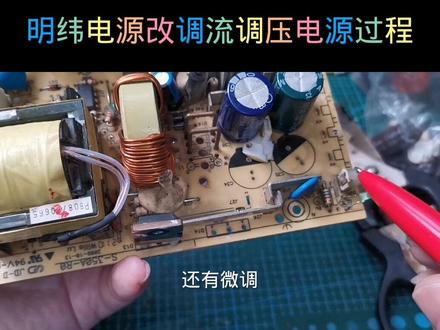

03:49查看AI文稿AI文稿大家好啊，这台呢是明尾三百五十瓦的开关电源，现在我要把它改成开到电源零至五十伏，零至十三栏可调，再看一下这个电源，这个电源是我之前拆了一半的原件，然后呢商场又不想改装了，所以呢就丢在这里，丢了大概半年左右吧，上一年呢，刚刚好是过完年的时候，想再改，但是又忘记了， 现在就丢在这边了，现在开始改，有空现在就改了啊，那么现在教你们怎么改，怎么拆原件，这期视频主要是拆原件，下期视频再教大家怎么接定位器的先，这期视频就要拆原件了。好，第一步先拆除， 先拆除这四个自己店主，有两个人拆了，分别是五十九，二十一，五十八，还有第九，这四个自己店主一定要拆掉。好，现在开始拆。好，四个店主已经拆除了， 接下来拆另一个电阻，挑起阿鲁四八，我已经挑起来阿鲁四八带刺耳的这段挑起阿鲁二十三带刺耳的这段，这段阿鲁二十八 一至第十八端，你是这个二极管的符号。移到这边，这边全部接接下一步，下一步呢是把这个二楼二十五的电阻，这个电阻移到勾十二端，勾十二的铁丝， 这个铁丝拆拆掉，这个铁丝呢，换到这里面有个阿鲁四十的这个电阻，这个铁丝移到这里，阿鲁四十的电阻不要拆掉。好，已经换好了， 高沙还有阿鲁四十上面的铁线移到这边，这个电阻拆掉。 还有第二步，拆掉高速上面的铜线，高速上面本来有个铜线的，我换成了一个电阻，高速上面的铜线呢？拆掉，换成一个二十 k 的电阻，这个是二十 k 的 下面那个过压保护 g。 第一，拆除这个一定要拆除，不拆除的话输出电压永远达不到五十伏的，这个过压保护必须要拆除。哈， 好，到这一步了，这个变压器呢，稍微改动一下这两根线，不要剪掉，就剪掉这两根线就行了，变压器没有改动，剪掉这两根线就行了。好，下一步拆除这个 第一十五这两个，第一十五，第一十六这两个二极管拆掉，拆除原机的电容，电容我已经换了，电容本来是这个的， 原来这样，我已经换了低速低十六，拆除这两个二极管，还有拆除二六六十一电阻，还有微调，这个也要拆，二流一滴也要拆。 最后几步呢，就是更换这个电阻了，这电阻是更换成二十 k 的，高速本来有个铁线关成二十 k 的电阻，电容呢换成一百伏的，越高越好，因为他有时电压不稳定， 只能换的电容越高越好，我换成的是两百伏的一一百六十微法，这个两个是两百伏的，只能越高越好。 这个电容一定要装在这边，装在这边的话挡住这个定位器，到时候装定位器的时候这个器是在这里的，只能会挡住装的人，就装在这边。 好，这个视频拆解的就到这里了，下期视频教大家接定位器 辅助电源，还有电压电流表。好，视频到这里，感谢大家的收看。
302小何(电子化学爱好者)

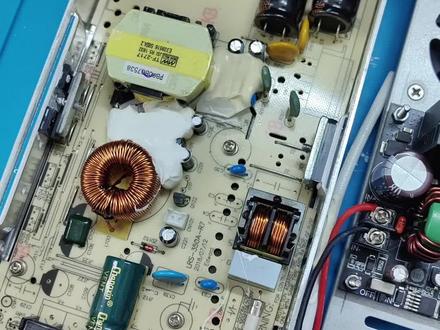

05:38查看AI文稿AI文稿铭尾四十八伏，三百五十瓦的这个开关，电源输出改六十五伏，给这个数控板供电很简单的，首先这个座子啊，它是有这个闲鱼，四十五块钱的 螺丝都没有换掉，换成这种带带盖子比较安全的。首先改电压呢，首先电机电源原本呢它是 三个一百二十微法六十三伏，我要改到六十四伏，输出六十三伏的不行，给他换了个八十伏一千伏就是八十伏一千伏， 然后加了个幺零四低温电容，这那家是一百伏的低温电容，幺零四那家要够啊，怎么改呢？很简单吧，这灯呢，给我拆掉了，这个呢给它短接掉，背面接的短接掉，然后他这后面 有空的电阻的位置，你给他贴个三十三 k 的 电阻，然后放图片，然后呢这边 这下面有个过压保护，两个其他接口直接给切掉就行了，然后用滤油做一下卷就 ok 了。这电源说是三百五十瓦，实际上四百五十瓦没有问题的， 这个做工很好的，你看全部都是有铭尾的标志，这电 电感变压器都有铭尾的标志是吧？板子上也有铭尾的标志，这里有铭尾的标志，还有这个编码是吧？这个绝对是正品的，没有问题的是吧？ 说是三百五十瓦的太阳能电源，实际上我拉四百五十瓦是没有问任何问题的，发热也不是很大，就是双管正极，你看别看这个变压器小啊，为什么我只拉到四百五十瓦，因为它会过载保护掉， 这个变压器虽小，但是功率贼大是吧？这个东西拉四百五十瓦拉半小时，我拉过，没问题，这个都不是很烫，温温的是吧？ 没任何问题，这个输出改了六十四伏跟这个板供电他就能零到六十五。六十伏，数控输出没有任何毛。 然后这个东西是那个切换开关，一百一，二百一，切换直接拆掉，不然的话你如果说这个给他打到一百一，你通二百二直接炸。直接炸啊，没用，直接拆掉，这个除非你在外国用了是吧？这里的短截掉是一百一的。 哎，这管子呢？它上面本来是有那个全套的，这盖个帽子，这两个都有这种塑封管，你要干嘛呢是吧？没用，这个不影响，直接给它拿掉，而且影响散热是吧？直接这样固定就行了是吧？没任何问题。 然后我们给他通电测试一下，然后改这个一定要把高压保护切掉，不然的话最高只能调到五十七伏，就是超过五十七伏它输出就会乱跳，不行啊， 所以说要把高压保护切掉就能改到六十四伏。六十四伏输出没问题的，是吧？然后我们用这个逆变给他供电，这边十二点五伏限流一安，这样比较保险，现在他的电容充电功率比较大，我们直接测输出是吧？正极 输出六十四伏没毛病是吧？再弄个装壳，装壳测试，这个风扇要记得接啊。 ok， 已经装好了，没有问题是吧？然后现在他就输出输入应该是六十四伏多一点啊，他这个有点误差 是吧？输出的话最高可以调到六十点五是吧？六十点五，然后最低可以调到零，电流也是零到二十安，然后输出这个航空插头，这个航空插头不给力啊，要这个发热 过二十安的话，发热比较严重，是吧？我们看一下空载功耗，空载功耗只有一点七瓦， 然后现在给它烧开水啊，功率四百八十瓦，再往上加它又会保护掉的。 你看一下输入电二百三，输入电流三千瓦，因为它这个没有 pfc， 所以 说它这个电流它输入偏，电流会偏大，输入五百四十七，那我们算下转换效率， 现在烧开水啊，我们算一下转换效率零点八七，那这个转换效率其实很可以了，是吧？零点八七，百分之八十多， 这个电源转换效率在百分之九十以上，这个也有这个模块也在百分之九十以上，说明这个双管正极的这个电源转换效率还是非常高的，两个加一起都有百分之八十七，如果说你这个用半桥的电源转换效率非常高了，已经是非常高了，对吧？ 然后这个现在是长跑，四百八十瓦没有问题，再加的话这个电源会保护掉的，只能跑到四百八十瓦了。就是三百五十瓦的电源能跑到四百八十瓦已经很不错了，是吧？
19:13

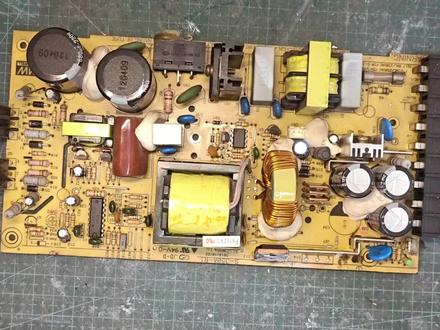

15:01查看AI文稿AI文稿现在网上电器发烧友热衷于将工业固定电压的开关电源改成连续可调电源，尤其是改装名为 s 三五零、杠二十四或杠二十七，可以将其改装成零至二十四伏、零至三十伏、零至五十伏、 零至九十伏等多种规格，技术较为成熟，成功率也高，但也比较繁琐，要求改装者技术也要高，稍有不慎就会改成废品。受其影响，我的兴趣也来了， 正好手头上有一台名为 s 三五零、杠二四的工业开关电源，改装的要求不高，电压由零到二十四伏连续可调，可以调整电流就可以，也就是最初级的改装。 首先要加装一个十二伏的辅助电源，我用的是模拟监控摄像头用的十二伏二 a 的开关电源开始改装， 取出线路板， 首先拆除自己线路的四个一百五十 k 的启动电阻， r 五十八、 r 九、 r 五十九、二十二， 拆除十二伏电源敷绕组的两个整流二极管 d 幺五和 d 幺六， 安装辅助十二伏电源 a c 二二零伏的两颗电源线分别焊接到开关电源整流桥输出的正极和负极。 焊接十二伏的正极线和负极线， 加装两个十 k 多圈电位器，用于调整电压和电流。 挑开 r 二三和 r 四八接基准五伏处，即 t i 四九四的第十四角，再把电位器中心头分别串在 r 二十三和 r 四八上，电位器的两 头各自接到基准电压五伏和接负极 上电，检查是否正常。 电源由零点七伏调到二十七伏。改装完成，下一步是拆除接线牌即可，做电源插座孔，做面板，安装数字电压电流表、接线柱，谢谢观看！ 网上改装的名为 s 杠三百五十、杠二十四，上盖与壳体面板部分是齐平的，接线牌突出可外。改装用的面板直接在网上购买即可，有塑料的，也有金属的。 而我的 s 杠三百五十杠二十四的上盖不是齐平的，是向内短缩，一块接线牌全部在壳体内。网上的面板无法安装，不配套，所以要把上盖弯折的部分再弯折成平直。 由于我使用的辅助电源体积稍微大了些，勉强可以装入壳内，但总感觉不保险。决定把风扇换个位置，同时缩小电扇功率和体积， 因为我也不需要三百五十瓦的功率，并且数字电流表的最大量程是十 a， 也就是说十安培乘以二十四伏是两百四十瓦，要比改装前降低了一百一十瓦。 上盖划线打孔，装上一个四十八伏电瓶车充电器的小风扇。试了试盖上上盖的效果，没问题。下一步是自制面板， 用 cad 绘制并打印面板的图样，粘贴在黄铜板上。 把做好的面板放到壳体上，耗孔， 在壳体上开电源插座孔，普通的电饭锅插座体积大，没有空间安装，选用一块带插槽的电源插座，此插座调转方位可以孔内穿过去，以便于以后维修。在壳体上粘贴样板， 在面板上粘贴标识， 真棒！ 嗯， 合体的电源插座孔做好了，看看效果。 拆除 led 指示灯和电源电压，微调电位器用固定电阻代换给接线柱腾出空间。把绿波电容移动位置给调流电位器预留空间。拆除电流取样电阻的三颗，康铜斯的其中一颗，以减少最大输出电流 不能超过数字电流表的最大良成，以防烧毁数字电流表。由于改变了风扇的功率，同时也要改变风扇的最低起控温度，在热敏电阻上并连一个两 k 的电阻，即可改变起控温度。拆除接线排， 加装数字电压电流表。先制作一颗红接线柱与主板正极的连接线， 一头接电源正极，一头接红色接线柱。电压表的细黄线也接到电源正极。 电流表的粗红线接黑色接线柱，粗黑线接电源负极。 接好电源开关线。 电源开关本人采用的是扭子开关。 把电压表的细红线接到十二伏辅助电源上，即第十五、第十六处 开始总装 焊接电源插座 上电观测是否正常， 一切正常，谢谢观看。
284九指

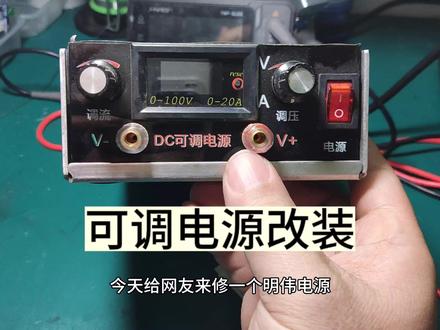

03:46查看AI文稿AI文稿大家好，今天给网友来修一个名为电源改的可调电源，这个电源呢是他在网上买的，他说没有用几次就炸机了，现在拆开看一下是什么问题， 看一下这边这是他的输出正负极，很明显的这个正负极应该是有短路，这边都炸黑了，他说这个输出电压是一百多伏，但是我看了一下这个绿波电容耐压才一百伏，那么输出电压怎么可能是一百多伏呢？先来测量一下两个康复管， 两个康复管呢都已经击穿。再测量一下刺激的整流二极管， 整流二极管也是击穿，两个整流二极管都已经击穿，因为这个输出正负极短路之后呢，很容易把这个整流二极管给它击穿。再来测量一下这个整流桥，看有没有问题。零点五 整流桥呢是没有问题。先把烧坏的这个康复管和整流二极管呢给它拆下来。再来测量一下这个驱动电路，看有没有问题。 它上面这个启动电阻不知道为什么没有拆掉，加了这个辅助电源之后呢，就不再需要这个启动电阻，一会呢把这个启动电阻都给它拆掉，测量它的好坏呢，也是很简单，它两边呢是对称的，如果测量的两边数值不一样的，肯定是有问题。先测量一下这几个二极管， 零点四七这个没有问题，零点五五这个也是没有问题。看一下这个零点四七没有问题， 零点五五这个呢也是没有问题。再测量一下这几个电阻，这几个电阻的组织呢非常小，用这个蜂鸣档就可以，只要它导通就是没有问题，这个没有问题，再看一下这个， 这个也是没有问题，这还有一个也是没有问题，还有这个只要导通就是没有问题，他这个组织呢是非常小。然后再测量一下他这个推向放大电路，就是这两个三极管，还有这边这几个二极管，先测量一下两个三极管，零点六， 两个三极管呢是没有问题，这边还有两个二极管， 二极管呢也都是没有问题。初步测量呢他这个驱动电路呢也是没有问题。再测量一下这边这两个加速电容，这是两个一维法的电容，九百二十七纳法，这个没有问题，看一下另一个九百四十一纳法，这个也是没有问题。 在测量下刺激的这个主滤波电容，九百微法，这是一个一千微法的电容，这个电容呢也是没有问题，检查了一下其他的也没有发现什么问题，上面烧坏的这个康复管还有整个二极管呢，就给他换好了， 然后呢在这个输出端呢又给他加了一个滤波电容，他原来呢只有一个，再就是这个输出端的正负极，原来这个正负极离得特别的近，很容易造成这个短路，现在这个正负极呢给它分开了， 通电来看一下还有没有问题，现在已经是有电压输出，七点六伏，调一下这个电为器看管不管用，十二伏 三十四伏也可以正常调电压，现在就全部装好了，再来通电看一下现在上面显示的电压是二十一点八伏，调一下这个电压，看最高可以调到多少伏， 最高呢是可以调到九十多伏，调压没有问题，带负转呢，也是没有问题，看一下现在上面显示的电压是三十七伏，电流是一点一安调一下这个电流， 电流三安调一下这个电压，那么这个电压呢？就修好了。
137电工电子基础知识

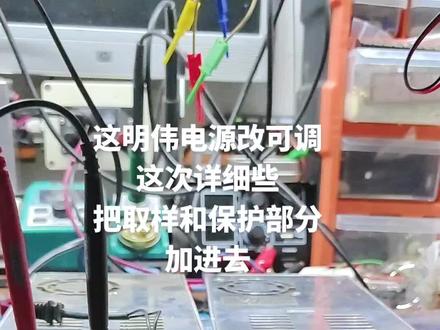

01:17查看AI文稿AI文稿大家好，上次我们用这个名为的这个 s 三五零电源啊，做了一个零至六十伏可调 啊，用着没什么问题啊。因为我们没有改他的那个变压器吗？所以他最高到六十伏，然后我们又找了一块，呃，跟他一样的都是二三五零。呃，我们这一次呢准备用这个电源 改零到一百，嗯，应该能到一百伏吧，争取可以到一百二十伏啊。这次我们要改变压器 这个电源，确定要确定它是好的啊？确定它现在可用，看三十六伏输出没有问题啊。这一次我们要改它的变压器。 呃呃，争取低压改到一百二十伏。现在不确定，不知道他的那个智能频率和那个变压器能不能承受住我这个，因为我没有改过这个。嗯，我也没有到网上去查相关的资料。嗯，改一下试试吧。 嗯，好，敬请期待。如果大家喜欢的话，那么就是点一波关注。好，谢谢大家。
38鱼走轻沙

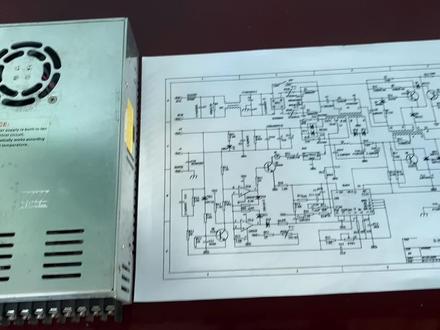

02:31查看AI文稿AI文稿大家好，这期准备改一个可调电源，图纸我已经给大家准备好了， 正好手头有一个闲置的明尾开关，电源型号是 s 杠三五零杠二四，输出是二十四伏十四点六安，功率是三百五十瓦， 准备把它改成零到九十伏可调，正好可以给电动车充电，还可以做维修电源使用。 下面把改可调所需要用到的材料给大家介绍一下。 首先是一个铝合金面板，嗯，为了美观，所以没有自己动手加工，直接网上购买的，联运费才一共四 快， 还有一个数显电压电流表，这是我上次做多功能维修装置买的，买回来才发现那尺寸有点小，一直闲置，这次终于派上用场了。 还有两个四 k 的多圈电位器， 两个电位器旋钮， 十二伏辅助电源版，嗯，这是拿废旧手机充电器改的， 把原本五幅输出改成十二幅， 两个电解电容一百伏一千，违法的。由于 做零到九十伏可调，所以选择了耐压一百伏的，这个尺寸有点大，大家可以买的稍微小一点， 一百伏八百二十微返的电解电容刚刚好。我手头只有这一种尺寸的，所以没有再重新购买，完了看看能不能装上去，不行的话再重新买。两个接线柱， 一个船型开关， 一个供阳级肖特机二极管 一个一 k 电阻，一个二十 k 电阻。接下来我给大家做一期开关电源改可调的详细教程，谢谢大家。
