芯片中的mos管在版图中怎么画
啊，这里有个知识点啊，也是一个面试比较爱问的知识点，就是 mose 款是几端器件啊？ mose 款是几端器件？ 有没有知道的？貌似一个貌似玩是几端起点啊，比如说我们常之前学过，你们肯定知道，就是三极管，三极管是三端起点对吧？啊？有积极起电极和射极，对吧？那么貌似玩有几端是几端起点，你们有知道的吗？ 啊，对，是四段起家，我看到有同学说了是四段起家啊，我们的 get 啊，我们的 source get 就是 这个啊，这个是我，他为什么叫做长线管，就是因为我们在 gate 上面施加一个电压，然后把下面的载油子拉上来，形成导电过道的一个过程啊，这就是 gate， 这个就是 source。 我们的圆啊，这个是 dream， 我们的漏漏端。最后一个是衬底啊，这是一个衬底啊，也可以叫做体端，也可以叫做背山啊，不同的工程师对他的叫法不同，但是他都 都是这一端啊，都是这一端啊，我们的版图啊，一般来说啊，如果是一个裸的袜子的话，是没有衬底的啊，我们王老师需要在上面加一排衬底啊，待会我给大家演示一下，你们就了解 啊。这是 mosber 的泡面图，就是从中间给它切开从中间给它切开啊，我们可以看到这是一个 这个方块是蓝色的独行龟啊，方块是蓝色独行龟，是 polly 啊，我们叫做 polly 啊，在我们现在用的这个韩国红利点一八的这个工艺里面，它的名字叫做 gate 啊，这个 polly 的名字叫做 gate 啊，待会你们可以在实践里面就可以看到， 然后 source 这边左侧是 source， 就是圆圆端，右边是俊，是俊端啊，是，是那个漏端啊，这是下面的披衬底，就是这些黑色的地方，黑色的地方啊， b 是 body， 这是我们的体端，这是我们的第四端啊，或者叫他背山，也可以是我们的第四端，中间都是拿二氧化为绝缘， 绝缘出来的啊，把上下，尤其是这里啊，尤其是这里我们的 gate 和底端啊，做隔离，做隔离，然后我们的 sos 是有金属啊，金属孔，金属瞳孔啊，怎么打进来的？这是我们的 m 一金属 啊，左右左右两边这一块小方块是金属，中间这是多金龟，对应在版图里面就是这一块，蓝色的是多金龟啊，左右两块啊，绿色的是金属啊，是金属 啊。然后我们就来说一版图设计，我先快速给大家看一下，给大家看一下，待会啊，大家也可以跟着我一块实践啊，跟着我一块实践， 这其实就是两个 moscow 啊，对吧？上面是 p moscow， 下面是 n moscow 啊，上面是 p， 下面是 n， 然后我们往往会用到一些特殊的层次啊，这是我们递交给那边代工厂时候，代工厂那边会告诉我们啊，你这边 是做的时候是怎么做的啊？你需要尊重什么规则，你的工艺层次都有什么啊，这些都会跟我们说啊，像这个啊，最外面这个白色的框框叫做恩威尔啊，叫做恩威尔。这面白色框框其实叫做恩威尔，然后是恩井啊，恩井，我们的 p 帽子板往往是要坐在恩井里面啊，这个红色的叫做 act， 是原区 啊，我先改个格点啊，是红色的是原区啊，绿色的是 m 一啊，在这边都有显示，对吧？这边是 m 一金属，它是金属层，金属第一层 c t 呢，是通孔， c t 是连接 m 一于 a c t 就是我们的有源区，连接 m 一和有源区的一个通孔啊，它是垂直的打到啊，垂直的打穿从 c t 到，呃呃，从 a c t 到 m 一的这个这个绝缘层的，是把这个绝缘层打穿啊，大家看到版图的时候一定要有立体意识啊， 你们看上去的其实是二 d 的平面的版图，实际上生产的啊，是这种三 d 的，三 d 的 mosquat 啊，三 d 的 mousquat 啊，一定要有这种这种意识，要有这种意识，三 d 要有立体意识，然后就是我们的 gate 啊， gate 对吧？要有 gate 啊， gate 就是我们的 pole， 多金龟啊， pole 再加上 a c t 地飞刃，有源区啊， pole 加有源区构成一个残疾管啊，它就构成一个残疾管 啊，或者一个三角啊，这个是要知道的这个是要知道的，然后这是 p plus， 就是 p 输入， p 粒子输入啊，我们都知道是那个构成拼接往往是利用三组元素和五五组元素，对吧？三组元素和五组元素 啊，你们在无论是在书店、磨店还是半导体物理啊，这类课其实都学过啊，不同材料不同性质啊，不同参杂不同性质啊，党内性也不同，甚至说光照 啊，温度都会影响一个半导体材料的这个啊，导电性啊，导电能力。所以说当我们在那个皮管是注入 n plus 啊，皮管是注入 n plus 啊，皮管是注入 p 啊 p plus， 然后 n 管是注入 n plus。 最后一层是 t g o 做的 t g o 啊， t g o 层是比较特殊的， t g o 层是比较特殊，它其实是那个一个标记层啊，来标记它是一个高压罐 啊，你们其实大家都知道，就是说如果一个东西在高压的环境下，那么如何给它绝缘就是一个比较关键的问题，如果你绝缘层薄了啊，很有可能就击穿，对吧？啊？很有可能就击穿 啊，如果你的绝缘层太厚了啊，那么又会产生些其他的问题啊，一般来说如我们想让他不及穿啊，我们就需要给他增加绝缘层的厚度啊，这个 tco 其实就是标记层标记告诉我那边电工厂那边，我这根管子是一个高压管子，我需要把炮力加厚一点啊，把炮力加厚一点 啊，其实就是做这个作用好，然后啊，这是我们的版图啊，那版图。
粉丝1.3万获赞5.2万
相关视频

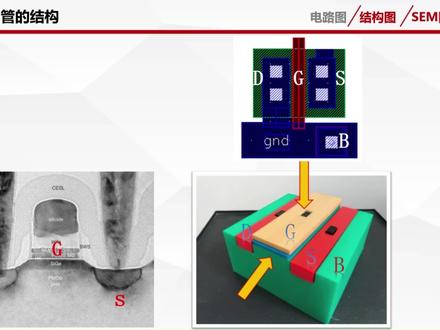

03:30查看AI文稿AI文稿那么接下来呢，为了让大家不仅 know what， 而且 know how 啊，不仅知道怎么画版图，而且知道为什么这么画， 我们以反向器为例，为大家介绍集成电路的基本工艺。因为只有了解了工艺流程，大家才知道版图中的这些图层是如何制造 啊。我们以反向器为例，反向器呢，其实就是一个 nmos 加上一个 pmos。 对于我们这里面，左边的部分是将来要做 nmos 的部分啊，右边的部分是将来要做 pmos 的部分。 首先我们要知道啊，案例中的衬底是 p substrate， 它叫 p 型衬。 那在第一步中呢，为了形成右边的 p mouse 的有源区域，我们首先要通过参杂的工艺形成 n well， 也就是 n 井。那接下来的第二部分呢，是有源区的形成。 此外，我们分析第一步和第二步进行对比，我们看到啊，下面的这个第二步的图中，多出来这个灰色的部分 field outside 啊，叫常氧化物，它起到的呢是隔离左边的 amos 和右边的 pmos 的作用。 好让我们看第三步。第三步呢，是山吉下面氧化层的形成啊，在图中我们可以看到，这个氧化层是非常薄的， 一般呢是通过氧化的化学方法来实现。那第四步呢，是山吉对于多金龟的奠基啊，从而这个抛力就是多金的意思，从而形成我们所说的山吉。 这里我们多说一点，山吉下面的这个氧化层啊，非常的薄啊，在零点五的工艺，所谓的零点五工艺呢，指的是零点五微米，指的是这个抛力沿着这个横向的这个 l 是零点五的时候，他的下面的这个 氧化层的厚度往往是 l 的五十分之一，五十分之一如果是点五公亿，零点五微米的话，五十分之一就是零点零一微米啊，零点零一微米的这个氧化层的厚度，那 他对比人的头发丝啊，我们人的头发丝的直径的四千分之一左右，大概是我们这个氧化层的厚度，这个尺寸， 所以他用肉眼基本是看不出来的，但是大家不要扔，因为他的尺寸小就呃，瞧不起他啊，虽然是薄薄的一层，但他对下面的勾到电流的形成起着至关重要的作用。 那第五步呢，我们是通过离子注入的方式实现 n 型扩散区啊，对应蓝色的部分和 p 型扩散区啊，对应图中绿色的部分 的形成啊，这个呢， indifuge 呢，对应于主要对应于 n m 四有源区的原籍和漏籍。 p d future 呢？主要对于 p 某词的原籍和漏籍。
52新哥聊科技
02:08

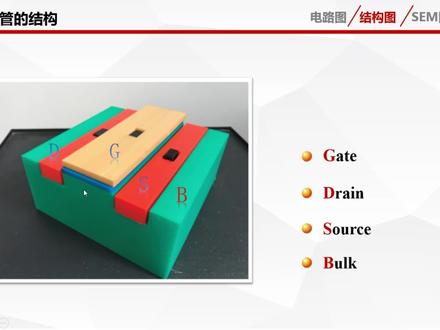

01:30查看AI文稿AI文稿而毛丝管的结构图呢，我们可以看作是三 d 版的毛丝管版图和 sam 图啊，可以分别看作是结构图，二 d 版的俯视图啊，由上往下看的这是版图 啊，以及从侧面来看呢，这个抛面图对应的是 sam 图呢，是最真实的用我们的啊放大百万倍以上的扫描电竞拍到的效果。 我们再说一遍，我们的版图和 sam 图分别对应于俯视和抛面看去的结构图， 那本系列呢，我们重点讲的是毛丝管的版图，其他的部分，比如说毛丝 管的啊，导电勾到的公式啊，电学的原理啊，欢迎大家收看赵老师即将上线的慕课，或者是之前的一些啊网课。 anyway 啊，总结一下，我们将来设计毛丝管的时候，大家可能设计的是二例的版图， 但在设计的时候一定要在脑中啊，同时形成三 d 的结构图以及侧面的这个抛面图，因为只有这样，你才能全局观的啊，分析和了解到版图实际对应的晶体管的一个结构和设计布局。
26新哥聊科技
08:09查看AI文稿AI文稿同学们好，这个视频中我们用 out in designer 十八来造一个模式管的库， 这个库呢，已经有了，在库文件中已经有了，我们再造一个， 不在这里，这是个呃，二三零五，二三零六， m s 管 它的无是这样的，封装是这样的，然后我们根据这个封装来造一个。我这里呢已经造了一个 dimose 的管，然后呢，我把它复制过来， 哎，这不至。然后再 这里工具中造个新奇件， m 模式，二三零六，这是我们常用的型号。 然后在这里呢，我们粘贴，粘贴这个皮模式管，我们把它放在旁边做一个参考，然后我这里重新造一个，首先画线， 一根直线，然后画三根短线。好，然后再画那个箭头，画箭 头需要用这个放置多边形， 然后这个多边形画出来这么粗，我们把它变成小一点 modest， 那个 few color 还是变成蓝的，看看一个比较好的蓝的三角形就出来了。然后把这个三角形稍微挪一下， 这个箭头大概差不多了，然后我们再画线， 我们在那个 m 模式管它的箭头槽里头把它转过来，没办法， 然后再再画三根线， 一句话，先 place line， 就先在这儿， 然后换个二极管，二极管就不换了，我把它复制过来。 这个点怎么画呢？写一个，画个圆圈，画个小圆圈，画小圆圈钉在上面， 再来圆圈就往下挪一下。 好，然后我们放银角 base， 所以把那个银角要光标放到外面去， 我们把引脚改掉， 这个是一号角， you 要藏起来，是 s， 二号角， 然后把它隐藏起来， 三号角 一应该也也给他藏起来。 好，然后这个 nmos 关跟他有点不一样，我们把这引脚变短一点， 那三百我给他搞定。一百， 加一些字符串，文字字符串， 我们是 n 勾到的，然后把那字放小一些， angle 就放这里，提醒我们以后知道这个管子 angle 到了， 然后在这里再放 s， 我把这个 s 就拖过来了， 然后把那个删掉了。 好，这个 n 放在里面也可以啊，直接放 的里面去。好，我们再做一下。这个银角是黑色的，然后这个里面的这个黑的线呢，我把它变成蓝色的， 全部选定，右击查找相识对象，然后看看 selected， 它选定的，我们我们把它变成选定的 same， 然后呢，这里打开属性勾好，然后打开属性，这里的线都是 small， 然后变成黑色的，我把它变成蓝色的。 好，所有的银角已经改成蓝色的，不是这样银角。然后呢，我们再清除过滤器。啊，这个 m 模式的这个二三零六已经 好，我们比这个奥特曼简单的提供的库里面东西多了两个字，我们为了方便记忆， 然后按照规矩加上 good print， 我们可以加上 sot 二三， 做成 sot 二三 it is。 好，然后把这个 p 勾到的也变成 s o t 二三 invoice， 你没加上去 s o t r 三九。 好，我们这两个库就照完了，我们保存一下，保存，然后是在工程上。 by 好，经过编译，嗯，这个 pmos 管已经可以用了，我们把它放到我们的原理图中，这个就是我们枯燥的， 这个就是奥特曼点赞的幺八里面的自带的一个模式关。好，谢谢收看。
27或非电子学堂

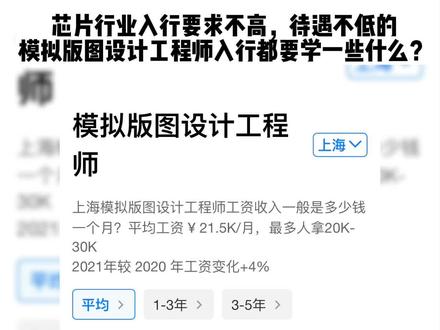

02:54查看AI文稿AI文稿芯片行业入行要求不高，待遇不低的模拟版图设计工程师入行都要学一些什么？版图学习最好有一些工艺的基础，了解 mos 基本工作原理，比如 pn 节是怎么回事，电子空学是个什么意思？简单的知道 cmos 制造流程， 有了这个基础可以更好的入门。版图入门也是一个逐步的过程，一般是先知道最基础的一些东西，然后在项目里面磨练上手， 项目是最好的磨刀石终结化。不同的东西遇到不同的问题，这些问题都会让你飞速成长。下面简单罗列了一些版图的入门步骤，时间也是大概的时间。 一、 linux 基础操作学习三到五天熟悉常见的 linux 操作命令， c d， n， s， r， m， n， b， c p， chimad， victor， touches， q do， d f， china， 叉二等等，这几个是一定要掌握的，其他的掌握越多，越熟越好。 win give them 编辑器学习最基本的编辑退出，复制，替换等等，这个也是没有一个界限，越熟悉越好。二、 design 如何学习五天读一个公益的 design rule， 一般安装好 p d k 后会有自带 design rule， 可以看一看，不懂的地方都可以标记下先，后面再回头看。三、 virtuoso 环境学习三天现阶段模拟绝大部分还是用 cadence the virtuoso 进行设计，所以我们一般熟悉 virtuoso 的环境即可。这里主要是 c seven， c days 类别，一些文件的含义， virtu also 的一些最基本的操作，比如建库，建 sale， 调用器件，编辑形状等等。四、 器件碰面图的学习一到二天 p d k 里面调用最基础的一些器件，一般是 mouse， b， j， t， dial 电容电阻对应画出在实际制造中每个类软的作用，这里每个类软的作用就可以去第三入入中查询。 五、画基础 pattern 五到十天画一些最基础的电流镜差分对等，主要是了解一些器件的匹配方式。此外这个地方要用到 caliber caliber 界面或者命令行的方式。跑版图的 d， r， c， l， v， s。 到这里基本就知道版图的一点点意思了，知道版图是怎么回事。六、 画一个二级运放十天网上有很多经典的二级运放，可以把这个运放自己画成版图，然后自己验证下 drc lvs。 除此之外，还可以用 caliber quirk start， 还试着抽取一下寄生文件。经过上面六步，基本就可以进入项目里做一些事情了。其他更多的东西等学完这些可以再看下。
1172芯片工程师阿伟

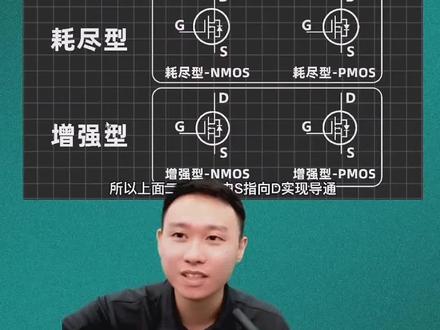

08:29查看AI文稿AI文稿接下来呢，我会很充分的跟你讲，这些符号为什么要画成这个鬼样子？他到底是怎么演变过来的？我们一般在模拟电路当中画符号呢，他有一个原则，就是只要是能导电的，他都要给他表示出来， 能导电的都要表示出来，电子进入到这个 n 型半导体，然后就能有电流通过，对吧？很显然这个 n 型半导体他就是能导电的，那么这个能导电的这两个东西怎么去画出来呢？ 就是把这个原级 s 和漏级 d 就是这么去表示，你看这两个这个拐弯的这个地方呢，它就相当于就是两个引角对 对应接在这里两个竖杠呢，表示就是这两个 n 型半导体，表示的就是这两个上下这两个 n 型半导体。关键是中间的这个 n 勾到， n 勾到，因为 这个是属于耗尽型的，我外边还没有接任何电源的，也就是说它本身就存在在里面的，它本身就是让这两个 n 型半导体就是上下是相连的，所以呢，这个符号怎么画呢？直接把它这根竖杠 画在这个地方，给它上下相连，给它上下相连，所以这个符号它就演变成这个样子了。好，那么接下来我们再来看左半边这一部分啊，三级锯这里，那么三级锯这一块很大的这块白色区域是什么东西呢？它是一块金属的极板， 金属极版，所以它是能导电的，金属极版旁边呢，它是画了一个灰色，这一部分呢，它是一个绝缘层，它是不导电的，那不导电我们就不用去画它嘛。所以呢，这里要怎么去表示呢？我们把这个三级 g 啊用这么一个方式给它画出来，这条竖杠表 是金属极版，这个是他的银角，然后呢这个中间是绝缘层给他隔开的，所以呢这个位置就会空出一个位置出来，看到没有这个符号这里，那么推算到这一步呢，还没有完这个 mose 管呢，我要让他实现导通，是不是得要先把这个三级锯给他 加一个信号对不对？给它通电对吧？所以就是负极接在三极距这里，那么就会产生负电和那么同性相斥，会让这个勾到里面的电子排斥到底部，所以他就减少了。那么这个过程当中，大家发现一个问题，没有 这个电源的负极他接在了这个极版这里，而电源的正极呢，他虽然接到了这个 n 型半导体，但是呢这一整块他跟左边这里他是不相连的，是有个绝缘层给他隔开的，所以我们单纯从这张图来去看 看呢，理论上这条线他跟负极并没有形成一个回路，既然没有回路，理论上这个地方他是不应该有电场的，不应该是有电盒存在在这里的，那为什么会这样呢？ 那么这里就要展示出莫斯管他一个隐藏的一个副本了。在这个 p 型半导体的底部呢，有个东西叫做衬底啊，也是一块能够导电的金属来的衬底呢，在这个英文当中表示叫做 body， 所以它的代号就是用 b 来去表示。而这个东西呢，它是藏在 mos 馆的内部的，为了让大家 看到它的存在，所以我就把它画在外边了啊，实物图当中它是藏在里面的，那么这块衬底呢，它在内部跟这个原 gs 是有单独一条导线是相连的，这一条导线也是藏在它内部的。好，那么所以这个时候呢，我们再来看 看，相当于电源的负极接在了三极锯这里，而电源的正极接在了底部的称底这里，那么这个结构大家发现没有？有没有很像另外一个元器件，就像电容一样，电容不也是一样是两个金属基板吗？ 他就是相当于把这个秤底壁的这个负电盒给吸引到这个正极，然后再推到三极距这里，才能够有电场形成。根本原因就是因为他内部就接了一个秤底，而且是有一根单独的导线接在原机 s 这里的，所以他才能够形成电场，明白了吧？ 我们还是回到我们前面讲的这个符号，他到底是怎么演示出来的啊？前面我已经提到过，但凡是能够导电的，能够导电的都要给他表示出来，对吧？那很显然你这个称你币他就是能导电的呀， 所以我们也要给他画出来。那怎么画呢？我们来看一下啊，现在的这个结构啊，电源的负极接在三极距，而电源的正极呢，连过来连到这个称体臂这里，而称体臂呢，他是直接 贴着这个梯形半导体的，所以你也可以理解成现在是正极接待接在了这个梯形半导体这里，和这个右边的这个二极管的结构呢，是很像的，很像的，不能说一样，只能说很像二极管，他得要正向导通， 它的电流的方向就是从正极流到 p 型半导体这里就是 p 指向 n 啊，能够导通的方向是 p 指向 n， 和电子的方向是相反的嘛，对吧？这个就是正接这个就是二极管的那个概念了，我就不再重复了啊。所以呢，这个时候呢，我们要去画这个称底 b 呢，怎么去表示呢？就是说 在他旁边画一个衬底，一个像个圆圈一样，有一个箭头指向里面，从外往里指。那为什么是从外往里指呢？遵循一个原则，就是 p 指向 n， 那么底部呢，这一块它是个 p 型半导体，那内部它是个 n 勾道， 本质上他也是一个 n 型半导体嘛，对吧？所以就是 p 指向 n， 也就是说右边的这个符号就画成这个样子了， 一个箭头从外往里指，从 p 指向 n， 那么注意，再看他这个内部呢，他是乘底 b 和这个原级 s 具有单独一条导线相连的，对不对？ 直接就给他连在这个原原 g s 这里，所以呢，就最终演变成这个 n p n 耗尽型 mose 管就是长这个样子啊，单独一条导线从底部原 g s 伸出来，然后一个键 箭头从 p 指向 n， 所以它是从外往里指，就是大家在记这些符号的时候，是不是还得要反应一下，对吧？总是记一个 p 指向 n， 才能知道他到底是什么， n 型管还是 p 型管，对不对？那么这里给大家 介绍一个方法啊。介绍一个方法怎么去记呢？就像人放屁一样，那你放屁是不是是往外放的吗？所以呢，只要是 p 型管啊，现在我给他反过来，现在是 p n p 型的结构， p 指向 n， 所以是从里往外指，从里往外指，就像人放屁一样， 也就是说只不管它是增强型也好，耗尽型也好，只要是 p 型管， p n p 的 p 型管，它的箭头就是从里往外指，对吧？就像人放屁一样，从里往外指嘛，那你 p 型管都记住了，那相反的不就 n 型管了呗。 最终呢，这个耗尽型的墨丝管就是这么演变出来的。好，现在呢，我们只是把耗尽型的给他分析完了，对不对？这个增强型的墨丝管又是怎么来的？增强型呢？它的每个结构呢？前面讲的是一样的，我就不重复了啊，也是长这个样子。关键是增强型的墨丝管 他中间本身是不存在勾到的对不对？从无到有，当我们给他施加信号的时候呢，这个勾到他才能够形成。基于我们刚刚讲的原则， 只要是能导电的，我们都要给他画出来，可是呢，他本身内部是没有的呀，对吧？没有勾到，只是说我们通过后来加了电压之后，他能够后来形成吗？怎么去表示勾到呢？这根直线直接给他画在中间，但是上下是不相连的，上下是不相连的，因为在你不 不通电的情况下，他本身内部就没有勾到码，那意味着是不是上下两边他本来就是断开的？本来就是这个没有相连的嘛，演变成给他画在中间，而上下是不相连的，会看到有两个缺口，看到没有，这 增强型的莫斯管就是画成这个样子了，那么同理，批指向 n 的原则，所以最终呢，这个箭头跟这条线就是画在这个地方了。大家觉得我讲的不错，一定要加关注啊加关注啊， 我的直播间就是这样子，纯分享啊，我不卖货的，也不卖客，相信这些东西，哪怕你去啊。当然，我不是很了解培训市场啊，你去去跟人家买个客。能不能听到我这个水平呢？ 我不知道会不会比我高。我不知道，但是我感觉应该是还可以的吧，对吧，哈哈。所以他的符号呢？不是说随便乱画的啊。他的符号不是随便乱画的，明白了吧？来，现在到这个地方还没完哦，你不要以为就已经结束了。还没有完。
268绿豆科技电子
08:44查看AI文稿AI文稿电路设计的干货来了，今天我给大家分享一下，我们常常用来驱动帽子管的时候呀，我们会使用三极管去搭建一个推碗电路，画面当中的这个图呢，就是最简洁的两个三极管搭成的推碗电路。 注意，上管使用 n p n 型三极管，下管使用 p n p 型三极管，上管直接接电源，下管直接接 d 啊， 千万不要接反喽，这两个管子接反了，容易产生串通现象啊。啊，什么是串通现象？大家可以看我之前的视频啊，有讲到， 那么我们控制貌似管的时候，如果说我们选择的貌似管的控制信号是多少呢？十二伏，那么我们这里就要给十二伏，那么下段呢是 d， 那就是零伏啊，当然这个电路呢，并不完整啊，呃，我们把它补充完整啊，然后这边过来，哎，这 串一个电阻，这一般呢，我们还会加一个稳压二极管 为二极管啊，然后再往右侧走呢，我们会再加一个下拉电阻，哎， 就下了电阻呢，我们选择十 k 五幺二极管呢，和这里的电压相同啊，十二伏啊，因为我们的貌似管的驱动机 的电压是十二伏，此时，那么我们的帽子管过来，这好，那我们现在把帽子管来画完整了，哎，这是一个帽子管，我们选一个 n 口的帽子管， 这是 t 二极管下端呢，接地这个位置呢，就是咱们的负载啊，是负载是什么东西？我们暂期先不管它，那么上端呢，是另外一个电压了啊，这个电压是多少伏，我们也不管它，它是它的控制测了啊， 那么这一段呢，就实现他的这个啊，这一段是他的这个负载册，这段呢就是他的控制册，那这个电阻啊，这个电阻我们通常我们就选十欧姆，这电阻是用来， 哎，削减他的 gs 端的震荡啊，必须要加，我们控制帽子管的时候都必须要加啊。那如果说我们希望他在关闭的时候啊，速度更加快一些，当你频率高的时候，我们希望他的速度会快一点，那么我们会在这里再并联一个二极管， 这个二极管呀，选用一个消特剂的二极管，压降低啊，恢复速度快啊，要注意不要选用普通的零点七伏的硅管， 四幺四八呀，四零零七，不要选那种啊，选 e n 五八幺九五八二四这种的啊，叫修得极管好。然后呢，我们现在分享这个电路他是如何实现控制的啊？ 那么我们的控制端这段呢，那正常我们就是给他给到十二伏和零伏的时候，来分别对右侧进行一个开和关的控制啊，我们给到十二伏电的时候，这段十二伏好，这个三上面的这三极管导通，他导通，哎，这段的电压变成了多少呢？ 他一定是比十二伏要低。零点六伏，那就是十一点四伏啊，十一点四伏这边过来十一点四伏时间他倒通了，正常没问题。那么我们这边给到零的时候， ok， 给零的时候，下面这个三机关倒通啊，因为这有十一点四伏，这是零伏， 所以下面导通他直接接地就变成了零伏，哎，所以他可以在正常的十一点四伏到零伏之间去跳遍。如果你一定要一个十二伏的电压，那对不起，你可以把这里的电压可以再提高一点，对吧？你可以提高到 十三伏，那么这块当然你的控制信号你也要给到十三伏，那他就会比十三伏低个零点六伏，这就变成了十二点四伏啊。 当然我们也不需要那么精确，什么帽子管，常规的帽子管的十二伏左右就可以啊。那这地方呢？有些同学可能会有疑虑，哎，说，老师，你刚开始的时候，假如说刚开始这款我们没有信号的时候，你看啊，我们没有信号的时候， 那你这段给个零，这个下面的三句话会导通吗？啊？在我们的粉丝群里啊，有同学经常问，因为之前我的视频当中提到过推软啊，那零服 只有他俩之间有电压的时候，他处于正片状态，他才能导通。那刚上电的时候，他他不导通，他没有电压，对吧？对的，确实是这样，你刚 开始给他零的时候，他这个三极管是不倒通，那么他不倒通呢？那么右侧全都是零吗？那他自然这个帽子管也是关闭的状态，只有等到一个轮回，当他给到一次高电瓶， 他导通了，那这端已经有电压了，这端会持续会保持一个电压的情况下，再次给到零的时候，这个三极管才会导通。 所以首次上电，如果直接给力，他确实并不导通，只有经过一个轮回，当他这段储备了一定电压之后，再给道理，他才会导通啊。这个道理先给大家讲明白， 那么在这个电路当中呢，有几点注意呢？另外一点是啥呢？我们的控制信号啊，一定要接近咱们的这个推碗电路的上端的电源电压十二伏， 所以我们这段的控制信号就要给到十二伏啊。那咱们控制这个三极管的时候呢，通常我们是用单片机去控制，单片机的艾欧口大，只能输出五伏或者三点三伏，那么我们如果给到十二伏呢，没有办法，对吧？好，那么我们所以在这段呢，我们需要加个啥呢？哎，我把这个图稍微画小一点， 我们这端呢，咱们就得加一个三极管啊，这三极管这样加三极管，哎，这用 npn 型三极管，一端下端接地，上端呢，哎，我们一定有个上拉电阻啊，要不直接和电源 接上，那不就拉到地了吗？然后我们从这引出来这根线啊，你看这时候呢，我们这段，哎，这段呢，我们再串个电阻，这个电阻呢，一般呢我们选个四 点七 k 啊，就没问题啊。这一段呢就是咱们单片机的 i o 口了啊，这个 i o 口呢，你可以是三点三伏，也可以是五伏啊，通过这个 i o 口啊去控制他。此时这个三极管，当我们给个高的时候，我们分析一下，当他给高这个三极管导通，导通被拉到低， 拉到地了，他变成零，他变成零的时候，那这个下面这三句话倒通零，所以他关闭，所以他刚好是反的。你看这边给 一高电频，这段变成了零，这段提到零信号的时候，零电频的时候，这个三阶段不倒通，哎，所以这点是 是有这个上拉电的，直接拉到了十二伏，所以他是十二伏，上面这个管子导通十二伏，这一点电压是十一点啊，四伏，十一点四伏啊，足够他导通了， 所以这个帽子管就可以打开了，所以他刚好是反向的。假如说我们是希望他同向，那我们在前端再加一三极管，再反一次向就可以了。你三极管他具备反向的功能，就算给高，就算是他通了，他变低了，就算给低，他 不通，他变成了高啊。啊，还有一点注意事项，我们呢，如果使用单面积的 io 口的时候啊， 他在刚上电的时候，单面机程序还没有运行到 i o 口初始化的时候，他的状态是不知道什么状态，所以呢，我们需要呢， 再给他加一个默认值啊。我们如果说希望一上电的时候，这帽子管是处于一个关闭状态， ok， 那怎么办呢？关闭状态，那么我们这一点的电压就应该是这个三，这个三极管应该他是关闭，那是下面这三极管导通，这是零，这是零的时候，这个三 应该导通，它导通，哎，那么我们需要在这块给它加一个上拉电阻，上拉电阻， 这块上拉电子拉多少伏呢？就拉咱们的单片机的电源啊，就是 m c u 的 v c c 了，不是十二伏了啊。注意，如果十二伏，你通过这个电阻串过来电呀，把单片机挨五口就烧坏了啊。所以是 m c u 的 v c c 是几伏就拉到几伏， 那如果说他刚上念的时候不知道是什么状态，那拉高，那这三个倒通低，哎，低他就是低， 这段 d 就是关闭了。如果我们一上电，我们就希望这附带是打开的，那好，那我们在这呢就给他来一个下拉电阻，哎，只要我们一上电，一上电就让他下拉电阻成 d， 十 k 直接给 dd， 他倒通，十二伏直接过来，啪！他直接通了，十二伏就是通的啊！所以 这就是一个默认值的状态啊！好了同学们，那么这节课的内容就给大家分享完了啊！推碗电路是驱动貌似管的一个标准的接法，这种电路 郭老师在实际当中已经大量使用啊，是完全可以直接拿去这些参数就能使用的啊！好同学们，你学会了吗？欢迎大家关注郭老师的视频，带你们学习更多的简单且有用的电路设计知识。
1.3万郭天祥老师-教育官方号

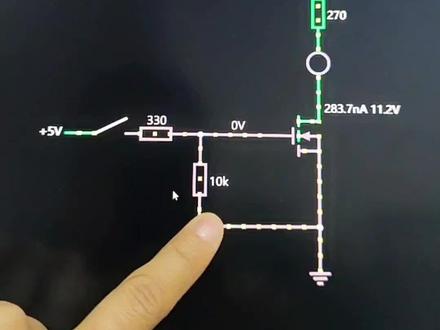

00:15查看AI文稿AI文稿大家帮我看一下这个安型模式管的电路图有没有问题？这里是个开关，当开关按下的时候，这里有四点八伏，然后这里模式管就会导通，嗯，松开开关的时候，这里就零伏了，就关断了。大家帮我看一下有哪里有什么问题吗？
1427我和张工创业-菜头电子
05:21查看AI文稿AI文稿大家好，我是清风。呃，上一期视频呢，我和大家分享了一下锂电池保护板的一个功能，还有它的原理，那么在评论区很热闹，大家都说这个 两个模式搞画反了，对吧？实际上呢，它是一个背靠背连接的这么一个形式。那么今天我们来聊一聊这个问题，那么要了解这个问题呢，我们就搞清楚两个问题，第一个 到底有没有画法，对吧？然后呢下一个就是这个莫斯拐的 s 和 d， 这两个 g 是不是可以互换，能不能反过来用？那么为了说出这两个问题呢，我们来看一看一个 莫斯管的一个基本的结构，大家看啊，其实这个板子呢，就是一个很典型的实物，呃，可能摄像摄像头里可能看不清楚这两个管子，他就是反结的，这两管就反结，就是这种背和背的串联方式，我们来注注意， 来看一看这个莫斯管的一个结构，那么大家知道我们的莫斯管呢，是由一个梯形的半导体做秤底，对吧？然后在上面掺杂两块 n 型的半导体，使它形成一个呃，这么一个莫斯管，那么他的符号呢？是这样画的，也可以，实际上中间呢，他还有一个这个 二极管没有画出来啊，还有一个二极管没有画出来，实际上他的二极管是这样画的，对吧？ 对不对？这是我们一个常用的画法，常用的画法好，那么看啊，当这个称底的这个 p 型半道题上面掺杂了 n 型以后，他是不是这个地方就会形成一个偏结， 对吧？这边也会形成一个偏结，对不对？会形成两 拼接，形成两个拼接，那么这个拼接的有一点就在这个位置好，那么形成的拼接以后，大家看啊，通过这个轴线，我们把它分成左右两半的话， 这两个半导体这两边是完全对称的，对不对？完全对称的，那么在这种情况下， s 和 d 是可以反过来使用的，这是没有问题的，这是没有问题的。那为什么我们会出现一个圆级和弱级的区别呢？那么大家看 我们原机和漏机的区别在哪里啊？在这里 s 级一般来讲它会通过一根导线接到我们的秤底上，对不对？通过一根导线接到我们的秤底上，那么这个秤底上就是我们这个技升二级管 管的一个角，对不对？那么这样的话就造成了什么呢？这个二极管被短路了，对吧？这个二极管短路了，短路了以后呢，那么就可以分出 s 级和 d 级，对不对？分出 s 级和 d 级，那我们常用的一个电路是这样画的， 然后这边接一个电阻，然后接地，对不对？这个电阻可有可无，然后呢接一个电动机，我们比如说这是一个电机的驱动电路， 这是 vcc， 然后这边是给他的驱动信号，我们基本上常用的就是这么画的，对不对？ 常用的是这么画的好，那么在这个电路里面他却不这样，他是这样串联在一起，背靠背的串联在一起。那么通过我们对这个 mosco 的基本结构，我们也知道他串联在他，他这个 圆极和漏极是可以分开用的，对吧？是是可以反反着用的，那么为什么我们在这个电路里会这样反着用呢？其实解决一个很大的问题，解决什么问题啊？我们剩下的这个计时二极管，大家看， 其实这个二句话并不是人为做出来的，而是它的生产工艺，它的结构造成的，因为这边是 p p 型半导体，这边是 n 型半导体，那肯定就会形成一个偏结，这个是毫无疑问的，对吧？只不过说我们通过这个 s 和这个 趁底把它连在一块，使得这个二极管失去了作用，把它短路了，对吧？把它短路了，这个二极管就没有了。 但是大家看啊，这个图，如果我按照现在这种接法，大家看我们这个计生二极管，他的左边是左边是乘，右边是负，对不对？ 而我的电池这边是负，对吧？这边是负，然后到了这，他是不会通过这个二极管的，对不对？然后这边也是一样，这边是负，然后这边是正，对吧？那么他也通不过这个二极管，对不对？那么这样的接法很大一部分他可以防止 防反灌，对吧？可以防反灌，也就是说反向电流是不会过去的，因为这个二极管的存在，因为这个机身二极管的存在，使他这个反向电流不会过去，这边也是一样，这样接的话就有这么一个优势。那么这就是为什么要把这个， 为什么要把这两个二级管针对着画呀？就是这个原因，实际上他这样画法，他这种接法是有他的道理的，是一定是没有错的。那么在平时的日常生活中间，如果我是单管的话， s 级和 d 级是可以 倒过来用的，是可以反过来用的，其实没有问题的啊，那么今天呢，就和大家分享到这里，谢谢大家。
191清风明月DIY

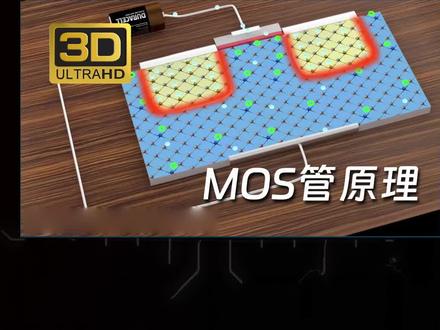

03:02查看AI文稿AI文稿高端手机里的芯片，我们拆开内部无限放大，可以看到芯片的最基础的构成单元就是 mos 管。我们知道芯片的材料是硅，纯粹的硅石一开始是很难通电的，我们通过离子注入的技术，让纯硅的导电性能急剧上升，现在就能看到大量电子能够快速通过。这种技术就是半导体参杂技术。 这种参杂技术分为两种，我们现在给一块纯硅同时进行两种参杂，右侧是可以形成大量代付电自由电子的 n 型参杂，而左侧是会形成大量带正电空血的 p 型参杂。 这个过程就像给一缸清水注入不同颜色的墨水，当中间的挡板抽走，此时中间会发生扩散作用。同理，现在半导体内部两种参杂也会发生扩散，其中 n 区的电子会被 p 区带正电的空穴所吸引，此时发生了神奇的现象，中间偏左的位置多得到电子 会显负电性，中间偏右的位置失去电子会显正电性。这里中间形成的电场又称为耗尽层。当电池正极接 n 区，负极接 p 区，会使耗尽层增大，此时处于反向偏置，电流无法导通。 现在把电池翻过来变成正极接 p 区，负极接 n 区，电子则会非常顺利通过耗尽层，也就是正向偏置，电流处于导通状态。 那么再来看莫斯管结构也是类似原理，他也是采用两种参杂，其中左右两边肩部是高浓度 n 型参杂，其余大部分区域是普通浓度 p 型参杂。需要注意的是，莫斯管的 p 型参杂除了有空穴以外，还会混入少量的自由垫子， 此时注意看 pn 相连的区域，就必然会形成耗尽层。现在我们将左右两边直接相连通电，可以看到总有一边的耗尽层会增宽，也就意味着电流根本无法倒空。 接下来我们要用到和电容类似的结构，电容的两侧是金属极版，中间是不导电的绝缘层。当给两块金属极版通电，电池将其中一块极版的电子推动到另一块极版，也就是这两块极版之间会形成正负极电场，其中电场的方向是正极，指向负极。 我们将其中一块金属极板和绝缘层放置在 mos 管的中间位置，另一块金属极板放在底部用来做衬底。现在给这两块金属极板通电，同样也会发生电子转移，此时顶部失去电子会显正电性，底部衬底多得到电子会显负电性。现在的 mos 管内部形成了正极指向负极的电场。 接下来神奇的现象发生了，由于顶部显正电会吸引梯形参杂里的自由电子跑到中间位置，随着持续增大，中间的电压就会持续吸引更多的电子堆积到中间。当中间达到一定浓 浓度时，会形成和类似 n 型参杂一样的结构，也就是 n 勾到。这时候相当于把两边直接相连，左右两边电子就可以通过这个 n 勾到进行流通，也就是变成通电状态。中间电压控制的用 gay 升级表示，左侧电子流入的叫做 source 缘极，右侧流出的叫 dream 漏极。 所以总结下来， mos 管就是控制中间的电压，从而控制两边的电流导通或者截止。有了 mos 管，我们可以组合成多种逻辑门，再用逻辑门组合起来就是我们所熟悉的芯片了。
