添加好我们的三个网络之后,然后我们就可以在这个网络上面呢去添加装置了啊,我们点击这个装置,然后点击右上角的这个新建,点击新建之后呢就跳出来啊这个对话框, 这个文本框呢就是我们新建装置向导文本框啊,我们在这个第一个文本框里面呢啊,填好我们的装置名称啊,然后在第二个文本框里面,我们去啊就是导入我们这个装置的 icd 文件, 首先我们来新建一个线路保护啊,那么我们输入这个线路保护的名称啊,首先我们写一个 p 啊,这个 p 指的是我们保护,然后呢再输入一个 l, l 指的是线路保护,然后我们店等级是二百二十千伏的, 那么我们写一个二二,然后这个是我们的第一条线路保护,那么我们写一个零一,然后呢这个网络啊,我们是 a 网,那么写一个 a, 这个呢就是我们保护装置线路主一保护 啊,然后呢是二百二十千伏等电等级的第一套啊,然后是 a 网的,然后呢我们去选择啊这个保护装置的 icd 文件,点击这个浏览,然后就跳出这个啊 对话框,我们选择 pcs 杠九三幺 a 啊,这个 sd 文件啊, pcs 九三幺就是我们的线路保护装置, 我们点击这个打开,然后点击下一步,这个时候啊 scl 文件教育 成功啊,这个软件呢会自动啊,进行一个教验啊,如果有错误的话呢,这里会显示出来啊,如果没有错误的话,那么这里就显示教练成功,然后点击下一步,然后到这里呢啊就是更新通讯信息, 提供一系列选项来手动将 icd 文件中的通信配置信息导入到 scd 中,看到下面 这个 icd 子网名称,那么有三个啊,一个就是啊这个 mms 网啊,第二个就是故事网,第三个就是 sv 网, 那么这个 icd 他的访问点名称啊,分别是 s 一, s 一是我们 mms 网的访问点名称,然后就是 g 一,这个是 我们这个故事啊,在我们 icd 中的这个访问点名称,然后这个 m 一啊,指的对应的我们这个 sv 网,那么我们在这里呢就可以双击,然后呢选择这个 scd 中的子网名称啊, 换句话说就是啊,我们去配置一下啊,我们这一个线路保护的 icd 啊,他对应到我们这一个站的 scd 文件,他的自网名称 啊,我们刚才新建了一个 mms 网,新建了一个故事网,新建了一个 sv 网,那么点这个下来菜单呢啊,就是我们刚才新建的这三个网, 那么 mms 网,我们当然啊,就是我这个选这个 mms 啊,也就说啊,我这一个啊线路保护啊,他需要 和我们战控层网络啊进行一个通信,那么选 mms 网啊,然后呢我这个装置呢啊,我的第一这个访问点啊,他需要访问到我当新建的这个故事网啊过程层网络, 然后呢还有这个 sv 网,这个 m 一,我们选择我们刚才新建的 sv 网,这个时候呢点击下一步,同样呢这里也会一个有一个自动的检测,没有问题,点击完成。 然后呢这里呢就跳出来一个啊,本本框这一条,就是我们刚才新建的这个新的保护名称是 pl 二二零幺 a 啊,这个是我们刚才命的名。然后呢,我们可以把这个描述改一下 啊,改称二二零千伏课堂站啊,课堂线课堂线保护装置, 二百二十千伏课堂线保护装置这个型号生产厂商啊?配置版本胶原码呢?这些都已经自动啊填进去了啊,这个是我们那个 icd 文件里面已经自带了的, 添加完我们的线路保护,我们再添加这个间隔,也就是我们二百二千伏课堂线这条线路的合并单元和智能终端。那么同样的,我们点击装置,点击新建。
粉丝7.7万获赞20.2万

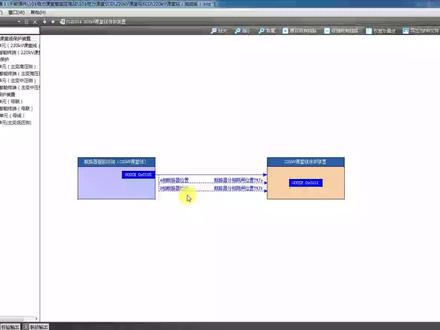

然后呢我们继续连我们 c 项断了系的位置,这个时候呢我们就 c 项的话,我们介绍另外一种这个连接虚毁录的方式,我们选择这个专业配置模式, 选择专业配置模式之后呢,我们发现上面那个窗口没有啦,然后呢右边啊多了一个窗口,右边多了一个窗口,然后呢注意啊,在这里呢,这个顶部,这个这里呢我们可以点击这个下拉菜单, 公用的,他是 aldo, 然后保护装置啊,他是 prot, 路波是 rcd, 我们现在这个啊回路呢是 pigo, 他是保护机油啊,我们选择这一个,然后呢啊在这个模式下我们怎样来连线呢?同样的 我们是选择一个外部信号,然后再选择一个内部信号啊,将它放在同一行,这样呢我们就将这个续合度连接了, 具体我们来看一下啊,我们就连这个 c 项道路系位置,首先我们这个外部信号,也就是发送方是谁提供的啊?看到这个啊,右下角这里有个有,有个菜单可以选,一个是外部信号,一个是内部信号, 我们先看外部信号也是发送方,我们的发送装置是我们的断路器智能终端在 双击基一。然后呢继续来看啊,这个故事发送数据 ds, 这个下面呢啊,就是断路器的位置了啊,我们找到 c 向断路器位置也是这个文件啊,他的后缀是这个 stval, 我们先右击啊,这个选中的虚端子,然后呢他就会跳出一个啊对话框啊,附加选中的信号啊,我们点一下附加选中的信号啊,我们就发现 c 项断裂器的位置呢啊,就到达了啊这个表的这里, 但是呢这个内部信号这里是空白的啊,我们就是说先在这个表里面先把外部信号也就是开出去段子给他加进来, 我们点击下面这个内部信号,然后呢在这个课堂线的保护装置这个表格里面呢,去找到我们的这个开入序端子 啊,我这个是放了器的位置开入啊,那么就在这个机一抬头的这个文件里面, 然后呢往下打开啊 pigo, 然后呢在这里又有一个断气位置,然后打开啊一个 st, 然后继续点开, 点开之后这里有一个 c 项的分项跳的位置,我们继续点开,然后我们选择这个 s 七 val 这个 da, 然后呢我们右击,然后呢选择关联选中的信号。哎,这个时候呢,我们看到这 个断路器分项跳跳位置 c 向的呢啊,就已经添加到这里了啊,这个时候呢我们啊这个发送方的这个外部信号 c 向断路器位置和我们接受方的这个内部信号断路器分向跳跳位置 c 啊,他们就处在同一行呢, 这个时候呢我们就相当于将这两个虚端子连接起来了,我们是通过在右边的这个 框里面呢去选择外部信号和内部信号,然后呢去右击啊,点击这个关联选中的信号呢,这个时候呢他们就会分别啊将这个外部信号和内部信号呢添加到这个表里面, 当只添加一个一边信号,当只添加外部信号的时候,我们刚才看到这里它是一个斜体字, 当我们将这个内部信号添加进来之后呢,他就变成了这一个正常的字体,斜体字就提示我们啊,这个虚回路并没有建立。然后呢变成这个正常的正常的字体之后呢,这个虚回路就连建立了啊,然后同样呢,我们还是看一下这个回路展示, 然后点击这个箭头 a, 我们看到 c 项暴力器位置这个虚毁路已经建成了啊,已经连接起来了。

再来看到 scd 文件啊,它是这一个英文单词的缩写啊,它的意思就是呢,变电站系统配置文件相当于全站的施工图,竣工图啊,这个呢,就是我们现场拿到这个图纸, 在我们施工的时候呢啊,这一个 scd 文件啊,相当于我们的施工图啊,他是在不停的修改过程中的啊,就是我们如果发现缺陷或者发现什么问题,要对这个 scd 文件呢进行一个修改, 然后这个电站投运之后啊,那么这个 scd 文件呢啊,就一般就不改了,不动了啊,那么这个 sc 的文件就相当于我们的竣工图了。 scd 文件描述了变电站所有 id 设备的实力配置和通信参数, id 设备间的通信配置 以及变电站依次系统结构。 scd 文件因包含版本、修改信息、 明确描述、修改时间、修改版本号等内容啊,也就是一次二次设备的连接区,端子连接,还有通信参数配置等等。那么这个文件呢,也是全站唯一的,它的扩展名呢,采用 scd 这个 sct 文件呢,由系统集成商或者是设计院提供,那么也是与工程对应的。 s c d 文件是建立在 i c d 和 s s d 文件的基础上的啊,它是 i c d 和 s s d 通过这个系统配置工具呢来生成的这个 s c d 文件啊,目前呢,一些 监控系统已经支持根据 scd 或者 icd 文件呢自动映射生成数据库,减少了监控后来数据库配点号的这个困难, 我们继续往下看, icd 和 ssd 文件通过系统配置工具生成了 scd 文件, s c d 文件通过这个装置配置工具啊,它又生成了 c c d 文件和 c i d 文件。那我们先来看 c i d 文件。

首先我们来看一下这一张图啊,这张图是我们之前讲过的一张图,就是我们智能变电站的结构图,那么他主要包括三层两瓦,三层就是占空层啊,这个都属于占空层设备,还有就是间隔层啊,这些呢都属于间隔层设备。 最后呢就是过程层啊,这里呢都是过程层设备,在占空层和间隔层中间啊,有一个网络就是 mms 网,这个网络呢我们称之为占空层网络,然后在间隔层和过程层之间 也有一个网络,这个呢我们叫做过程层网络,那么他包括故事网和 suv 网。那么在之前的过程中呢,我们已经讲 过了啊,这个 mms 网,故事网和 sv 网,他们中间传授的数据是什么啊?他们是怎样传送的?那么本节课呢,我们的重点呢就是啊,怎样去制作这么一个智能变电站的 s cd 文件, 我们可以把制作 scd 文件呢,把它类比成建立一个虚拟的智能变电站啊,就是搭建出一个虚拟的智能变电站,这个图呢就是一个完整的智能变电站。 我们应当怎样来搭建这么一个智能站呢啊?我想可以分成以下几步来进行,首先第一步我们先写个备注,说清楚我想做什么,那么我的备注就写啊,我想新建一个二百二十千伏客 抗战啊,他的版本呢就是一点零啊,一点零就是初始版本。那么后面如果我对这个啊,对电站啊有什么修改的话,那么我写清楚我要修改什么内容,比如说我是增加某一些间隔,或者说某个保护装置升级等等, 那么只要我修改了,那么我们版本号呢,再加一个零点一啊,就变成一点一啊, 如果再有修改的话,那么以此类推,那么版本就可以变成一点二等等。总之呢就是我先写清楚我想做什么,我想新建一个二百二十千伏课堂战,他的版本呢是一点零, 这是一个新建电站。然后第二步就是给这个变电站命名,那么我们就给这个新建变电站命名 成二百二十千伏课堂站。第三步就是给这个变电站呢搭一个框架,那么就是建立这个变电站的网络,我们这个变电站的网络呢,就相当于我们这个变电站的框架。 比如说我们想画一棵树,那么我们先把这棵树的枝干画好,画好这个树枝干之后呢,我们再画他的叶子啊, 这样呢这棵树就画出来了。那么我们在建立这个变电站的时候呢,去搭建这个虚拟变电站的时候呢,也是一样的,我们先把这个变电站的网络给他搭起来, 发起来之后呢,我们再在这个网络上面去加我们的设备,把设备再加上去啊,不就成了一个完整的变电站了吗?因此呢我们第 三步就是先搭框架,建立这一个智能站的网络,那么我们这个智能站有几个网络呢?那么包括 占控层网络,还有呢就是过程层网络,那么我们就新建了一个 mms 网络,新建的物质网络,还新建的 suv 网络,那么有了网络之后,我们就把我们的设备往上面加, 也就是第四步添加 id 设备,比如说我们在间隔层呢,就新建保护装置, 那么包括线路保护,主边保护,母线保护等等,然后呢每个间隔还有测控装置,对应的测控装置我们也新建好,然后呢还有其他的 id 设备, 那么在过程层呢,我们就新建啊,每个间隔的合并单元还有智能终端, 当我们添加好这些 id 设备之后呢,那么整个变电站呢就有模有样了,但是各个 id 设备之间的这个连接啊,也是虚段子的连接呢,还没完成。那么我们以保护装置为例,那么保护装置呢,有很多开入虚端子,开出虚端子, 合并单元有很多开入虚端子,开出虚端子,智能终端也是,那么我们根据我们那个虚端子联系表啊,或者说根据我们的这个逻辑关系, 我们将保护装置与合并单元之间对应的这些虚端子呢进行一个连接,当建立完这些虚端子之间的连接之后呢,那么整个变电站啊,他就已经搭建完成了。

接下来我们来新建通信,点击通信,然后在右上角点击新建,这个时候跳出这一个对话框,这里我们选自动, 然后这个 station boss 啊,就是我们战控层网络啊,然后我们建一个 a 网,然后电源等级呢,我们选二百二十千伏,然后点击确定, 这个时候呢我们就建好了一个占空层的 a 网啊,那么他类型这里我们可以做一个选择,双击,然后选择这个 mms 网啊,这个就是占空层网络 啊,为了方便讲解呢啊,我们将这个名称呢改成 mms 王啊,方便大家讲解啊,但是他自动生成这个名称呢,是这个规范的名称, 然后通信这里呢我们再新建一个故事网啊,故事网就是点击自动,然后呢故事网是属于过程层网络,那么 process boss 啊,就是过程层网络,然后呢直网编号,我们选 a 网, 然后过程层网络呢,我们选二百二十千伏过程层网络,然后点击确定,然后呢我们这里把名称啊,这个是规范名称啊,我们把它为了方便讲解呢,我们把它改成故事, 然后这个类型呢我们可以进行一个选择,选择 i e c 故事,那么这个网络就是故事网,然后我们还可以新建一个 sv 网,那么点击新建自动 sv 网,也是过程层网络,我们把它选成 process boss 啊,过程层网络,这款编号我们也 事件在 a 网,然后呢电压等级,我们选二百二十千伏,点击确认,然后的话我们把这个名称,然后把, 然后我们把这个名称呢把它改成 sv 哇,然后它的类型我们可以选成这个 smv, 这样呢我们就建好了我们的这个网络, 这个过程层呢,我们可以把每一个店等级去建立一个网络啊,比如说故事网,我们看啊,二百二千伏建立一个二百二千伏的故事网,然后呢?啊,一百一十千伏啊,这个电等级建立一个故事网,然后呢十千伏建立这一个故事网,他们都属于过程层网络。

再来看到 scd 文件啊,他是这一个英文单词的缩写啊,他的意思就是呢,变电站系统配置文件相当于全站的施工图,竣工图。 这个呢,就是我们现场拿到这个图纸,在我们施工的时候呢啊,这个 scd 文件啊,相对于我们的施工图啊,他是在不停的修改过程中的啊,就是我们如果发现缺陷或者发现什么问题,要对这个 scd 文件呢进行一个修改, 然后这个电站投运之后啊,那么这个 scd 文件呢啊,就一般就不改了,不动了啊,那么这个 scd 文件就相当于我们的竣工图了。 scd 文件描述了变电站所有 id 设备的实力配置和通信参数, id 设备间的通信配置 以及变电站依次系统结构。 scd 文件应包含版本、修改信息、明确描述、修改时间、修改版本号等内容, 也就是一次二次设备的连接区,端子连接,还有通信参数配置等等。那么这个文件呢,也是全站唯一的,他的扩展名呢,采用 scd, 这个 scd 文件呢,由系统集成商或者是设计院提供,那么也是与工程对应的。 scd 文件是建立在 icd 和 ssd 文件的基础上的, 他是 icd 和 ssd 通过这个系统配置工具呢来生成的这个 scd 文件啊,目前呢,一些 监控系统已经支持根据 scd 或者 icd 文件的自动映射生成数据库,减少了监控后来数据库配点号的这个困难, 我们继续往下看啊, icd 和 ssd 文件通过系统配置工具生成的 scd 文件, scd 文件通过这个装置配置工具啊,他又生成了 ccd 文件和 c id 文件, 那我们先来看 c id 文件,在这个流程图中呢,把 scd 文件在这个位置, 那么他是由 icd 文件啊,然后呢通过系统配置工具进行些配置之后呢,就生成这个 scd scd, 再通过这个装置配置工具呢,能设导出 ccd c id, 然后呢通过交换机配置工具呢,能够导出 csd 和 c id, 这个 icd 文件呢是由保护装置厂家提供的,那么在我们施工过程中, i icd 文件呢,一般是不会再去修改它啊,因为我装置型号版本的已经确定了,那么这个时候呢, icd 文件是不需要去改变的,那么我们在验收啊,或者说施工啊,或者说运维过程中啊,我们可能会改 改变,或者说需要教验的验证的这么一个文件呢,就是 scd 文件,在验收过程中,我们要检查 scd 文件里面的配置啊,是否正确,而 ccdc id 和 csd 文件呢,是通过 scd 文件直接导出, 所以呢我们真正需要搞清楚的啊,就是这个 scd 文件,这个文件呢设计会给我们啊, 但是我们也需要对这个文件是怎样建成的,或者说怎样配置的呢,要搞清楚啊,我们要自己能够看得懂,那么这个时候呢,我们在验收或者运维或者削缺过程中呢啊,才能够找到一些关键点。 那我们接下来呢,就来介绍一下这个 scd 文件的制作步骤啊,我们搞清楚他是怎样制作出来的,他的制作步骤是什么,这个呢我们就可以更深入的理解啊,什么是 scd 文件?
