任何一台 rtk 到新工地都需要完成以下四个步骤,记得点赞收藏,以备不时之需。今天我用华瑟视觉 rtk 这款仪器给大家做演示。首先要新建项目,避免和之前的项目搞混,我们点击工程管理,点击新建工程名称,就比如说 g 六三, 然后点击坐标信我这里是两千,我们选中两千, 然后点击投影,确定投影参数,我们点击获取中央子午线,他就会自动获取华 crtk 当前位置的子午线,如果不点这里的话,就会导致我们的位置信息不准确, 点击确定新建项目完成。第二个步骤,手部和滑擦 tp 的连接,我们点击连接仪器, 点击连接方式,选择 wifi 连接,首部会自动搜索 wifi, wifi 的名称就是机头的机号,我们选中之后点击连接, 在听到 rtk 提示后连接就成功了。如果要使用视觉翻译的功能,就一定要使用 wifi 去连接,否则这个功能是用不了的。第三个步骤,把 rtk 设置固定,我们只需要点击一键固定,点击启动, 收到上门信号 ipk 就可以固定了,之后就不用再次设置,开机就可以自动固定。 第四个步骤就是参数计算,首先我们要明白为什么要做参数计算,目的就是让华叉 pk 测出来的点的坐标系与控制点的坐标系一致,我们现在项目中选择点管理,点击添加输入点, 注入甲方给的三个控制点的坐标,控制点一,选择 k 一, 点击保存,然后再输入控制点二的坐标,重复这个步骤,输入控制点二,控制点三的坐标,三个控制点 k 一, k 二, k 三,说完之后拿着华子 rdk 再去采集甲方给的控制点, 到达控制点一的点位后,我们点击测量点名,我们改成 c 一测量一,点击测量键, 完成控制点一的采集,然后重复刚刚的步骤,继续采集控制点二,控制点三, 控制点二,点击测量。 测量控制点三,采集完之后,我们点击点校正,添加控制点。对测量点,我们点击酷选,选择测量点一,点击确定, 然后已知点,我们也选择酷选,选择控制点一,点击确定,然后选择保存,并继续把测量点二,控制点二,测量点三,控制点三按照相同的步骤添加进去。 检查比例是零点九九九或者是一点零以上就可以了,如果发现比例没有达到标准的时候,就需要检查这个采集点和控制的点位是否一一对应,确认 没有问题了,我们点击应应,这样就完成了参数计算。下面我们就可以拿着划三二 d k 去测量方向了,我们点击点方向,选择要方向的点, 我们可以打开华 s r d k 的实景方向功能,华 s r d k 有两个摄像头,支持双摄方向,我们根据屏幕的实景画面方向指示,即可以找到方向点, 已进入下摄放样,完成放样。

大家好,现在给大家讲解下测试通软件常用操作流程,帮助大家快速入门。首先打开测试通软件, 第一步,我们需要新建工程,用来对数据进行管理,选择项目模块,点击工程管理,点击左下角新建 数工程名称, 选择下方坐标系, 这里选择工程对应的坐标系,这里以国家两千为例,点击下一步, 选择投影,这里需要修改中央字母线,输入当地的中央字母线,点击接受, 点击确定工程机芯片完成。 第二步,我们需要对仪器进行公众模式的设置,这里我们以外挂电台一加一为例,点击配置模块,点击连接, 连接方式默认选择蓝牙,之后选择鸡蛋的蓝牙号,点击连接并设置 连接成功,选择基站设置,点击插分数据链, 选择默认自启动基准站。外挂电台幺幺五二零零,点击应用,接受此工作模式。 基站设置成功,基站设置成功后会自动断开与基站的连接,之后对移动站进行设置,点击连接,选择移动站的 sn 号, 点击连接并设置连接成功,选择移动站设置,选择插门数据链,选择默认自启动移动站,划错电台,点击应用,接受此工作模式。 将基站信道对应修改为期手部提示固定仪器器设置成功。第三步,进行点教证, 注意一个工程只需进行一次检教证即可。首先点击项目模块,点击点管理,点击添加输入点名 类型,选择控制点,控制点坐标, 点击保存。一般我们需要三个以上的点进行点要证,这里依次添加即可,这里我们输一个为例, 添加完成后,我们需要实地测量控制点,点击测量模块,点击点测量,输入点名 天线高要与墩中杆高度一致。方法,选择控制点, 将对中杆放到空地,点上水肿气泡严格局中点击右下角测量按钮, 该点测量完成后,去其他空运点位置将控制点一一测量。 控点测量完成后点击返回,点击点交证, 点击左下角添加 gnss 点是在实际位置测量的点坐标,已知点是输入的点坐标,选择十一 一对应,这里我们添加一对点为例, 只需要三对及以上混用点,之后点击计算并应用, 这时我们就可以进行点测量 或者道路方向等外野操作。 这里我们需要注意,当我们基站发生移动或基站关机之后,需要进行基站拼移,点击基站拼移, 这里与点调正类似,但只需一对点即可。选择对应的 gnss 点与已知点,之后点击计算确定即可。测量完成后,我们需要 将数据导出,点击项目模块,点击导出,输入文件名, 选择需要的文件类型, 之后点击导出, 导出成功即可。

我是郑州环宇社会,今天我给大家讲一下滑测仪器蓝牙连接以及仪器注册问题。首先我们打开软件, 打开之后找到我们下边配菜单里边的配置,点击连接,点击连接的时候,上面我们那个蓝牙会自动搜索我们的仪器创号, 搜索完成之后点住这个仪器叉号,点连接 提示点配对 连接成功,语音提示连接成功,连接成功之后 上面会提示仪器注册过,注册码过期,我们直接点注册去注册,或者的话我们上面点仪器注册之后选择输入我们的注册码,我们注册码的话就是分大小写, 输完之后点注册,注册成功之后我们的日期已经注册好之后,我们把软件推出一下 之后再重新打开软件。


只需六分钟,教你学会使用 rtk! 首先打开侧放网软件,打开项目界面,点击工程管理,点击新建,输入工程名称, 点击坐标系,根据实际情况选择对应的坐标系,点击下一步,点击投影, 点击获取中央子午线,也可自定义修改,点击确定,再次点击确定工程创建成功。 打开配置界面,点击连接,这里以蓝牙连接为例,选择移动站的 fm, 点击连接,连接成功请检查感招是否正确。连接成功后点击一键固定,点击启动, 启动成功,此时移动站踏分信号灯一秒一闪,首部软件显示固定即可开始作用。仪器达到固定解后,若无参数需要做点矫正。录入已知点, 打开项目界面,点管理,点击添加输入点名称点类型选择控制点, 输入安坐标, e 坐标和高成, 点击保存即可完成一个已知点的录入,按照此方法将所有已知点进行录入, 接着采集已知点,打开测量界面,控制点测量输入点名,检查对中杆杆高和天线高是否一致。 将对中杆杆尖抵在已知点上,水平气泡居中,点击测量图标进行已知点的采集, 待所有已支点采集完成之后, 进行点校正的计算。点击点校正高成。拟合方法,选择 tgo, 点击添加,开始添加点对。在测量点界面,点击酷选,选择点管理中刚测量的已知点,点击确定,也可以点击点名,输入对应点名,可以自动检索出点管理中的同名点, 同时也可以点击测量点,直接进行已知点的采集。注意天线高和对中杆杆高要一致,观测时间可自定义选择。 点击开始测量, 点击下一步。 在已知点界面可以直接进行已知点的录入,依次输入名称、连坐标、一坐标和高程,或者点击酷选,选择点管理中输入的已知点,点击确定。还可以点击图选,在图上选点, 选中后点击确定,再次点击确定。 依次添加参与校证的所有点对。建议四对软件会自动计算出残差值,水平残差应小于等于二厘米, 垂直残差应小于等于三厘米,比例应在零点九九九到一点零零零之间。如果残差值和比例在要求的范围内,点击应用是否替换当前 前工程参数,点击确认。如果残差值不在要求的范围内,建议检查一下已知点是否输入错误,测量点位置是否正确,已知点与测量点是否对应。 也可以点击图示,可以通过图示查看图形形状,两点间的距离、高差,排查到底是哪里出了问题。测量完成之后,需要导出测量点,点击导出,选择需要导出的格式, 格式确定好后可以针对导出数据进行条件筛选。 点击下一步,输入文件名, 可自定义选择导出路径,默认 e a 滑侧导出文件夹, 点击导出,导出成功。若勾选了分享,导出的同时可通过分享码、蓝牙、 qq、 微信等方法进行文件的分享。 也可以直接点击云服务,选择上传云盘或者分享码分享。选择格式时,还可以选择添加格式进行自定义格式的编辑,包括名称、后缀、名分格符、精度、单位 以及数据选项, 点击保存之后再选择自定义的格式进行导出。此外,软件还支持导出其他格式数据。 这里以 d x f 文件为例,可根据需求自定义修改参数,勾选选择项,点击下一步, 输入文件名,自定义,选择导出路径,默认一 a 滑侧导出文件夹,点击导出,导出成功。通过数据线 将手部与电脑连接,打开此电脑,打开目标设备内部共享存储空间,打开 ea 华测导出文件夹,将导出数据复制到桌面即可。

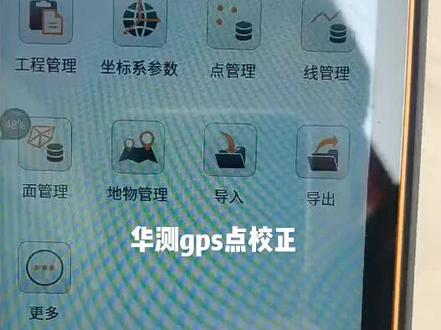

咱们这个视频是如何进行点校证,进行点校证至少两个点就可以,有三个点更好,至少两个点,首先点管理里边把三个已知点全部输入 我的点,比方说哈,我已经你要输入的话是点添加,点上一个添加之后在这个界面起个名称,你输给这个点编号,比如说零零一,零零二,零零三,零零四, 把点的这个代码不用输,类型不用输,把坐标输进去啊,把点的坐标输进去,然后点保存就可以了。现在我已经输好点了啊, 我输了,这里面我输了六六到七个点的。咱们只拿点一点二、点三这三个点来举例子,这三个点就是你的已知点,就是你工地上已经有的点 点。好,有这三个点呢,我们从点管理里边退出,咱们去找点校证,点校证我看在哪个里边,应该在,应该在测量里边有点校证,哎,就这个点校证, 这个时候你要点一下添加,点下添加,就这个键点一下,哎,他出现这个界面 精度纬度明,上面是精纬度,哎,下面是坐标。首先 咱们要来到点一,点一,就是你工地上那个已知点,点一,把 gps 架在点一上,比如说我 gps 现在还必须得放在你的工地的点一上,比如说我的 gps 在我这有个点一,我把它放 点啊, 哎,这就是我的点一,我把 gps 放这了啊,你在你们工地上的,你要放架在杆上,放在你的那个点一上,然后点一下采集最右上角这个采集,哎,我点一下啊,就这个采集, 点这个采集之后应该是在点这个 固定了,重新点一下啊,刚才我没固定 好,踩完了,踩完了以后这就有数据了,这个数据是 经纬度啊,这个数据是经纬度。好了,我们上面踩完以后已经出现数据了啊,就不用管了,然后再点酷选,选,就是选相对应的点一,把点一这个数据选进去, 输入点一二,这打个对号点,确定好这个数据,就就从到此为止就弄完了点,然后点保存并继续, 哎,我们就来到第一个点弄完了吧,我们就来到那个点二,再按同样的方法,把 gps 放在点二上,再点采集,采集完以后酷选,把点二的那个数据选进去, 再点保存并继续,然后再出现这个界面以后你再到点三,点三之后再点采集,出现这个, 呃,经纬度,然后库选,当然你得把 gps 架点三上啊,库选这,然后选择那个,进点库以后把点三选上,这个时候不要点保存并继续了,这个时候点保存。 哎,点保存,当然我这没没选啊,这个时候点保存,嗯,然后呢?点计算,哎,就好了, ok 了,就行了,就能用了,退出以后就能用了啊。
