plc与et200sp是怎么通信的

大家好，下面呢给大家来讲解一下西门子 s 七杠幺二零零 plc 与西门子一梯两百 sp 分布式 l 来建立普瑞奈的通讯。好，那么下边我们来看一下我们实际的啊，硬件 好，这边呢，我们使用的是一台西门子的幺二幺四啊，我们通过西门子幺二零零 plc 的本体的以太网接口和一梯两百 sp 来建立普瑞奈通讯。 好，这边以太阳接口连接到这边的以太阳交换机上，然后再由以太阳交换机连接到一 t 两百 sp 的 porened 通讯接口。好，下边我们来看一下一 t 两百 sp。 好，这边我们的一 t 两百 sp。 好，我们来看一下他的 接口模块的型号是 im 幺五五杠六 pnst 的好，他的电话号呢？好， 六 au 零幺好，这是下边他的电话号在一 t 两百 sp 啊，他的左左边啊，安装了一个啊以太网的接口模块好，这边好，连接到 已开网啊交换机上好，我们再来看一下，在这个一 t 两百 p 上边我们又扩展了一些信号模块好，首先第一个朝位 di 开关量输入模块好，这个开关量输入模块好，他共计有八路的开关量输入 好，八路二十四伏 dc 好，下边是他的电话号啊，字太小了。好，在这边呢 dq 开关量输出模块 好，八路的二十四伏的直流负载零点五安。好，八路的开关量输出好，在这边 a i 模拟量输入某块好，具有两路的模拟量输入好，可以接收电压信号，也可以接收电流型信号。好， 那么下边进行一下啊，实际的啊，一个演示。好，这边我们这台一 t 两百 s p 的 ip 地址是幺九二点幺六八点零点八，好，我们来打开博图，编程软件好，双击打开博图 好，创建一个新项目，好像名称，一 t 两百 s p p n。 通讯好，创建好，选择阻态设备好，选择添加新设备好，展开幺二零零 cpu， 幺二幺四，好，点击添加 好，这边我们添加好了，幺二零零好，我们双击他的以太网接口 好，我们现在啊，这台幺二零的 ip 地址是幺九二点幺六八点零点四，好，我们在软件上，软件上啊阻他一下，好，那么下边我们来切换到网络，试图来添 加一 t 两百 sp 的接口模块，并建立通信连接好，展开分布式。 l 好，展开一 t 两百 sp 好，展开接口模块 好，选择普瑞奈特好，在普瑞奈特列表下找到我们实际的硬件好，幺五五杠六 p n s t 的好，订货号是幺五五杠六 a， 幺零幺，好，双击添加接口模块 好，然后呢，我们点击未分配好，选择 io 控制器好，在这两台设备来建立 porenia 通信呢，幺二零零是作为的， io 控制器 好，一七两百 sp 是作为的。 l， 智能设备好，选择 prc 一的 preneit 通讯接口好，网络建立完成以后，我们下一步双击 接口模块好，来添加接口模块上所安装的信号模块好，这个这台接口模块好，共计有三十三个朝位好，可以安装三十三个信号模块好，我们 接口模块上第一个模块安装的是 di 开关量输入好，在这边我们主态的模块的顺序一定要和实际硬件上的安装顺序保持为一致的好，我们是一个八路的开关量输入 di 八二十四伏直流 好，电话号是幺三幺杠六 b f 零幺，双击添加好。再来找到 dq 模块，开关量输出好，八路的开关量输出二十四伏直流输出负载零点五，安 好，电话号幺三二杠六 b f 零幺，双击添加好。在下边来添加模拟量模块 a i 好，找到我们实际对应的好， a 两路的支持电压，支持电流两限制啊，或者四限制的啊。变速器好，展开好，添加，双击添加 好。那么现在我们这个实际的硬件实际的信号模块已经组胎完成了，好，组胎完成以后呢？下一步双击接口模通讯接口来修改他的 ip 地址 啊，幺九，二点幺六，八点零点八好，修改好以后我们对这台一 t 两百 sp 啊，修改一下他的设备名称好，在 我们这个普瑞奈的通讯象好，双击这个接口模块，普瑞奈通讯象，我们必须要为 io 设备分配一个设备名称， 软件中这块软件默认的一个设备名称好是 lg 下线幺好，例如在这块我将他的设备名称命名为一 t 两百 sp 好，命名好以后我们来将这个名称分配给他好，右键选择分配名称 好，更新列表好，这边是我们刚刚在软件上定义的啊，设备名称更新列表 好，当前的状态显示是 设备名称不同好，实际硬件中当前的设备名称是 lz 下线二，而我们这块定义的是一 t 两百 sp 好，更新到设备名称不同，那么我们就将我们定义好的刚刚更改的那个名称分配给他好，点击分配名称 好，状态啊，是确定的啊，已经分配好了，当前的生命名称就被更改为了 et 两百 sp 了。好，点击关闭。好，那么这块我们再来看一下， 在我们一 t 两百 sp 在这边的插座上，好，有不同的颜色。好，我们看第一个模块，他的插座是浅颜色啊，第二个 深颜色，深颜色好，这是我们所组态的，而实际硬件上浅颜色浅颜色深颜色好，软硬件的组态不一致，那么我们就将软件上的主态给他更新为和硬件是一致的。 好，双击双击这个插座好，在这边有电位组 好，启用新的电位组。浅色好，那这种浅颜色的插座啊，是用来给其他的模块来进行供电的， 也就是说，在我们实际硬件接线中，我们需要为每一个浅颜色的这个插座都要提供二十四伏的电源，为其他的线后边的信号模块提供啊，供电电源。好， 现在呢，我们软硬件的组态已经是一致的了。好，我们选中 cpo， 将我们的硬件组态下载到 plc， 然后看一下我们这个通讯能不能成功的建立 好，点击下载 好程序，下载完成以后，我们来看一下设备上， 好，我们看一下当前设备上。好，他的啊，指灯好，运行指灯绿色 啊，没有报错，以及在他右边的好，右边的这些扩展模块的状态指示灯好，都是绿色常亮，说明现在啊没有任何的错误。好，那么下边我来进行一下，好，断掉这个 以太阳接好的网线啊，断一下， 好，当我断掉以后啊，一 t 两百 sp 的状态指示灯闪烁。好，那么我们再来 看一下幺二零零上有什么状态的变化。好，当前幺二零零 plc 好，错误，指灯好，红色闪烁，说明现在他找不到了这个 l 设备了。好，通讯错误了。好，那么下边我们将这个网线啊连接上。好，插一下， 好，插上以后我们再来看一下， 好，错误消失，那么说明我们现在啊通讯又自动的建立上了。好，那么下边我们再来看一下我们如何去使用分布式 io 上面的这些输入点和输出点，我们要使用这些输入点或者输出点的话，他的地址啊又是多少？ 好，这样可以来进行查看。好，双击 di 好，他的 l 地址 好，即使地址二点零结束地址二点七好，共进八路的开关量输入好， a 二点零到 a 二点七好，再双击 dq 好， io 地址 q 二点零 到 q 二点七好，看一下模拟量的好，起始地址 a w 六十八好，结束地址 aw 七十好，两路的模拟量输入通道 好，这边这些 l 地址我们知道以后我们就可以在编写程序的过程中去使用这些 l 地址了。好，那么我来啊，写一个好简单的程序啊，在这块呢，我用一个 i 零点零好，这是 plc 的开关量输入好，再进行一个 线圈好去控制。 q 二点零好，就写了一个，啊，这么简单的好，由于视频时间的有限，好，做了一个简单的程序，好，去接通二零点零的 话，那么分布叉腰的 q 零点零好，应该是接通的好，完成。好，下边我们来看一下好，波动 i 零点零 好， i 零点零接通，那么我们再来看一下分布式 io 上它的 q 零点零 好，此时 qq 二点零啊，并没有接通好，因为在底下的供电电源我们没有给好，我先接一下线，好，我在这边给他的插座上好供了一个二十四伏的电源。 好，电源的正极好，电源的负极好。此时， q， 二点零，啊，接通了，好，我来断开一下。 i， 零点零，好。 q， 二点零，断开好，接通 通，二，零点零。 q， 二点零，接通好，那么现在说明我们的通讯已经成功的建立了，并且可以使用分布式 io 上边的这些输入和输出。好，感谢大家的观看，好。

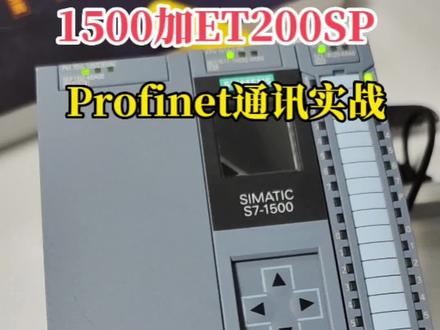

大家好，下面我们给大家讲解一下西门子 s 七杠幺五零零 plc 如何与一 t 两百 sp 分布式 io 来建立盘分带的 io 通讯。首先先用一个网线将我们的 plc 和我们的分布式 l 连接起来，另外一个网线则接到我们的电脑上面。 在配置 perfect 的网络前，首先我们需要确认一下他接口模块的一个定位号和他的版本号，以及扩展模块的定位号和他的一个版本号。可以看到我们的接口模块是六 au 零幺，版本号是 v 四点一，这一点非常重要， 那么我们的 di 的数字上输入的扩展模块幺三幺六 bf 零幺，版本号是 v 零点零，这个是幺三二模块数字上输出模块，它的版本号也是 v 零点零。在组态配置时，我们一定要保证我们所组态 的设备和我们实际的设备版本和电话号是一致的。首先打开我们的博特软件，然后选择双击打开设备和网络，在设备和网络里面，这边选择我们的分布式 io， 选择 et 两百 sp 接口模块 perfect night。 然后呢找到我们对应的这个型号 s t 的六 a u 零幺，版本号是四点一，这边一定要摁改一下版本号，改成我们实际的版本，然后拖拽到我们的网络石头里面，然后单机未分配，选择 p l c r 作为我们的 perfect 的接口。 好，下面再双击这个一提两百 s p 好，配着我们的这个扩展模块添加一个 d i 和一个 d o。 在这 边的硬件步骤里面找到我们对应的这个模块，把它添加上去，选择八路的数字上输入模块，版本号是零点零，拖拽， 再添加一个数字浪输出，再添加一个输出模块幺三二六 b f 零幺。好，此时我们的硬件啊就配置完成了，然后打开设备和网络，我们来看一下他的一个 io 地址，往外拉，我们放大一点， 双击一下，然后再向外转，可以看到系统分配的这个 io 地址， 输入模块分别的地址是零，输入模块地址也是零，也就是二零点零到二零点七， q 零点零到 q 零点七，写一个简单的闪烁程序，然后打开设备和网络， 我们右击选择分配设备名称，更新列表，找到设备以后，我们单击分配名称，名称分配完成之后，我们将程序下载进去，就可以建立我们的盘分配打扰通讯了。选中 plc， 把程序下载进去， 单击下载程序下载完成之后，可以看到我们的 q 零点零就开始进行闪烁了。想学习做老铁，双击加关注，给大家分享更多自动化知识。

大家好，下面我们给大家讲解一下西门子的 s 七杠幺二零零 plc 如何与一 t 两百 sp 的分布式 io 来建立盘飞站的 io 通讯。 plc 我使用的是 cpu 的幺二幺四 c 软件，使用的是博图 v 幺六软件。 首先第一步，先打开我们的设备和网络，在设备和网络中添加我们的一个分布式 io， 在这边的一个硬件目录里面找到分布式 io， 我们展开， 展开之后展开接口模块，然后依次展开 perfect next m 幺五杠六 pn， 我所使用的这个模块型号为幺五杠六 a 幺零幺杠零 ba 零，把它拖着到我们的网络，试图中拖着过去， 然后单击未分配按钮，选择 p l c r 的 pr 分证的借口。此时我们已经建立了 p l c 与一 t 两百 f p 之间的 p r 分证的 io 通讯，然后双击一 t 两百 s p， 添加我们相应的输入和输入模块。实际硬件我配置了三个输入模块，一个输入模块， 在硬件目录里面找到 di， 找到 di 十六，型号为幺三幺杠六 bh 零，幺杠零 ba 零，这里他的型号一定要与我们实际的硬件一致。 六比零零幺杠零 ba 零，添加三个，一个拖拽， 两个拖拽，三个继续拖拽。此时我们就添加了三个 dn 模块，还有一个 du 模块，十六六出租 du 模块定用号为幺三二杠六 b 零，幺杠零 ba 零，一定要一致， 脱胎过去，那么此时第一个模块为浅色模块，那么我们是接了一个二十四伏电源的，这里的配置一定要用我们实际的硬件一致，否则也是无法建立朋友们的爱好通讯的， 然后向外拖拽，看一下，系统自动我们的模块分配到 io 地址，由于是十六度的数字量输入模块，每一个模块占据两个字节， i 二点零到 i 二点七， i 三点零到 i 三点七，这里标注为 二到三，四到五，六到七， q 点 q 二点零到 q 二点七， q 三点零到 q 三点七，这个是他的一个输出模块地址。然后这个时候呢，我们并写一个简单的程序，我们打开程序块，打开 ob 一 好，这个时候写一个小程序，比如 m 三点零， 我们通过 m 点来控制一 t 两百 sp 的输出点，比如控制一个 q 二点零， q 二点零为一 t 两百 sp 输入模块的第一个点位。 好，这个时候呢，我们选中 p l、 c， 保存一下项目，然后单机下载，把程序下载这 p l、 c 中，单机开始搜索， 此时已经找到了我们的 plc ip， 记者为幺九二零幺六八点零点幺，单机下载，把诚信下载这 plc 中单机装的， 单机完成第一次使用时可能存下来，之后你的 plc 与你的一 t 两百的 b 无法建立排名的难熬通讯，这个时候呢，我们一定要注意，一定要打开设备和网络，然后选中， 选中一 t 两百 z p， 右键选择分配设备名称，那这里是非常重要的一个环节， 分别是为名称单机更新列表，如果是初次使用的话，那么这个名称肯定是未确定状态， 我们一定要手动分配一下，单击分配名称。 好，单机关闭，我们转至在线查看是否通讯成功。 好，这时候可以看到已经通讯成功了，双击一 t 俩 msp， 可以看到所有模块正常，这个时候我如果拔出一个输出模块，他就会自动报警，我们来测试一下，拔出一个模块， 我拔出了一个输出模块，可以看到输出模块报警，那一提两百的币是支持热插拔的，我们来插入该模块， 此时呢通讯会自动建立起来，那这样的话我们就实现了 plc 与我们这个分布式 io 来 来实现我们远程的一个通讯控制了，我们监控把 m 三点零写入为一，此时啊我们的输出模块一 t 两百的输出模块的第一个点就点亮了，那这样我们就建立了我们的一个盘分的 io 的通讯网络了。 好血管为零断开。好喜欢知道朋友双击点亮给大家分享更多知识。

大家好，下面我们给大家讲解一下西门子 et 两百 sp 分布式 io 输入模块以及输出模块的一个接线。 前两天我发布了一个新买的幺五零零 plc 与分布式 l etlmsp 来建立爬翻站的通讯的视频，好多学员呢对这个接线啊不是很了解，下面呢我们通过实物给大家再来讲解一下。首先这边呢是一个八路的数字量输入模块，这边是一个八路的数字量输出模块， 在中间这个位置有一个外部纪念段子的标识，那 di 信号零一二三四五六七这八个点呢都是我们的输入信号， 下面呢九到十六是我们的一个二十四伏的一个电源。下面来看一下我们的外部按钮该如何连接，我们从下面这八 个端子都是二十四伏电源证，我们可以任意取一个二十四伏电源接入到我们按钮的一个常开点，上面按钮的常开点出来，回到我们的这个零，上面零的话就是我们第一路的数得量输入通道， 这边有八个输入点，零一二三四五六七，总共八个输入通道，也就是上面是八个数字上输入信号，下面呢是八个二十四伏电源。 当我们按一下按钮的时候，这个时候二十四伏电源就给到了我们第一个输入点，第一个输入点就会点亮，然后再来看一下这个输出模块，输出模块的话零到七，这是八个输出点位，下面的九到十六，这边是八个 m， 也就是八个零伏。 外部控制了一个中间继电器，中间继电器的线圈上有两根线啊，一个零伏，一个二十四伏，那么黑色的这个我们接入到他的一个零伏上面，白色的这个接入到他的对应的一个输出点上， 它的输出信号只能输出的是高电频信号，当对应的 q 点输出之后啊，我们的中间继电器啊，它就会吸合外部最多可以连接八个中间继电器，就是接上面这八个点，下面八个呢都是我们的一个灵辅， 还有的学员呢，对我们的这个底座啊，这个浅色底座和深色底座不是很理解，那么这个浅色底座我们看啊，他下面接了一个二十四伏电源的供电，而深色底座没有接供电电源，这里是有规定的，那么浅色底座 必须要启用新的电位组接上一个二十四伏电源，而这个灰色底座在我们软件里面主台配置的时候，我们可以选择由左侧模块供电，下面给大家拆开看一下， 可以看到啊，在这个位置他有三个接口，那么我们二十四伏的电源啊，就可以通过这个接口传递到我们下一个模块上面，下一个底座上。想学习知道的同学，双击关注，给大家分享更多泽东话知识。

大家好，这边是一台西门子 s 七杠幺二零零的 plc， 那么我们通过幺二零零 plc 的普芬奈的网络连接了 et 两百 sp 分布式 io， 然后一 t 两百 s p 的网购出来，连接至两百 spma 的 prc， 那么幺二零零 plc 与两百 spa 的 prc 建立的是 tvp 通讯， 也就是说幺二零零 p 二四的网口可以同时兼容我们的跑分耐的爱好通讯和 tcp 通讯，两种通讯协议都可以相互兼容， 使用的是 tco 和 tcnt。 两百三八的这边选择 trcb， 幺二零零 p 二三做客户端，两百 spmat 做服务器，这边是普普通通的网络连接，一提两把 a 四。

大家好，下面我们给大家讲解一下下面的 l x 一个总线的使用方法， 在这里我们使用的是八路的输入和输出模块，一般情况下用不到下面的一个 ayx 的总信。 如果说我们的这个魔法是十六路的输入，或者说是十六路的输出，那么这个时候我们可以看上面的这十六个点位都会被占用，当作为我们的一个输出点， 那么这个时候呢，我们就会遇到一个问题，我们想通过我们的一 t 两百的 p 下面的这个端子上面来进行取定， 我们就没有位置来进行取电了，比如我想取两个电源来接我们的按钮，或者说取两根负极来接我们中间继电器， 那么这个时候呢，我们的点位呢就不能够满足我们的使用需求了，假设这是一个十六路的数字量输出， 上面的十六个点都已经被我们占用了，但是呢我们中间继电器在接的时候呢，我想从这上面取一个二十四伏电源的负极接到中级的线圈上面， 那么这个时候呢，我们可以从我们的下面的这个电源的负极这个位置，或者说从其他开关电源的负极的位置引一根二十四伏电的负极接到这个 alx 的总线上面。 当我们进入一个负极之后呢，那么下面呢这十个端子，这十个通道每个底下面都有十个通道，那么他都是二十四伏的一个负极了，类似于是我们 一个端的牌，那这个时候呢，下面都是二十四伏负极，到我们需要接中间继电器的时候呢，我们只需要从其中的任意一个位置取一根二十四伏的负极，接到这个线圈上面，这样就可以了。 但是我们需要注意一点，比如这个 a 的总线我们用的是负极，那这个呢是不能接正极的，他必须都得是负极，除非我们再增加一个白色底座的这个模块， 因为我们的一个这种白色底座，他在进行连接的时候呢，他与后面的这几个灰色底座，他的定位总线 arex 都是连接在一起的。如果说想要分开，那么我们就增加白色底座，就可以和前面的这几路呢就可以和他们分开了。 如果我们把这个底座更改为白色的，那么这个底座的 a x 我们就可以接二十四伏的正极，这个是二十四伏的负极，他们两个之间呢就没有任何的冲突了。 启动测试一下，按下按钮可以看到中间继电器也会吸合，这时取电的位置就发生了改变。喜欢知道的朋友，双击点亮给大家分享更多知识。

大家好，下面我们给大家讲解一下西门子一 t 两百 sp 分布式 l 上的模拟量输入功能， 在这里扩展了一个 a i 的八路的模拟量输入模块，八乘二斜杠四电流信号输入，这个二斜杠四代表是支持两线至电流信号输入和四线至电流信号输入， 一二三四五六七八，这边是八路的模拟量输入通道，九十一直到十五十六，那么这几路呢？是他的一个二十四伏电源的一个输出， 下面我们来看一下如何连接我们两线制的压力变速器，这边是一个压力变速器，凉城零到三十千帕，输出电流信号四到二十毫安电流。压力变速器 只有两根线，我们就采用两线这接法就可以了。取一根电源，从九号角上面二十四伏电源的正电源给到压力变动器，压力变动器出来给到这边的一个一号角上面就可以了，就是接到这个模块的第一路的模拟量输入通道， 那么这个时候他就可以检测我们压力变动器里面那个电流，我们就可以根据这个电流的大小来判断我们的压力值。电源进入压力变动器，压力变动器出来给到我们的模拟量输入通道，他就可以检测导线中的一个电流的值。 下面我们看一下我们的分布式还有模块是如何进行配置的。双击打开右键模拟量模块属性，或者双击在这里输入参数，选择 这里选择两线制变动器，那么测量范围四到二十毫安，当然也可以选择四限制的啊，四限制的话，这种的话就是接我们的这种有缘信号输入，两限制的就是接这种无缘信号输入，像我们的压力变通器，他就属于是一个无缘信号 通道，地址呢是 iw 六十八第一楼模拟量输入通道，通过标准化和缩放者令来实现我们模拟量的转换，由于我们通道中已经配置为四到二十毫安了，所以说在编程的时候我们就写零至二七六四八，这边是模拟量输入地址， 经过标准化之后的数据给到我们的缩放，缩放着我们实际的压力，实际压力呢为零到三十千瓦，填写零到三十，那么 out 这边就是我们的当前压力值， 下面我们进行加压测试，我们可以看到他的一个压力值的变化， 这种经验方式呢他就属于两限制的电流信号输入，最多可以同时连接八路的压力变动器，可以同时接八路的模拟量输入信号。喜欢自动的朋友免费的双击关注点一下，感谢大家的支持。

大家好，下边呢给大家来讲解一下一 t 两百 s p 分布式 io 上扩展的 ai 模拟量输入模块如何与温度变速器啊进行硬件儿的接线。 好，首先呢，我们先来看一下这台温度变声器啊，它的参数。好，这台变声器它的量程范围是负的五十度到正的一百五十度，输出呢是零到十伏的电压信号。 好，我们来看一下线该如何接入到 ai 模拟量输入模块上啊，这个模拟量输入模块呢，具有四路的模拟量输入通道，可以测量电压信号以及电流信号。好，这边一号角是 通道零的正好，五号角是通道零的负好。变速器共计有三根线， 分别是电源的正极，电源的负极以及这根黄色的信号，也就是说通过这根黄色的信号向外输出一个零到十伏的啊电压啊，将变速器的 正极接入到底座的正好，负极接入到机座的负，给变声器提供一个二十四伏直流的电源。 好，然后再将信号接入到基座的一号角，再由基座的五号角 回到负极。好，测量到的温度转换成电压信号以后进入到一号角，再由五号角回到负极，形成一个回路。好，下边我们来看一下网络的组态以及模拟量转换程序的编写。 好，下边我们来打开工具，打开 formula 的向导。 在上一个视频中，我们已经讲解了 s 七杠两百 smart p l c 如何与 et 两百 s p 分布式 a o 来建立 permanent a o 通讯， 以及如何来添加这些扩展的信号模块。好，下边呢，我们直接打开 ai。 好，首先第一个这块呢，使用左侧的啊，选择使用左侧的电位组，因为我们这个模块的基座呢是深颜色的啊，所以说这块选择左侧的电位组，使用第一个浅颜色的基座提供的电源。 好，下边是一些诊断啊，第一个电源诊断啊，接地诊断，上翼溢出诊断，下翼诊断以及断线诊断，如果需要的话可以勾选默认啊，是不勾选的。 好，在下边来选择模拟量输入，通道零的测量范围以及测量信号的类型。好，在这块选择零到十 伏的电压信号，因为我们因为我们这个温度变声器输出的就是零到十伏的电压信号，还有后边通道一的，通道二的，通道三的共计四楼的模拟量输入。 好，这些更改好以后，我们切换到最后一步，好，在最后一步呢，我们需要来查看一下这些模块上边的这些端子所对应的地址。好， ai 模拟量，它的其实地址是一百三十，结束地址一百三十七。好，共计占用了八个字节的长度， 也就是说通道零的地址是 a w 一百三十，通道一的一百三十二，通道二的一百三十四，通道三 的一百三十六。好，那么这些修改好啊，修改好以后，我们点击生成好进行一下下载好，把我们组态好的啊，下载过去，我们来看一下测量到的温度值， 好，来监视一下，好，看一下程序。好，这块调用了一个模拟量输入的转换好，输入的由 a w 一百三十啊转换过来的 输入的上限二七六四八，输入的下限零。好，量程上限一百五，量程下限负的五十。好，转行过后，当前的温度值是负的，是二十五点八度 啊，那么现在呢，我们就完成了硬件的接线以及啊温度的测量啊，学会的同学双击点亮，支持一下，关注我，每天为大家分享自动化知识。

七杠两百 smart 啊，于两个啊，一体两百 sp 啊， rm 幺五五杠六 pn 的 啊，这种分站模块进行做这个普洱杯内的通信啊，其中我们这个两百 smart 这款 prc 的话呢，作为我们的这个控制器，那它的 ip 的话呢啊，设置为幺九二点幺六八点二点一啊，那么这两个 et 两百 sp 的话呢， 其中一个他的名称呢啊，我们给他取名字为 gt 杠 a ip 的话呢，设置为幺九二点幺六八点二点六，那么另一个的话呢，是 gt 杠 b ip 的话呢，是幺九二点幺六八点二点七啊，那么接下来的话呢，我们来配置一下啊，那首先呢，我们打开我们这个啊，两百 smart 变身软件啊，我们打开， 那么打开之后的话，我们这里呢是用的二点六的 啊，选择我们的 cpu 啊，我们的 cpu 呢选的是 st 四零的啊，那我们现在简单看一下啊，这个版本的话，我们选择二点六的啊啊，这个启动这个位置，我先把它打成运行啊，有锻炼之后上练后的一个工作模式，然后点确定 啊，那么我们这个 cpu 啊，就控制器呢已经配置好了，那接下来的话呢，导致我们的 gsd 文件啊，我们选择 gsd 文件管理 啊，开始导入我们的 gs 零文件啊，在这里我之前导入过啊，我先把它给删了，我们重新导入， 选择我们的浏览，然后找到啊，我在桌面上减压了一个 啊，一 t 两百 msp 的这个啊，一 t 两百的 sp 的这个接自定文件啊，我们来看一下，嗯，是在是这个啊，这个版本的话呢，用的是二点三四的啊，我们选中之后点打开， 点打开啊，然后我们点确认，那么这样的话呢，我们就把啊这两个啊，一 t 两百 sp 的这个接自定文件导入到我们的这个 smart pec 当中来了。 那接下来我们找到我们的向导啊，选择普尔跟 net 啊，我们这里啊，要配置我们的 plc 的角色的话呢，是一个控制器啊，选择控制器，那么他的 ip 地址的话呢，我们就把它默认 认为呢，使用的是幺九二点幺六八点二点一。然后我们接下来点下一步啊，我们要在这个控制器当中啊，添加我们的设备啊，让我们的一 t 两百 sp 的话呢，当我们的设备啊，我们在旁边来找啊，你添加了 gs 六文件之后啊，这里会添出一个 popo 啊，打开，找到一 t 两百 sp， 打开啊，继续啊找啊，找到我们这个啊，一 t 两百 sp 的这个名称，那么他这个名称的话呢，是 im 幺五五杠六 pnba 找他 啊，他的版本的话呢，是一个 v 三点二的，然后选中啊，把它拖过来啊，因为我们这有两个啊，有两个啊，我们先来定一个 第一个的名称，我们把它改成这个啊， gt 杠 a gtr ip 地址的话呢，把它定成咱们这个啊，幺九二点幺六八点二点六 啊，我们再添加一个，那么另一个的话，他这个啊一体两百的 m 呢，和他是一样的，我们再把它拖走过来， 他的名称呢是这个 gt 钢币 ip 地址啊，我们把它定义成啊，幺九二点 幺六八点二点七啊，和我们这个要求呢，统一起来啊，我们在这里就把它定成二点七，那这两个设备啊，咱已经是添加好了，那接下来我们在每个设备里面来添加这个设备里面所带的这种，嗯，模块信息啊， 我们现选的啊， gt 杠 a， 那 gt 杠 a 里面我们在这里呢，有啊，一个输入模块啊，一个输出模块啊，添加我们这个模块啊，找到 di 啊，他这个模块的话呢，是一个十六乘以二十四的 st 的啊，版本的话呢，是用的 v 零点零啊， v 零点零，然后把它拖过来 啊，我们来看一下这个地方，普尔宾奈特里面的这个映射地址的话呢，是从啊，对于这个 st 四零来说，他这里对应的映射地址是 ib 幺二八开始 啊，连续的是两个字夹啊，两个字夹，因为他有十六个点。然后我们再来看输出啊，这里还有添加了一个模块，输出模块叫 do 啊， dq 啊， dq 的话呢，在这个位置 啊，他也是一个啊，十六的啊，也是一个十六的选择，然后 ba 的啊，看后面 ba 版本的话呢， v 零点零啊，把它给拖过来啊， 在这里我们来看一下这个模块的这个普尔宾奈特地址的话呢，是也是从 kob 二八开始啊，连续了两个字加啊，版本呢就是零点零， 那么这是我们的 gta 啊，这个设备接下来咱再配配着我们的 gtb， 那么在 gtb 里面，那他这里的话呢，是有一个啊，十六路的输入 模块啊，两个十六路的输出模块，那么这个输入模块和输出模块和我们刚才配置的是一样的啊，先来配置我们的收入 啊，打开啊，添加进来，那么这个输入模块所对应的地址的话呢，是从二五六开始了啊， r 五六啊， r b 二五六，连续了两个，然后后面拖过了，拖了两个输出啊，还有两个输出模块啊，找到我们输出模块 dq 啊，打开 ba 的啊，两个啊，一个啊，然后再拖一个，那么这两个模块的对应的地址我们来看一下啊，二五六啊，二五八啊， 两个字结啊，那么这样的话呢，我们就把这两个毛块在这里已经配置好了啊，那接下来我们点啊，下一步啊，选用 他啊，配置好了之后，我们点选中第一个，开始配置，第一个啊，就 dta 点下一步啊，那么再点下一步 啊，对于这个第二模块来说，他这个啊，这个位置呢，需要我们来选啊，需要我们来选。这个地方实际的硬件呢是一个浅灰色的，是一个电位啊，电位器啊，一个电位啊，电位模块，我们需要选择他啊，把它勾选，那么这个的话呢，不需要勾选啊， 那这个位置不需要勾选，那么对于我们这个 gt 港币这个设备的话呢，这些模块都不需要勾选啊，因为他实际的硬件就是这样的啊，因为他有这个啊，两种形式啊，你要区分出来啊。 好，那么这样的话，一步步往上走啊，你点下一步，下一步，下一步，下一步， 然后我们来看一下，对于 gta 里面来说，这里面呢有两个，一个输入模块，一个输出模块啊，地址是从 ib 二八开始的，输出 qb 二八，那么 gtb 里面输入模块 ib 二五六，输出模块 ib 二五六， qb 二五六和 qb 二五八。 然后接下来我们点生成啊，点生成点确定啊，默认即可，那么我们在下面要做的话呢，就要配置啊，这两个模块啊，然后把网线上都已经连接好了啊，连接好之后我们再 啊这个调试里面啊，在这个我看一下啊，在这个漂在工具里面有一个查找 pos 用电的设备，打开 啊，我们开始点茶扰 啊，那么这里哈我们查出来两个，因为现在的网络都已经做好了啊，都出来两个啊，其中呢这个我们不知道是谁的时候，我们选中其中一个，我们可以点闪烁指示灯，看哪一个来闪烁 啊，那么这个后面是一 t 一的这个的话呢，就是对应我们在这里走开的这个啊， gt 杠 a 啊， gt 杠 a 啊，我们对他进行编辑一下啊，选择编辑啊，然后这个名称啊，我们改成 gt 杠 a 啊，然后这个的话我们再去闪烁直灯啊，我们发现啊，对应的话呢是我们这个 gt 杠 b 这个模块 啊，他的这个名称啊，选择 gt 钢笔啊这个 ip 地址的话呢，先可以不管他，因为我们等会把程序下去之后啊，他 自动就会啊变成啊，我们在这个向导当中啊所设置的 ip 啊，你点设置啊， 把第一个呢没有改过来，我们再改一遍 点设置 好，那么我现在我们已经设计好了， 接下来呢我们再来看我们这个实际用件当中啊，嗯，在这个 cpu 上面二零点零上面接了一个按钮，就当这个按钮按下去的时候呢，我打算让这个 gt 杠 a 这个设备里面这个 ko 点的第一个输出点啊，接了个灯让他亮啊，让那个 gt 放 b 的输出模块当中的第一个点位呢，让他以后， 所以说在这里写 d， 写程序的话呢，我们可以这样简单写，二零点零啊，抖通两个 q 点啊，这两个 q 点的地址呢？分别是 q 幺二八点零啊，还有我们这个 q 啊，可以打开看一下我们之前写的这个地址啊，如果忘记了可以来看这里啊，这个映射啊，是二五六啊，二五六点零啊，这个是 q b 二八啊， 那接下来把程序呢向到我们的 cpu 里面啊，点插着我们的平衡 c， 找到我们 prc 了啊，他的 ip 地址默认的是幺九二点，幺六八点二点一，然后点确定按点下载 电视啊，我们现在来看一下这个 啊，现在车位呢，已经是工作正常了，也不用没有报错啊，那我们按一下指示灯，按一下按钮，看一下，这两个指示灯都有突出啊，嗯，这个通行正常。 这节课我们先讲到这里，需要接自定文件的请私信主播。

那这是用一个幺五幺六 f 连接的，一个一天二百 sp， 那么一天二百 sp 呢？我们打开看看，里面是有一个三 pvp 模块的，那现在他工作在我们的这个二三二模式下，我们可以看操作模式二三二， 然后呢？我们哎用它连了一个扫码枪啊，看这个扫码枪，这是用这个呃， cmpvp 连的，然后这是做的一个画面， 那么当前呢？还没有录入任何信息，我们可以用它尝试扫码啊，无死商品对吧？我们能扫到这个条码，但是无死商品，因为我还没有录入吗？嗯，可乐也没有，这个也没有，那么我们没有 这个商品的话，那边说我们可以选择录录这是可乐，然后我们在这输入可乐啊，因为不能输入汉字吗？这当时，然后价格三点零，点击录，录好了，可乐有了， 这是湿巾是吧？我们再输入湿巾，点击回车， 然后十斤，比方说是两块五。啊，我们点击录入，然后就是这个零食再录入一个零食零 十商品价格，比方说一点五，好，我们录入，那现在录入之 后我们就可以再扫这些东西了，我们扫可乐，可乐你看下面商品名称可乐，然后价格三块，录入时间就刚才我们录入的那个时间，哎，送价三块，然后 十斤，对吧？零食这些都有了，十斤零食价格总价，然后我们再清空一次，我们单扫一个看，你看四块五再扫， 对吧？这是我们用扫码枪和幺五零零做通讯好做的一个小程序，哎， 好，这是扫掉了三个。

使用西门子 s 七杠幺五零零 plc 控制，一提两百 sp 智能从战就是我们的一个分布式 io， 这边扩展了一个开关量输入，开关量输出以及模拟量输入模块，这边做了一个简单的测试程序， 控制输出点的一个闪烁，八个输出点，同时幺幺零这边呢也做了一个闪烁功能，他们两个之间是同步闪烁。 好非常简单的一个测试程序。这边是两个网口，一别连接幺五零零的 plc， 另外一端连接我们的电脑来进行监控程序。下面看一下控制程序，使用两个传送指令完成的一个闪烁功能， 这边是一个网络，试图幺五幺幺的 cpu 连接 im 幺五杠六拼 st。

大家好，下面呢给大家来讲解一下如何使用西门子幺二零零 p l c 与西门子 et 量版 s 分布式 i o 来建立 playbus dp 通讯。 好，我们使用的啊，硬件是一台幺二幺四 c 啊，在这台 cpu 的左侧扩展了两个通讯模块，一个是 cm 幺二四幺 i 四四二四八五的通讯模块，还有一个是 cm 幺二四三杠五 freebuds dp 的主战的通讯模块 啊，我们幺二零零 p l c 与 e t 两百 s 分布叉油来建立 d p 通讯的话，幺二零零 p l c 作为的是 d p 的主战， e t 两百 s 作为的是重战，所以说呢，我们需要扩展一个主战的模块。好，那么我们现在啊 c p u 的 左侧安装了两个通讯模块，等下我们在啊博图软件上进行硬件组态的时候，也必须要把这个 cm 幺二四幺的这个模块组态上去， 因为啊，我们这个幺二四三杠五和 p l c 之间还有一个幺二四幺啊，这个幺二四幺，虽然我们没有，虽然我们没有使用刀，但是也必须要走，否则那么我们下载硬件以后，他会报错的。 好，这边下边是他的通讯端口，好，将他的通讯端口连接到 et 两百 s 分布叉幺上的通讯端口。 好，我们来看一下这块呢是一个 et 两百 s 的分布刹油啊，它的接口模块支持的通讯协议是 playbus dp 通信啊，这块是它的通讯端口 啊，这边呢是它通讯地址啊，进行设置的宝马开关。好，我们 e t 两百 s 作为 d p 的重占，必须要对它进行占地址的设置，它占地址的设置的方法呢，是通过这个宝马开关 所对应的数字进行相加在一起就是它的啊， d p 的地址 啊，当前呢拨的是二和八，打到了 on 的位置，那么也就说啊，这个当前这个模块接口接口模块他的重占的占地址就是十。 好，那么如果一和二拨到右侧呃八拨到 off 的话，那么当前的占地值啊，就是三好，我们在这个 e t 两百 s 分布叉幺的右侧啊，扩展 一些信号模块，第一个啊，电源模块开关量输入，开关量输入，还有两个开关量输出。好，下边呢，我们来看一下网络的组态过程 啊，这边呢，已经打开了博图的编程软件啊，我已经做好了，我们来看一下啊，这边是一台幺二幺四的和 p l c c p u 啊，左侧走了一个 c m 幺二四幺和一个 c m 幺二四三杠五的主战模块啊，我们 硬件上边模块的安装位置和我们软件上边所组态的啊，安装位置要是一致的 顺序啊，要是一致的以及型号啊，那么下边我们来看一下啊，网络该如何进行组态啊？打开设备和网络，在设备和网络里边，首先我们先 来添加接口模块啊，我们接口模块是在右侧的分布式 i o 下展开分布式 i o 一体两百 s 接口模块。好，这个接口模块呢，它支持的是 proy bus 好，展开 proy bus a m 幺五幺杠一啊，标准型的好，在下边找到电话号，在我们接口模块上面啊，有电话号和我们软件上，我们要在我们软件上组态的，要和实际的电话号是一致的。好，那么组好以后， 这边呢，将幺二零零的上边扩展扩展的 c m 幺二四三杠五啊，拖拽和 e t 两百 s 的接口模块啊，连接在一起啊，连接好以 后，我们双击打开接口模块，我们为接口模块来添加他的信号模块。好，首先第一个电源模块在 pm 下 啊，展开 pm 啊，找到 pm 杠一二二十四伏直流的啊，根据实际的电话号进行添加。然后呢两个 d i 模块，找到四 d i 二十四伏直流的 啊， s t 的标准型的啊，添加两个，然后啊再来添加两个啊，标模块，开关量输出模块 啊，根据实际的电话号啊进行组态好，那么组态好以后，我们就可以将我们的啊那么组态好以后， 我们来双击它的接口模块啊，双击它接口模块上面的这个接口啊，选择 playbox 地址。 好，在这块将我们这个 e t 两百 s 这个重占的占地值修改为十，因为我们实际硬件上面的播码设置的占地值十，软件上我们也需要修改为十，软硬件之间的组态啊，一定要是一致的。 好，那么这个地址修改好以后，我们就可以啊，选中 p l c 啊，点击下载，将我们组态好的这个网络啊下载到 p l c 里。 好装载啊，之前我已经下载过了。好，下载好以后我们来看一下我们实际的硬件上。 好，我们来看一下 cpu 的啊，我们这个 cm 幺二四三杠五 playbus dp 的这个通讯模块儿呢， dig 指灯啊，是常亮的，表示我们现在啊已经通讯上了，并且没有任何的错误， 如果没有通信上的话， d i g 指示灯会以红色的状态啊进行闪烁。好，下边我们来看一下 et 两百 s 上啊， et 两百 s 啊，也没有啊，报错。好，下边我们来写一个简单的测试程序啊，来看一下 啊，这边呢，编写了一个简单的测试程序啊，通过 p r c 开关量本体的开关量输入 i 零点零，去控制 e t 两百 s， 分布式 i o 上的 q 二点二点零。 e t 两百 s 分布式 i o 上的开关量输入去控制 p r lc 上的 q 零点零。好，那么这个 q 二点零和 i 二点零啊，怎么知道的？在我们组态里边可以看到。好，双击设备和网络， 那么双击打开这个分布叉 l。 好，我们来看一下分布叉 l 上开过量模块上的啊，端子的地址是多少啊？双击第一个模块的，双击第一个模块 好，输入的歧视地址二点零，结束地址二点三，那么共计有这个模块啊，这个模块是四路的。二点零到二点三啊，再看一下啊，第二个 啊，七是地址三点零啊，结束地址三点三啊，看一下开关量输出的啊，七是地址二点零， 结束地址二点三啊，三点零到三点三啊，这是 e t 两百 s 分布式 i o 上的输入和输出的啊，通道地址啊，下边我们把程序下载 n t 区，我们来测试一下。 好，下载好以后我们来到设备那边看一下。好，现在我来按一下幺二零的 i 零点零。 好，可以看到啊， e t 两百 s 的开放量啊，有输出啊，那么再来按一下 e t 两百 s 的啊，开放量输入。好， 好，来看一下啊， plc 上啊，同样啊，也是有输出的，也就是说啊，现在我们的通讯啊，是完全的通讯上了，好学会的同学双击点亮，支持一下。好，感谢大家的观看。

今天我给大家介绍一下实名制幺五零零系列的 plc 的硬件的一个连接方式。首先这里是一个一 t 两百 sp 的一个 cbu 粉底， 他的系列是幺五幺二 sp 杠一，然后后面接了一个两个呃网口，他的模范名称是叫做 二二借四五，然后这里是后面是输入模块，输出模块，然后这里后面带了一个二三二四八五模块，因为这一台机器的矮窝比较多， 收入比较，输出点位比较多，所以后面后展模块也比较多，希望大家一起交流。

西门子，幺五零零啊，咱们拿幺五零零做个小溜水灯啊！是不是有点创新病狂？让一 t 两百 sp 想学习自动化技术的老铁啊？双击关注，感谢支持！
