电脑显示器lcd更换led灯条教程
粉丝15.6万获赞35.5万
相关视频
06:33
02:28查看AI文稿AI文稿大家好，今天我们来看一台福建粉丝拿过来一台二升五边光显示器，它现在过程是左边是深长，右边是黑，凭经验是因为这灯条坏了，我们来更换个灯条就可以了，现在我们拆下来看 好屏幕，我们分离出来，把它放一边，再拆导光板和那个灯条。 好，边框我们拆出来了， 导火门是已经破了，灯条到这下面先把插电看一下故障啊，好，这个是刚亮那一节，四边是黑的，这个灯条把它放灯条就可以了，它四边还有点轻微破裂，在这里 看导光板发不发，我发发是有点个哎，那显示应该是正常放灯条的，这样把它拆下来更换灯条是导光板基本烧黑了，等下换灯光时候看要不要换效果可以就不用换了。 这个灯条啊，这灯珠全部黑了，今晚给他拿个新的给它换起。换这新灯条之前一定要把原来胶处理干净，否则这个新灯条粘不紧，容易坏。 我们安装好之后，灯条多压紧点啊，要跟铁块接触，点好灯条耐用点，散热方面好点， 先我们插电试一下，再给它装回去。我现在两升糖啊，说是灯条坏了，下面翻个倒过来试下看效果， 效果还可以，但都是有这个亮光好。先我把屏幕装起来看下效果啊， 这效果还可以啊，这几周我们就修好了，主要是灯条坏了。
11:17

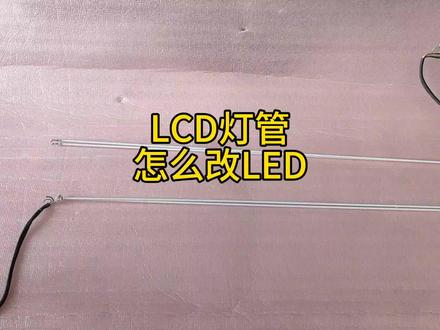

03:46查看AI文稿AI文稿大家好，这是老式的液晶显示器上的 l、 c、 d 灯管，这是新式的 l、 e、 d 灯条，这种灯条能不能代替这种 l、 c、 d 灯管呢？请看视频， 这是一台显示器，朋友送过来的，帮忙给他修一下。先看故障现象， 指示灯亮蓝色的指示灯亮就是屏幕是黑屏，这个时候我们用手电筒照一下他的屏幕， 看到了吧里面有图像，这个一般都是背光坏了，但是像这种显示器它不是 led 的，这个是哪里的问题呢？我们拆开看一下， 拆开之后我们发现这个地方多了一个电路板，这个电路板没有任何螺丝固定，就是在这里随便放着，很明显这个电路板是后期加装的，原机不可能是这样的。 像这种情况，不管是这种高压板坏了，还是里面的 l、 c、 d 灯管坏了，要想让它长久用得住，最好的办法就是把里面的 l、 c、 d 灯管直接换成 l、 e、 d 灯，这样的话它就能用好几年不坏。 来我们接着拆，先把电路板放到一边，然后拆灯管，灯管拆除有两种办法，第一种是把铁框掀起来，一步步拆出来，还有一种 办法是把这个地方给他翘一个豁口，然后把灯管拽出来。我们选择第二种方式，先把边框拆掉，然后再把灯管拆出来，这样看起来比较正规一点。 灯管拆出来之后，我们看一下他的两头已经明显的发黑，像这种情况就属于是长期使用老化。现在他原机的灯管我们不用 换成这种 led 灯，这种 led 灯的好处就是亮度高，寿命长，同时它的耗电量很低的。 灯条换好之后，灯条线用胶布固定一下，然后他原机的这种高压板肯定是不能用了，这种高压板配的是 是灯管，我们的 led 灯条配的是这种很小的横流板，这种横流板要怎么接？下面我们看一下 这种小型的 led 横流板，一共三根线，就可以让他正常工作。红色的线是十二伏，黑色的是接地，黄色是开关机控制，我们在电路板上找到对应的点位，直接焊上去就可以了， 这个点位是十二伏，这个点是接地，然后电路板上有标志 o n o f 就是背光，开关控制，直接把黄线接到这个位置就可以。然后我们把它装好，试一下灯条的插头插 到这种小横流板上，横流板接上十二伏，接好之后咱们就可以试机了，一会试好之后咱们把它固定到里边，这样看起来美观一点。 全部装好之后，我们开机试一下，亮度比之前提高了很多，同时它的耗电量也降低了不少，使用寿命也延长了，你学会了吗？
311许老师电器维修（收徒）

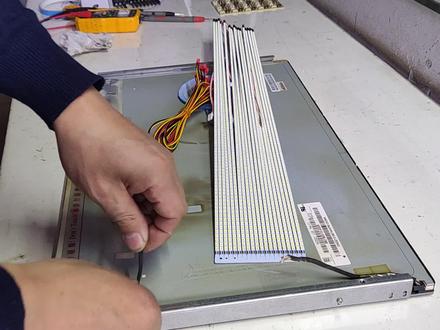

02:38查看AI文稿AI文稿朋友们大家好，我是老王，上次修这个 lcd 的电视机，然后这些灯条这套件都到了，我们开始安装，把这些旧的灯条都给他拆掉， 旧的灯管硬度 拆完了，拆完以后这些是新的灯条。买这些灯条的时候也带了一个这个横流板，这是成套的，然后这些厂家出来的时候把这些线都 接好了，我们现在只需要安装就行了，安装的时候这个高出一部分， 往上粘的话不太平，也粘的不牢固，不牢固，我们把这感动一下，把这个拿剪刀都给它剪掉，剪了以后然后就平整了，就可以固定了， 把这些都剪掉以后就变成平面了，粘的比较牢固，然后这个灯条后边是自带双面胶的，这个是直接往上粘就行了， 现在灯条已经都固定好了，这个三十二寸的有，我买的时候他说有四灯条的，有六灯条的，我要的是六灯条的，六灯条的他稍微贵一点，然后他这个灯珠多，亮度均匀，这个效果好。这个把屏幕装好以后， 我们就开始安装后面的主板，以前带的这个高压板就不用了，就把这个去了，去了以后就换成这个 led 的横流板。买这个灯条它上面有说怎么接的接法， 白线是接这个亮度控制，黄线接这个背光开关，黑线就是地线，红线是二十四伏供电，我们按这个接就可以了，我这个电压板写的是这个直音的，这个是地线，然后这个是二十四伏供电， 然后这个是接黄色的线，就是背光开关，然后这个就是接这个亮度控制， 我们给它焊上就行了，现在已经改装好了，我们通上电开机试一下。好了，现在电视机已经打开了，亮度也非常不错。好了，本期视频谢谢大家观看，再见。
383我爱电器维修

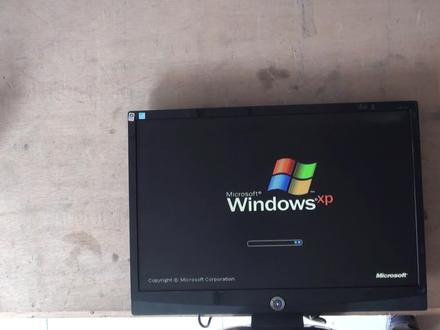

05:17查看AI文稿AI文稿大家好，这是网购的一些改装灯条，今天到货了， 这个灯条还给配了一些连接线，这是专用的灯条驱动版十块，这个灯条用于改装 lcd 灯管的，老的显示器 把它改成 led 的，像这种 lcd 的显示器，由于时间过长，灯管已经严重老化，更换灯管非常麻烦， 改成 led 比较方便一些，不止方便，改装之后会省一些电， 节能方面非常不错，下面我就将改装过程分享给大家。 之前改装都是把屏幕拆开，将背光灯装进去，今天我们也省点事，将这个灯管从侧边开孔抽出来，这样将灯条塞进去 效果会更好一些，也可以省一些事情。这样拆出灯管的过程一定要小心一些， 以免将屏幕弄碎，那样就无法修复了。 这一端的灯管已经拆出来了，一共有两端四个灯管，全部拆出来才可以进行安装， 下面拆除的是另外一面， 这另外一面拿出来之后我们就可以下一箱了。我们把驱动板取下来一块，这个两条灯条用一个驱动板就可以了， 再拿来一个导线，看好线序，这个线序插红的一端是正确的， 红色是电源，黑色是地线，以免搞错。然后再拿来两条灯条， 将这个灯条分离开，买的时候是连在一起的， 我们的显示器是二十二寸的，这个灯条是可以裁剪，后面有标注的， 在标有二十二的地方，我们将它剪断就可以， 这是正好我们的屏幕大小。接下来拿来显示器的电源板，将原来不用的灯管连接线取下， 然后将我们的驱动板拿过来，这三颗线另外一端不用插头，把它直接剪断就可以， 江西 线拨好皮之后备用。这三根线的接法很简单，红色线就接到十二伏的电源端， 黑色线接这里地线，另外一个黄色线我们接在这个标有 en 的第一角上， en 这个代表是背光开启电压，将这三颗线用电老铁焊好， 然后就可以通电实验，看看灯管可否点亮， 现在已经通电，灯条点亮没问题，我们可以进行安装了。将这个 灯条塞进我们开好的孔里，背光点亮。 现在屏幕已经没问题了。接下来的事情就是将这个驱动板找个位置固定好， 接下来就是把它装回去，插好屏幕拍线，粘好驱动板 充电，这样就可以试机了。 屏幕正常点亮，已经显示无信号，把它连接上电脑看看效果， 效果还是不错的，亮度正常，再看一下功率，十九点二瓦，非常的省电。好了，改装成功，我们下一期视频再见。
462宏艺家电维修
02:31查看AI文稿AI文稿像这种十几年前的老电视，现在还有没有维修的价值呢？那要看什么问题，如果他是屏幕坏了，我觉得直接可以放弃了， 如果他是主板，还有这个背光坏了，我们可以修一下，相对来说哈，他比现在的这个液晶电视还是耐用的。来，今天这个背光坏了，我们来给他改装一下。 来，我们可以看到像这种老款电视啊，十几年前的它采用的就是高压式的灯管背光看到没有？来，现在呢我们来给它改装一个新款的 led 背光，再来准备一个这种万能的横流板， 按照这个接口上的定义啊，给他接上线，我们现在先根据这个接口定义来把这个二十四伏给接上去啊，然后呢再来接这个地， 再来把这个背光开启信号给接上去。 现在呢我们把这个需要的灯条给装上去，然后先来测试一下，看它亮不亮， 好开机。现在这个灯条已经成功点亮，接下来我们只需要把它给装进去就可以了。来， 现在我们只需要把这个屏幕轻轻的抬起来，然后双手把它给取下来，我们把所有的旧灯管给取下来。 好嘞，修好嘞，来看下效果， 故障消失，完美修复。好嘞，咱们息县老乡如果有需要的话，可以直接艾特我，好了，拜拜。
5842慧慧修电视

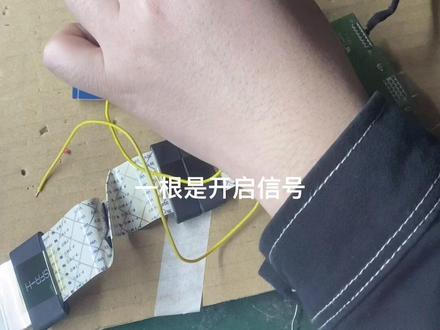

01:09查看AI文稿AI文稿大家好，我是阿勇，我们今天来修一台戴尔的显示器来看一下。故障是屏幕很暗，这种现象一般是灯管老化或者高压条有问题 导致的。先将显示器拆开，给他更换一套 led 套装上去。我们先将 led 高压板的线跟电源板连接好， 总共要焊四根线，一根是供电，一般是十伏到三十伏，一根是开启信号，再一根是亮度调节，还有一根就是 地线。接好线，我们接灯条测试一下，发现能点亮，还就是要把屏幕拆开，将里面老化的灯管换成 led 的灯条。我们将屏幕安装好，把亮度调节线焊上去。我们将显示器装好进行测试，发现一切正常，故障完美解决。
55株洲阿勇电脑维修
04:03查看AI文稿AI文稿这台下部电视就修好了，这就是换灯条，老是烧灯条，烧挡风板，通病怎么处理？改电源板，降电流，对你们有用，赶快收藏，我不能让这位师傅看见了，让他看见了以后不给我修了，赶快收藏，赶快。 这是一款夏普的电视机啊，灯条铜环环的，还不到三个月时间又烧了，他说他都返修几次了，都懵逼了，主要是找找到帅小胡这里来了。 这种下铺机器啊，很容易灯条坏，烧导光板，通病了，这种超薄的下铺机器一说我们同行都知道，现在我们又来把灯条换好了，点亮了，如果装好，这样 交给客户，又要返修。灯条换好了，装到这里你以为就结束了吗？上装上后盖就收工了，肯定不会了，这款下部的机器超薄的，一定要把电源板的电流改一下，要不然还要返修，都返修很多次了， 哎！我们把电源板给他翻过来，翻过来可以看见这里这一个正方形的芯片，就是他那个背光的电路， 这里有八个角的芯片，有很多个，很多个，好几个，每一个角上面都有一个电阻，一个小电阻，二啊七零和三啊二零，我们就该取掉一个，我们该取掉一个，取掉一 最小的，取最小的二二二零。看错了，是二二二零，我们把二二零的二二二零取掉，留下三二零，每每个都取掉， 循环一圈，每一个都把它取掉，现在就取掉了一个芯片上面取两个电阻，这里一共有八个芯片，就需要取十六个电阻，十六个这么多， 所以说这个取电阻需要点耐心，就取两个电阻之间最小的那一个，今年最小的那一个，最小的那个取了，把电流给他降低，降低的话才不会返修，一定要记住。 我靠，怎么取了店主会这样子？暗影，还出现暗影呢？我相信这个情况， 我们同行在实际维修中也会出现这种情况。这个怎么办？这是怎么回事呢？经过帅小胡的一波清晰老肥路分析，取下来这些店主组织不一样，有的是二啊二，有的是一啊五， 也就说明我们保下来这个大的。他这个组织也不一样，有的是三二二三，有的是六二二八，有的是幺零二二零。电阻不一样，他的全电阻不一样，所以引起的暗影，这个时候我们就需要重新找电阻，把它全部换掉，换成一样的。 这十六个电阻不好找啊，找了一个坏的横流板，这个横流板上面有很多这个六 r 二的电阻， 六啊二，两颗把并连在一起，六啊二并连在一起就三二一三二一就刚好合适， 我们把它换过去，把换过去就可以了，全部换过去，一共十六个，十六个，这个焊两颗，相当于焊三十二颗，把它焊上去。 好，确定全部取完了，然后把电阻给他移过去。 好的，围着这一圈的三十二个电阻。六阿二电阻焊好了，现在又来通电时机， 快看，暗影消失了，没有了，没有暗影了，这就是改了电流，电流降低了，现在就算是稳当可靠了。
732帅小胡电视维修

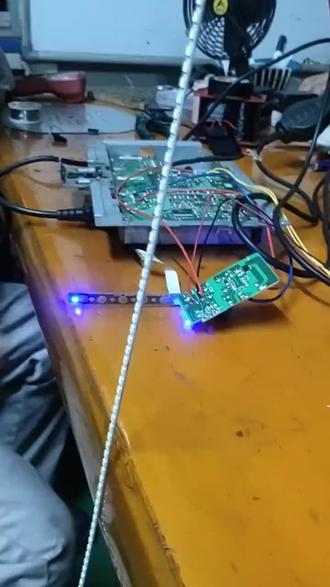

01:44查看AI文稿AI文稿哎呀，行了，屏幕不顺眼，我们决定修理它一下，先把电源给它拔掉， vga 也给它拔掉。今天把 lcd 灯改成 led， 四十个月的配件终于用上了，小心翼翼的把卡扣打开， 功能键跟排线连在一起也拆掉。可以直接把屏幕拿出来，转移阵地来看显示屏里面是什么样的。这里必须把手洗干净，否则容易按上手印。 l、 c、 d 灯就在铁壳的边缘，内侧贴着，我们加热取掉。原来是单灯带，现在我们给它换成双灯带， 防漏光的贴条给它拆掉，否则第二条灯带的光照不进来。 驱动板的供电电压十到三十伏，找来找去只找到了五伏供电，所以我们又给他加了一个二十四伏的整流电路，要求不允许两组共零的。没办法啊，捏起来了， 但我开不起来了。你，你工龄不？嗯，开不起来了，哎哎，行了，好，好啊，这么灵啊，怎么驱动板给它做好固定与绝缘给它装回去？ 这里你看到的就是有着 led 背景的显示屏。
15维修窝囊废

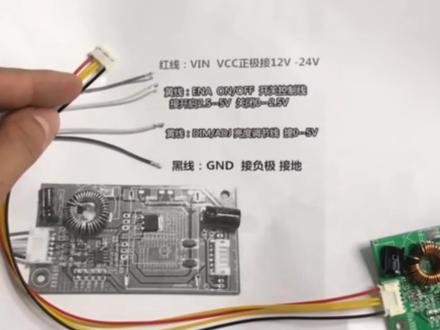

00:59查看AI文稿AI文稿这电脑的显示器老款的，他那个灯源是 lcd 的，你要把它改成 led 的。之后你从网上买一个这个横流板，然后加上那个两边灯条。嗯， 这个红色的接十二伏供电，然后黑色的是接地有根，黄色的是接那个背光的，调节背光亮度的一个， 然后这一根 vge 的这信号线必须要接哈，有时候你要不接它，它灯亮三秒，紧接着灭，那不是故障哈。你要把它接上之后，这样背光常亮，然后显示屏才工作啊。现在改装完成了， 改装成功了，再就是这一个，这一个横流板上面有标识，等会我把那个接线一起传上去啊。
