胜利4105a接地电阻仪使用方法
粉丝2284获赞1.2万
相关视频
02:56查看AI文稿AI文稿各位同学大家好，今天教大家来学习一下我们这个数字式接地电阻测试仪它的一个使用，那么我们在使用之前，首先要检查接地电阻测试仪，它的外观是完好无损的， 接下来我们再来看一下这三组测试线，我们看一下这三组测试线也是外观完好无损， 都是完好无损的，那么同时呢，我们还要检查我们这个接地电阻测试仪，它是有合格证，在有效期内了，可以正常使用。好，那接下来呢，我们就将 这三主线分别对应的插到相应的孔位，那么我们这一组最长的红色的这一主线呢，我们要给它插到这个 c 端，就是我们的电流极这一端啊，那么黄色的这个是第二组长的，那么这时候呢，我们给它插到电位极这一端，那么再把我们这个绿色的 插到我们这个一端啊，就是我们这个 com 口这里哈一端就它属于接地极。好，那么此时呢我们就可以将我们这个仪器仪表呢给它进行开起来。 好，那这个时候在我们屏幕上面它就有铅，一个 k， 还有一个 o， 那 么这一个呢就是我们用来测量接地电阻值的一个档位。好，那此时呢我们还是一样的先对它进行一个短路试验测试，将我们这个三个 鳄鱼夹 好，夹好了之后哈，我们按一下这里的测试键，红色的这个键啊，这个测试键， 那按开始按的时候，这里呢就发现它的这个组织呢是零点二几，这个组织呢是很小的，所以说它的几乎接近于零，说明说呢它也是可以正常使用。好，那接下来我们就把这三个分开，分别接到我们这个 接地电阻测试的模拟装置上面去，分别对应的给它接上去。 那么现在呢，在测试的时候哈，我们就可以按下这里的测试键， 那么此时呢它就已经开始自动的去测量，我们等这个数字呢逐渐显示清晰，然后呢并且没有什么太大的变化的时候呢，这时候就测出来它的这个接地电阻值的大小是多少。 好，现在他的这个组织呢几乎上呢没有什么太大的变化，那这时候呢我们就可以读出来他的接地电阻大小就是九点五四欧姆左右。 好，那么呃，我们现在呢就已经测量完毕，测量完毕了之后，我们需要先把这里的这个测试键给它关掉，关掉了之后，那么我们再取下我们这个上面这些鳄鱼夹，那么此时我们测出来的这个数值呢，就是比较准确的，并且呢就是我们整个的测试过程。
214跟着筑信学电工
09:27

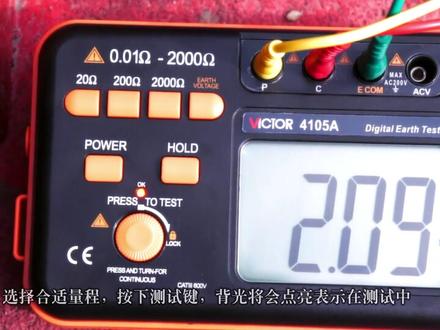

01:07查看AI文稿AI文稿胜利仪器官方旗舰店祝您与科技时代俱进！胜利仪器数字接地电组测试仪 vc 四幺零五 a 实操演示高压铁塔接地电组测试 测量前将测试线插头插入相应测试端口， 将一端连接线绿色前头加到被侧物接地端，将辅助接地钢圈 p 级 c 相距被侧物间隔五个十米处以直线打入地下。测量前确认测试导线连接正确以及是否紧密。 按下抛二键开机 选择合适良城，按下测试键，背光将会点亮，表示在测试中，此时的显示值即为被测接地电组值，按 hold 值锁定测量值。胜利专注仪器仪表四十年！
154胜利仪器官方旗舰店
05:09
02:07查看AI文稿AI文稿数字接地电阻测试仪现场使用介绍，测量建筑物接地电阻线加要加到接地电阻本体上，如接地电阻上有油漆或者胶布，需要进行清除后加好才可以测量。 使用标准三线法进行测量，请在距离接地电阻五米和十米的位置插好接地钉，加好测试线夹，如土壤干燥，可在地钉处浇水。 壁钉和测试线布置完毕后，请将测试线插入对应颜色的插孔，绿线插一孔，红线插 c 孔，黄线插 p 孔。 测试仪是通过旋钮进行开关机的，初次使用可以将档位设置到两千欧姆最大档位。测试仪支持一键连续测量功能，按下红色测量键，旋转到 log 处 进行连续测量，即可快速便捷的测量出接地电组织。产品包装配置介绍， 数字接地电阻测试仪使用手提牛皮纸箱加尼龙手提包包装包装配置清单测试仪主机一踩接地钉两只，标准测试线三条二合一简易测试线一条五号电池六节，中文说明书一份，合格证保修说明一张，测试电阻一个。 测试仪检验方法介绍一、将测试线插好，正常开机， 测试仪的三条测试线在完全未连接的情况下，按下测量键，测试仪屏幕上出现杠杠杠子符，代表测试线没有连接。使用测试电阻进行检验的方法，请在未测量的状态下或关机的情况 下加好测试电阻 d 孔的绿线加测试电阻一端， c 孔的红线和 p 孔的黄线加测试电阻另一端， 将档位设置到两百欧姆，按下测量键进行检测。注意，测量时请不要用手触碰电阻和线夹，金属裸露部位测试仪可以正常的测量出组织代表，测试仪和线夹功放正常。介绍完毕，谢谢观看。
69峰子一个
01:15查看AI文稿AI文稿4105a 数字接地电阻测试仪高压铁塔接地电阻测试 测量前将测试线插头插入相应测试端口， 将一端连接线前头加到被侧无接地端，将辅助接地钢签 pgc 相距被侧无间隔五至十米除以直线打入地下。将 p 端导线及 c 端导线前头加到相应接地钢圈。 测量前确认测试导线连接正确及紧密。 按下 power 键开机 选择合适良城，按下测试键，背光将会点亮，表示在测试中， 此时的显示值即为被测接地电阻值，按后的值锁定测量值。
949胜利仪器官方旗舰店

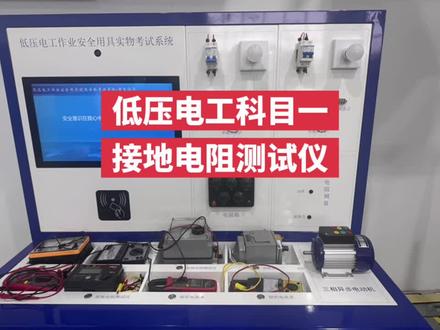

02:38查看AI文稿AI文稿转速不够扣十分，结果错误再扣十分。今天给大家演示一下接地电阻测试仪考试全流程。三根线呢是我们平时教学中所要打的五米、二十米、四十米连接线 以及接地灯，但考试过程中呢，我们直接用三根短接线在测试台上进行操作。考试时我们首先要对设备进行检查，包括外观检查。其次呢，要做开路实验、短路实验以及指正调零。 最后我们用连接线连接电路进行正确的操作，并得出正确的结果。测量完之后，我们要对桌面进行整理，接下来给大家实操演示一下检查接地电阻测试仪外观完好，无破损，有合格证。在检验周期内，转盘灵活，旋钮灵活， 刻度盘清晰，止针无弯曲，摇把灵活，连接线绝缘良好，无破损。下面进行开路实验及短路实验。开路实验时，接线端不需要连接，直接转动摇把，这时刻度线指向零位不动， 说明开路实验正常。下面进行短路实验。短路实验时，用短接线将 b、 c 两极连接，摇动摇把， 这时子身偏左，说明我们的测试仪正常，可以使用。最后我们要检查子身是否在零位，如果不在零位，需要进行调零。检查完毕后，我们现在开始进行测量。连接短接线，先连接 e 级与接地端，再连接 p 级，最后连接 c 级。 将档位调至最大，同时将转盘也调至最大，按住之后由快到慢摇动手柄。时针偏右，说明我们调节过大，需要将转盘往小调，快调至一仍然大，说明我们档位过大，需要将档位调至更小。 再次将转盘调至最大位置，这时时针偏左，说明我们的刻度盘调节过小，我们需要把它往大进行调节，直至时针在零位置。 这里需要注意的是，我们的摇把需要摇至一百二十转，如果没有摇至一百二十转，我们的读数可能不准。最后我们进行读数，这里是二点九，倍率是一，所以我们的接地电阻是二点九欧姆。报告好关，接地电阻为二点九欧姆。测试完毕，取下接线， 对桌面进行整理，向好官汇报操作完成。以上呢，就是我们接地电阻测试仪的操作全流程。 我们需要注意的一点是，如果我们所测量的结果与考官所测量的结果不一致，那说明我们可能出现错误点。经常出现的问题是我们的转速没有达到一百二十转每分钟，所以我们的结果会出现错误、抄错、错误，结果错误，这里各扣十分。
5414众盾优学备考中心
07:59

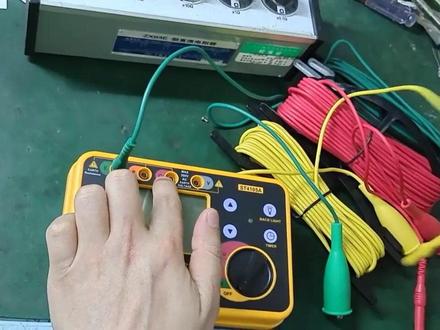

03:23查看AI文稿AI文稿st 四幺零五 a 啊，接地电阻测试仪，我们的一款接地电阻测试仪产品呢，装上电池过后使用之前先做一个清零的一个操作步骤啊，我们的 一端的话是接我们的绿表笔线，一端接我们的绿表笔线，然后 p 端是接我们的黄色啊， p 端接黄色， c 端接红色，然后产品测量之前先做一个短路清明测试，先把这三端的夹子这一块， 将三端夹子全部夹在一块，夹在一块过后，然后产品开机，开机五秒钟之内按住箭头向上和背光键， 然后会进入一个零点的校准，然后我们然后开关短路下去， 然后进入一个零点的一个教程。闪烁，闪烁完毕过后就叫做心灵完成 好，闪烁完毕过后就清零，完成完成过后我们再重新开机，开机可以测一下这个线的线的组织是否已经归到零了， 现在显示为零点零零零哦，就证明我们的线已经没有，没有本身没有组织的了，可以用它直接测量。然后我们现在用我们的 st 四幺零五 a 啊，这边测我们的这个高压电缆这边的一个接地组织合不合格，你可以看一下这边高压电缆 啊，因为这边它是有专门有这个接地机接在地底下的啊，这边可能接在地底下 两到三米深左右的啊，我们现在是呃埋在地下的电机，这边是用我们的绿表笔线夹一端啊，绿表笔一端夹这个背侧物体，然后劈端黄色的线，距离背侧物体也就是距离这个五米远啊，这边五米远， 距离被测物体五米远是接我们的黄线，然后距离黄线这边被测物体五米的话是接红线 啊，也就是这里一端和 p 端间隔五米，五至十米，然后 p 和 c 是间隔五至十米，然后这个是我们现在已经连接好的，我们可以直接测一下啊。 产品连接好过后，我们产品开机，开机过后我们先切换到两欧模档啊， 先看看我们这个接地组织是否特别好，小于两欧姆，如果显示的是 ol 的话，那就证明他的组织大于两欧姆，我们需要切换另外的档位啊，比如说像现在是 ol， 那我们需要切换档位，因为他的组织可能大于两欧姆。 好，我们现在切换到二十欧姆档啊，二十欧姆档我们测量，因为国家一级标准的话是小于四欧姆是一级标准，接地标准，小于十欧姆是二级标准。好，我们产品开机过后，我们可以设定时间十秒钟， 高压十秒钟过后自动得出他的一个接地组织有多少。 好，十秒过后锁定的是二点六六欧，也就是说我这边的一个信号塔的接地组织是属于国家一级标准啊，国家一级标准要求是小于四欧姆，现在我们的接地组织是二点几欧姆。
87罗伯克专营店
