威斯康智能电容器安装与调试

好，我们来讲一下我们的智能集成电力降容器的用户安装指导书， 这个呢是我们的智能电容器的本体，然后他会附赠的附带的一些一次电流互换器 abc， 然后一支线 abc 零，然后接地，然后还有我们的 abc 的二次电流互换器。 我们的一次电换气的准备工作是先把我们的一次电流换气的二次线穿过我们的二次换气的孔 a， b， c， 这个孔不能穿错了，顺序上去也不能错，因为我们一次 cd 互换器电流是有方向的，然后 pa 进 p 二出，让我们二次电流互换器 是没有方向的，所以只是确认我们的 abc 的相序就可以了， 这个就是我们的一字典的缓气一点二是一个 ses 二，然后穿过我们的二次缓气 abc， 然后我们的 ses 二对接就可以了， 这是我们的一次电动换接的的选择位置，我们一般一次电的换气选择进线和倒出线上端的母牌位置，就是进线道路器的出线口，出线端， 然后这是我们的机壁柜，机壁柜的话我们的变压器出来实现服务变四百，四百之后出来 abc， 然后我们的 计量电流互换器是在我们的进行道路器，进行道路器的上段，然后我们进行道路器的下段，就是我们的一次电流互换器了啊，我们一次电流换气，然后的二次线 到我们的二次电容换器 abc 顺应不能错，然后通过网线连接我们的分布电容，这是供补的，供补的话我们只需要测一下，测个比下就可以了， 然后我们的分布电容一四电压线的安装顺序，我们的是分布电容是四 p 的 abc 零， 然后我们供补电容的话是三批的是 abc 没有零线，然后我们还有一个就是我们 红绿接地线，红绿的保护接地线，然后可以看到我们的依次 abc 零直接连接到我们的脊背柜里面的 abc 零，一次线连接到母牌就可以了，这个也是连接到母牌啊，通过我们的空开， 然后这是我们的自动组网方式，我们组网的话也是 一次换一次电流换换器线，然后通过我们的二次电流换换器，然后到我们的分补智能电容器上面去，分补电容器的话的网线插口插的是 an， 然后我们奥特托啊直接到我们的共补上面去 就可以了，就是少了一个共补电流互换器，然后我们的 abc 零 直接连到我们，依次我们控股 abc 连上去就可以了，这就是我们自动组网。然后我们主要注意事项就是依次电动换气，你必须要注意他的向序和方向，依次电压线和依次电动换气必须是一致的，然后我们二次换气的网线插 icon， 两台电容一起组网的话，分布电容插音， ot 接更多的音，然后越线灯亮，电流低于门线，出厂牵流值是一百那个毫安， 我们这个出厂值欠条的值是什么呢？是我们的无功补偿电流小于一百毫安的话，我们的电智能电容是不投的。 还有一个就是我们的可能会出现的一问题，首先看我笑，我们的通讯网络错， 在产品开机的时候可选择主机按直行查找 cap 界面，查看我们组网电容器台数与实际组网电容器台数是否一致， 然后就是我们的蜈蚣公里投入因素显示为负啊，一般分数为负数，都是电源线接错了 abc 零或者 abc 接错了，就是顺序反了。然后就是看一下我们的电动换气是否取的是冰箱电流啊，如果是，既然错了，就把 那个一线改正确就可以了，然后自动不动头。首先要看看我们的供应素是不是满足，我们的供应素是出厂设置是零点九九零， 如果工龄数没有到零点九零的话，它是不投的。还有一个如果越线灯亮的话，那要看一下电流和电压，它温度值是否超过了甚 不超过了视力值，那就要等一下，等他的电网恢复正常，我们的电压太低的话，到一百一百九他也是不投的啊。然后电容器上电就跳闸，那可能是那个空开 导致了强烈震动，导致了开关处于闭合状态啊，就这一上电，然后直接就给我们电容充电了啊， 但是上面十秒钟的通开内部啊，会自动的切除啊，这个不用担心。然后无过大功能控股，只能提供 ac 相点，有百分之五十几率测试台不跳闸，十秒内内部开关自动断开，就说 我必须要把电容充上电臭处于我的电容带电情况下，我的内部的分解开关才会断开， 还越线，越线灯亮的话，那么低的可能就是我们电流低于门线了啊，如果低于门线的话，就是我刚才说的牵流值，如果没有达到一百毫安的话，那么我也是不投的。然后一个电压电压低了的情况下，那也是不投的。温度，温度如果超过了五十五， 那么也是不投的，然后这是我们的出厂参数，出厂参数和代码， 然后就是刚刚说的我们的功率因素，出厂是零点九五，我们的只要功率因素 低于低于零点九五的话，我们的工艺，我们的电容做过头，然后我们过补是二百六十，我们的分补欠压的欠电压设置是一百七十三，如果电压低于一百七十三伏的话，我们也是不投的，高于二百六十，低于一百七十三，我们电容不投的，然后判定时间是十五秒， 然后一字店互换器变笔，这个你不用管，然后还有一个是牵牛值一百毫安，这个也是不用管的，我们只需要管的就是我们的代码是 s 杠 ppf 管他就可以了，他就是我们的投入门线，公路因素。 好，那就到这里了。

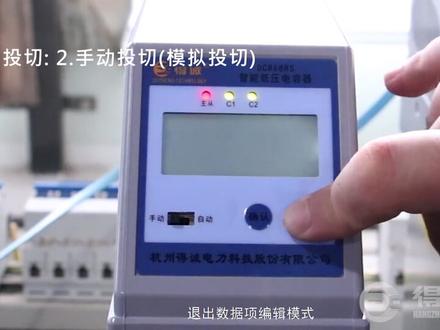

收到产品后，如有包装破损、外壳磕碰、配件不全等情况，请立即与我公司或经销商联系。 以无控制器为例，每项有常规型低压智能电容器三台、说明书一本、安装脚架三对、八星网络线三根、冷压键若干。无控制器的情况下，二次电流互感器未必配附件，每套无功补偿配一支 使用配置的安装脚架。将智能电容器固定在柜体内。注意在电容柜实际安装的时候，智能电容之间的距离不得低于五十毫米。 首先检查并保持所有断路器处于断开状态。连接一次电源线时，将配套冷压套管套在导线上，再接入电容器，向续从左到右 共补一次，为 a 项、 b 项、 c 项，分部为 a 项、 b 项、 c 项、 n 项。注意上电前确保相许一一对应。常规型抵押智能电容器背后的通讯口都为八星网络接口。 较短的八星网络连接线用于连接相邻电容器。无控制器下较长的八星网络连接线用于连接智能电容器与二次电流互感器。二次电流互感器穿过一次电流线时，注意起标注进线的一面为进线侧。 当需要外借指示灯时，界限方式分两种，如图所示，当补偿方式为共补时， 采用两只额定电压为三百八十伏的指示灯，接在 h l 一、 h l 二与 u b 之间。当补偿方式为分布时， 采用三只额定电压为二百二十伏的指示灯，分别接在 hl 一、 hl 二、 hl 三与一温之间即可。最后注意要将所有电容器通过地线进行接地。 常规型低压智能电容器补偿方式有多种，其中其人际交互界面外观出型号与指示灯不同以外， 其他部分与设置参数步骤均相同。人机交互界面有 led 灯、指示区、液晶显示区和按键区三个部分组成。当主从指示灯亮红灯时，表示本机为主机， 反之亮绿灯表示本机为从机参数，需在主机上设置。当电容投入指示灯亮绿灯时，表示对应电容器在切除状态，反之亮红灯表示对应电容器在投入状态。上电前进行接线安全检查，防止镶嵌短路发生事故。 首先修改 ct 辨别参数。第一步，在显示模式下，长按确定键二秒以上进入数据像编辑模式，页面中 id 字符闪烁。 第二步，短按执行键一次向下翻页，找到 ct 辨别数据下页面中 ct 字符闪烁。 第三步，长按确定键二秒以上进入 ct 变比参数的修改模式，页面中 ct 字符与数据向第一位一同闪烁。 第四步，短按直行键可修改光标所在的数值，数值范围零至九只能循环累加。第五步，如需更换数据项第二、第三位数值，则短按确定键更换数据位，短按直行键修改数据位数值， 重复操作直至将数据修改为目标参数即可。视频中目标参数以两百为例。第六步，长按确定键保存参数，页面中只剩 ct 字符闪烁。 智能电容器出厂目标功率因素为零点九五，如需更改出厂目标功率因素参数，重复 ct 变比参数操作步骤即可。 最后长按直行键退出数据像编辑模式后就完成了所有参数设置。 注意强制头切尾，实际头切将输出补偿电流。如需模拟头切，请跳过到手动头切演示，把开关从自动打到手动。 观察页面出现此数值时，按下任意按键，改台智能电容器全部投入，把开关打回，自动改台，智能电容器全部切除。 手动头切尾，模拟头切不会输出补偿电流，可指定目标电容器组头切模拟，将开关从自动打到手动，等待三秒。 第一步，长按确定键进入数据像编辑模式，页面中 id 字符闪烁。第二步，短按直行键，多次向下翻页，找到 h h h u。 第三步，长按确定键，进入 h 参数数据编辑模式，短按直行键一次，将 h 参数设为 yes， 长按确定键保存参数。 第四步，短按直行键一次，向下翻页，找到 c 一参数， c 一字符闪烁。第五步，长按确定键，进入 c 一参数数据，像编辑模式，页面中所有参数一同闪烁。第六步，短按直行键一次， c 一电容器组投入 c 一电容器指示灯变红灯，反之再次短按执行键一次， c 一电容器组切除。第七步，长按确定键保存参数，设置其余电容器组头切，重复 c 一操作即可。 最后长按直行键退出数据像编辑模式，常规型抵押智能电容器的安装调试就完成了。

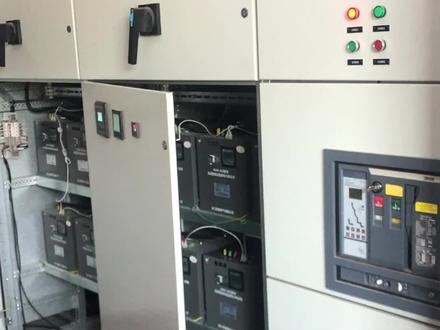

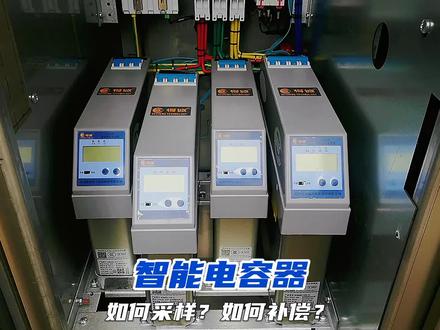

今天再给客户调试电容补偿柜，这次用到的双回路抗携智能电容器还是比较少见的，每一台里面多内置两组电容，电卡可以分别进行投入，相比单个容量的那种补偿精度会高一点。

大家好，我是江小白。今天我们继续来看这台智能电容器。 这台啊，加热器有这个啊，上面的控制部分啊，左边的这个电容部分啊，右边的这个电康啊，这三个部件组成。下面这个是安装的底板。 嗯，看看他的这个接线端子。接线端子是一头，这两个是这个数据线的接口，一二是这个四八五通讯线的接口，然后三四五 这个是这个，接着是灯的地方。这个啊，是这个主电路的啊。接入点 abc 三项，从这里接入，这里有一个这个啊， c 十五和开关，对他这个主回路进行控制。

哈喽，我是成都十三瑞丽科技有限公司的小美，今天要跟大家介绍一下我们公司的智能电容器。它是将电容、电炕头、切模块、开关都组合在一起，所以看起来会比传统的组件要简洁一点。 sorry cc 系列低压智能电力电容补偿装置是低压配电网中高效节能、降低线损、提高功率因素和电能质量的新一代无光补偿装置。 产品包含智能测控单元、过零投阶单元、通讯单元以及超温过压、嵌压过流等多种保护单元，取代原来的电容、电炕复合开关组成的无公补偿装置，解决了传统无公补偿装置的体积庞大、结构复杂、维护麻烦的问题。 新一代的蜈蚣补偿装置采用节约化、模块化的结构形式，具有体积小、功耗低、节约成本、安装维护方便的特点，具有更好的补偿效果，可靠性更高，完全满足现代智能电网对蜈蚣补偿的要求。

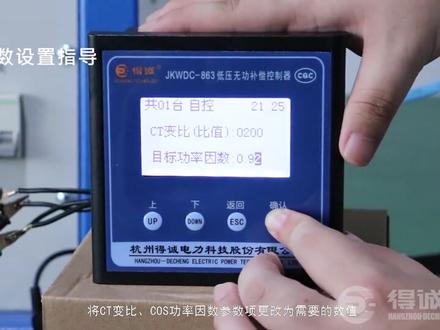

收到产品后，如有包装破损、外壳磕碰、配件不全等情况，请立即与我公司或经销商联系。 以德成电力无功补偿控制器配套低压智能电热器，使用指导油箱。 武功补偿控制器有两个二、 j、 四、五通信接口，任意一个通信接口用来连接控制器与智能电流器，当需要外接指示器时，使用另一个备用通信接口即可。 蜈蚣补偿控制器三型相比一些多一个 usb 口可连接 u 盘，用于导出统计类 数据、告警事件记录的文件。连接一次电源线时，注意控制器相许从左到右依次为 m 项、 c 项、 b 项、 a 项。 配网一次电流连接到无功补偿控制器的 ic 减至 ia 加电流方向 via 加 ib 加 ic 加流入， ia 减 ib 减 ic 减流出。上电前进行接线安全检查，防止相见短路发生时， 首先给设备上电稍等片刻， 带智能电容器主从指示灯跳率控制器界面显示，组网完成后会显示连接智能电 点容器的台数，此时可进行参数设置与头切操作。第一步，在主菜单角按向上键或向下键移动光标至设置参数选项。 第二步，按确定键进入设置参数选项显示页面。第三步，按向上键或向下键移动光标至基本运行参数。第四步，按确定键进入具体参数设置页面， 此时光标停留的位置机位可更改位置。第五步，按向上键或向下键可移动光标至所要更改参数的数据位。 第六步，按确定键修改光标所在的数值，数值范围零至九只能循环雷加数值为九后自动跳转到零，将 ct 变比与公寓因数参数更 为需要的数值。第七步，按返回键，界面提示保存。第八步，按向上键或向下键，可移动光标，默认在确认位直接按确定键保存参数并返回。 注意，此时智能电容器上的开关达到手动时，代表此时头切尾，模拟头切不会产生补偿电流， 开关打到自动将产生补偿电流，请根据实际情况选择投切模式。 第一步，电容器组网成功后，在主菜单页面下按向上键或向下键移动光标至投切方式菜单。第二步，按确定键进入投切方式设置页面。 第三步，按确定键，选择手动蜈蚣头切。第四步，按返回键，界面提示保存。再次按确定键保存参数设置并保。注意，更改头切控制方式后，手行状态信息栏头切显示也会对应改变。 第五步，在主菜单页面下按向下键移动光标至电容器一选项，其代表一台智能电容器，一台无功补偿控制器，最多可控制四十八台智能电容器。 第六步，按确定键进入电容器组头切设置页面，共补位 c 一、 c 二分补位 c a c b c c。 按向上键或向下键可更改电容器组选项。第七步，按确定键修改目标电容器组的头切状态，手动 头则目标电容器组投入，手动切则目标电容器组切除。第八步，设置完成后，按返回键返回上级菜单。 最后如需实际投入，请将模拟投切时投入的电容器组全部切除后，将智能电容器开关打到自动重复上述投切步骤即可。
