CASS怎么生成横断面数据高差表
大家好，今天给大家介绍一个插件横断面成果表的生成，我们先看一下这个是我们最终需要的这个成果。 好，我们接下来关闭之后，我们用插件直接生成这样的一个数据看一下，那么图上的话有这个中心线、断面线和高层点，我们加载一下插件。 好，加载之后提示我们的命令是这个 wds， 我们直接输入命令，然后把这些信息填好，填好之后直接确定选择中心线，按照提示选中心线，再选择断面线。 好，生成完成之后我们看一下，那么这个就是用插电直接生成的这个成果，我们稍微调整一下格式就可以了 看，那么这个就是我们最终的这个成果表。
粉丝3.0万获赞2.9万
相关视频
05:02查看AI文稿AI文稿横断面图的生成，很多工程朋友不会操作， what？ 来看一个实力演示，利用南方 case 将原地面图在平面图当中生成对应的 断面图，这是一个管区的平面图，这是现场采集的管区的原地面三维数据，接着我们将原地面数据展入平面图当中，点绘图处理展高层点，确定，找到对应的原地面数据点，打开点确定， 可以发现原地面数据能够将平面图完整的覆盖，我们先删除高层点，接着来看一下对应的平面图，这是管局的中心线， 这是对应的管局开挖或者回填的一个边线。接着在生成断面图之前，我们先来生成里程文件点，工程应用点。生成里程文件由中断面线生成点新建，注意左下角的提示，选择中断面线。 生成里程文件有三种类型，第一种是节点，第二种是等分，第三种是等分，且处理节点我们选择等分，外面的间距选择二十米左右的宽度，我们可以设置长一点， 因为等下还要进行一个剪切点，确定好，注意看，那么横断面线就全部生成完成，多出的部分我们来对它进行一个裁剪点。工程应用生成里程文件。断面线生成，这里有一个剪切点击，选择中断面线， 选择需要切割的边线，点击，那么多余的横断面线全部删除完成，接着我们就可以来生成对应的里程文件点。工程应用生成里程文件点生成，选择中断面线， 选择已知坐标点，坐标数据文件就是我们采集的原地面三维测量数据点，打开生成的里程文件名就是我们需要保存的里程文件，保存到默认的路径下面，取个名字叫原地面 里程文件点保存里程文件对应的文件名，我们也给它保存下来，这个数据就是根据原地面测量数据类 插的断面线上的高层点，我们也给他保存下来，底层文件 d a、 t 数据点保存，接着点击确定 好，注意看，这样里程文件就生成完成，同时断面线也进行了一个标注，这是 k 零加零零零， k 零加零二零， 一直到末端 k 零加六三九点八。好，接着来查看一下生成对应的横断面图点，工程应用断面法图方计算，点击倒入断面， 选择对应的里程文件就是我们刚才生成的里程文件点，打开设计文件没有，我们先不填点确定没有设计高层是否继续绘 四点四，设置一下比例，一比一千点确定指定横断面图的其实位置，点击好，这样我们就可以发现横断面图就绘制完成了。从 k 零加零零零，最后到 k 零加六三九点八，这个线就是生成的横断面线， 为什么这个有宽有窄呢？我们可以看一下，因为很多面线在进行切割的时候，他是有不同的长度，在这个里程的时候是最宽的， 这样就根据原地面测量数据生成了对应的断面图，接着再来将生成的里程文件的 it 数据给它展露进来，点绘图处理长高层点确定，找到里程文件 dat 数据点，打开点确定好，注意看，每一个 断面线上面都有对应的一个高层点，这个高层点就是根据原地面的三维数据进行内插在断面线上的高层点， 假如我们管渠施工完成以后，再一次测量了完成后的三位数据，我们同样的可以生成对应的里程文件，然后点工程应用断面法投放计算， 添加断面线以后，然后就可以进行两断面线剪的指纹计算。 ok， 断面图的生成就和大家演示到这里。
8966大刘工程
15:18查看AI文稿AI文稿大家好，本期给大家演示在横断面测量中，将采集的高层点转成四正设计软件格式的横断面数据，这是它的样板， 现在我们演示一下输入命令， s、 j、 d、 m 回车 进行相关的设置， 保存数据， 保存动断片数据，指定绘图位置，点击中心线，选择需要处理的断 面框选 点击正断面绘图位置，这个时候我们可以看到对应的断面图已绘制完成。再来看一下数据， 这是刚才生成的数据， 装号补数，左侧数据， 右侧数据。现在我们再详细的讲解一下操作方法。 首先我们需要做一下准备工作，绘制道路中心线，道路中心线必须从小里程往大里程方向绘制， 那么怎样判断起点是不是在角里层的一端？我们可以看一下运行程序之后，如果在中心线 起点有一个圆圈，代表方向是正确的，我们也可以查看属性 看这个一号点，多段线的一号点出现一个十字叉， 那么这个一号点它是多段线的起点。 灯芯线绘制好之后，我们要添加里程断面线， 这个用蓝方 case 添加，也可以用程序添加，程序添加有两种方法，一种是批量绘制里程线，一种是单个绘制里程线，用程序的这两个功能添加， 添加完成之后，用蓝方 case 展点将采集的高层点 点，其实这三个步骤可以不分先后，这个程序的好处是可以将多人测量的数据整理在一起，然后一次性出图， 不管是你一天两天测量的数据，都可以依次填图。 这三个准备工作完成之后，再启动命令， 我们看一下这个软件的界面，我们先第一排第一个横断面数据提取，第二排第一排第二个批量绘制里程线，第三个单个绘制里程线，第四个 断面线掉头，第五个中心首尾掉头，还有一个面积标注。 断面线选择的方式自动选择，也就是当一条线路 没有支路，我们可以采用自动选择，那么程序对整条线路的断面线自动选取，然后批量处理， 手动选择，也就是你想处理哪些断面就框选哪些断面，相对自由。 成果样式，有些数据是需要统计特点个数的，比如这个成果我们默认了统计， 所以让这个七代表左侧有七个点，十二代表右侧有十二个点。 如果勾选不统计主数，那么在成果中这个主数是没有的。高层点，高层选择有图面选择，图面显示值和高层。 我们在展点的时候，常常展点只有两位小数，所以成果输出的时候最多只能输出两位小数， 但是采用坐标 z 作为成果，那么这 这里可以显示三位小数甚至四位小数。 在这个地方我们可以设置或者小数位，比如距离设置为三位小数， u 层可以设置三位数。 线路特征选择，当出现回头弯多的时候，我们要勾选回头弯多， 这种情况一般出现在山区的项目，还有水利项目，这个回头翁比较多， 这里设置中心线起点里程，假如一个项目它是第二标准开始的，它的起始里程不是零，也可能是一万， 也就是十公里开始的，那我我们就输入一万，注意这个地方不要输入添加这样的格式，光数字就行。选点宽度， 这个是用来设置，当侧点偏离已成线的时候，我们有一个框选范围， 比如这个点，我们在实际测量中很难保证所有的特点都在断面线上， 我们就设置了一个值，像这个宽度，哎，就是零点六，默认零点六， 它的设置意义是对偏离断面线涂上这个红色的线，零点三笔范围的点纳入计算， 如果说这个点偏离达到了零点四， 那么就跑出了这个黄色的线框，我们的程序就默认为 它不是该底层上的高层点，就将它剔除，哎。程序在运行之后，可以绘制一个小圆圈来进行 识别，如果 alt 点旁边出现了小圆圈，代表了这个点纳入了计算，如果没有出现圆圈，代表这个点是范围之外的，不纳入计算。 这个地方可以设置添加右侧的分装高层，个别的 个别的客户要求这个地方需要将正装的高层添加一次，那么我们就在这里 设置一下。 勾选输出横断面数据成果，才会输出 这样的成果。如果不勾选，那么程序画图，同样这里勾选绘制断面图，程序才开始绘制这样的， 还开始绘制断面图，如果不勾选它就不绘制断面图， 断面图设置这一块，哎。如果勾选绘制断面图， 连续和绘制断面图，还可以添加网格线这个标注增装设计值。这个如果想将设计标高绘制， 就在设计标杆的位置，位置一个小三角形，这个在道路施工的时候可以应用一下，平常只是给设计院提供断面数据，一般不勾选， 后面每列断棉数量十个，也就是程序每一列绘制十个之后就另起一列， 像二十个，我们就设置二十个绘图比例。 哎，这个就不用讲解了，大家都能理解。好，我们再演示一下不统计数数，我们来看一下效果， 现在我们看一下成果，哎，第一行为装号，这个时候每一组的数据就没有统计了，你说左侧有多少个侧点，它就不再统计， 这是右侧的数据，这个是一百八十转号 处理到四百八十，我再演示一下自动处理， 我们勾选自动选择，然后统计主数，这个地方也增加 村庄的高层确定保存在，这个名字是可以修改的，改个幺幺幺 动断面数据名称，幺幺幺保存指定绘图位置，指定中心线， 程序开始自动绘图， 好，横断面绘图完成，指定纵断面绘图位置。 等断面图绘制完成之后，我们通过绘制好的断面图来检查 断面质量。比如这个点异常突出，我们就要跟 现场进行对比，看是否为该数据错误，然后要纠正 这个是添加了方格网， 各种桌面样式，如果我们不需要以下这些数据表，我们可以将图层关闭， 这样图面只保留方格网得行， 然后数据标注，很方便。我们看图， 再回到数据成果中，打开生成的数据， 哎，第一排为庄号，第二行为读特点个数的统计，下面是左侧数据，再下面为右侧数据， 演示完成。
50宏泰测绘软件

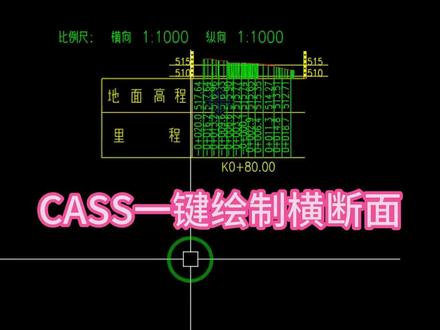

01:09查看AI文稿AI文稿cas 一键绘制横断面，如何将 cas 里程文件一键绘制横断面？先把绘制好的删除，重新绘制，打开工程应用，找到绘横断面图，找到根据里程文件绘制， 然后打开我们的里程文件 中横比例设置为一比一千，这样我们绘制出来的断面图就是一比一的图形。 最后选取端面图绘制位置，设置完参数后点击确定， 然后等待一会 绘制完成。我们来看看效果吧， 你学会了吗？关注我，少走很多弯路哦！
1235晟睿工程CAD教学
04:00查看AI文稿AI文稿case 中横断面测量数据尽量转换成横断面图的方法一、生成横断面，减码坐标文件。首先展会测量点号， 使用绘图处理菜单，下水上尘图绘至行迹线， 选择数据文件，将所有测量点按顺序连线。此步骤的目的是方便获得每个段面的点号。从图上可以看出，三至十一号点为第一段面， 十二至十六为第二个断面，十七至二十二为第三个断面， 后续断面依次类推，打开测量坐标文件， 在三号点的解码处填入 m 一，代表断面一的起点，后续的四至十一号点的编码处填入一、 在十二号点的解码处填入 m 二， 后续的十三至十六号点的编码处填入二、 后续缎面数据，依次类推填入编码，此为编辑好之后的成果文件。 如果数据量过大，可以使用 excel 进行辅助，以提高效率。二、生成里程文件，点击工程应用菜单下生成里程文件，选择根据坐标文件生成， 在对话框中选择解码数据文件， 设置好生成的断面数据文件存放路径。 根据测量点的顺序选择是按相对中装从左到右顺序 还是选择按出现顺序。热数据文件中点顺序正确的可选择按出 线顺序，否则选择按相对中装从左到右顺序。其实里程根据实际情况进行输入即可。点击确定已生成里程文件， 此为深层的里程文件。里程文件的具体格式可以查看帮助文件中的说明。 三、批量绘制横断面图，点击工程应用菜单下绘断面图，选择根据里程文件， 根据提示选择断面里程数据文件指定断面图位置及相关参数， 点击确定之后即可批量生成横断面图，此为生成之后的效果。 在实际作业过程中，可以在采集横断面高层点时，将各个测量点的编码信息进行输入， 这样在内页数据处理时，只需使用第三步进行批量绘制即可。 以上记为 kiss 中横断面测量数据批量转换成横断面图的方法。
2249测绘二哈
07:31查看AI文稿AI文稿成功深层的断面里程文件如何提取道路终点坐标和里程数据呢？有学员在私信这个问题，他的图形数据非常大，手动处理需要很长时间，我们这里结合数据，通过组合的方法来快速实现，具体我们的软件中操作一下。 好，我们来看一下桌面，这个图纸就是我们需要处理的一个图纸，整个图纸我们需要提取的内容呢，主要是这个里程编号 啊，里程的一个数据，以及我们中心点，就是我们这个道路横断面的中心点的一个坐标，以及他后方的一个高层值。但在我们软件里面是没办法直接去处理这样的一个数据啊，我们需要去啊，通过我们的表格对他进行一个编辑，有一定难度，因为这个 图纸啊，非常的差啊，如果说我们手动的去处理啊，运算量是非常大的啊，难度是非常大啊，大家就注 点来看一下啊，跟着我的操作来处理啊，里面下去对应的去操作一下。首先生成里程文件，这里桌面是已经生成了，那我们这里就直接点下方的一个生成啊，点生成过后啊，选择我们的一个终端变现， 选择过后，这里面的一个数据，我们生成里程文件名称，我们给它保存出来啊，我们的里程文件，里程文件啊，这个是里程文件对应的里程文件生成的一个数据啊，这个也需要给它保存出来，里程里程数据文件 好点保存，当然这两个它的格式是不一样的啊，一个是 h d m 啊，另外一个是 d a t， 重点来了啊，注意一下，在这里面横断面间距的一个叉子，我们这个一定要给它改大啊，这个一定要改大，这里的需要注意的大家可以来看一下， 我们正常情况下啊，我们可能是采的采集的一米或者是五米的一个间距，这个是我们所需要的中心点啊，比如说我这里是一个中心点的一个数据，还有一个 比如说我们如果说按一米，那么他这里啊每隔一米，这是一、二、三，是吧？很多他会形成很多的一个数据，不便于我们后期对他进一个处理。比如说左边是二十米长，右边是三十米， 大家一定要注意，我们在这里面输入数据的时候，一定要是我们整个道路里程数据里面最大的一个偏距，比如说我们这里就给他录入一个啊，三十米或者五十米都可以，一定要比这个大啊，一定要比这个大， 就保证他只产生左、中、右三个数据。比如说我这里录入五十米的一个数据，七十里程，我们这里按时录入八十七米，好，后面就没有了，我们直接点确定好，注意 看一下啊，相应的这个数据正在生产啊，等一下啊， 好，数据已经生成出来了，生成出来过后我们到桌面上来看一下，一个是我们的里程文件，一个是我们里程文件的数据，大家可以看一下在这里里程文件的数据， 每一个断面可以看一下一号断面他是不是形成了三个数据，左、中右啊，二号断面也是一样的三个数据，这个就是我们为什么刚刚在那里要输入他的一个断面间差子，我们给他改的很大，如果说你改的很小，那么在这里面他的数据就非常多，不便于我们后期呃，筛选， 那么这个数据啊，我们给他更改一下后缀名，因为我们这里面需要去提取这里面的一个坐标以及后面这个高层值，是吧？ 我们给它更改成 t x t， 注意来看一下啊， t x t 更改成 t x t， 那么我们就来新建一个表格，新建一个表格 好，我们选择字文本数据，这里字文本好选到我们桌面上有相应的一个 t x t 数据，我们点下一步，好，我们这里一定要选择我们的逗号风格，让它每一列单独分割开好点完成 好这个数据大家可以看一下啊，这里很关键啊，我们所需要的就是我们第二列以及啊第二行，以及我们这这里的第五行，是吧？是间隔的，那么我们就对第二行先标记一个颜色，我们通过后期通过颜色来对它进行个筛选，标记第二行过后，我们也要把 把第一行给他删掉，一定要注意这里需要把这一行给他删掉，删掉过后啊，删掉过后，我们鼠标选择，一定要注意选择前面三行啊，选择前面三行，我们选择左上角的格式刷啊，这个非常关键啊，选择格式刷过后，我们再按一下 ctrl 加 a， 注意看一下上面是不是我们的每一个中心数据，它的颜色都变成这样的一个绿色了，一定要注意我们删除的第一行啊，再通过格式刷 啊，选择我们前面两三行，从第一行开始选择我们这三行，选择格式刷，再按 ctrl a， 所有的数据我们都已经给他筛选出来，筛选出来过后，我们通过右侧的这里的一个排序与筛选啊，注意这里选择筛选，我们通过我们的颜色筛选，按我们的颜色 筛选来，看到没有？这个数据是不是已经提取出来了坐标以及后方的一个高高层，对吧？后方的高层，那么里程数据呢？里程数据是在这个里面啊，里程数据我们还需要他的这一个 看，这里是八十七或者是九十七，那么这个的数量从先前有讲过，在我们的工程应用下生成里程文件，这里面有一个里程文件转红叶软件格式，我们选择它啊，选择里程文件， 好，只是已经转换完成，转换完成过后啊，桌面会多两个数据文件，我们这里面需要的一个数据就是后面的这个重断面， 可以看一下这个是是不是我们的一个里程数据。那么后面这个高层呢？我们是不需要的，因为在我们的这个 excel 表格里面已经处理了好，还是一样的方法，我们把它改成 t x t， 改成 t x t， 同样的我们不给它复制到这边来啊，我们给它导入进来啊，选择我们的数据，选择字文本啊，我们的重断面格式，这里面注意一下。好，这个数据要注 注意一下，它这里面是没有逗号，对吧？没有逗号，我们这里选择成空格啊，它这里面是一个空格，让它分成两列，好点完成，那么我们所需要的就是前面这一点，对吧？前面是我们的里程数据，前面多了一个括号，我们 ctrl f 给它替换掉啊， 好，替换，全部替换掉，看见没有，这个数据就已经替换了，那么这个数据我们给它复制出来，全部复制出来 啊，或者你把这边的一个数据啊，就是这个数据给它复制到后面去，也是一样的啊，我这里就 不全部去复制了，大家就重点注意一下吧，我们从上面这里给他对应过来，比如说复制到这边来啊，我只复制了一部分啊，前面这个是我们的一个里程，后面这个是我们坐标以及他的一个高层，是不是已经给他提取过来了， 那就重点注意这样的一个方法啊，主要是前面这个数据的一个处理啊，我们需要删除第一行过后啊，通过颜色数据把里面的数据给他提取出来，以及我们在建立里程文件的时候，这里要注意一下，建立里程文件生成的时候，一定要把这个数据给他改大 啊，一定要保证我们只产生就这个数据，一定要给他改大啊，主要是为了只产生我们左中右三个数据文件啊，大家就重点注意下去对应的去操作一下吧，这个操作你学会了吗？关于软件的其他使用问题，请在评论区留言。
946筑算课堂
02:28查看AI文稿AI文稿一分钟教会你横断面数据批量转换为横断面图。首先展野外侧点点号， 然后点击水上长途，选择绘制行记线，选择该数据文件， 然后我们再打开该数据文件，根据断面上点号对数据进行解码，编辑 完成后，选择生成里程文件，选择由坐标文件生成，导入数据文件， 建立里程数据文件， 选择横断面上点排列方式， 我们可以查看数据文件， 然后我们选择工程应用，选择会断面图，选择根据里程文件导入里程文件， 修改好绘制参数， 点击确定。这样横断面图就出来啦！ 你学会了吗？学会了，点个关注哦！
733搬砖也埋没不了的气质

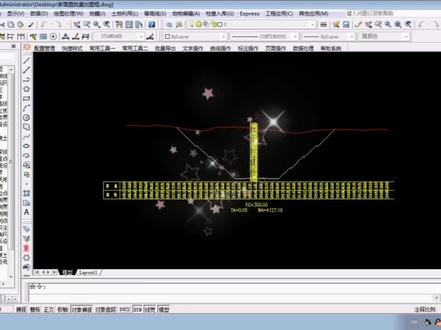

00:59查看AI文稿AI文稿接下来我们来说一下如何给所有的断面图批量生成设计断面线他的距离高成的表格。图上生成的这个表格呢，是原始断面线，他的距离高成的表格。接下来我们要生成这条白色线他的距离高成表格，并且要批量实现。 接下来我们来看一下如何批量输入比例尺，一比一千，一比一千。横冲向，选择表头，选择第一组数据， 选择设计线精度二，选择里程文字，绘制句型框框，选所有的断面图，单击右键 好运行完毕。那么所有的断面线，所有的这个设计断面线，他的表格已经全部生成，请大家注意距离设计高程所有的断面线。
02:22查看AI文稿AI文稿大家好，现在给大家演示将南方 case 的里程数据文件转成尾电横断面数据，现在这个尾电横断面数据为空白的， 我们在 case 横断面数据表中打入南方 case 横断面数据， 导入外部数据， 找到对应的需要处理的横断面数据， 打开 用分割符号将数据进行分割， 此时蓝方 case 数据已经导入，我们注意正装它这个距离值必须是零，这样程序才能识别。 然后点击计算。首先将蓝方 case 数据转成红压数据，我们看一下红压数据中是空白的，点击计算 好，提示转换完成，我们可以看到这个表中都是行业数据， 然后将横页数据转成尾地数据，点击 一共转成，完成三十八个断面数据的处理， 这就是我们需要的尾电横断面数据，光号左侧数据，右侧数据， 这两个数值为测点的统计，统计测点个数， 哎，这是正个面数据，演示完成，谢谢观看。
48宏泰测绘软件
14:32查看AI文稿AI文稿最详细的 case 道路横断面土十方计算绘图，赶紧收藏吧！大家好，我是韩老师，本脚给大家讲解 case 软件土方计算中他的断面法土方计算。对于 case 软件他的断面法土方计算题 提供三种计算，第一种就是道路断面，第二种场地断面，第三种任意断面。而这三种断面 把土方计算中，对于我们施工单位，尤其是路桥行业的施工单位继承人来说，我们一般用的是道路断面，但是对于有一些就是你在不在路桥，或者是你在矿山煤矿单位，或者是在绿化单位用的多的，那就是场地断面和任意 断面。那么对于道路断面，我他这个软件他有一个限制，就是首先他必须在我们测的横断面数据非常详细，第二个 他只能处理，就是我在挖荒只能或者是填法，只能处理两级边坡之内的道路，对， 对于我这些大的旺方或大的田方，超过两级边坡之后他就不能处理了，所以说他有一个这个，还有一个就是他对于自挡结构，比如说超高换田，或者我们边坡有一些气户了，或者是这些 多余的超甜了，或者是异形边沟，或者说是一些呃弧形坡的时候，他就相对来说就不能处理了，不像我们设计软件尾翼和啊红叶 一样。而他的剩余两种就是场地断面和任意断面，是我们常用的进行土厨房计算的一个方法，尤其是任意断面，对于一些河道河区一些 不规则的没有详细编辑参数的一些断面来说，他的任意断面是非常断，非常适用于他的横断面土方计算的，而这个场地断面他主要应用的是 我们比如说有一个，嗯，有一个土方区域，你在原先采集了他的原地面数据了，然后他或者是进行填或者是进行挖挖之后，然后你再进行采， 采集完数据之后仍然是在一定呃和上次同样的区域采集完以后，那么业主或者是委托 土方要求必须用断面法进行土方计算的时候，那么此时就能用咱这里的场地断面法而两气断面去叠加。还有场地断面 另外一种思路就是我在一个原我有原有的地形图，或者是是纸质的，或者是是电子，我采电子版，我采集回来绘画的，还有就是我有的设计图纸，设计图纸，但是现在我只有将 来我这做一个，比如说挖个坑呀，或者是做个轮胎呀，这种的时候也是要求用委托方或者是甲方要求用断面阀土方计算的时候，那么此时仍然可以用场地断面法，他是一个设计于 原地面积，也是个叠加生成一个我的土方计算。我们我推荐大家就是对于他的场地断面和任意断面一定要 要断面法的，一定要掌握。而对于道路断面他相对于来说给对于我们就是伟帝软件和红叶市政道路软件的话，他比不上那两个软件，因为他很多，第一个第一个原因就是因为他数据有些不准确，第二个就是他处理比较麻烦， 很不能满足我们的需要。那么本讲呢给大家讲呢，就是他道路断面中 我们如何利用 case 软件进行道路的横断面土方计算，它里头有四个步骤，对于道路断面土方计算，第一个这个生成里程文件，第二个就是设计横横断面导入，第三个就是横断面绘图，第四个是横断面土方计算，这个里程生成里程 文件呢，就是在我们将外页测量的外页三维数据展到 case 中生成等高线图之后我将我的平局线导入，之后我生成每一个装号的横断面复测数据。然后第二步就是设计横断面，这个设计横断面就包括我路幅宽度呀， 边钩参数呀，边坡放坡参数呀，坡高限高呀，横坡坡度呀这些，那么横断面乘途就是我在确定了啊，我的 里程文件就是原地面和设计断面之后我成图，然后最后进行横断面土方计算，他的一共就是四个步骤，那么我来讲这此时呢我给大家讲一下，就是场地断面，就是两刚才说的两期土方，还有这设计土方这种我们一定要 掌握他的场地断面和那个任意断面，他的一个就是我们对于河曲河道的土方计算，还有是不规则断面土算圈都是用这 啊任意断面土方计算，而这个任意断面土方计算时候他可以处理，就是比就算你有三级坡以上的任意放坡，七级坡，八级坡，只要你有多少坡，他都能可以处理的这种所以说相对来说要很容易。 那么我们本讲就给大家刚才说了，给大家讲解，就是利用 kiss 软件进行道路横对面图书房计算绘图的一些步骤，而且给大家实力演示一个， 那他呢？首先我敢来讲就是两步，第一步是生成里程文件，第二步是设计横断面这个导入。首先来说生成里程文件，生成里程文件呢，需要我们将我们的设计的平局线去 导入，对于我们来说设计的平局线导入，而这个设计的平局线导入 kiss 软件里，他只识别一种简单的平局线，而这种简单的平局线就是 比如说就是我一段频曲线，他没有光有原曲线和直线，没有缓和曲线。另一种就是我有缓和曲线， 我的对于单一焦点来说，他的第一缓和曲线和第二缓和曲线他默认是相等的，而我们在平曲线中如果遇上第一缓和曲线，第二缓和曲线不相等，或者是都是不完整不对称的这种情况，对于他的平曲线，利用他的一个参数我就没法去导入，那么怎么处理呢？遇到那种就是 违法，他不能遇到，就是我缓和局限不对称或者是非完整的，这种不是简单型的平局线的时候，我怎么去导入呢？借助另外的一些，我们像 现在有的就是我提供给大家的双新软件，或者是市面上有个道路执行这些软件，他可以将我们的平局线表生成，就是 cd 文本，就是 cd 图纸里头，然后我直接利用他，然后复制粘贴到我的就是 嗯采集的原地面数据上，然后我将我的线段改成批量转换成复合线之后，然后进行里程文件的生成，获得我的横断面数据。那 还有一种就是第二对于我们就是设计横断面的导入呢，他提供就是里头需要我们做的是对于 以道路来说，就是有个设计的数据线，就是我将来中装的设计高层这个确定，他第二个就是设计横断面，当然是边坡呀，宽度呀，超高呀，坡度呀，边坡放坡台阶宽呀，坡高呀这些 一个输入参数，那么接下来我就给大家以实力去演示，实力去演示， 我推荐大家安装就是 cas 九点一，他是在零八版的 cd 基础上的，因为对于破解版来说，他提供一些比七点零或九点零 一些更丰富的功能，尤其是出表，我们进行土时方计算的时候，最终肯定是要出图和出表，而在根据图根表你才能进行土时方报告的去方案的去确定。所以说我推荐大家安装 cas 九点一， 然后我本奖呢就是给大家讲的仍然是提供的，我们是提供的一个就是 cas 默认模板的那个地形数据上，我利用伪币软件，在那个默认 模板的地形图上，我给大家我自己设计了一条路，方便大家去学习，然后进行他的一个土时方计算，我把那个图纸打开，大家来看，大家来看 这个，这个呢，大家应该用过 case 的，练习过的都应该知道，这就是他那个 djx d i t 格式文本，我在他生成等高线之后，地形图确认以后，我 我用尾的软件给他做了一个，就是他的一个是路线图，然后这是他的路线的平曲线，然后这是他的我自己设计的，给他一个中断面，因为啥我在这把这个设计的数曲线给他 闹的这么哇，就是这是原白色线，是原地面线啊，然后这个红色线就是我的设计线，为什么闹的这么深？因为我为了给大家演示他的一些就是超，就是 边坡多的时候怎么去去输入他的边坡呀，排水沟呀，就是句型梯形这种排水沟啊，就是一些参数的去输入，给大家闹的深了啊，这就是我用尾的软件生成的图，大家来看一下尾的软件生成的批量生成的图， 我们一会就用 kiss 软件去进行，把整个的这个道路的吐司方去进行去计算，而这个图纸的由来是我通过伪币软件去进行设计的，那么我给大家演示一下，就是我用 case 软件是如何做这个道路的吐司方的，那么我来先来 看一下，我新建一个这个，新建一个图形，然后我在空白的图纸里头去给大家做，那么我先把就是先把我外页的就是我要外页，我要 层的就是原地面我采集的数据展上来展高层点，大家看比例尺的话，我只我这个图纸设计的是用的一千五 车，然后我打开这个他默认模板里，就在你安装目录里头那个 djxm 里头那个 djx 就他默认模板，大家看，然后命令框直接回车，大家看这是是不是我们那个高层点已经斩上来，那么我等高线，大家看一下建立 dtm 可可以选择那个数据软件，也可以选择图面高层，我选择图面高层确定，然后命令框提示你一个选取高层点的范围，二直接选取，我选择二空格，然后我整个框选出五高层点，然后右键，然后 三角网建立的，然后，嗯，我在等高线里头有个绘制等高线，然后单击确定，大家看一下，然后等等高线里头我把三角网删除了， 这是一些简单的一些 case 的一些基本操作，哈，这不是把我这个就相当于我这个原地面我复测回来的数据， 我采集好了，那么我对于我换一个图，就是这这个我要把这个设计的数这个平曲平曲线先斩进我刚才那个图里，那我怎么做呢？这是我用伟弟做的，那么我我给大家来，我复制，我把这个平曲线表，为了好书，我我先复制过去， 然后我复制过去以后选择住一个，然后右键一个有个粘贴到原坐标，哈，大家看一下，粘贴到原坐标我放到这了，那我要把这个平局 去输入了，那么我怎么去输入呢？绷脚呢？因为他都是我没有做那个缓和曲线的，都是原曲线的，那么我他对来说相对于一些简单一些，那么我可以就是什么呢？这个我们不是知道了起点焦点一，焦点二这些点的坐标了，我先用 pl 画线，将这些 起点焦点一，焦点二，焦点三，焦点四这些的坐标，我全部啊输到点的坐标全部输进去，然后我再进行他的一些数据线的这些一些编辑。 当然还有另外一种方法，就是我借助外部软件，因为我要整个计算他的一些坐标了，所以说我肯定会输入，就是你工地通路测了，或者是测量员，或者是双薪，或者是轻松测量 道路之行，还有是特色大师各种测疗软件，他那么我可以他把他生成一个，就是为了给大家演示后面的一些教学，我给他用 用，就是我不在这里头直接去输入他的一些他的坐标，按道理就是有，如果你没有那些软件，或者是你刚接触的时候肯定是 ploxy 坐标，把这些焦点的坐标然后输进去，然后去进行他的一些设计。我给大家这一步呢用一个就是就是 我们一个便捷的方法，就是把他直接把他的平曲线直接进行导入的一个方法，就是我不用输了，我直接导入进去进行下一步他的缓和曲线这些的一个参数的一个确定。那怎么来呢？大家来看，我就借助一下你可能 本地作为一个测量员，你可能有公路测测大师，或者是是测量员，或者是工地通路测，或者是双新软件，我，我利用双新软件哈，大家看，我打开双新软件，然后我有一个焦点法计算，那么 此时我焦点法计算的话，大家来看，我打开我的屏幕图纸，大家来看，他有一个四个焦点，然后五个焦点包括起重点，一共有五个点，那么我把他的作为线原法一焦点法一样的坐标进行计算，那么我把它输进去这个软件里头啊，大家来 看，那么他有五个焦点数目五，然后我随便起点边焦名称，那么这个起点的里程是不是零，然后他的 x 坐标三幺三三三五， 哎呀三幺三三三五，我不用他这个，因为我还得这挨个输了，我又找到一个，就是因为我已已经有他的直取表了，所以说我已经有他的直取表 了，在这大家看一下，就是刚才那个屏幕里的那个支取表是不是有了？大家看一下他的支取表，就是刚 刚才的那个的平曲线的一个直曲标，因为我是用尾的软件给大家做的嘛，大家来看，那么我把它这个我要先把他输进去，是怎么输呢？大家来看，这个我先把他的我选择上，我就不输。
3219韩韩老师
00:29查看AI文稿AI文稿像这种横断面图还在一个个提取偏距高成吗？我的插件可以全自动提取，自动识别断面图比例装号及编号，输入 d m 命令，打开插件， 点击确定，选择里程文件保存位置，然后拾取一个断面线样板，即可全图自动提取，提取成功耗时不到一秒。最后查看一下提取的偏距高成数据。
03:37查看AI文稿AI文稿测量了五十公里横对面高层点，需要数里程 id， 横对面数据， 计算各侧点相对上一点的距离和高差。五十公里两千多条断面怎么办？上插件输入命令，横断面 设置好相关的参数， 盖定指定数据文件保存位置。本次要求 以不面数字的底层装号作为最终成果，所以要提取不面的装号。选择道路分区线，选择装号文字，注意车锁半径设置大一点。 选取需要处理的对象框，选所有的横断面线， 一共两千五百六十八条。右键程序开始运行。 指定正断面绘图位置， 整条大路的正断面绘图完成， 这是横断面断面图， 再看成果数据， 正断面数据 第四公里开始，一直到五十五公里， 几十公里轻松搞定。 输出横断面数据和绘制横断面图， 通过横断面图可以检查测量质量演示完成。
45宏泰测绘软件
07:38查看AI文稿AI文稿横断面踩直线纹，在道路方向这里推出来，进入横断面踩直 他现在我从零里程开始， 然后我这里演示，我五米，一个里程增量左右过八米，左右过五米， 而且测定现在我们来测第一个横断面， 下个里程点右边这个箭头，他会自动增加五米， 我们到第二个里程， 这个横断面采集好了，我们接着 进入那个横断面点库，进来这里有点名和专号零里程，五五的里程，十里程，然后对应的偏句，高层让我们可以导出来，导出这里， 这里有很多种格式，看你习惯用用哪种。先我打开一个南方， 南方 kiss 这个里程文件的一个 确定，然后再导出一个 dxf 格式的确定，然后再导出一个 定义的这几个你可以对比一下，自定义这里，然后确定，然后自定义这里，你看想要什么就点出什么出来， 现在我要的是点名 sy， 高层，还有一个里程，还有个编剧，别的这些就不要了，直接确定， 这样就出来了。像我卡到电脑手部，插到电脑，然后进入我的电脑内部存储 中海达这里 out 二号文件，把这两个拿出来， 还有一个这个低材复合式的，因为刚才我测了三个里程，所以有零里程五十，我现在拿出这个零里程出来，我们看一下， 然后我们直接用鞋底查看一下这个里程 来这个里程文件鞋底格式的 还有这几种关系，我们看一下 tst 的，那这里有点名 sy， 还有高层，还有账号 对应的编剧，这个我可以直接用这些表格来打开 斜视频，改为斜视频，然后我用直接打开， 这样就比较好看了， 这个装号零的、补的十的，对应的编剧，对应的高层啊。然后呢再来讲一下我这个里程文件另外一种格式，这个 hdm 的这个里程文件，打开南方 kitty 软件直接工程应用 会断面图，根据里程文件确定，跳到这里来，我们打开我们的里程文件， 在桌面这里这个立场文件，然后这个我们可以设计一下 指定位置，放在这里直接确定，那这样我们横断面就出来了。 如果你一条道路原地貌侧一次横断面，然后收翻，再侧一次横断面，那我们就可以用两期断面直接算量 画面法，这里用两期，然后直接在图上选择第一期，第二期，那他自动算出来了。
606广西迈途测绘有限公司

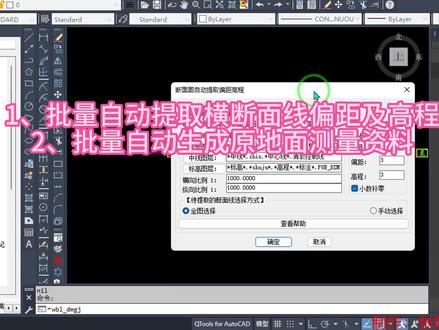

02:30查看AI文稿AI文稿一、批量自动提取横断面线偏距及高成。二、批量自动生成原地面测量资料。今天我们就提取三点五公里的原地面作为演示，只要十几秒即可全部提取。 首先这个插件可以识别常见的尾地软件，断面格式， case 横断面以及中断面格式，选择专号图层，中线图层、标高图层， 然后点击确定，选择提取的偏距，高层文件保存位置，选择原地面线图层。 批量自动提取进度条 提示，仅用十二秒就提取完成了。回到桌面，找到刚刚保存的提取文件，修改一下后缀为 csv 格式， 双击打开文件， 这个事就是刚才提取的数据。 接下来批量自动生成原地面测量资料截图，就用两三个断面演示一下效果即可，在旁边数据专号， 然后这行可以不要了，我们把这数据复制到我们的内页资料软件首先是专号 偏句 高层， 最后一步，点击坐标计算资料计算即可完成原地面测量资料。 我们的软件最大的好处就是可以添加自己项目上的表格样式，生成测量资料后可以直接打印资料了哦，你学会了吗？关注我，少走很多弯路哦！
118晟睿工程CAD教学
00:59查看AI文稿AI文稿下来我们看一下用 cas 软件如何批量处理断面数据并绘制断面图。首先点击工程应用生成里程键，点击新建，选择动作面线，设置好等分以及我们的间距和左宽右宽，之后呢点击确定即可。接下来我们点击生成里程键， 由图面高质量生成，选择好替换他，输入里程装号以及勾选自动区域低污焦点，之后点击确定， 然后这样就生成了生理成窗号以及理成文件。接下来我们利用断面把土方计算场地断面调入我们的生刚刚生成的这个里程文件，点击打开，然后设置横向比例，纵向比例 好点击确定，接下来点击是断面比例尺，设置好之后断面图的位置，首先绘制的是纵的面，接下来绘制的是横断面，那么这样子横断面就绘制完成了，这就是我们说的。
03:38查看AI文稿AI文稿五十四万多个高程点，二十多公里的道路生成里程文件，我的插件只需要三分钟，你呢？需要多长时间？据说这么多点可以让 cas 运行三十多个小时直至崩溃，你要不要感受一下 这么酸爽？你来演示一下。打开最新版的 cas， 十一点零点零点八，据说这个版本是我上一个视频发出后，官方随后更新的。点击工程应用，点击生成与成文件，点击由纵段面线生成，点击生成选择纵断面线。这里要说明一下， 如果使用 cas 的这个功能，必须将横断面线加上 cast 编码九九二零零零，并且将纵横断面线做成一个编组，也就是 group 编组。选择完成，弹出声称里程文件对话框， 选择已知坐标获取方式，点选坐标数据文件。在数据文件名一栏打开高成点数据文件生成里程文件名，选择要保存的里程文件位置和文件名，里程文件对应的数据文件，选择保存路径并输入数据文件名，点击保存 断面线差至间距输入。二、其实里程输入相应里程数值，这里我就不勾选输出 x o 表格了，据说勾选之后更慢，点击确定进入漫长而无聊的等待，莫与神器的称号应该是这么来的， 只能加速一百倍，没办法，更快了，分钟都用秒的速度来走了 快一个小时了，进度条应该有百分之十了吧，实在等不下去了，用任务管理器强行结束吧。 接下来看看插件的效果吧，全程不加速，做完也就三分多钟吧，为了节省所有小伙伴的时间，我做了两倍加速，想看最终效果的可以耐心看完。 评论区有下载链接，需要的小伙伴可以下载使用哦。插件目前仅支持奥特 k 二零一六六十四位，不懂怎么用的可以在评论区留言，谢谢关注，我们下期再见！
506测绘小赵哥
