ansys如何施加冲击力
子弹冲击圆管 ncs 仿真分析，大家好，今天进行一个子弹冲击圆管的仿真分析。首先将 dana 拖拽到界面当中，双击进入材料修改界面，设置一下结构钢材料的曲幅强度和切变模量。 材料设置好后，关掉材料设置界面，双击进入模型建立界面。首先修改模型的单位为毫米， 建立一个球体，设置一下球体的坐标，还有球体的半径，点击生成，再创立一个圆柱体， 设置圆柱体半径为二十，只保留于圆柱体的表面， 设置表面厚度为一毫米，点击生成关掉模型鉴定界面，双击打开 max 界面，进入 max 界面。首先将球体设置为缸体，之后进行网格的划分， 右击插入两个方法，再插入一个尺寸控制，尺寸控制选择小球， 设置尺寸为零点五毫米。方法分别选择小球 设置为多区域法，还有圆管同样设置为多区域法， 设置一下整体尺寸为一毫米。右击生成网格，右击插入固定支撑，选择圆管的左右两侧 侧面初始条件中，右击插入。速度选择小球，设置为分量加载在 x 方向，速度设置为布五百米每秒， 点击求解设置，设置时间为零点零零零一五，设置 cpu 数量为六， 输出控制设置为等间距点设置为八十。结果当中插入一个全局变形，插入一个应力，右击进行求解， 求解完成后可以查看圆管的塑形变形情况，还有圆管的一个硬力。
粉丝5.5万获赞16.8万
相关视频
05:16查看AI文稿AI文稿在 ncis 中板材冲击震动评估，大家好，这节课主要给大家去介绍一下板材冲击震动，其实我们上节课给大家去讲的一个小球冲击，通过显示动力学将整个小球冲击的过程去模拟出来， 然后我们可以去读取板材就是我们对冲击对象的这样一个郑重信号，但是有时候我们会通过整个这样一个力的加载，就是我们一块板材给他施加一个冲击力，冲击力卸载之后，整个这样一个板材 在惯性的作用下面，整个震动的过程可以去选择影视算法，也就是我们损害动力学模块去进行等效评估，在这个地方先去拖拽出损态结构模块，求解之前已经将整个文件进行保存，不再去罪术，找到小妹去 鼠标左键单击，然后右击进入到底。咱 model 界面模型比较简单，直接在我们 dm 界面里面进行建模，进入到这样一个界面之后， 第一件事情先去将单位修改成毫米，然后选择 xi 平面，点击正式于我们去进行一个简单的举行的绘制，减速为 p 的时候，与我们整个点重合绘制出一个举行，我们通过尺寸去对整个这样一个举行进行一个尺寸的约束，我们这里给到六十个毫米 宽度的话，我们给到十个毫米，然后选择这样一个草块平面点击拉伸，拉伸厚度的话给他设置为两个毫米， 然后点击生成，我们就完成板材的一个设置，在这样一个案例里面去选择默认的这样一个节目，光在材料层面又不去多做修改，直接双击 model， 就让我们对应的这样一个分析页面，分析页面里面 需要去进行有些圆系统模型的一个构建，因为这个地方是一个简单的部件，整个过程当中的步骤有很多，可以省略掉，直接去进行网格的一个划分，稍微有一点点卡 等待一下。选中我们的网格，直接右击先自动生成网格，看一看网格的一个情况，因为模型相对比较规整，所以说生成的网格质量的话也是挺不错的。在这个地方的话整个尺寸只要去调整一下，整个全局网格尺寸调整，下面使用自身网格，同时将所谓的整个分辨率调整 为期右击选择生成网格，这个时候可以看一下整个网格生成的这样一个情况，然后找到我们的损态，选择结构里面选择固定，选择这样一个面作为一个固定， 然后在另外一个面去施加这样一个载盒。这个地方在做的时候像之前说的是一个顺时工况，所以说我们这里的话就不去看我们整个求解时长的话稍微控制一下，控制在零点零零五，就是五一敷三秒也是五毫秒之间，大家去留意一下，然后找到我们的损态选择，我们立加载选择这个端面，点击应用， 沿着我们的 z 方向给他去施加加一个力，就要去做一个调整，选择分量沿着 z 方向这里去给他施加一个力，在施加之前的话，直接给他先加一个继位载盒，给他施加一个负一百，我们在鸡蛋的食客内将其卸载掉，我们先找到对应的加一个零点零零一，依然给到负一百， 最后数据的话肯定是零，这个位置改成零，在我们整个零点零零零一一这个时刻，载盒由负一百卸载到零，然后持续为零， 这个时候就有一个加载和卸载的过程，在后续的评估过程当中就可以看到对应的在惯性作用下面的一个自动的一个过程， 我们继续玩去走分析设置里面整个模型的话，相对而言比较简单，就是一个简单的加一个板材，所以说这里我们就不去使用自动时间部，将自动时间部关闭掉，同时将我们的时间更改为子，不给他设置部署 稍微多一点点，这是一百步，大家去注意一下，就是设置的这样一个部署，意味着你整个最终结果求解输出的一个输出量，当我们去解决对应的震动问题的时候，整个结果输出一个间隔的话，自己要选择控制好， 这个的话将落弹簧调整为程序控制，同时将大变形开关关闭掉。这个地方的话，我们就不去考虑对应的这样一个飞线性，虽然在我们当前这样一个完全法去进行计算损害动力学的时候是可以考虑飞线性的，但是我们这个位置的话就将其关闭掉，因为模型比较简单。来我们继而去走找到我们的求解方案， 右击进行求解，就可以去进行我们整个这样一个力加载卸载过程，然后去观察一下整个卸载之后对应的力的一个情况，包括我们对应的这样一个变形的情况，也可以去取对应的点，去进行对应的速度以及加速度这样一个观测， 整个求解完成，求解完成之后我们右击插入变形以及我们的应力去进行查看评估左右结果， 这里可以看一下对应的这样一个变形情况，这里显示结果比例的话，默认我们要把它调整为一播放一下动画，就可以看到整个这样一个震动的过程，为什么会有震动的一个过程？而现在我们整个力的加载的话，是在我们极短的时刻内已经发生的这样一个卸载， 后面的话完全是没有力的原因是嘛？就是在我们对应的这样一个惯性作用下面有对应的一个震动的过程，所以说它本身是有一定的变化的，如果说这个时候是将时间积分关闭掉，不考虑惯性，大家可以尝试一下我们整个结果在极短时刻内卸载之后就没有变形， 这个时候也可以右击去插入这样一个探针，去探测一些相关的这数据，比如说可以去看对应的这样一个速度，速度的话我们就去选择这样一个点 点驾培，沿着对应的 z 轴去进行一个查看右击评估结果，我们就可以看到我们对应的这样一个速度的曲线，根据你的选择去选择对应的点进行探测，也可以去探测对应的这样一个加速度。以上就是我们这节课的一个内容，谢谢大家。

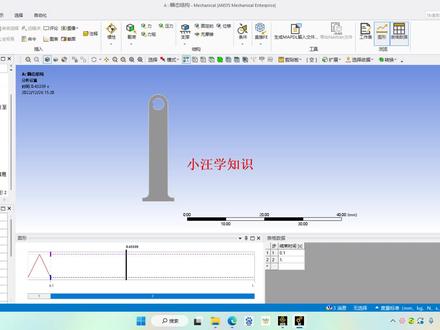

06:01查看AI文稿AI文稿看一下啊，看一下，一个损害分析，这是一个百，一个百感类的模型，一个力一个力在这里敲他一下。这个力是我自己刚才做的，是 基本上已经没写出来，但时间画的比较久啊，画了好像半个小时。敲他一下看到没有？这个力敲他一下，分为两步啊，分为两步，第一步的话是敲一下，相当于一个有初始速度和初始问题的一个一个选态分析， 有速速度和厨卫仪的一个水弹飞机了。 第一步是敲一下，然后第二步的话就在重力的作用下，他自己摆动，在重力重力下自己摆动。先把这个 关掉啊，先把这个关掉，然后 这里用重新来做一遍。第一步是网格划分啊，网格划分零点八，另外就是这个地方，这个是用这个地方要给他一个力敲他一下，所以这个地方的 稍微给力一点，一小颗心给个美好你。 另外就是这个摆要固定了，这个摆 这个这个地方就有一个，如果是一个零件就没有必要在这里啊，没必要说用这个，用一些 过去固定，直接加一个这个圆周固定就可以， 远处支撑加个远处支撑就可以了，这个运城量相对于小一点，尤其是对于电脑啊，电脑性能不高的时候，这个差别非常大啊。如果你用那个，用这个里面的这个，这个用这个回转复的话，算不出来啊，软件，软件根本就算不出来。 另外分析测试实时审议两步，第一步的结束时间是零点一秒，然后止步，自动止步开启吧，自动止步开启这里我用的是指步啊，没有用时间啊，这里还可以用时间， 时间的话不用时间了，直接用纸部，然后给一个力，这个地方调整一下， 这个面上这个粒粒的大小是三牛， 这个是零点零零，零点一首右边是零零，这个是利益，直接对方撤不撤销都可以，直接撤销到利益，零点一秒以后就直接撤销，零点一秒以后就进入到了第二步， 第一步的结束时间是零点一秒，第二步然后学习第二步，第二步节是应的，还有一点要注意，就是这个这个第二步的这个初始的这个时间步步 不能太长了，不能太长了，如果你给就是不能太小啊，不能太小，如果你给零点零一的话，还有可能就分析不出来，他会直接爆醋。还有这里一个重力，他敲完以后这个力就没有了，就是在重力的重力下来回摆 wife 好像 wifi。 求解一下。 初始时候给的是比较小啊，很有可能就直接报错了，没有报错说明还可以。 那每次报说什么超出资源限制，每次报就报这个超出内部，求解。 把小线子，就这块线子这一次还好 好的，还是二分，然后手点心还可以 加载到了百分之一点四，加载了百分之一点四的时间不长时间， 先暂停一下，先暂停弄完了大概是这个样子，这一个这个时间你要找最大最小值，找这个最大值的话，这个样完了直接把它直接这里 点，这里看到没有点导出，把它导到一个一个赛尔文档里面，然后再排序，再排序，排这个最大的，按那个最大的排序就可以看得到这个位移最大是多少？这个应力最大是多少？然后对应的时间是哪个？ 基本上分期的话就是就这么多啊？就录这么多，就录这么多。
32努力加油
16:57查看AI文稿AI文稿再来做一个那个阴差的一个模态分析法的一个冲击问题啊？阴差模态分析法，一个冲击问题， 整个动力学，整个动力学这一块你想一下他就三个东西，对吧？震动运动和 失效，震动运动和失效，那震动冲击问题就是震动问题，震动是震动的话就可以叫冲击震动，对吧？他为什么会震动？很多问题不可能无缘无故的震动，对吧？冲击震动就是冲击震动，冲击死亡所产的震动。 之前录视频的话，因为那个员工留言就没有声音了，我重新录一个，重新录一个，就这个音差啊。然后给个力，现在敲他一下，这个力作用时间大概是零点零点一秒，零点一秒，零点一秒的一个 敲了他一下，他来回震，来回震，他，就，对吧？整个动力学，整个动力学，有些人分析动力学就是三个，对吧？震动，运动和失效 震动，那么敲击的话肯定就震动了，为什么会产生震动啊？震动就是冲击嘛，对吧？突然给了他一个冲击，他产生震动，那么分析这个冲击震动，他有两种方法，一个是模态叠加法，一个是 频率啊，模态模态，模态叠加法，模态叠加法一，一个是直接法，直接法的话就是用损态，用损态去做，我们等一下再做一个，等一下做一个，先用模态叠加法来做一个这个充气震动的问题。 震动是什么？震动是什么？就是研，研究震动的话，就是研究震就震行和频率，对吧？ 也就震动就震行和频率，就把，那震行和频率又是什么？不就是模态吗？对吧？模态就是震行的频率，模态就是震行的频率，模态就是研究的震行频率。那整个震动的宏观表现就是什么？就是模态的各种模态的所有可能，模态的 所有可能的那个阵型和频率的叠加，把它做食量相加，把它食量相加，食量相加。前面那个系数是什么？系数就是外力， 因为我这边不能够写啊，我这边不方便写哦，只能用口述了。模态叠加模态的话，模态是什么？模态就是正行跟频率，对吧？把正行跟频率做适量叠加， 适量叠加前面会给一个系数，那个系数就是就是力，那个系数就是力，最后叠加出来的效果就是大家肉眼红光 看到的那个震动。不知道这样说大家，大家，大家能不能理解啊？首先工况是什么样的？工况就是他固定啊，固定，然后做一个网格划分， 生成一下网格吧，这还比较看一下，看一下，看一下，是不是很光滑？还可以啊，也不是说太好了，也不是说太差了，比较光滑，而且下面这个 过度，这里过度，这里给他搞成缓慢，缓慢，然后再来再来， 这样就更光滑了。看到没有？这是有约束的，他并不是说是自由模态的。首先分析，比如说我分析十五阶，看他前十五阶的一个 模态分别是什么样的，做模态叠加法，模态叠加法，那那多少些模态叠加在一起才试探那个才合适呢？这里这里有一个标准，就是质量参与系数，等下看一下那个质量参与系数， 这个应该是很简单的质量参与系数，就是 x、 y、 z 三个方向的质量参与系数都要达到零点八五， 至少要零点八以上了，如果确实达不到也，但是也不不一定说一定能达到，为什么呢？因为你，你刚才这里不是有一个固定吗？对吧？你固定的这一部分质量可能已经超过百分之二十了，所以整个所有增起来的质量都不可能超过百分之八十。也有这种情况啊，但是我们这种应该是 这个质量应该是比较小的，其他的这没固定的这部分应该是超过百分之，应该是有百分之八十。所以所以质量参与的话， 只能参与，只能参与 y 方向，只能参与 x 方向，才这么一点点，零点三几， y 方向， c 方向， c 方向零点八， y 方向零点八六，你看 x、 y 是不是明显的少了 总的，总的还可以， 所以这个接数啊，接数还是需要在多加一点前二十级吧， 只需要花一点点时间啊。模态叠加法，模态叠加法就是把模态做适量叠加，就是把模态做适量叠加， 那死量叠加前面每一每一，就像像这种每一个频率和每一个阵型，他前面会有个系数，那个系数就是什么？就是受力，就是外界的那个力，比如说如外界给了，给了某一个，在某一个方向上，他的阵型很重要，你那个力刚 是沿着某一个方向的，那么这个方向的这个系数就会非常大力，就是就是以系数做适量叠加，把正行和频率把正行做适量叠加，正行和频率做适量。你看这个现在都到百分之八十五了，都到了，看到没有？这样就可以了， 当然也不因为我们的固定的这个部分看到没有？非常小，所以其他部分的话应该是要到百分之八十。好，现在现在就是给一个力， 那比如说在在这个方向，在这个上面，在这个，在这个圆圆圆形的这个给个力枪，再敲他一下，看一下他的阵型，看一下他的阵型是怎么样的， 这个时候怎么看呢？怎么看呢？模态已经有了，对吧？前二十节的模态已经有了，给一个力敲 以后模态叠加法的意义是什么？就是把这些模态做叠加力的话就是那些模特，就是各个模态，各阶模态下面的一个系数，软件会自动帮我们去做适量叠加，我们要做的事情就是告诉软件那个力是怎么样的。 稍等一下啊，稍等一下啊，这里 这里初始设置初始条件这里吧，这个模态你要选中你要选的那个模态要把你你选了这个以后软件就知道了，软件就知道是什么了，知道你要你要用模态叠加法了。 哎呀，搞错了， 他这个十步的话，十步怎么去选？等一下，等待，在这里 稍等一下，稍等一下，有些细节这里啊，这个这个模态，这里注意要选进来，把它选进来，选进来以后软件就知道啊，等下用模态叠加法来求解一些东西。 模太叠加，模太叠加，另另外给他一个外力，给他一个外力力， 这个沿 wifi 方向敲了一下，座椅面是这样 分量 两流的，一个力也就是两流啊，沿这个方向轻轻的敲了一下，但是啊，但是这里的情况下注意了 一秒钟吗？我要分析一秒钟吗？我不需要分析一秒钟吧，结束时间零点五秒，对吧？这个力的时间是零到 零点零五的时候，它是两流，一开始是零的， 零点零五到零点一变成零了，后面也一直都是零， 对吧？这样的敲着他一下 力作用最大的是零点零五，零点零五， 零点零一，你必须这个时间必须是零点零一，因为你要捕捉到，你要捕捉到这个特点，捕捉到这个特征，你不能说这里取一个点好了，这里还取一个点，那不行啊，这个时间跨度就太大了， 这底下注意这底下注意，求解 这个时间的选取啊，他是两个东西，他是两个东西，等一下再说吧。先先看一下，先看一下这个， 因为我也是很久没有很久没做这个分析了， 猜到了， 看这个，看这个，看这个，看这个，这里 看这看这个就够了，大概就是在零点零、 零点零五左右，看到没有，就零点零五的时候，它是最最那个的，看那个力就知道，看到没有零点零五的时候力敲的最大，所以它的位移，所以这个位移也是最大，也是放在零点零五秒，位移是多少？位移是零点一九五毫米，刚才敲了这么一下， 然后后面会有一些小的波动，哎，这里有一个问题啊，有一个问题啊，看大家知不知道 把力设置大一点，给他，给他来个五流的灵感。 时间的选取是怎么选？时间第一是第一，是这个峰值的时间，对吧？你不能说这里取个点，这里取个点的话，那这个 me 的峰值绝对没有取进去，一定要把它取进去。另外就是这个最高阶模态，这里这里这里 这个频率最高阶模态所对应那个周期周期 他频率是这么多吗？对吧？他的倒数就周期吗？周期的四分之一，最高阶频率周期的四分之一和和这个和这个时间作对比，哪一个小区哪一个？哪一个小区哪一个， 这是正常的设置时间，因为我这里是节约时间呐，我这里因为我如果处那么小的话，那估计要上到明天去了，我这个电脑的话也就那样， 我这所以只取了一个，这个，这个是不规范的，不规范的最规范。就这样，看到没有？你这个最高进模，它不是这么多吧？ 最高阶模态他所对应的这个频率是这么多，他他的周期是多少周期就是这个倒数，对吧？然后那个周期取个四分之一，取四分之一和和这个时间和这个时间，对吧？和你的这个力出现的这个峰值时间做一个对比，哪个短取哪个， 我把这个，我把这个分析实力再说小一点啊，定点零零一，再小十倍 就正常。是应该要让让他要去取的， 为什么要那样去学？ 因为共振，因为，因为他要发生共振了，共振不一定是说一定是在，是在某一个频率他有个共振带，你根本就不知道哪一个他，他哪一个频率会跟这个力，会跟这个这个敲一下，这么这么一个力发生发生一个共振，你根本就不知道， 所以只能，只能是每一个都尽量要取到所有。 这啥呀，等一下 啊，就录这么多吧，就录这么多吧。啊，我把例取 小一点啊，稍微啊，冲啊冲啊，这个时间取得取得太小了，我这边运算是非常慢的啊， 但是那个方法一定要知道啊，就是就是这个，这个时间，对吧？你是二十节这个频率所对应的周期，周期的四分之一，和这个力和这个力峰值训练时间做一个对比，哪一个小区哪一个。 我这里的话为了节约时间，我就取了一个零点零，零点零零一，零点零点零五，对吧？零点零五是可以的，所以我比零点五取得更小，取零点零一，刚才 零点零零五，他这个是零点零五，我取的零点零零五，对吧？那更可以，对吧？我大，我大概取得这么小 就录这么多吧，就录这么多吧，大家只要知道这个怎么操作就行了，大家结合具体的工况再去具体的做一些分析。我这个算的是非常慢的， 敲完以后他并没有发生一个什么共振，看到没有？并没有，并没有继续震动， 下面，下面，下面这个，把这个力再来把这个时间做的更短一点，一点零一， 这个是你的 b r 零点零一，他这里的时间就是零点零一， 零点零一，那我这个时间的话零零五 intimately 二，我取的是更小一点，再算 有一点震动的效果，看到吗？你看下面已经开始震动了，这是最大的，还在这还在这个景点 就是这么多啊，就是这么多啊，就就这个取时间要注意，取时间，第一是取这个取多少阶这个东西要注意，第二是取时间要注意，这个分析设计，这个这个时间要注意，所以这两个都有。第一是力出现了峰值时间 和这个和这个时间，和这个，这个这个频率吗？这个是频频率导数，不就时间吗？那个时间的四分之一，震动最高模态震动周期，周期的四分之一。因为是频率吗？周期怎么来？周期频率导数吗？就是这么多。
9努力加油

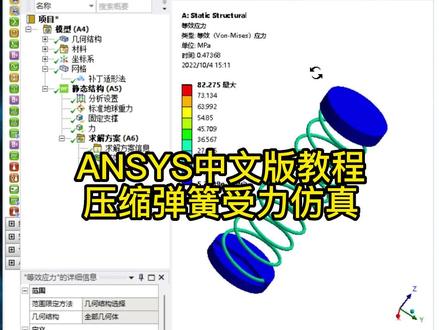

02:12查看AI文稿AI文稿ncis 中文版教程压缩弹簧受力仿真，我们来看一下在 ss 中文版当中，如何对这样的一个压缩弹簧进行受力分析，这是他仿真完成之后的一个应力趋势啊，大家可以看得到，打开我们的 ss 软件之后呢，新建一个竞离学模块， 通过这个位置呢导入我们的模型，大家如果说呢，有需要这个压缩糖化模型的话呢，可以在讨论区留言，或者说加我到我们主页的这个粉丝交流群当中， 双击一下这个模块，对他进行刷新，这是刷新完成之后的一个模型文件，双击 model， 在弹出来对话框当中进行受力分析的一个边界设定。首先在我们的集合模型这个地方呢，这是一个单个实体文件啊，不需要进行设定，材料部分呢，我们默认 是结构钢，也不需要设定坐标系呢，也默认网格部分呢，右击我们插入一个方法，对这个模型文件呢进行一个单元的一个指定，我们指定成为四面提单元，同时呢对这个网格进行一个生成， 这是生成完成之后的一个网格效果。那么在静态结构这个位置呢，开始设定一个边界条件，那么这个压缩弹簧呢，那就是他的整个底部呢，是受到一个固定的一个支撑的， 然后呢上半部分这个位置呢，受到一个外力啊，向外的一个拉力，大概是一牛左右的一个力往外拉啊，那么同时呢，整个结构呢，会有一个地球的引力数据向下来说，咱们这个弹簧呢是这么摆的，然后呢一个力呢给他往上拉是吧？他这么摆力往上拉， 要下边呢，是一个固定啊，那么同时呢，我们主要看的是一个他的保米塞行力，以及他的一个主要的变形量，右击对他进行一个求解， 求解完成之后呢，我们点击一下应等效应力，那么同时我们可以看得到，其实这个应力结果呢是八十二点二七五，照判还是比较大的啊，变形量呢是四点二四。好，那么这节课的视频呢，我们就到这啊，大家如果说有兴趣的话呢，可以拿下模型要进行一个操作。
05:26查看AI文稿AI文稿大家好，我是竹头王斗兽面孙老师，那今天呢，我们做个案例，这案例呢是采用 qq 软件七点零新增的功能， a 肾是什么类型呢？来做一个力学分析，这个案例呢是个万向节，我们做一个受理分析过程。 那首先第一步呢，我们点击应用程序，之后呢，我们点击 sos， 什么类型？在分析之前呢，首先第一步呢，我们要为这个组件呢定义材料，我们点击仿真材料， 我们选择材料尾缸，之后点确定，之后呢虫洞端，我们点击固定，将虫洞端固定，驱动端，我们点击 立锯，然后呢选那个端面。在这里呢，我们注意方向 的一百，在这里呢，我们可以根据实际情况来选择他的单位，只要点确定，确定之后，因为这个万向节他的 x 方向和 y 方向呢是活动的， z 方向是固定的，在这里我们点击支持，我们点击五摩擦，之后呢来固定 这方向的一个移动 正确约束和这个载和。定义完成之后呢，我们要定义来定义这三个零件之间的关系。呃，为了方便呢，我们点击视图，之后呢，我们点击分解。 好分解试图之后呢，我们点击进行模型，在这里呢，我们点击接头，点接头的类型，我们选择为输轴。在这里呢，我们点击第一项禁止端，禁止端， 我们选择这个注面之后呢选择移动端，选择这个注面，之后点确定一次，用同样的方式呢，将其他三个呢也定义 好。定义完成之后呢，我们点击视图，我们点击分解。视图时期取消分解， 那接下来呢，我们点击进行模型，在这里我们可以直接点击生成网格，让软件呢自动为这个模型呢画网格。 好，网格生成完成之后呢，我们点击显示网格，我们可以看到这个网格呢是智能化的皮网格，我们可以看到两个零件接触的地方呢，他画的比较细密。之后呢，我们点击关闭。那接下来我们点击爱上， 之后呢，点击运行 好，我们可以看到这个运行的过程非常快。好，运行完成之后呢，我们点击关闭，在这里我们点击查看结果，我们点击盈利。这样呢，我们选择单位 好，在这里呢我们点击呃等，直面， 只要取消等级面，我们可以看到他的一个应力图情况，我们点击显示最大值，最小值，我们可以看到他值在哪里，我们点击在内部。 在夜里呢，我们可以看到有位移啊，这位移亮。之后呢，我们点击 vx 方向的， y 方向的和 z 方向的单位呢，我们可以改为毫米。除此之外呢，我们可以创建一些自定义的一个查看方式， 我们在模型输入，我们可以看到这是基本的，那在这里呢，我们点击定义结果。我们点击轮廓图，我们要看的是什么呢？是位移量，之后点确定， 这再次点击定义结果，我们点击应力。之后呢点击确定。确定完成之后，我们可以看到模型书中有自定义两个高级的裁判项。之后呢，我们再次点击 将这两个高级的分析结果呢显示出来。完成之后呢，我们点查看结果，在这里我们可以看到高级的，我们点击位移好。之后呢，我们点击 动态的一个受力过程，之后呢，我们点击关闭，好，完成之后呢，我们点击查看结果，点击 最后一个等级面，好，我们点击动画，我们可以看到这个零件内部的硬力的变化。 好在这里呢，我们没必要担心他的结果准确不准确，因为什么呢？因为这个 qq 软件的 icn 是什么意思呢？是将 icn 的一个基础的受力分析呢，完全继承进来，所以说他的分析结果是非常准确的，而且操作简单，谢谢大家。
