天正生成的剖面楼梯如何分解

各位观众朋友大家好，今天我们学习第四十九堂课程，我们学习破面图的栏杆和楼梯，我们先来看这个参数楼梯， 这个是坡面土状态下的楼梯，在这边可以调整它的详细参数，梯段高 点一个正交， 然后再踢顿踢肩的长度，也可以自己手动拉货输入参数，这边是它的踏步和宽度等等 各罗半的板后也可以进行调整，我们先来看一下它的形状， 哦，对的，这个填充可以调整，自己调，根据自己的需要， 这边也可以添加栏杆和篮板，这边又是栏杆，我们也可以在这边添加 插入点，这个插反大家可以自己调整一下。 好，我们先画一段， 先把这个栏杆去掉， 然后到这边也可以自己选择他的一个高度，我们选择一个五百，选择他的一个起点和终点， 然后这个就是我们自己添加的一个栏杆，他高度是可以调整的，这个栏杆的盖板也是一样的， 这边是先速路察的高度 回车，然后再点击他的起点和终点，这样子就可以了。好，今天上课我们就到这为止，下节课我们再见哦。

天正软件使用功能参数，楼梯在生成铺面图的时候，有些楼梯可能显示不完整，如果去进行调整，这个过程会很麻烦。天正软件为我们提供便捷的操作方法，点击参数楼梯命令， 在这个对话框中可以编辑楼梯的各种参数，编辑楼梯跑数、栏杆等等参数。 最后我们可以看到成品的楼梯既美观又整洁。

打开一层平面图，单击符号，标注剖切符号，点取第一个剖切点，点取第二个剖切点，点取视图方向回车确定，也可以拖拽数字改变剖切方向。 单击剖面，建筑剖面，选择要绘制剖面的剖切线，选择要出现在剖面图上的轴线回车。设置好参数后，点击生成剖面， 选择保存位置，点击鼠标右键新建一个文件夹，命名为剖面图，文件名改为一杠一剖面图，点击保存，这样一个剖面图就自动生成了。

大家好，今天和大家分享 cad 天秤中如何把文件分解炸开。首先这是咱们用天秤画的一个现状图，我们会发现他的墙体都是一个块啊，都是成块的， 我们说用 cad 打开的时候，这些墙体会不显示，因为这些墙体是咱们是在天真的命令里去创建的啊， cad 打开它就会不显示，我们如何把它 放到 cad 里，让他显示这些墙体呢？首先我们选中这些所有的内容，在文件部图里面有一个分解对象，点击， 然后他会对这些墙体进行一个分解啊，这样的话现在已经分解成每一根线了，分解成 单独的线，然后我们再给他另存为，另存另存为以后现在再用天正打开啊，用 cad 打开的话，这些墙体就会显示了， 切记一定要另存为，如果你不另存为直接保存的话，那原文件将会被替换。

cid 图块用 x 无法分解怎么办？相信这个问题呢，很多同学都碰到过，那么无法分解的原因呢？有很多种，那么他解决的办法也有很多种，所以我们首先要做的事情就是我们要判断这个图块他到底是什么类型， 怎么判断呢？我们直接选中这个图块，然后在面临行输入 li 空格啊，来查询这个图块的属性，如果他提示 d 叉 f 名称后面是 tch 开头的话，那么这说明啊，我们的图块是一个 天正加密图块，那么这种情况呢，用常规的办法都是没有办法去分解的，那我们就需要借助到我们的一个天正图纸加密块分解工具啊，那这个工具大家如果是没有的没关系啊，关注姜老师之后，后期都可以免费领取到。那么首先我们直接啊打开 这个文件夹，在里面呢，他有很多的紫文件夹，我们该选择哪一个呢？我们先打开这个使用说明，打开使用说明之后呢，在里面我们按照自己所使用的 cad 对应的版本来选择， 现在姜老师所用的是 cad， 二零一零的 cad， 那我对应的文件夹就是这个一十八的文件夹，然后我的电脑系统呢，他是六十四位的操作系统啊，所以我对应的就去选择这一个啊，一十八乘以六十四的这个文件夹， 双击打开之后，里面有一个工具，我们直接把它拖动到我们 cad 的一个绘图区域进行加载，那加载完之后，我们使用什么命令来分解我们的图块呢？我们还是到这个使用说明啊，这下面有一个高级分解的一个命令，我们把这个命令直接 ctrl 加 c 复制，然后我们直接把这个命令 ctrl 加 v 粘贴到 cd 的命令行空格，然后呢选择我们要分解的图块，那么现在我们这个图块的话，他就已经是被分解完毕了。如果你还有其他的关于 cd 图块分解不了的问题啊，欢迎在评论区留言， 老师，后面呢会把所有我们经常碰到的啊 cad 图块分解不了的情况呢啊全部给大家去讲解清楚。

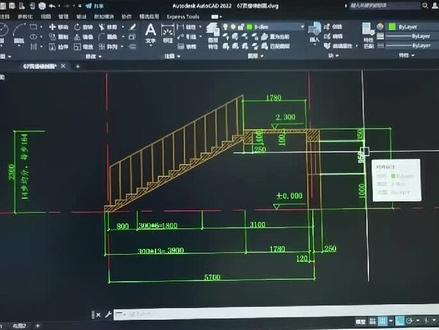

今天我们来讲一下简单的楼梯的泼面的画法，这是最基础的，也是最简单的那种。好，接下来我们开始关于图层的设置，我这里就不再详细的讲了，咱们第一步还是一样的画定位，走， 既然这里咱们是画楼梯的泼面图，那我就给大家讲详细一点，因为楼梯的话还是比较难理解的， 这里的话咱们能看到的轴线就只有这一条和这一条，这一条的话他不是轴线，他是地平线啊，就是正负零点零零零的那一条线，我这里只是没有改过来，没有把他的那个线型 改过来。这里大家要理解一下，两条轴线之间的距离是五千七，那咱们先画一条直线，然后偏移五千七就搞定， 输入五千七，嗯， 康寿一五十，现行笔五十。 ok， 好，然后咱们把这一条这一条水平水平线 给他画出来，水平线竖也有这样的，一定要是个紧致型啊， ctrl e 再给他调一下， ok， 这样的话轴线咱们就画好了， 水平线到第一个平台距离是两千三，是二米三。好，咱们来偏移就行了，移过来偏移，输入二千三， 偏移这根水平线往上偏移。 ok， 这堵墙看一下左边一百二，右边二百五，三十七的墙继续偏移一百二， 然后再次选择输入两百五十三七强， ok， 这个平台版的后路是一百，咱们向下偏移，重复刚才命令，然后输入一百，再敲去空格下面偏移。 ok， 版的厚度出来了，视频长度不够了，下个视频。

这是一张楼梯的泡面图，这个式子是楼梯的踏面尺寸，踏面是指人脚踩的这部分，宽二十六厘米，有十三个，总长度是三千三百八十毫米，这是楼梯的梯面尺寸，竖直的这块就是梯面，高一百六十毫米，有十四个，总高度是两千两百四十毫米。 这里是通往走廊的门，这是楼层平台，这是中间平台，这是窗，这个窗户不知道你有没有发现，如果人站在中间平台上，一半的窗户在头顶，一半的窗户在脚底下，非常的不合理。要解释这个现象，首先要介绍一个构件， 这里楼层梁，他是连接承重柱，抗震、抗碱的重要构件，是绝对不能拆除的。而中间平台正好是在楼层的中间，上面一个梁，下边一个梁，这俩梁还都不能拆，窗户的位置只能是在这里了。

天正加密图纸如何分解？今天的这个图纸我们可以看一下，我们点一下图纸另一部位呢，整个图纸它是连在一起的一个整体，那么对这种图纸呢，我们想要分解，怎么去分解呢？按正常情况，我们输入 ax 试一下， 他会显示无法分解，后面会有一个 tc h， 那这个 tc h 的意思就是他是填正图纸， 天然图纸，因为他被加密了，那我们怎么去分解啊？就解密这种天然加密图纸呢？今天跟大家分享一个非常非常好用的工具， 就是天正加密图纸分解工具，这工具的操作呢也非常简单，我们带大家先看一下这个操作步骤， 第一步呢，先点 cd 工具栏工具啊，然后点加载应用程序， cd 这个工具栏里面有个工具加载应用程序啊，如果找不到的，可以直接输入 app 命令回车。 那么在这里我们加载哪一个应用程序呢？也就是我们下载的这个啊，天秤加密 分解工具里面，他呢有多个文件夹，我们具体选择哪一个文件夹？回到这个操作步骤的第二步 哦，他是根据我们电脑 cd 版本来选择的，我的是二零六的 cd， 对于选择是 sys 二零这个文件夹，那么这个文件夹里面呢？因为我电脑是六十四位的，所以是选择六十四位的 这一个文件夹， sys 二零乘以六十四的这一个文件夹里面有这个应用程序，点击加载，加载完之后 ctv 六拿会显示已加载，我这是第二步。 那么加载完这个程序之后，我们需要怎么去分解这个图纸呢？我们接着看第三步啊，显示加载成功，然后在 cd 里面输入分解命令。这一个分解命令呢是 yj t 杠 j 啊， gj fj 就是高级分解，我们可以直接把它复制粘贴到命令栏，然后回车， 回去之后他会提示你选择需要分解的对象，那我们把这一张图纸点击选择一下，然后他就会提 是正在分解。到这一步基本上就是操作结束了，我们再回到图纸上看一下这个图纸，他就已经完全被分解了。 那么这就是今天跟大家分享的这一个天真加密图纸，他的个分解步骤，你学会了吗？关注我。

这几年碰到很多奇奇怪怪的图纸，像这个图纸是天震的，天震图纸的话一般是把鼠标移上去，会出现一个 t c、 s 开头的这个天震的， 他这个是不能分解的，这分解不了的，完了分解一次还这样子，用这个用这个强力分解，这也没用的， 这个没法，没办法分解的。 遇到填填图时，我们一般是用 cd 快速看图，转七三 微信转一下哦，这个是会员的，拿进去之后他这个是黑黑的，什么都没有， 啥都没有，转一下 t 台试一下。 好，这完了再打开，把这关了这个替上文件，这还是黑的，什么都没有。 这个我先删掉，打 c、 a、 d， 它这个是天震加密了，加密码，加密的话我们把它先解密，在 c、 a、 d 密码里输入天震解密 icon 格键啊，输入对号框啊，选择这个文件。啊，啊，是也是图形修复，这个看得到的，这个里面修复多少啊？ 现在是已经修复于第一次了，这个还是天真的，我再检验一次， 现在已经解腻了。这个不是快，也不是什么多层快啊，都可以单独编辑的。 这张图纸问题越来越多。会一，我是用分享解决的啊，这个分享里面有听证解密的， 都挺解密的。这个符号是问号的话，把它注意一下， 现在不是问号了，现在是关键符号了。其实图纸的话还是要分解好一点，分解好能解决百图纸上百分之九十九点九的问题， 今天就讲到这里。

现在咱们换一个图层，随便画一点什么东西给他进行格式，格式的转换， 出入 ma 就是格式刷，然后咱们裁剪一下，修剪一下， 咱们来看一下楼梯的尺寸，楼梯的尺寸这个踏面就是横着的，踏面是三百的， 他的梯面呢是两千三除以，这个踏面是十三步的话，那他的梯面就是十三加一除以十四，那就是 两千三除以十四。他这里给咱们计算好的十四不均分，每步一百六十四， 那么他的梯面就是一百六十四，这里是我后面标的，本来这个是没有的，图纸上那就是楼梯的起始位置，起始位置是在第一条轴线往左边，往左边多少咱们需要计算的， 计算的话就是三千九加一千七百八加一百二，这个是其实位置到第二条轴线的位置，减去第一条轴线到第二条轴线的位置五千七， 那么五千八减五千七，所以他的起始位置应该是在第一条轴线往左边一百的距离，咱们就随便画一条一百的， 然后开始画楼梯，他的梯面是一百六十四，他的踏面是三百。 ok， 咱们来复制 c o 指定这个基点到这里， 哎，刚好充好，所以咱们画的没有错啊。 ok， 然后就开始剪掉，剪掉之后把楼梯板给他画， 楼梯板他是要偏一百的。 ok， 板的距离就是一百， 该剪的给他剪了，该剪的给他剪，该延伸的直接点过来，延伸过来就行了。

各位刚上网页，大家好，今天我们学习 d i 世界堂课程，我们先来看第一个小面影仔细的 t 段，我们点击它，正面调整 t 段的高度， 然后是梯段的宽度，我们可以自己手动处输入或者是拖动它， 这边是 top 的高度和宽度，以及它的 top 数，下面是选择它的两，左边两和右边两， 这边是选择这个破鞋，上破鞋，下破鞋，五破鞋就去掉，去掉了破鞋符号。这边的话是选择一个三 d 显示和只需要 id， 然后这下面是一个坡段，我们把它作为坡道，也可以继续使用。 好，我们点击默认，他直接点击就可以了，他会在我们上位状态显示出来，这就是我们刚刚添加的直线楼梯。 我们再来看圆弧云楼梯，圆弧楼梯就是虾，嗯，显示一个扇形， 这边调整它的半径，这边也可以挤 s， 嗯，再涂上点取。 好吧，这里有点小，这边做商业的修改， 正面给走一首坡道，我们点击它，这个就是我们刚刚食指好的圆弧楼梯了。这节课我们就到此为止了，下一课我们再见。

哈喽，大家好，我是阿瑶，造价土建张美丽。今天我们来学习一下如何看楼梯。首先我们看到在这个范围内，他是有两个楼层板和一个平台板，对不对？那这个平台板其实就是一个休息平台，如何区分楼层板跟休息平台呢？首先我们可以看到哈楼层板，其实他是跟我们的一个 线胶板是同一个标高位置的，那平台板呢？顾名思义哈他就是在楼层的中间供我们休息使用的。然后我们再看他的一个两个踏步段，这是两个踏步段，踏步段一个是 at 三型号和一个是 at 四型号，对不对？ 他呢就是 at 型的楼梯。这里呢给大家补充一点，楼梯类型分为 atbt、 ctdtetft、 gtata、 atb、 atc、 cta、 ctb 这十二种型号，我们分析 哪种类型的楼梯呢？就根据具体的项目具体分析，那一般都会在抛面图，这就是抛面图的一个踏步段，都会给到大家一个这样的一个信息。然后我们再看他的一个尺寸标注，尺寸标注，首先我们在左侧可以看到他其实都是有一个楼层的，对不对？这都是我们的一个楼层， 然后在这个楼层之间中间的一点四五处，其实就是休息平台的一个顶标高，然后我们看到 我们的竖向，竖向高度是不是就已经确认清楚了呀？然后休息平台到，呃，相当于楼层的底标高之间，他是一点五的一个高度。然后休息平台到顶标高是一点四五的一个高度，那我们往 他的一个踏步段看，可以看到踏步段其实就是他的一个梯面，这就是台阶的一个梯面，这是踏面就可以走上去吗？梯面有几个十五，就一米五之间，他是有一二三四 五六七八九，一定要再加一个，你看到没？他的高度是在平台版的上方，所以这个是也要算上的，这个是大家容易漏掉的，一定要注意。所以我们可以知道踏步段的这个一米五的高度，其实等于踏步，他的一个高度乘以个数再加一，然后我们看他的横向， 横向尺寸，横向尺寸我们可以看到他的楼板，楼板是从墙到踏步的外边线是一米三的位置，然后从第一块踏步到最后一个踏步之间，他是二点零八米，对不对？他是二点零八米，这个上面直接会给我们的油，尺寸是 二百六乘以八块，那就相当于他的宽度，踏面的宽度是零点二六，对不对？一共有几步啊？一共有几个踏步？一共有八个踏步，这个就是在抛面图里面大家要 读出来的信息。还有一个还有一个是梯梁，梯梁在哪个部位啊？梯梁是在平台版的下方，他的高度是哪里？他的高度一定是一点四五的这个高度。接下来我们看一个楼梯的一个 平面图，我们在平面图里面是不是也是看到一个楼层板和楼层的一个梁，楼层梁以及平台板， 还有梯梁的这个信息，以及梯段的一个信息，这个其实是梯段的一个集中标注，然后我们看一下他的信息有什么？ at 二就是表示 at 型的二号楼梯， hh 表示的是 t 版的一个厚度，厚度等于一百， 下面这个是一百一四零零斜杠板，他表示的是踏步段总高度处理踏步个数，注意下面是他的一个钢筋信息，前面的信息是上部钢筋，下面的这个信息是下 布钢筋，下面这个 f 开头的呢，它是 t 板分布金，然后这个呢就是整体的一个。还有一点是需要大家注意的，我们的楼层板它的一个钢筋信息就根据我们的线胶板 钢筋信息来做平台板，平台板我们在楼梯的一个说明里面也会找到平台板的一个钢筋信息，大家学会了吗？
