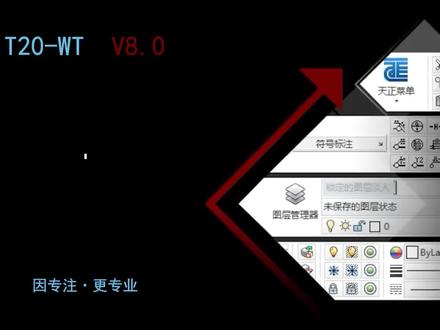

00:22查看AI文稿AI文稿连接两根管线时，需要用到管线连接命令， 点击管线连接命令，依次选择要连接的两根管线，回车确定即可完成管线连接，如图所示。
39得意笔记- 01:07查看AI文稿AI文稿
天正软件关于喷头布置有多种命令，下面一一介绍一下。第一种，任意喷头命令，点击任意喷头命令，选择喷头类型，然后再平面任意位置布置喷头。 第二种，焦点喷头命令，首先在平面绘制交叉直线，再点击焦点喷头命令，选择喷头类型，然后在平面框选交叉直线喷头，即可布置在直线交叉位置，如图所示。 第三种，直线喷头命令，点击直线喷头命令，选择喷头类型及参数，在平面沿直线方向布置喷头，如图所示。 this 四种，举行喷头命令，点击举行喷头命令，设置相应参数，并选择喷头类型，然后在平面框选举行范围，如图所示。
157得意笔记
03:54

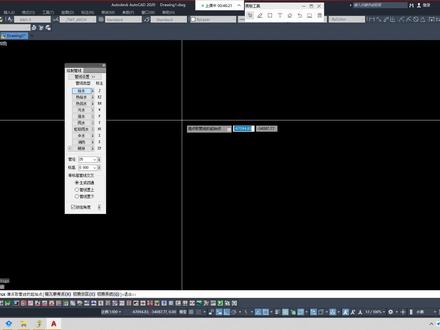

10:38查看AI文稿AI文稿好，然后接下来就是我们专业所最重要的一个点呢，就是我们的一个管线啊，管线，一个绘制管线啊，就是我刚刚给各位同学所说的，我们我画了很多这个绘制管线，各位同学都不用自己手动去改快捷键，它是默认的 a a 啊， a a 就是默认的一个快捷键啊，默认的一个快捷键，各位同学啊，可以要记住，当然你如果不是这个样子啊，你比如说你的 a a， 它不是绘制管线，那怎么办？我们就要去调整它 在这个地方有一个绘制管线，我们要记住这个命令啊，或者在这啊有一个绘制管线的一个命令，找到之后，点击我们天正猜答栏的空白处 有一个自定义，出现自定义之后他会出来一个天秤自定义的一个菜单栏，我们要找到快捷键，选择我们的一个普通快捷啊，普通快捷键 点这个加号，在最后我们要去添加插入行，哎，你比如说插入，插入了之后，然后你就把你的这个命令名，就是刚刚我让各位同学在这个地方去记住的，你不要绘制管线，输入他 左边的这一个，你就是你自己想设置的一个快捷键啊，就在这个里面去设置，然后大家可以去看一下我的这一个啊，我的这一个，这是我们比较常用的一些快捷键啊，我是把它给改过来了的， 可以看一下啊， 这个就是我们比较常用的一些啊，这是我自己用的比较多的，各位同学可以根据自己的一个需要啊，根据自己的一个需要看是否呃，按照我这个的， 当然啊，你的快捷键你可以自己调整，但命令名这一些的话，你尽量按照我这个去改，因为这是我们画给排水的话是最多的啊，最多的一些命令啊，用的最多的一些命令。 好，然后接下来继续啊，这就是我们绘制管线里面啊，找到给嘴 不要给水热，给水热回水啊，我们都可以按照自己去选择，然后至于比如像我们其他的啊，要怎么去选择呢？在这个地方有一个小箭头啊，我们可以去选择凝结或者压力 废水、压力雨水，或者比如说其他的什么通气呀，在里面，都在这个里面啊，所以我们上面所列举的并不是我们全部，还要把我们下面的这一部分啊给点开啊，才可以找到我们所有的一个 那选项，对吧？好，然后接下来就是我们这个图界面的一个管线的标杆啊，我们 model 情况下是采用的一个生成四通 啊。还有就是我们的一个管线至上至下的一个问题，你比如说我们给水，然后在画的时候，我们如果管线至上，那么我就可以至上，选的时候至下，那么就至下，哪怕我们飙高是一样的， 如果我们选择四通，那么我们这个地方就连接起来了，这个地方我们是没连接起来的，然后还要注意到就是一个点，我们的这个锁定角度啊，锁定角度， 我们天正更新了最新版本之后，你锁定了角度之后，你比如说你，你想画五百的一个距离，他其实是乱标的啊，这个地方各位同学要注意，所以比如说当我们画的时候，这个地方要五百，那么我们这个地方就可以看到，这就是五百。对， 一定要把这个锁定角度给选一点，选择去掉，如果你不去掉，那么你同时你要想要距离怎么办呢？那么你就得自己去调整啊，自己去调整，你比如说这个地方 五百，那么就输个五百啊，这是应该是我们安装的这个的一个 bug 啊，因为在以前老版本我们都可以，比如说五百，那么我们也可以五百啊，也可以这样直接五百，嗯，也行了啊， 都是这，以前是都可以啊，以前是可以，但是，呃，更新了之后啊，这是一个 bug 啊，这是一个 bug， 不像应该后续的一个天震软件啊，会做一个修复啊。啊，这个管径跟标高呢，各位同学就可以， 你不用去管他，因为我们后续的时候其实可以对他在画图的时候会有一个统一的一个调整啊，统一的一个调整，然后沿线会馆啊，沿线会馆的话就是我们要 选择我们的一个什么直线、弧线或者一个墙体，你比如说我有一一堵墙啊，在建筑的时候他会画一个走廊啊，会有一个墙体啊，好，然后我们就可以选择我们这个眼线灰管， 然后距离五百啊，就出来了， 选择啊，然后 选择五百，然后我们可以先这样去选择输入曲线距离五百啊，五百，然后再拾取下一段，然后这一段，哎，但是你要跟着右边走啊， 这个的话，其实我们啊我也不太喜欢用这个啊，因为确实这个我用了，不说啊，我比较喜欢的是这个啊，你比如说我按 a， 我要会给水，然后我们左下角注意地方，我们有一个参考点， 以这个地方为参考，去他五百，然后过来，然后五百啊，然后过来，五百啊，过去啊，当然啊， 各位同学一定要把这个锁定角度给关掉啊，其实你这个出来的话，不然都不是五百了，注意没，为什么没？不是五百，就是因为他那个锁定角度出现了问题啊，出现了问题，比如我现在把它关掉， 这样我们就是最标准的了啊，这应该是一个 bug 啊，可以看一下，这应该是我们新满天镇的一个 bug 啊，然后这就是我们的一个延宣会馆啊，延宣会馆我们用的比较少。立管布置啊，立管布置的话，这个同学也一定要多去熟练啊，这个立管布置的一个快捷键，我 改的是一个 b b 啊， b b， 那我们就可以把它直接给做出来啊，比如说要做什么，我们点一下就行 啊，然后要注意到我们新版的一个天震呢，他这个地方是比较好的一个啊， 就是我们的一个。呃，立管呢，他在这啊，在这个地方有一个，比如说墙角布置啊，我们可以哎，在这啊就可以了 哎，墙角布置他就默认啊，比如说你聚墙多少啊，他就自动默认去画， 对于我们不需要啊，最强的一个，呃，标注的情况下，我们可以直接这样去啊，他就会默认的给你画出来， 这个是非更新的，新版之后非常好用的，当然你也可以根据你自己去设定，比如说我任意设定，或者是我任意布置，任意布置之后你就可以去点这些角， 你怎么去布置？你比如说我右上角我就点，他就会默认在这啊，然后左下角啊，可以在这啊。这个时候各位同学要注意的一个点，就是我们这个零图层不能锁定啊，不能锁定掉你，如果零图层你锁定掉的情况下啊，我们再来看一下我们这个 我们再看一下，画了之后这个零图层他不会自动去删除掉啊，比较有是因为他虽然是非打印图层，但是对于有强迫症的这个看起来就比较烦，对不对？他不会自动删除， 这个是一个要同各位同学要注意的一个点啊，当然这个如果你选中心，那么就是中心，你选侧边啊，那么就是一个侧边啊，这是我们一个立管布置的一个 比较呃实用的一个更新啊，这也是我们用的比较多的一个啊。至于我们这些标高啊，我们都可以去忽略掉它，因为我们在实际绘制过程当中，我们的这一个标高啊，不会是根据我们的什么， 不会去根据我们所定义的标高，他会去生成，因为我们出图纸都是一个二维图纸啊， 如果当后续我们所需要去采用我们并建模的时候，我们才会要去考虑啊，才会考虑这一个， 如果不用啊，那么我们这些都不用去管他这个标高管径啊，我们都可以不用，因为我们平面在绘制的时候我们自己会有啊，然后在下节课我会拿一个啊，不是下节课，下节课应该这一个差不多才 讲完啊，然后到后面的一节课啊，后面我们讲画图的时候啊，各位同学就能有一个比较直观的一个啊，直观的一个感受就是我们的这个，什么我们的这个管径啊，加标高啊，基本上都可以用不到啊，就基本上都用不到 上下扣弯这一个啊，各位同学也不用去，这个也不用啊，这个也不用去做啊，但是，呃，我可以给各位同学稍微介绍一下啊，这上下扣弯。
825给排水设计与暖通设计

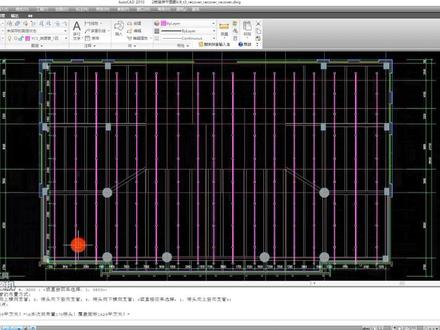

00:18查看AI文稿AI文稿颠覆三观的自动喷淋设计，首先根据危险等级设置喷淋间距，然后设置喷头上下和直管横竖方向，接下来框选自动喷淋范围，瞬间生成自动喷淋的平面布置土含尺寸标注，你学会了吗？
54建筑CAD- 01:12查看AI文稿AI文稿
关于喷头参数，须根据喷龄规范相关要求选择点赞评论多的话可以单独出一期讲解。本集继续介绍天正喷头布置命令。第五种，弧线喷头命令， 点击弧线喷头命令，选择喷头类型及参数，再平面点击弧线起点，再点击弧线终点，然后点击弧线位置，如图所示。第六种，扇形喷头命令， 点击扇形喷头命令，选择喷头类型及参数，再平面点击扇形起点，再点击扇形终点，然后点击扇形大弧线位置，最后点击扇形终点，如图所示。第七种，等 据喷头命令点击等据喷头命令选择喷头类型及参数，在平面点击喷头起点，鼠标一致布置的终点位置，如图所示。
37得意笔记
07:59
02:32查看AI文稿AI文稿接下来我们来看一下天正管线系统结构。我们可以清楚地看到一张标准的给排水图纸，上面所具备的要素有管线、喷淋的管线，还有喷淋的喷头设备， 还有管线上的阀门附件，由这三个要素组成的天震的管线系统。其次我们在图面上还有一些管径的标注，定位尺寸的标注 这些等等，这些标注构成的专业标注系统。接下来我们来看看天正给排水这款软件中管线与管线之间的关系。当我们绘制两条交叉的给排水管线时， 他们自动生成了四通断线，形成了四根 断管。接下来我们来看看管线之间上下层的关系。当我绘制一管根横管，标高为一百，再绘制一根横管，标高为 零食。 下层管线会被上层管线所遮挡，但不断开管线， 人为两根管线。当上层管线被删除时，下层管线自动闭合。 再让我们来看一下管线与阀门的关系。附件包括阀门、管道附件和文字。当我们插入附件时，管线将在连接线上点上，并同时与管线形成遮挡关系，但不打断管线， 附件从属于管线。当管线被删除时，管线上的附件一并被删除。 最后我们来看一下管线和设备的关系。设备是与管线独立的存在，不随管线的变化而变化。我们就来看一下喷头。 在管线上设置上喷， 每个设备上都有接入点和插入点。设置上喷时管线被遮挡，我们再放置一个下喷， 设置下喷时管线未被遮到。当设备删除时，管线自动闭合。接下。
78广联达教程- 00:37查看AI文稿AI文稿
进出水管命令用于水泵的进水管和出水管绘制，点击进出水泵命令，选择要绘制的水泵，再弹出页面，输入管道参数，点击确定 平面，首先点击进水管的方向，然后点击出水管方向，如图所示。
26得意笔记
