l298n电机驱动模块使用方法
大家好，欢迎大家观看，今天我给大家分享一下 l 二九八 n 电机驱动板模块如何控制减速直流电机的转速和方向。 首先我们看一下 l 二九八 n 电机驱动版模块， 有一个十二伏电压的输入口，有一个接地口，还有一个输出五伏电压的输出口，还有个 a 通道，只能影脚， 这个影脚是用来控制 lt 和奥特二接着减速直流电机的转速。影一合一二是控制奥 t 一和 out 二阶的减速直流电机的转动方向。 印三合印四是控制的 out 三合 out 四阶的减速直流电机的转动方向。 b 通道使能控制的是 out 三和 out 四 接着减速直流电机的转速。 接下来我们通过摄像头看一下接线 电源的红线是正极，黑线是负极电源的红线。接生压模块的应佳， 负极接生压模块的硬件，生压模块的 out 正接电机驱动板模块的十二伏输入口，应负接电机驱动模块的接地口。 a 通道驶能接 stm 三二 f 一零三、 c 八 t 六最小核心版的帕伊。 b 通道室能接的是趴零，然后引一应二，应三应四，分别接的是 b 十一、 b 十二， b 十三、 b 十四。然后 lt 和 alt 二阶电机的引线同片， alt 三和 alt 四接电机的 引线同片。 ot 和 out 三是相对的，都接电机上面同片， alt 二和 alt 四是相对的，接下面同片。 这就是电机驱动板模块和减速直流电机的接线图。 我们看一下程序 控制电机的转速是 通过定时七二通道已和通道二输出一个一百微秒的时机脉冲， 通过设置自动重装在计存器周期之为七幺九九， 设置零作为定时七二十中频率除数的御风评值。 这样就会使定时七二的通道一和通道二输出一个一百微秒的时机脉冲， 用于控制电机的转动速度。 设置定时七二补货比较一合二的寄存器值 来实时调节电机的转动速度。经过多次测试，四幺零零以下电机有时候不运转，四幺零零以上电机每次都可以正常运转。 所以说针对这个电机的有效区间是四千一百至七千一百九十九，不同的电机可能有稍微差别。 接下来过一下代码。首先是初始化 pb 一一， pb 十二， pb 十三， pb 十四， 用这四个银角式来输出高低电瓶，从而控制电机的转动方向， 所以在这里我们选的是推碗输出。 我们看一下推碗输出，推碗输出可以输出高低电瓶， 所以这里设置为推碗输出。 接下来是控制两个电机正转 pb 十一到 pb 十四设置的是零幺零幺，这样的话两个电机正传 电机反转 pb 一一到 pb 一四是幺零幺零。 接下来是控制电机转动速度。 我们是通过定时器二通道已和通道二来控制电机的转速。 首先只能定时器二的外设时钟， 定时七二的通道一和通道二的影脚是怕零和怕一，所以需要使能 ctel 的外设时钟。 设置定时七二的时钟来源为内部时钟， 然后再初始画啪零和啪一。 抛一是控制的左轮的转速，抛零是控制右轮的转速，也就是说定时器二通道二控制的是左轮的转速， 定时器二通道一控制的是右轮的转速， 我们选用的是附用推碗输出，因为定时器二通道二是趴零的附用功能，所以选择附用推碗输出， 泡翼也是同理。 接下来是初始化时机单元， 周期值和预分评值就是我们这个函数传过来的，周期值是七幺九九，预分评值是零， 这样就会输出一个一百微秒的十斤脉冲。 接下来是输出比较通道二的初始化， 说出比较通道一的初始化，然后试试能定时器二， 这些就是全部的代码。首先执行初始化代码， 然后再设置输出比较一和二的寄存器值为四幺零零， 然后再让电机正转， 我们编译一下， 然后下载程序， 把开关打开， 看一下效果，赚了。 然后使轮子加速 调整为五幺零零， 可以看到转速加快，然后再设置为七幺九九， 这样的话转动的速度更快，然后再设置为反转， 看一下轮子反转了，然后把速度调整成四幺零零。 好的，今天的分享就介绍到这里， 欢迎大家观看。
粉丝316获赞950
相关视频
01:53查看AI文稿AI文稿今天来了解一下 l 二九八 n 电机驱动模块。 l 二九八 n 是我们通常在做智能小车还有运动系机器人的时候，通常会用到的一个电机驱动模块，这个模块的一个驱动能力非常的高，它可以同时驱动两路电机， 他的供电范围通常是七到十二伏，可以提供两安的一个电流。我们现在对这个模块进行一个整体的他一个眼角的一个介绍，首先是关于他的一个电源部分， 他这边写的正十二还有 d 这个地方呢，是我们通常会用到的一个他的一个电源输入，我们通常对他一个供电呢，就是七到十二伏， 这个五伏呢可以对这个模块进行一个供电，但是我们不经常用这种方式，因为这个五伏对他一个供电的一个驱动能力呢，不如这个十二伏强，所以说我们通常是用这个这组电源来进行驱动的，而我们通常是用五伏作为一个输出电源来使用， 因为这个模块肯定不是独自使用的，他会与其他的一些主控进行相连，所以说通常我们会将这个银角作为一个输出银角来使用，这两个银角倒退，一和二和二呢作为驱动移入电机，二和三和奥特四呢作为驱动移入电机，所以这个银角是可以驱动两路电机的。 再来看这组银角，首先是 ena 还有 enb 这两个银角呢，对电机 a 和电机 b 的一个使能，并且可以进行一个调速啊，这个调压帽插在这个地方的时候呢，这两入电机都已经被使能了，它是一个全速的状态进行驱动， 如果说拔掉这两个接线棒，将这一将这个 na 和 nb 呢接到单片机上，就可以对我们电机的转速体实现一个调速。再来看 rn 一到 rn 四这四种银角， rn 一和 rn 二呢是对电机 a 进行的一个正转反转停止的一 控制，安三和安四呢是电机币他的一个正转反转，还有停转的一个控制，这是 l 二九八安电机驱动模块整个的他的一个实用情况。
630康姆昂实验室

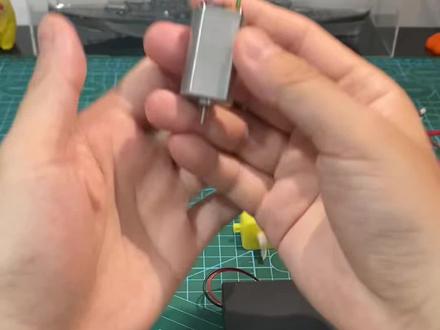

01:27查看AI文稿AI文稿想要改变有刷电机旋转的方向，我们只需要调换正负极就行，但是在一个作品当中，我们是没办法去改变接线的。 这个时候我们就会用到有刷电机驱动，这个小的最便宜，这个大的最贵，但是我们用的最多的应该是中间这一块， 这块驱动的名字叫做 lr 九八 n， 他有两路电机输出，这边是电源区，这一边是控制信号输入区，左边的这三个控制引脚控制左边的输出，右边的三个控制引脚控制右边的输出， 这边是电源的输入正极，这边是电源的输入负极，也是公共的负极。当我们的电源正极输入一个六到十六伏的电压时，我们的五伏引脚会输出一个稳定的五伏电压，他可以给其他系统供电。他的控制逻辑是 这两个银角有电压差的时候，我们的输出端会输出一号银角电压高正转，二号银角电压高反转，他们只能承受零到五步的电压。接下来我们做一个实验，为了方便接线，我增加了一个电源模块，由他来给这两个按钮以及电机驱动供电 正转反转，然后是人肉 pwm 调速。 关注我，每天分享科技手工小知识！
267科技手工折腾局
01:25查看AI文稿AI文稿这是小金锤，今天我给大家讲一下二九八安的 l 二九八安的使用方法。我们呃拿到这个电机，我们可以看到 这四根线，这个一一一二三四是呃信号线，他可以给他的四根线给他供应高电瓶或低电瓶来，就是不同的变换来控制这两个马达的正转和反转，两根两根线控制一个，我们可以查阅这个，嗯，二九八的参数表， 他这个比如说这个是高高电瓶，这个低电瓶，然后这个马达正转反过来给这个地方低电瓶，这个地方高电瓶，这马达就正转，嗯，针对这个马达也是一样的。 然后他的供电，我们可以看到这三个是他的供电，然后他上面是有有写的，中间是 gnd， 中间是负极，最最右边的上面有标注一个五伏，然后这边标注的是十二伏。就一般情况我们使用的时候， gnd 是一定要接的，给单片机接，然后这个五伏我们要再给他接一个五伏， 五伏是给这个板子供电的，是给这个板子的信号供电的。呃，然后这边这个十二伏，他写的十二伏，其实他可以是五到十二伏，是给马达供电的。所以假如我们用用这个连接，呃，啊，电动呃，接地连一根线，五伏连到啊电动五伏上面这个十二伏我们也可以连到电动五伏上面，就是用五伏来驱动这两个马达。 那我们还有一种呃接线方式，就是只接这两根。我们假如我们是呃八伏的电池，我们八伏接正极，然后这这接负极，然后他这里还可以输出一个五伏，这个五伏跟这个基因地是正极，负极，还可以供应呃，单边接的使用，这是这个二九般的呃特点。
18小钉锤创客
02:04查看AI文稿AI文稿l 二九八更是一个双 h 桥驱动器，广泛用于驱动直流电机和附近电机。以下是如何使用 l 二九八 a 模块驱动直流电机的基本步骤。一、 另一条线连接到 out 二三，控制输入 l 二九八 n 有两个控制输入， in 一和 in 二，通过为这两个输入提供逻辑高派或逻辑低楼可以 需要。如果您的 l 二九八 m 模块带有使能 enable 引脚，您可以使用 p w m 信号来调整电机的速度。将 p w m 信号从微控制器的 p w m 输出端口连接到该使能引脚。通过调整 p w m 占空比，您可以 接。如果模块有五伏输出，您可以用它来为，外部电路 是很大。六、编写代码使用微控制器，如二读一欧编写代码来控制音一和音二的状态，以及如果需要的话使能端的 pwm 信号。 这就是使用 l 二九八 a 模块驱动直流电机的基础步骤。根据您的具体应用和电路设计可能需要。
02:06查看AI文稿AI文稿今天用五十元做了一个物联网小车，以后可以开他上街去买菜了。 材料非常简单，想做的可以收藏一下。首先将四个小马达固定在木板上，沿马达开一个孔，用扎带固定一下，做一个心理安慰。你也可以直接用现成的底盘来安装马达。 这里一定要注意接线方式，按我这样排列的马达，同一侧的马达的正负极是上下颠倒的，也就是红黑线是反的。 马达线接好之后，将电池盒固定在底盘上，手里没有十二伏的电池保护板了，然后准备加一个电量显示来观察电量情况， 方便知道什么时候给电池充电。因为电池是三串，所以要把 s 三短接，然后将它并联在电池的正负极，顺便接了一个开关，开关接在电量显示的前端， 截取底盘同样大小的亚克力板，作为小车的上层来使用。这里只用扎带简单进行固定一下，方便我们取电池充电。接着开始接线同一侧的马达，红对红，黑对黑，接在电机驱动板的一侧， 电池正极接十二伏的输入负极与五伏的负极应用， 五伏正极接根杜邦线备用。然后将五伏正负极分别接在八二六六的 vrn 和 g 驱动版的一二三四，分别接八二六六的第二、第五、第六、第八。 具体要看你代码情况，我用的这个开源程序就是接二五六八，最后将车轮安上，整体完成。这时打开开关，车会一直转，因为八二六六没有收入程序。接下来给八二六六 进行一个烧路， 烧路完成之后，当我们再次打开开关的时候，他就不会一直转控制小车的 app， 我们选择用点灯，这个车没有加移动 wifi 和摄像头，有条件的可以直接九块九加一个移动 wifi， 再加一个摄像头， 然后就可以上街买菜了。好了，本期视频就到这里，喜欢大宁的帮忙点个关注点个赞，我们下期见，拜拜。
1.0万大宁手工
02:29
04:50查看AI文稿AI文稿l 二九八安模块是一种常用的直流电机驱动模块，它可以通过控制输入端口来实现对电机的速度和方向的控制。 l 二九八安模块有三个输入端口， n 一、 n 二和 n。 方法一，使用高级定时器输出通道和互补输出通道控制电机将模块的 n 一和 n 二分别连接到 stm 三二、高级定时器输出通道引角和互补输出通道引角 通过配置定时器的输出通道和互补输出通道的 pwm 大小来控制电机的速度和方向。将一个普通的 gpio 引角连接到模块的 n 端口来控制电机的制动和启动。 下面是使用 stm 三二的 hl 库来配置定时器和 gpio 引角的代码视力。该方法的优点是可以精确控制电机的速度和方向，缺点是 需要使用高级定时器和互补输出通道，占用了宝贵的硬件资源，适用于需要精确控制电机的应用场景。 方法二，使用通用定时器控制电机将模块的 n 一和 n 二分别连接到 stm 三二、通用定时器的两个输出通道引脚。通过配置定时器的这两个输出通道的 pwm 大小来控制电机的速度和方向。 同样将一个普通的 gpio 引角连接到模块的 n 端口来控制电机的制动和启动。 方法二，可以通过停止对应的 p w m 信号来控制电机的方向。通过调用 motor direction control 函数传入零表示正向运动，一表示反向运动。同时使用 motor speed control 函数来控制电机的速度，通过改变 p w m 的占空比来调节 电机的转速。最后使用 motor start stop 函数来启动或停止电机传入一表示启动电机，传入零表示停止电机。这种方法的优点是使用通用定时器控制电机，灵活性较高，可以同时控制电机的速度和方向， 适用于需要精确控制电机运动的应用场景。方法三，将模块的 n 一和 n 二分别链接到 stm 三二的普通 gpio 引角来控制电机的运转方向和启动 停止。将模块的 n 端口连接到定时器的 p w m 端口来控制电机的速度。该控制方法的编程代码解析如下，下面是使用 st m 配置 g p i o 引角的代码视力。该方法的优点是简单易实现，缺点是 无法精确控制电机的速度和方向，适用于简单的电机控制应用场景。方法四就是将 n 一链接到定时器的 pwm 通道引脚上，将 n 二链接到一个普通的 gpio 端口上。控制 n 二端口的电瓶就可以控制电机方向。 控制 n 一上的 p w m 信号就可以控制电机的速度，控制 n 端口的电瓶就可以控制到电机的启动停止。只是电机控制在两个方向上的 p w m 的表达不一致。在 n 二维低电瓶的正方向上， p w m 大速度就高， 而在因二维低电瓶的反方向运转则是 p w m 小速度高。方法四中，将一连接到定时器的 p w m 通到引角上，通过改变 p w m 的占空比来控制电机的速度。 将音二连接到一个普通的 gpio 端口上，通过改变音二引脚的电瓶来控制电机的方向， 同时使用 n 引脚来控制电机的启动和停止。该方法的优点是可以通过一个普通的 gpio 引脚来控制电机的方向，同时使用定时器的 pwm 通道来控制电机的速度。相对于方法二而言，方法四减少了一个 pwm 通道的使用， 并且方向控制更加直观和灵活。缺点是需要对 p w m。 信号与方向的控制进行特殊的映射，需要根据具体需求来调整 p w m 占空比和方向控制的规则。试用场景分析， 方法四适用于需要控制电机方向和速度的应用场景，且对 p w m 通道的资源需求较高的情况下，例如需要控制多 多个电机的时候。同时，方法四也适用于对控制精度要求不高的场景，例如一些简单的机械运动控制。综上所述，不同的链接方式和驱动方法适用于不同的应用场景。方法一可以精确控制电机的速度和方向， 适用于需要精细控制的应用场景。方法二适用于需要精确控制电机运动的应用场景。方法三简单易实现。 适用于简单的电机控制应用场景，根据具体需求选择合适的方法来驱动电机。方法四也适用于对控制精度要求不高的场景，例如一些简单的机械运动控制。
17老白
01:00查看AI文稿AI文稿如何制作一台智能巡记避障小车？首先你需要准备小车底盘一个二灯，用控制板、一个 l 二九八安电机驱动模块、一个超声波模块、一个红外巡机模块、一个电池、一块魔术贴、十厘米耐开关的电池插头、一个超声波测距模块支架、一个铜锣柱级螺栓螺母若干、都邦县若干以及一套趁手的工具。 首先使用魔术贴将二吨六控制板和 l 九八安电机驱动模块固定在小车底盘上，然后将电机的接线与电机驱动模块连接好。使用魔术贴将电池固定在小车底盘中间，并连接电池插头。将电机驱动模块的控制银角连接到二吨六控制板上。将超声波模块支架安装在小车底盘前端，超声波模块固定在支架上， 通过杜邦线连接二对六控制板。将红外巡禁模块通过铜锣柱及螺丝固定在小车底盘前端下侧，并将银角连接在二对六控制板上。 最后测试下红外巡记模块是否可以正常工作。将二对 no 控制板连接到电脑进行编程，程序编辑成功后上传到二对 no 控制板中。大功告成，你学会了吗？关注创客森林，一起改变世界！
2051创客森林

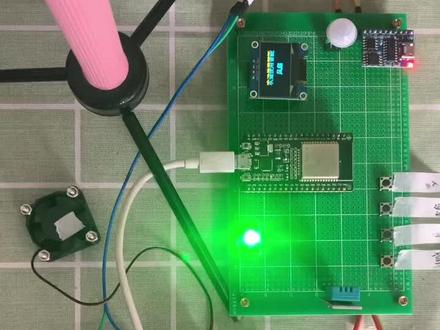

03:10查看AI文稿AI文稿使用智能风扇系统，请进行模式选择。大家好，今天给大家介绍的是一款 ges 三二的智能风扇系统，首先给大家介绍下硬件所需要用到哪些模块。 这是一个零点九六寸的 oled 显示屏，这是人体红外检测，这是杰克八四零零的语音播报模块，这是解决 t 幺幺温度传感器， 这是 lgb 灯，它显示红绿蓝三种颜色。这是一个 l 九八 n 的驱动模块，它用来驱动风扇，这是扬声器，这是一个 es 三二的核心版。 下面的四个按钮分别对应的是模式选择，风扇的档位调节和温度的预值。好，接下来给大家演示一下功能。 呃，首先进入的是我们选择，我们选择原车模式。 好，接下来需要连接蓝牙，好，蓝牙连接成功， 风扇打开，打开风扇，风扇关闭，关闭风扇。好，接下来我们跳出蓝牙模式，我们进入手动模式。 现在显示的是风墙是低，我们调节档位， 低档显示的是蓝色灯光， 中等强度显示的是绿色，最高档显示的红色。 好，行，好，接下来进入模式选择，我们选择的是自动模式， 在自动模式的状态下，当有人靠近的时候，风扇就会打开，但是这里选择的是人体，不会检测，他检测过于灵敏，所以风扇会一会转一会停的，后期考虑可以换成一个超声测距的一个模块，他就不会像现在这样。 好，我们继续调节玉值，现在的玉值是三十度，大于环境温度，所以风扇没有触发， 现在的玉值是十五度，我已触发了风扇，风扇持续用，我们继续调节玉值。 现在的日子是二十八度， 我已经跳出持续运转的模式，又进入了人力红外检测的模式。 今天雨水最早，有雨，谢了。
12悟饭嵌入式电子
00:25查看AI文稿AI文稿l 二九八 n 是专用 h 桥集成驱动电路，其输出电流为两安，最高电流四安，最高工作电压四十六伏，可以驱动感性负载 大功率直流电机、不进电机、电磁阀等等。特别是其输入端可以与单片机直接相连，从而很方便的受单片机控制。当驱动直流电机时，可以直接控制不进电机，并可以实现电机的正转和反转。实现此功能只需要改变输入端的逻辑电瓶。
313电子开发哥![[玩玩玩，学学学]智能小车底盘电机驱动模块L298N #stm32单片机 #智能小车电机 #智能小车底盘](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/90a4a3a1c8ff4e1a4461c49b9943b4fb~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2099631600&x-signature=1rl4CTi6jafRaNI8Jl1IocH2sB4%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=20260717152212CE4D61C59A2664EE0241)
04:03查看AI文稿AI文稿大家好，今天我们要了解的是电机驱动芯片 l 二九八 nl。 二九八 n 是一款直流电机驱动器，共压范围为六到四十六伏， 提供两安配电流，并且具有过热自断和反馈检测功能。 l 二九八 n 可对两个电机进行直接控制，通过主控芯片的 io 输入控制电机的正转和反转。 在使用过程中， l 二九八 n 是让我们熟练掌握的，主要有三个部分，如图所示， 分别为输入部分一、输出部分二、供电部分三。 我们先来看输入部分。 l 二九八 n 的输入部分有六个菱角，从左至右分别为 ena in 一、 in 二、 in 三、 in 四、 enb e n a 与 i n e i n 二构成 l 二九八 n 的输入通道 a e n b 与 i n 三 i n 四构成 l 二九八 n 的输入通道 b。 这六个引脚分别与 st m 三二的六个引脚相连，由 st m 三二的 i o 口输出高低电瓶进 行控制。 stm 三二与 l 二九八 n 的连线如图所示。 l 二九八 n 驱动 a b 通道的控制逻辑如图所示，我们以 a 通道为例来进行说明。 当 ena 为低电频时， in 一 in 二可以是任意值所控制的直流电机状态为自由转动。 当 ena 为高电皮时， in 一和 in 二分为四种情况，零零时为刹车，零一时电机正转。一零时电机反转，一一时为刹车。 b 通道与 a 通道相同， e n a 和 e n b 使能可以使两个通道制有 p w m 控制功能。 第二部分为输出部分，输出部分分布在板次左右两端， 左端为通道 a 输出，由通道 a 输入进行控制，右端为通道 b 输出，由通道 b 输入进行控制。 在电机与输入端进行连线时，要注意连线的顺势。假设左边电机接近安装板的一端，连接 alt 一时，那么右边电机接近安装板的一端就是要连接 alt 三两个电机的另外 外一端分别接奥特二和奥特四，这样小车才能正式行走。第三部分为供电部分，最左端接主电源正极，中间接主电源负极及 stm 三二的 jnd。 最右端为五伏的输出，可以为 st m 三二供电，直连 st m 三二的五伏端口。 以上就是 l 二九八 n 的全部内容，感谢大家聆听，我们下次课再见！
16哲豆的花园
