变压器dyn11接线图及画法

变压器连接组标号有何含义？十一点接线又是如何来的？插动保护的原理是什么？我们举个例子， ynd。 十一， 大写字母表示一次测大外表示新型接线，大 d 表示三角形接线， n 表示中心点。引出小写字母表示二次测外表示新型接线， d 表示三角形接线。还有一种防雷接线的，大家知道是哪种接线方式吗？ 十一表示十一点钟接线，前面的都很好理解，我们来看一下为什么叫十一点钟接线， 还以这个标号为例，我们画出他的接线图，依次测新型接线，大恩引出，我们再画出他的向量图 abc， 这里的大恩我就不画了，二字为三角形接线，他们如图所示。首尾相连平移的方法画出他的向量， 这是 a 项，这是 b 项。 b 的尾端连 a 的手端，这是 c 项， c 的尾端连 b 的手端。我们标上 abc， 这就是他的项量图。我们画出一次的电压 uab， 我们再画出二次的电压 uab， 进行平移，让他们尾端相连， 他们的夹角为三十度。我们来看一下这个数字的定义，把一次侧的方向当做分针，指向十二点，把二次侧的方向当做时针，指着几点就是几点。 我们拿出一个表盘，按照上面的方式将两个项链移过来，刚好指着十一点，这就是十一点接线，他表示的意思是二次测电压的方向超前于一次测电压的方向。三十度。 其实一共有十二种接法，一次二次接线方式一样的一共有六种，分别为二、四、六、八、 十、十二、一次二次接线方式不一样的也有六种，分别为一、三、五、七、九、十一，大家可以画一下，如果您看到了，最后还请点赞关注一下下一期说一下变压器的插动保护。

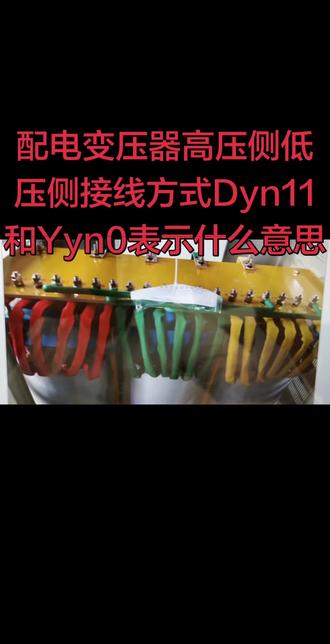

好的，大家好啊， d y n 幺幺和 y y n 零四配电变压器两种常见的连接组别方式 主要区别在于高压侧 d a 接线方式，生产型或者新型，它导致了他们在斜薄抑制能力、连续主看承受不平衡负荷能力以及绝缘要求和成本上面的显著差异。 其中大写字母表示呃高压侧的接线方式，小写字母表示低压侧的接线方式， n 表示低压侧新型接线的中心点。引出十一表示十一点钟，十一点钟的时候的话，时针和分针刚好相差三十度，表示的是低压侧限电压滞后于高压侧限电压升满三十度。 零表示零点钟的方向，那么零点钟的时候的话就是十二点钟，那么表示的低压侧与高压侧线电压同向位，那么时针和分针是在同一个位置， 那么大写字母 d 就 表示高压侧三角形极限方式，大写字母 y 表示高压侧心形极限方式，小写字母 y 表示低压侧心形极限方式。 其中呃 d y n 幺幺，它的特点的话就主要是抑制高磁斜波啊，还有凝聚主抗小，还有承受不平衡，复复核能力比较强。 但是 y y n 零连接方式的话，它的这个制造这个成本比较低，呃对这个高压造阻的这个绝缘强度要求比较低。

变压器定十一，接阀高压侧三角形，低压侧星形，且有中性线。高压与低压有一个三十度的相位差。变压器印零接阀高压侧星型，低压侧星型且有中性线。高压与低压没有相位差。印零，意思是高压外接， 也就是心形接低压也是外接。低压中性点引出高低压侧相位角为时钟上面的零时 带。十一意思是高压地接，也就是三角形接低压也是外接。高低压侧相位角为时钟上面的十一点钟方向的角度。 十一表示变压器二次测的线点压，之后一次测线点压三百三十度或超前三十度。另外补充如下知识，变压器高低压有三种连接方式， 星形、三角形和曲折形连接。对高压绕组分别用符号 y、 d、 z 大写表示。对中压和低压绕组分别用 y、 d、 z 小写表示。有中性点演出时分别用 in z、 n 高压中性点和 in z、 n 低压中性点表示 数字采用时钟表示法，用来表示一、二次侧线电压的相位关系。一次侧线电压相量作为分针固定，指在时钟十二点的位置。 二次测的线电压向量作为时针自偶。变压器有公共部分的两绕组中额定电压低的一个，用符号 a 表示。变压器按高压、 低压绕组连结的顺序组合起来，就是绕组的连结组。例如高压为外，低压为应连结，那么绕组连结组为应加上是 中法表示高、低压侧相连关系，就是连接组别。变压器二个绕组组合起来，就形成了四种接线组别， y、 y 带叶的和 d、 d。 由于 y 连接时还有带中性线和不带中性线两种， 不带中性线则不增加任何符号表示，带中性线则在字母 y 后面加字母安表示，安表示中性点。有引出线引领接线组别， u up 与 u up 相重合，十分针都指在十二上 十二，在新的接线组别中就以零表示。常用的三种连接组别不同的特征，一、外连接新型接线的特点是高压绕组最为经济。新型接线允许降低终点处的绝缘，使变压器高压绕组采取分级绝缘，从而降低成本。新型 接线绕组电压等于线电压的一勾三绕组电流等于线电流。新型接法的中性点引出线还可以用来直接接地或经销弧线圈接地，如果不接地，也可接避雷器， 防止操作过电压和雷电过电压。另外，中性点引出接地也可以用来实现。四、限制供电。这种连接的主要缺点是没有三次斜拨电流的循环回路。二、地连接三角形接线对电压低、 电流大的变压器低压绕组而言最经济，因为三角形接线必须做成等绝缘，不能做成分级绝缘。对于低压绕组而言， 因为电压较低，这一点不会有什么影响。三角形接线各项绕组中的电流仅为引出现电流的一勾三三角形接法在绕组里 可以流通连续电流和三次斜拨电流，产生平易连续磁通和三次斜拨的反磁通，使变压器的感应电动式，避免发生机变。三、 c 连结 z 连结具有外连结的优点， 发数要比外形廉洁多百分之十五点五，成本较大，其灵序阻抗较小，适合于制造接地变压器 由于能减小中性点位移，因此适合于制造需要带三厢不平衡负荷的中小容量变压器。低压绕组另外对防止雷电过电压也有一定作用。 电十一和印零连接的区别电十一由于高压侧为三角形接线，当变压器铁芯中出现连续磁通或三次斜拨磁通时，在三角形绕组中感应产生连续电动式或三次斜拨电动式。 由于此感应电动式为三相铜相位，在三角形绕组中串联叠加并产生相应电流，此连续三次斜拨循环电流产生一个反磁通，使铁心中的连续三次斜拨磁通削弱到最小， 因而减小了低压侧新型接线绕组的中性点电压位移，同时也使高压侧绕组中连续三次斜拨感应电动式减到最小，从而避免了由于低压侧负荷电流波形积变引起高压侧电源电网中的电压波形受到污染。 所以具有三角形接线的变压器可以防止三次斜拨或连续磁通对高压测电源电压波形的影响。此外，这种连接方法对防止雷电侵入波的过电压也有良好的作用，因为三厢雷电侵入波也是同方向的，这种状况 与零区电流相似。三角形绕左中产生的循环电流对雷电流在变压器三相铁芯中产生的磁通也有抑制作用。 gbt 幺三四九九二零零二电力电压器应用沼泽规定， 由于硬变压器零续阻抗高达百分之六十，中性线电流不宜大于百分之十的额定电流，电压起零续阻抗仅为正序短路阻抗的零点九倍。 中性线可以带核钉电流，但是电十一连接方式的变压器电源侧如用跌落式熔断器作为过载和短路保护， 出现一项熔丝熔断及高压侧单向断线。这时低压侧有两厢的向电压，其数值为额定电压的二分之一，即从二百二十伏降低到一百一十伏。这时电冰箱等家用电器 会因无法启动而导致烧损。这时，电十一连接方式的变压器低压侧必须加装可靠的低电压保护印铃。这种连接组合方式低压侧有中性线。 低压负荷中的三次斜拨电流和三相不平衡负荷中的零虚电流可以通过中性线在变压器绕组中流通。如果铁心为三相三柱， 则有连续电流和三次斜拨电流。在绕组中产生的磁通不能在铁心中形成闭合回路。因为三厢铁心柱中的三次斜拨电流、磁通和连续磁通是同方向的， 只能跃出铁心，经变压器、绝缘戒指、变压器油及箱体、铁质、金属等再回到铁心。由于铁心外的绝缘戒指磁组较大，因此零序磁通和三次斜拨磁通较小。但是由其感应产生的 零区电动式和三次斜拨电动式叠加在向电压上，使三相电压不对称，引起中性点位移，有的向电压升高，有的向电压降低。 为了防止三相向电压严重不对称，影响用户正常用电，行业标准 sd 二九二幺九八八架空配电线路及设备运行规程试行对三相负荷的不平衡程度规定不应大于百分之十五。允许三相变压器中带少量单向负荷， 但中性线电流不应超过额定电流的百分之二十五，所以作出这一规定是为了把中性点位移电压限制在百分之五左右。 如果面临连接方式的变压器，其铁心为三相五柱结构，这时铁心中的灵序或三次斜拨磁通能经过边柱流通，必经过 或箱体流通时，磁阻要小得多。因此，零序或三次斜拨磁通比三镶三柱式变压器大得多。在绕组中感应产生的零序或三次斜拨变动式大得多， 使中性点电压位移严重，三相电压不平衡度增加。因此，印铃连接组的变压器不采用三相五柱结构或三个单向变压器连接方式。

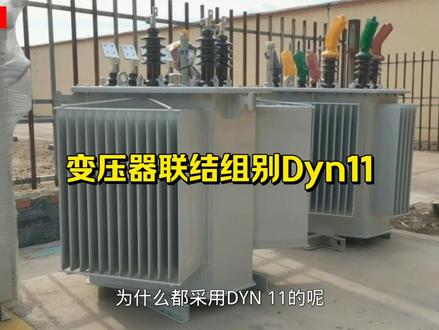

为什么十比零点四千伏的变压器几乎都用 d y n 幺幺的接线方式呢？第一个采用 d y n 幺幺接线方式，三次以及它总倍数以上的高速消波可以在依次形成环流，有利于限制高速消波。第二个是 d y n 幺幺接线方式，变压器比 y y n 零的连续主抗会小很多，所以呢，有利于单向接地故障的一个切除。 第三个是当遇到三相不平衡的负荷时， y v n。 连接变压器的中性线电流是不超过低压绕组的额定电流的百分之二十五，这样就限制了单向接地负荷容量，影响变压器能力的充分利用。而 d m 幺幺呢，它的中性线是不超过低压绕组的百分之四十，所以它接单向负荷要强于 y v n 零。

今天遇到一个看上去怪怪的变压器台架，台架看上去非常的简单，我在思考这种变压器台架的高低压线路是如何连接的呢？ 这个变压器台架也是由两颗电杆组成的，但是其中的一颗电杆非常的矮，与我们经常见到的两颗电杆平齐的台架是不相同的。 我们沿着这颗高的电杆往上看，最上层的那三根线就是高压电线的电源，电源往下上面有三个装置，那是控制这台变压器的跌落式熔断器。 高压电缆在熔断器下方通过电缆引到这台变压器的高压套管上，我们走近看一下，他的套管上面接的三根线就是高压电缆， 我们回过头来再看它的低压套管又是怎样的一个接线情况呢？这就是它的低压套管，也是通过低压电缆引下来的。低压电缆从变压器引下 引到这个 pvc 管，然后引入大地，再从这个位置沿着这根黑色的管子一直引到这个高的电杆的上层，与上面的四线的低压线相连接。 这种布局的变压器台架使用了两层横担，下层横担拖着配电柜，上层横担拖着变压器，同时在上层的横担上还安装有一个平台，方便于人员在上面作业。今天关于这个特殊的变压器台架的介绍就到这里。
