我们有个同学去上班了，他今天问的问题是博士钣金自动出头怎么样出成这种效果？那么我们看这个前面的这个二零零零可能就是文件名称或者是图号， 那么中间的是材质，这里是厚度，这里是数量，他的意思说我想出图的时候就要达到这种效果，那么先看一下我们自己出图是什么效果，先点快速工程图，看一下是什么样子的效果，耐心等一下 好了。这个上面是显示的是文件名称、材质、厚度、数量，但是他要的是 不是四行，它是一行，就是当行，前面是一个属性，材质和厚度和数量，这种属性在后面。那我们就盘它，看一下怎么搞，先把这个选中，把它删掉。 那我们看看博士钣金这个自动出头这个注示文件在哪里设置。首先点自动出头 选项，试图注时设置这个同学，他也找不到位置，但是就是搞不清楚怎么把它变成当行，改成了当行之后又怎么样把它搞成他想要的效果。 好，我们先把波行排列，否则当行排列这个勾取消掉，他就是当行了，点勾关掉啊，先看看。 我们有一句话叫做骑驴看账本，走着瞧，做一步看一步啊，先点这个式头，这里点下帽子，当式头出式， ok， 这样达到了我们当行的效果了，但是呢，跟我们这个同学所要求的好像相距甚远，他这个地方没有等号，这是第一，我们继续来把这个等号给他搞掉。 首先我们还是点自动出头选项，试图注是设置 啊。第一个他如果是头号的话，我们就把文件名称改成头号属性，因为我这里看不清，就一个图片啊，我认为他是文件名称，如果你是头号的话，你就改成头号是什么属性，你这前面呢 啊，第一个是什么属性就改什么啊。 好了，我们先看看啊，多行排列已经改好了，那么点位置啊，在下侧也没有错，中中也没有错，前后缀，那么这个地方呢，就好好看看了啊。前后缀偏勾， 那么前后缀我们先把它放到一边，它这个前后缀的话是 s p c c 是 没有后缀的，我们截个图吧， f 一 啊，截个屏钉在屏幕上面去，我们放到一边，再把它给自动出头选项啊，视头注时设置， 我们瞄一下这个效果啊，执行范围没问题，位置没问题，那么前后缀肯定有问题。首先榜后带后缀， 这个叫榜后一点五，一点五的话，后缀的话就写在一点五后面，那肯定不是这一个榜后带前缀在前面，我们打上勾，让他带前缀， 那我们再看一下，后面还有个二 pcs， 那 么这里我们显示的是数量啊，数量，带后缀给它打上勾，还有什么实体数量啊，智能数量啊，你搞不懂，就通通通通打上勾，后面有个 pcs， 如果说他是别的单位，比如说剑，我们就改成什么呢？一剑两剑的剑，不是那个剑，不是宝剑的剑，榜后在前缀，如果他写写前面写的别的，就带别的。 好，我们继续来看啊，先够吧，先关掉它，看一下效果，走一步看一步啊，不要走的太远，我们把这个地方给它关闭，把这个删掉，点中它，点单视头注视哦。 t 二点零有了， eps 有 了，但是呢，有个材质等于还一个文件名称，等于不是我们想要的效果，你技术来自动出图选项，试图注设设置 前后对，搞对了，我们就技术第二。下一项风格符，那么很明显它这里是没有等号的啊，就把风格符关掉它 其他说明不知道是啥，我们可以瞄一瞄，瞄，不懂的话就按于老师这个来，先走一步，看一步， go， 关闭，关闭，再给它删掉，点住这个地方，点冒点单式头注式 好了，有是有了，但是跟我们这个同学提供的图片呢，还是有点差距，我们把这个图片打开看一下我们出的头是啥样子， 他这个地方呢，是写着啊，前面是文件名称，这里是材质， 那我们材质，我们也有材质， q 二三五，他们 q 二三五跟头号或者文件名称跟后面的 t 二点零，还有 e、 p、 c， s， 中间是有空格的，但是我们没有空格，我们想办法把空格找到， 自动出图选项，试图注时设置点分割符啊，那么这里有个显示属性值后面的连接符，意思就是说我们每一个属性之间要加个什么东西给它隔起来，我们打个勾看看啊， 勾它，这现在默认十一杠勾，我们把它删掉，再点单式图注式， 哦豁，可以了，但是呢，人家不是杠啊，他是什么空格，那么根据这个原则来，我们把空格变成啊，当一杠变成空格，看看行不行，关掉它， 再点当自动出图选项，试图出式风格符，把这一杠删掉，按上空格，觉得不爽就再多加个空格。 go， 关掉它，关掉它，点一下单视图注示， 欧了，那么这一个的话，我们再看看啊，是不是我们想要的效果，前面是文件名称或图号中间空格，之后啊，它可能是一个空格啊，我故意搞两个空格，是为了让大家看的更清楚 材质，然后面是个 t， 一 点五，我们是 t 二点零，后面是又是空格，然后写的是数量 pcs， 欧了，这就是我们想要的效果， 那么我们现在呢啊，回到这里，自动出图选项，试图注视，设置好，停留三秒啊，截个图，三二一位置，这里没有变化啊，就不用管它 前后，这里这里，我们停留三秒，三二一，好，你截个图，好，风格符这里，我们这个地方打上勾，然后这个地方删掉它啊，按一下空格，往这里有个空格在这里， 好，我们保留一下，三二一，截个图， go， 关掉，我们点单词头注十， 这样的话就是比较理想的啊，比较理想啊，不知道这位同学有没有看懂，如果他看懂的话，希望啊 call 于老师啊，于老师帮你远程，如果没看懂的话， ok， 就 到这里了。
粉丝1.5万获赞5.8万
相关视频
07:19查看AI文稿AI文稿大家好，我是田超，这期的视频呢，给大家讲解一下博士钣金的一个制东注图啊，要求是选项显示设字，这里仍旧去 使用的。好，我们先出一个公证读吧，用擦键除的啊。 好，我们打开自动出图，幺幺九选项显示设置。呃，显示设置呢？这里如果你这里打勾的话，就是粗的图的话，就是第三视角啊， 如果不打勾的话就是第一视角，像我这里不打勾的话就是第一视角啊。呃，如果是这个模型，然后下面这一个，如果这个模型已经出过工程图的话，就说你在装配体里面，你跟出过工程图的话，呃，这里就打勾， 这样他就不会出现重复了，因为他存在了吗？存在时他会跳过，对吧？好，这里三四图显示此显示切边。很多人不理解这个什么概念啊？什么是切边？ 呃，我们刷新一下显示车笔切边。好，我这里拖一个走势图出来啊，走势图就是走势图，像这样子显示切边文，鼠标 右键点一下它，这里有一个切边，对吧？这里有一个切边可见，有一个切边不可见，看到没有？不可见的情况下，就说我们这条线已经是不可是看不见的，对吧？这里是什么东西我们是看不懂的，所以就是 这里看到没有这些的一些功能啊，就是输入过自带的一些设置，就是大家还需要懂的啊。 切边太待设，就是刚才我们所说的要就是包括隐藏实体， 隐藏实体呢？就是在你设计素里面就说有一个，比如说是，呃，这里有一个多实体，对吧？我们这里把它隐藏了，稍微隐藏掉它，这样子就说它我也会给你弄出来，这样 抛式解面，你要这里一个抛式图了，一个标识了一个距离，这里默认是这么多，什么是抛式图呢？呃，我们 把这个四图删除掉啊，先删除掉，我们做一个标准的一个三四图。 好，我们这里有，我们刚才是打勾的吗？应该存在的，对吧？我们出一个标准山势图这样子 选项， 这里抛式图啊，就是我们所搜索自带的这一个啊，就是抛式图，看到没有？这里有一个 a 抛式图， b 的 一个抛式图啊，这里的一个距离呢？相对于是这里的一个距离啊， 然后这里自动选择三四图中最大的为主示图，就是最大的以一个面为主示图啊，这里怕我们， 因为到时候你这里设置了一个固定面为重图，重面的话这里的话也没必要打勾，你打勾也行， 显示草图，你不打勾的话折隐藏啊，也就是说在工程图这眼睛啊，就是这看到没有，这里有一个草图啊，就显示这里 强字隐藏所有设置数的草图， 也就是说你在设计术里面这些草图特征啊，显示出来的话，那你就全部就是强制给你 隐藏，到时候你出工程图的时候就不会有那么多草图线，对吧？ 选将，然后这里的一个比例嘛，就是大家默认打勾吧，这些样式啊，样式很多人估计还是不懂的，我们这里给他讲解一下吧。 样式，什么式的样式？看到没有？这里这里有一个一二三四五，对吧？大家可以进行去演示一下啊，就说看到没有？这里 这里一些选项样式啊，它是对应，在这里看到没有， 第一个摇，第二个隐藏线，可见摇就是线框图，摇上色，上色带边线，就是这些样式哈。 输出设置，就说你出完图之后呢，它会给你自动保存一个 c a， d 格式， d， f， d， w g 文件的一个格式，还有 pdf 格式，你打勾的话，它是会默认给你保存一份出来的啊。 然后达标设置的话，大家可以看一下我们的一个排版展开这一个教程啊， 试图做事的话，我们会逐一讲解这个，单独会列出一个课程给大家讲解一下它。好，这期的视频就到这里了啊，谢谢大家。
628博士钣金
03:30查看AI文稿AI文稿呃，好，你先，你先演示一下你的问题。呃，我之前是这样的，之前是这个。哎呀， 我之前不是勾了这个嘛。嗯，然后呢？它那个转出去你就用这个刷的话怎么刷？刷不过去必须用这个或者改这个 啊？对，对啊。呃，你比如说你用用当前配置这个随便改个随便改个材质啊 随便改个材质，你这里出功能图它不是不会改吗？对吧？对，但这但是那个那个快速注是会改啊。对，呃，重重新出 啊，我给你再改吧， 当前配置我给它改一下二十 它不就改了嘛。哈，我告诉你这个原理告诉你这个原理。嗯，首先它是有 配置属性，你看一下这里自定义属性， 它这里不是材质改了吗？对不对啊？对啊，设计书里面如果勾选出当年配置的话， s u s u s 二零一， 它这里不还是改了吗？对不对？对，呃，你，但是你要进入这个配置里面看，你看它这里的材质 哦，看到没有哦？呃，它这里没有改，包括你的设计数也没有改，它是它是有这个选项的，因为它本身也有这个选项 哦。呃，配置看到没有？它本身也有有此配置和所有配置这个选项哦。呃呃，我们这个插件当然当然也会有这个选项，所以你得要勾选所有配置这个 这个就是有时候是怎么出来呢？就是它一开始你没有出图的时候这个配置是没有的，是吧？啊？对，没出图可以那啥，但是你，但是你只要出了图， 只要你出了图之后啊，你再回到这里它就会自动给你 加个展开配置，看到没有？嗯啊，加个展开配置，然后你出了图了之后，然后你不是发现材质不对，不是改了材质吗？对不对？但是，但是，但是你，你只改了这个配置的材质， 如果你勾选这个只改了配这个配置材质，这个配置材质没有改，所以它就会出现不同的情况，知道吧？啊，明白明白了，它就是有有两，有两个那个选项。嗯，你要么勾选所有配置，要么就是。呃，你 就材质不要出错，就是就正确的材质啥再出图它也是可以的。好吧，那应该是之前，之前是应该是默认勾了那个下个下面那一个，后面不知道是怎么搞成上面那个，所以说一直都搞不了，然后问了好几个 都摸不清楚。啊。你勾选这个所有才啊，所有配就行了，好吧。嗯嗯，好好。嗯，好，谢谢啊。嗯，没事。嗯，拜拜。
100SW小衡
01:37查看AI文稿AI文稿哈喽，大家好，我是天创，很多人问我这图纸效果怎么出，今天天创教你，我们回到零件环境模型，把金件平板模式做个配置， 做好了配置点击回默认，然后我们新建工程图， 把比例调整一下， 这时我们在这个视图做一个交替视图，选择我们刚刚添加的配置， 如果大家想要工程图模板的，可以到我们官方群进行下载。
222博士钣金
01:48查看AI文稿AI文稿大家好，我是刘一，今天我讲解一下我们钣金出图具体要出哪一些图纸，就是钣金的一整套图。 第一下料图，也就是激光切割图，下料图需要注明名称、图号、版号及数量，这些信息是必须要有的。 第二，折弯图，就是给折弯弓看的图，需要表达清楚折弯方向和尺寸，最好放一个平板形式，也就是它的一个展开图，方便折弯弓去找这个零件。 记住，出图是以第一视角去出图，如果这个零件上有标准件或者公牙成孔等等，还必须表达清楚型号、数量及方向等等，或者其他的一些要求。 第三，嗯，焊接图。给焊工看的图，需要表达出每个零件的焊接方向及道边尺寸和焊接要求等等，多用一些抛面式图，能够更好的表达出内部的一些焊接零件。 第四，嗯，装配图，给装配工看的图，需要表达出每个零件的装配位置。嗯，装配要求多用一些着色图，能够看的更直观。 第五，报表就是明细表，每个公司要求出的报表不一样，有的就是统计所有的标准件， 有的是统计所有拆解的钣金件，就是报表，这种情况呢要根据你所在的这个公司来定。以上就是我讲的钣金出图，我们常用的也就是常出的一些图纸。
527刘一钣金
01:23查看AI文稿AI文稿后台好多粉丝一直在问工程图里边的属性链接是怎么做的，今天给大家分享一下它的实操方法。在这里边我们去点击注解，点击注试，点击完成之后，我们可以先写一个名字，比如写零件名称， 放大一点双引号，然后在注解的属性面板中我们找到链接到属性，点击一下会弹出这样一个弹窗，选择第二个 此处发现的模型，我们选择图纸中指定的工程图示图，然后选择名称，名称这里边我们去找到我们零件里边自定义的那个名称，我们这里选择零件名称，点击确定这个他就自动的去带过来了。那接下来我们还可以去写，直接点击回车 到下一行。如果我们写材质冒号，再点击链接到属性，和上次的操作步骤是一样的，只不过说我们的零件名称选择的不一样，这里边我们去下拉，找到我们的材质，点击确定， 这里边显示的材质未指定，是因为你在零件图里边没有去给他做材质的配置，如果我们设定了以后，他自动的会带出来的。下面你还要再添加什么，你直接去添加就行了。 好的钣金设计不是把图画出来，而是让它能够生产出来，想系统学钣金拆图的可以评论区扣学习，我发你课程大纲，有钣金件想要加工的可以直接私信发图。

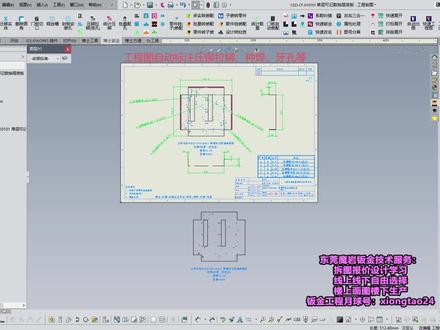

08:44查看AI文稿AI文稿这都二零二六年了，怎么还有钣金工程师不会用钣金自动标注这些压卯重焊公牙的这些孔啊？ 好，兄弟们好，我是摩耶雄公，我们录个视频给兄弟们讲解一下啊。呃，看到我当前这个盒子上面有很多这些压卯的啊，一点零的板，我们用钣金自动标注，给它演示一下怎么来搞这种啊，一百多一点零的板啊，一整个折弯。 我们先前反复给兄弟们讲过啊，这个你想用脖子钣金的工程图自动标注这些压卯的啊，重焊的和这些公牙的 啊，呃，尤其是这种压卯的，你必须要用脖子钣金的压卯，那么底孔和压卯那么牙孔啊和这个重焊的啊啊，用它这个工具 啊画出来的这些压卯的中焊的，他才能自动标注啊，公牙的除外。公牙的不管你有没有参数，不管你是不是用呃， solidworks 里面的 异形孔下的，还是孔系列啊，哪怕是没有参数的，自己用的拉伸切除，只要是牙的底孔，他一样的自动标注啊。这些压卯的，不管你是啊去参数的还是自己拉伸切除的 啊，还是这种 stp 进来的，它都没法自动标注，你必须要用它的这个，那么要么底孔合一，那么要么哑口，它会自动标注啊，我们来看一下，那么我们要把它改掉啊，它可能这底孔线不对的。呃，那么五的 啊六，那我们把它删掉，快速把它改。呃 啊，他会自动把底孔改掉的，那我们把这个六的呢改成鸭毛 m 五的鸭毛螺母 好。呃，再看这个啊，这个绿色的，看一下是多大的孔，我来改掉。 六点三五，我们可以看到刚才我们这个他已经帮我改过来了啊，你看这个底孔，他会帮我自动改过来的，你看他会自动帮我改过来的， 那么这个我们看一下，这个是六点五 m 五的亚马龙啊，这客户呢，画图画的比较乱啊， 删掉，还有一个 重新来一下啊，看一下这些孔啊，这是六点三五的点，它六点三五 m 鸭毛绒啊， ok， 那 么现在呢，它这个图上呢？呃，没有参数的这些啊，铆钉，铆柱呢， 毛母的，我们就把它用改成，把它删掉了，改成用脖子板筋的这个亚麻。那么底孔啊，重新给他画的这些啊，并且这是有参数的啊，我改这个孔它会跟着改的好，那么搞好之后呢，我们再点到这个设置 啊，折弯标注，这我们先说外侧啊，统一标外侧，外侧啊，标志板后看你自己需要啊，大圆弧，大约二十的为大圆弧啊，标注有弧长半径，标注外形啊，圆孔啊，最主要的是圆孔， 这个同心圆内外接标就是成头的啊啊，成头孔的，你可以把它打勾，并且放到哪一个图层。 那么什么叫普通孔呢？我们来给大家解释一下，矢图上指定的圆孔，也就说你这个模型上只要孔的大小是含有这个表格上面的，对应这个表格上面，那么它会自动给你带出这些公牙的 啊，带出这些标注内容啊，那么什么叫矢图上非指定的圆孔 啊？就是说我这个模型上面孔的大小没这个表格上面没有啊，你这不打勾它也就不会自动标注啊，非指定普通孔显示在孔表中啊，按那个 solo， 呃，非指定普通孔，按 solo 标注 啊，就是会加那些什么贯穿呢？加那些字啊，打勾吧，非指定普通孔，行啊，不需要。好，那么这个压某呃，字面识别，压某 正凸反凸，那么我们要知道啊，这个，呃如果说是正凸的话，他其实压卯是在反面压的，知道吧，那么这个表达很准确。正凸，这个也凸在哪个面啊？表达很准确。成孔孔表，要不要加？孔表加一个吧 啊，附加到定位点代号显示代号偏移啊，这个都可以。 呃腰孔标注，这就不需要了。好，那么我们再点开自动出图，找到显示，找到这里面，呃，在哪里呢？我们可以找到这个指定呃，拉某压某重焊孔，这我们也可以把它改个，呃 颜色，改个图层啊，比如说，注意啊，这个要对应这个类型规格要对应你这里面的， 对应这上面的规格啊，内容一个字不能多，一个字不能少啊，自动出图，点它点这个，比如说我们来搞一个吧，叫 m 四，呃，类型是压马路 规格。 m 四啊，呃，你想把它搞哪一个图层呢？比如说我就叫压马 羊毛图层啊，那么颜色啊，颜色你按照自己来，比如说二五五啊，逗号啊，一百二十五啊，逗号，呃，二十五，随便啊，它会自动给你。呃，看一下啊， 这逗号呢，看一下是不是格式不对。 二五五，逗号零，逗号二五五啊，导出这个 保存啊，再给导入一下啊，那么这是有颜色的，比如就这个颜色， ok 啊，设置好了之后呢，我们知道这个，呃，要在这多时的改这个 啊，多实体单板筋，按照单板筋处理，哎，就是我这些压卯的和这个是板筋呢，它属于多实体啊，那么这个压卯是不需要单独出图的，所以叫排除非板筋实体，每个实体逐一出图啊。 ok， 呃，然后在这些标注啊，主图孔标注啊，这打勾，呃，折弯标注啊，这， ok， 三组自动标注啊，单色钣金第一视角啊，这个试图注视啊，等等啊，这里很多内容啊，我们要系统学一下，不然的话这个很难的啊。 ok， 你 可以点击这个自动出图，接下来呢就是个喝茶的时间啊， 啊，你看相当的丝滑，看到没有，是不是啊？相当丝滑，我们可以打开看一下这个工程图， 是不是啊？相当丝滑，我们先前也做好了图层印刷的啊，这个因为时间关系，这个图层印刷的，呃，大家可以去，呃，我来上面找一下，我也有详细讲这个图层印刷的制作过程。呃，大家可以自己去翻一翻，找一找 啊，是不是啊？对啊，相当的详细，是不是啊？来看这下面啊，你看自动帮我，是不是帮我搞到了这个图层呢？压锚图层，大家可以看到，这，是不是啊？压锚图层。
04:59查看AI文稿AI文稿钣金插件是真的能帮助大家提高效率的，大家放心啊，我没有掐饭，因为我没拿到代理，人家瞧不上我，当然大家有意向的话可以让我统计一下，到时候用数量撬开他的嘴。今天以这份图纸为例， 带大家把这个插件出图的过程走一遍，因为我出视频教程没那么快。嗯，大家先按照这个步骤走一遍，大家自己也可以先去设置一下，先去抖一遍，到时候再可以关注我，等到我的教程，然后看看有没有可以相互学习的地方。好，那就通过这份图纸来讲解吧。 先属性处理，把它，把我们定义好的属性给它写进去，这有个写入属性，先参考我这个配置，大家先看一下我的详细，先不讲，然后选择当前模型，全部选中，开始写入 好，写好了，然后第二步就是如果你这边需要图号分离，你也可以用这个图号分离一样的操作，但是我这里就不图号分离了，没必要。然后就是设置材质前面一样的操作，他这边自带有啊，我们选择冷藏，太阳板就冷板嘛，写进去， 然后再来统计数量，真的，这个统计数量神迹以前数数量一个个数太费劲。 数量统计好，然后就是工程图模板，嗯，如果有的话直接导入进去了，我这边设置好了，直接导入进去就可以了，直接选中所有，然后点开始， 我自己用了两分钟啊，两分十七秒，把这七张图纸给它处理好，但是我电脑在家里，那台电脑太差了，速度会慢一些。然后我们看一下这个图纸出的情况， 装配图啊，装配图这边简单试一下就可以了， 大家不要觉得我尺寸比较少啊，其实其实这个简单东西是没问题的，而且我每一个零件上对应都有卡槽的，他直接对着卡槽去看就行了，像这些尺寸只要对着卡槽他不会很多， 从位置稍微要调整一下，其他的基本上不用调整个看一下这个出图的情况。为什么要孔标注？因为有些人他是有鸭毛什么的，我就带了这个孔标注，但他有些人这个插件他会乱飞， 这也不算是给他给我们做的图纸检查一遍，因为插件也没有那么滞，稍微给他调整一下就可以， 尺寸微调一下就可以了，我这边没有过多去调节。还有这里大家可能看到我工序没有去设置它，用一个吧， 比如说这这这个这个零件你需要设置它的一道，比如激光这弯，这弯，这弯 先暂时先这样，然后更新一下属性。嗯，前面有一个表面处理，我这边也没有写表面处理的颜色，也通过通过这个属性处理的，可以表面的，比如说你如果颜色都是一样的话，你直接就是把这所有颜色进去对准黑上， 然后全部给它黑上。 嗯，看看几个吧，不注意看，这个是我加了单独加了工序的，看这边工序已经显现了，然后刚刚我们批量增加的这个黑茶也出现了表面处理，因为我们底下没有加表面处理，其实这个是焊接的一个散件，我们只需要在焊接头上给它标明是黑茶就可以。这边我们展开图，其实也可以放在顶上 或者是其他位置可以设置的，这要第五式图，第五式图的话在这里面也可以设置给它打开。那你也可以在第四式，第四式图放在右下角去，我这里是没有打开的，我这里直接用的是排版展开，直接把全部选中，直接让它排版下掉就可以了。 这边下调图它也已经出来了，我这边打标是因为我这个客户需要指纹打标啊，大家不需要的话也可以把这个打标先关掉。好，然后我们最后一步就是把它转成那个 cd 图就可以了， 转好了咱们可以打开一份看一下。 ok， 就 这样。然后下调图 这边也都弄好了，下了头就好，再来一会有点 bug， 把它删掉。 ok， 今天就到这里。
569邓板筋（青舟设计工作室）
00:54查看AI文稿AI文稿这方板折好后缝隙大，还顶边，其实就是因为板与板的拼接有一个板厚的干涉，我们看他的一个展开图， 你看这也没有开示范槽，也没有做退让，其实在这里开个示范槽，然后这边退下去，这边包过来，缝隙就不会太大了。我们先复制一个双洁面造型， ceo 不， 然后 t r 打断这些封口，它不锈钢面在外面的，所以我们把外面这两条线改为红色，然后 h t 唤醒红豆插件，只刨一面，选三零四，然后刨于零点四双洁面展开 示范槽，他的版后是零点八五，那输入零点八五，原示范槽横截面退让，然后开始宽选这个双洁面造型空格一下，那原示范槽做了一个退让，这些数都是已经扣好的，然后这些线就是袍朝线四十五度平角，这个方法的展开图就搞定了。
04:11查看AI文稿AI文稿今天给大家讲一下工程图的问题，因为这个问题最近很多新手在问， 首先看一下工程图里面的设置，他这里是有几种模式可以选的，一个是标准三式图， 一个是三视图，主视图展开，这里也有铺视图的，现在我分别给大家演示一下下面这些第五视图和第四视图，这个第四视图可以为轴侧图或者是未展开图，一般来讲的话第四视图为轴侧图，第五视图的话， 大部分都喜欢把它放成展开图，可以根据个人习惯去调整。我现在先以标准三式图 不要把这些 pose 图勾上，给大家演示一下它出图效果。大家也可以参照我这个设置。我先演示一下这个设置， 可以看到它这里就是一个标准的三视图，没有任何的 pod。 我们再换一种方式 把这个勾上，然后把这两个 pose 图勾上， 因为我现在演示，我就把这个 工程图存在时跳把它取消掉。你们如果是平时需要出了图的，不想要他再出，就把它勾上就可以了， 可以看到它是这样，出来之后这边就是折弯图，然后这样的画方便折弯的去识别视图。 还有一种模式是主视图展开，两边围折， 现在我再给大家演示一下主视图为展开图，如果不勾上这两个 pos 图的话是怎么样的呢？ 可以看到它这个主视图是展开，旁边为折弯视图，但是折弯视图是没有 po 的，如果需要 po 的话，就把强制 po 视图和智能 po 视图给它勾上，把这两个勾上就可以了，再给大家演示一下， 这样就可以显示他旁边主视图是展开视图，然后旁边为 post 图，为清晰的折弯 视图。现在大家都比较喜欢这种，但是这种的话如果中间这里是空的，因为它是插件，是默认坡，中间就会中间有这种空的地方 就会出现这种。这样就需要你去 c 里面给它调整一下，或者是你把这个隐藏式图给它显示出来， 然后把透视图的这个线条给他拉一下，拉下过后重建一下，这样就可以了，再把它隐藏回去，隐藏的话需要在这边去隐藏， 点击否就可以了。 ok， 这就是出工程图的集中模式，大家需要哪种模式 自行去设置调整，哦哦哦哦哦哦。
430SW锅盖妹
09:31查看AI文稿AI文稿今天讲解一个模型修复的案例，看到这个模型啊，先给大家看一下这个问题在哪里，主要就是板厚不一致，不管是这个这条边，你看他直接就是差不多就是尖角了。 然后呢就是其他地方，比如大面积是三点零，然后有些地方他的厚度是二点五，测量厚度在这个右下角，我们选两个面就可以查看，包括这个圆弧，这也是二点五， 只要是修复这些地方，然后对他一个拆分啊，还有一些我对这个模型上的使用的一些小技巧。那么一开始我先展示下我的思路， 先是呢这个这个零件给他确认是不是一个对称键，我们可以用这个软件自带一个对称检查，确认他是对称以后给他分割掉，不管或者是切除掉都可以。我们只要先拆除这一边， 那我们拆除完以后最终一镜像，那所有的这个工作只要重复一边就可以了。但这么做的前提就是保正，确保这个模型是对称的，左右对称啊，保留完一边以后呢，我们就是对它一个模型的修复啊，然后给它恢复好，恢复完以后呢，我们再对它进行一个分割， 这边我用的是一个草图分割，我觉得这种模型你用草图分割更好用，分割完以后再就是给它转钣金，最后两边一定相一组合就可以了。好，那我现在开始详细的讲解， 我给它删掉，我们为了提高效率，选择了这个对称的一个方法，前提就是确保这个模型是对称的，我们可以用这个软件自带一个对称检查，我是提到这，如果找不到的话，大家可以到这个工具里面找到，这里有个对称检查， 选择他的一个对称面，而我们以中间这个基本面为对称面作为基准，然后我们点中这个对称检查，选择这个面的颜色，大家可以自己去设定啊，然后对他一个检查， 那绿色的部分呢？我们就不用看了，绿色就是对称面，不看独特面，就是相当于这两边的面有都都不一样，他显示的看在哪，我们选中他， 我选中这个面啊，他提示这个不一样的面在这，因为他在建模的时候肯定是两边没切好，所以这个不对称我们直接就可以忽略。对称面也不看，我们主要看这个非对称面， 他非对这面显示了两种，一种是切除面，这个切除面的不一样就代表的是这两边要么左边切除了一个孔，右边没切，很显然这两边没有这种情况。那还有一种情况呢，就是，呃，这个切除的深度不一样，我们可以看一下 这边，这里显示的深度是零点四六， 右边是零点四七，很小的一个差别啊，这个模型建模肯定是有一些问题的，那下面圆弧也是一个道理，我这边就不展开讲了， 这消除面其实很好的，就是他切除的程度不一样嘛，看我们这些地方就可以给他作为一个镜像。 还有一种我们可以粗略的再看一遍，就是用这个自动分割对称，他给你分割完，然后左右对调了一下，可以通过这个颜色的区别看一下， 这可能会更直观一点，就是颜色不一样的地方，相当于他这个模型就是不对称的地方，其实他都是一个一些微小的细节上的不一样，建模建的不好。 好，这是对称检查的一个用用法。那当我们确定他是对称的情况下，那么就可以对他一个我自己用分割，就是我去掉一边 给它切掉，咱也可以用直接用拉伸切除啊，直接切掉我分割下来，分割下来，然后我们两边我们保哪一面呢？正面看它这边是个尖角，我觉得不太合适，我们直接用这边会更好一点，到时候我们处理模型的也会减少一定的工作量，那我们再用删除把这边去掉，我们现在只要操作这一边就行了。 好，那我们现在就开始来对他进行一些修复，主要就是一个版厚不一致的情况，这里边角比较多来看，这个比较复杂， 如果我们这边用去等距的话是不好用的。就比如说我把这个面再偏上零点五，他一点反应都没有，因为他这个面相对来说比较复杂，那我们用特殊手段去给他处理掉，这里我直接就是用这个拉伸切除， 我把这种方法称为破坏性修复，就我们可以用圆，为什么是用圆呢？因为用圆他最终修复的面，只要到时候只要点一个就行了，我们给它往下就贯穿吧。 切的时候我们注意啊，不要切的太大了，就切在原来的造型的边界线上，如果你切到这边来以后，他一个修复面他尖角就到这来了，所以我们不能超出他原有的形状的一个边线，不能超到这个拐角这里来， 这边切掉，然后这边我们需要对他一个圆角线进行删除， 删掉，删掉圆角，然后呢就是确认我们把这些圆角删掉，这个圆角肯定实际折弯，不会再去用一个圆弧去做，正常的一个 r 角就可以。然后我们就是要确定哪些是板厚不足的，就这边我们也能看到的，就是一二， 这边我们再看一下，确认交界，这次也是二点五，这也是二点五，都是啊啊，这些侧边这个交界地方都是二点五，我们都要对他进行一个修复， 这用移动面，我们直接偏移上零点五就可以了。把选中这些版号不够的面对它进行修复好，打勾，这边多选了一个面去掉， 现在板厚都已经修复完了，那我们最后就是要把这个角给它修复一下，选中这个删除面。好，这样他这个边角就连接上了，不用再去删除面啊。然后对他这些边边角角，特别是交接的地方进行一个个小面上去修复， 那么修复到这一步以后，我们就可以对它进行分割了。分割的话我这边觉得这个槽度分割更合适。先确定我们要怎么分割，我的思路是把这俩变为一个键拆下来，这俩分割为一个键拆下来 这个单独一个键，但你也可以把这俩连起来，它接这个焊接长度也就二十八，也无所谓。那么拆分的思路有了，那我们就是要把这个各个面上做基本面，直接转换实体引用 啊。好，这个面先完成，我们建两个草图，选中这个面转换实体引用。好，那么选中这两个草图以后，我们直接对它进行切除 啊，得单一选两个同时选，切的还不好，我们先一个个来吧，切一个面，然后把这个切除下来，我们再选择三十五这个草图，再对它进行分割，面就可以不选了。好，对它进行一个组合， 这个角就完成了，我们直接给它隐藏掉，那么现在到这个拐角，我们把把这个平板直接分下来吧，完成一个，直接隐藏掉一个。好在最后只要再拆这条边，一样的方法，转换式的应用这个面，我们再拆这个面， 那么继续分割分割，切这个边隐藏掉，然后这可以不隐藏分割，然后再选中上面这个插图，再分割他俩给他组合起来。 好，那么所有的模型已经拆分完毕，拆分完了以后呢，就对他进行一个转摆筋的操作。 这种如果没有很多的一些钣金特征啊，或者一些成孔啊，压卯啊，我们其实因为它本身就是一个修复面，我们保不齐哪个地方，比如说面稍微少少一点，我们也测量不出来，所以这里推荐用的是转换到钣金这个圆弧，直接就采集它，当我们要到这个小的这个 啊，小的这个折弯这里，如果直接再点的话，因为他默认用了上面这个阿胶，我们把这个阿胶改一下，我们改到一半，因为我对应是一半的 k 因子在用啊，咱们根据自己情况来 好扫扫，选了没转换成功，我们换底下去试一下，底下可以，我们把 r 角改一下，这个一点五就可以了， 把这两条线给捕捉上，好，转换好，但发现这个间隙有点大怎么办？我们编辑特征这里有个间隙啊，可以把这里缩小一点，我们改到零点五，那这个间隙就比较小， 那剩下三个就比较简单了，我们挨个再转一下吧， 转好以后先边边角角，到时候自己还要细节上再修一下，这边就不细讲了。然后最后的话，我们就是对他进行一个镜像， 我们选择镜像的实体先不要合并啊，我们打勾，我们只需要把他俩合并就行了， 看下最主要的这个啊，展开没问题。好，那么本期视频就分享到这里，希望能帮助到大家。
01:51查看AI文稿AI文稿这两天已经有两三个人问我这个第五式图或者是拍板展开里面这个打标线的颜色是怎么设置的？大家看到我这个模型，这道是向下折，上下两个是向上折，我这边给他设置的颜色是红色，然后他是打标线，这个我设置的是黑色， 是割穿线，因为向下折到反面去，他这个打标线肯定是看不到的，所所以用的是这个两毫米的一个割穿线啊，有人也是用的圆形，都可以设置。那我们现在要来给大家演示怎么设置。我们找到这个博士板筋，这里有个排版展开选项，这里找到图层颜色， 那么向上这是红色，那我给它改成粉红色吧，然后向下折完，我们给它改成绿色， 正常这已经设置好了，但是如果你在工程图模板里面没有那两个图层的话，你可以用这个一键同步到工程图模板里，这样就会生成两个图层，但是我这里面已经有这两个图层了，我已经保存过工程图模板，我这就不设置了。 然后我们可以再找到这个折弯标线这里，把这个线段把它加长一点，方便查看。我这边一个三十一个十的长度。好设置好，我们再用这个快速功能图看一下。 其实用这个排版展开也是一样啊，因为排版展开的设置和自动公处理的第五十图的设置它是同步的， 那么这设置完了，我们可以另存出来看一下效果吧，另存一个给它覆盖掉电视，这不管它好，我们看下这个打标出来的效果， 看一下这就是洋红色和绿色，其他颜色或者是形状都可以在这个板下料这里选择，比如说你要圆，是吧？你颜色、图层名称都可以改，那么本期视频就到这里，希望能帮助到大家。
