电池生产中cvd是什么意思
粉丝250获赞681
相关视频
00:48查看AI文稿AI文稿cvd， 又名化学气象沉积，是芯片厂中制造金属戒指半导体薄膜的常用手段。 cvd 是将一种或数种反应气体在高温或等离子的条件下激活，在衬底表面发生化学反应， 沉积出所需固体薄膜，而多余的气态副产物被抽出。反应枪式。 cvd 的种类很多，根据反应条件的不同 又分为长压 cbd、 低压 cbd、 等离子体增强 cbd 高密度等离子体 cbd 金属有机化合物 cbd 和原子层沉积等。 cbd 生长的薄膜纯度更高，性能更好，是芯片制造必不可少的工具之一。
1757Tom聊芯片智造
01:02查看AI文稿AI文稿薄膜沉积是在半导体的主要衬底材料上镀一层膜，这层膜可以有各种各样的材料，比如绝缘化合物、二氧化硅、半导体多金硅、金属铜等。用来镀膜的这个设备就叫薄膜沉积设备。 lpcvd 是指低压力化学气箱沉积， 用加热的方式在低压条件下使气态化合物在机片表面反应，并电机形成稳定固体保姆。 lpcvd 设备主要由温控系统、使用管进出租装置、真空和压力控制系统、流量及温度控制系统、安全保护系统、 计算机控制等部分组成。 l、 p、 c、 v、 d 具备较佳的阶梯覆盖能力，很好的组成成分和结构控制，很高的沉积速率及输出量，大大降低了颗粒污染源。广泛运用于踏宽 电池的趴了一层制造 l、 p、 c、 vd， 可一站式完成遂川氧化层和趴了一层的制备。热氧和电机趴了一层两个工艺二合一，能够大幅提高产能，降低设备成本。
44点亮碳中和
01:34查看AI文稿AI文稿pvd 和 cvd 到底有什么区别？化学气象沉积与物理气象沉积，他们的区别又在哪里？化学气象沉积主要是指 cvd 的方法。 含有涂层材料的元素的反应戒指在较低的温度下气化，然后送入高温的反应时，以弓箭的表面接触，产生高温的化学反应，吸出的合金或金属以及其化合物沉积于弓箭表面形成涂层，这就是 cvd 法。 cvd 法的主要特点，一可以沉积各种金泰或非金泰的无机薄膜材料。二纯度高，机体的结合力强。三 沉积层致密，气孔极少。四精度性好，设备及工艺简单。五反应温度较高。它的应用在 钢铁印制合金有色金属无机非金属等材料表面。具备各种用途的薄膜主要是洁颜体薄膜半导体薄膜导体及超导体的薄膜以及耐属性的薄膜。 物理气象沉积气态物质在弓箭表面直接沉积或成固态薄膜的过程成 pvd 的方法有三种，基本的方法分别是真空真度建设镀膜和离子度。 它的应用主要是耐磨的涂层，耐热的涂层，耐时的涂层，润滑涂层功能涂层装饰涂层等。我是老孟，关注我，一起为中国的制造点赞！
789老孟说制造

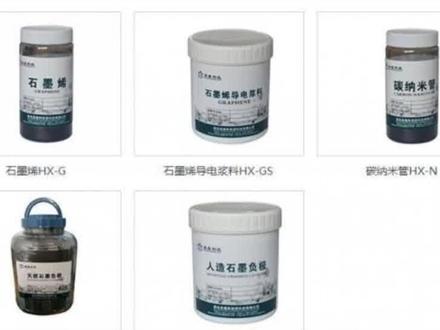

02:03查看AI文稿AI文稿cbd 法产导电将料一粉底制备催化剂控制碳管导电性搭配生产工艺决定品质。碳纳米管是点线接触的导电机制，进场比越大的单碳纳米管形成的导电网络越多，导电性能越好。不同的催化剂能催化出进场比不同的碳纳米管。 催化剂包括铁细、骨细、涅细的选择制备技术和结构。催化剂和生产工艺搭配决定量产。碳管均一化和高纯度。品质。二、粉体纯化纯度是锂电用导电及关键指标。 碳管粗粉若不进行纯化，其含有过量的金属离子，会造成电池短路。纯化一般为高温氧化和酸化两个步骤。高温氧化碳纳米管与高温空气发生氧化反应，将碳管含有的杂碳氧化成二氧 化碳，去除无定型弹碳杂质酸化，用酸溶液去除碳管表面残留的催化剂等金属杂质。三、 浆料分散保证产品导电性碳钠米管粉体由于范德华力大，容易团聚，因此碳管企业以浆料形式售出纯化粉碎后得到的碳钠米管粉体和分散剂溶剂混合溶解分散研磨，最后得到碳钠米管浆体。 碳纳米管粉体在浆料中的分散性将直接影响导电性。分散方案需时间和经验沉淀。分散方案涉及分散设备的选取、采购、分散剂的使用、 分散时间长短等多因素。选取国内企业的分散设备以进口日韩为主，价格昂贵。且筛选设备匹配分散方案号时，以三顺纳米木头项目为例，据招股 说明书披露，一万吨产能碳管导电浆料计划购入三十台，单价一百一十万元研磨机共计三千三百万元，折合单吨三千三百元分散设备摊销。天籁科技的一种分散剂，是通过 由据弥爱与环氧树脂之辈得到的青岛浩星自主研发出乙烯和丙烯酰胺共聚物的分散剂。感谢收看！
24国环电池科技
01:59查看AI文稿AI文稿硅片之后呢，光复产业的下一个环节就到了中油的电池片和组建的环节。电池片主要是硅片经过清洗阵容，清洗掉硅片表面的机械损伤和金属杂质等，再经过零扩散或膨扩散形成导电的关键体应结， 然后再经过帕克法镀膜以及丝网印刷烧结后，电池片就完成了制备过程。电池片呢，分为 n 型电池片和 p 型电池片， 主要的区别呢，在于导电方式的不同和掺杂的元素不同。 p 型电池片呢，包括 bsf 电池、 park 电池。 n 型电池片包括 top corn 电池，也是 jt 电池和 ac 电池等。 sf 电池的产线呢，稍作调整可以切换到 park 产线，而 top coin 产线呢，可以由 park 和 part 产线调整二百。但 hjt 电池的产线呢，与现有设备都不兼用。 hbc 电池技术呢，由 ipc 技术吸收了 hjt 电池的 hgt 的非晶硅盾化技术而来。现阶段呢，电池技术呢，主要还是以 park 技术为主，市场占比在百分之九十以上。但由于 p 型的 park 电池已经破尽效率，天华版效率已经被推高至百分之二十四点零六，马上接近百分之二十四点五的极限效率。 而 n 型电池效率的天花板较高，电池工艺和效率提升明显加快，未来转换效率的提升空间还是很大的。 根据 cpia 预测，二零三零年 n 型电池的试战率或将达到百分之五十六左右。现阶段， n 型电池片中主流技术为 cop kong 定制和 hjt 零食。 相比于透空电池来说呢， hjt 的工序较少，但 hjt 与目前设备都不兼容，所以其短期成本较高。他们 con 电池的工序复杂，而且技术线路较多，标准化程度低。同时呢，其弱光响应叫 hgt， 相比较低一些，转换效率呢，较低，但 top 过的产线可以从现有的产业改造收集，所以呢，其成本较低。未来到底是哪种技术会占领市场？现在还不好说，要看后续各种技术转换效率的提升和成本的降低。下一期呢，我们将为大家介绍光伏产业的下一个环节，光伏组建。想要了解新能源最新资讯，记得关注新能源办公室哦！
355光伏姐妹花
00:43查看AI文稿AI文稿pvd， 又名物理气象沉积于 cvd 都是芯片制造中常见的制造薄膜的手段。 pvd 是在真空条件下采用物理方法 将材料原表面计划并电力成等离子体，并在晶原表面沉积成薄膜的技术。 pvd 又分为蒸发镀膜、建设镀膜、电弧等离子体镀膜、离子镀膜和分子数外岩等。 与 cvd 相比， pvd 具有加工温度低、薄膜纯度高、附着力好、环境影响小、处理速度快等优点，在芯片制造、光学镀膜、装饰性镀膜中运用十分广泛。
1520Tom聊芯片智造
16:45查看AI文稿AI文稿现在我们开始介绍社拼 p c v d 社 p p c v d 是采用社拼电源进行气态物质源气象沉积的过程。 和直流电源相比，由于它的频率是十三点五六兆赫兹，所以电子和气体分子之间碰撞的几率要大得多， 气体分子的活性高的多，一些高能的粒子的数量高的多，所以它形成磨层的温度可以降低， 一般到二百度到五百度，沉积速率是每小时一个妞到三个妞。窝层的质量好，重复性好， 可以用来沉积碳、淡化肽、碳三淡四等。磨层目前最广泛应用的是沉积太阳能电池中的非晶硅和微晶硅光复膜层 更广泛的应用在平板显示器中沉积薄膜晶体管， 这是用射频 pe c d 生产出来的光伏产品，它在国防、工业和人民的生活中的应用越来越广泛。 下面我们看费劲硅太阳能电池膜的结构。左边这个图就是刚才我们看到的的 太阳能电池版的光伏膜的结构。视力图两端是玻璃，每一层玻璃上都要镀透明导电膜氧化锌。 中间的是两层非晶硅太阳能电池膜的结构， 上边是 p 层非经规层， n 层在 p 层，在微经规层在 n 层。右边这个图进一步表示了这种光复膜的结构， 上面的黄箭头表示的是太阳光。最上面的是前反玻璃，剁了 一层氧化锌透明导电膜，它是用磁控建设镀膜技术。镀膜的 下面是 p 一层挨一层 n 一层， p 二层挨二层 n 二层。这是一个双节结构，是 pinpn 的双节结构，一般的上面 非正规这一层，它的厚度是这样分布的， p 层大约是十五到三十，那里是一个掺棚层， 下边的是 n 层，二十到四十那里是掺零层，中间的艾层厚度是 五百纳米左右，是本蒸层，他是不进行掺杂的，所以呢，这是一个具备半导体膜的一个技术。下面我们来看双节肺晶硅 光伏魔他是怎样具备的，我们重点来看双节最近归光伏魔的成绩过程 采用的是视频 pcvd 技术，真空室的温度二百度左右，首先抽高真空，然后冲入氢气， 清洗真空时再开启射频电源，用射频放电的方式清洗。弓箭下面 就是开始镀膜了。沉积第一层的时候，冲的是氢气、硅丸和乙蓬丸。第二层是稳中层，只通入氢气和硅丸。 第三层是 n 一层，在沉积完了本增层以后，除了通入氢气和硅丸以外，还要通入磷蓝。下面就是 p 二层， 冲入氢气、硅丸和鹏丸，本蒸二层冲入氢气和硅丸， 第二个恩层是冲入氢气硅皖和林宛。在沉积 p 层的时候， 我们通入了棚栏，棚是一个三大元素，所以呢，这是一个掺棚层，它是缺少电子，多了空穴的层。 n 层呢，我们通入的是林兰，林是五架元素，所以呢，趁林以后是多了电子。 这是一个半导体的结构，那么在光的照射下是典型的半导体结构。在太阳光的照射下，屁层和 n 层内可以产生电子队和空穴队，他们克服了内线电厂的作用，多余的空穴被推向 p 层中，电子被推向 n 层中，形成了光生电的电动式。我们在 n 层和 p 层上分别连接引线，就可以得到太阳能电池元件， 多个电池元件组合起来，也就是经过串联或者病联，把他们组合起来以后，就可以成为太阳能电池板， 多个的太阳能电池板把他们的电能集中起来就是一个太阳能发电厂， 由于非金贵的磨层厚度，总起来也就是一个没有。以下 是用金龟做的太阳能电池厚度的百分之一，而且可以在大块的玻璃板、不锈钢板上 全机出非金龟薄膜太阳能电池，可以全机出非金龟光伏膜，这样的话呢成本就大大降低，生产效率大大提高。 所以非金龟薄膜太阳能电池这种制备技术现在发展很快，应用前景是很广泛的。 这是社拼 pcvd 晨七非晶规模太阳能电池的设备， 左边这是卧室生产线，右边的是立式镀膜机， 下面介绍射频 pcvd 技术在制备薄膜经济管液晶平板显示器中应用的情况。这个画面中我们大家看到的 电视机、计算机、手机，他们都是平板显示旗舰， 现在都是在采用国模经济管液晶平板显示技术制作的。现在我们国家可以生产一百一十英寸的超高清电视机，它的简称是 ti ftlcd 平板显示器，下面通过无模晶体管液晶平板显示器的结构来说明它可以在屏幕上显示彩色图像的原理。 左边这个图就是 tft scd 的结构式意图， 大家看他的下边是有一个背光源，上面有两个厚厚的灰色的物质，是下玻璃机板和上玻璃机板， 所以它是由两块大玻璃中间加的一些东西组成的，在玻璃基本上首先都要镀透明导电膜，下面这块基本上还要镀 薄膜。晶体管上面这块基本上要有彩色绿光片，那么中间这个黄的呢，就是液晶， 也就是说这种国模经理管液晶平板显示器的结构有四大部分组成， 第一是背光源，第二是下玻璃板，第三是液晶，第四是上玻璃板。那么他们是怎样发出彩色图像的呢？右边这个图我们给出了液晶的工作原理， 液晶陷于液体和固体之间的物质，当不通电的时候，它呈无规律的排列，是透不了 光的，而当有了电通过以后，他就成下面的有序排列，可以透过光线。 那么怎样使他由无序到有序的排列呢？就是用我们下边这块玻璃上镀的薄膜晶体管， 这个勃勃晶体管是一个三极管，他是开关管，通过三极管可以提供一定的电压来驱动我们月经的旋转。 膜膜晶体管可以给液晶提供不同的电压，使它翻转不同的程度，这样的话呢就可以透过不同的光线，这些光线照射到上面的 绿光片上，就可以发出不同颜色的光。大家看到下面这个图膜晶体管上有很多格子，这就是一个小格，就是一个像素， 一个像素要控制一种颜色发的光的强度，那么上面这个光呢是红绿蓝三级色，一个像素包括三个 子像素，每个子像素它是由一个净体管来控制的，每一个三极管提供不同的电压， 就在不同的颜色上得到不同的光的照射，这三种颜色就可以合成为我们显示器上看到的一个亮点， 他可能是不同的颜色和不同的光的强度，这就是 tftscd 的简单原理， 这是 tft 薄膜晶体管的结构示意图，左边这个图显示的是一个像素的结构，下边是玻璃上面太厚度。多层膜大家可以看到他也有 p 层膜，也有 n 层膜， 他这是一个三极管，那么他 p 层、 n 层和非晶硅层他也是用视频 pe cvd 的方法来制作的。 我们知道他在沉积 p 层的时候，通入的是清气硅丸和乙蓬丸， 沉积分层的时候痛入的是氢气硅丸和磷蓝，也就是说我们要改变不同的气体，就可以治胃出三极管的这三层膜来。所以 薄膜晶体管的制备，他就是用射品 p 系列的技术制备的是多层膜，但是他不像我们镀节能玻璃那样， 镀一层以后再贴附一层，再镀一层，再镀一层。从这个图我们也知道，每一层膜他要在像素里面要占不同的位置， 所以在制备的过程中呢是度一层，我要克制出他所占据的位置。 那么怎么进行呢？最左下方的这个，大家可以看到黑色的带透孔的那个板子就叫模板，他的作用就是把这一层膜他所占的位置 做成这个模板，经过曝光、显影和辅食这样的过程，就可以得到右边的这样一个大规模的聚阵式的集成电路。在这个第一层的基础上，他要再镀第二层膜， 做了第二层膜，又要有第二层膜的膜板，然后在这个电路板上再刻出第二道线，最后我们做出来这个像素可以是有多层膜组成，右上方就是一个像 速的结构的示意图，这每一层膜有每一层膜的功能，最后呢才是我们所需要的 tft 的结构， 那每一个像素点现在有多大呢？是零点二八，或者是再低点，或者再高一点。那么我们现在的 平板显示屏幕的尺寸，像我们手机是手掌大小，电视机、计算机 就更大一些，而电视机呢，现在是尺寸越来越大。现在我们国家可以做到一百一十寸的彩色电视机，它的长度是二五二九毫米， 宽度是两千毫米，他的分辨率可以做到二八四零乘上二幺六零。 那么每一个粪便率的点是由三激素组成的，每一个颜色点就要有一个晶体管， 所以我们如果是这么大的粪便率的话，他的晶体管的数量就应该是他的三倍，我们算一下是相当于两千多万个小的晶体管。在这么大的玻璃上制备出 高清的彩色电视，这个公益难度和设备水平的要求是很高的。首先 我们说他的步气要均匀，才能保证膜的厚度的均匀，还有呢就是这些清洗管的控制电路要很精确， 更需要的是锁度、磨层的质量。每一个像素点就是一个我们的彩色的 显示点，那如果我们的像素点上的膜有针孔或者是断了，那么这个点就不是正常发光，所以对镀膜的工艺要求是非常高的。 所以具备高清晰度的 tft fcd 平板显示器，除了有电气工程师的贡献，还有我们薄膜工作者的贡献。
222真空之家
01:41查看AI文稿AI文稿目前主流的图层有两类，一是化学图层，英文缩写是 cvd。 另外一个是物理图层，英文缩写是 pvd。 cvd 图层是七百到一千多度的高温下发生的化学反应生成，因为温度较高，刀片的机体硬度和强度降低，他的厚度约为五到二十微米甚至更厚， 适合于开发多层厚度涂层具有高耐磨性。涂层硬力表现为拉硬力，易生成裂纹，认口必须做钝化处理，表面较粗糙。 c v d 图层具有较高的耐磨性，对因子合金机体有出色的附着性。 c v d。 图层材质的耐磨性广泛应用于钢件、普通车靴和糖靴，可以通过厚的 c v d 图层确保抗月牙蛙磨损性能。不锈钢普通车靴以及钢件不锈钢注， 附件材料的洗靴材质。对于钻靴， cud 材质通常用于优转的周边刀片。而 pvd 图层在相对较低的温度下形成，一般是四百到六百度。 由于初层温度较低，刀具变形小，机体的硬度强度不降低，任口可不做动画处理。 图层厚度相对较薄，一般是两到五微米，韧口比较锋利。图层硬力表现为压硬力， 表面致密，光洁度比较好。 pvd 图层材质推荐用于既需要切削刃强度，又需要认可锋利的应用场合，以及切削粘性材料的应用场合。 这类应用非常广泛，包括所有整体利息刀和整体钻头，以及用于切槽、螺纹加工和喜鹊的大多数材质都是 pvd 材质。
07:09查看AI文稿AI文稿炼丹技术哪家强？欢迎走进新片场，这里有刺激的化学气体、火热的高温炉管，只不过里面要烧的不是呈现的金丹，而是成膜的金源。 哈喽，大家好，我是教你做芯片的工程师。三圈，好久不见，好像少了点什么。之前的视频我们讲解了芯片的光刻与刻时，这两者相结合就是一套精准的刀法，能给精元做精细的雕刻。 然而芯片里不只要挖出孔洞和沟草，还要装上各种化合物，外沿多金龟山级金属层导体。那这些多种材料的器件结构是如何在一张光秃秃的龟片上无中生有的呢？ 这就不能只会一套挖坑的刀法，还得跟我学一套填坑的魔法。薄魔成绩首先，什么叫薄魔？ 生活中大家最常用的薄膜有两种，一种用来保鲜，一种用来保险。但是最薄的保鲜膜也有零点零一毫米的厚度，而芯片工程师眼中的薄膜厚度不超过保鲜膜的十分之一。材质从半导体、化合物到金属不等， 这些厚度在刺猬米到纳米机的薄膜，就算你有祖传的贴膜手艺也贴不出来，只能通过物理的方法在经验表面喷上去，或者通过化学的方法在经验表面长出来。这种工艺就是乘机，又叫电机。 其中物理沉积是通过蒸发或建设的方法，主要用来给芯片镀上各种金属膜。我会在以后金属化的部分详细讲解，今天来谈谈另一种用的更多的化学气象沉积。 kimiko viper dab 姿势，简称 cvd 早期的 cvd 工艺 火力十足，流程和原理都与高温氧化和高温扩散的步骤类似，在做 cvd 时，先把硅片放进烧到火热的炉管中，再不断通入特定的化学气体， 比如毅然的硅丸、刺激的氨气，这些气体分子在高温下通过对流及扩散作用与硅片接触并吸附，在其表面产生化学反应，生成固态的目标产物，比如多金硅或淡化硅。 每种固态沉积物的生长模式不尽相同，但通常都会先在龟片表面结成一个个经合，在经历岛状生长，最终连成一片成为薄膜，膜层厚度随着沉积时长而增加。 cbd 是半导体制成中不可或缺的重要工艺，一枚芯片的诞生要经历几十到上百次的 cbd， 因为每次沉积出来的薄膜都有着不同的用途。 像之前提到的淡化硅，材料，硬度高，性质也很稳定，既能用来填充经源上的沟槽与间隙，也能作为芯片上层的动画膜，起到防潮防杂质的作用，保护下层精密的器件电路。 再比如沉积屋这样的金属，用来填充芯片里面的通孔，垂直导通上下金属层。与之相反，有时也沉积二氧化硅这样的绝缘材料，用来隔离不同的介质层。但化学迹象沉积并不是为了造芯片才诞生了技术。 在此之前，作为工业界一种化学镀膜和晶体生长的手段， cbd 就广泛用于光学设备及合成保湿的生产，尤其是用来制造人工钻石，可以大幅降低男性的结婚成本。而在半导体历史上，最早用高温 cvd 搞科技炼丹的是仙童，这是一家 他已经先是的半导体公司，但他曾孕育了半个硅谷，后来的英特尔、 amd 和摩尔定律都是先同公司生下了蛋，当然这是后话。一九六七年正值壮年的先同用 cvd 工艺在单晶硅秤底的晶体管上乘机。多晶硅薄膜。作为山级 常看我视频的小伙伴可能会问，金体管三级是要通电的，用金属材料不香吗？为什么要用导电性较差的多金龟呢？ 回答这个问题，就要说到薄膜沉积的两个关键词，温度和掺杂。硅的导电性不如金属，但硅的电阻是可以通过掺杂进行调节的。 所谓掺杂，就是往纯洁的硅里参入特定杂质，改变半导体的垫特性。掺杂的途径也有很多，其中一种就是在做 cbd 时额外添加 家含有彭霍林元素的化学气体陈奇珠掺杂版的多晶硅薄膜。这种使用 cbd 一步到位的掺杂方法，在离子注入被大规模应用前非常好用。比如早期的低润工艺中，会用 p 型掺杂的外延层来减少栓索效应。 这段话术语较多，没时间解释了，你们先记住外言，两分钟后会出现重要剧情。 回仙童沉寂的多金龟除了电阻容易调节外，龟的另一个优点是比大部分金属更耐高温。要知道，早期的 cvd 都是在长压高温下进行的，又叫 apcvd， 主管中的温度超过了一千摄氏度。但薄膜沉积是需要反复进行的，上次沉积出的薄膜可能下次沉积时就融化了，因此高温带来的限制极大，薄膜材料 之间的熔点需要反复斟酌。另外，在高温下，气象成膜的化学反应很强烈，承接速率确实很快，但也容易导致成膜不均匀、不致密。硅片上薄膜生长的质量不一，无法均匀覆盖台阶，完全填满孔洞。 因此，工程师们开始对一点零版本的 cbd 做了一些更新，略微下调了温度，大幅下调了气压，这就是二点零版本的低压气象沉积 lpcbd 温度和气压的下降，让沉默效果更加均匀稳定。虽然限制了沉积效率，但由于在低压下气体更容易扩散至硅片表面，化学气体的利用率更高， 所以芦管里原本躺瓶的龟片，现在可以竖起来多枚放置，总的成绩，产量提高了。然而，尽管有的诸多改进，但对于 大部分金属而言， lpcbd 的温度还是太危险了。比如早期的芯片经常使用铝作为金属连线，但铝的熔点只有六百六十度。假如想在连好电路的芯片上再沉积一层淡化硅做动画膜， 那不管是 apcbd 的一千度，还是 lpcbd 的八百度，下面的铝都会受不住。所以，二点零版本的 cbd 又迎来了一次史诗级增强。等离子体增强式 cbd， 简称 pecbd。 在这次更新中，工程师们把干法课时的射频电源拿了过来，把硅片放置在平行电极间，激发出等离子体给 cbd 负能。因为原来的表面化学反应主要靠热能驱动，现在有了额外能量的加持，成膜速率变快，温度门槛更是大大降低，再想 沉积淡化，规四百度就足够了，不用担心芯片金属部分的融化。另外，在 pecbd 中常常会额外添加氧气，让行程中的薄膜接受等离子体的粒子烘机，换言之，化学沉积与物理课时会同步发生。 他通过调节这两者的比例，能沉积出更致密的薄膜，还能够调节膜内的硬力。那说到膜内硬力，接下来是本期视频的一个重点。
4541谈三圈
00:40

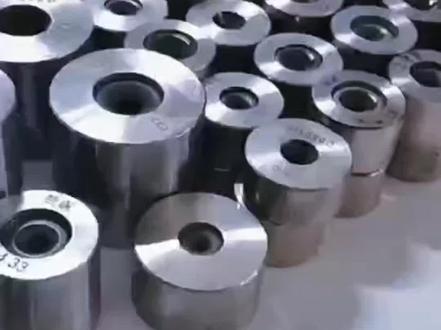

01:04查看AI文稿AI文稿我们还有 cd 图层，就是大家也熟知的化学图层，最典型的化学图层，我们说采用在硬质合金车道片上，比如说氧化铝图层，以及我们经常听说的金刚式图层， 这两类都属于化学涂层，特别是金刚石涂层。我要主动的跟大家强调一下，是金刚石涂层，不是类金刚石涂层，因为类金刚石涂层又是另外一种不同的制备工艺。玻璃涂层和化学涂层在工艺制备技术上有什么不同呢？其实他有两个最大的不同点，第一， pbd 图层图层温度比较低，一般在五百度以内，而 cbd 图层一般都要在九百度以上，所以 cbd 图层一般只能应用在硬质和金材料上。第二，图层厚度都不同， pbd 图层 图层厚度一般在一到五米五，而 cbd 图层在五到十个米五，所以 cbd 图层一般用在锋利的道具或者金加工道具上，而 cbd 图层一般应用在重载。
01:53查看AI文稿AI文稿点石成金的工业设备，和光科技一样，长期被欧洲垄断。但是我身后的这台纯纯的湖南制造化学气象沉积炉哎，也叫 cvd， 主要用来给硬质合金刀片做各种 cvd 涂层。当然，你也可以理解为纳米贴膜技术， 用 cbd 图符号的刀片呢，使用寿命、耐腐蚀性和耐磨性都有非常明显的提升。 最低的核心啊，就是这四个大罐子。那加热塔和冷却塔呢，主要用于套在反应式上面，用来升温和降温， 当然还有金属气源发生器、自主研发的设备操作系统，以及用于气体回收的综合站，总之结构相当复杂。假如我们要在硬质合金刀片的表面呢，涂附一层微米级的淡化肽，那只需要把 刀片放在反应式里面，加热到一千度以上，再往炉子里通过四氯化碳、氮气和氢气，他们三相遇之后，在刀片的表面翻云覆雨。哎，生出来的淡化肽分子一点一点沉积在刀片的表面。 反应结束后呢，我们再套上冷却塔，冷却，四到六个小时之后，灰扑扑的刀片就变成金灿灿的了。 cvd 的方法是围观的，只需要足够拉米厚度，而且结合力很好， 像碳化肽这一类的屠夫材料又贵，种点又高，又很难惦记，所以不管是直接融融还是用电子的方式，都很难实现， cvd 就是最好的选择。 那 cvd 的国产化到底有多难呢？留给评论区。但是他高昂的造价让很多硬质合金老板望而却步。 李总不仅把它做出来了，还成立了一个镀膜工艺机研发事业部，为大家提供家门口的共享图层服务。了不起，湖南造。
2337中国工业大摸底
