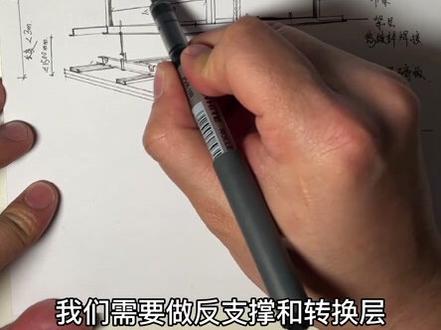

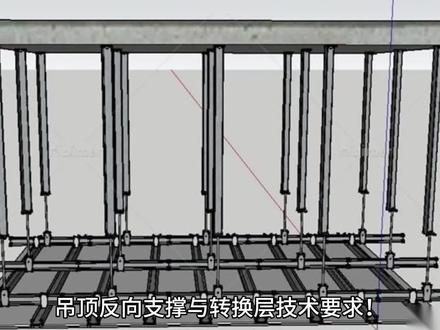

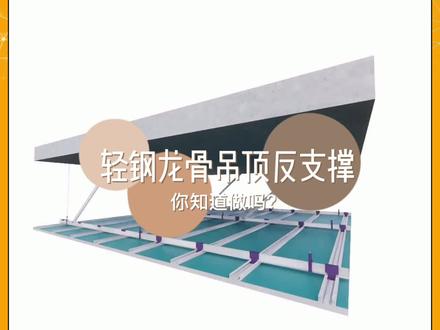

吊顶反支撑 vs 转换层很多做吊顶做精装的朋友,一碰到反支撑和转换层就蒙圈,什么时候做反支撑,什么时候必须做转换层?今天一句话讲明白,不绕弯,不踩规范坑。先讲反支撑,规范里说的很清楚, 吊杆长度大于一点五米就要做反支撑,它就像吊顶的斜拉筋,防止吊杆太长,吊顶晃悠往上鼓,用角钢钢筋做个斜撑,拉住主龙骨,固定在楼板上。它是局部加固,不是满座,解决的是稳定性问题。再讲转换层 什么时候必须上转换层,两种情况,第一,吊杆长度超过二点五米。第二,上面是网架,钢屋架,没法直接打吊杆。转换层是什么?就是在吊顶上面重新搭一道型钢钢架, 相当于给吊顶再造一个新基层。它是整体受力,要算承载力,算挠度,不是随便焊个架子就行。 总结一下特别好记,吊杆一点五米到二五米做反支撑,吊杆超二点五米,顶部没法打吊杆。做转换层,一个是局部加固,一个是整体重构。 搞懂这个监理验收图纸,浇底现场施工一次过不返工!觉得有用,点赞收藏,工地,少走弯路!
粉丝9.5万获赞6.8万

你有没有发现,这几年我们经常看到室内天花塌下来砸到人的消息,比如前段时间龙湖的长乐天街开业不到四天,吊顶又塌了,还砸到了顾客,好好的吊顶,他咋说塌就塌了呢? 原因有很多,但在室内设计的专业角度来看,天花的反支撑和转换层没有设计到位,绝对算是一个很重要的诚意。 你看啊,当我们这种吊杆过长的时候,没有去做任何的加固措施,长度比人都还高,这个时候你开窗通风,如果吊杆过长,没有一个很好的往下压的力,就会出现风一吹,吊顶就在晃动的这种情况, 你感受一下,因为下面的气压大,往上顶的时候吊杆长了,间距也大了,撑不住,那一来一回发生晃动,吊顶可不就塌了吗?所以当吊顶过长的时候,最有效的办法就是中间来一刀,给他一个支撑力,来撑住下面往上的这种空气推力。这个就是反支撑的原理, 你看,直接用角钢来去撑吊杆,核心就是防止这个吊杆长了之后变软。常见的反支撑有四种做法,先用主龙骨对穿拉一道, 让两节的这个吊杆的长度缩短,再一个通过这种拉结,让每一个吊点受力均匀。这种方法适合在吊杆大于一米五,小于三米的情况下面使用。 第二种呢,叫做吊杆,通常拉接法跟主龙骨拉接法很像,只不过呢,它贯穿的这一根拉杆不是用主龙骨,而是用成本更低的吊杆来去做焊接固定,起到的效果差不多,但是材料成本更低。不过呢,因为要焊接,很容易破坏吊杆的完整性,所以这种方法在项目上用的越来越少。 第三种方法是最常用的倒三角法,当吊杆小于两米的时候,直接从顶上四十五度来一根主龙骨斜撑,在吊杆大于一米五小于两米的时候,非常实用。 当然哈,这里还有一种野路子哈,直接把镀锌管套在吊杆上面,相当于把这个吊杆给加强了,就地取材更方便,这种思路比倒三角法更节约人工,很多抢工的项目都用它,不要讨巧哈。 你应该注意到了,刚才我们都说的是吊杆的长度小于两米五的时候,可以用反支撑来去加固,但是反支撑有个极限,在现行的验收标准里面明文规定,吊杆的长度大于两米五的时候呢,反支撑就不奏效了,必须要来去做钢架的转换层 大于一米五的时候可以用反支撑,也就是说,吊杆只要超过了两米五,不管你用什么加固手段,这一根杆子还是不靠谱,这个时候就只能去压缩这根杆子的长度,来起到比较保险的作用。这些我精选的反支撑和转换层的 c、 e、 d 源文件给你准备好了,快去找蓝莓领取吧!

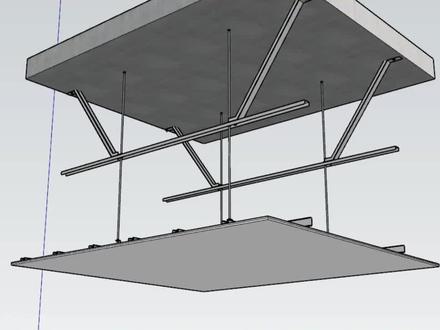

咱们吊顶的吊杆长度如果超过一米五的话,就要做反支撑,那么反支撑的做法有很多种,今天呢我带来几种可以跟大家分享一下。第一个做法就是用这种三菱的脚钢直接在主骨和 楼板之间做一个斜支撑,这种做法的吊杆长度不适宜过长,一般控制在两米以内。 这个鞋称设置的密度一般是三米乘三米的范围之内。下面这种是直接用三零的脚缸做了一部分吊杆,他的上端直接与楼板固定, 下端呢留有二到三百的空间,然后通丝吊杆和他直接焊接,他的设置密度也是三米乘三米的范围。还有一种更加简单的方式,他就是在正 正常的钓竿位置,用这种七五的轻钢龙骨作为一个支撑,然后每两米设置一道,同样也能起到这种反支撑的效果。 那么想问一下大家,咱们的钓杆超过一米五的长度之后,为什么要设置反支撑呢?欢迎大家把答案打在评论区,欢迎关注我,我会为大家分享更多的设计知识。

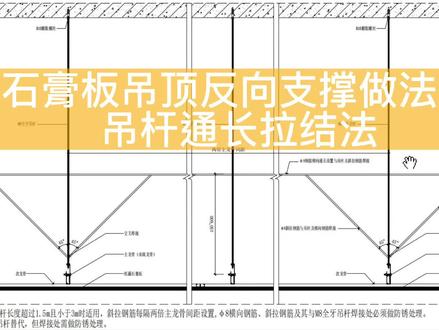

做家装的人去做工装可能会入的坑,做工装的人也可能不太明白的吊顶反支撑的具体做法, 根据建筑装饰装修工程施工指南验收规范的规定,当吊顶的吊杆长度大于一米五的时候,应该设置反支撑,在超过三米过后呢,需要设置转换层, 这个考过建造师的人基本都知道,但规范却对反之称的做法没有明确的要求,这就需要我们先去搞明白为什么要设置反之称。 其实反支撑他是为了在室内受到负压的时候,避免吊顶受到向上的力而上下浮动,对吊顶造成破坏。比如石膏板吊顶如果不做反支撑的话,受到负压时,吊顶会上下浮动,这样反复多次,就可能会造成石膏板吊顶的 接缝处开裂。吊顶的吊杆通常是用六到十个的钢筋加工而成,他的钢性不够,阻止不了吊顶的这种上下浮动,而加上反直撑增加了他的钢路过后呢,就可以阻止板面向上移动,从而达到控制板面变形的作用。 知道呢,这个原理过后,我们就可以结合实际情况,结合报价和成本等因素去考虑如何设置繁殖成,比如倒三角法、主龙骨拉结法,吊杆通常拉结法。 另外还有一种非常简单的做法,但是百分之九十以上的人可能没碰到过,我给他起名叫做套管法,就是用接地基电线管 套在竖向的吊杆外面,在线管的上下两个端头用螺帽把它锁死,增加它的整体刚度。想了解更多请关注才哥。

大家好,我是病鸠魔智,这节课我们来学习吊顶反支撑的精装修知识。 一、什么是吊顶反支撑?吊顶反支撑是确保吊顶结构安全稳定的重要构造措施,主要用于防止吊顶在负风压震动或上人检修时发生整体向上变形、松动或脱落。反支撑是指在吊顶的主龙骨上方设置与吊杆方向相反的斜向支撑杆件,其核心作用是抵抗向上的力,与主要承受向下载荷的吊杆形成互补, 将力有效传递至建筑主体结构,防止吊顶板向上浮起或龙骨系统失稳。那为什么吊杆本身不能作为反支撑?因为吊杆是细长杆件,当受到向上的推力时,细长的吊杆极易发生失稳弯曲,就像你用手掌从下往上推一根垂直的筷子, 他很容易被推弯,特别是杆件比较长时,根本无法提供有效的支撑。二、是不是所有的吊顶都必须设置反支撑?多本国标规范都对反支撑的设置条件进行了规定。建筑装饰装修工程质量验收标准 gd 五零二幺零二幺八第七点幺点幺幺条,当 吊杆长度大于一千五百毫米时,应设置反支撑,这是最核心、最长引用的条款。公共建筑吊顶工程技术规 j g j 三四五二零幺四 d 四点二点三条,当吊杆长度大于一千五百毫米时,应设置反支撑,并进一步计划,反支撑间距不宜大于三千六百毫米,距强不宜大于一千八百毫米, 且应相邻对象设置。民用建筑通用规范,即 b 五五零三幺二零二二规定,吊杆长度大于一点五米时应设反支撑。同时强调重量大于三千克的物体及有振动的设备应直接吊挂在建筑承重结构上。所以, 不是所有吊顶都必须设置反支撑,他有一个明确的触发条件,当吊杆长度大于一点五米时就必须设置。这是一个强制性的构造措施,主要目的是解决吊杆过长导致的长细比失调问题, 防止吊顶再负风压、检修、踩踏等向上推力作用下施稳变形或产生摆动。此外,对于大面积、高空间或位于高层建筑顶部的吊顶, 即使吊杆长度未超一点五米,也应结合风赫载计算与结构验算结果审慎增设反支撑。规范还明确要求反支撑间距不应大于三米,且以沿主龙骨方向双向布置,确保整体钢度均匀重定。三、吊顶反支撑的常规构造样式第一种方式是到三角反,是用吊杆长度一点五到二米,用角钢或主龙骨做反支撑,一端用膨胀箍箍固定于楼板, 另一端用抽芯铆钉或自算定固定于吊顶主龙骨倾斜角度为四十五度。这种方法的优点是不破坏吊杆,施工简单,成本低,是目前最常用的盆土做法。以下的几种方式都属于到三角方法。 这种做法的本质都是使用角钢与水平方向成四十五度夹角。比如,第一种是角钢都朝向一边整齐排列,方向一致。第二种是共用白键,使得一半的角钢朝反方向四十五度。嗯,第三种方式即是对受力情况的优化,它利用隔排朝向相反四十五度,使得受力更加均匀合理。 第二种方法是角钢下引法,适用于吊杆高度一点五到二点五米。所谓角钢下引,就是使用角钢从楼板引出代替吊杆,角钢的底部与吊杆搭接焊接,反之称采用角钢与长杆在水平位置上间隔布置,这样就减少了长细杆的数量, 增加了吊顶整体对向上力的抵抗能力。需要注意的点是,吊杆与角钢搭接时,至少保证一百五十毫米长,同时严格控制焊接断缝、绣的处理。以下两种方法均属于角钢下引法,方式低为常规普通角钢下引方式,方式是对他的加强升级处理方式。使用三角形的角钢斜拉,使得反支撑更加稳固,承载力范围通常采用方式低的剁造已足以抵抗,常见可能造成吊顶上浮的喝彩。 第三种方式是吊杆拉结法,就是垂直于主龙骨方向,用八横向钢筋与吊顶吊杆通常焊接,并且采用斜拉杆的方式进行斜拉连接。这种方式的好处是材料成本低,就地取材,但是不好的地方是连接的部位为焊接连接,焊接易破坏吊杆镀锌层,导致生锈腐蚀,甚至还会灼伤吊杆,破坏吊杆的有效洁面受力面积。目前这种构造的应用已逐渐减少了。 四、吊顶反支撑的常见翻车现场。一是材料的偷梁换柱、吊杆等现场用木方甚至清钢龙骨边角要代替,强度完全不够,一受力就弯曲变形,形同虚设。二是安装形同虚设。反 撑只是轻轻靠在楼板上,没有用膨胀螺栓或焊接牢固,或者另一端没有与主龙骨可靠连接,根本形成不了受力结构,纯粹是应付检查的摆设。三是位置的随心所欲, 间距过大,距离墙体过远或没有按规范要求的间距设置。四是角度不伦不类,让管线把反支撑做的过于水平或垂直,失去了斜撑的力学意义,无法有效将竖向力转化为轴向力,支撑效率大打折扣。通常与楼板夹角移在三十度到四十五米,比如达到三米的复杂空间,仍试图用反支撑解决, 而不是按规定设置钢结构转换层。至于转换层的相关知识,我们另开一节视频讲解。好了,本期视频就到这里了,对视频中的一些项目文件和足文件感兴趣的同学,可在关注后评论区留下你的邮箱,我将免费发给你。我是冰鸠魔智,我们下期再见!

石膏板吊顶反之称工艺做法,全牙钓竿配套膨胀罗涮 cs 五零主龙骨横称,通常设置 cs 五零主龙骨斜称安装五零主龙骨,即五零负龙骨风。双层九点五毫米厚纸面石膏板,白色乳胶漆饰面。点赞关注,谢谢观看!

在公众空间里面,我们的吊顶里面的吊杆的长度到底是要大于多少米才必须使用反支撑和转换层呢?来我们看一下规范里面是什么规定的。 现在查规范的第一步就是打开东晓的这个规范小助手,里面包含了几百本现行的室内设计规范,直接在搜索框里面输入室内的天花转换层和反支撑,到底是吊杆,要超过多少米才会涉及到,这不是强制规范,来自于哪一本规范的哪一条,然后让厕所裤跑一下, 好,规范跑出来了。看一下我小助手的结论,两个零件时,一个是一点五米,一个是二点五米,压根没有三米的事情, 一点五米对应的是必须要做反折撑。在这一本的验收标准里面,第七点,一点一一条最新的民用建筑通用规范里面,六点四点三条里面也涉及到二点五米的必须做钢架转换层,对应的条款都列的这样是不是强规呢?在最新的通用规范里面 是属于常规,一八年的时候还是推荐型的,到了二二年就是底线性的强制要求了。然后来看四种工艺做法,你不用管他到底是叫反支撑还是叫转换层, 你只要知道他的原理就是让这根吊杆不要过长,吊杆过长就要想办法把它给弄短。所以呢就有了四种办法。第一种叫做三角支撑法,隔一根吊杆去做这种三脚架,用草杆来去焊的支撑,让至少一半的吊杆他的尺度是小于一米五的。但是实话实说,这种做法比较费人费工,现在做反支撑的很少这样做。 第二种就是倒三角,这种做法比较多,当吊杆到一米五到两米之内的,那么反支撑就直接结,上面有一个角码,防止出现东晓之前发了这种风一吹,整个吊顶飘起来这种情况, 因为他是直接把他通过这一根角钢把整个吊顶往下按死。第三种呢,用一根五零或者六零的主龙骨拉一刀,把一根长的吊杆一分为二,起到的目的也是给他提供一个力,防止气压把吊顶给顶上去。 第四种就是把主龙骨的这一根换成通常的吊杆来去拿。但是这些反支撑和转换成的做法呢, 其实停留在图纸上面居多,真正在项目上面做的时候,其实比较简单的哈,转换成直接是钢架烧下来,然后一米左右的吊杆直接固定在这个钢架上面,这样是最省事的,通常这个转换成的角铁是用五零的规格来做已经够了, 在大型一点的空间做一个三角支撑,这边本质上还是转换层,然后在草台一点的做法是这样做,吊杆上来接一根,这种方管你也说不好它到底是反支撑还是转换层,对吧? 再斜修一点的做法,直接在吊杆上面套一个这种二零的镀锌钢管螺母锁住,也可以起到防止吊杆弯曲的作用,让整个吊顶更加的牢固。 所以你看到简单的转换成这件事情,你完全不用去死记硬背,它到底有多少种做法,你只需要搞懂它的底层的原理,就是防止风 把吊顶吹起来,导致吊顶晃动。我们核心要解决的就是让吊杆本身更加的牢固,所以做法是多种多样的,而整个的这一套的思维方式呢?我们会在九月十八号我的跟着东晓学东易的一个免费公开课,里面会有系统的讲到想要参加的小伙伴在评论区申请名额,我告诉你怎么报名。

当吊杆长度大于一千五毫米小于三千毫米的时候,一设反支撑,反支撑间距不一大于三千六百毫米,距墙应不大于一千八百毫米。 反向支撑就是在正常的吊杆情况下,从吊杆的下端斜向楼板下面安装一个拉杆。拉杆的钢度要强,一般选用 cs 六零主龙骨与吊杆形成一个稳定的三角形, 防止吊顶在受到反向压力时吊顶向上变形,形成穹顶,造成吊顶破坏。 支撑角度一般在四十到九十度之间,在实际施工过程中,建议九十度垂直安装,这样可以避免由于斜称而影响吊顶内部分设备的安装。

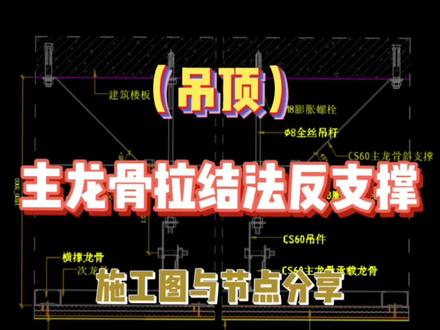

主龙骨拉结法反支撑天花节点分享绘制建筑楼板天花完成线纸面石膏板、吊杆吊件、龙骨横撑与斜支撑承载龙骨尺寸与材料标注 需注意,主龙骨拉结法适用于钓金长度超过一点五米且小于三点零米。当钓竿长度超过一点五米且小于二点零米时,可适当采用 cs 五零主龙骨。
