为什么漏电保护器可以在漏电的时候跳闸？嗯，今天我们就来拆解一个漏电保护器，看一下它的结构原理和使用方法，中考也可以考哦。我们先来看这个圆环，火线、零线都从这里绕了一圈，而且进出的方向是一样的，就像这个样子，那我们知道通电导体内它是会有磁场的，磁场的方向可以用右手螺旋定折来判断。 正常的情况下，火线和零线中的电流大小相等，方向相反，那么他们产生的磁场就会相互的抵消。 但如果发生了漏电，比如这里某个人触电了，那么有一部分电流就会经过人体流入大地，那么零线回来的电流就会比火线的电流要更小，那零线的磁场它就会比火线的磁场要更弱。而且因为这是交流电，多出来的这部分磁场它还会周期性的变化，这时候圆环里的线圈就会切割磁感线产生 感应，电流通过集成电路放大之后，再通到这个螺旋管，螺旋管通电之后产生磁场，会把这个钉子往上一吸就跳闸了， 最后再通过连锁感推动空气开关跳闸，这样就实现了从检测漏电到切断电路的完整操作了。我们来实验一下，我把这个灯泡接到火线和地线之间，注意看 漏电跳闸，但只有这条线路跳闸，其他的线路还是正常的。但如果你一只手摸火线，一只手摸零线， 那对不起了，这时候火线零线电流是一样大。漏电保护器认为这不算漏电，不会跳闸，加上电流又不是很大，空气开关也不会跳闸，这时候只得靠你自己跳开喽，不然的话，最后我们再来看一下漏保上的两个按钮，这是复位按钮，跳闸之后按回去空气开关才能闭合， 这是检测按钮，建议每个月按一次，按下去之后它会模拟漏电的情况，然后跳闸，如果你按下去没有反应，那就说明这个漏电保护器它有故障，应该及时的更换，这就是漏电保护器。

低压电工考前速器漏电保护器漏电保护器的文字符号为 r、 c、 d。 漏电保护器由检测原件、中间环节、执行机构等组成。漏电保护器的中性点不可以接地。 按动作灵敏度区分，分为高灵敏度、中灵敏度和低灵敏度。按动作时间区分分为快速型、延时型和反实线型。关注我，学习更多低压电工知识！

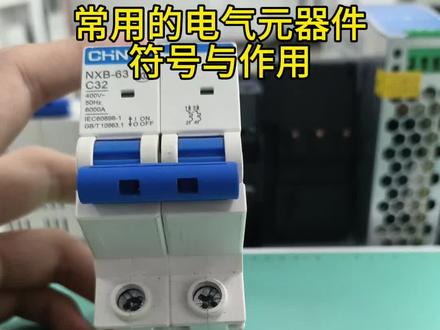

常用电器原件符号，我们在看图纸的时候，经常看到这个图形符号和文字符号，那这个文字符号指的就是它。比如说我们的中间继电器，它的开点是这样的， 那么这是它的图形符号，文字符号指的就是一个 k a， 这个指它的文字符号，那这就是一些常见的 电器原件的文字符号，这个我们要记住，比如说 kkm 指的就是接触器，熔断器就是 fu， 隔离开关是 qs， 它和断路器长得很像。空气开关断路器，我们就是 qf 漏电保护器，这是 q r， 其实有的地方我们也用 q f 漏油保护器 s p d 热继电器 fr， 有 的地方还用 f h。 固态继电器是 s s r， 中间继电器是 k a， 时间继电器是 k t。 电源呢？开关电源是 s w。 旋转开关 s a。 按钮 s b， 你 是常开常闭，我们都可以用 s b。 急停按钮，我们也用 s b， 这是在图形符号上去区别它了。行车开关是 s q， 接近开关也是 s q， 就是 说在图形符号中去识别它，去区分它，它的文字符号都是 s q， 这边也是 s b， 你 学会了吗？点点关注。

常见的电器元气件，首先这个是一个空开，然后这个是一个漏保，空开和漏保呢？他就差别在于我的漏漏保，他有一个漏电保护，然后其实看外形的话可以看有没有这个，有这个的话一般都是漏保。 然后这个就是我们的熔断器，里面有保险丝，保险丝可以取出换掉。 然后这个就是接触器，交流接触器， 这个是热继电器， 这个是开关，电源就长这样。然后这个是时间继电器，这边是可以调时间的吗？时间继电器， 这个是中间继电器。 然后还有我们的按钮，这个就是即停按钮吗？然后蘑菇头的我按下去，按下去他就锁死了吗？然后我需要转动他，然后才会弹出来，这样子的。 好，这个是红色的，我们一般用做停止按钮，呃，绿色我们用的是启动按钮，然后他这个都是会自复位的长，按下去他才会一直保持他那个动作，我一松开他那个就没了， 然后我这个选择开关，就是我转到停止的时候，他那个长臂就一直是长臂嘛，然后我只要打到运行，我的长臂就会变长开，我的长开就会变长臂。

漏保一合闸就跳，客户出租房的电闸以为是漏保坏了，刚刚找人换了一个新的漏保，还是跳，师傅找了半个小时没找到故障，让我过来检查一下，一打上去就跳下来，说明是火线漏电。 拿出电笔，我们先测量一下，左边是火线，二百二十伏正常，右边是零线五伏也是正常的。测量一下箱体不带电。 先把肉包的下面两条线拆下来，我们用万用表测量一下啊，只针万用表我们打到成四 k 档， 我们先测量火线，只针一百到头，这是严重漏电哦。我们给这个漏电的线路串上一个安规电容和蜂鸣器，然后用全新表卡一下， 再卡一下漏电电流，八毫安的漏电电流。然后我们去室内看一下，这边都是出租房，有好多房间， 现在漏电的是这个房间，这个房间先看一下，进来门口一个两个开关，卫生间插座，浴霸这边开关插座， 然后这边有两个插座，下面两个插座，空调插座， 床边两个插座，这边一个开关一个插座，再加一个灯，我们把这个插座拆开了，这个插座也拆开了，我们卡下电流， 呃，这根线是我浴霸上面去的，没有问题，再卡下这个， 这个也没问题，那说明到这个卫生间是没有问题的。再看一下这里，这边是从从外面进来的，我们看一下 这边也没问题，这三根线从这里进，从这里过去的这三根线，这里也没有电流， 这根线也没电流，那说明房间是没有问题的。 这两根线是从配电箱过来的， 从配电箱直接过来的，那说明就是这中间出现了问题，这里到配电箱就一格，之前我们把这两根线拆开测量一下，我们把这个线头都拆开了，发现配电箱蜂鸣器还是响的， 蜂鸣器还是在响，然后我们测量一下，就是这里到那个插座漏电了，往外边测一下， 那边线头解开了，我们再测量一下这根火线，时针摆动，火线漏电，再测量零线 米线，米线没摆动，就是这根火线漏电，只要把这根火线更换了就可以，这根火线漏电，我们拿着一个新的线啊接好了，然后把它换掉， 抽到一半我们就看到了这个故障点，明显发黑烧糊了，就是这边出现了问题，好了，这根线已经全部抽出来了，把它换掉， 现在这个线头已经编好了，然后把插座接上去，现在插座恢复完之后，我们再去电表那边测下绝缘，一支标笔搭总零线，然后我们再测这根火线 纸针丝毫不动，没有摆动，在测这个零线纸针也没有摆动，说明漏电故障就消失了。然后把这些线都恢复一下， 这边线头也恢复好了，然后合闸送电没跳了。 现在房间也有电了啊，恢复正常了， 全部有电了，可以了，没问题。感谢你的观看，我们下期再见。

公牛的漏电保护器买回家如何使用呢？把它插在插座上，记住第一次使用的时候一定要摁一下下面的试验按键，按一下 跳闸断电就说明他的漏电保护功能是正常的。然后我们再去摁这个复位键，再把热水器的插头、洗衣机的插头等等插在这个上面使用就可以了，这样就可以全天实时监测电器是否漏电，一旦漏电他会自己自动跳闸断电，非常安全。

一分钟讲透漏电保护器，这个家里保命的开关到底是怎么工作的？我是电工新手老刘，内容如有不严谨的地方，还请前辈温和提点。一个完整的漏保主要有五大核心部件，第一，零序电流互感器， 一个环形铁芯，火线和零线必须同时从中穿过，它是检测漏电的核心原件。第二，电子放大与比较电路负责把微弱的漏电信号放大，并判断是否达到跳闸预值。第三，脱扣机构负 责执行断电动作，相当于开关的执行者。第四，试验按钮 t 键用来模拟漏电，定期检测漏保是否正常。第五， 主触点与外壳负责接通电路和绝缘防护。它的工作原理其实非常好理解，正常用电时，火线流出的电流和零线流回的电流大小相等，方向相反，在互感器内部，磁场相互抵消， 不会产生感应电压。漏保保持闭合，一旦发生漏电或者人体触电，一部分电流会通过大地流走，不再回到零线， 这时零火线电流不再平衡，互感器就会产生感应电压信号，经过放大电路识别后，只要漏电电流达到三十毫安，就会在零点一秒内驱动脱扣器跳闸断电，从而避免触电事故。 最后重点说一下这个测试按钮，按下 t 键会人为制造电流不平衡，模拟真实漏电场景，如果能正常跳闸，说明漏保有效，如果不跳就必须立即更换。为了安全，建议每个月都按一次这个小小的开关，关键时刻真的能救命。 觉得干货有用，点赞、收藏，关注我，听我继续分享！电工少走弯路不发蒙，理论实操慢慢攻！跪求师傅带一程！

接下来的话给大家来说一下啊，漏电保护器上面这种开关按钮啊，这两个按钮它起了一个什么样的一个作用？上面这个呢，它是一个复位按钮，下面这个呢它是一个 呃实验按钮，也就是说我们家里这个漏电保护器上面它这个下面这个按钮它一般是个黄色的，它上面写着每个月按一次， 然后嘞上面这个按钮呢是合闸前请按下啊，就是这两个东西，那么这个按钮为什么每个月按一次呢？每个月按一次，他的原因其实很简单，就是来实验啊，测试我们这个家里这个漏电保护器他是好的还是坏的。 假如说啊，这个漏电保护器坏了，那么我们按这个灰色按钮按一下，他是不会跳闸的，这个时候我们就要注意了，就要更换这个东西，如果说按下去之后，他 跳下来了，同时呢这个蓝色这个按钮啊也弹出来了，那么就说明他这个漏电保护器还是好的。那么现在的话我给大家来试验一下，我按一下这个灰色这个按钮，看一下这个蓝色这个按钮会不会弹出来， 看一下蓝色这个按钮他弹出来了，同时呢也跳闸了。如果说啊，刚才给大家说了，这个呢是蓝色，这个按钮代表是合闸前请按下，如果说你不按这个，把这个按钮不按下去的情况下，这个闸他能不能送上去呢？答案是不能的， 来我给大家试验一下，大家看一下，看一下还是送不上去的，那么这个时候怎么办呢？我们必须把这个蓝色给他按下去，按下去之后呢，这个时候我们松闸 他就 ok 了，他就很容易就送送上去了，对吧？所以说这两个按钮啊，每个月都让我们按一下，然后呢，我们没事的时候啊，比如说过了一个月了，或者半个月了，或者时间长了啊，把这个按一下，很多人就是这个开关从装上啊，一直到这个开关报废， 这两个按钮从来都没有动过啊，这种情况呢非常多，尤其是在农村啊，现在的话不光是在农村，城里人也有， 没很多人他没有这个安全意识，为什么我国每年都会有那么多的一个火灾的一个发生，火灾发生他的最主要的一个原因就是电器或者线路老化等等各种各样的原因造成的，他不说是人为的啊， 说他不是人为的吧，他跟人为也有沾上关系啊，因为像这种电路的话啊，在我们家中他是非常之重的， 所以说呢，为了我们自身的一个安全，这个像这种榴莲保护器开关，你知道吗？一定要确保他是在能用啊和正常的一个范围之内，如果说出现他 不能用，或者是坏了，或者是像这个按下去没反应了，像这种开关赶紧换啊，几十块钱无所谓，但是命啊，是我们自己的，一定要保护好，好吧。

我们就是把蜂鸣器和六点二二维码的电容器并在一起哈，电流是五十毫安啊，超过了我们漏电保护器的最大值三十毫安啊，所以漏保会跳，那我们只用一个蜂鸣器，我想测一下是多少毫安啊，能不能给我们检测漏电哈，带来帮助哈，那我们试一下啊， 我们把这个电关掉好了，现在二百二十伏的蜂鸣器串在电路之中了，那我们现在测一下只用蜂鸣器哈，现在是多少电流，看到没有，现在我们电流是三十四毫安， 只要超过三十毫安，那我们漏电保护就会跳，所以只用蜂鸣器，只用蜂鸣器测漏电哈也是不行的， 这个会超出漏保的最大还原数就会跳闸，超过三十三十毫安就会跳闸，所以我们只用蜂鸣器来测漏电哈也是不行的，因为它超过了啊，现在已经到了三十四毫安了， 所以我们想用蜂鸣器啊，搭配这个安徽电容测漏电哈呢，我们只能把蜂鸣器串在这个电路之中哈，才能使用啊。 感谢大家支持啊，我是太仓火锅水电维修啊，如果喜欢我的可以点点关注啊，你们有什么小的问题啊，可以免费的问我，远程指导不收费啊，如果实在解决不了啊，上门收费也是很合理的，感谢大家的支持和关注。

漏电保护器老跳闸，真是线路漏电吗？很多电工一听漏电保护器跳闸，张嘴就来，肯定是哪根线漏电了，摇表测去吧。但你要真拿摇表挨个回路摇一遍，绝缘电阻都合格，合上闸过一会又跳了，你再合，他再跳。这时候老电工也挠头了。 更邪门的是，晚上不跳，白天跳，晴天不跳，下雨天跳，不用电器不跳，一开空调就跳。这到底咋回事？是漏保坏了，还是真有漏电？我告诉你，漏保没坏，线也没破，是你没找到真正的凶手。先说一个常见误区， 很多人以为漏电保护器跳闸一定是火线对地漏电了，电流从火线出去，没从零线回来，漏保检测到差值超过三十毫安，咔一下就跳了。道理没错， 但现实里有三大隐形杀手，比漏电还爱惹事。第一个叫剩余电流，不是电线漏，是电器本身就有微小的泄露电流， 比如老式热水器、电脑电源、 led 驱动，它们内部有滤波电路，正常工作时就会对地产生几毫安的泄露， 一台两台没事，但一个回路上挂十个八个加起来超过三十毫安，漏保就跳了。你拿摇表摇线路，绝缘是好的，摇的是电线皮，电器内部的泄露摇表测不出来。 第二个更阴，叫中性线，重复接地。有些工地上干活图省事，在插座盒里把零线跟地线拧一块了，平时没事，但一旦三相不平衡，零线上有电流，这电流就分了一部分从地线跑了。 漏保一看，火线出去一百毫安，零线回来只有八十毫安，差值二十毫安跳， 你查半天查不到漏电点。其实问题出在零地混接。第三个最邪乎，叫冲击电压， 打雷的时候，大功率设备起停的时候，变频器工作的时候，线路上会瞬间窜出一个高压间风，这个间风能让漏保里的电子线路误以为产生了剩余电流，二话不说就跳闸。 所以有时候你听到啪一声灯黑了，那就是隔壁工厂的大电机起停了。我给你讲个真事， 有个小区电梯里的照明回路漏保一天跳七八次，物业叫了三个电工摇表，摇了线路好的换了好几个漏保还是跳。最后一个老师傅去了，啥也没干，先把电梯里的 led 灯带全拆了，换成白翅灯，一礼拜没跳。 为啥？ led 驱动的泄露电流太大了，十几根灯带加起来刚好超过三十毫安。白天电梯用的少，温度低泄露小一点，晚上热了泄露增大就跳了。后来换了低泄露的驱动电源。问题解决，第一， 别一上来就换漏保，先分回路测，把所有电器拔掉，一个一个插回去，看插到哪个的时候跳闸，能锁定是哪个电器漏电。第二，如果全拔了还跳，那就是线路问题，重点查零地是否混接， 特别是老旧改造的插座盒。第三，如果是多台电脑 led 灯集中供电的场合，普通三十毫安漏保就是会误调规范允许改用一百毫安或三百毫安的延时漏保， 或者加装隔离变压器。第四，变频器、电焊机这类设备尽量单独回路，别跟照明插座混一起，它们工作时产生的斜坡和尖峰电压， 普通漏保扛不住。最后说句实在话，漏保跳闸十个里有六个不是真的漏电，你拿着摇表摇到天黑，不如先想想是不是上面那三种情况。干电工这行，经验是宝，但不能只会一招摇表测绝缘。 时代变了，电器变了，故障的样子也变了，你遇到过怎么也查不出来的跳闸怪事吗？最后发现是啥原因？评论区聊聊，我是路路大顺，分享知识更传递安全，咱们下期见！
