叶轮口环与密封环间隙测量。先看一下啊,这是叶轮口环,这是自由端的,然后驱动端的啊。驱动端的已经坐在那个口环里边了。 咱们用百分表测量一下啊,看一下怎么测哈。先把表支上,一定要正对着他的中心哈。然后先把口先把叶轮推向一侧,推向一侧,记录数值来推一下,往外再推一下。 好啊,推到底了,现在推到底,然后垂直方向往回拉拉,再推。推拉。 好好好,就是反复的推拉哈,一定要垂直于百分表时针的方向来回推拉,再推一下,拉一下来 对拉。好嘞好嘞。
粉丝9609获赞1.5万



离心泵是现代工业应用中不可或缺的关键设备,广泛应用于水处理、石油化工、电力等众多领域。叶轮作为离心泵的核心部件,其工作性能直接关系到整个系统的效率和稳定性。叶轮与泵壳之间的口环间隙 对于泵的运行性能有着直观重要的影响。本文将介绍离心泵叶轮口环间隙测量的方法及其重要性。 测量的重要性液轮口环间隙是指液轮外径与泵壳内壁之间的环形间隙。合理的口环间隙不仅能够确保流体在泵内的顺畅流动,还能有效减少泄露, 提高泵的效率。若间隙过大,会导致大量液体回流,降低泵的性能。而间隙过小则可能引发摩擦甚至卡死,损坏设备。因此, 准确测量并控制叶轮口环间隙显得尤为重要。测量工具与方法常用测量工具,油标卡尺适用于粗略测量,通过测量叶轮外径和泵壳内径间接计算间隙。专用间隙规,一种精密测量工具,用于直接检测间隙大小。 激光测量仪利用高精度激光束进行非接触式测量,适合高精度要求的场合。超声波测厚仪通过声波反射原理测量间隙,具有高精度且不受环境影响的优点。测量步骤准备工作,确保泵处于停机状态并完全冷却, 清理液轮和泵壳表面,避免杂物影响测量精度。初步测量,使用油标卡尺分别测量液轮外镜和泵壳内镜,记录下数据并进行初步计算。 此方法简单易行,但精度有限。精确测量,根据需要选择合适的专用测量工具,如专用间隙归或激光测量仪, 将测量仪器至于预定位置,按照说明书操作,已获得精确读数。特别注意的是,在使用激光测量仪时,需确保光线路径清晰无遮挡。 数据分析,将所有测量结果汇总,对比设计参数或厂家推荐值,判断当前间隙是否符合要求。如果发现异常, 应及时调整或更换相关部件。影响因素及应对措施。影响因素,制造误差,生产过程中产生的微小偏差可能导致时机间隙与设计值不符,磨损老化。长期运行后, 叶轮和泵壳可能会因摩擦而逐渐磨损,导致间隙增大。安装不当、不正确的装配方式也可能引起额外的间隙变化。应对措施,定期维护检查建立完善的维护保养制度,定期对离心泵进行全面检修, 特别是针对关键部位如叶轮口环间隙进行重点监控。优化设计与选材,采用更耐磨的材料制作叶轮及泵壳,延长使用寿命。同时改进结构设计, 增强整体稳定性。加强培训教育,提高操作人员的专业素养,确保他们了解正确的安装、调试流程以及日常维护技巧。 离心泵叶轮回环间隙测量是保障泵高效稳定运行的重要环节之一。通过科学合理的选择测量工具,并严格按照标准流程执行,可以有效预防故障发生, 延长设备使用寿命。此外,还应结合具体情况采取相应措施加以改进优化,不断提升离心泵的整体性能。希望本文能为从事相关工作的技术人员提供参考价值。

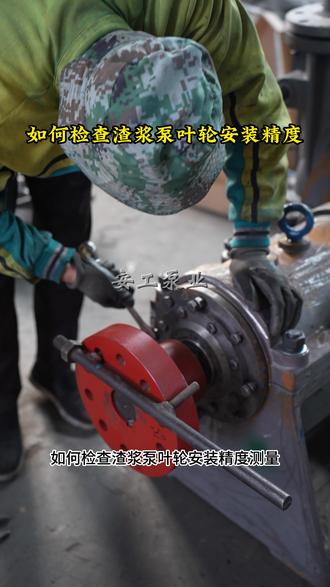

如何检查扎浆泵叶轮安装精度?测量扎浆泵叶轮后盖板与泵体或密封环之间的间隙,需严格符合设备说明书要求。通常零点五到两毫米因型号而异,间隙过小易摩擦,磨损过大则会导致扎浆回流效率下降。

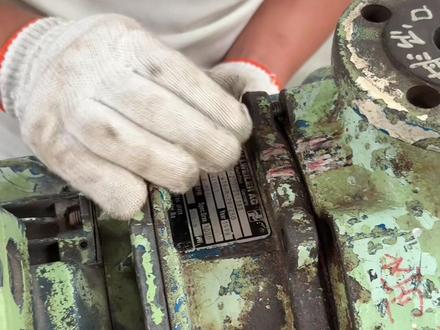

大家好,我们上一期讲到拆下离心泵的叶轮,接下来我们就要拆卸离心泵的机械轴封。首先拆下弹簧座, 检查弹簧座是否正常,然后拆下弹簧有无变形,并测试它的弹力是否正常。 取出机械轴封的动环,检查其密封面是否正常,有无过度腐蚀、裂纹。取下泵壳端盖, 检查其有无裂纹及腐蚀情况。 检查机械轴封定环是否正常,有无过度磨损、裂纹等情况。 然后用内六角扳手拆开连轴器,取下轴,检查轴有无弯曲,有无过度磨损。把轴放到车床上,用百分秒检查轴的跳动量 不大于零点零六毫米。检查完毕后开始安装。首先按拆装之前做的标记安装泵壳端盖, 再依次安装机械轴封、动环、弹簧和弹簧座。 把键放在叶轮泵轴上的键槽中, 然后安装叶轮,注意要将叶轮的键槽与键对准。 依次安装叶轮锁帽、锁片和叶轮锁帽。用扳手上紧叶轮锁帽, 然后通过叶轮锁片将锁帽锁紧。 将泵壳端盖按标记装到泵壳上, 对角上紧螺丝 装负完毕。对离心泵进行手动盘车,看转动是否正常,有无卡阻。 打开离心泵吸入阀,通过泵壳上的放气阀或通过排出压力表接头进行放气。 合上电源,对离心泵进行封闭启动,以防启动电流过大,对电网有冲击。 当压力达到零点三兆帕之后,缓慢打开排出阀,检查运转有无震动、噪音。 运行一段时间后,检查泵壳、电机轴承、机械轴封等温度是否正常。检查机械轴封是否漏水。我们下期再见!

我们今天讲一下这个泵上总串半串推力间隙的由来和作用哈,好,首先我们先来看一下总串哈,总串是什么哈,总串是液轮在密封环内的轴向串动量。轴向串动量啊,好, 大家先来看一下这里啊,先看一下总串啊,来看这里啊,好,看见这这这条有条有条缝了吗?看啊,这边缝就是,这是口环, 这这是口环,这是密封环,口环贴死他,然后再推过去啊,从这边贴死到那边推过去, 他这个他在里边,一轮在两个,你看一下,一轮在两个密封环内的轴向穿透量就是他的总串哈,半串很明显了哈,半串就是总串的一半, 咱们再说一下哈,半串的作用,对吧?半串哈,因为所有的服务,咱所有的这些数据依据都是调液轮,以调液轮为准的哈,半串就是让液轮居中啊,一半 啊,让叶轮锯中一半,然后呢,保证两侧啊,嗯,间隙一样,然后出工呢,达到最佳状态啊。好,咱们再说了,再来说一下啊,总串半串推力间隙的调整,怎么调整啊? 来看啊,总串啊,叶轮在密封环内的轴向串动量吗?对不对?咱们打一块表,让叶轮贴死一边对不对?让叶轮贴死一边 啊,记住原始数,现在表上啊,记住一个原始数,记住,原始,一块原始数呢,然后再向把叶轮推向另一边,推到不动为止啊,这就是总串了对不对?两个表的数一减就出来了,然后半串呢?你还是 表支块表,记住记住数,现在不是记到一侧了吗?记住这个数,然后再拨到中间, 这就是把它半串调好了啊,总串的一半就是半串了啊,然后咱来说说怎么调推力间隙啊?推力间隙看看啊,推力间隙 就是叶轮在轴承室内的轴向穿动量,对吧?先量一下,看这里哈,有个台阶能看见啊?先量一下 这个结合面到这个里边,这个台阶的这个深度啊,这里这里一个深度,然后这里看一下啊, 这个盖子还有一个深度,对不对?这轴承还有一个厚度,对吧?用,用这一个深度啊,减去轴承厚度, 减去压这个压盖凸出来的这个高度啊,就是咱们 要调的推力间隙的数据。数据的多少啊?是根据一般情况下啊, 十到二十多丝,三十多丝哈,这个就根据人家甲方的要求,咱们只是知道怎么调就可以了哈,现在你看啊,这个数据有了,先说等于他吧,等于他啊,他两个的厚度等于他, 这就等于是推力间隙是零,对不对啊?咱们要一般要求都是他两个的厚度小于他啊,小于他, 所以说咱们就是需要如果说他现在等于他,然后呢,咱们就会加个垫子,你要要调多少加多少的垫子,然后呢他两个 就不会完全贴死,就不会完全贴在这个台阶了,就会压上以后就会和装上以后,就会和这个台阶和这个盖子之间产生一定的间隙啊,这个间隙就是我们要调的推力间隙啊。



三分钟教会你认识离心泵中的速度三角形。在之前的内容中,我们讲解了离心泵的工作原理,那液体通过液轮所获得能量是多少呢?我们可以借助水力学基础来研究液体通过液轮时所流动的一个规律。 我们首先看液体从液轮中获得能量,最开始的表现就是速度的大小和方向发生改变,所以速度三角形是研究流动规律的有效工具。 我们基于两点假设,一、通过液轮的液体为理想液体,记在液轮中流动时没有能量损失。 二、在流动过程中属于轴对称的状态,每一个流体质点在流道内的相对运动轨迹与叶片的形状保持一致。 我们看想要满足流动轨迹和叶片的形状保持一致,那就有非常多的约束,所以是一种理想条件,叶片无限多且无限薄的一个情况。 我们分析叶轮的一个转动,我们知道在叶片的切线方向有叶轮的切线方向。 我们给出第一个速度叫相对速度,其方向与叶片的切线方向保持一致。 我们给出第二个速度,叶轮要进行圆周运动,所以它一定会有一个圆周的转动方向与半径相或垂直,所以我们称为牵连速度。 基于这两个速度,我们知道两个速度可以做矢量三角形或者是平行四边形法则。我们做出平行四边形法则,以相对速度和牵连速度为两邻边做平行四边形,所得到的速度,我们称作绝对速度。 我们给出速度三角形。我们圆周运动的方向,速度记为 u, 相对速度的方向记为 w, 那 绝对速度就是 c, 因此我们以绝对速度 c 做水平和数值的分解,沿着转动方向,我们水平记住 c u, 沿着纵向我们记住 c r, 那 c r 就是 我们速度三角形中的高线。 我们来分析下降的一个速度三角形以及各个符号的一个含义,其中 w u c 我 们已经解释过了,那这个里面我们说高线 cr 指的是它的一个轴向分量,而我们的 c u 指的是它沿水平方向的分量。 其中 r 法角为圆周速度的圆周速度和圆周速度的夹角。 b 特角我们称作液流角,指液流的相对速度跟原流速度反向的假角。而我们说了这里面理想情况下液流和叶片是角度相同,所以我们记 b 特 a 为叶片角,但研究的主体是不一样的。 我们里面的 b 特所研究的是液流的速度构成,而我们的 b 特 a 指的是叶片的一个构成的假角 d, 我 们借助叶轮的直径 b, 我 们借助叶轮的流道宽度,那 z 我 们借助叶片的一个数量,同时 g 一 为进口,二为出口,无穷表明是叶片有无限多时它的一个参数状态。 因此我们知道速度三角形是研究叶轮内流动的一个重要工具,可以分析泵的性能,确定叶轮的进出口等参数。 那我们来看速度三角形的第一个底边,我们知道底边实际上是它的一个圆周转动的速度。在高中的时候我们学到过线圆周中的线速度,它应该等于角速度乘以半径, 而我们的角速度应该等于二 pi 乘以转速,那我们把二跟半径放在一起就得到了 d, 所以 它就得到了 pi n d, 因此我们直接带到我们的离心运动的速度中,所以此时的 u 就 应该等于 pi d 乘以 n, 那 在任意点均成立,所以有 u 一 等于 pi 第一 n, u 二等于 pi 第二 n 在 不同位置的指定曲值所对应的不同的转动速度。第二个,它的高 速度,三角形的高,实际上它应该等于我们在叶轮的半径方向,我们取一个环,我们取一个圆环,那圆环的面积就应该此时圆环的周长乘以它的宽度,所以我们记住派 d 乘以 b。 然后这里面我们在流量除以圆环的面积就得到了它的一个速度。我们引入了一个系数套,在理想条件下,我们套取一就等于我们的理想值,也就是我们的流量等于面积乘以速度。那在实际过程中,我们这里面就取值取零点九到零点九五之间, 那同样既然是三角形,它就满足余弦定力作为一个补充。

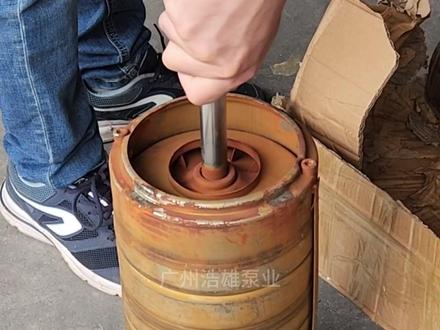

水泵压力上不去,没有明显噪音的,通常是考虑叶轮间内漏或堵塞。今天维修的这台泵竟然因为叶轮间隙提过高,以及泵轴同心度问题导致压力不足。 客户寄来两台开立的 c、 d、 l 四二四零立式多级离心泵的叶轮总成,检修这里其中一台能运行,但压力最大只能到七公斤,另一台叶轮直接卡死转不动。今天来检修压力上不去的这台机。 首先要拆掉两个固定拉片,然后出水导流件就可取出来了,这个导流件没发现什么问题,接下来拆叶轮和其他导流件。 注意,叶轮是由锁母和锥套固定在轴上的,要拆锁母必须固定叶轮或轴固定后,螺母就可以拧松, 螺母取出来后,然后用锤子这样反向敲一下,就可以取出椎套,椎套取出后,用手就可以取出第四级叶轮, 随后就可以取出四级导流件。轴这里发现了异常,轴上有较深磨痕,这个凹槽足足有两到三毫米深,这应该是运行不同心造成的。可以看到导流件轴套也磨损了, 轴套磨损部位呈偏心状,上面窄下面宽,这是明显的偏心运行导致。同样方法拆出第三级叶轮,三级叶轮没什么问题,移走三级导流键后发现轴的这个地方也有磨损。 取出第三级导流件,发现轴套也有磨损,轴套依然被磨成偏心状,在轴上留下了凹痕。第二级叶轮取出后也没什么问题,现在取下首级吸水导流件, 第二级导流键也自动脱落。第二级导流键带合金,轴套也是磨损严重,外套都快被磨没了, 最后就剩首级叶轮在轴上,没必要拆下来。现在可以清楚地看到 这个一级叶轮内口环有磨损,现在我们来整体分析一下。这是首级导流件放最下面的,这是第二级导流件,第三级导流件、第四级导流件末端出水导流件。 现在挨个分析受损情况,这个首级叶轮内口环就磨到了一边, 首级导流件吸水口环和垫片也是单边,磨损比较严重。 这个二级导流件带轴承套磨损严重,中间镶嵌的外套都要磨完了。不止轴套位置磨损,叶轮口环处也呈偏心状磨损, 这里明显磨到了口环和垫片,这边呢,没有磨损痕迹。再看与之对应的叶轮外口环,单侧有磨损,口环另外一侧没有磨损痕迹,这是三级导流部件, 叶轮口环,这里有明显磨损,口环另一侧几乎没有磨到。 再看中间的轴套,磨损的比较严重,也是偏心状,这边宽,另一边比较窄。 第三级叶轮也是一样,外口环都是一边没有磨到,一边被磨损,第四级导流件磨损状态更明显。这边叶轮口环磨的比较多,轴套一侧都磨到不锈钢轮廓了,而另一侧还有这么宽, 换个角度再看,更直观明显。 这第四个叶轮和前面差不多, 这边没怎么磨到,这边磨得厉害。这个是出水导流件,没有叶轮配合口环,但中间的轴套也被磨损,不过偏心状不明显。 最后看看这个轴,这些磨痕明显的都是和导流件磨损造成的。现在我们大致分析这台水泵压力不足,并且被偏磨,可能原因如下,一、泵轴自身同心度不够。我们在泵轴看到了切割机切割痕迹, 这轴应该是在一根长轴上切下来的,两头都是砂轮片切的, 长轴本身难保证同心度。二、连收器或电机支架安装不同芯,造成叶轮件安装倾斜。 三、叶轮间隙被提太高,加上轴不同芯和安装倾斜,在运行时叶轮间歇性的脱离口环,水压内漏,导致压力降低。你们觉得是什么原因造成的呢?
