b 缩版的机停线输出，如果断线，嗯，这个线到 c s 一 c s 一的七星插头是往工作面放上去的。呃，如果他断线，线是一二故障 急停线段，闭锁板的这个输入这根线，嗯，是去了 c s 模块儿的 这个引脚，如果这一段线断了之后报的是零一故障线路段，零一故障线路段是 b 锁板第一个 b 锁板的输入到 cs 到 cs 模块的输出这个这根线。

七七线的排列三一音频，二闭锁三五电源四、故障查询六七数据。 你说这个音频和闭锁的效果？音频和故障查询 和数据。线短路 这个大大小的频率和线路的长度，线路的充放电呃，长度是有变化的。

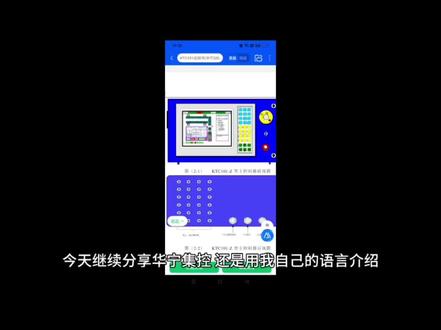

今天继续分享华宁机控，还是用我自己的语言介绍所谓的尚未机，就好比我们淮南华林的主机，不同的是，华宁主机是采用计算机嵌入式的，并且具有标准的串口通讯，可以与外界的计算机实现数据通讯。 中卫机指的就是两块沿线检测模块，两块输入输出模块，一块纯输入模块，一块偶合器模块，一块语音报警模块。所谓的下位机指的就是沿线具有智能输入输出的本安设备， 负责远程数据的采集通讯，可以直接控制本地设备。下一个视频我们讲解他们的作用。专为零基础学习煤矿电工提供的平台，采用视频课程加直播间讲解培训资料，为大家授课学习。希望大家能够点赞加关注。

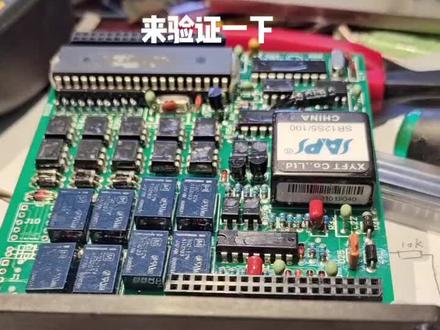

华宁的阿欧模块 在井下，呃，第一路和第三路 节点不通，刚才拆开测量了一下，他的顺序是一二三四，正好是第一路和第三路， 然后第一录的是是继电器，还有这个 虚流二极管坏了， 然后第三路第三路是继电器坏了。 松下的信号继电器质量质量也是不错， 坏的原因可能就是线圈有问题或者接点，但是我刚才用共十二伏，这个继电器的是细核的，接点也通，估计是继电器的这个性能不行了。然后我把第三路的 第三路的这个继电器搬到啊第二路，第二路的继电器搬到第一路，第三路测试是正常的，就确定是继电器坏了， 然后第三路的光偶是这一个， 这一个光偶他把信号抹掉了，其实抹不抹，这样封装的光偶基本上 能找到，然后单片机控制，通过电阻控制光偶，光偶导通控制继电器细核，这就是实录输入， 然后这是十二路，一二三四五六十二路，十二路输入， 这个型号也是抹掉的，好像是。呃，这个光偶也很容易找到。六角的光偶是幺幺幺七还是什么东西 记不清了。

我们在井下会经常听到或使用到华宁疾控，今天就以华宁 katc 减幺零幺用我自己的语言简明扼要概括一下。它是天津华宁公司生产的及控制、通讯、故障检测等于一体的系统产品。它用于我们井下工作面顺槽、固定笔袋等， 可以实现保护控制、沿线通话、故障检测、语言预警等功能。它的组成分别由上位机、中位机、下位机、各类传感器组合电话及停闭锁开关和多功能终端等组成。 通过不同方式的连接和配置，可以实现对综采工作面设备启停保护控制，实现多条胶带运输的集中控制保护 连线通讯、故障检测专为零基础学习煤矿电工提供的平台，采用视频课程加直播间讲解培训资料为大家授课学习，希望大家能够点赞加关注。

掘进机送上电故障就出现了，是电源干扰还是沿线干扰？排查了两个多小时，排除了设备启动引起的压降，观察故障记录是先没有十八伏，然后出现下位机复位和输入点故障，分析沿线干扰 和掘进机电源交互的位置，只有皮带机尾，没有好办法，只能用排除法，用终端甩掉机尾，下位机闭锁，电话护张现象消失了，是保护线干扰和下位机问题， 再慢慢排查。出现故障还是应该查看故障记录，分析故障范围，少走弯路。
