昆仑通态触摸屏报警历史记录怎么做
粉丝762获赞2332
相关视频

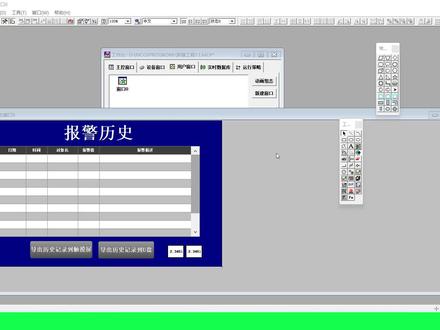

04:43查看AI文稿AI文稿学习完本节课，你将学会如何将报警历史数据导出到 u 盘和直接用电脑连接触摸屏读取历史数据的方法。首先添加报警显示控件，控件的显示主要是为了查看历史数据，后面与导出的数据作对比用。 其次是添加两个标准按钮，主要用脚本实现导出数据到优盘和导出数据到触摸屏的功能。最后添加两个变量，用来显示导出的进度和导出的状态。 用 plc 随便写断程序，模拟设备报警提示，最终将报警输出到四十点零一、四十点零二、四十点零三，每隔零点五秒一个报警，把四十点零一、四十点零二、四十点零三的信号添加到触摸屏报警中。我这里已经 添加好了，只要 plc 开始执行触摸屏的报警显示，控件就能显示报警了。默认添加报警是自动保存到触摸屏里的，可以从实数数据窗口中查看。注意，自动保存产生的报警信息一定要勾选，不然导出来的文件是没有报警信息的。 接下来我们看一下找出历史数据到优盘的脚本该如何编写。打开脚本编辑器，如果不知道脚本怎么写，可以查看手册中脚本里面的数据对象、操作函数。点击帮助按钮，打开帮助手册， 找到导出历史数据脚本。查看脚本参数的含义。第一个参数文件名称，主要是要保存的文件名称，如果想要保存到触摸屏内部，则需要添加路径， mcgs star user， 如果不写 mcgs 的 user 路径，则表示保存到 u 盘。注意，这个很关键，决定你保存到那里。参数二表示你要保存的内容类型，比如你要保存报警历史，则需要写 mcgs history alarm。 参数三，这个是要显示文件中的标题，如第一列显示时间，则输入 mcgspm， 如果不清楚则空在那里，空着不写则显示所有相关的内容标题及数据。 参数四和五需要填写开始时间和结束时间，有具体格式要求。 immpdhhmmss， 我这边写的是从二零二二年到二零九九年，表示要读取这段时间的所有报警数据。参数六，填写要 导出的条目数，我这边写的是两万。参数七，导出的方式一是覆盖，二是追加。参数九表示当前导出的进度。参数十表示当前导出的状态，如果导出错误，则显示错误代码。 接下来可以看出，导出到 u 盘时，则直接写文件名称即可。导出到触摸屏则需要添加一个路径， 修改文件名，添加 mcgs dirt user， 表示导出文件到触摸屏的用户目录下，两个导出方式的脚本已经写好，接下来我们来测试下。 plc 已经在运行，报警有输出，触摸屏需要记录一分钟，我刚才已经让触摸屏记录了七千条了。打开 tpc 文件操作，我先导出历史数据到触摸 摸屏试试看。连接成功后，先把触摸屏里面的文件都删除。点击触摸屏的导出历史数据到触摸屏按钮，在 tpc 文件操作工具刷新， 我们可以看到文件已经导出到触摸屏里了。接下来点击导出历史记录到优盘按钮，导出后打开优盘查看下，这时候可以从优盘看到文件已经导出到优盘了，打开导出的文件，查看内容。 第一行的标题中有报警发生的时间等。如果我只想显示报警时间和报警内容，怎么办呢？ 这时候需要修改脚本的参数三的内容，每一列用逗号隔开，第一列显示时间。则添加 mcgs time。 从 excel 的第一列复制出来，粘贴到脚本里， 用逗号隔开第二列，第二列显示变量名称，第三列显示报警内容。接下来下载到触摸屏测试下，这次不用优盘了，直接用电脑读取触摸屏内存，方便查看。打开 tpc 文件操作，点击触摸屏的导出历史记录到触摸屏按钮， 打开导出的文件，看下效果。总结脚本的参数一，决定导出的地方。参数二，导出的内容。参数三，导出文件列的标题。
236迪恩讲技术

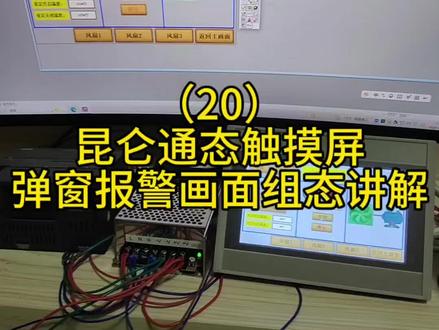

10:16查看AI文稿AI文稿好，大家好，上节课呢，咱们讲了一下咱们昆仑通泰触摸屏组态软件当中一个 gif 构建，是如何组态的，使咱们的画面更加完善。那这节课呢，咱们主要讲一下 咱们昆仑通泰组态软件当中有一个弹窗报警是如何实现的？你比如说我，现在我的风扇一啊，有一个保护动作 啊，这个保护动作也可以是咱们的热计啊，电机的热日记保护原件啊，一个常闭点或者常开点啊，咱们如何使它啊，作为弹窗报警出来呢？ 你比如说我，现在我用的是线位啊，作为它的一个保护动作啊，我保护动作了，它会有相应的显示指示灯，那如果我切到风扇二，我在保护动作， 他就不显示出来了，那怎么办呢？咱们就要设计一个弹窗报警，让他在每一个画面啊，如果保护动作他都会弹出来，是吧？这节课我们就开始讲这个。好，首先呢咱们要新建一个画面啊， 新建一个弹窗画面，咱们新建窗口，新建窗口咱们给他重新命名一下啊，叫什么呢？风扇衣，保护动作弹窗， 风扇一保护动作弹窗。 好吧，风扇一保护动作弹窗啊，然后选择这个子窗口属性作为子窗口使用，我们要打上钩啊，窗口模式呢，它是一个模态式窗口，还有一个非模态窗口， 还有个菜单式窗口，咱们选择模态式窗口，下面有解释，比如说打开后无法操作子窗口下的主窗口的构建，就是我弹窗弹出来之后， 我主画面的那个按钮啊啥的都按下，无反应啊。如果你选择的非模态窗口呢？那弹窗报报警出来之后呢？主窗口的勾键按钮啊，也可以点，所以说呢，就看你需要啊，我选的是模态式窗口，因为什么呢？ 这个保护动作了之后，你必须要去检查，把它消除掉，是吧？热剂啊什么的保护动作了，你必须要把它复位检查啊，没有问题了你才能实现其他按钮操作， 是吧？这是我们的这个逻辑，那咱们就选择模态式窗口啊，打开是显示边框啊，咱们也可以打上勾，你也可以不用打啊，下面呢位置有一个相对位置和绝对位置，相对位置呢？就这个弹窗 弹出来之后，他大概在哪位置？左上角，右上角，左下角，右下角或者正中间啊，这是相对位置。绝对位置呢，你就是说你输入 x 轴 y 轴那个数字，你就可以具体定位到哪个位置，是吧？那咱们就选择相对位置，让他在屏幕的正中间弹出来， 再往下呢就是大小窗口宽度和窗口高度啊，咱们根据自己需要看他需要大画面还是小画面啊？ 但是你不，你不一定是非要是整画面，咱这个触摸屏的分辨率他就是八百乘四百八的，所以说呢，咱们就减去一半，让他弹出来一半，呃呃，小小于屏幕一半吧，算是是吧，那咱们就四百乘以二百四，好吧，好，咱们确定。 好，那咱们开始走开这个双击这个报警弹窗画面，那咱们开始编辑一个什么呢？用到咱们这个标签 提示人的吧，弹出来提示人了，那咱们写什么呢啊？写一个，比如说风扇一报警，风扇一保护动作，请检查是吧？必须要提示人去检查吗？是吧？ 风扇一保护动作， 嗯，给感叹号， 请检查。好吧，咱们就写这个字，风扇一保护动作请检查。填充颜色呢，咱就不要了，边线颜色也不要了，刺肤颜色呢，咱们给个红色显眼的啊，字体大小咱调大一点， 然后好扩展属性好行，确定。风扇一保护动作请检查，弹出来的画面就显示这个，但是弹出来之后呢，你不能让他一直弹着啊，咱必须要加一个按钮 啊，让这个画面再关掉，是吧？手动关掉，那咱们就新建一个按钮，找到水晶风格按钮咱们随便选一个，确定找到之后咱们拖到下面啊，咱们给它命名什么呢？确定是吧？确定 啊，文博颜色咱们给个绿色吧，字体大小咱们给个四号。 好确定啊，但你这个昨天完了，你还少一步，少一步。操作属性操作属性关联什么呢？就说关闭用户窗口。关闭， 关闭谁呢？就说咱们这个弹窗，风扇一保护弹窗，咱们确定完了之后，这个画面就要这个弹窗就要关掉，所以说咱们就选择关闭用户窗口，风扇一保护动的弹窗关掉它。好确定 好，这就算是一个弹窗画面，我们已经制作完了，那下来呢，咱们就要光有弹窗制作了，但你怎么才能使它弹出来？是有个条件的啊？ 所以说呢，咱们就需要用到咱们这个运行策略啊，让他有一个条件来触发他这个弹窗动作。什么触发他呢？就是咱们风扇一的保护动作啊，保护动作这个点位如果通了，那他就弹窗弹出来，所以说咱们在运行策略里头要新建一个策略。 新建一个什么策略呢？咱们就新建一个事件策略啊，事件策略呢，就是咱们这个保护动作了啊，这个事件动作了，他才能实行执行这个策略。好吧，确定 策略呢，也可以给他命名啊，策略名称呢啊？风扇一保护动作弹窗好风扇一保护动作，弹窗好。数据对象啊， 下面就要需要关联一个变量数据对象，那谁啊？啊？谁哪个点位啊？实现它这个弹窗弹出来呢？那咱们就关联一个变量啊，保护线位一，就是咱风扇一后面的它的线位保护。好吧，确定 下面执行条件，正跳变时执行一次，还有负跳变时执行一次啊，这有很多啊，其实就是从一到零，从零到一的区别啊，咱们就选择正跳变执行一次啊， 当确，当确定的条件满足时，运行好，确定。那这个设置完了呢，咱们还需要进去给它新建 一个策略。双击进去之后咱们要新建策略。行，这个咱们不用管他啊，这是出发条件，咱就不用管他，让他一直出发啊，需要写到一个脚本程序。什么脚本程序呢？就是他的启动条件 啊，这个弹窗啊，弹出来，这条件满足了，我这个弹窗要弹出来啊，找到咱们的用户窗口。风扇易保护动作弹窗啊，有一个方法，下面有一个 open， 打开窗口。意思 啊，那咱们双击他，你说咱们这个啊，保护动作一啊，这个点位如果通了，那他就弹窗弹出来 open 是 吧？好，检查一下，搅拌正确啊，确定保存 好。那这样呢，咱们这个风扇衣的保护弹窗算是制作完了，那咱们下载到触摸屏里头看一下啊，看它能不能实现咱们保护动作的时候，弹窗能不能弹出来。 好，咱们进入运行环境，进入操作画面啊，风扇衣 咱们启动好，启动，那咱们动作一下线位啊，试一下，比如说咱们模拟一下保护动作，好，保护动作，哎，弹出来了，风扇一保护动作请检查好，咱们确定， 那咱们就需要相关人员去检查一下设备是否正常，是吧？那咱们就需要相关人员去检查一下。好，咱们保护动作一下。 好，也能实现风扇一保护动作。就是说呢，咱们这个弹窗呢，不论你在哪个画面里头，他都可以弹出来以提示咱们啊。运行维护人员先去检查是吧？ 好，确定。风扇三，咱们弹窗一下也可以进入到主画面，咱们弹窗一下保护动作啊，是吧？都可以， 那如果你想要风扇一，风扇二好多画面都要制作呢，那你就相应的一个一个去做相应的弹窗画面。 好吧，那这节课呢，我们就讲到这，咱们的弹窗报警是如何实现的？好，这节课我们就讲到这啊。
556孜然杨又串

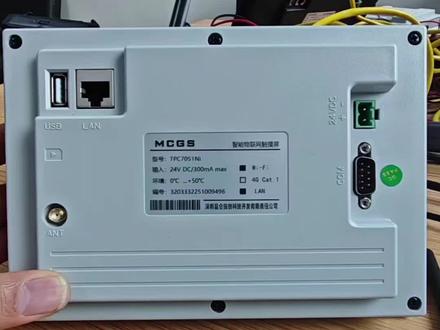

24:32查看AI文稿AI文稿我现在手头这个就是一个呃物联网屏，可以看这个 这个标签，这个是 wifi 版的物联物联网屏，七寸 wifi 的， 然后它比普通屏多了，哪个地方呢？一个是天线的这个接口，就是所有互联网的情况下需要接一个天线，这个是呃昆仑动态自带的一个棒棒天线。 然后这个如果是四 g 屏的话，可以看这四 g 的 话会有一个 sim 卡这个口，插一个电话卡，这个都这个是 wifi 的， 这个不需要，我在正常这个调试之前需要把这个天线装上去， 插一个线二四伏这个电源启动了，开机时候进入设置，点击屏幕 系统参数设置，然后这个 wifi 屏的话需要两个注意的地方，第一个是网络， 网络这个跟普通屏不有区别的地方，这网卡这个地方 这会出现一个，第一个是 l a n lan 口，第二个是 wifi， 选一下 wifi 就 选中 wifi， 然后进入 wifi 配，这里面要起用，这个就是 wifi 名，我这办公室的这个 wifi 名， 这这我已经连上了，然后正常情况下这个 这个没有其，我这边没有其他，就这这个 wifi 收到了这个 wifi， 注意一定要用二点四 g 的 wifi， 有 五点八 g 的 不行，有路由器配置成二点四 g 的 这个 wifi， 然后啊输入这个密码，就是点一下这个 wifi， 输入密码就是连接， 可以看下这个信号，百分之八十应该是三格信号，这个信号还还还可以，如果信号特别低的情况下，这个可能是连接不是很好， 然后这五连网络，这个配置好了，再看一连接， 然后这是第一个第一部分需要注意的，然后第二个互联网，互联网第一次配的话，这个是下线的状态，就是这个状态离线状态， 就这个设备这个物联这一块，然后这个我我这个这个配置完， wifi 网络配置完进入物联，第一个就是服务器地址，服务地址 就是我们现在用物联助手一定要这个，把这个改成 iot， 就是 iot 小 写的 iot， 后面不用出场的话是一个 pub。 咱们现在用 iot 物联助手改成 iot， 然后这个身份名称，这个在物联助手用，特别注意的是用户名和密码，用户名 d e v i c e， 密码一二三四五六，这个所有的物联助手这个配置，这个这个全部都是一样的， vnc 可以， vnc 的 话可以自己设置这个默认，我用默认的就是 八个亿，然后这个配置完之后确定保存，然后这点一下上线四百， 这这个刚才忘了，这个一定要启动动态 ip 地址，这样的话它才会默认生成一个 ip， 幺九二幺六八三点三点八四，就 wifi， 这个就是烂口 ip， 这个是 wifi 的 ip， 这有两个 ip。 然后再点一下， 就如果是不上线的话，重启断电，重 启 它自动开机，因为选中开机自动在，所以正常情况下这个屏的话就是这边配置好， wifi 配配置好，我重新上下电，这的话就是开机自动，就是这个屏也连上这个服务器了， 然后进入 这个 i o t 状态，编号就是咱屏的编号密钥就是这个物联的这个密钥，这个一会绑定这个需要用到， 然后这个是二维码，就是我们需要扫描这个二维码，然后才才能绑定我们这个物联助手上，这个就只有我这个简单的点动 能通信上，我们下下面进入手机绑定这个二维二维码，绑定我们的物联助手这个账号上 我们找到这个物联助手这个 app， 这个物联助手进入 默认，我就可以这个右上角，右上角这有个加，点击扫码添加，就扫这个二码， 再再来一次，再来一次直直接就识别出来这个是编号三二零三，就对应的是那个编号 四 f， 这个对应这个密钥，这个这个地方可以给这个设备起个名，我就是测试物联助手， 正常你用可以这放一个你的这个设备名称呀，或者是客户名称呀，或者是之类的分组的话，我可以进行这个分组，我现在用默认分组这个备注也可以确定 我已经绑定到我的这个这个这个这个账号下面你看看测试物联助手，然后这个有个三角形，这个就可以远程监控，我现在进入 我进来看到画面，我点一下，点一下，点一下，点一下，这样手机端的这个呃绑定，然后呃操作，就这样我退回， 然后他这个还有其他功能，这个就点右边这这这按钮设备的一些基本信息， 它还有 vnc、 vnc 和监控的区别，刚才我们看的画面是监控，我们可以点下监控是这个，这个可以看一下 vnc， vnc 是 把这个整个画面投放过来， vnc 和监控不一样，监控值数据同步到手机上，然后 vnc 是 整个画面投放过来，我点一下我这个这是直接就是 把画面直接投过来的，然后我如果是想要这个设备，呃， 让其他另一个人用，我就可以用。分享就是这是权限，就是远程监控啊， 呃，操作啊，远程调试啊，监控啊，操作这些我可以分享我一个的用户，这个用户就是用户名，一会注怎么注册？我再再讲一遍， 我绑定过之后，如果不想解，想解绑，我就选择这个删除， 删除之后我现在我这个账号就没这个设备了，然后删除过之后，其他另外的人我就可以再来绑定这台设备，这台设备只有一个人绑定，但是这绑定这个人呢？可以把这台设备分享给其他人来看 手机上的操作基本上呃，就完了，现在看电脑端 物联助手用这个，这个物联助手， 我双击打开这个软件，呃，在使用物联助手前的话，我第一步先注册账号，就是物联助手必须需要注册账号，比如我，我可以注册一个测试。老李，老李啊，这个就 随便起个名字，容易记的名字，公司名就随便起一个。手机号一定要真实， 这个手机号非常重要，真实这个需要获取一个验证码，我这个手机号已经被注册了一个新的手机号，输入验证码，然后密码， 这密码，这个用户名，手机号密码，这三个是关键信息，然后点击注册，注册完之后 我这里面已经注册了，就输入用户名密码，我现在登录 找到我这台设备，刚才是手机上这个操作，我现在这个可以这个在电脑上再添加一下这个设备， 这个可以直接我先删除了，我现在电脑上添加这边有个加号， 手工添加设备编号，这个设备编号就是刚才屏幕上那个编号，三二零三三二零三三三二二二 三个五零五零五，米奥也是屏幕上的米奥四 f 四 f 幺七八四 a 五二 测试误连，默认温度添加，就添加成功出现， 然后点击状态这个点，找到这台设备设置无连，我就远程在电脑上监控， 远程可以操作， 进入系统设置就直接退出了，这是这是监控的这个数值数据同步很。然后我们可以看下 vnc， vnc 进入， 嗯，输入密码，这个 vnc 需要输入密码这个，然后这里面这个也可以操作，但是这个可以进入系统设置，有 vnc 里面可以进入系统设置， 这些信息都可以查看，其他东西都可以改。 我如果要远程这个下载屏幕程序 p l c 程序，找到运维测试误连，就是找到咱们这台设备，然后我点击连击， 看这个地方已连击，这个代表我这个 这个电脑已经预屏触摸屏，这个远程这个连上了，看这个这个这个 ip， 然后我打开一个项目，打开一个工程，这个的话是我现在这个历程，这个物联助手调试用的一个历程，下载 这个目标，设目标机名，这个 ip 地址设成这个幺零八九三二幺零八九三 幺零八九三二，然后重新测试，测试正常我们就可以把这个程序下载去， 下载成功，我点击运行，我这个屏幕程序都已经更新完了， 嗯，然后联机，我如果想想升级这个 plc 的 我们，我们现在就是西门子的，我们先看一下这个联机，这个网卡 就是 wifi 这个地方就找到设置有一个显示， 这个直接从控制面板找吧，面板网络 internet， 这有一个更改四倍镜， 看这个 t a p windows app 九，这个就是我们现在这个 物联助手透传建立的这个网网络，这个连接就是网络，看一下这个 ip 自动获取 这个这两个地方啊， ip 出个那个，呃，这个网，这个网络设置出现那个那个网卡，加上这个有有 ip。 我 现在直接打开这一个一个 p l c 的 程序， p l c 程序 测试， 然后我 p c s 二零这里面需要选择这个通信网，刚才看 tab 代表就是这个虚拟网卡 tab 选一下 搜索没搜到到， 如果这个搜不到了，我们直接添加幺九二幺六八二 一，这个 ip 是 plc 的 实际 ip， 就是 plc 局管的 ip 多少，这个数多少行，然后我进行确定下来啊，一弹出这个页面上代表这个 plc 已经连接成功。 好，这个已经可以了，我就远程可以这个调试， 我操作触摸屏啊， 就这个就可以远程调试，或者是这样看 我们进入这个触远程画面 可以远程，就是我们现在是远程调试这个平和 p l c 点动 这个物联助手，然后 调试下载这个 plc 程序，触摸屏程序基本上就完了，我们下面来看物联助手需要这个在触摸屏这个加载哪些驱动或者哪些信息。是啊， 这个我的新文字，这个就不用看，主要是这个 mcgslt 这个需要单独加载的， 然后用的时候需要看一下这个系统这个驱动里面带带没带，如果没带的话，就是我需要放到这个路径下面，我看我这个 m c g l t 在 这里面， 我可以找一下我这个电脑那个路径看的 d 盘 m c g l pro， 然后 program， 然后 drive 这个下面， 然后这里面就可以放吧。如果是找这可以自定义自己建一个文件夹放进去，我就我这里面放的是自定义的 mc 解 o t mc 机 i o t 驱动这解，把这个驱动解压一下，放到这个文件路径下，放到这也可以放到用户定制设备，也可以就放到这下面， 然后在这里面就是，呃，如果不出现的话就添加一下，如果已经出现就双击在右边会出现，然后确定在这个地方 添加，或者已经有了就删掉。物联助手关键就是要有这个 m c t l t 这个驱动，我们先看一下核心的配置的一些信息， 第一个通讯状态，这个 l t 状态，这个需要有这个状态，呃，可以表示这个这个驱动当前的这个联网的一个状态，打开帮助我们可以看一下， 正常的时候是零负一加载失败，然后一般会出现了这个状态，一是零，这个是正常的，然后 这几个会幺二零几，幺二零幺幺二零六，这个就是连不上网的时候，会出现这些后台启动失败，就驱动或者配置有问题，会出现这个幺二零一，幺 二零二幺二零三，如果是连不上就可以检查这个，当你出现不是零的时候，等一会还有问题，就要看一下这个状态，看下这个状态码，然后对应的是哪个问题， 然后关键的信息，第一个这个通讯状态就刚才已经看过了服务器地址，这个服务器地址就是前面我们在屏幕系统配置里面的服务地址， i o t 点 m m c g s close 点 com， 这个的话就是那个屏可以绑定个变量，也可以不绑定，绑定个变量的话可以看，然后最关键的是这两个 还有二维码，二维，二维码里面的信息就是这两个信息，我如果用手机去扫码去绑定的话，这两个信息我可以不显示，我不绑定，只显示二维码就行了。如果我想用电脑了， 不想用面二维码，我自己把这两个都显示，或者都显示也可以，就是，呃，可以查看这个 alt 状态， 编号、密钥二维码，这些是核心的一个信息，需要展示的需要连接的变量，看一下我这个 l t 状态， l t 状态就是连接的是刚才的 l t 状态，然后编号 驱动里面的编号，然后密钥这二维码二维码，关联变量二维码，然后这个二维码添加的话，就打开这个工具栏，这里面下面有一个这个二维码就随便拉过来就行了， 就绑定一个二维码就可以了。 到这到这基本上物联助手的基本上使用就已经完成下来， 好，完了。
133昆仑通态PLC一体机

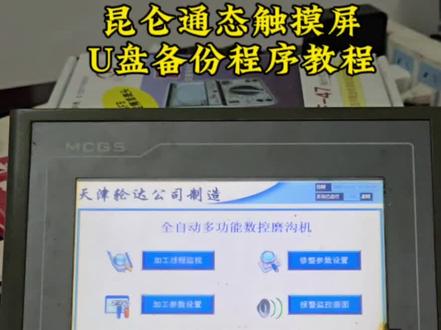

07:21查看AI文稿AI文稿这节视频我们来讲解一下昆仑通带触摸屏程序的导出，准备一个 u 盘， 这是一个两 g 的 u 盘，两 g 容量很小啊， 不是因为舍不得买容量大的啊，因为在我们公共领域啊，一些老的速供，像这个凯恩迪 k 一 千 广速啊，一些老速供他是不支持大容量的 u 盘啊，所以呢，准备一个两 g 的 其实也就可以了啊。好，把这个 u 盘插到我们电脑的 usb 端口， 第一步啊，先把这个 u 盘格式化一下啊，找到这个 u 盘，点鼠标的右键啊，格式化， 这个格式化，我们就用这个，这个 f a t 啊， f a t 就 默认了就可以了， f a t， 你 也不要去选择这个 f a t 三十二啊，你管他的，就 f a t， 这个就是三十二吧，行了啊， 然后呢，勾选这个快速格式化，确定啊，好，格式化完毕， 现在把这个 u 盘把它拔出来啊，拔出来，然后呢插到我们这个 触摸屏啊，这个背后的 usb 口啊， usb 这个口啊，插上去来看一下我们这个触摸屏啊，是一个老款的啊， 是一个老款的 t c p 七零六二 k t 啊， 昆仑通的触摸屏，好，这个 u 盘已经插上去了，接下来我们就要来拷贝这个程序啊，好，现在我们把这个触摸屏断电，重启一下，把电关掉， 然后呢再通电啊，手指敲击这个屏幕的中间， 敲击中间啊，好，哎，出来多了啊，等一下我们先把它取消， 最终啊，还会出现这样一个画面啊，这样个画面，我们这时候点这个文件操作啊，我用起子吧 啊，文件操作，接着我们点击这个导出工程目录啊，导出， 然后呢，这里面有两个文件夹，我们选择第二个啊，第二个 usb 这个，然后点确定， 然后这里面啊这个程序啊就会拷贝到我们这个 u 盘中啊，很快啊， 好了，这样我们这个触摸屏的这个程序啊就已经导出到我们 u 盘中了。其实如果要把这个比方说以后换一个新的屏幕啊，换一个新的 这个触摸屏，还是这样操作啊，你点这个导入，是不是导入工程？目录现在是导出啊，一个样子啊， 那么就可以把我们这个 u 盘里面的程序呢又导入到我们这个新的触摸屏中啊，好，现在我们这个程序其实已经已经拷贝到 u 盘中了，现在把这些都拿关掉啊， 可以点一下重启吧，就可以了。好，现在我们把这个 u 盘啊，把它拔下来，拔下来啊，这个再插入到我们电脑中 啊，插入到我们电脑的 usb 口，打开这个 u 盘， 那这个文件啊就是刚才备份的啊，你看这个日期啊，还是二零零八年的 啊，这样我们这个屏幕的程序啊就已经备份到我们电脑上了，把这个 u 盘里面的程序再拷贝到我们电脑上以后啊，这屏如果坏了，你再换一个新屏 啊，就需要把这个程序再把它导入进来啊，我们现在把这个电源拔掉啊，再来演示一下啊，敲击中间， 好，他就会啊，连续的敲击中间，他就会出现这个画面啊，当然呢，我这个是出现这个画面，有些朋友呢，可能敲击中间敲了半天，弹出一个密码输入框， 要求你输入密码，没有密码，你这个程序啊也是导不出来的，导不出来啊，这个就比较尴尬的，所以说就要找厂家啊，找厂家当初设计这个机床的人啊，去联系一下 屏幕的程序啊，屏幕啊不值钱，三五百块钱就买到了啊，昆仑通代的应该讲还比较便宜啊，这个公共界的扫地僧啊，昆仑通代 他的这个软件的使用跟微轮通啊，还不太一样啊，但是呢，功能也非常强大啊，昆仑通代， 昆仑通贷啊，绝对是触摸屏界的扫地僧，因为他家的这个软件啊，软件 官网啊，像个山寨网似的，官网都下载不到啊。没有啊，不提供这些啊，很奇葩啊，我这个软件还是发的邮件跟厂家人要的，你自己这个官网都做的比较山寨啊。 嗯，还有还有意思啊，但是呢，这个昆仑通的这个触摸屏的市场的占有率啊，还是比较高的啊，而且价格便宜啊，价格便宜。好，这节视频我们就谈到这里啊，感谢大家收看，再见。
232愚工修电

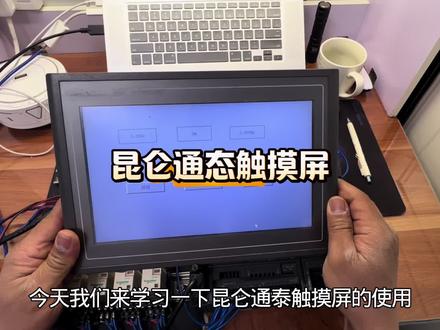

10:11查看AI文稿AI文稿今天我们来学习一下昆仑通泰触摸屏的使用，昆仑昆仑通泰是一个用的比较多的国产品牌， 第一节课我们来学习一下它的硬件接线和软件连接，首先看一下这个触摸屏的后边，后边这里是它的电源，是一个二十四伏的直流电源， 这有一个 com 口，这一个是和 prc 通信的，和 prc 通信的一个断口，这里有一个 usb 二， 这一个是可以和电脑通信，就下载程序，下载编辑好的程序，我们可以用这一个 usb 二，这一个端口和电脑连接，这一根线就是就是我们打印机上的线，看打印机上一样，这边是这边是一个这样的接口，然后这边是一个 usb 的 接口， 这里还有一个 usb 一， 这一个端口是可以用 u 盘，我们在电脑上编辑好程序以后，可以拷到 u 盘上，把程序下载在这个触摸屏上，然后有的有的触摸屏这里还有一个网线端口，也就是可以用网线和 p r c 通讯，我们这个没有， 然后我们做了一个简易的这个教学，教学平台用了一个西门子 smart s t 四零的 p r c， 这这两个是模拟的模块，现在是没用。 然后我们把这一个电源二十四伏的电源和这个开关电源接在开关电源上，然后把 usb 二用这一个数据线连接电脑这个 com 端，这一个是和 p r c 通讯的， 然后我们来看一下它的软件连接，我们先打开触摸屏的编程软件， 这一个是昆仑通泰的，嗯，昆仑通泰触摸屏的编程软件，然后这一个是他的模拟软件，也就是说如果我们没有触摸屏，我们可以用这一个模拟器模拟触摸屏，也就是就是把电脑当做一个触摸屏来用， 首先看一下触摸屏和电脑的连接，首先我们先打开这一个文件，新建一个文件，新建文件的时候点击这个打开新建工程，选择与我们的触摸屏，我们触摸屏对应的型号，我们这一个是， 我们这一个是 t t p c 幺零六二。 ps， 幺零就是十寸的七零就是七寸的 幺零六二啊， k x 啊，没有 k x x 是 一样的。然后点击确定， 然后就出来一个工作台，这个工作台首先我们要点击这个设备窗口，点击设备窗口，双击点右键设备工具，打开这个设备工具箱，这里有一个，这是我已经添加的啊，我们先把它删掉， 删掉以后点击设备管理，设备点管理，这里有一个通用串口，通用串口副设备，点击这个通用串口副设备， 然后再选择我们要连接的 plc， 这里有个 plc 有 仪表变频器模块，它可以连接很多，不，不光说是它可以连接 plc， plc 里边选择对应的型号 啊，西门子是吧？我们可以看到西门子我们用的是一个 smart 二百，对吧？但是如果说用选这一个 smart 二百的时候，就只能是用这个，嗯，模拟器，因为我们是串口连接的，我们就要选这一个 s 七二百， ppt 选这一个， 然后双击这就是把这个设备添加上点确认，确认以后我们要把这个选择的东西添加到这个主菜单窗口里，双击副设备，然后再双击 这一个，这样就是添加完了，添加完成以后点击 设备编辑窗口，这样就是把这个嗯 prc 和触摸屏添加到这个编辑软件里，然后我们看右边，右边有一个，嗯，这这个地方是，嗯，就是我们设置 prc， 嗯，通道的地方，嗯，这是默认的通道，我们先把这个通道全部删掉。 比方说我们要添加一个，嗯，输入输入点，触摸屏和 p、 l c 的 连接，其实就是在触摸屏上，嗯，画一个按钮，画些按钮或者显示这些电压、电流、频率，嗯，把这些显示按钮 连接到 plc 的， 嗯，输入点上，输入或者输出，或者是，嗯储存器。我们先添加一个，比方说我们要添加一个输入点，我们点添加， 我们看到这里有个基本属性，基本属性的通道类型，通道类型这里有输入输出，还有这个中继，还有储存器有很多，比方说我们要添加一个按钮，点吧， 选择 m 点，然后这个通道第几位，也就是说，嗯，在 m， 如果选择第零位，就是从 m 零点零开始，这里有一个比方说你这里写个零，就是从 m 零点零开始，如果这里写一个一，就是从 m 零点一开始，这里是个个数。比方我们要添加两个，就是 m 零点一和 m 零点二，然后这里有一个位，也就是说，嗯，你选择通道第几位的时候，就是 m 零点几，就是位往下拉，你看这里有一个八位的，这就是字节无符号，这里是十六位的， 下边是十六位的字，嗯，这是双字三十二位，双字有有符号，嗯和无符号，有符号，无符号就是正负，也就是，嗯，这就是实数的整数，整数的，然后底下是比方有小数点的，嗯，就是实数带小数点的，三十二位的， 嗯，这都可以选择，然后再选这个读写方式，读写方式只读就是只能读取，一般我们这里还有个读写，就是也可以读取，也可以，嗯，更改这是输入，然后我们先添加一个，添加一个，呃呃，这个中间，中间中继，嗯，选两个读写点确认， 啊，这对，这里是，这里是，如果是选的是零的话是 m 零，选一的话是 m 一， 从 m 一 开始，刚才选的一是 m 一 点零和 m 一 点一，添加两个，然后这里我们可以，嗯，可以给他起个名字，起个名字，嗯，比方说启动， 给他起个名字，启动这一个是停止。 还有一个很关键的问题，就是如果说我们用 plc 用这个触摸屏按钮，嗯，编一个起泡亭这个按钮啊，我们不不能选这个啥？就是比如你看我们打开这个编辑软件哈，我们先打开这个编辑软件，随便写一个起泡亭的程序，先把这个删掉。 你看我们，我们如果用实体按钮的时候，嗯，一般应该是用这个按零点零，对吧？按零点零，然后输出一个线圈， 我们一般是用一个按零点零输出一个线圈，这有个自锁。但是如果说我们用这个触摸屏，触摸屏就 这里就不能选择这个输入点，因为因为这个触摸屏你在触摸屏上按着一个按键，比方说按着一个按钮，这个按键，他这个 plc 上他这个实体输入的这一个，嗯， 寄电器或者或者叫光藕吧，他光藕本身他的实体店没有闭合，你只是在这个触摸屏上按这个按键，他这个输入的这个光藕他是不会，就现实当中不会是真的闭合，所以说如果说你选择这一个就是，嗯， 输入点按零点，按一点零，当你按这一个触屏的时候，你会发现他这个编辑软件上这个触点是不会动作的， 只有说这一个按零点就是这个输入点和实体按钮，嗯，接实体按钮的时候按那个按钮就是实物按钮，闭合以后他这个触点才动作，你在触摸屏上按这个按零点零，他这个触点是不会动作的，所以说这一点非常的重要。你这个启动所有的按钮，你必须用 冬季 m 代替他那一个 i 输入， 然后我们，嗯，添加完以后，添加完通道以后点这个快速连接变量有一个自定义，自定义就是我们自己，就是我们，比方说我们起了名字自定义，如果说你选这个默认连接，那就是他就是显示待特，待特零的待特上，然后到时候我们连接的时候就分不出来，然后点确认 确认，嗯，因为我我以前连过点不清楚，然后点确认，然后再点一个，再点这个工作台，这里有个工作台，选这个用户窗口， 新建一个用户窗口，我们这里也可以给他起个名字，比方说你这个，呃，什么工程什么的都可以起名字，双击这一个 动态组态窗口，这就可以，就是这就是相当于我们那个触摸屏的画面了，我们就可以在上面，嗯，编辑一些按钮啊，就是画图呗，就是组态，比方说我们要画一个按钮，嗯，这个按钮你看画一个按钮也可以画一个像，这个指示灯 也可以画一个，像什么报警，报警显示啊？都可以画，画完以后再再和那个，具体怎么和这个 p r、 c 连接，和这个触点连接，我们下节课再讲。
262电工拉呱哥

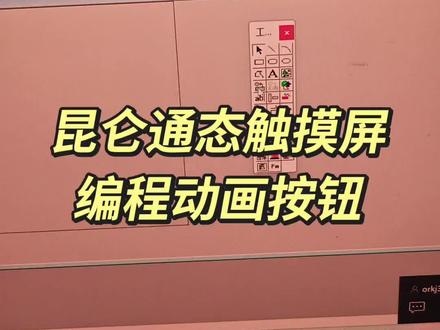

03:34查看AI文稿AI文稿呃，什么触点也好还是什么都有？你看比如说这个插入原件，呃，这个， 这个是动画按钮啊，这个就是我们的标准按钮，那我们就搞一个标准按钮，点一下之后啊，我们直接拉就行了，哎，这个按钮就出来了。那按钮的话呢？这个 双击，那双击这个我们抬起状态按。按状态嘛，那我们首先是文字上要编辑，对不对啊？文字上要编辑，那这个我们就叫它启动 啊，启动我们就绿色嘛，停止就红色嘛。嗯， 启动那我们按一下的状态，那也是启动啊，按一下也是哦，这个按下状态也是启动哦。这个要要要弄还状态也给他搞起来呢，就是说他的一个显示， 然后要要不要，要不要声音呢？我们就勾一下，一般就给个声音。给个蜂鸣器啊，勾选一下就是按一下，他会滴的一声。好，那这是我们这个，一般这种图片肯定不行。我们有一个那个按钮图，那按钮图的话呢？我们一般就是操作类。 呃动画按钮啊，扁平，还有这个，呃， 我们一般编的话就是。哎，你这个怎么没有太多啊？你这才几个？这个背景图片不是我们要选择那个。 呃公共用户，公共的啊，水晶的，标准的那种水晶的吧，那水晶的话呢？我们有。呃这个动画按钮就有相应的按钮，知道吧？我们看一下什么效果，行就用，不行就不用。哎，这个好像不太行， 那这里有一个也有些按钮，那就拿这个吧，对不对啊？ 随便用一个没关系，那个啊，不讲究。然后这个，呃这个用不了呀，好像啊，只有基本图像啊才能用背景图。呃，再再找一下。 那随便找一个，这个随便用一个吧。背景图片随便用一个吧。啊？就这种。哦，这是挺直的，好像颜色怎么样？哎，这个，比如说这个嘛？比如说这个啊？这是按一下状态。那我们抬起呢？抬起也给他搞一个 啊？对啊，就是按一下去。呃，复位掉又按一次，他就也也两种颜色，是吧？嗯， 那我现在应该是搞反了，你看我们抬起是绿色，那我们抬起就是按一下没？没有没有，按的时候应该是红色，按下去应该是绿色。比如说我现在是关，对 关是红色嘛？嗯，然后我们按下去就是开开的状态，就是开绿色。应该绿色啊？打开， 然后我们点击开。
15少帅搞机
