3dmax桥梁建模自学教程
啊，有同学问过我了，像这种啊，桥梁上的这种异形的这个效果是怎么制作的？呃，那么行者老师今天在这边呢，给大家提供一个这样的一个思路，首先的话呢，我们现在前世都去创建一根这样的一个线条，比方说我们现在创建一个这样的线条，对吧？拿下，再这样弯下来啊，拉远一点， ok， 这样确定， 确定好之后呢，我们现在对他的这个线条呢去进行一个长度的一个控制啊，去长度的控制啊，拿下来点， ok 啊，这个高度呢，拿下来点这个呢，我们可以拿远点 好，这个拉好了啊，那么拉好之后呢，我们现在可以对这个线呢去加一个这样的圆角命令啊，让它这样远一点点，这个地方呢也是把它拉远一点，对吧？这个地方拉远一点点啊， 好的啊，这样的话呢，我们就把这个路径呢就创建好了啊，那么创建好之后呢，我们的这个啊形状呢，它是一个类似于的这种花纹线条的一个啊，多边形的一个形状，我们拉一个这样的一个啊，五边形、六边形都是可以。 然后呢现在我们现在选择这个线啊，选择这个线我们可以对他来一个什么呢？可以对他来一个这样的一个放样啊，符合对象，这边有一个放样， 拾取了这个啊，获取这个图形啊，这样的话呢，我们就大概的得到了一个大概的一个形状，对吧？但是我们的这个形状的话呢，有一个问题啊， 问题就是我们的这个形状呢，呃，有点过大，那么我们可以对我们的这个图形物体植物节进行一个这样的缩放啊，大家缩放一下看到没有？ 这样的话呢？我们就把它大型的就这样穿掉了，如果说他这个里面要对他进行扭曲的话怎么办呢？那么我们可以回到这个变形这边啊，我们这里有个扭曲，大家可以对他进行一个扭曲的变化，看到没有他就会形成这种扭曲的变化啊， 扭曲变化我们还能够对它进行一个制作呢？一头大一头小，看到没有？把这个值啊，数值变小点，或者是把后面这个值呢变小点啊，这样的话我们就变成了一个这样的一个效果，对不对？大家学会了吗？
粉丝2.1万获赞10.1万
相关视频
04:51

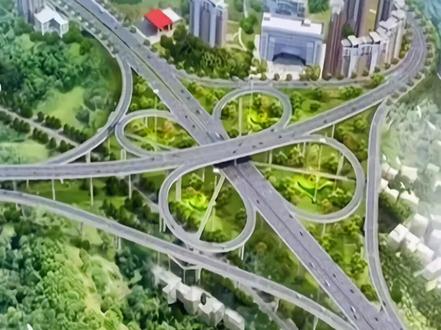

00:58查看AI文稿AI文稿三角立交桥是典型的木屑造型，是我们安康标志形象，我们来看看这个宏伟的建筑造型是怎么用三 d max 来完成的。先用螺旋线输入竖直，再做个抛面造型，用倒角抛面即可完成。 按 id 给材质让轮廓清晰， 然后进向附加一起立交，上面用桥连接， 再进向附加，下面在桥连接，重复一次操作，最后用线来勾勒道路，还是倒角抛面完成。注意右侧是立交上面的道路连接，下方的道路是有坡度的。 学电脑技术找安康小亮，关注加小红心！
97安康晓亮设计

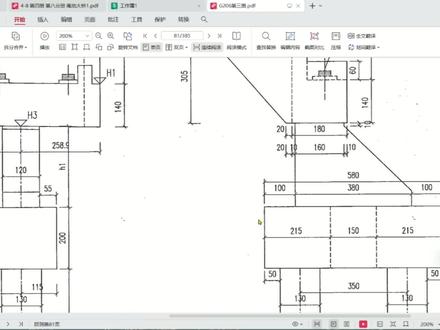

12:51查看AI文稿AI文稿大家好，我是桥梁工程徐月，今天我们接着上一节课来讲，我们主要讲今天主要讲这个零号和八号桥台， 桥台成台以上改良以下这个乐版位置，他的三维箭头，我们先看一下他的尺寸， 这个是它的立面图，从立面图看它是一个长方形， 然后它的高度它总共是有三个，三个乐吧， h 一、 h 二、 h 三，它也是带着横波的，也就是它三个高度不一样， 所以我们我们只要画一个出来就行了，然后再给他定一定一个参数画，通过参数画来实现他的高度的变化， 它的宽度是一千二，这是它的上下宽度都是一样宽的。然后我们看一下它的侧面，我们主要是画它的侧面的这个 平面图，先把侧面画出来，然后他这个一千二，我们可以通过拉伸命令给他实现他这个厚度的变化。 他底宽是底下的长度是三千八，然后顶宽是一千八， 中间中间这个是渐变段，然后一千八，它上面有一个十公分， 这段他是垂直的，是也就是说我们标准的底下这个从成台往上五十公分，这也是一个标准的 中间这个用总的高度减去上面的十公分，减去下面的五十，中间的就是我们那个洁面突变，我们首先要把把这个中间这个 这个高度给他，要给他算出来，我们已经提前算好了， 这个界面端的高度我已经提前上好了，大家大家要注意一下这个十公分， 嗯，他没有单独给三个类版单独出图，而且他也没有说平均，所以这三个类版一个 桥台上面的三个肋板，这上面的十公分他都是一样的，你像有的图纸他写个平均，那就代表上面上面这一段他高度不一样，但是我这这这一份图纸他没有， 所以我们就默认他全是十公分。然后突变，也就是在这个界面段这一块的调整他的内板的高度， 我们先打开软件新建一个族， 我们还 是进入他的侧面，侧面就是左面，右边都可以。 然后我们创建三道线，三道线先画他这个底宽，底宽是底长是三千八， 顶顶部的长度是一千六 幺六五零零，然后它的高度方向 我们用零后台、零后台的 h e 做做个参考， 两千三百八十二，两，两千三百八十二，然后再往下移动，移动一百 不是移动了，复制了 c o 一百， 再来个五百，五百是他的底下的正常段， 然后直接拉伸 好了，画好了以后标注一下他的尺寸，等一下给他参数画， 先给它的 go 格斗方向实力参数， 这是增高， 然后这个是顶高， 这个是界面端， 嗯，这个是底勾， 这个设施好了，这样就行了，我们进入到钱里面，钱里面给他一个宽度，他的宽度是一千二。 好，这样就行了，我们给他保存一下， 这个是立版， 然后载入到项目里面。其实还有一个混凝土没有定义，混凝土暂时就不定义了，给他对齐一下 a l， 然后高度 给他定一个高度，参照标高是零号台，要给他一个偏移， 偏移是两米，这是两千 就行了。醒来以后我们给他复制一下， 然后再把它的参数给它改一下， 它的总高是 hr， 总高二五零五， 这个 hr 二八零五一九零五， 然后 h 三 二六二八二零二八， 渐变端 二零二八二零二八，这样就可以了。 看一下三维图， 或者我们直接标注它的高层， 在标注里面勾成点 五十三点零是没问题，然后 中间五十三点幺幺四 五十三点幺幺四， h 五五十三， 三点幺八八，我三点幺八八，没有问题。你看零号台， 零号台跨境中心是 h 五 五十三点五二八，五十三点五二八， word 三点四零五， word 三点四零五， 五十三点二八二，五十三点二八二，没有问题。 我们在 讲一下，我们不是偏离完了吗？我们看一下他的，他到我成台的边尺寸是不是能对的上， 直接标注就行了。五百五到边五十五，没问题， 然后看看这边五百五也没有问题，中间也是五百五， 然后再到这个边，到后边的是一千一千没问题，到 前边也是以前， 所以画的是没有问题的，包括对齐方式都是正确的。
21桥梁薛ss
00:59查看AI文稿AI文稿三维桥梁怎么进行参数化建模？下面这款参数化桥梁建模软件轻松帮你解决。 open bridge modeler 是一款参数化三维设计软件，可用于钢箱梁、斜拉桥、混凝土桥、 悬索桥、人行天桥、钢横梁等桥梁三维设计。它具有强大的设计建模功能，一、可利用参数化洁面图模板自由创建形状复杂的模型。二、可通过丰富的常用结构化和非结构化组建库，简化日常建模工作。 三、可根据地形、道路、入口、坡道以及相关基础设施来校准设计。四、还可以结合渲染、可视化碰撞检测、动态视图导出、钢筋表施工模拟等功能，最大程度地减少设计错误， 节省项目工期。如果您对 open bridge modeler 感兴趣，关注艾三维技术，申请软件，七天免费试用！
83艾三维技术

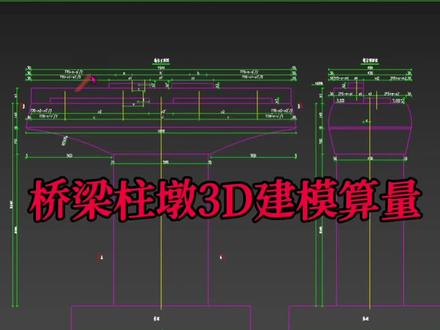

03:02查看AI文稿AI文稿今天我们看一个桥梁柱墩的三 d 建模算量，这张图纸的单位他都是以厘米计算，这样的柱墩做法也是非常简单，选择下边的轮廓线，挤出 一千五百四十厘米，每边再加宽三十厘米，也就是一万六千毫米。 这一块指的是这边的这两段，大一点的这块指的是这一块， 上面这一点指的是这两段，选择这一段给他挤出 它的长度五千八百六十毫米，大的这一段挤出 一万五千四百毫米，上面这一段挤出两千四百六十毫米。 基础这一段挤出一万零六百毫米，就是这一块的宽度。所有的构件挤出之后给他转一下，让他平躺在地面， 然后移动过来，中间这一段移动到这里，大的这一段移动过来，这一段小的移动过来， 我再给这边复制一个，现在的柱墩就已经做的差不多了，然后我们再来做这边家业 to 的这一块，做法很简单，我们用线沿着它的外轮廓描一下， 这边可以随意让他长出来都是可以的，还是给他一个挤出，挤出高度 高出他就可以，然后向左边进向一个，接着再把这两块剪掉，其他的构件再次给他合并成一个整体， 非常简单。这样的一个柱墩就做好了，给他立起来，桥梁的柱墩他就是这样的形状，然后 有多少就可以给他复制多少，非常简单。再看一下他的工程量，混凝土量，每一个柱墩他是五百六十五点五二立方， 红色的面给他删掉，就是他的模板面积，一个猪墩的模板面积四百一十四点七七平方米。好喜欢三地建模算量的朋友双击加关注，感谢大家的支持！
178国忠3D建模【施工算量】

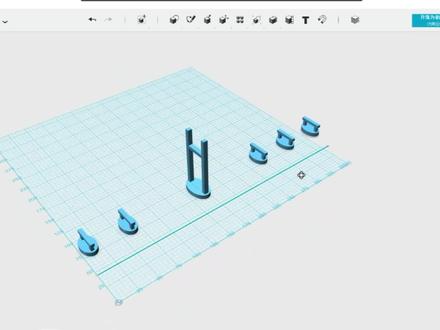

07:43查看AI文稿AI文稿那么现在咱们见桥面，在桥面见桥面之前呢，他其实呢他应该有一个桥底的那个支支架， 那这个支架咱们应该是一个什么情况？他的洁面， 看这个洁面啊，这个洁面应该是横洁面，应该是这基本是这个形状， 底下应该是这个线，把他拉伸一下， 当然了神秘桥里边不可能一下出动城，不是一段一段接起来，咱们为了一段时间吧，咱们就把它做正常， 那再旋转一下， 有内 内心不断的调整， 还是建议咱们大家之前呢就把它想好，稳一步，大约要设计多长，这样就是肯定会节约节约时间，给节约时间。我现在这个调整的太多了， 我习惯用镜像，因为这底啊，不可能就这一边紧，承受不住，所以说我的 咱们再把它静掉一 分项的时候，要调整这个位置，点中间那个两个大于号，小于号，边角号，这时候上面输入二，这就行了， 这边是在管上提前内侧移动一下， 再拧点 是空的。 嗯，差不多。 然后呢上面再把它铺成面吧， 还是用基本体研究面体 把它呢铺到里面去， 向下移动， 宽度有点不够啊， 更多了， 不够长度， 再来一点点， 向对侧对移动一下， 加油， 其实真正的胶眼桥不可能这一个板都下来了，中间是得有一些衔接的，然后就不把那个做出来， 现在开始做拉锁， 提拉锁，分析一下是什么样的呢？ 就从这个 地方往上拿是吧？这个地方往这边拿，那就用圆柱吧，用圆柱体 半径二，长度，高度， 这需要计算一下啊，根据三角形三边关系啊，这有点麻烦，出路吧，不行咱们就智能变换。 这还不够呢， 把它移动一下， 关系不清楚，你没在一起以后。
48吾有纪录

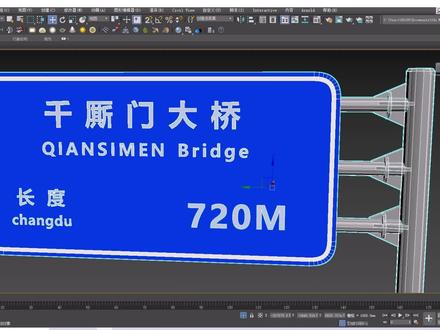

07:39

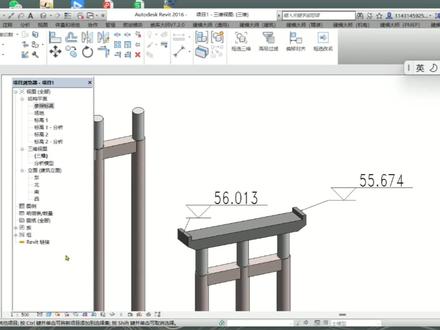

10:51查看AI文稿AI文稿大家好，我是桥梁工程徐月，这节课我们来讲端柱上面的盖梁，他的三维建模，我们先把之前建好的给他删掉， 我们新建一个足， 然后我们打开图纸，打开图纸我们要先确定我们画哪个面， 呃，对于这个盖栏的话，我们要画他这个大面，因为他的尺寸比较多嘛，比较复杂一点。 然后我们要确定一下他的总宽，总长度十五点零幺二，这个是他的上母床， 然后底板的长度我们要用十五点零幺二减去这底下这个一点零三五这个斜倒角， 然后另外它这个是带斜坡的，我们我们也要把这个它这个坡笔给它算出来，这图纸上面有百分之二算坡笔的意义呢，就是我们要知道 它的两端，这两端就是长度十五点零幺二，这两侧它的高差是多少？图纸上也给了 h 一跟 h 二一相减，就是它的高差，就是减完了以后就是 三百三十九毫米。现在我们来开始建立他的 参考线，我们先看他的左侧的，先见他左侧的参考线，左侧的参考线是等于他的总长十五点零二 十五点零幺二除以二一半吗？ 然后再把它斜到角的位置， 其他角的位置给它画出来。 斜断角是幺二九四二，等于幺二九四二除以二， 给它延长一点，然后这个最外侧的再复制一个，复制一一条线作为它的，这个是防震板块的边四百六十六， 复制一下四百六十六，然后这边建好了以后直接进项 m m， 然后我们现在建它的 顶面，顶面这个时候我们要把它高叉给它，不是算好了吗？三百三十九，然后我们建模的时候，高层是以 中间这个立柱的位置的高成作为参照点，这样建出来的话，我们到时候导入到项目里面定一标高的时候就好定义了，然后再建一个，再建一条直线， 这个做给他的底，然后把它的高成往上，就是等于三百三十九除以二， 然后再镜像一下 m m 镜像到下面的，因为这边左侧太低嘛， 这个时候再给它连接上，这个是右侧的底， 左侧的底，这个是右侧的底，然后把之前画的参参照线给他删掉，然后这条线建好了以后，我们七十公分的位置 也要画一条，呃，作为他。我们后期连接的时候有个三个点斜到角七百， 然后再建一个八百，八百就是他这个顶部的距离 八百，然后还有再建一个档块的顶，档块是六百，不止六百回车， 这个时候我们就可以直接连接连接它的焦点了。创建我们用融合命令，这个是左侧档块的顶， 谢大家。 这个是右侧档块的顶，然后档块顶是水平的， 这个是这条线就是我盖梁的顶部， 然后进行修剪一下就行了。这个是建立的是底洁面，我们打开 c i d 底洁面， 我们是按照从小里程往大里程方向的 pos 图进行绘制的，所以这边就是底，然后这边是底 顶界面绘制的时候还是按照原来的路径给它画， 画好了以后我们这个这个顶界面，顶界面不是小里程的吗？然后我们看一下它的位置关系，我们要画成这个带斜角的，所以 这个顶界面相对于底界面，它是往右侧偏移的，我们标注一下它的偏移尺寸 就是五百三十六，所以把这个顶级面给他移动，往右侧移动 五百三十六，这样就行了。然后确定确定好了以后，我们要给他一个这个方向的宽度，垂直宽度 两千，图纸上面给的也是两千，对吧？垂直宽度两千，他的这个是他的鞋长二点零七幺， 给他个两千， 这样就行了。然后进入到参照平面， 这个时候标注一下它的鞋长 二零七零六，约等于二点二零七幺了，然后保存一下，这是之前创好的，直接给他替换掉， 在入的项目里面 进入参照标高，然后再重新放一下， 这个时候我们要把它旋转一个方向，用我们画图的时候，右侧是右侧 d 直接对齐， 这样就可以了。刚刚输的偏音量就是我 中间这个立柱的高度，因为我们画图参照点就是立柱顶，这个中间这个立柱的顶，然后我们可以符合一下他的高层， 我们直接标这个等块的顶部，然后减去它的高度六十公分，就是我盖栏的顶。 左侧五十六点零幺三，减四十五十五点六四幺三， 五十五点四幺二，高一毫米， 五十五点零七四零七三，也是高一毫米。
49桥梁薛ss

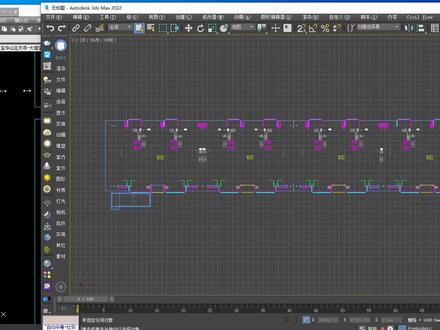

02:29查看AI文稿AI文稿给大家演示一下，我们把 cd 导到三点半个子里面去的时候呢一种问题的解决方案，我把这种问题呢先给大家演示一下 啊，比如说哈，我这里有个 cd， 我想把这个 cd 呢导到三点半个子面去做参考，我先是框选一下，对吧？然后啊按键盘上的一个 w 键啊，打字啊 w， 然后我找个路径，我就放在这里吧，那就倒进来了，然后我们就打开三零麦克斯，你就可以把这个图纸导到我们的三零里面来，直接导入 在这里面啊，倒进来，倒进来以后，你发现哈这个图纸里面缺少了一些墙体或者说一些其他 他的东西，本来图纸他应该是长成这个样子的啊，不是这个图纸啊，呃，解决方法的话呢，就是把这个图纸转成 t 三格式，转 t 三格式我教大家一个流程， 这里面啊有个文件布图，我们点一个整图导出这里面啊，我们找到刚刚的路径哈，新建文件夹三找一下啊，嗯，这边他会有 t 三格子，看到啊，保存 啊，下面我再重新打开一下这个图纸，现在这个图纸呢，大家看一下啊，把它拉到这里来， 有没有看到这个地方有个 t 山后缀的图纸啊，我们就打开它，图纸我 已经重新打开了哈，不同的地方就是这个地方有个 t 三两个字啊。现在我们把刚刚的一些步骤重新操作一遍，框选一下按键盘上的一个 w 键，然后还是保存这个地方啊，换一个名字， 打开刚刚导入出错的一个，是这个出错了啊，我把场景重置一下， 接着我们来重新导入一下文件导入这边星块一， 大家看到啊？现在倒进来就没有问题了啊，大家尝试一下。
23建筑建模老陈
