midas截面怎么不显示
大家好，我是北京麦达斯技术有限公司技术中心的张超，本次视频主要为大家带来麦达斯 c o 中设计用数字的界面啊，如何进行设置？ 首先我们打开我们的 c o 在 c o 的这个添加洁面的位置呢啊，我们可以看到在设计洁面中啊，有一个类型是设计用数字洁面， 对于这个洁面的意思呢，就是说我们用户可以根据自己的需要去手动的输入我们洁面特性，包括洁面的面积，洁面的惯性具啊等等，都是可以自动去输入的。假如说啊这些数字我们 啊没有的话，那么我们也可以采用这个 c 位上提供的几种方式啊，包括数据库和这个 spc 导入啊，以及是个定义最高的方式。 数据库中提供了一些这个呃大概的一些结构形状啊，一些洁面形状，我们可以根据自己的需要进行选取，那么假如说这样的这些数据库的洁面类型不符合要求呢，我们也可以根据这个定义坐标啊，去定义我们这个洁面的形状啊， 那么还有一种方法就是这个 spc 导入啊， spc 导入，那么这个方法你要用到我们这个 c 位中的一个功能，就是这个洁面计算器，我们在工具中打开洁面特型计算机。 那么在定义好这些单位之后呢，首先我们要导入我们洁面的这个 cd 图纸， 再将这个 我们的相框倒进来，之后呢，我们要对他进行一个属性的赋予啊，进行进行一个相约划分啊，我们把相框进行一个勾选，然后点击配，那么此时我们的洁面就生存了，那么现在呢，我们要把它导入导入出来啊， 选择我们的这个麦达斯 section fire， 然后定义我们的这个文件的名称， 那我们这个前面的 spis 零件就非常好了，那么这个时候呢，我们再回到我们的 c 罗的这个前面中再进行定义， 什么我们选择这个从 stc 导入，然后我们选择我们刚刚所生产的这个 sdc 文件，点击确认，我们可以看到我们刚刚所绘制的这个洁面呢，就会导入到设计用数字洁面中，并且自动的生存了这些我们所需要的这些参数。 那么再往左看啊，这个设计发售呢，就是根据我们这个师徒中的同事一样啊，有时候对应的这些参数，那么下面的这些参数呢，就是帮助我们进行这个呃 验算位置的一个确定，我们可以大致的输入一下啊，那么在后续的这个 c 定验算，就是根据我们这些位置的指定去确定我们的验算的位点在哪里， 我们也可以去选用推送啊，选用推送的方式进行确定。那么另外呢，就是这个修改拼音啊，我们可以 修改这个洁面的平行，这些跟其他洁面的设置类型都是一样的啊，那么现在呢，我们就说我们的整个设计用数字洁面啊，都定义好了。
粉丝1681获赞2321
相关视频
04:19查看AI文稿AI文稿大家好，我是李赵阳，本节我们为大家介绍一下 ceo 当中定义便捷面的方法。首先第一步，我们将主菜单切换到特性菜单，然后选择即卖特性值，点击添加， 我们看洁面材料当中呢有一项为变洁面，我们点击变洁面， 那么接下来我们可以看到定义便捷面呢，我们可以直接输入洁面的 i 端和阶端的洁面尺寸， 当然呢，这只是针对于数据库用户洁面，大家可以看一下前面的这些数据库用户洁面是可以直接输入他的 i 端和阶端对应的尺寸的，那么对于更复杂一点的洁面，比如说下面的单箱单式洁面，单箱双式洁面，那么这个时候呢，我就需要我们对洁面的 i 端 和阶段进行一个导入，那么就意味着我们在定义变结面之前，我们事先需要定义好结面的哀端和极端， 那么我们以设计洁面为例，我们看当前我已经定义好一个洁面的跨中洁面以及对应的支点洁面，那么接下来我想要实现跨中洁面到支点洁面这样的一个便捷面，那么我这里面就需要选择 便捷面，然后将力行切换为设计洁面，那么我们刚才所定的这个洁面呢，属于单箱多十二洁面，因此呢，我只能选择单箱多十二洁面来进行导入。 如果说你定义的洁面是属于单相单式洁面，那么这里面选择的类型必须是单相单式洁面，因此呢，我们定义便捷面的时候的这个洁面和我们事先定义好的洁面类型一定要匹配， 否则的话呢是不能导入的。我们点击单相多十二，首先我们在洁面的 i 端，我们导入一个跨中洁面，然后在洁面的阶端我们导入一个支点洁面，然后我们给电洁面起一个名称， 我们将洁面的偏心调整为中上部，点击确认，点击确认，这样的一个便捷面我们就定义好了。定义好这个便捷面之后呢，我们将便捷面分配给对应的单元，我们看一下效果， 我们选择几个单元，将刚才所定义好的便捷面分配给对应的单元，大家看这个时候呢，便捷面就分配给对应的单元了，那么这就是定义便捷 洁面的基本方法，但是我们可以看到呢，当前单元分配的洁面是形成一个聚酯状，这是因为 ceo 当中所定义的便捷面，他是针对于一个单元来进行定义的，那么对于一个单元组或多个单元，他不能实现连续的洁面的过度， 如果说我们想要实现连续洁面尺寸的变化，那么这个时候呢，我们需要定义变洁面组，我们看在洁面模块下有对应的变洁面组按钮，我们点击变洁面组，然后接下来呢我们需要输入一个组名称， 那么下面呢，我们需要输入对应的单元号，也就说哪些单元需要放到一个变形面组当中，我们依次选取，我们要放到组当中的单元，选择之后，那么 单元是自动识别的，然后接下来呢，我们需要定义对应洁面变化的相关参数，比如说沿这轴他是如何来进行变化的，那么沿歪轴如何来进行变化，那么这里面是可以改变变极面他的对应的过渡形状的，比如说我们按线性来过渡，我们选择这轴是线性， 点击添加，那么就可以实现连续的线性过度。那么假如说我在两底想实现一个曲线过度，那么这个时候呢，我就需要将多项式的类型进行改选， 还是选择吗？面对面，那么假如说连体曲线是一个二次抛物线，那么我选择对应的对称轴啊，对称轴，那就是对应的哀端当前这个位置作为对称轴，我们点击添加。 哎，我们看这个时候所生成的两个曲线就是一个二次抛线啊，一个曲线形式的过渡。以上呢就是关于 co 当中便捷面以及便捷面组的一个定义方法。
153迈达斯施工事业部
09:53查看AI文稿AI文稿大家好，我是李朝阳，本节为大家介绍 ceo 当中刚下量洁面的定义方法。 关于高限量洁面的定义呢，有两种方案，一种呢是采用 cd 导入洁面来进行定义及通过 spc 洁面通行计算器来生成高限量洁面。 另外一种方法呢，是直接采用程序内置的洁面来进行定义。那么我们本节呢，重点演示程序内置洁面的定义方法。首先我们把主菜单切他切换到特性菜单栏，然后点击洁面特性值，点击添加， 那么我们将洁面类型切换为钢梁洁面，这个时候我们可以看到，嗯，当前的定义窗口啊，就是用来定义钢细压梁洁面的过道尺寸， 那么他所支持的洁面类型包括单向单式的钢项链洁面，还有工字型的钢项链洁面以及单向多式的钢项链洁面。那么我们以单向单式的钢项链洁面为例为大家说明。 嗯，首先呢，我们需要定义钢梁洁面的整体尺寸以及就是量高啊，包括我们的一些量宽啊，包括板厚啊等等的一些参数，那么这些参数呢，按照实际的构造尺寸进行填写即可。 嗯，为了方便给大家说明呢，我直接打开一个定义好的洁面来为大家说明。 这是已经填好的一个构造尺寸，那么对应的量高以及顶板的底板的宽度，还有副板的高度已经填 完成。那么重点呢，我们需要定义高限量洁面上的加金类，我们点击洁面加金类。 定义加金类的，首先第一步我们需要定义加金类的类型，我们点击定义加金类。 那么 ceo 当中所支持的加金类的类型呢，分为以下几类，分别为板类，梯类还有 u 型加金类，那么具体的尺寸大家可以结合实际的设计构造来进行填写，那么这里面需要说明的一点呢是对于 u 型加金类，我们建议 加金类的弯曲半径，我们按实际的数值去填写，不建议填写为零，填写为零之后呢可能会引起我们洁面特性计算的异常，这是我们的一点小提示，那么当前呢，我们 对应的加金类的类型已经定义完成了，那么接下来我们要做的是将加金类组装到我们对应的洁面上，我们可以看一下加金类的定义方式，分别有上一元，左副板、右副板以及下一元， 那我们选择不同的布置位置，我们可以看到左侧图是会通过阴影的形式来进行显示， 比如我们定义上一元的加金类，选择上一元之后，左侧加金类，左侧一元显示为白色，那么还会提示他的输入方向是从左至右啊，有一个箭头的标识， 那么这个标识是可以改变的，哎，我们看切换参考点的位置，那么我们可以切换输入的起点的 一个参考的位置，那比如说我们对应的左侧一元加金类的一个定义，我们打开已经定义好的加金类的布置，我们看一下，这里面需要我们首先输入的是加金类的数量， 那我们左侧加金链呢，一共有六个加金链的类型，那么为为了方便我们说明，我们打开对应的图纸，我们看一下 对于当前的单相单式的钢项链洁面，我们左侧一元的加金类一共是七根加金类啊，那我们左侧有一个比较长的板类啊，这个板类呢，我们是单独来进行定义的，我们可以看一下在这里 啊，这个板类我们单独进行定义，那么中间呢，这些短类呢，我们是通过另外一个参数来进行定义，一共是六根加金类，那么加 类的具体的间距和尺寸如何来填写？我们看一下图式，短类距离最左侧长类的间距呢是三百毫米，剩余的短类的间距呢是两百五十毫米，那么我们填写的时候呢，依次将加金类之间的间距填写进来即可， 我们看一下天气的参数，那么第一根加金类距离左侧长一元啊，长类他的间距是三百，后面依次是两百五，两百五，也就是说我们这里面所输入的间隔呢，是指加金类之间的间距，而且是两个加金类行星之间的间距， 然后选择对应的加金类的类型。那么当前的这个加金类呢，是是我们通过上面定义加金类这里面来进行定义的，然后选择加金类的位置啊，那么 上一元的话呢，只能是沿着加金类向下进行布置啊，沿着顶板向下不进行布置，然后对加金类进行命名，一般情况下，三金类的命名是程序自动来进行命名的，填写完成之后呢，直接点击添加，那么就会对左一元施加加金类，那么其他的 中间一元啊，右一元还有底板，他的定义方法是一样的。接下来我们说明一下副板的定义，我们将布置位置切换为左副板， 我们看副版的定义，他的参考线也可以进行选取，那么参考点的位置可以选择从上至下，也可以选择从下至上，这个可以依据我们用户的使用习惯来进行定义，那么其他的定义方式呢？跟我们议员定义是一样的，也是需要输入加音类的 间距，加进类的类型啊，那么以及加进类的位置，那副板呢？加进类的布置呢，可以有三种方案，向左布置，向右布置以及两侧均进行布置，比如说中副版，那我们需要选择 boss， 两侧都需要定义加金类，那么左侧加金类呢，一般可以可以选择向右布置，这就是关于加金类的一些基本的操作，都定义完成之后呢，那么在图饰窗口里面会显示布置好的啊，加金类的一个样式， 我们点击确认。好，我们看一下当前的模型是已经定义完钢梁洁面的模型，那我们可以看到呢， ceo 模型当中，钢梁洁面是不能显示加金类的样式的，我们看他只 显示对应的顶级版以及副版的啊相关构造，那么加金类的形式是不进行显示的，呃，为什么不显示呢？这个最主要原因是啊，如果说把所有加金类的构造全部显示出来，会对我们嗯 模型的显示压力会比较大啊，可能会产生一些卡的卡顿啊，因此呢，我们实际在起化的时候，就将夹音类的样式呢进行了一个隐藏， 那么如何显示出加金类呢？包括很多用户可以想想要检查一下啊，加金类的布置是不是正确。那么这个时候我们有一种方案啊，就是将模型我们直接导入到 cd 程序， 通过 cd 音程序是可以显示出加金类的样式的，我们打开 cd 音软件我们看导入到 cd 音当中之后呢，目前的模型也是没有显示加金类的， 那么接下来我可以通过一个操作啊，把将近内进行显示，我们点击选项按钮， 切换于模型，然后找到构建的显示选项点选，我们可以看到这里面构建的方向颜色，下面有个钢板厚度以及以及加进类的一个显示啊勾选项，我们将两项全部勾选，点击确认 好，这个时候我们看到了模型空间就可以显示啊加金类的具体样式，或者说直接双击截面啊，那么也可以在构建的窗口里面来显示加金类的布置，那么这样呢，就方便我们用户对已经布置好的加金类的样式啊，做一个教合 认识。关于单相单式钢相梁洁面的一个定义方法，那么如果说我们想要定义 单箱双式的和单箱多式的钢箱梁洁面，那么我们仍然可以采用内置的钢梁洁面，这个时候我们需要选择单箱多式钢梁，那么箱式的个数是可以用户自定义的， 那么这样呢，就可以生成单项多式的洁面样式。嗯，关于单项多式洁面的加金类的定义跟单项单式是一致的啊，因此呢，我们不再重复表述。 那么对于内置的钢铁梁洁面呢，还有一点需要跟大家强调的，就是啊，我们在定义便捷面的时候呢，加金类是需要重复来进行定义的， 比如说我们做一些变高的钢线梁桥，那么我们定义好爱端和阶端的洁面之后呢，我们接下来需要定义变洁面，我们点击啊变洁面我们看这 这里面呢，我们需要选择高粱洁面来进行定义， 然后这一点击导入，分别导入他的 i 端和阶端， 那么导入之后大家可以看到我们导入的洁面是没有包含加金类的参数的，那么我们需要针对于便捷面来定义啊，他的加金类啊，如果说便捷面我们没有定义加金类的话呢， 表示我们当前所定的这个洁面是没有奖金类参数的，那么后面我们的设计验算也会出现一些问题啊，因此呢，这个是大家需要注意的一点。以上就是关于 ceo 当中关于内置的钢梁洁面的一些基本操作。
79迈达斯施工事业部
04:29查看AI文稿AI文稿大家好，这个小节给大家介绍一下洁面的定义，洁面定义也是具有多种方法， 第一种是调取程序内嵌数据库的洁面数据程序数据库的洁面呢，大部分都是型钢洁面，比如说像工作型洁面，槽钢，角钢等等。第二种是通过用户定义的方式，输入箱的这个洁面控制尺寸， 拉丁香的这个洁面。第三种是这个树脂洁面，也就这种洁面呢，我只关心洁面的洁面活性值，而不关心他香的这个洁面尺寸。 第四种呢，还是和材料一样，是有一个导入的方式，导入应用模型里面的界面数据来生成像的这个界面。 接下来呢，我将为大家逐一演示这四种定义洁面的方法。首先我们先定义数据库洁面， 数据库用户我们定一个公字型界面，嗯，选择洁面类型之后呢，选择这个数据库， 在洁面里面呢有许多种类型，我们可以勾选出我们所需要的这个洁面数据，具体的这个洁面控制尺寸呢，就已生成，对应的它的洁面的洁面特性值也已经调取出来，我们点击使用。 接下来呢就使用用户定义的方式来定义我们的管型洁面，我们先选择管型洁面，然后呢点击这个 用户名字，修改为 输入箱的这个管用洁面的洁面控制尺寸，嗯，直径是五十毫米，然后鼻孔是四毫米， 点击使用。第三种方式是刚才提到的这个数字洁面，数字洁面里边呢，我们演示的方便呢，我们有一个矩形洁面， 嗯，我们可以输入像的这个洁面的尺寸，高度呢是一，宽 是两米，然后点击计算洁面特性值，那对于这个嗯高度为一米，宽为两米的这个洁面的洁面特性值呢就已计算完毕了，此时呢这个计算这个洁面特性值的数据是可以随意修改的， 我们关心的是这里面的这个洁面特性值，然后呢对他镶的这个名字，当然了我也可以直接输入这个洁面特性值，不需要输入镶的这个洁面尺寸 来生成我们的这个数值洁面。最后呢我们使用导入已有模型的洁面呢来定义一个洁面， 我们需要这个洁面当中的这个双面，工资高，同样呢，我们把不需要的洁面呢给导入到这个左边的这个洁面列表，留下我们所需要的这个洁面 是一个新号码生成我们所需要的这个洁面。当然在定义洁面的时候呢，我们还是需要注意一个问题是 定义洁面的时候呢，有的时候我们需要设置偏心，那么在偏心的设置呢，是在修改偏心这个位置，我们可以选择他的这个偏心位置来定义他的这个洁面偏心， 如果这里面提供的这个偏心位置不足以满足我们用户的需求，我们可以通过点击用户的方式， 然后输入相应的这个偏心距离来定义我们的界面偏心。 ok， 电影洁面的四种方法呢，也给大家介绍完了。
16乾坤让蛙
00:58查看AI文稿AI文稿我们来介绍一下如何在麦达诗中建立双拼工资钢洁面，那么这样的双拼工资钢我们可以先进入洁面特性值，然后先添加一个，比如我用的是工四十五卡，好看一下他的洁面，我们截个图， 然后把这个参数在这里保存一下，那么下面我们来建立这个用香型洁面来代替，那么用户速度高，零点四五， 那么班必是这个班钢的，这个除了参数必零点一五二的两倍，零点三零四，那么 tw 是副板厚度， 布板厚度是零点零一三五，那么 t， 那么 t 指的是 c， 指的是这个间距，也就是 b 零点一五二，看一下这个相应界面，我们就建好了。
11:55
00:59查看AI文稿AI文稿大家好，今天我们来介绍一下麦达斯中 mct 命令窗口呢，在麦达斯中我们也可以输入 mct 这种命令啊，类似于 cd 中的命令，我们专门提供了这么一个窗口来输入， 那么麦达斯他专门定义了他自己的一个命令命令流啊，类似于 nc 室里面的命令流，那么这个命令我们是 mct 命令啊， mct 能通过这个快捷键， ctrl 加十二可以打开这个对话框，对话框，那么我们来看一下这个功能，打开可以打开 mct 文件保存，可以将命令保证成 mct 文件，那么这里是相关的一些命令，我们可以自己插入一个命令，然后 也可以插入数据啊，插入数据就是通过这个命令我们插入相关的命令数据，通过运行可以将这个命令进行运行到模型里面去，可以清除里面的一些命令数据啊。
10:11
00:58查看AI文稿AI文稿大家好，今天给大家看一下在麦大师中，如果左边的塑形菜单不见了怎么办呢？比如我把它关闭， 那么关闭以后我现在需要把它打开，那么在哪里打开呢？我们可以在下面的状态栏下面 鼠标放在这里，然后右键右键选择上面的塑形菜单，那么左边的塑形菜单就已经显示出来了啊，非常方便。 那么因为这个塑形菜单我们可以查看我们所做的工作啊，你做了哪些工作，建了哪些单元，哪些节点， 见到哪些弹性连接啊，见到哪些这个刚性连接，以及做到哪些这个纪念后再工况等等啊，那么就一目了然，就比较好好查看啊。
01:21查看AI文稿AI文稿我们在做拉伸的时候，经常会显示洁面未完成，是什么原因呢？一起来看一下吧。我们选择拉伸，选择这一个定义精准平面，然后做草绘，大家在做草绘的时候一定要注意啊， 比如说我们要去做这样的一个拉伸，对吧？像我们的这个线他必须要是不间断的，你才能够拉伸，比如说你看我们点确定他是一个间断的，所以说这种情况是拉伸不了的，所以说显示截面完成，我们必须要在这个位置把它连起来， 再点击确定他才能够拉伸成功。可以看一下，这是我们的第一种情况。还有一个的话，就是说我们在做拉伸的时候啊，比如说我们做一个圆，对吧？再做一个圆，因为面的延伸他是我们的体啊，所以说像这一个有阴影部分的，他就代表是我们的这个面，他就是 一个闭合的，所以在这里啊，我们如果在这个地方，你看我在这里加条线啊，你看像这种情况的话，我们这一个区域啊，他就不是一个闭合的了，他也就不能拉伸，比如说你点确定他也会显示简明完成。 所以说同学们在做拉伸的时候，一定要避免有多余的线没有删除的。还有就是我们在做的时候啊，这一个线他必须是连续的啊，这就是我们要注意的一个要点，可以关注我，每天分享一些小技巧。

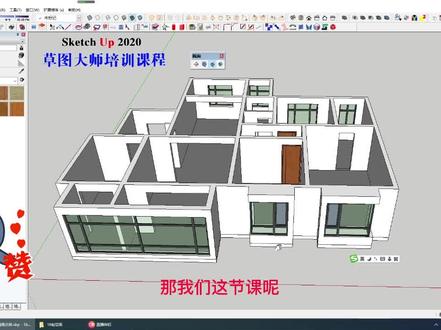

05:52查看AI文稿AI文稿那我们这节课呢，讲一下我们最重要的一个工具呢，叫洁面工具啊，大家在工具栏点击右键啊，就可以开启我们的洁面工具。洁面工具呢，总共有四个按钮啊，就是跑前面啊，隐藏显示跑前面，还要开启跑前面和 开启泡面填充啊。那么首先来讲第一个工具叫创建泡面啊，我们点击这个啊，在我们的模型上面，你看到了，他会捕捉到我们的几个轴啊，我们首先呢在这个方向上点一下这个跑前面， 那么我们就产生了这么一个跑前面的一个造型，这个造型呢就是把我们物体进行抛开的，那么我们可以选择移动啊，移动移动到我们需要抛开的位置，比方移动这个位置， 当这个跑前面变蓝色的时候，他就在雪地状态，然后我们在空白处点一下就变成黄色的，黄色的呢，表示这个跑前面处于激活状态啊，就是他在开启状态， 那么我们可以点击第二个按钮叫隐藏跑前面，你看虽然我们这个跑前面不再显示了，但是这个跑前还在执行的过程中。第三个显示泡面切割，那么我们点他一下，大家可以看到哈，虽然跑面还在，但是跑面呢变成灰色的了， 但是我们的抛切呢，已经不起作用了啊，这就是斜视抛切啊，斜视抛切，那么第四个啊，就是我们的跑面填充啊，我们点一下，看到没有，我们被抛开的位置啊，他有一个颜色给填充到了啊，那么系统默认的这个颜色是黑色 色的啊，黑色的我已经把它调成一个灰色的了，那我们上面讲一下啊，这里面呢有两个参数是可以通过样式进行调整的啊，那首先我们打开我们的样式面板啊，样式面板， 样式面板以后选到最后这个啊，就是这个建模设置啊，建模设置里面大家可以看到了啊，这里有未激活的泡面，激活泡面和泡面填充和泡面线，包括泡面线的宽度啊，有这么几个按钮是可以调整的， 那你看啊，我们现在这个泡面处于激活状态，那么我们点击这个，那么我们把它调成绿色的，是吧？好啊，那我们这个激活的泡面就是绿色的，然后我们点击空白处啊，那我当关闭这个泡面的时候啊，关闭这个泡面的时候， 是吧，那这个泡面就变成灰色的了，就是这个颜色啊，我们可以把这个颜色，比如我们调成的咖啡色，大家可以看一下，当空白的点，那他就变成咖啡色的了，对吧？ 那么我们跑面填充呢，就是我们在开启跑面填充啊，开启跑面填充的情况下，那么我们跑面填充的颜色呢，是也是可以调整的啊，那么这个颜色呢，比如默认的是黑色的啊，我们可以把它调成灰色的，或者是其他颜色都可以。 还有我们泡面线啊，也是可以进行调整颜色的，比如我们调整成红色的，对吧？啊， 那么粗细也是可以调整的，他这里面可以最初调到二十啊，最初调到二十，最细呢，调成一啊一， 你树林以后，他会提示你，你看我们这个跑圈的数值呢，在一到二十之间啊，默认的是二，所以说我们就保证二就可以啊，保证二就可以，颜色黑色，对吧？颜色是黑色的啊，这个颜色呢哈，就把它调成，嗯，红色啊，红色 这个颜色我们可以随意调整啊，这是第一个，第二个当我们这个跑车的啊处于隐藏状态，就是我们关闭这个跑车面的情况下啊， 我们怎么能移动这个跑车的位置呢？我们选择这个边啊，或者我们在填充的过程当中点入这个面，都可以进行对我们这个跑车位置重新定位啊，重新定位是吧，而且也可以对跑前面呢进行删除的操作啊，也就是说在 在隐藏的情况下，当没有开启填充的情况下，我们就只能选了这个边啊，那么这个棚面呢就会虚泄的形式显示啊，我们还可以对它进行移动，那我们退出呢，只要在空白处点一下啊，就退出了 啊，当我们开启坡面填充的时候呢，我们就可以对这个坡面呢在填充的位置点一下啊，就可以对他进行移动啊，这是我们旁边的移动，当然我们在显示状态下的啊，那这个移动就像移动物体一样就更方便了，对吧？我们双击呢， 在这个跑面的内部这个方框内啊，双击啊也可以完成跑面的开启关闭，是吧？开启已关闭，那么这个在隐藏状态下啊，我们选择这个啊，也是可以的啊，也是可以的，对吧？ 也是可以的，并且可以移动这个位置啊，我们这个泡面呢可以创建多个泡面，比如让我们再创建一个泡面，对吧？ 再创建一个泡面，那么再创建一个泡面的时候，另外一个泡面呢就处于关闭状态了，是吧？这个泡面呢就处于被激活状态，我们这个泡面呢就可以像一个泡面一样操作，让我们显示这么多泡面空 啊，不容易选择不，或者不容易看的情况下，我们就可以隐藏啊，隐藏这样的话我们在这个位置啊，就选择这个边啊，对他进行修改，对吧？我们要想在移动到这个泡面的话，我们就只能开启隐藏 啊，对这个泡面进行双击啊，然后再进行隐藏，我们再对这个泡面进行操作啊，这个呢就是我们的泡面操作。
447CSD商业空间设计
04:19查看AI文稿AI文稿哈喽大家好，欢迎大家来到我们漫色科目教学课堂，今天这一课呢来给大家讲解一下这个洁面试图的一个使用方法啊。在课下的话，有朋友问到了 关于这个洁面视图我们怎么去进行使用呢？首先的话我们打开这个软件的这个图档啊，打开之后可以在平面管理菜单栏啊，就是左侧这里打开平面，那如果说你这边没有的话，对不对？你不小心关掉了，就在视图里面 把这个平面给打开，打开之后就会在左边显示，显示了之后呢在下面，对吧，切换到平面你就可以看到了， 看到之后呢我们首先呢来看一下，呃，对这个洁面轮廓呢，如果说我们想要对他这个前视图进行观察，对不对？就是从前视图的这样一个角度下进行抛切开来，然后对整个产品呢进行观察，那咱就需要 在这个定的视图后面啊，注意有一个叫做，嗯，斜面啊，这个叫斜面，之前版本的话他叫做单结啊，注意在这里的话你就只需要点一下就可以了， 前提呢是在上方可以看到这有一个洁面轮廓，对不对？我们可以在视图里面啊，在这去打开，或者在这个位置去打开 都可以啊，两个位置都可以啊，我们在这里你看也可以关闭，也可以打开，然后展开之后呢，你看他这边呢有对应的这个毛坯模型啊，然后着色，图速，还有这个显示遮罩等等那些啊，好，那这个呢就根据个人的喜好呢进行一个勾选或者是取消啊，我们首先呢先把它给点亮， 点亮了之后呢，就在潜水图后面点一下这个洁面啊，那并呢就会打上一个叉号，那我们就可以看到他是一调 什么位置来进行看洁面的，就是依照我们坐标器的位置啊，坐标器零点，对不对？这里呢你看形成一张面，然后我们通过前视图去观察 啊，那前面他就没了，那你看到的是后面这半部分吧，对不对？那当然呢，这个是可以多个开启的啊，那假如说我们呃还想要看一个这个等角视图啊，我们就把这等角视图也给勾选上，你看 在这个等式图的状态下，这里呢也被切掉了一块，对不对？那他切掉的这个位置呢，还是依照咱们图片去原点啊，他作为等角之后，他所形成的那样一个斜面，从而对这个产品的进行一个切割。 好，那有像那个朋友的话，他问到了，就是说为什么他开的没什么效果啊，那就证明他是一个这样的产品啊， 大家也需要注意一下，就是说你是一个立方体，对不对？然后你的坐标器呢是在左上角，那从前日图开启洁面之后呢，那他后面能看到什么呀？是不是什么也看不到，对不对？那假如说你开这个右视图，嗯，他是不是也看不到这个洁面？你得把坐标器啊放到这个合适的位置啊， 这是一点，或者说你就在这新建一个平面啊，然后让他去开启这个对应的呃洁面视角啊，从而去观察我们想要观察的部分啊。 那现在呢，咱们来看一下，这个洁面出来之后，可以看到这里面都是空的啊，看起来相当的不美观，我们可以在这个洁面轮廓下面呢啊，洁面视图里面开启这个显示遮罩啊，这样的话他就会把我们所切开的位置呢给补上去啊，看上去像是这个填上去一样啊，嗯，这是一个 个实体模型啊，实体模型他并不是一个曲面好，假如说我们把这个等角式图呢给他关了，对吧？这个就是通过使用前日图啊，对他进行抛切之后所看到的这样一个洁面轮廓啊，针对于车床来说呢，用的是比较多一些啊， 然后我们可以清楚的观察到内部是什么形状对不对？然后还有呢，就是在使用这个车房编程的时候，其实还有一个功能啊， 不知道大家有没有注意，就是在这里有一个毛坯预览，当你设置好毛坯之后，也做好刀路了，对不对啊？那你可以选中那个刀路，然后点击毛坯预览，他可以显示你就是说你加工完之后啊，从而也给你出现一个这个对应的抛弃图，我们就不需要在这边区域 更多的调这个洁面轮廓了啊，就直接用它就可以了啊。那今天呢这一课呢就给大家去分享这些内容，主要就是说一下这个洁面仕途怎么去进行使用啊，大家觉得对自己有帮助的话，可以点赞评论转发一下，感谢大家的观看，大家下期再见。
05:45查看AI文稿AI文稿现在我们已经吃完了午饭，然后跟我们马总，然后我们于老板现在过来打羽毛球了。 好了，开干开干，今天中午的运动量肯定比晚上要大呀，晚上都是小姐姐，中午的话是吧，都是力量型男人， 让自己一辈子尽活了。我不管你是谁的，谁是你的，我是我的人呀。心跳动次动次动次动次，感觉没劲，我不管站着坐着看着趴着都要快乐，让音乐动次动次动次动次， 不想要不要不要不快乐 一个人。 今天因为再建一个连续两样的麦达斯模型， 然后今天晚上把这个副板数已经输完了，所以说就给大家说一下这个甘肃的输入方法，首先是在这里添加一个甘肃的特性，我这里的话有三种点这里添加就可以了， 然后就是输入甘肃的形状，在这里点击甘肃形状，然后这里是我已经输入好了的，我输的这个是副板数， 然后点击这里的添加，然后接着就是输入一些信息，然后组，然后以及当数的特性词分配给哪些单元，然后这个输入 方法的话可以选择二 d， 也可以选择三 d， 二 d 的话可以把那个平弯和竖弯分开出，然后三 d 的话就是输入他的空间坐标以及他的一些参数数据， 但是推荐的话还是使用阿迪，阿迪更方便一点。输这个高速是个反锁的过程，但是也有一些简便的方法，比如这里生成对称高速就可以只用输入一半的高速，然后对称就行了。 接下来我就说一下我是怎么输入甘肃的吧。首先打开图纸，找到这个甘肃的示意图以及他的参数表，对应的在 excel 文件里面对他进行处理， 然后把它整理成麦达斯里面所需要的格式类型，注意单位要统一，这里如果是厘米的话，在麦达斯里面也要用同样的单位。 然后找到这个立面图，高速的立面图，看一下你要输的高速分别在哪个截面进行卯固，然后再去看对应的卯固的横断面图。 这个甘肃汇总表是用于检查你输入的甘肃参数以及数量是不是正确。 比如我今天晚上输的这个副板数 f 一到 f 九，然后每一数的话都是六根，所以就是六九五十四，然后我这个钢塑形状刚好就有五十四根。 然后我的秘密方式是，首先前面的一是代表的蹲号，就是这个蹲是一号蹲，然后这个蹲是二号蹲， 然后后面紧接着的就是钢塑号，因为我这个是单箱双死，所以有三个副板，所以我这里同一根钢塑就有三种表达方式，分别用这个一撇表示， 然后检查的时候就直接看每一个蹲，然后每一根高速的数量是不是对的，如果哪根高速缺少了，然后再给他补一下就行了。 这个是全部的副板数，然后输入的时候我一般是选择这个顶面试图，因为的话我可以看到他的横向偏位是不是输入。对了，现在是晚 上八点四十，然后给大家看一下还有哪些同事在加班， 这边都没有人加班了，然后这边也没有人加班，看一下那个角落里面有没有 可能今天因为下雨吧，所以比较适合睡觉，我们小黄在加班。 哈喽，四楼的张公好像也在加班。果不其然，好了，我们今天的视频就到这里，我们明天再见，拜拜。
58土木钟同学
