今天带大家看看威捷自动化车间是如何组装一台优秀的道闸的。首先安装减速箱、涡轮涡杆、油封和轴承等,接着小黄人会固定减速箱盖螺丝,然后对减速箱进行器密性检测, 气密性检测可判断减速箱密封性是否良好。检测合格,进入下一道工序,不合格的小黄人会挑出来当宵夜啊!下一步给减速箱定量添加润滑油,安装油封并固定窝杆、轴承盖。 接着交给师傅安装电机。小黄人会固定电机盖螺丝,然后排队进入静电房进行通电检测。进来先检查螺丝是否都固定到 位,接着检查通电情况,听听电机是否有异响,还要检查传动轴是否运转顺畅。一切准备就绪,进入下一道工序,先给大家表演个倒立吧! 隔壁的小黄人会把主机架定位好带过来,然后主机架与减速箱合体组合成机芯,再做一下旋转木马,去对面找小黄人安装主机架螺丝。 安装完机芯主机架后,坐过山车去找师傅装平衡弹簧支架,还有曲臂连杆和杆把头。等 好了,道闸机芯组装完成了,准备去调平衡了。
粉丝2059获赞7783

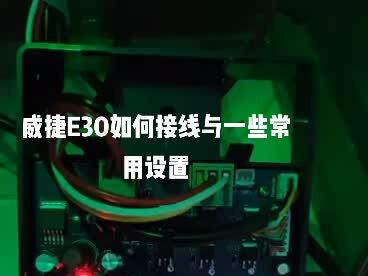

简单来介绍一下这款一三年的直流无刷倒闸的那个接线以及那个设置的方式啊, 这这些的,这前面两个是电源,是直接接到那个蜂窝电源上面的,其他的基本上都不用去管的。然后这个这一三呢是接那个红外对射的, 二三呢是接那个地感信号的,第三个角是公共端,这个呢是线控的,也就是那个起缸信号的, 一二是接起杆,一三是落杆,一四是停止。另外这一款到达的设置是在这里按住 设置键,直到他跳成 f 零啊,这是 f 零呢是调那个起杆速度, 按住再按一下车子键, 这个数值越大,他落杆的速度就起杆的速度就越快, 这个数字越小,他起杆的速度就越越慢。设置完这个起杆之后呢,继续的按这个 f 一, f 零一,这是落杆的速度, 按住确认键之后呢,他这个也是数字越大速度就越快,数字越小他那个 速度就越慢,最大的范围是一百,最小是十。 落下去之后呢,如果说杆子高了或者低了是 f 八, f 八呢是调节水平的,如果说杆子那个太低了, 就把这个数字加大一些,他就会高,越大越高, 如果高了,你就把这些数字减少一些, 他就会变得更低。 f 九呢是起单, f 零九是起杆的角度,如果说起杆之后呢,往后杆子往后倒,就把这个数字加大一些, 如果说是往前倾了,你就把这个数字减少一些, 然后设置完之后呢,按第二个键退出来就可以了,就可以使用了。

广告道闸安装教程二广告道闸机箱及道闸杆安装使用十字螺丝刀将机箱盖上的螺丝取下, 打开机箱盖,使用套筒或者开口扳手将拉黄锁上的螺母取下, 再把第二个螺母拧松,确保拉黄属于松弛状态。 松开机箱内的拉黄, 使用配件包中的手摇柄按压向落杆方向,摇动离合, 使机箱夹头处于水平地面状态。取出立柱和螺钉,取下立柱上的弹电、平电和螺帽,将立柱孔对准箱体孔, 使用内六角安装螺丝, 拧紧螺丝固定立柱。 准备好四个双头螺栓,按照平电在内侧,弹电在外侧依次安装。将双 头螺栓插入闸杆上, 闸杆与机芯连接线对接好, 对准孔位安装闸杆, 依次安装平电盘电螺母 使用两个开口扳手固定双头螺栓螺母 正确安装 状支撑感。 使用手摇柄将闸杆向起杆方向摇动, 一人手扶闸杆处于竖直状态即可 将拉黄依次安装。 使用套筒或开口扳手紧固拉黄螺母, 再安装固定螺母。 将压力波气管穿过机箱, 从机箱内部固定压力波气管并拧紧, 接到压力波开关上 下集讲安装后调试并运行。

威杰一三零如何接线与一些常用设置一三零的直流无刷倒闸的那个接线以及那个设置的方式啊? 这这些的,这前面两个是电源,是直接接到那个蜂窝电源上面的,其他的基本上是不用去管的。然后这个这一三呢是接那个红外对射的, 二三呢是接那个地感信号的,第三个角是公共端,这个呢是线控的,也就是那个起杆信号的, 一二是接起杆,一三是落杆,一四是停止。另外这一款到达的设置是在这里 设置键,直到他跳成 f 零啊,这是 f 零呢是调那个起杆速度, 按住再按一下车子键, 这个数值越大,他落杆的速度就起杆的速度就越快, 这个数字越小,他起杆的速度就越越慢。设置完这个起杆之后呢,继续的按这个 f 一, f 零一,这是落杆的速度, 按住确认键之后呢,他这个也是数字越大速度就越快,数字越小 那个速速度就越慢,最大的范围是一百,最小是十。 落下去之后呢,如果说杆子高了或者低了是 f 八, f 八呢是调节水平的,如果说杆子那个太低了, 就把这个数字加大一些,他就会高,越大越高, 如果高了,你就把这些数字减少一些, 他就会变得更低。 f 九呢是起单 的, f 零九是起杆的角度,如果说起杆之后呢,往后杆子往后倒,就把这个数字加大一些, 如果说是往前倾了,你就把这个数字减少一些, 然后设置完之后呢,按第二个键退出来就可以了,就可以使用了。

今天我们来讲讲停车场系统的设计与安装,我们来看这张停车场的通道系统图,它主要是有值班的岗亭, 车牌识别啊,识别的摄像机,然后呢进口和出口的刀闸以及车辆检测器组成, 那么识别的呢,有进有出,一共是两个,另外呢就还有管理中端,管理中端呢就是管理电脑, 管理计算机中呢,呃装有管理门禁系统和刀闸的管理软件,另外呢他还有呃花卡器 以及这个麦克风啊,音箱等啊,都需要配套的,与这个管理系统,管理管理电脑相配合,组成这一套的停车场的管理系统。下面我要说一下这套系统的实现原理, 识别摄像机呢,将进来的车辆读取他的车牌号,然后呢送到 管理终端,管理终端的眼镜呢,然后通过数据查询对比以后,如果是本系统之内的,那么他会驱动这个进口刀闸上扬,也是让车辆通过, 如果不是的呢,他就不会把这个刀打开。另外呢如果说这个识别摄像机呢,也可以隐身为, 也可以隐身为收费系统,就说他识别这个车牌以后,然后呢系统对车辆的停播时间进行计时, 计时以后呢,然后计算出停车费以后,当车辆出场的时候,然后车牌再次识别,然后将停车的金额 计算完计算以后,然后交费。交费以后呢,呃系统会把这个出口的刀杂啊再养开,再养起来,然后呢这个车辆就可以啊,车辆就可以开出去了。 那么系统中的这个车车辆检测器是起什么作用的呢?车辆检测器呢,实际上就是一组由铜线啊盘起来的几圈,然后呢对接到这个刀闸里边呢有个尖, 当车辆驶入地感线圈的时候呢,他会,他会给这个刀闸一个这个一个信号,就是说一个电信号,也就是一种电池感应信号了,然后这使这个刀闸呢不至于落下来,然后砸毁车辆。 那么实际上无论是识别的摄像,识别车牌,识别摄像机也好,地感线圈也好, 还有呢就是说我们有的时候这边有一个埃西卡的读卡啊读卡器啊,然后那个他一刷到了以后呢,然后这个杆呢也也一样可以扬起,那个是发卡专制啊,发卡专制 他们总的原理呢都是给这个进出口的道闸给一个开关量的信号,也就是要么扬起 要猛落下,这一张呢是平面图,所以说呢在施工施工的时候呢,一定要注意管线的预埋啊,管线的预埋给刀闸边缘和信号线都要给他, 然后呢数据呢要传输到这些都需要用这个义买啊义买管来实现,然后呢把相应的数据线,比方说现在这个电源线啊, lvv 二乘一点零的啊,数据线呢是 upt, 也就是超过来往线,然后呢都将他送到这个数据中端。 我们在施工中需要特别注意的呢就是这个地感线圈的施工,他呢要做到呢基本要占到啊,马路的三分之二,就是这个道路的三分之二, 这个当汽车开过来以后呢会产生电磁杆,然后呢他会产生一种开关的信号,然后给这个到达里面的接触装置, 这个地感呢实际上呢是单根的异心的异心的同线,然后呢从开始端一圈, 用马那个道路呢,用这个切割机给它切割,切割出缝了以后,然后将这个地感线圈呢分别压进去,一共是五圈 啊,四到五圈,然后呢将最最上端的那个,然后引入到达,一开始这个段子呢也要引入到达,然后这样呢就形成一个地感线圈。 再有呢就是刀闸呢,要有这个停电,他有手摇的手动控制的部分,如配有这个遥控装置,可以使这个车杆呢扬起或者是落下。

门禁倒闸完整安装教程原来路车牌安装是这么简单,新手看一遍就可以上手!第一步,安装倒闸机,以好闸机位置标记打孔标记,这里用粉笔或者水墨笔标出打孔准确位置, 孔位尽量精准,标记时请勿晃动机器,以免错位。 打孔位置标记完成 标记好打孔位置后,移开机器开始进行打孔。 开始打孔,根据机器自带的膨胀丝规格选择匹配的钻头,一般膨胀丝规格十二到十四都可以选择 上没什么要求,只要固定牢固即可敲入膨胀丝。 开槽穿线预留口根据线路走向开槽,开槽长度和宽度按场地实际情况来,并没固定位置和长度做参考,只要自已觉得合适,便于穿线就可以 预留线槽开好后开始安装固定到闸机, 这里需要两个人配合操作,炸鸡孔对上膨胀撕离,慢慢移动,调整位置至孔位 已放入孔位, 上入膨胀丝帽并紧固, 这里一定要固定牢固,用力拧紧丝帽。 安装好倒炸炸机后开始安装杆子,对好杆子上的四个螺丝, 两个人配合安装杆子,拧紧杆子上的四个固定螺丝即可。 第一节,到闸安装完成。第二步,安装车牌识别。更多教程请关注我,翻看我的视频哦!这一节请大家务必先看完视频教程一遍,再进行安装操作。车牌识别主要分为四行评车牌 牌识别、两行平车牌识别、一体机车牌识别。图中这种为四行平车牌识别,这种为两行平车牌识别,这种是一体机车牌识别。车牌识别的相机也分为三种, 分为千亿相机、华夏相机、真实相机这三种属于市面上最常用的品牌,另外还有大华、海康这两种,因为价格比较贵,没有性价比,一般很少使用。 不管哪种设备品牌,他们的安装和接线方法都差不多,一样的只是接口标注的名称差异。 这里以四航屏车牌识别千亿相机为例,学会了这种其他大同小异,这里再次提醒大家一定先看完这一节再进行安装操作。开始组装车牌识别。 先组装车牌识别底座,上紧底座四个螺丝即可 安装车牌识别相机。 安装黑色波纹塑料线管 穿入转紧 安装连接在机体上,上紧相机下面两个螺丝即可 开始接车牌识别设备上的限制。 先安装相机到显示屏的数据线,找一条大约一米的电线, 通过相机线管穿入显平机箱。 红线接 a 口端子,黑线接 b 口端子拔下端子,用小瓶口螺丝刀松端子接上线, 红线接 a, 黑线接 b, 别接错了。 开始接显屏里的主板 a 和闭口,把接完相机的这条线穿入显屏机箱内, 这里也是红线接主板端子, a 口,黑线接闭口。 总的来说,相机的 a 和闭口和显平的 a 和闭口必须接的线顺一致。 仔细检查对一下哪个是 a, 哪个是 b。 红线接 a, 黑线接 b, 检查一下。 开始穿入电源线, 车牌识别的电源线通过倒闸里取电,一般三米足够了。 开始穿电源线 接入相机电源 通过博文馆继续向下穿, 和补光灯的二百二十伏电源缠一起,这里注意有些补光灯是十二伏电源就不需要接二百二十伏了, 接之前一定确认好补光灯供电是十二伏还是二百二十伏,如果是十二伏,就不需要缠这个线了, 继续穿电源线置底座 这条视线,车牌识别宫殿的一条主线, 然后把这条主电源线和相机电源线、补光灯电源线缠在一起, 把这三条线接在十二伏电源的二百二十伏上, 这里注意一定别接错了,接在标有 l 和 n 上, 这条是给相机供电的,这条是补光灯供电。穿过底座的这条电源线是主电源线, 最后穿一条网线至倒闸机,和电源线长度一样,大约三米。这条线必须是八芯网线,四芯用于通讯,其他四芯用于开闸。 总共底座出来的是两条线,一条电源线,一条网线 做网头,用四星网线就可以了, 另四条白兰一起和白棕一起揭。开闸端子上 相机里的线子全部都接好了, 相机接的线总共为连接显平的线、开闸线、网线、电源线,这样相机线就接线 完成了。下面给大家提供其他两款相机的接线图,华夏和真实。这是华夏相机的实图,华夏只有一排接线端子,这是华夏接线图,它的开闸接口标的是欧一加和欧一减 和车牌识别显平的接线是 b 一、 a 一,其他网口和电源。大家一看就知 这种是真实相机,它的接线端子一般为两排,它的开闸线标的是 out 一下排端子,左数五和六就是 out 一开闸接线 上排端子第一口和第二口, a 一和 b 一就是相机连接显平接线网口和电源接线很容易找到,这里就不讲了,这是真实相机接线图,已经实图中讲过, 把线子全部整理一下,看到这里大家可以进行接线操作了, 开始准备安装。固定车牌识别,调整安装位置,能识别到车的位置即可。标记好安装孔位,开始打孔, 标记孔位 移开设备开始打孔。

三分钟学会道闸口与车牌机安装,后面有线路拓扑图。道闸、人行通道闸施工线划好了,这个是道闸的地干线圈, 再往前走,这个方框就是道闸的位置,这两个长方形的就是人行通道的这条线,这条线是道闸的两个机电线、电源线、网线通过的地方,这个地方也是需要开槽的。 过来之后和那边一样,这边有一个有一个小型的人行通道,达七十公分的宽度,再接着过来有一个一百二十公分的宽度,这个是过电电瓶车、三轮车的。 再过来一个倒闸,再过来之后还是一个电杆线圈,和那边一样,这样画出来效果就是两边 人行通道闸,中间是道闸,道闸是朝朝两边对开的。 啊啊 啊啊, 路面恢复完毕了,拿那个沥青的冷补料补的,这样等,等到干透了之后,它的颜色就会和原来的旧沥青颜色一样了,这样的效果还是挺不错的 啊。装之前把通道闸放在放在合适的位置,画好线,画好他的他的定位线,画好螺丝的孔,然后开始打孔。 装完了,历时三天,装完了,当天有点下雨,这是个人行通道的,这个可以进,可以吃双向通道。这边一 一个广告展,一个广告道展,是一个空降展。 这边还是一个还是一个空间的,这边一个车牌机,这边有一个一米二宽度的,可以可以过三轮车的。这还有一个一个单通道的,这是一个走人的。 这边这边是一个入口,再往这边有一个出口,这个是一个出口,车牌机是客户自己的。原来的老车牌机,这是收费码, 这是刚才第一个那个出口可以出可以入的,人行通道的效果还不错,挺漂亮的。这么一配确实不错。



第一步,选指埋线,首先我们选好安装道长的位置,然后预先挖出管道。 第二步,机箱安装 挂准备附送的工具盒。定位软胶片有些手动按钮,二百二十伏电源线到闸开闸信号线。手动按钮,信号线和地感线。 定位软胶片图中所示黑圈代表是 pp 一千系列所需定位孔,红色圆圈代表是 pp 三千和四千系列的定位孔。打孔 请对准首选位置,垂直打孔, 请严格按照标记打孔。为保姆切换螺丝,可先套上螺母的窗户螺丝,然后根据打入深度逐个减少螺帽数量。等入螺丝之后要注意取下螺帽和垫片。 先倒闸,对准螺钉位置安放。当 固定到闸,拿出零件开始固定到闸,螺丝垫片正反即可安放在最下面,垫片 红团 容貌至于对上宁静。 第三步,杂杆安装与手动按钮接线,但分为起始感、中间感、中端感。备用好插口位置 拼接杂感,注意实际操作中拼接过程会比较困难。安装杂感一,取下塑胶盖。二、拔出胶底,取出螺丝。 三、放置杂杆,贴上杂杆垫片。 四、固定好杂杆,安装塑胶盖。 第四步,测试使用无线遥控按钮关闸, 开闸,暂停后开闸。

智能感应道闸准备上图中的木板和零件。先将七号板翻转到无图案的一面,将电机与七号板的圆孔对齐, 用螺丝穿过七号板和电机圆孔,再用螺母拧紧固定。 将二号和七号板安装注意圆孔位置,然后将八号板无图案的一面与二号板安装, 如图翻转,用胶片将电池盒粘贴到二号板上, 再将电池和导线穿过二号板圆孔, 找到电路板, 将电池和导线端子插入电路板红色插口内,电机导线端子插入电路板白色插口内, 将胶片粘贴到电路板上,再将九号板如图与电路板粘贴固定,然后安装到 七号和八号板的对应槽内。 第二步,准备上图中的木板和零件。将两个五号板安装在十号板上, 如图, 将十号板穿过三号板圆孔,再按顺序依次安装十一号板、四号板 和十一号板穿过十号板, 然后将十三号与三号板的孔位安装 在十三号板的另一侧。安装 三号板 如图,在两块三号板的凹槽内安装十二号板。 第二步,拼装完成。第三步,准备一号板和六号板。首先将第一步和第二步如图组装, 再将整体组件安装到一号板对应的各个插槽内, 叉槽位置较多,仔细对正。最后将两块六号 板安装在七、八号木板上, 电池盒装入三节五号电池即可。
