creo轴上的键槽怎么画
大家好，这一点的话呢，我们来看一下这个啊，圆盘零件的啊，他的一个设计啊。 好，这里的话我们给他直接保存，然后呢我们再给他新建一个。 好，进入到这个草图，选择我们的一个草灰的平面摆正，我们看一下第一个他的圆盘的这个大小，这个呢是六十四， 中间呢，这个这个呢是六十四，中间呢，这个圆呢是二十八啊， 好，这个呢是六十四，然后二十八。 那我们现在的话呢，来去看一下他的一个斜线的角度，这个的话呢是属于四十度的啊， 那我们用这个 中心线画吧。好，直接给他一个，那你标注这个四十度的时候，你要注意看一下他是从哪边来的，我从底过来试试。从这里到这里的话，那就五十了 啊，你这里标注标注个五十了。好，那你可以现在看一下，你标注再连量一下子，这个是不是四十啊？哦，好，我们算错了啊，这个地方应该是四十的。好，这个角跟这个角是相等的， 那这个是九，从中心过来是十八， 那我们画线的时候你可以从这里过来给他处在一个垂直关系，对吧？ 这个酒的话呢就是四点五， 从点到这个圆点，这个呢是十八。好，然后呢我们选中这两个之后给他 镜像啊， 好，这个放大试图我们打开，那就直接看这个吧， 那我们还有一条线呢，是直接延伸到这个位置啊，直接延伸到，那你这过来的话是八点五的。好，那我们直接 给他执行一个片子，或者说你不片子也可以的，不片子也可以，那我们画图的时候他是处于一个水平垂直的这个状态的话 啊，这里的话你可以先给他做一个什么，做一个平行的吧，把这个地方平行，他本身已经是平行了，就不需要做了。垂直就是 八点五啊。好， 然后七呢？就是三点五， 那也就是说我们从这个片子过来是四个方面。 ok， 那我们现在到这里的话，就从中心过来是二十，那我们就画一个圆 跟他相切，然后标注尺寸的时候就是这个点，到这个点是二十啊，那你这样的话呢，就可以删除断了，是吧？ 把这个长的部分给它删掉，然后呢我们选中这两个之后给它进向，好，进向完了之后呢，我们再来删除段， 把这个给他拿掉，对吧？好啊，这个也是多余的。 好，当我们这个画好之后，那么我们看一下这个 圆盘上面呢，他还有几个小的这个长条孔，其实这个按道来说，那个这个直接走一个什么啊？走一个这个 正面啊，都应该就是就是可以了。但是目前我们是啊， 这，这，所以他不好针对吗？不好针对的话呢，我们就先看一下他的一个基础呢，你就先画这个，因为这个他给的有这个角，然后包括他的一个大小，对吧？ 我们看一下它是属于三十二度的啊。 好，这个直接双击三十二度，那我们看一看他这个在圆周的齿轮，也就是说在二十五上面跟他这个垂直的 啊，垂直的。呃，标注尺寸的时候，从这个点到这里的话呢，它是属于二十五的，对吧？ 然后是 中心距五个 毫米，那咱就直接给他片子。 好，这个中心线我们是没有这个片子的这个功能的，那你就 给他来个脆汁吧。 啊，这个地方是两点五啊， 我们看一下这个尺寸，二和六 两个毫米，这个的话呢就是六 半斤啊，半斤应该是四了。好，他这两年我亏了。之后呢，那我们就选中这两条线，给他执行一个阵列啊，镜像有的时候的一些口误啊。 好，这个呢都给它变成参考线吗？ 然后呢开始对这个里面的进行一个删除段。 好，那这样呢，一个做好了呢，其他对应的就大家自己补一下了。 好，那关于这个考这个九点零的这个草图的这个部分呢，就为大家准备了十个案例，后面的话我们将进入到这个 三尾剑魔的这个状态。啊，就是软件吗？学习也没有什么技巧，你只要画的多啊，图纸能看得懂啊，软件呢就会越用越熟了。
粉丝1.0万获赞2.6万
相关视频

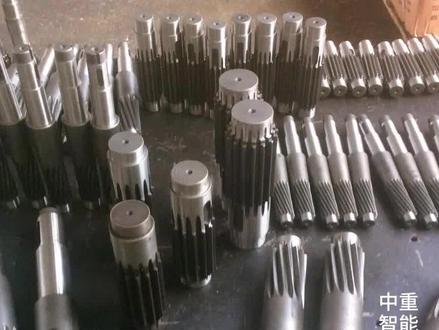

01:24查看AI文稿AI文稿你知道花剑轴吗？花剑轴是机械传动的一种，又称为花剑传动。它的作用和半圆剑、平剑、歇剑等是一样的， 都是用来传递机械扭矩。在轴的表面，有纵向的箭槽，套在轴上的旋转键也有对应的箭槽，可保持跟轴同步旋转。 在旋转的同时，有的还可以在轴上做纵向滑动，如变速箱、换挡齿轮等。花间轴可分为矩形花间轴和间开线花间轴两大种类。矩形花间轴通常用于飞机、汽车、拖拉机、机床制造和农业机械等装置。 由于举行花见轴多次工作，所以承载能力高，对中性和导向性不错，而其齿根较浅的特点可以使其硬力集中小。另外，花见轴的轴与骨的强度削弱小，加工比较方便，因此应用较为广泛。渐开线 花剑轴的尺廓为剑开线，受载时尺上有镜像力，能起自动定心作用。尺个尺受力均匀，强度高，寿命长，加工工艺与齿轮相同，亦获得较高精度和互换性，因此常用于载合较大、定心精度要求高以及尺寸较大的连接。 花见轴在一定的行业中都能够发挥重要的作用和性能，按照原理和工作程序进行生产和加工，才能够保证在生产中发挥出应有的作用。我是偶尔正经的不正经科普，关注中众智能，带你了解更多知识！
466中重智能装备
01:24查看AI文稿AI文稿轴上的箭槽应该怎么标注？他的公差应该怎么给呢？今天我们来讲一下，这是一张轴类零件的箭槽标注，如果是轴类零件的话，建议要进进行一个剖图啊，剖出来这样子，这样子看的比较清晰，然后呢他的一个公差 选择一般的是 n 九的一个公差，等一下我们再讲为什么是给 n 九，那如果说是孔的话，孔用的话就不用做 pos 图，因为孔的话直接可以看到啊，这个箭朝 箭朝的公差呢，可以给这个 j s 九这样的一个公差等级，来我们看一下为什么给这样的一个公差等级。首先打开这个箭朝的查询表格，飞镖设计最强自动表格， 在这个位置呢，有一个频键和键槽的查询，点开它打开，然后呢看到我们这个轴和孔的一个公差等级应该给多少？ 我们看到偏差，这里偏差这里有一个较松一般和较紧，我们一般是选这个，一般那如果是轴的话，就是选择这个 n 八的一个公差等级， 那如果是孔的话，就可以选择 zs 九这样的一个等级，左边这里不同的直径呢，会有对应的不同的这个公差范围。如果想要这个表格的也可以在评论区六六六我挨个给大家发。
1214广东飞拓|工程师特训

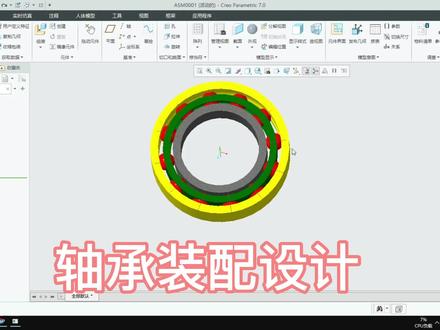

01:16查看AI文稿AI文稿轴承装配设计分享中间这个滚子的装配方法，先退到上面去 组装轴承滚子，打开 把基准平面显示出来， 放置重合基准平面跟基准平面重合。新建约束重合 基准平面跟基准平面重合， 新建约束平行 约束类型，距离 偏移 28 毫米。 装配好了，点轴成滚子，又见一下点阵列，轴阵列 十二个确定，这样就完成了。
30模具之家
07:38查看AI文稿AI文稿大家好，我是雨辰老师，这几天的话呢，我一直在研究这么一个问题啊，也就是怎么才能够让同学们能够 跟着我的思路来一起学习啊，其实大家去学习我们的背边设计的话，你没有个思路的话呢，很很难去钻到里面去呢进行理解， 很多同学都是这个血型，都是浮于表面的，那么我们呢既要有方法，又要有一些这个辅助键 或者辅助工具等等之类的，对吧？那么本节课呢，老师给大家分享的是建槽的设计思路及方法。首先呢我们来了解一个东西啊，就是我们常见的常用的这个机 世纪手册啊，来告诉大家一下我们的街世纪手册到底有多么重要，我就给大家做这个剑槽的举例， 大家如果你刚好也是学机械工程或者机械设计及自动化，或者对我们机械设计感兴趣，你 可以加一下我们屏幕上方的学习交流群啊，因为呢老师会在群里面呢分享一些资料啊，然后呢跟大家一起交流技术啊，好，都是 ok 的。好，话不多说，我们一起来打开机械工程师设计手册 二零零八版，哎，这个的话是这一个我们免费破解的这个版本啊，大家如果需要的话也可以来找我要。好，我们呢暂时找了个什么东西呢？找到我们的连接与紧固，因为呢在我们这台设备里面啊， 有很多地方，比如说我们的这一个电机，比如说我们这一个什么连轴器上面， 对吧？大到电机，小到连轴器，或者是我们的同步带轮里面呢，我们都会用到这个键槽，如果你不会设计这个键槽或者设计键，那我们 能够算是设计工程师吗？啊，我觉得，我觉得话这个呢基基本上是我们的基础操作，所以大家必须要会 好，我们一起来看，那么从这一个连接与紧固上面呢，大家可以找到我们的键连接，也就是在这个位置键连接第一个平键，普通平键。好， 就以这个为例，那么我们来看一下，首先呢你要看什么东西呢？打开机械设计手册之后，不要急着看这些数据啊，没用，你要先理解我们这个键每一个字母代表什么。 好，这边的话呢，我们就稍微来讲解一下我们每一个字母代表什么来把它写到旁边，这样子我们去做选择的时候，我们才能够更加的清晰明了。好，首先呢我们不管三七二十一，先把这个 x 和 b 和这个 l 看清楚了， 那么我们的 x 呢是他的这个厚度，对吧？箭的厚度，高度也叫高度， 我们的这个 b 呢是他的宽度宽度，我们的这个 l 呢是他的长 长度，他的这个总长 l 总长。好，那么基本上我们了解了这一些，然后我们就开始进行设计，我们先不管我们这边的一些参数啊，这边 参数的话就是基于我们见给的一些公差，是吧？你这里是低减 t 还是低加 t？ 一等等这些公差呢我们都要给定，我们后面再去看，后面呢大家呢可以自行去看，因为呢我们都给定了这个 t， 看到没有？ 我们的往后面去翻的话呢，我们这个梯呢基本上是给定的公差的，看到吗？好，所以呢我们基本上是看着这个表，我们就能够把它选择出来。好， 那么首先呢解决这个基本问题，或者叫基础问题，第一个就是它的高度，那它的高度和宽度应该 根据什么东西来确定啊？首先第一个就是我们的这个 b 的解决，也就是我们宽度的解决，为什么先解决宽度呢？因为宽度呢跟咱们的轴径代号有关系。好，还多了一个代号叫 d， d 呢，是我们的这个轴径。 好，那这个轴径呢，其实说白了也就是我们这里的一个轴径，我们把它测量出来，比如说我们的轴径呢，为半径是七点五，那么他的轴径呢为一十四，一十四，我们回到这边来一起看 一十四的这一个轴径，也就是在十二到十七之间，那么我们的宽度可以给五，明白没有那么宽度，我们就选择出来了，这宽度给五好，五给定以后呢，我们再去看我们的 高度代号，高度代号也是五好也出来了。好，然后再看他的长度。哎，那这里的长度的话呢，根据什么东西选择了？大家可以看到我们这个位置有个 l 系列，他是一个系列， 那么这个系列依据什么东西呢？其实说白了就是呢你这一个，你现在安装的这个剑槽啊，你安装剑槽是基于什么呢？基 基于我们的同步带的一个同步带轮他的一个宽度而来的，是吧？那么你基于同步带轮宽度的话，你就可以去进行有这么个依据进行设计了，同步带轮的宽度呢为 三十二，那么我们这边选择差不多在三十二这个范围内的这个建槽就可以了，那么我们呢再来看一下这边呢，我们先测量一下他的这个总长， 这边到这边的一个长度呢，我们先测量两个线啊，那么你也要你这个轴径上面能够安装的进去才行。那么我们现在的话呢，就是在三十二这个范围内，他 的这个长度系列代号是多少呢？好，他的长度系列代号有三杀的附近呢，前面有二十八，后面呢有这个三十六，所以呢我们这里可以直接给什么二十五二十八的就可以了，那 在我们的这个轴上面呢去进行安装，他也不违和，明白没有？所以呢这个长度代号我们可以放宽松一些，不用那么拘谨。 好，这边把它洗净一下，我们长度呢给二十八，然后呢剩下的就是我们的轴径也完了，是吧？剩下的就是我们这一些给定的工差了，然后你再去 根据我们刚刚所选择的这个键槽选定他的公差就 ok 了，是吧？好，然后的话呢，你到底是选择两边为圆弧的这么一个键，还是选择单边圆弧的这个键好，可键呢，我们在这个位置选择的是什么单边圆弧键， 大家可以来单独打开，我们一起来看一下，这个箭头呢，我们就是一个什么这个箭呢就是一边是平的，另外一边呢是个圆的，是吧？好，那么本节课呢，大致的给大家讲了这么多内容，这里 给大家提点一下，如果有同学想跟着老师一起学习啊。小丸子是国内首家机械设计线上培训机构，有着 全网最优质的课程体系与就业服务体系多年来已经向社会培养了上万名机械工程师，有意向的同学呢，可以加一下屏幕上方的学习群，进一步的去了解。好，我们本节课到此结束，我们下节课不见不散！

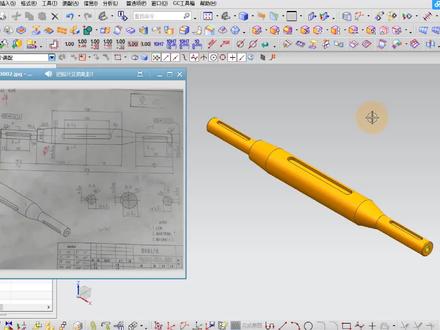

06:42查看AI文稿AI文稿大家好，我是三位节目精神分享，这节我们介绍一下这个种类零件的见草睫毛方法。好，具体看我在软件中给大家操作一下， 打开个窗口，插入草图，全程贴面。现在绘制这个轮廓线，我们用旋转命令把它做出来，打开，把轮廓给他绘制好， 然后约束一下， 好，标注的总长，总长是三百七十八， 然后这个是 a 四点五， 这个是七十八点五， 十点五，这是第二， 这个是一百五十六，这个是八十一， 这样我们还欠四个约束，这个是十毫米，然后 这两个贡线，这个是三十五除二，这个是二十八点二除二。好，这样插头就完全结束， 然后退出插图，选择旋转命令，然后整理水量，这样就这个主体就创建好了。我们现在来做这个建巢 建成，我们用这个基准平面，我也不不太喜欢用那个建成的命令，哎。用基准平面，然后用拉伸来装，选择基准平面，然后再选择参考平面， 好在这上面对超超多，再找个平面，然后绘制一个， 嗯，把这个线设为水平，把重心落在这轴上面， 这个是一百，这个是一百， 插头完全解锁，推出插头，顺着拉线命理反向反向拉伸五毫米， 拨球叉。好，我们把这个头上的箭头做出来， 还是用，记住平面，选一下方向，找刷图， 现在找回平面位置，这个监察轮廓，这个约束水平，把这轴 重点放在左上面，然后标注尺寸，这是一十三，有五十， 完成插图， 还欠一个约束，这怎么会多一个点呢？好，单单抄的话，念约束，退出抄图， 顺着拉伸命令，呃，反向拉伸三点五握球叉，这样就做完了。 把这个检查镜像过去，好倒个角，这样把孔打完，再倒角涂上 m 八的龙孔， 好绊个脚， 这个案例就这样做完了。嗯，其实做做模型一般你我认为啊，就不用太纠结是用什么方法。呃， 能最快最快最简单的方法感觉就是最好的方法应该，不过也看个人习惯啊。呃，这节就到这里吧。嗯，我们下期再见。喜欢我的视频欢迎 到西瓜视频关注，下回节目继续分享。嗯，谢谢，就到这里，谢谢大家。
431三维建模技术分享
