mcgs中开关量报警数据怎样设置
朋友们大家好，我是电工建国，朋友们都知道对于这个 plc， 它不仅仅可以控制开关量，同时它也可以控制模拟量， 那么在这个电路中，我们可以用一个人电阻来做一个模拟量控制报警电路。 朋友们来看一下，在这个电路中，我们使用了一个 pteb 工业热电阻，我们来看一下像这种就是 pteb， 那么对于这一个他是一个转换模块，在这个模块中我们给他通着二十四伏的直流电源， 然后呢他会把这个这电阻他的电路信号转换成电流信号，然后这个电流信号再进入这个 plc 的这个模拟， 尽量控制模块 e m 二三五。那么这个时候呢，我们就可以显示这个模拟量的温度， 那么假设一下，在这个地方，我们把这个温度设置为五十度，那么这个报警点可以控制这个灯泡点亮， 或者是呢控制阀门开启，或者是控制其他的这个电信设备都可以。今天呢我们用这个灯泡来做实验，当五十度到达的时候，这个灯泡就会被点亮。 下面呢我们就看一下这个 ps 它内部的这个编程，这个程序非常简单，我们使用了一个转换， 那么在这个电脑中我们可以看一下最后这个地方，这个三十点八，就是我们这个 pta 杯 现在这个温度，那么对于这个温度，我们今天把这个点设置为这个五十度，当五十度到人的时候，他会报警，所以呢我们再加一个比较指令，我们来看一下这个地方， 这个地方就是一个比较指令，那么这个比较指令下面呢我们把温度设置为五十度， 朋友们能不能看清楚这个地方他是个五十度，也就是说呢，当这个温度大于或者等于五十度的时候，这个 k 五零点五这个点他就要倒通， 当然了我们可以用 q 零点零， q 零点一都可以。今天这个地方只是给朋友们演示一下，那么当这 q 零点五导通的时候，我们接着这个灯泡他就要点， 因此呢咱又起到了一个报警或者是一个控制的这个作用。下面呢我们就把这个小程序给下载到 ps 当中， 点击下载，然后确定等这个程序下载完毕之后，我们就可以试一下这个灯泡是不是点亮。 下面咱们用十五来给朋友们模拟一下这个模拟量，怎么实现一个报警点，怎么样去控制这个灯泡他的这个电量。 为了能让朋友们更清楚的看到这个温度变化，在这个地方我用这个触摸屏让朋友们看一下这个温度的实时变化，现在是三十一点八度，这个时候 我用手捏一下这个温度探头，这个温度应该发生变化，我们来看一下，当我用手捏的时候，他的温度会上升，我们可以看一下，现在是三十二度，马上马上变成三十三度， 三十二点五，三十二点七，三十二点八，三十三度，那么这个时候我用手捏的话，这个温度不肯到达五十度，所以呢这个时候我用打火机来烤一下这个温度探头，当这温度到达五十度的时候，这个灯泡就应该点亮， 也就是说呢这个开关量控制他就要动作，下面咱们来试一下， 当这个温度变化的时候，朋友们可以看一下这个模拟盘，这个模拟盘上面指针他会发生这个变化，我们来试一下 打火机温度特别高，朋友们可以看一下温度快速的上升，同时这个指针也会发生变化，我们再烤一下， 现在是四十四度，四十六度，四十八度，四十九度，五十度，朋友们可以看一下灯泡是不是点亮了， 那么这个时候这个模拟量的这个报警点就可以控制开关量的求点，你比如说这个时候我们可以控制这个阀门来实现温度调节，这样呢我们就可以用这个模拟量来控制开关量。
粉丝5.4万获赞17.6万
相关视频

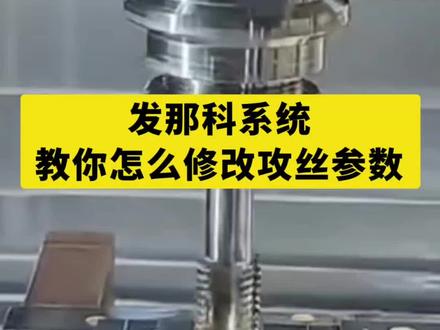

02:35查看AI文稿AI文稿像这种快速着工，每次返回一点点，而不是返回安全平面，这种高效率的公司方式该怎么编呢？这个视频教会你，先从这里讲，你会更明白，程序里明明有 q 二，为什么在运行程序的时候不执行呢？而是一攻到底的公司方式。 就是不要慌，这不是程序的问题，要修改系统，一个参数就能解决。首先打开操作面板上的单动按键，也可以设 mdi， 然后打开第三个设定键， 出现这个设置界面，把写参数零改为一，这个是正常报警提示，写参数处于打开状态。最后打开参数减 点参数后，输入五二零零点号搜索，出现刚性公司界面，找到 p c p， 把零改成一， 一的意思是每次攻完一定的深度，就返回安全平面后继续攻死的意思。零就是不返回安全平面，所以就不会执行 q 命令。改好后返回设定界面，把一改成零就可以了。咱们找到程序再试一下，用着攻的方式看一看有没执行 q 值。 从每次抬刀来看，是在执行 q 命令，每攻二毫米就抬到 r 平面后继续反复攻压。有人说这样虽然安全，但效率不高，要是每着攻一次，只返回一点，再继续攻丝，这样岂不是又快又安全？ 别着急，马上安排。还是先打开设定，输入前必须打开 mdi 模式，要不然输不进去。把写参数零改成一后，紧接着打开参数设置 点，参数输入五二零零点号搜索，打开钢琴公司，把 p c p 里的一改成零，意思是在执行助攻时不返回 r 平面，然后继续搜索五二一三后点号搜索， 把后面的参数改成小数或整数都可以，这里先改成一数的时候要加点，要不然默认零点零零一。这个一的意思是在执行 q 轴公的时候，每轴公一次时，在原来的基础上只返回一毫米后继续加工，而不是返回到二平面再加工。 返回设定界面，把写参数一改为零即可找到原来的程序运行一下，看看是不是你想要的加工效果， 看着是不是很帅，如果对你有所帮助，那就给个小爱心鼓励一下呗！这个视频就分享到这里，关注我，让你每天进步一点点。
1964CNC编程-小强
09:40查看AI文稿AI文稿大家好，我是昆仑通泰的技术工程师，下面由我来为大家讲解报警配置。 报警配置有两种方式，第一种是在实时数据库中通过数据对象属性配置报警功能，第二种方式是使用软件的报警统一配置功能。首先为大家讲解通过配置数据对象属性来对报警进行设置。 双击桌面的 mcgs pro 主态软件，点击新建工程按钮， tpc 类型选择七零七二 g i， 点击确定新建工程。 接下来我们在实时数据库中新建一个变量。二、踏一，先选择实时数据库，点击新增对象， 双击新建的对象，把对象名称改为德大。一， 选择对象类型为辅，点数选择报警属性功能页， 在下方的空白处点击右键，在弹出的菜单中选择追加 设置报警类型为下线报警，报警值为零，在报警描述中输入温度低， 点击确定， 可以看到该电量的报警属性与刚才的设置一致。 通过数据对象属性配置报警功能就为大家介绍到这里， 接下来为大家讲解报警的统一配置。通过菜单栏工具点击报警统一配置，弹出报警统一配置画面， 可以看到已设置的所有报警信息。点击菜单栏的工具按钮， 在弹出的菜单中选择报警统一配置，可以看到弹出了报警统一配置。 在此功能页中可以选择报警变量变量类型，报警类型是否立即启用报警的基准值，触发误差，解除误差和报警描述。 接下来为大家介绍报警统一配置的编辑功能，在此模块有三种方式可新增报警， 一、通过菜单栏的编辑菜单，点击添加一行。二、使用工具栏中的新增一行工具按钮。三、在表格最后的预留行双击直接新增。 接下来为大家演示如何通过新增一行报警来设置变量，德太一的上线报警值为一百。报警描述为 温度高。双击表格的最后一行新增报警， 点击问号，在弹出的变量选择对话框中选择变量得太一， 选择报警类型为上线 基准值设为一百， 报警描述为温度高。 新增一行。报警演示结束，接下来为大家介绍通过报警统一配置删除报警， 此模块有三种方式可删除报警，一、通过菜单栏的编辑菜单，选择删除一行。 二、使用工具栏中的删除一行工具按钮。三、通过右键菜单删除。下面为大家演示如何删除一条报警， 用鼠标选中需要删除的报警行，点击右键选择删除报警，可以看到刚才选择的报警条已经被删除。 当数据比较多时，想快速找到指定数据，则可以使用查找功能快速定位， 点击菜单栏中的编辑选择查找或直接使用快捷键 ctrl f 弹出查找对话框， 用同样的方式可以对 数据进行快速的替换，快捷键为 ctrl h。 报警统一配置的编辑功能就为大家介绍到这里，接下来为大家介绍报警统一配置的导出报警功能， 可以通过导出报警功能把配置好的报警列表导出为 xml 格式的文件，通过 excel 打开进行编辑。 下面为大家进行主态演示，点击菜单栏的文件选择导出， 在弹出的对话框中输入文件名， 则保存路径为桌面，点击保存提示导出成功。 用 excel 打开刚才导出的特斯特文件，轻增一条报警，使其报警变量为得太。一、报警类型为上线报警，报警值为一百，报警描述为温度高。 使用 excel 表格打开刚才导出的特斯特文件， 在弹出的选择对话框中选择座位 xm 表打开，点击确定， 弹出信息 提示窗口，点击确定，可以看到 excel 表格中出现了我们刚才主态好的报警列表。复制一条数据行， 设置 id 为二， 报警类型为上线， 基准值为一百， 报警描述为温度高。 保存设置好的表格为 xml 格式，点击 文件菜单，选择另存为 选择想要保存的位置，输入文件名为 cas。 二、选择保存类型为 xm。 点击保存弹出的对话框，选择继续可以看到保存成功。 当我们通过 excel 设置好我们想要的报警文件后，也可以通过报警统一配置中的导入功能导入报警文件到列表， 下面为大家进行导入报警的主态演示。通过菜单栏的文件选择导入， 弹出，打开文件设置对话框，询问是否删除所有旧报警， 如果选择是，则导入前会清空报警配置表格数据，选择否不清空报警配置表格数据，导入数据直接追加到已有报警数据，后面我们选择是 可以看到报警列表中的数据已经被删除，选择 past。 二，提示 文件中数据总条数二，成功，导入条数二，表格替换条数零，新增条数二，点击确定导入成功。报警统一配置功能又为大家介绍到这里， 本期视频到此结束，感谢您的观看。如有疑问和访问我们的官方网址或致电四零零热线，我们将竭诚为您服务！
74ZYDPLC
00:50查看AI文稿AI文稿公共术语问答，什么是开关亮？简单来说，开关亮就像家里的电灯开关，只有开和关两种状态，绝对没有中间状态。那在机器的世界里，它就是一个非黑即白的信号，要么是零，没通电或者没碰到，要么就是一通电了或者是碰到了，他不关心具体的细节，只关心有还是没有。开关亮的主要作用是什么？ 那开关量在工业控制中就像一个沉默的哨兵，主要作用就是进行状态监测和逻辑顺序控制，它非常简单的告诉系统某个条件到了还是没到，例如监测到水位高了就触发警报，亮灯监测到水位低了就触发警报，让水泵停止。那控制器像 plc 通过接收这些开关量的当前状态和历史顺序，经过逻辑判断后发出相应的输出指令，从 从而让整个系统能够按照设定好的顺序自动工作。开关量具体应用在哪些场景呢？那在日常生活中就有大量的应用，像浮球开关、位置开关。那工厂中有哪些应用呢？你知道吗？
34研花A妹

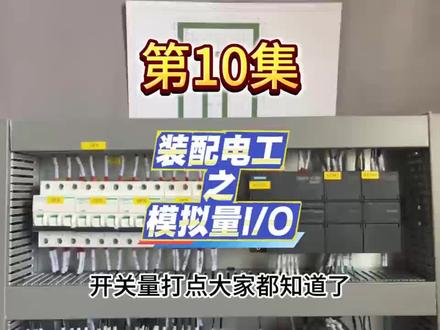

01:23查看AI文稿AI文稿开关量打点大家都知道了，模拟量该怎么打点呢？比如四到二十毫安，零到十伏的信号调试，现场调试必学的。调试前我们要先准备这款模拟量信号发生器， 屏幕上半部分用来检测信号，下半部分显示输出信号。左边蓝色按键是切换测量模式的，比如电阻、电压、电流都能测啊。右边黄色按键呢，是专门设置输出模拟量信号的， 比如根据图纸测量这个温度传感器接线是否正常啊，现场应该在传感器这个地方去打点啊，为了方便呢，我们在端子处接线这个温度传感器呢，接的是我们的 p r c 啊采集模块， 它的采集地址呢是 a i w 三十二。好，我们用信号发生器的黑色标笔接零伏公共端，黄色标笔接 p r c。 模拟量采集端就是我们的这个叉三的二号端子。信号发生器的输出呢，我们先调到四毫安，然后点击输出 啊，观察触摸屏上的读数，看下 prc 能不能正常收到信号。我们的触摸屏显示的是三点九九毫安，然后咱们再依次更改输出的数值， prc 显示的数值呢，与我们信号发生器的数值一致。以上呢，就是模拟量 i o 打点的内容，模拟量打点比开关量繁琐，实际调试中发现问题，可以采用这个方法检测接线是否异常。
595褚工
01:03查看AI文稿AI文稿开关亮，开关亮就像家里的电灯，开关灯要么亮，要么灭，只有两种结果，不存在一半亮微微亮的状态。 开关亮只有两种状态，通或者断，对应数值就是零和一像按钮即停，接近开关，继电器全部都是开关亮，它只判断状态，没有大小，没有中间值。 模拟量，模拟量就像家里的调光台灯，亮度可以一点点变亮，一点点变暗，有无数个中间档位，可以精准调节大小。 模拟量是可以连续变化的信号，数值可以从小到大平滑变动，温度、压力、转速、电压、液位都是模拟量。 plc 需要专门的模拟量模块才能读取和处理这类变化数据。 数字量，很多人纠结的是数字量，其实日常公共口语里，数字量就是开关量。像编码器脉冲通讯，数据参数读写，属于数据运算，不是第三种基础信号。新手记住两大类就够了。
00:45查看AI文稿AI文稿今天介绍一款电即式液位开关，是一款有四路开关量的电即式液位机，现在我们看一下它的工作原理。中间有一根是公共端， 然后四根分别单独检测液位高低，是另一另一根的检测控制液位一起高停及 各液位点的报警设置。它的结构无可动部件杆杆都是实心的 不锈钢棒以及爱的棒。我们这一款是捏棒，外套是佛，是一款防腐的，用于多液位检测。
96液位仪表段厂长
01:29查看AI文稿AI文稿欢迎收看本期内容，今天讲解设备管理中的手机设置。 进入系统后，点击设备管理中的手机设置，我们可以看到这个界面，可以看到手机截屏按钮是打开状态，开启开关后，手机触发截屏时 用户的信息，截屏时间、截屏图片都会上传。点击数据统计可以看到手机截屏选项，点击后就可以看到手机的截图记录，可以清楚地看到谁在什么时间截的图， 然后手机和相册图片上传，有相册上传内容设置和设备数据上传设置，可以根据需求选择。和手机截屏一样，我们打开数据统计，找到手机相册选项， 打开后就可以看到相册里内容上传的数据，非常的清楚明了。然后我们看下一项手机系统自动截屏模式， 可以设置截屏上传的时间、生效周期、截屏频率以及设备上传设置，系统会根据选项上传屏幕截屏，同样在数据统计中查看自动截屏记录。 最后我们看一下手机应用模块设置，使用后相关设置项即可生效。下期视频我们讲解一下这些设置具体有什么作用，我们不见不散。

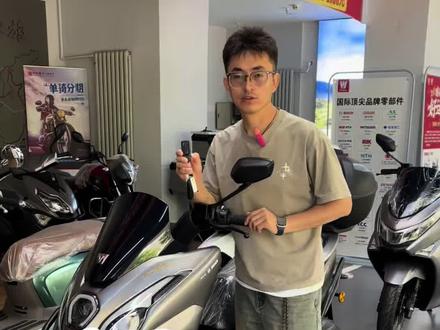

02:38查看AI文稿AI文稿今天咱们给大家讲一下咱们豪爵 u f r 幺五零这款车的涉访报警灵敏度的一个设置，以及它的操作流程。首先我们解锁我们的点火开关， 等它这个分频声响完之后，我们再长按我们这个点火开关，观察这个灯的状态，以及我们屏幕上智能钥匙符号的一个状态，长按 看灯光闪烁，当点火开关周围的光圈闪烁的同时，咱们这个钥钥匙符号也会闪烁，这时候我们的智能钥匙跟我们点火开关要同时操作，它在闪烁的时候按一下它， 按两下这个再按一下，两下，再按一下，两下，到第四下的时候，你按完再按它报警声响了，然后再按响三下， 再按响一下，再按响两下，再按响三下，这个一下，两下，三下就是它的一个灵敏度，你按一下一下，这时候它的呃灵敏度级别是一级，你按响两下它的灵敏度级别是两级， 如果你想让它到三级的三下，响完之后再去长按这个点火开关退出，这时候我们的灵敏度就设置好了，我们就把它的灵敏度设置到三级了。接下来我们就是设个访 给大家演示一下，就是我们的 u f 二幺零这款车，它的钥匙上面有两个按钮啊，我们的这个应答按钮跟咱们的这个涉访按钮报警按钮它是合到一个上面了，然后下面就是我们的钥匙的开关按钮，我们涉访的时候去按我们上面这个就是应答按钮跟涉访按钮报警按钮按一下它就可以了， 灯闪了一下，再响一下，这时候我们就释放成功了，我们释放成功的时候，这儿的这个红色的灯它会一直闪烁，这个就说明我们的释放是成功的。别人动你的车的时候，它会报警，来给大家演示一下啊，我们就是晃动这个车或者是下它的撑子的时候，它是一个什么样的反应， 或者我们下撑子，我们平时停车的时候，因为可能大家都会把这个大撑子打起来，就是你看下撑子的时候， 还有有些朋友就他可能不打大乘，他是斜乘、偏乘，那你看我们再来动一下这个车，哎，他也会报警，看斜乘的时候他也会，你在扶车的过程中他也会报警， 看到没？这就是他的一个三级灵敏度的一个效果。以上是关于咱们豪爵 u f r 幺五零这款车，他的涉访报警灵敏度的调节以及他的操作流程，还有什么问题大家打到评论区，咱们下期接着聊。
00:49查看AI文稿AI文稿小张，有个突发情况，甲方临时通知明天上午要过来对量，你辛苦一下，今天把量算完。 靠，图纸那么复杂，今天通宵也算不完啊。别慌，不用通宵，硬扛，可以试试这个免费算量软件，你这张火灾报警图纸，管线没有标注限行，正常算量可能要一两天的时间。用这个软件，设备可以一键识别管线路径，也可以一键识别 选中管线，点击火灾报警，设置好管线安装高度，点击设备及配件表， 设置设备安装高度及配件信息，软件自动根据后面点位所需要的线判在路径上的限行，然后看一下三维软件自动计算立管高度，点击生成工程量，软件就全都算出来了。通风、给排水、强电弱电、消防喷淋都可以算。软件现在免费用。
26鹏业造价课堂

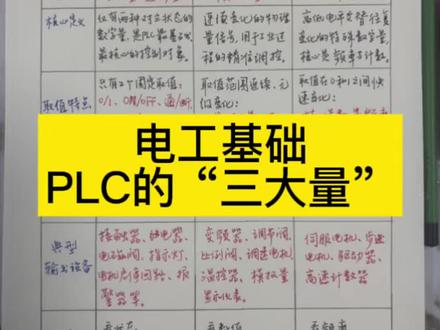

01:18查看AI文稿AI文稿大家好，零基础学 plc， 最先搞懂这三大量，你就入门一半了。第一，开关量，也叫逻辑量，只有零和一通和断、开和关两种状态。咱们日常的按钮、接触器、电磁阀、指示灯、启停全靠开关量来控制， 也是 plc 最基础最常用的用法。第二，模拟量，它是连续变化的物理量，电压、电流、温度、压力、水位、电机转速都属于它。不像开关量只有全开全关，它可以从小到大无级调节 工厂里的恒温恒压调速，全靠模拟量来实现。第三，脉冲量，它是高低电瓶来回交替变化的数字信号， 一秒钟来回跳的次数就是频率。 plc 靠脉冲量来精准控制四伏步进电机用来做精准定位、运动轨迹控制、测速计数。 最后记住这句万能口诀，一辈子忘不掉！开关量看状态管启停通断，模拟量看数值管大小，高低，脉冲量看频率 管定位快慢。学会这三大量，再看 plc 梯形图、接线扩展模块就更容易理解了。关注我，后续分享更多电工基础知识，谢谢！
00:52查看AI文稿AI文稿我跟你说啊，我干造价十多年，从来不用算量软件，只有自己手算的量才不会出错。可上次和甲方对量，您算的量偏差太大，反空改了三天啊。图纸管线没标限行，需要仔细梳理数据，肯定有偏差啊，现在谁还在手算？用这个免费算量工具，又快又准，比手算快几十倍。像这张消防电图纸管线没有标注限行的，正常算量都得一两天。 要是用这软件的话，设备可以一键识别管线路径，也可以一键识别选中管线，点击火灾报警，设置好管线安装高度，点击设备及配线表，设置设备安装高度及配线信息，软件自动根据后面点位所需要的线判断路径上的线形， 然后看一下三维软件自动计算立管高度，点击生成工程量，软件就全都算出来了。通风机、排水、强电弱电、消防喷淋都可以算，软件现在可以免费用。
82做造价的阿炜
00:59查看AI文稿AI文稿大家好，今天给大家介绍这款 c 七零四 e 十四路的数字量输入模块，是 c 七零四 e 提供十四个数字量输入通道，每个通道都具有光藕和隔离功能，可用接线方式选择是陋型 sink 或圆形 swars 输入，且所有通道皆可用作十六万元计数器。 有十四个 led 指示灯，可用于通道状态监控。为什么选择 c 七零四 e？ 一、强隔离，抗干扰三千七百五十 vdc 隔离加四千伏 esd， 适合电机、变频器、强电柜旁等恶劣环境。 二、远距离分布式， r x 四八五总线可串三十二个模块，最远一点二千米，现场分散采集布线集检。 三、高可靠，异味护，双开门口防刺激地板带 led 指示灯，现场调试一眼看镜状态。想要了解更多型号，记得点关注哦！

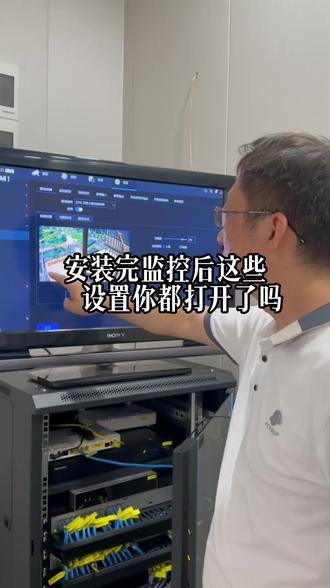

00:58查看AI文稿AI文稿这台这个画面就是我们刚刚呃录呃更换的摄像头，刚刚更换的摄像头，然后我们还是给他设一个整个区域，给他做一个绘这个绘这个区域，然后布房，他这个布房的时间呢？布房的时间其实默认啊，都是有 七成二十四小时的。然后联动方式这里啊选择一下联动方式，他默认是上传到中心，我们还可以选择报警弹窗和蜂鸣器报警， 如果我们选择报警弹窗的话，还有空气报警都可以选上啊。点，记得点应用完了以后你到预览这里，如果有人在这里来的时候，他整个画面会会会放大啊，整个画面会放大，而且他的声音会播放出来，刚才你们在这讲话我都能听得到。 这里还有一个智能显示信息，你看没有？这里有个点看这里很小一个点，是不是这个地方？这个地方可能是有人在这里。
