hwk-22a微动开关接线方法

朋友们大家晚上好，今天来跟大家看一个这个旋转开关啊， 这个是一个小型的行程开关啊，给大家看一下啊介绍啊，这个是一个 msq mks 二幺六的，他这个行程开关呢，就是说这个有一组公共点啊，然后就是说一个常开常闭啊， 这个上面的话一般呢都是这个公共端啊，这个要根据个个个情况啊，用外表打一下啊，导通和不导通啊，测试一下就可以了。这个呢就是说用的，大家看一下这个是坏了的啊， 这个就是说通过这个东西看到没有？这个那个昨天那个脚踏开关的，其实原理有点接近啊，都是这个东西看到黑色的，这个点看到没？看一下就是这个，然后就是说他有一组导动和一种闭合啊，他这个 接线的话要求看一下啊， 看到没有？这是一百二到二百五十交流，零点四个人赔，十六个人赔是交流的，看到没？一去皮，一百二十五伏 啊，三三项或四项，现在区别二百五的，对吧？看到没有？这里的话大概是零点四个，每一百五十五之六的话，二百五十五之六的话，大概是那个零点二。 这个下面这个是什么意思？这个具体的。呃，具体什么一个情况我也看不太明白，应该就是说可能一个过流的吧， 跟那个前面一样的，你提供他这个一个电流，然后电压等级的话，然后他可以一个过流量啊， 火流量的情况。这个东西呢一般用的这个微波炉啦，等一些控制开关比较多一点啊，就是说他这边假如有动，呃，就是假如有这样的开门，微波炉开门的话，这样按下去之后啊，看到没？ 哎呀，之后等下他就能够正常动作了啊，就是说通过这个这个点，这个滑的这个东西看到没 按下去之后，然后这个黑色的动作之后，然后就是说啊，常开常闭他就动作了。根据这个情况啊，我之前这个东西是换了这个微波炉里面的微波炉的开门的时候有这个开关啊，这个开关坏掉了，坏了之后就是说你你的话你关不好，信号不达到的话，他就没得办法 开机加热了啊，然后换了一个之后就好了啊，这个就是说大家还可以了解一下来， 其他的地方有的也用的这个比较多，还有这个长长的那种长长的冒出来的那种啊，样式是比较多的，根本都是差不多啊，一组长开一组长比， 呃，实在搞不明白的话最好呢就是说怎么拆怎么装，还有一种就是说你不清楚的话，只有万用表来测试一下那种常开的产品就可以了啊。好，今天的视频呢就分享到这里，谢谢大家的观看。

好，大家好，我是家电维修黄哥啊，最近有网友私信我，让我分享一下燃气灶上面的这种微动开关，这三根线啊，都是怎么连接的啊，都有一些什么作用 啊？其实我所拍摄的很多视频啊，都是因网友的需求啊所拍摄的，所以说大家有什么疑问或者是有什么不懂的啊，可以在评论区留言啊，或者是私信我啊，我会尽最大的努力啊，满足大家的需求。 这种胃动开关啊，在燃气灶上面或者是在热水器上面啊，使用的比较多啊，特别是在燃气灶上面啊，几乎每一个燃气灶啊都有这种配件啊，在有的热水器上面也需要用到这个胃动开关啊，特别是机械控温的啊，就是那种用旋钮来调温度的， 带水驱联动法的那种啊，热水器啊，都有这种胃动开关。恒温性的热水器啊，是不用这种 微动开关的啊，因为很温馨的热水器，它是靠电脑板来控制的。这个微动开关啊，其实它是由两个开关来组成的啊，一个是长臂开关啊，一个是常开开关啊，有这两个开关组成的啊，下面我画了一个简图啊，给大家分享一下 啊，这是画的是一个草图啊，说到这个草图啊，有网友向我提出的建议啊，就说你画的草图啊，都是不标准啊，这个我知道啊，画的图都是不是蛮标准的啊，画图的目的啊， 主要是让大家便于了解这个延期键或者是某一个电路的工作原理啊，或者是工作条件啊，便宜我们来进行分析啊，并不是要设计这个电路啊，如果说是设计这个电路的话，那么这个图纸肯定是不行 型的啊，我们可以看到这个图上面啊，只剩两个图啊，我们先来看上面这一个啊，上面有一个红色的啊，绿色的，黄色的啊，这红绿黄代表的是这三根线啊，一个红色的线，一个绿色的线啊，一个黄颜色的线。 我刚才说了，这个开关啊，他只有两个开关组成的，一个是长臂啊，我们首先说一下什么是长臂，也就是说当这个开关啊，就是这样放着的时候，那么他有一组开关啊，是导通的啊，那么这个就称为长臂 啊，这个开关当中啊是红的啊和黄的啊，是一个长臂开关啊，我们可以测量一下，让大家看一下啊，就是我这样放着啊，这两个开关就是通的，也就是这两个线是通的啊，我们看一下，一个是黄颜色的啊啊，然后另外一个啊是 红的啊，我们先把腕表打开 啊，这是插了一根黄的啊，看一下红的， 看到没有啊，是通的，对吧？就是这样放着的时候，就是说不用于电路的时候啊，这两根线是通的，那么称为是长臂。 那么什么是常开啊？就是这根黄线啊和绿线啊，是断开的啊，就是上面这个图啊，就是黄线和绿线啊，是单开的，就是这样放着的时候啊，这个开关是断开的啊，我们来测一下啊， 我们看一下绿线啊和黄线啊， 对吧？他是不倒痛的。那么这个红线和 根据线啊，什么时候才能导通呢啊？就是当我们按下这个弹片的时候啊，就是按下这个控制手柄的时候，那么这两个线就会导通啊，我给大家试一下啊 啊，我现在连接的是一个黄线啊和这个绿线啊，这样子的啊，现在是不通，当按下这个开关的时候他就会导通， 对吧？啊？这个就是一组长开啊，和一组长臂开关， 也就说当我们按下这个开关的时候，也就相当于是这个黄线啊和这个绿线啊就倒通了，那么这个红线和黄线啊是断开的啊，我们按一下这个开关啊，给大家看一下啊，我尽可能的慢一点啊，讲慢一点啊，看下这个 黄线啊和这个红线啊，现在是长臂，对吧？到按下这个开关的时候，就按下这个手柄的时候他就会断开， 干嘛他就断开了啊？这个就是长臂啊，然后再给大家重复一下啊，什么是长开？什么是长臂啊？就是把这个开关放在这个地方不动他的时候，那么这个开关他是导通的啊，就是长臂 啊，放在这个位置不动，那么这一组开关是断开的，那么就是常开，也就是常开的开关，按下这个旋钮的时候他才会导通长臂的开关，按下这个旋钮的时候他就会断开。 现在我们就可以知道啊，这三根线啊，其实有一根线啊是公共单啊，哪根线的公共单呢 啊？就是这根黄色的线啊，是公共单，那么这个黄色的线和红色的线啊是长臂的，也就这两个线是长臂的，就是导通的啊，当按下这个控制手柄的时候，那么这个开关他就会断开 啊，这是长臂的开关，那么长开的啊，就是这两组就这个黄颜色的线啊和这个绿颜色的线，就是当我不按这个开关的时候，这个开关是断开的啊，我再给大家测一下啊， 啊是断开的，当按一下这个开关的时候啊，他就会导通啊，手松开他就会断开啊，这个就是常开的 啊，我们在大多数情况下啊，使用的是这一组开关啊，就是这个常开的这一组开关啊，报告，我们的燃气灶上面的， 或者是热水器上面的啊，都是用的这种敞开的这一组，也就是用的是这一组开关啊，这个黄颜色的线啊和这个绿颜色的线啊，比如说我们的燃气灶啊，当你按下这个点火旋钮的时候，这个控制手柄就被按下去了， 那么这个时候这个开关他就会闭合，这时候我们的脉动器放电啊，打火灶就开始点火。这一组啊，常闭的这一组开关啊，用的是比较少的啊，啊，在有的燃气灶上面啊，会使用到啊，因为他有一个联动阀 啊，也就是在我们的集成灶上面啊，用的比较多啊，这个长臂的，也就是当他按下去的时候啊，他会给风机提供一个信号，这时候风机知道你要点火了啊，这时候风机 啊，这是用在集成灶上面啊，用的比较多。单纯的打火灶上面，也就是燃气灶上面啊，用的就是黄的 啊和这个绿的啊，就是这一组啊，这一组是常开的，就是你按下去他倒通，一手松开他就张开啊，这个红的可以不用。所以说我们经常性的看到燃气灶上面的线啊，其实只有两根，所以说他用的是这个常开的啊，这一组 啊，但未动开关上面的这三根线的颜色啊，不是统一的啊，有各种各样的颜色啊，所以说当我们拿到这种未动开关的时候，首先要用弯表检测一下哪个是功能单啊，哪一组是长开啊，哪一组是长臂啊，把它气氛好， 然后再来进行接线啊，这个就是未动开关上面这三根线的检测与区别的方法啊，方法非常的简单啊，啰啰嗦嗦讲了这么多啊，希望对大家有所帮助啊！我们这期的视频就到这里啊，喜欢的朋友请点赞和关注，我们下期视频再见！

这种这种微动开关是如何从机器里面接出来的？看我们讲我们的滑新机，首先我们找出这个键要按，要找到我们 io 的信号， 找到我们顶针，顶针后退确认这个这个键后退确认这个代码是一百一十五，好，我们打开配电柜 找到一百一十五，一百一十五，在这里啊，一百一十五，一百一十五，这根线啊，我们把它接出来， 这是信号线，再找到电路板出来的这个电脑板出来的。微衣服，微衣服这里啊，微衣服，微衣服就是就是零线，所谓的我们的零线，从这点 线，然后接出来这两根线啊，这两根接出来好，接到后面我们两个端子上面啊，这样安全一点。接到这两个端子上面，然后我们把线引到， 引到模具上去啊，引到这上面来，好，然后从模具上引到引线截出来，截到我们这个开关上面啊，截到我们这个开关上面，然后装到模具上的，我们看这个现在啊在对应的这个这个位置一百一十五，那么我们启动这个开关， 他这个信号后退确认，牛逼，一百一十五啊，一百一十五，就在动了，这样起到这个作用，我们这个开关装在模具上就起到这个保护的这个啊模具的作用，这样我们按下去信号就给予他，如果顶针不退哦， 停针不退，这个信号就没有了，这个就是我们所谓的发新机接出来的信号，我们我们这种开关啊，是有专利号的啊，有专利号， 然后直接装装，装到地毯上就可以了，这样啊，装到上面就可以了，起到然后信号这里信号就有了，看到没有？

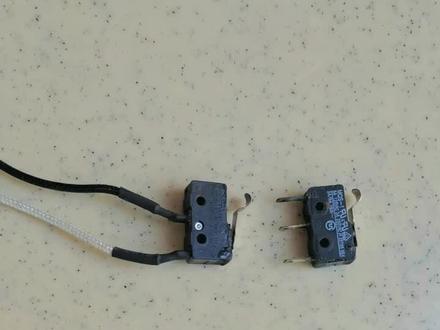

我们现在看到的是三个微动开关，左边这两个呢是坏了的，拆下来你看到没有？这上面已经是烧焦了， 烧焦了，变形了，烧焦了啊，这两个是坏的，那么右边这个呢，是新买的，这是刚刚买到的两个烧焦的微动开关，就是从这两个上面拆下来的， 你看它同样的一个炉灶，它上面我拆开以后发现这面 两个相同的啊，都是这个三三条三个角的，而这面呢是用了一个，最右边这个是用了两个腿的，那么我突然想起来我这个曾经修过一次啊，修完以 后呢，他应该是最右边的，是新换上去的 v 动开关，简单讲就是开关看 v 动，把 v 动去掉就是开关，所谓的 v 动开关就是开关，那么为什么叫 v 动呢？ 就是轻轻的动一下，轻轻的动叫微动开关，那么微动开关的原理呢？实际上有两角，有三角的， 这只是两角的，这个箭头按下去，箭头下去的时候， 箭头下去的时候就接通了，箭头打开的时候就打开了，这个就是 很简单的一个开关，那么三个角呢？ 没有按下去之前是和最左边那个接通的，如果按下去了，那就是和最右边接通了啊，最简单的原理就是这样， v 动开关就是开关， v 动开关简单讲就是开关。

微动开关介绍及故障解析？大家好，跟大家讲解一下微波炉的微动开关。 微动开关是微波炉也比较常见的故障现象啊，他的这个微动开关如果出现问题，要么不加热，还有就是报保险，也可能是微动开关的问题，那我们怎么去更换他，检测他的好坏呢？我们先把它拆下来， 我们拆微微动开关的时候一定要注意我们怎么拆下来的，我们拆的时候最好是给他拍个照片， 拍照片的意思就是我们的这个线不能插错，插错了以后 他就会引引起新的故障现象。 微动开关最注意的一个问题就是我们拆的时候怎么去拆他，那我们怎么去装他？ 我们在拆之前就是线一定要拍照，因为微动开关他是一般有三个啊，这里看到两个，另一个，另一个后面还有一个啊，一般都是三个微动开关， 我们在更换微动开关之前先拍照，然后去拆他，我们拆他的时候是检测啊，我们去检测首先也是 一样的，打到这个通断档，听他负面性有没有声音， 这上面他是有个触触点的，我们来检测他的这个触点是否好坏 啊，如果他是出点有问题，那我们就要跟他换掉，换的时候也是刚刚讲的，最好是换一个 拆一个，拆一个换一个，不要全部拆完以后再换，那这样的话你这个线可能就会哎搞忘掉，或者是线路插错。 好，我们拆过来。 来举个例子，我们这个微动开关一定要去注意哈， 上面他是有这个标记的，换的时候一定要注意是常开还是常闭，也就是这个角是两两个角的还是三个角的，你看这个开关就是三个角的， 这个这个开关就是三个角的，这个就是两个角的， 这里面就少了一个角。我们在更换的时候，比方说买的通用件是三个角的，那插哪两个角一定要注意，如果说本身是长臂的，你插的长开了，他也会造成使用 不正常，或者是本身是常开的，你把它插到长臂了，那一样会出现问题，所以说我们在更换的时候一定要注意这个角是插哪个位置啊，也就是常开和长臂， 这个在更换之前千万千万注意啊，无动开关更换，也就是说常开和常闭就是两个角和三个角的，千万不能够插错，插错了就会，可能会扎保险，可能会工作不正常。 好，当我们测量开关，微动开关有一个出问题，我们最好的建议是把三个微动开关全部换掉，比方说这里一个，下面一个，背面还有一个，这三个开微动开关同时的 全部换掉，换的时候就是一定要注意啊，两个角和三个角的区分，还有就是两个角是该插长开的还是该插长臂的，只要把这个 搞清楚了，把这个细节掌握好了以后，那整个微波炉的微动开关，那你更换就没有问题，就不会出任何故障啊。好的维修师就是在更换微动开关的时候啊，出现了 另外的问题，或者是更大的故障。把吴总开发区讲到这里，好，谢谢大家。

传奇热水器新买的微动开关，他有三根线，但是他原来却只有两根线，那么该怎么接呢？ 最近有网友向我反映，他新买的水汽连顿阀上面的微动开关，他是有三根线，但是原来的却只有两根线，那么这三根线到底该怎么接？该接哪两根线呢？今天我就给大家详细的讲解一下。 其实这种微动开关就相当于这种最原始的单刀双指的开关，也就是说金属片没有动作的时候，就相当于这两个电是打通的，当他翘起来的时候， 那么就相当于这两个点他是导通的，这就是单刀双侧的开关。微动开关的原理就是这样的，因为我们只需要找两根线，而且就是在开水之后，只需要那两根线接通就可以了， 所以我们只需要在金属片翘起的时候，也就是开水之后，金属片翘起的时候，看哪两根线是导通的就可以了，然后将这两根线和另外的两根线接起来就可以了。我们用一个垫笔将这个金属片翘起，然后打开万用表 来测一下，看哪两根线他是导通的，不通， 没有反应，蜂鸣器响起，那就说明这两根线是好通的，我们只需要用这两根线就可以了。最后谢谢大家收看，欢迎大家点赞评论、收藏、转发。

就是这么牛逼。

今天给大家介绍一下更换灶具的一个微动开关的一个拆开的一个方法。那我们要更换这个微动开关的时候，首先我们把这个微动开关这个线把它断开，断开之后我们把这个旋钮把它打开，打开让这个弹垫 啊跑出来，跑出来之后我们找一个小一点的螺丝刀，然后我们把这个螺丝把它拆开，有的有的有两颗螺丝，有的只有一颗螺丝啊，我们因为发体的那个款不同，所以我们这个只有一个微动开关这螺丝，我们把开关螺丝拆开， 这样就微动开关这拿的出来了，那我们换一个新的微动开关的时候，我们也是呃这个卡片朝里面去，只要对着这个 孔位，然后对准他，我们只要上紧就可以了。 两假如有两个螺丝的话，他也是这边有个螺丝把它上紧就可以了，那我们围动尴尬跟完之后就把那个线接回来，接回来之后把这个复位，那就完成了一个更换的一个步骤。 还有一种啊是我们离子型的，它的微动开关是在滑铁的底下啊，所以这个就没有那么好拆，那这个的话我们底下是有一个预留的一个维修孔，就是假如要更换微动开关的时候，我们通过这个维修孔 来进行拆卸这个开关的螺丝，那现在就是我们也要呃把那个微动开关拆开的， 首先我们也是把这个呃法体这里把它开到打开，打开让这个卡片弹出来，那我们就拿一个螺丝刀从底部来拆开这个螺丝， 那我们找一把螺丝刀从这个底部的一个维修孔这里穿入，穿入之后我们对着螺丝，对着螺丝我们把它拆卸下来， 看到我们雷动开关的螺丝是在动的，好螺丝就拆出来了。 好，我们要装回去的时候，换回动开关的时候，我们直接对准这个螺丝孔，对准对准这个位置， 然后找个螺丝刀从底部把螺丝收紧就可以了， 那这样我们的一个微动开关就已经更换完成。

关于清洗剂泵头上的微动开关。上次讲泵头一个维修的一个问题的时候有兄弟说我漏了一个地方，确实漏了一个地方 一个微动开关这一块。那我这边重新再讲一遍啊，再不是再讲一遍是补上去。呃微动开关拆卸的话呢是有这样子啊，我已经拆卸了一根下来了还有一根有两根插销插销它是一个锥形插销。 呃怎么分辨呢？一般正常来说呃比方说打个比方是这边是凹进去的这边稍微是平的或者是稍微凸出来的。那好 我们就从凹进去的那边开始用螺丝刀把它敲出来稍微小一点的螺丝刀就可以把它敲出来。 我已经拆过了现在拆的比较简单一点。我已经拆过了。哎呦 好他就出来了。他兄弟们可以看一下啊他前面这个头是大一点的大一点的话他可以防止一个 防松的作用所以来说它是一个锥形插销。锥形插销的话千万不能敲错。一定是这里有两边嘛一定是凹进去的那边凹进去的那边就是短一点的那边啊。就是 敲那边不要敲这边敲这边如果说那那个就是越敲越紧那敲下来以后呢我们就直接可以把它拔下来了。拔下来第一次拔的时候我感觉蛮吃力的我所以这是我已经拔过的我当时还刚刚还带了手套来拔现在拔 拔下来就很轻松了然后这个就是一个他的微动开关。微动开关的部分 他的一个工作原理是什么啊？工作原理是他在承受压力的时候开枪的时候不要说是。呃我们开水枪的时候啊，他的工作原理就往上往上啪，就往上顶了，关枪的时候呢，他就 车就往下走了。就如果是说你们就说兄弟们在以后拆下来的时候，拆这个维修的时候啊，这个地方他不会动的时候，那基本上他这个东西就坏掉了， 那很有可能坏掉了，那更换的话，其实正常来说就是整个部分就把它更换掉好了，因为它这里面这颗螺丝是打了螺纹胶的，所以正常来说就不要不要去要更换。还有这上面是有这上面啊， 这上面是有什么呢？嗯，就是三个密封圈。三个密封圈。呃。哦，我在讲那个吧，如果同感卡死的话，他会出现什么样的作用啊？他会出现什么样的情况？就是卡死以后关枪他就不停机了，他机器还在一直在转， 所以他这个头杆如果是卡死了，那就是机器就不停机，一直就在撞，那这是还有这个是三个密封圈。三个密封圈是什么情况啊？三个密封圈的话呢？是呃，如果说这一块位置打打个比方，这一块位置他在漏水，正常来讲就是这两个密封圈坏掉了， 如果是在漏水的话可以更换这两个密封枪。如果说下面这个的话呢，就是如果坏掉的话，他也会什么呢？是关枪也是不停机的，也是关枪关枪 这块也会不停机的，所以到时候如果拆下来可以先看一下这这几个。如果是正常来说，如果是以同感这一块咬死的，那基本上就换呗，换整个呗，这东西反正也不是太贵，是吧？你把它换掉，然后里面的一个工作原理就是这样子， 我把它拆开这个剪刀， 这是里面有一个微动开关，这是一个阀体的一个组合，也就是说是这样啊。嗯， 在开枪的时候，比方说是我们出水的时候，出水的时候就是机器是往事就是这根，这根是往上走的，那如果说我们关枪的时候呢？关枪的时候就这根，这根压力，这根铜阀他就往 下了啊，就往下了，那往下的话这开关就把它关掉了，那机器也就停机了，就是靠这个杠杆的一个作用啊，这就一个杠杆的作用，所以正常来说的要更换的话，要么就是这个坏掉了，要么就是这个坏掉了， 或者是整个换一下，也不贵啊。我今天聊一下，就是这个，这个就里面拆开给大家看一下这里面的一个结构，这是一些基本上要换就整个换呗，或者是换这个。同感，换这个，这个把它换掉 换掉。哦呦，好像还不是很好换，要换就是这样子，把它换掉，就这样子把它换了，或者是连这个开关一起整套就这样。反正就刚才讲了，如果说 漏水了啊，这些的话可以换换密封圈，如果是同感，咬死的话就没有必要了啊，整个换一下就好了。有兄弟也讲了，我换个泵头不是很好吗？那你换个泵头，有些客户他不可能说啊，你帮我修一下呀。什么什么？我不想换泵头啊，换泵头太贵了呀， 这什么客户也会有，什么用户也会有，所以啊，多多多学们知识也是好事。好了，拜拜。
