sw如何在曲面上开槽

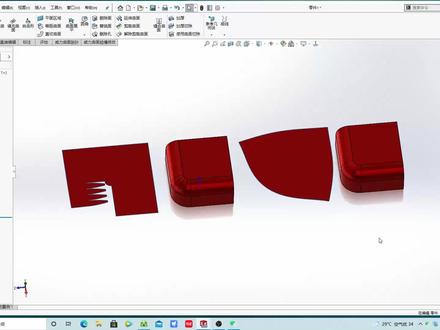

大家好，这里是接根 cd， 这次我们分享一个曲面展平工具，他在曲面选项栏里面，这个工具非常的强大，他经常用在本金不能展平的曲面上进行展平， 比如说这个曲面在常规的板筋上他是无法做展开的，那么我们在曲面展平里面很轻松就能被展平， 是吧？但是这不是重点，重点是他长评论之后能不能生产呢？比如说我先把这个删掉， 我要对这个切割面进行一个展平，就实际当中可能不会出现这种情况啊，这 只是一个案例，对这七个面进行展平，我们选择曲面展平，那在那个本机里面是绝对不可能展平的。我们在曲面展平里面 选择一个斩平的起始边线，那么这个曲面被斩平了，他也做，可以当做一个激光下料，但是他能做出来吗？最后是肯定是做不出来这个形状的， 那么我们今天就是分享一个曲面展平里面的一个释放槽，利用释放槽进行曲面展平，那么这个可以进行激光下料，也可以实习实际当中进行加工，虽然这个东西 做出来不会是很高的精度，但是他最少能做出来，是吧？我们现在重新做一遍这个模型，我在上次记者面上绘制一个矩形， 那么我约束这个两个边线相等，给他一个宽度，这个随便给啊，我给一百，然后进行一个拉伸， 拉上高度，我给个五十啊，这只是一个案例啊，不是说实际当中必须这样干的，你用得着你就用，用不着你就装逼。好吧，那么我们 在这里进行一个倒角，倒角的意思就是我要把它做成一个今天的案例的样子，是吧？所以说 随便给了，给了三十，然后这个边线 我们也进行一个圆角，给三十的话，这里不行啊，给个二十啊，那么这样子的话，常规展平的话，就像这样子，他是 不可以进行生产的加工，那么怎么办呢？我们要把它分割了做释放槽，在这个平面上面绘制槽中， 我们把这一条线引用出来，然后进行一个圆轴正面，正面圆心，选择这个圆心边线， 然后选择这里的实体， 这个重新选一下 站立角度九十一，这个九十度嘛，是吧？我给一个五条吧，确定。那么我们进行一个分割曲线里面的一个分割线， 然后选择这个草图，选择面投影，确定我们分割好后，我们进行 全面展平，选择所有我们要展平的面，然后选择一个展平的起始边线或者点选这个边线， 那么这个是跟先前的一个展平是一样的，他展出来是不能被加工的，那么我们就要给他添加释放槽，在这下面默认是没有打勾的，我们进行打勾，选择这个边线， 这条边线，这条边线，我们依次的往前选这条，这条，这条，这条， 这样这个就被我们展开了完美的展开， 是吧？我们适当的把网格划分调细一点，他的精度会更高一点。好确定， 那么我们正式于 我把这个隐藏了，这样我们进行一个另存为， 从一个 cd 文件进行激光下料 dwg 确定。 大哥选择这个面啊，确定。

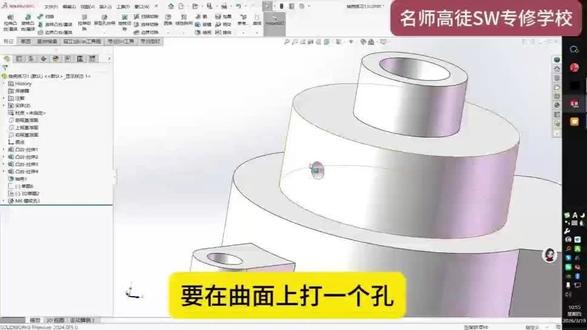

各位老铁，今天呢我们有个学员问说这个打一个，在曲面上打一个孔啊，他不想去见这个机子面，然后想快速在曲面上打一个孔，并且精确定位。那我现在教大家一下上述图， 去定义一个这个曲面的角度，比如说他我们现在打的孔呢，是在这个这个中间，很简单的，这个呢就是我们已经确定了这个角度了，这个曲面的角度和圆的一个位置啊，那么上下呢？粘低草图， 三 d 草图案，我们去从这个地方画一根线，就从这里啊往上画，因为我们是在这个三 d 草图里面操作，所以呢我们还有一个呢， 哎，有一个这个看 x y 有 平行的，我们直接在这里点一下，在这里点一下，那么就可以得到这个线段。把这个三 d 图案绘完以后啊，我们退出， 退出以后我们就可以选择我们的特征一行党这个孔，这个孔的特点呢是一定要先把这个地方选一下，一定要选不选这个位置就出不来三 d 的 效果，我们一定要去选一下，然后再到位置三 d 草图就可以了， 那么这个三 d 草图啊，我们可以，我们把它粘贴在旁边就可以了，然后右键，好 啊，这样就重合了，重合以后呢我们再选类型，假如说我打这个孔，它的长度一定不要太长啊，长度打穿了，等会啊，我们给他一个十五， ok， 这样这个效果就完成。 我们是专呃这个 swarthmore 专修学校，想要很好的学习可以到学校来学习。

老师，怎么了？嗯，我想在你这个圆柱上面打这种孔，这个圆柱是怎么打孔的呀？来，我来教你，首先你得把这个圆柱体给它创作出来。嗯，我这有一个画出来，是吧？嗯，然后呢，去选择这个前视镜的面， 然后点击草图绘占有在这里呢，你去画一条斜线啊，直行上方的直线，命令从这个坐标原点开始绘制，连接到这个圆上， 不要把这个点放到这个圆柱体的外环上，鼠标左键按住它，拖动放，这可以吗？对，放到这里，然后呢，这里你可以给他指指定角度，点击上方的智能尺寸啊，选择这条斜线，再选择这个坐标原点，这个时候呢，他会弹出来一个十字光标，你选择一个方向。 好，这里的夹角，比如说你给上一个六十度，将这个线条给它规定出来，规定出来之后呢，点击退出草图， 选择上方的异形孔向的命令，点击上方异形孔向的在这里呢，你先去规定这个孔的参数啊，这已经设置好了。设置好了，设置好之后呢，选择上方的位置，然后点击这里的三 d 草图。 好，现在把这个孔呢打到这个圆柱体的表面上，点击一下这里。好，现在按键盘上的 esc， 退出之后呢，按住键盘上的 ctrl 键，然后选择这个圆心和刚才的这个端点， 这两个点全部选中这一个，对，这一个，然后呢在左边他有个重合约束，给他点一个重合，好，点击对勾，你看这个孔他就出来了。 哦，原来是这样做的呀，这个我学会了，就是我是刚学 solo 软件还不太会，我想把它学一下该怎么学。那你就可以把这本 solo 词二零二四完全实战身手测带回去。 书记呢，是从我们第一张软件打开界面认识鼠标键盘操作开始去讲解的，再到这里二维的草图位置以及后方三维零件的建模， 再到这里曲面建模，零件参数化设计，后方装配体工程图，钣金焊件、管道有限元分析板块都有详细讲解。整本书呢，他都是用图片加上文 字的形式，一步一步讲的，非常的详细。如果你担心这种白纸黑字看不懂的话，在书里的第一页有一个二码，扫描这个二码就可以观看本章节对应的视频课。这个视频课呢，你还可以下载到手机电脑上，没有网络也可以观看。点击左下角小黄车把你说，带你学习起来。

有的同学还是不知道搜之卧室里面装备体打孔怎么操作安排，像这种装备体怎么在下面这个大圆柱上打一个过这个圆孔的螺纹孔，这个也是我们工作中经常遇到的，点击这个零件，编辑零部件， 点击曲面等距曲面，等距这个孔面，退出编辑零部件，我们打开这个圆形零线，点击小眼睛，把临时轴显示出来， 点击草图，选择三 d 草图， 描一下临时轴的两端， 退出草图，然后点击记准面，做一条这条线的记准面， 然后呢，我们就可以在这个基准面上画草图了，我们画一个八点五的圆， 点击特征拉伸切除。 现在呢，我们就在这个零件上做了一个螺纹孔，当我们通到零件的时候，因为他有参考关系，孔就会跟着走， 但是我们也可以断开参考恐龙就不会跟着走了。 还有另外一种方式，我们拿这个装备体距离编辑这个管件，点击曲面等距曲面， 点击这个面，然后等距单变零点五的量，退出编辑，然后打开这个管件， 点击这里，把临时轴显示出来，找到移动复制实体，要移动的实体选择这个面方向呢，我们选择临时轴， 我们通过调节移动距离，然后找到曲面里面的，使用曲面切除。想学 ctrl boss 关注福哥主页的橱窗课程啊，然后把这个曲面隐藏，这也是打孔的一种方式。

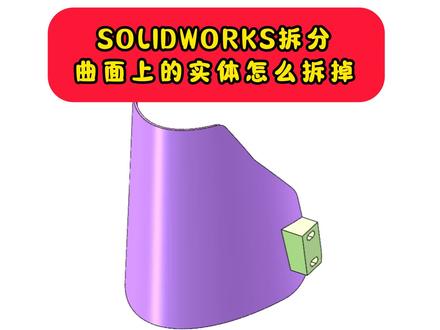

啊，一个粉丝发过来一个小问题啊，一个曲面上面有块实体 啊，这个东西怎么拆掉啊？我们一看感觉很简单，分割就行了，写入这个面，注意要分割的时候，这个地方如果是非平面，那么现在这个就就是非平面， 非平面的话他是不会延伸的，我们切出零件可以看一下。现在不会延伸啊，不会延伸就切不到里边去，现在就分不了啊，这个很简单。好，那我们选择曲面等距曲面等距零， 把这个面复制一下。好，你说这个面能分割吗？现在还不行，注意要把这里补起来啊，这个怎么去补？这里解除剪裁就可以了啊，我们勾选与原有合并。好，这个面可以补一下。 好，就补到这个效果吧。啊？现在看一下啊，这里没有动的话，就可以直接分割。好，我们把实体显示啊，点击好，找到这个曲面切割零件啊，这一块直接就拿掉了，好隐藏一下啊，这个曲面该干嘛呢？他就没用了，可以删掉 好，显示所有，换个颜色啊，这个很简单啊，就一步就用到一个等距曲面，一个解除剪裁。

老师怎么了？你这个是圆弧面的这个展开效果吗？对啊，这是怎么做的，你教我一下。这在思路软件当中用的是一个曲面展平的功能，来我给你演示一下。首先呢我们把这个特征回退， 在这里找到这个实体。第一步我们先做测量，点击上方测量工具，选择这个内外表面，我们来测量一下它的厚度， 这个地方啊，我们可以看到它的厚度，哎，这个面选错了啊，我们选择这个面，这里的距离呢是一好，接下来我们把这个退掉，点击上方的等距曲面，选择面呢，选择这个外部的两个面，这里等距的距离就是一的一半，零点五向内等距，然后打勾确定 做好之后，我们在左侧将这个实体右键给他隐藏起来。接下来我们选择上方的工具，在工具当中去找到这里的草图工具，在草图工具里面找到这个面部曲线功能，选择它。 选择完成之后呢，我们在这里去选择面啊，就选择上面这个圆弧面即可。这里呢他会把我们这个圆弧面分成横的和竖的，横的是粉色，竖的是蓝色，我们不需要横的，把它取消勾选， 然后在这里呢我们可以去修改他的啊条数，比如说给他改成一个五，改少一点，然后点击绿色对勾，确定 做好之后呢，接下来点击上方的曲面展平，要展平的曲面呢，这两个面我们全部选中，接下来选择这个边角点啊，我们就选择这个角点位置，然后点击下方的释放槽，把刚才这个位置啊这个线条我们 给它全部选中。好，选中之后呢，点击对勾，你看这就是最终展平的一个效果哦。

天呢，帮一个粉丝解答一个疑问，像这一个不规则的图，我们应该怎么去给它展开？对于这个不规则的图，如果我们想要去给它转钣金，这个肯定是转不了的，因为所有的面都是曲面，都不是规则的圆弧， 所以呢，我们只能使用曲面的命令去给他做展平。好，我们来演示一下。首先呢，我们选择一个面，然后绘制草图。好，这里呢，我们来绘制一个中心矩形， 约束中心矩形的中点与我们的坐标系原点水平，标注尺寸。 好，这里呢，我们给他留个零点五，点击特征拉人切除，这里呢，我们选择完全贯穿，然后点击确定， 也就说呢，我们在这里需要开一条缝，缝隙开完以后呢，我们点击曲面，然后选择等距曲面，这个材料厚度是一点五的， 所以呢，我们等距距离零点七五，然后选择这个面，我们需要注意一下它的方向，然后点击反向。好，点击确定。 好，点击确定以后，我们将原来的实体隐藏， 这里呢，我们就得到了一个在我们实体中性层的一个曲面，我们只需要呢将它展平就可以直接去下料了。好，我们点击曲面展平， 这里呢选择这个曲面。好，在这里我们需要呢给他一个方向，我们选择这个边线， 选择完以后右键确认。好，这样呢，我们的曲面就做了展平，我们就可以呢拿这个图形去下料。
