幕墙怎么用吊线锤放线

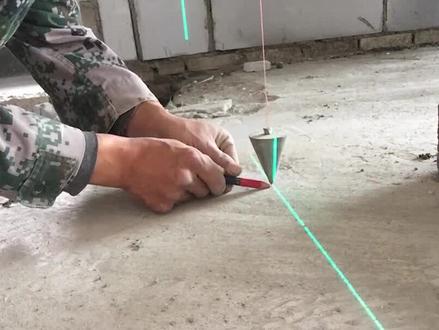

大家好，我是老三，气墙挂垂直器，用仪器打一条垂直器， 定一个钢钉，这只定了一 做垂直的方向，用性垂以后就可以固定这个方向的垂直， 上面预留了模糊的厚度，用性锤以后就可以确定 两条垂直线，两个方向的垂直，用笔做好底， 这样就控制了两个方向的垂直， 这一面的垂直，我这一面的垂直。电脑量垂直以后就可以开始砌墙了， 仪器现在可以换一个方向 来控制这个方向的垂直， 专角一线两毫米， 也要检查一下这个方向的垂直， 注意观察。 欢迎您评论留言，发表自己的看法，谢谢！

大家好，这一期给大家讲一下木墙放线中轴线应该如何确定。我们首先打开这张木墙的平面图，那么这是一张买板的平面布置图，我们可以看到买板的中心线，他跟轴线是有对应关系的， 比如说这块买板他的中心线也就是一个红线，到买板到这个轴线是九百五十毫米，那么这根轴线呢？是第四轴线， 所以说我们要确定每一根轴线的位置，以这个比如说以四轴线为基准的话，那么向左量七米，量六米七就是三轴线，向右量八米四，那就是五轴线，所以说最重要的是确定一个基准轴线， 那么这个基准流线呢？我们可以要求土建总包单位给我们提供，那也可以我们去自己去看这个建筑图纸，比如说我们开这个建筑图一层平面图，那么这个位置呢就是四轴， 他是正好是在柱子的中心线这个位置，那么哪一根柱子呢？从左数一二三，这是第三根柱子， 所以说我们就可以这个柱子的中心线作为标记来确定次轴线。那么具体这个柱子中心线的轴线会有多大偏差呢？因为土建呢，一般施工中都会有偏差，这个中心线呢可能不在 这个住中线，可能不是正好是四轴线，所以所以我们要进行复合，那复合的时候呢，就要量整个建筑物整个的这个长度，然后把每一个木墙风格都量一遍，最后才能确定这个轴线的位置。 点好之后呢就要进行做一个标记，比如说我们打上注中线或者是四轴线这个位置，然后其他的轴线都以这个为基准进行放线，那就可以了。好了，想学习更多的图纸和放线课程可以关注我，看我主页的精选课程，咱们。

大家好，我是你看明月这一期呢，给大家讲解木墙放线中这个立柱放线他的进出位关系该如何确定，也就是这个立柱距离这个结构梁到底距离应该取多少。那么这里呢，我还是做了一个这个木墙的课件， 是在课件的第五十三页，这个课件呢，呃，大家需要的话可以联系我，然后在屏幕下方双击点赞加收藏。那么讲的是这个木墙立柱放线是第四节，专门讲立柱放线在第五十四页， 那么前面讲的是立柱的横向风格尺寸，需要的老铁呢可以截屏做一下收藏。那么这节课呢，我们主要讲解立柱的进出位尺寸，那么图纸中呢，一般会给一个尺寸，比如说这个进出位给的这个立柱内侧距离两 就是四十二毫米，但是呢他给这个尺寸呢，我们要现场去进行放线和复合，因为放线复合的时候呢，我们会发现结构梁有偏差，他并不能保证全是四十二毫米，有的大有的小，尤其是遇到结构梁过不去的时候，那就很麻烦，就要进行处理。 那么这里呢，我就给大家讲解一个呃，就是如何去处理这个知识点，那前面的话大家可以截屏收藏一下，或者需要课件可以联系我，我们今天主要讲这个进出位 这个出现问题应该如何处理。那么现在我们看到这个这两个照片，就是我们做的一个幕墙项目，这个立柱就紧贴住梁了，这边也紧贴住梁了，实际上这样是不好的，那为什么会出现这种情况呢？我往下看，说明从上到下这个立柱放下来之后，底部的梁已经退进去了，已经没法 满足我们的正常施工要求，这就是现场一个情况，给大家看一下这个现场的照片， 好，正常的话我们施工完毕是这样，玻璃在一个平面上，这是龙骨，施工的时候这也是龙骨施工，那么这根立柱呢？从上到下要保证一条直线，上面的话， 他如果能保证缝隙，那底部这个立柱就会出来，所以就导致了刚才这种情况。那么这种情况呢，我们一般要上报这个总报单位去进行处理，也就是说我们看现场这个情况， 好像这种情况我们要上报总报单位进行处理，能内部解决内部解决，如果总报单位不解决，再去找监理和甲方，那这个粮呢？总报单位最后就解决了，他外面就浇筑了混凝土，纸巾织模板，浇筑完之后 就是这个样子，这是来浇混凝土，最后浇完就是这个样子，那就说明我们这根这根结构进出位就一定要出来，保证上面的粮能过去， 这就是我们放线的一个重要性，像这种情况我们在施工中遇到的很多，我们一定要注意先放线，然后再去施工，有问题及时的跟总包、甲方、监理去提出来。 好的，那这一期呢就给大家讲到这里，只讲了一个小的知识点，如果想学习更多的课程呢，大家可以看我录制的这个木墙图纸造价和放线的课程，在我主页的橱窗里或者是屏幕的左下角有链接。好的老铁，咱们课程中见。

大家好，我是云开明月这一期呢，给大家讲一下木墙放线的方法以及概述。好的，那我们来看一下我做的这个木墙的放线的课件，那么是第二节木墙放线的方法概述。 好，那有需要的老铁呢，可以截屏做一下收藏，或者是在下方评论加点赞，我会联系你，可以把这课件发给你。那么测量方向的目的，首先我们我们要明确，因为我们作为幕墙施工单位，是在主体结构封顶以后我们才去进场的， 那么这个时候呢，他就涉及到一个移交轴线和标高，那么我们放线呢，主要就是为了去复合土建的施工偏差，因为一般土建结构呢，都会有或大或少的偏差，我们的主要的任务就是 去符合他的偏差，那么复合之后呢，最终目的是让我们的木墙施工更加顺畅，比如说尽量减少去土建杂粮呀，或者是提出的玻璃板块，最好是比较统一的收口呢，更加舒服。这就是我们测量换线的目的， 那误差如果太大的话，我们要上报总包监理设计去协调方案，如果误差小的话，我们就去把误差分配，然后自己施工进行消化。 那么测量的依据呢，我们要根据木墙的图纸，那最好是画出测量方向的图纸，然后把这个标高、梁高，墙面进出类关系等等全部的区域复合清楚，然后得出我们木墙自己的点位和控制线。 那方法呢，包括内控法和外控法，内控法就是在内部测量用放线口，外控法呢就是在外部进行放放线，那么这是一个放线的 工艺，大家可以截屏，后面会详细讲解，包括外轮廓如何测量，然后外立面如何定位，立柱轴线如何定位，然后标高定位等等。 啊，那么以上这些内容呢，在我的课程中都会有详细的讲解，大家需要的话呢，可以去拍一下我这套课程，里面有木墙、图纸、造价、放线等等的详细讲解。好的，需要的老铁可以联系我，咱们下期继续。

大家好，这一期给大家讲一下木墙放箭中的轴线应该如何确定，那么这是一张买版的平面布纸图， 这一根轴线呢，就是买建筑图中的第四轴线，那么这个买板的位置呢？是从四轴线向右量九百五十毫米，就是买板的中心线， 那么这是左右的位置，那么上线的位置呢？也就是说字母轴的轴线位置呢？可以看到埋板的中心线跟这个蓝线，蓝线就是土线的一个边框线，他是有段距离的，具体距离是多少呢？我们要看这个五杠五这个泡面图， 我们打到五毫五泡面图这里我们可以看到，这就是这个字母轴的轴线，在这个位置呢，从轴线往右侧一百毫米，是这个土建梁的边线，也就是说从这个土建梁边线 向力王量一百毫米，就是这个埋板第一根螺栓的中轴线。那我们再来看一下 从这个 ag 轴，这是字母轴，这个 ag 轴呢指的是这个土建梁的边线，那么从这个边线往里量一百毫米，就是到这个螺栓的中心线，那么这样的话，这个方向就可以定位了， 那有了这根轴线第四轴线，在我字母轴的这个 ag 轴线，我们就可以找到。第一块买板就是在这个位置， 这个买板呢向左数是九百五十毫米，是第四轴线，他的中心线在这个位置，字母轴就是从这向到这个蓝色，这个线是一百毫米。那么第一块买板定好位之后呢，第二块买板就是从这中心线量一百五十毫米，打到这个位置，再量一米五，打到这个位置， 然后一米，然后一米，这样每一块量下去。当然在最后我们施工之前呢，我们要先把埋板进行画线进行定位， 这样的话可以防止我们打到最后一块埋板的时候发现了较大的偏差，比如说这个数值是五百七十四，那我们可以接受五百六十四，五百八十四，我们都可以接受一公分的偏差，但是如果是变成一米，那就是说我们的偏差太大了，那就有问题了，我们要进行校对和复合。 好的，这个就是木墙的横线放线如何去施工，想学习更多的木墙图纸和施工，可以看我主页的精选课程，咱们视频中见。

大家好，我是云开明月这一期呢，给大家讲解一下一个木墙工程，从最开始打预埋板到施工龙骨，再到最后装玻璃，这个整个过程中他的放线都需要哪些工具？ 那么关于放线呢，这里我做了一个课件，并且录制了一些视频课程，有需要的老铁呢可以在视频下方双击加评论，我会联系你。那么这一节呢，主要给大家讲解一下木墙放线的工具都有哪些， 大家有需要的可以截屏收藏。那么放电工具第一个最常用的就是这个卷尺和这个米尺，那么这个是最常用的两尺寸用，有两米的，五米的，五十米甚至还有一百米的。那么第二个是水准仪，水准仪呢主要是测量这个标高使用的。 第三个是经位仪，经位仪呢主要是测量角度和轴线使用的。然后是垂枕仪， 水准仪呢我们可以理解成就是一个线垂，他可以上下进行头点，主要是把下层这个轴线引到上一层，把点位引上去。 最后一个这个是全站仪。这个木墙工程呢，只有非常复杂的那种机场大型木墙或者是鸟巢那种大型木墙才会使用，平常咱们用的比较少，主要是也是用来这个测量的仪器。 那最后呢是这个三角支架，这个是我们在木墙放线的时候做的一个小工具，可以用三角支架或者是用角钢焊接，主要是下这个垂线和钢琴线使用的。 那这个十字方线板呢，是跟这个吹水仪他们排配合使用的。那最后呢是一些其他工具，像焊机啊，电锤啊，重锤、墨斗、铅笔等等，还有角钢、膨胀栓、钢琴线。那么 以上呢就是幕墙放线的一些工具，那其他的内容呢？大家可以看我橱窗里面有详细的讲解，我把这个都录制成了这个课程，在这个幕墙课程里，大家喜欢的话可以在橱窗里下个单。好的，咱们下期继续。

今天我们讲一下这个玻璃幕墙衡量的尺寸是如何放线定位的。首先我们打开幕墙的立面图，那么这里我们可以看到这个玻璃幕墙衡量的尺寸图纸中都有标注，那么现在我们要定位最底下这一根衡量的标高。 好，这里我们可以看到他的最底边标高是五米三，也就是这个衡量的底口最下面这个位置是五米三，那么上面这个衡量的中线到这个底口的尺寸是九百毫米， 然后是中道中幺六五零，中道中幺六五零，这样的话就可以逐个定位每一个木墙衡量。那么在抛面图中我们可以看到 五米三定位的是最底下这一根衡量的底口就是这个位置，然后从这个底口往上量九百毫米，就是上一个衡量的中线，然后再往上量要 幺六五零，是这个衡量幺六五零下一个衡量，这样的话就定位好了。那么在规范中呢，要求同一根衡量的两端或相邻两根衡量的水平标高偏差不大于一毫米，这个要求是比较严格的， 那同层的标高就是说当木墙扶宽不大于三十五米的时候，这个所有的衡量的总的偏差不能大于五毫米， 当宽度大于三十五毫米的时候，就是宽度比较大的时候，这个偏差可以放宽一些，不能大于七毫米。好的，学会的老铁双击加关注。

大家好，我是老三，今天做的是外墙抹花，这是挂好的垂直线，墙面先施好水，这是挂的垂直线，这是挂的水平线， 这是苏打空投墙棉花钉 做回笔 帅气的理想。 先抹窗帘，再抹墙 充软筋，用靠尺找平， 这就是找平后的墙壁， 用胶抹直抹平， 抹好后在上面粘外墙瓷砖，这是农村自建房。老三还有一个师傅，三层楼，抹完以后准备下班。

大家好，我是云开明月这一期呢，给大家讲解一下木墙的放线，那么这是一个木墙的放线过程的动画，现在他用到的呢是这个水平仪以及经纬仪，就是我们课件中的这个，这个是水准仪 啊，还有这个经纬仪它主要的作用呢就是测量总包给的轴线的准确性，也就是说在我们进场的时候呢，总包单位一般会给我们一个轴线， 但是呢我们自己呢要去对轴线进行复合，复合完之后呢木墙四个立面四个位置都要有相应的轴线来去定位木墙的埋板立柱以及玻璃的完成面， 那么这个呢就是用经纬仪和水准仪来放出来的轴线，那么放出来轴线之后呢，要通过这个放线孔，有的时候室内有放线孔，有的时候没有的话要在室外通过这个放线孔使用我们这个垂准仪， 就这个垂枕仪打点，把下一层已经定位好的线，然后翻到上一层以及每一层，比如说每一层我们都要有控制线，那上方翻来之后呢，在每一层都要画出我们的控制线，然后再根据这个控制线来控制每一层的立柱和玻璃完成面，嗯，那么当然要保证玻璃完成面的上下垂直。 那么关于标高呢，我们就遇到需要用到这个就这个水准仪，用水准仪来测量立住的标高， 我们打一个点到这个木墙立柱上，然后呢再打一个点到总包单位进场的时候给我们的正负零线或者一米线上，这样的话呢就可以把这个标高控制好，当然要每一层都进行复合。 好的，那这个就是一个木墙放线的动画，那么这里呢，我还做了一个木墙放线的课件，以及还有木墙放线讲解的课程。 是在这里木墙方线讲解啊，包括木墙图纸讲解、造价讲解等等，需要的老铁呢可以拍一下这套课程，拍完之后呢，还赠送你全套的木墙施工动画 以及木墙的全套网盘资料啊，非常全面，包括资料、图纸、照片、动画等等。好的，需要的老铁可以拍一下，咱们课程中见。

今天我们讲一下这个木墙立柱放线施工时，它与混凝土之间的距离应该怎么确定。我们来看图纸，以这个铝单板木墙为例，它的面材是三毫米厚的铝单板，从面材到混凝土之间的距离，图纸上是三百毫米，也就是完成面是三百毫米。 第二个我们看他的立柱尺寸是幺二零乘六、零乘四的钢方管，这一个就是立柱，那么立柱前面后面两条边线内侧边线距离混凝土的距离是一百五十毫米，那么我们在施工立柱的时候，就是要控制这个一百五十毫米。

真岩石穿透织成连接工艺，一、基层处理放线找平。二、焊接龙骨用轻质耐腐型材即可焊接处进行防锈处理。 三、用八毫米的合金钻头在板材正面与开孔，开孔位置距离横向板边十五到二十毫米，距离纵向板边三十到五十毫米，开孔深度约六到七毫米。 四、板材背面与龙骨相连接位置沿龙骨打一条结构胶。五、用不锈钢叠尾自公司穿透板材毛固在龙骨上，并茂进入板材，深度约三毫米，小于等于四十厘米。一个毛固点， 上下板尖放置缝隙垫块，缝宽约六毫米到八毫米。六、填充泡沫棒七、贴美文纸八、填充阻燃耐后 如同密封胶，胶缝的宽度不以小于六毫米，密封胶与面板的粘接厚度不以小于六毫米。板缝底部已采用泡沫棒填充，防止密封胶三面粘接，注胶要均匀、平整、 饱满。九、密封胶干后私美纹纸。十、修补毛固孔修补料与水比例为一比零点二、涂抹直径控制在十到十二毫米，用铲刀压实，涂抹高度高出装饰面零点五到一毫米。十一、上墙后效果。

比如说我们现在要放线在一楼，现在的住宅楼一般都是一二三层，总包是架空的，下面没有胶水架，然后胶水架从三楼开始起，然后这样就造成了我们的金五银在下面摆的时候呢，没有位置，必须要从四层或者三层的时候开始放进吸顶。 咱们放线的时候，我们的提准仪是无法定，无法安放的，怎么安放的？因为你没法摆，打不开，这样我就给大家分享一个小方法。首先还是这样，把线控制线全部放好，拉紧杠丝，做好标记点，把下面的线装点位也先做出来， 点位先做好，每个点位先做好，然后呢找一块，像我这个买板是两百乘四百的，你也可以找一块木板啊，一块木板尽量也跟我的作品做一个差不多，两百 乘六百，然后在木板的偏中位置开一个缺口，开一个长腰型孔缺口，这样推荐于那个光，可以从中间扣下去，对，直接扣，扣下来激光， 然后把这个买买买板，这是我们做的预加工，这个平台放到这个位置，放到这个上面，然后可以对准调频，这样就可以就可以往上打配置了。 还有一种情况就现场不具备这种焊门，焊焊没有放玉埋，不具备放焊，这个线装的水怎么弄的？现场一般总包的墙墙壁他都有这种加固模板的这个孔穿墙，穿墙孔你可以找两根钢筋，把钢筋塞进去， 钢筋塞进去一般这个箱子位置不很远，还是把这个铁板放在这钢筋上面，然后下面的位置对准往上打 来，感觉这个方法有用的，点个小红心，大家交流交流交流目前放心经验。
