杠杆式安全阀种类
前面我们讲到了这个设计过程中，安全阀、电磁阀是需要我们 去选型的，给出相关的参数来。那是不是我们要了解一下这两种阀门？在我们前面室内供暖的课程里，我们正好这两种阀也没有假啊。在这我们正好补充一下。 那提到安全阀吗？安全阀有很多种，很多种。你比如说从这个结构形式上，有叫 杠杆重锤的安全阀，有弹簧式安全阀，还有脉冲式安全阀。其实我们前面讲阀门型号的时候是吧，讲过安全阀的这几个，当时 也是说后面会讲的。在这三种类型的这个安全阀中，弹簧式安全法是最常用的 常见的型号吗？我们去可以去看这个动力管道设计手册二零零六年版的一百八十九页到一百九十二页。 对于弹簧式安全法，它还有分这个封闭式和不封闭式这么两种。对于这种易燃易爆的有毒戒指，选用的是封闭的。对于蒸汽呀，多星气体和水，选用这种不封闭的。 那我们经常选的就是不封闭的吗？不封闭简单吗？弹簧式安全法还有带扳手的 和不带扳手的，我们通常是带扳手的，这个是扳手。扳手的作用是干啥了？调这个阀瓣的灵敏程度。 对于我们这个弹簧是安全法，有微起式的，有全起式的，这个是针对弹簧而言的。那微起式的是不是这个？ 它的排量小，全启示的排量是相对的大一些。这是我们从这个图集， 我们图集是零零几了，有点忘了啊。图集后期我把这个图集补充上来的。一个 a 二七 w 杠一零型 弹簧安全阀。这是一个剖面图，外形尺寸相关的一个图。 这是一个实物图，这个是一个 a 二七。 w 杠 一零啊。 t 弹簧式安全法跟这个其实是一样的。就是这个正好他们俩就是反了一个个嘛。这是净水口，这是出水口，也是螺纹连接。 这个好像是内螺纹的是吧。这个是外螺纹。 这个看出来螺纹形式吧。啊，应该也是外螺纹啊。这个 这个二就能代表是外螺纹。这是一个法兰连接的，法兰连接的。 根据我们前面讲过的阀门的型号，这些字母大家还能清楚这各个字母代表什么意思吗？ 阀门是由七部阀门型号吧，总共是由七部分组成。在这我们稍微回顾一下，就以讲解这几个阀门型号型号中的每个字母字母代表的意思来回顾一下啊。这个第一部分是阀门的类型。 a 是安全法的安，大写字母安。这个安全法我们这个它的传动方式可以省略不写，那这 就是说明省了一个传动方式。那第三位表示的是傻啦。第三位是不表示的是连接形式，二是代表是外螺纹，那这个就是外螺纹的， 一是内螺纹。那四呢？四是法兰连接，这不法兰盘。这个七是啥啦？七是结构第四位吗？第四位是代表结构形式， 这个结构形式是弹簧微起式。那如果是八的话，这就是弹簧全起式了啊。这个我们其实去看阀门的型号，这里面就能知道 这个第五位是啥啦。第五位是密封材料。 w 是啥啦？ w 是代表跟阀体的材料是相同。 h 是啥啦？ h 是这个是不锈钢哇， 一杠杠后面幺六，这是一个压力等级，压力等级正好是他是照帕乘以十， 一点零兆帕乘以十，那说明这个十就是一点零兆帕，这个是一点六兆帕，或者这个数字除以十，就是对应的压力单位是兆帕。 最后这一位是阀体的材料。阀体的材料我们看一下这个 t 是啥啦， t 是铜， 铜要不就是铜，要不就是铜合金。这个 c 是啥啦碳钢，碳钢，因此它这个是阀体，是碳钢。它这是密封材料，是不锈钢，不锈钢的。 这是我们常见的两种，用这种的居多。体型小螺纹连接就可以的。 那我们在选这个安全阀的时候，是不是要关注安全阀的工作压力，也或者是这个工程压力，也就是要关注这个压力，这个压力一定要比我们系统的工作压力要大才可以。还需要关注温度，是不是 关注它适用的温度。再一个就是开启压力，根据这个开启压力来选选弹簧， 弹簧的压力，工作压力急。最后根据安全阀的排放量来计算安全阀喉部尺寸，来确定管道的直径。管道的直径就这个， 如果说这个排量比较大，可能一个不够，那我们是不是得学好几个， 比如说算出来口口的面积 a， 一个值 a。 我们选型，这个常规的选不到，那我是除以二，我们看看去哪个菜。 就是设备比喻参数表里选选，看能不能有合适的。同时还应根据戒指的种类决定安全阀的材质和结构形式。其实我们就是个水，一般的都适用，我们用不着用好的，用好的太贵了。 这是一个安全阀名牌，其实也就是这个，就这个放大的，我们看一下。这上面是某某厂家的一个弹簧式安全阀，我们看一下型号是 a 二七 w 杠幺六 t。 这不是前前后吗？跟这个一模一样，跟这个一一模一样的型号。然后是工程通信，这个是三二的 整定压力，一点零五，压力等级是一点零到一点三。是用腱子吗？是空气蒸汽，这应该是有水，这是遮盖住了。还有出厂日期啊。还有流通直径， 工程直径和流通直径很不一样，工程直径比流通直径大一号。排放压力，还有开启高度，还有适用温度，你比如说这个，那肯定能适用于我们常规的水温啦。是不是 他有一个整定压力啊，有一个整定压力，一会我们会看到这个弹簧的，这个叫弹簧安全工作压力级，我们看一下。
粉丝1105获赞3538
相关视频

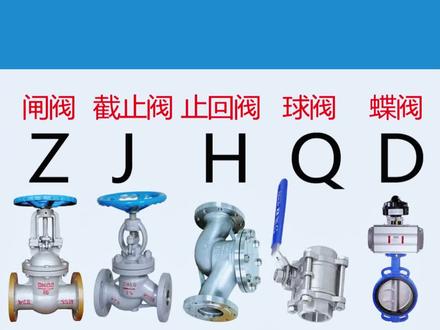

00:35查看AI文稿AI文稿常用阀门有十多种，代号如下，有用的知识先收藏其中。求阀这是很全面的阀门，以阀体中心球体的旋转控制起臂动作灵活，体积小，重量轻，介质流动阻力小，密封效果好。 球阀分浮动式和固定式，区别主要在中间球体的支撑方式。浮动式球阀球体下侧无支撑轴，可以根据使用场景选择。地心技术专业生产阀芯阀套三十年，欢迎来图来让咨询。
25帝鑫技术

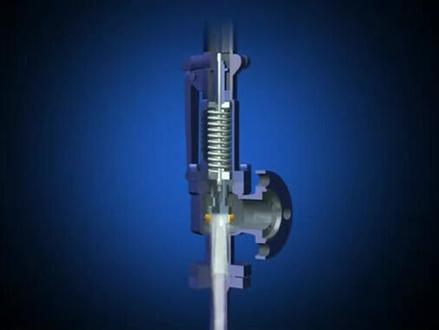

00:59查看AI文稿AI文稿安全阀工作原理， 当蒸汽压力作用于阀芯上的脱离大于弹簧压力时，弹簧压缩阀芯被顶起，排除蒸汽及安全阀开启。 当蒸汽脱离小于弹簧压力时，弹簧伸长，罚心下压与罚坐紧密结合，排气停止安全阀关闭。 安全阀类别，常用的安全阀有弹簧式、杠杆式和净重式三种，工业锅炉上常用前两种安全阀，小型生活锅炉上常用净重式安全阀。 安全技术要求。
08:09查看AI文稿AI文稿锅炉三大安全附件锅炉三大安全附件指安全阀、压力表、水位表，它是保证锅炉安全运行必不可少的组成部分。 安全阀安全阀作用，当锅炉内蒸汽压力超过安全阀整定压力时，安全阀能够自动开启排气降压，同时发出警报，使操作人员能及时采取措施。 当锅炉内的压力降到安全阀回座压力时，安全阀能自动关闭。 安全阀结构及工作原理， 繁体 拔座、 华新 发感 弹簧 调整、螺母 拔帽 手柄 安全阀工作原理， 当蒸汽压力作用于阀芯上的脱粒大于弹簧压力时，弹簧压缩阀芯被顶起排出蒸汽及安全阀开启。 当蒸汽脱离小于弹簧压力时，弹簧伸长，阀心下压与阀座紧密结合，排气停止安全阀关闭。 安全阀类别，常用的安全阀有弹簧式、杠杆式和净重式 三种。工业锅炉上常用前两种安全阀，小型生活锅炉上常用净重式安全阀。安全技术要求， 压力表压力表作用 压力表是一种测量压力大小的仪器，用来指示锅炉内工作介质压力的高低。 压力表结构，压力表主要由外壳、刻度盘、 指针、弹性元件、传动放大机构接口等部件组成。压力表类别，常用的压力表有 u 型管压力表、弹簧管压力表、电接点压力表等几种。 安全技术要求 水位表水位表作用 水位表是一种显示液位的装置，用来指示锅炉内水位的高低，监视锅炉水位动态。水位表结构及 工作原理，水位表由接气连管、接水连管、玻璃管、板气悬塞、水悬塞、放水悬塞、放水管等部件组成。 水位表的工作原理和连通器的原理相同及水位表与锅桶相连，在相同压力下，两者水位保持在同一高度上。 水位表类别根据锅炉工作压力的不同，水位表的构造形式有很多种， 常用的有玻璃管式水位表、玻璃板式水位表、双色水位表等安全技术要求。 让我们来看锅炉的一个安全副驾，那么安全副驾呢，是往年考察的一个重点的内容哈，他会直接去问你，哎，里边哪一个是正确的，或者哪一个是错误的，直接去问你里边这个选项啊，注意事项是不是正确还是错误， 比如说我们第一个安全阀，那么安全阀呢，我们要求是每年至少较验一次，并且使用单位需要定期的进行排放试验， 那么安全法我们知道哈，他其实啊，更多的是用于泄压的一种状态，你比如说我里边的压力啊，如果是过高了，那安全法呢，他就会达到这个压力哎，我 自动的打开去泄压，或者是排出一些气体啊，或者排出我们的液体，对不对？那么压力表压力表呢，一般量程需要是工作压力的一点五倍到三倍，那么一点五到三倍，其实最佳的一个压力范围啊，就是二倍啊，最佳的量程就是二倍。 第二个表盘的直径不应该小于一百毫米，并且要有最高空的压力的一个红线标志，并且每半年进行一次校验， 大家可以看哈，我们安全阀和压力表都是需要每年进行教验的，那么这个教验呢，我们一般需要是正规的单位啊，一般需要正规的单位，那么第三个水位计，刚才我们看了我们刚才那个水位计对不对？那么每台至少要安装两只独立的水位计，我们简单记住这个一般 要求就行了啊。简单记住这个一般要求，那么第四个就是一些保护装置，你比如说超温报警和连锁保护， 那么你当温度如果超过了我们这个限度，他一方面会报警，另一方面呢会停下来我们这个东西，哎，就是一个连锁保护啊。那么第二个高低水位警报和低水位的一个连锁，还有超压报警，锅炉熄火的保护装置，都是我们这个 安全附件里边这个保护的装置啊，简单的看一下就可以。那么还有像这个检测温度的排污阀、防爆门自动控制装置啊，都是属于咱们这个锅炉的安全附件啊。
80虹电力

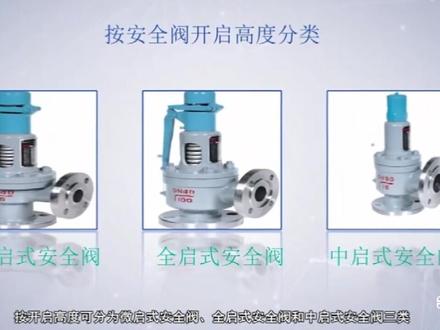

00:54查看AI文稿AI文稿七、安全阀安全阀适当管道或设备内的戒指超过规定压力值时，起臂键拔腕自动开启排放易于规定值时，自动关闭 对管道或设备其保护作用的阀门。安全阀能防止管道、容器等承压设备的戒指压力超过允许值，以确保设备及人身安全。 安全阀按结构形式可分为重锤式安全阀、杠杆重锤式安全阀、弹簧式安全阀与先导式安全阀四大类 按开启高度可分为微启示安全法、全启示安全法和中启示安全法三类 按阀体构造可分为全封闭式安全法、半封闭式安全法和敞开式安全法三类。
